ГОСТ 15591-70. Межгосударственный стандарт. Болты с шестигранной уменьшенной головкой класса точности C. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 15591-70Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 04.03.1970 № 270)

(ред. от 01.07.1995)

Утвержден и введен в действие
Постановлением Комитета стандартов,
мер и измерительных приборов
при Совете Министров СССР

от 4 марта 1970 г. № 270

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ С ШЕСТИГРАННОЙ УМЕНЬШЕННОЙ ГОЛОВКОЙ КЛАССА ТОЧНОСТИ C

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hexagon reduced head bolts, product grade C. Construction and dimensions

ГОСТ 15591-70

Группа Г31

МКС 21.060.10

ОКП 12 8200

Дата введения
1 января 1972 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 04.03.1970 № 270.

3. Введен впервые.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 1759.0-87 ГОСТ 1759.1-82 ГОСТ 1759.2-82 ГОСТ 1759.4-87 ГОСТ 12414-94 ГОСТ 24670-81 ГОСТ 24705-2004 ГОСТ 27148-86 6 3б 3в 6 3 3а 3 3

5. Ограничение срока действия снято по Протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).

6. Издание (февраль 2010 г.) с Изменениями № 2, 3, 4, 5, 6, утвержденными в феврале 1974 г., марте 1981 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 8-85, 6-89, 9-95).

1. Настоящий стандарт распространяется на болты с шестигранной уменьшенной головкой класса точности C с диаметром резьбы от 6 до 48 мм.

(Измененная редакция, Изм. № 4, 5).

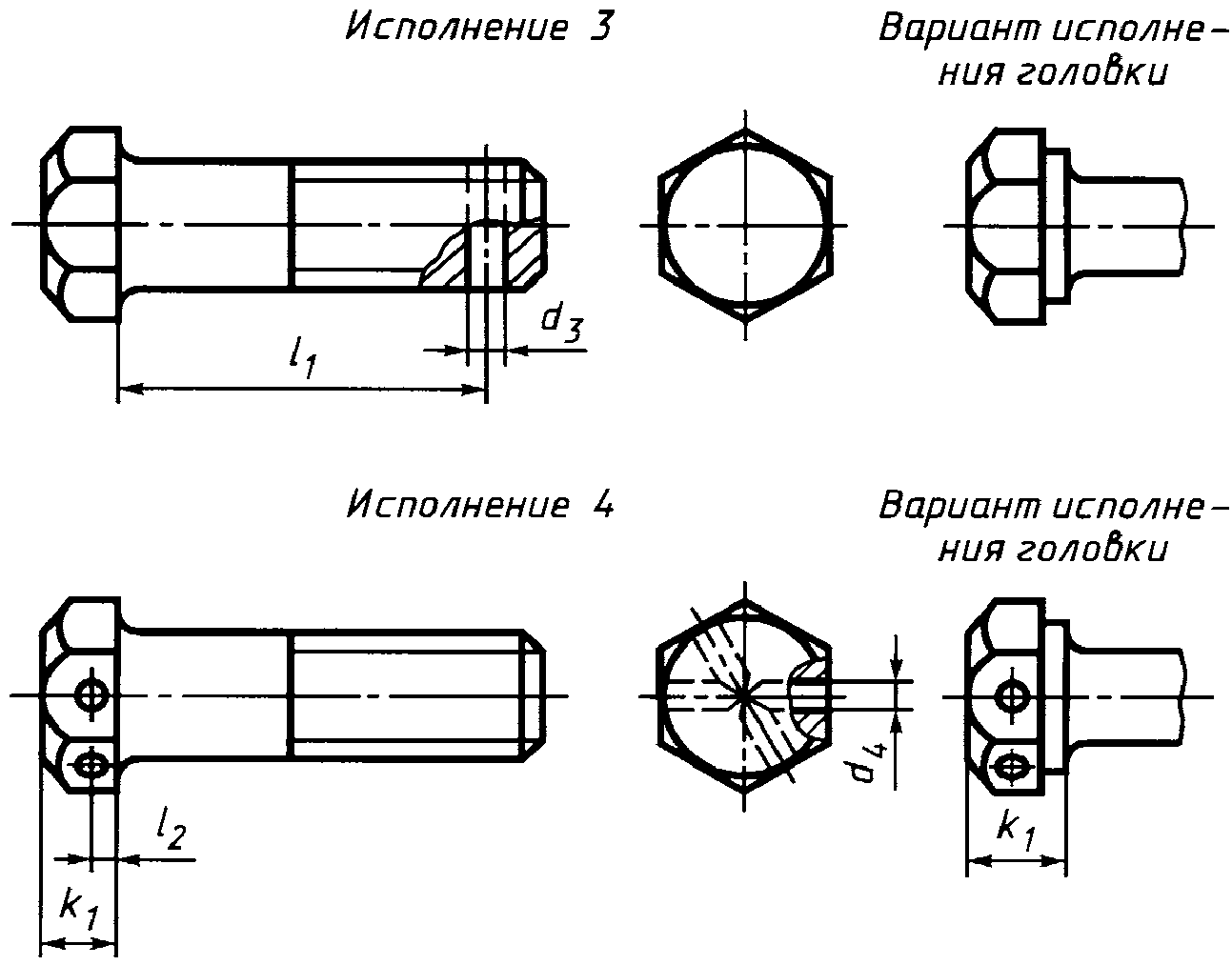

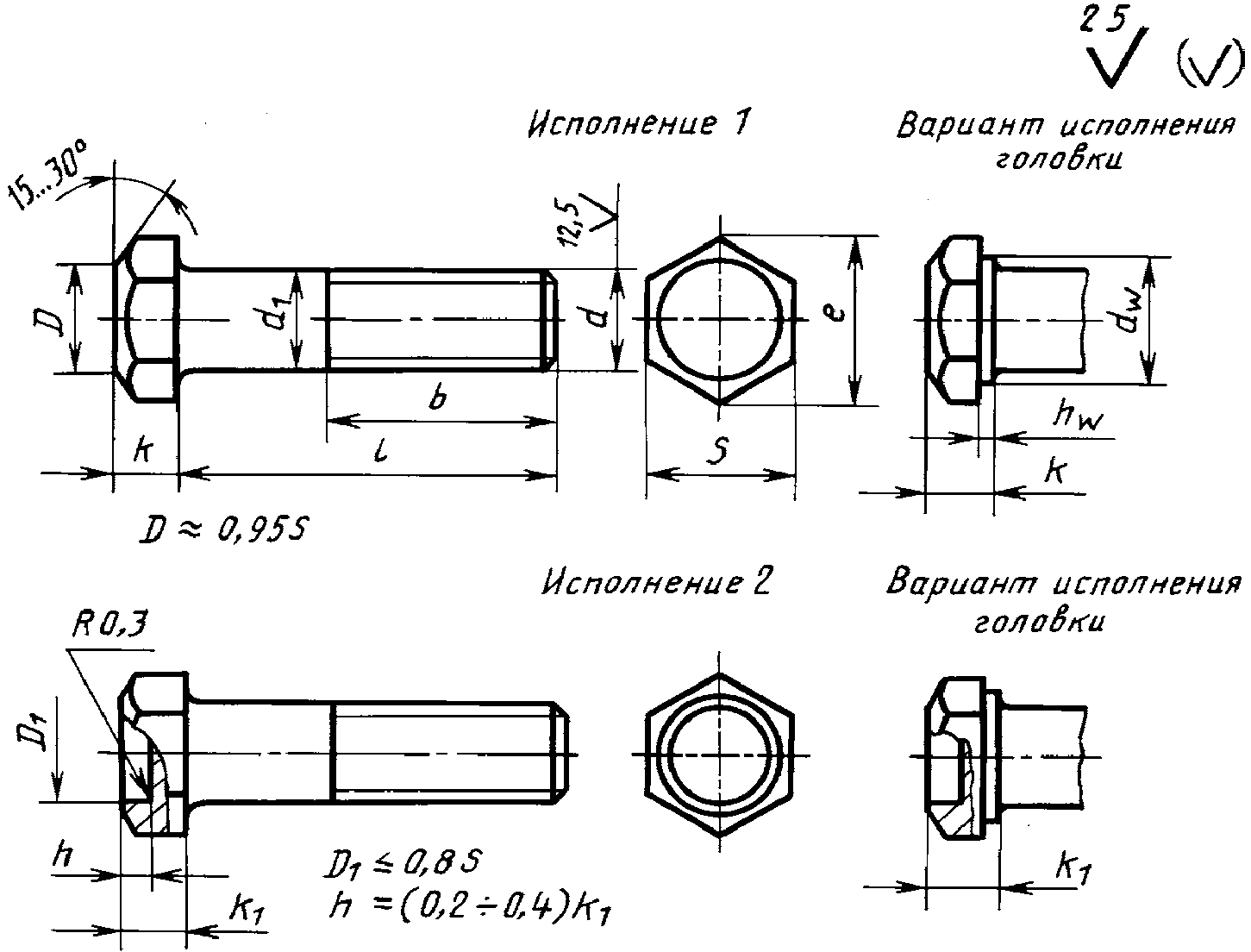

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1, 2.

Информационные данные

Информационные данные

Таблица 1

мм

Номинальный диаметр резьбы d681012(14)16(18)20(22)24(27)30364248
Шаг резьбы11,251,51,7522,533,544,55
Диаметр стержня d 16810121416182022242730364248
Размер «под ключ» S101214171922242730323641506070
Высота головки k456789101112131517202326
Высота головки k 14,25,36,47,58,810,012,012,514151718,722,52630
Диаметр описанной окружности e, не менее10,913,115,318,720,923,926,229,633,035,039,645,255,466,476,9
d , не менее w8,710,512,515,517,220,122,024,827,729,533,238,046,655,964,7
h wне менее0,150,200,25
не более0,60,8
Диаметр отверстия в стержне d 31,62,02,53,24,05,06,38,0
Диаметр отверстия в головке d 4 H152,02,53,24,05,0
Расстояние от опорной поверхности до оси отверстия в головке l 2 js152,02,83,54,04,55,06,06,57,07,58,59,511,513,015,0

Примечание. Размеры болтов, заключенные в скобки, применять не рекомендуется.

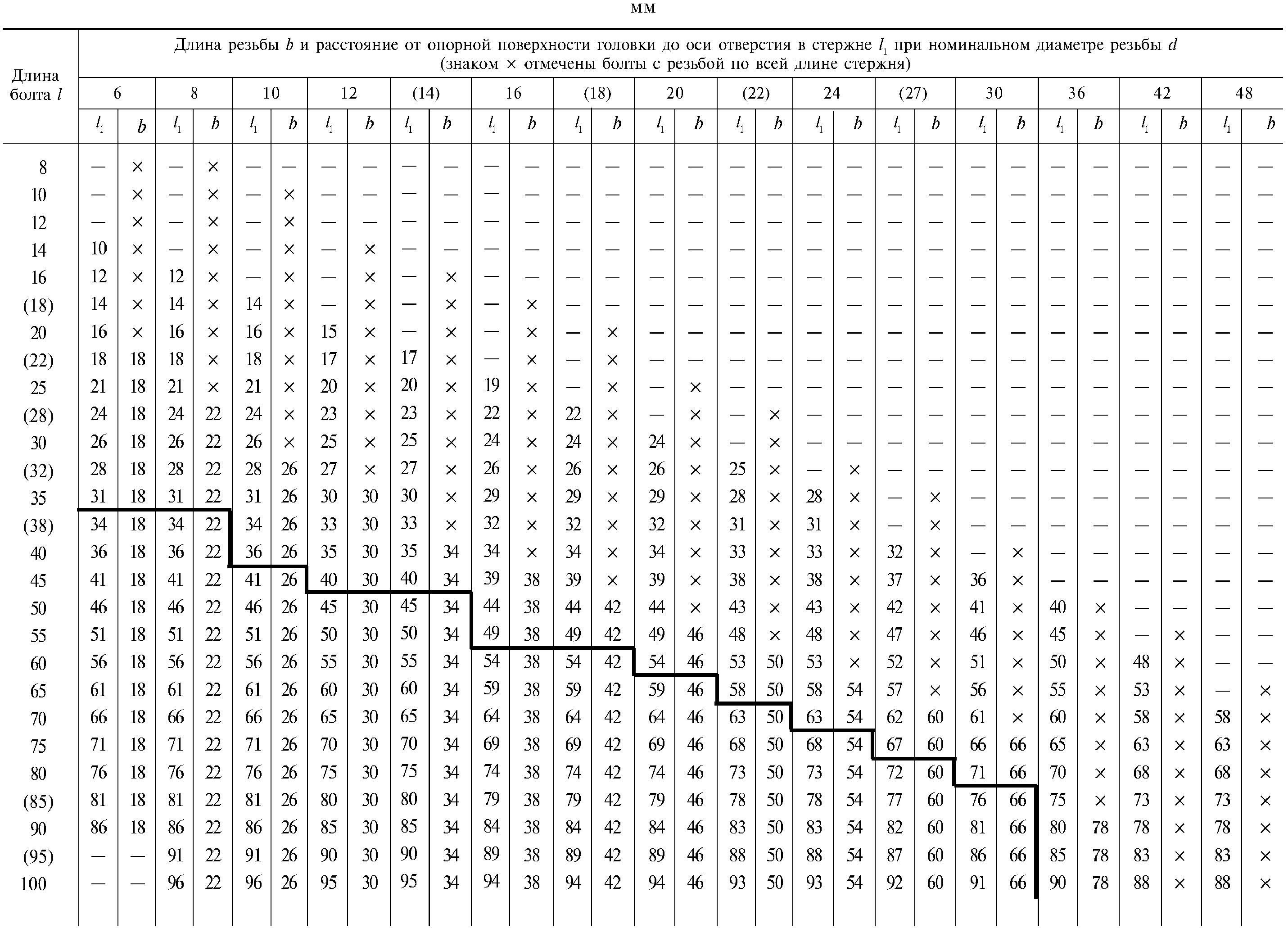

Таблица 2

Информационные данные

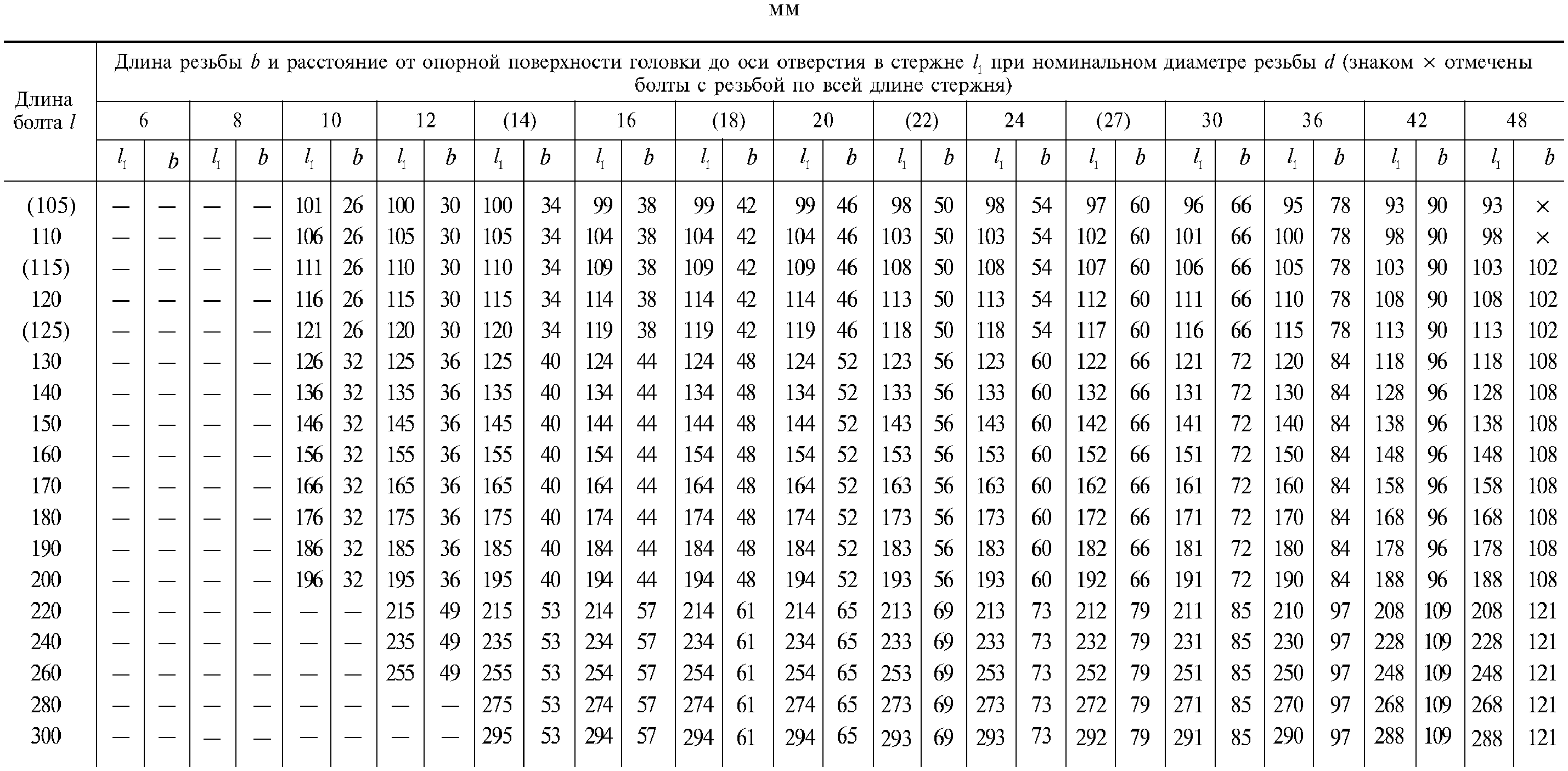

Продолжение табл. 2

Информационные данные

Примечания. 1. Болты с размерами длин, заключенными в скобки, применять не рекомендуется.

2. Болты, для которых значения b расположены над ломаной линией, допускается изготавливать с длиной резьбы до головки.

Пример условного обозначения болта исполнения 1 с диаметром резьбы d = 24 мм, длиной l = 120 мм, класса прочности 4.6:

Болт M24 x 120.46 ГОСТ 15591-70

То же, класса прочности 5.6, исполнения 2:

Болт 2M24 x 120.56 ГОСТ 15591-70

(Измененная редакция, Изм. № 3, 4, 5, 6).

3. Резьба — по ГОСТ 24705. Сбег и недорез резьбы — по ГОСТ 27148. Концы болтов — по ГОСТ 12414.

(Измененная редакция, Изм. № 5).

3а. Радиус под головкой — по ГОСТ 24670.

3б. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля — по ГОСТ 1759.1.

3в. Допустимые дефекты поверхности болтов и методы контроля — по ГОСТ 1759.2.

3а — 3в. (Введены дополнительно, Изм. № 4).

4. Допускается по соглашению между изготовителем и потребителем изготавливать болты исполнения 1 с высотой головки, равной k_{1} .

(Измененная редакция, Изм. № 4).

5. Вариант исполнения головки устанавливает изготовитель.

5а. Допускается по согласованию изготовителя с потребителем изготавливать болты с диаметром гладкой части стержня d_{1} , приблизительно равным среднему диаметру резьбы.

5б. Допускается для нанесения знаков маркировки изготавливать болты исполнений 1 и 2 с лункой на торцевой поверхности головки с размерами, не снижающими прочность головки, при этом глубина лунки должна быть не более 0,4k.

5а, 5б. (Введены дополнительно, Изм. № 5).

6. Технические требования — по ГОСТ 1759.0 <*>.

<*> На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.

Механические свойства болтов должны соответствовать классам прочности 3.6, 4.6, 4.8, 5.6 и 5.8 по ГОСТ 1759.4 <**>.

<**> На территории Российской Федерации действует ГОСТ Р 52627-2006.

Болты поставляют без покрытия.

(Измененная редакция, Изм. № 5, 6).

7. (Исключен, Изм. № 2).

8. Масса болтов указана в Приложении 1.

9. (Исключен, Изм. № 4).

Приложение 1

Справочное

МАССА БОЛТОВ (ИСПОЛНЕНИЕ 1)

Длина болтаТеоретическая масса 1000 шт. болтов, кг ~=, при номинальном диаметре резьбы d, мм
l, мм6810121416182022242730364248
84,1057,732-------------
104,4548,45813,57------------
124,8049,18414,71------------
145,1539,91015,8525,09-----------
165,50210,64016,9926,7335,04----------
185,85111,36018,1228,3737,2855,80---------
206,20112,09019,2630,0139,5258,7575,63--------
226,55012,81020,4031,6541,7661,7079,39--------
257,07413,90022,1134,1145,1166,1284,95111,5-------
287,59815,15023,8136,5748,4770,5490,51118,4-------
307,94715,94024,9538,2150,7173,4994,21123,0156,5------
328,29616,72026,3239,8552,9576,4497,92127,6162,1195,6-----
358,82017,91028,1742,5956,3080,86103,50134,6170,5205,6279,0----
389,34419,09030,0245,2659,6685,28109,00141,5178,9215,6291,7----
409,69319,88031,2547,0364,5688,23112,70146,1184,5222,2300,2400,7---
4510,56621,86034,3451,4870,6096,26122,00157,7198,5238,8321,3426,8---
5011,43923,83037,4255,9276,55104,20132,20169,2212,6255,4342,5452,8712,6--
5512,31225,81040,5160,3682,70112,10142,20181,9226,6272,0363,7478,9750,31124-
6013,18627,78043,5964,8088,74120,00152,20194,3242,6288,6384,9504,9787,91175-
6514,05929,76046,6869,2594,79127,80162,20206,6257,5307,4406,0531,0825,512261729
7014,93231,73049,7673,69100,80135,80172,20218,9272,4325,2429,5557,0863,212781796
7515,80533,71052,8578,13106,90143,70182,20231,3287,4342,9452,0585,6900,813291863
8016,67835,68055,9382,57112,90151,60192,20243,6302,3360,7474,4613,4938,413801930
8517,55137,65056,0287,02119,00154,90202,20256,0317,2378,5496,9641,1976,014321998
9018,42439,63062,1091,46125,00167,40212,20268,3332,2396,2519,4668,91018,014832065
95-41,60065,1995,90131,10175,20222,20280,6347,1414,0541,9696,71059,015342132
100-43,58068,27100,30137,10183,10232,20293,0362,0431,8564,4724,41098,015862199
105--71,36104,80143,20191,00242,10305,3377,0449,6586,9752,21138,016452266
110--74,44109,20149,20198,90252,10317,7391,9467,3609,4780,01178,016992332
115--77,52113,70155,30206,80262,10330,0406,8485,1631,9807,71218,017532409
120--80,61118,10161,30214,70272,10342,3421,8502,9654,4835,51258,018082480
125--83,70122,60167,40222,60282,10354,7436,7520,6676,8863,31298,018632550
130--86,78127,00173,40230,50292,10367,0451,6538,4699,3891,01338,019172623
140--92,94135,90185,50246,30312,10391,7481,5574,0744,3946,61418,020262765
150--99,11144,80197,60262,10332,10416,4511,3609,5789,31002,01498,021352907
160--105,30153,60207,70277,90352,10441,1541,2645,0834,31058,01578,022443049
170--111,40162,50221,80293,70372,10465,7571,0680,6879,31113,01658,023533191
180--117,60171,40233,90309,50392,10490,4600,9716,1924,31169,01738,024613333
190--123,80180,30246,00325,30412,10515,1630,8751,6969,21224,01818,025703475
200--130,00189,20258,00341,10432,10539,8660,7787,21014,01280,01898,026793618
220---207,00282,20372,70472,10589,1720,4858,21104,01391,02058,028973902
240---224,70306,40404,30512,00638,5780,1929,41194,01502,02218,031154186
260---245,50330,60435,90552,00687,6839,91000,01284,01613,02378,033324471
280----354,80467,50592,00737,2899,51072,01374,01724,02538,035504755
300----378,00499,00632,00786,6959,31143,01464,01835,02698,037685039

Приложение 1. (Измененная редакция, Изм. № 5, 6).

Приложение 2. (Исключено, Изм. № 6).
