МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОНЦЫ БОЛТОВ, ВИНТОВ И ШПИЛЕК

РАЗМЕРЫ

Ends of bolts, screws and studs. Sizes

ГОСТ 12414-94

ПРЕДИСЛОВИЕ

1. Разработан Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении Госстандарта России.

Внесен Госстандартом России.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 6-94 от 21 октября 1994 г.).

За принятие проголосовали:

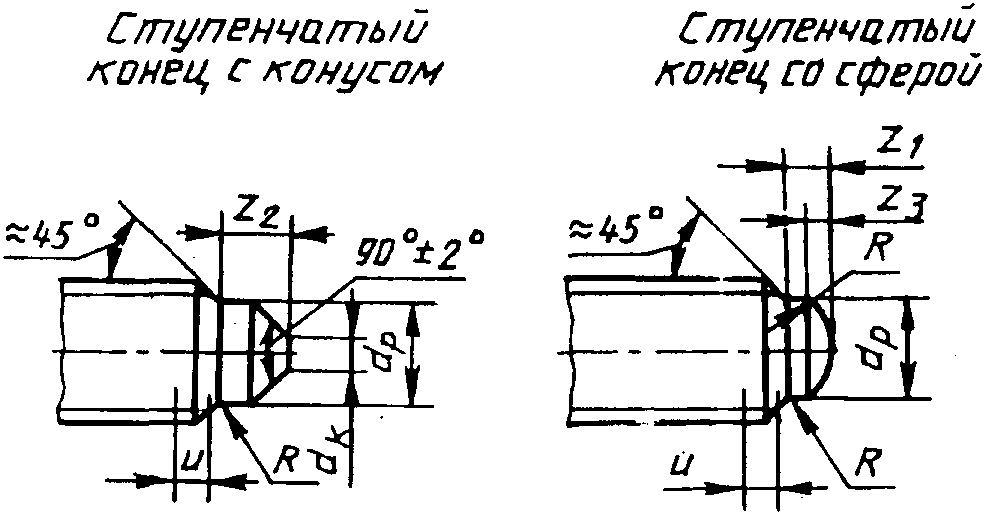

Настоящий стандарт представляет собой полный аутентичный текст ИСО 4753-83 «Изделия крепежные. Концы крепежных деталей с наружной метрической резьбой ИСО», за исключением двух типов ступенчатых концов (с конусом и со сферой), введенных дополнительно для потребностей экономики страны.

3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 28.09.95 № 492 межгосударственный стандарт ГОСТ 12414-94 (ИСО 4753-83) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1996 г.

4. Взамен ГОСТ 12414-66.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает формы и размеры концов болтов, винтов и шпилек с метрической резьбой диаметром от 1 до 52 мм.

2. РАЗМЕРЫ

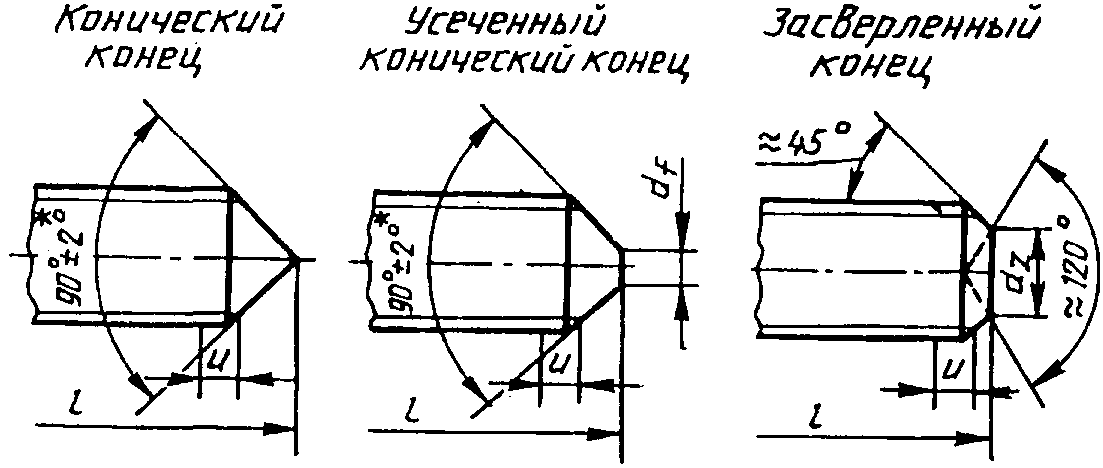

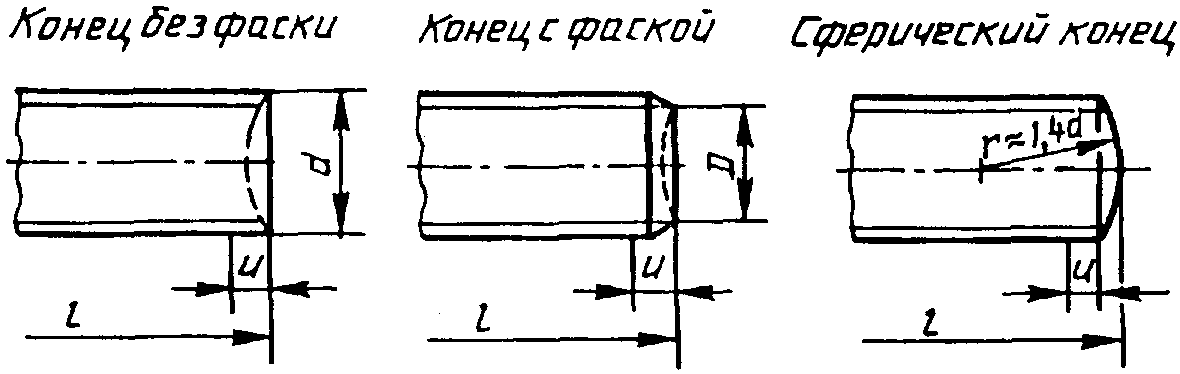

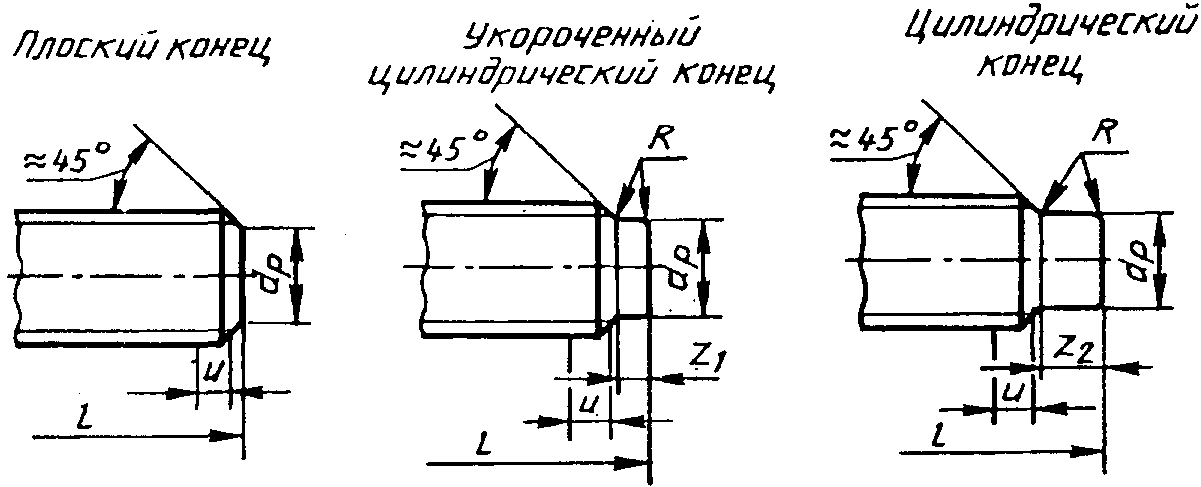

Формы и размеры концов должны соответствовать указанным на рисунках и в таблице 1.

• 120° +/- 2° для винтов короткой длины.

Примечания

1. u = 2P — участок неполной резьбы.

2. Наибольший диаметр торца стержня D должен быть меньше внутреннего диаметра резьбы.

3. Угол 48° относится только к части конца меньше внутреннего диаметра резьбы.

4. Радиус скругления R приблизительно равен 0,03 — 0,1 d.

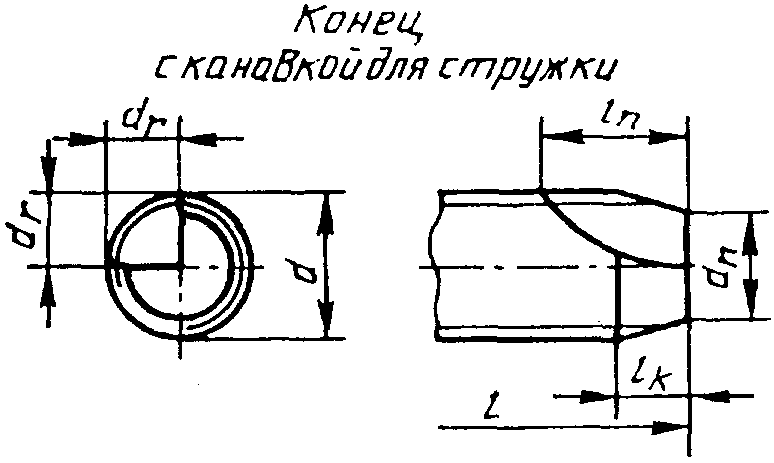

5. Допускается другая форма канавки для стружки.

мм
