ГОСТ 27148-86. Межгосударственный стандарт. Изделия крепежные. Выход резьбы, сбеги, недорезы и проточки. Размеры

Государственный комитет СССР по стандартам · № ГОСТ 27148-86Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 11.12.1986 № 3780)

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 11 декабря 1986 г. № 3780

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ КРЕПЕЖНЫЕ

ВЫХОД РЕЗЬБЫ, СБЕГИ, НЕДОРЕЗЫ И ПРОТОЧКИ

РАЗМЕРЫ

Fasteners. Screw thread run-out. Washout threads, total thread run-outs and undercuts. Dimensions

ГОСТ 27148-86 (СТ СЭВ 214-86)

Группа Г30

МКС 21.060.01

ОКП 12 8000

Дата введения

1 января 1988 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Государственным комитетом СССР по стандартам.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 11.12.86 № 3780.

3. Стандарт полностью соответствует СТ СЭВ 214-86.

Стандарт полностью соответствует международным стандартам ИСО 3508-76 и ИСО 4755-83.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер пункта, подпункта, перечисления, приложения
ГОСТ 8724-2002 ГОСТ 10549-80 Вводная часть

6. Переиздание.

Настоящий стандарт распространяется на крепежные изделия с метрической резьбой по ГОСТ 8724 и устанавливает размеры сбегов резьбы, выполненной нарезанием или накатыванием, размеры недорезов при выполнении резьбы до упора, форму и размеры проточек для выхода резьбообразующего инструмента.

Стандарт допускается распространять на изделия с метрической резьбой, не относящиеся к крепежным.

Допускается для изделий, спроектированных до 1 января 1988 г., применять сбеги, недорезы и проточки по ГОСТ 10549.

1. Размеры сбегов и недорезов для наружной метрической резьбы должны соответствовать указанным на черт. 1 и 4 (при выполнении резьбы нарезанием), на черт. 2, 3 и 5 (при выполнении резьбы накатыванием) и в табл. 1.

Информационные данные

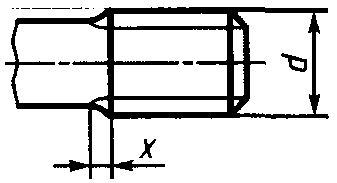

Черт. 1

Информационные данные

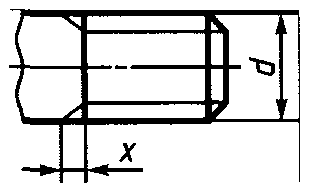

Черт. 2

Информационные данные

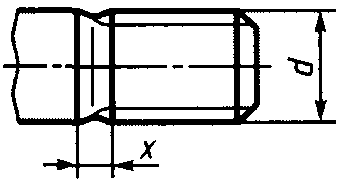

Черт. 3

Информационные данные

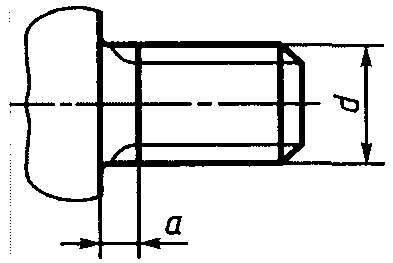

Черт. 4

Информационные данные

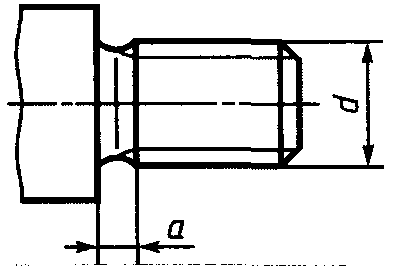

Черт. 5

Таблица 1

мм

Шаг резьбыНоминальныйСбег x, не болееНедорез a, не болееПроточка
Pдиаметр резьбы с крупным шагом dнормальный ~= 2,5Pкороткий ~= 1,25Pнормальный ~= 3Pкороткий ~= 2Pдлинный ~= 4Pd g h 13 <*>g , 1 не менееg , 2 не более ~= 3Pr ~= 0,5P
0,20,80,50,250,60,40,8d — 0,30,320,60,1
0,251; 1,20,60,30,750,51d — 0,40,40,750,12
0,31,40,750,40,90,61,2d — 0,50,50,90,16
0,351,6; 1,80,90,451,050,71,4d — 0,60,61,050,16
0,4210,51,20,81,6d — 0,70,61,20,2
0,452,2; 2,51,10,61,350,91,8d — 0,70,71,350,2
0,531,250,71,512d — 0,80,81,50,2
0,63,51,50,751,81,22,4d — 10,91,80,4
0,741,750,92,11,42,8d — 1,11,12,10,4
0,754,51,912,251,53d — 1,21,22,250,4
0,85212,41,63,2d — 1,31,32,40,4
16; 72,51,25324d — 1,61,630,6
1,2583,21,63,752,55d — 223,750,6
1,5103,81,94,536d — 2,32,54,50,8
1,75124,32,25,253,57d — 2,635,251
214; 1652,5648d — 33,461
2,518; 20; 226,33,27,5510d — 3,64,47,51,2
324; 277,53,89612d — 4,45,291,6
3,530; 3394,510,5714d — 56,210,51,6
436; 3910512816d — 5,77122
4,542; 45115,513,5918d — 6,4813,52
548; 5212,56,3151020d — 79152,5
5,556; 6014716,51122d — 7,71117,53,2
664; 68157,5181224d — 8,311183,2

<*> Для d <= 3 мм h 12.

Примечания:

1. Нормальный сбег и нормальная проточка — для всех изделий классов точности A, B и C.

2. Нормальный недорез — для изделий класса точности A, длинный недорез — для изделий классов точности B и C.

3. Короткий сбег и короткий недорез — для изделий, в которых по техническим причинам необходим уменьшенный выход резьбы.

4. Допускается изготовлять проточки с размерами, указанными в Приложении.

2. Форма и размеры проточек наружной метрической резьбы должны соответствовать указанным на черт. 6 и в табл. 1.

Информационные данные

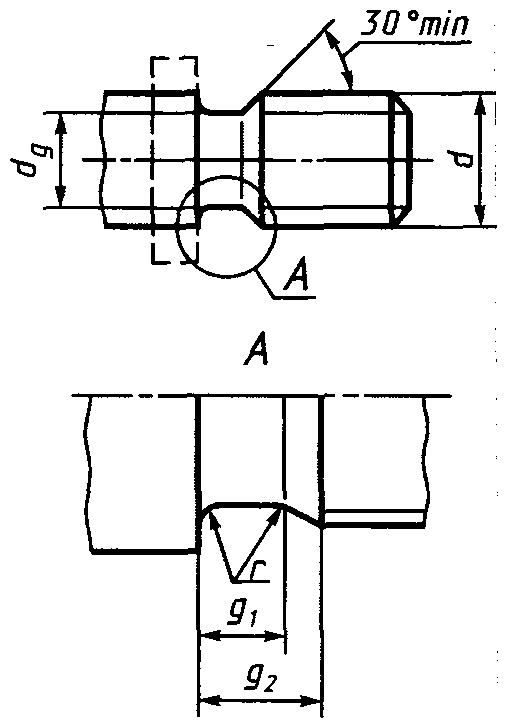

Черт. 6

3. Размеры сбегов, недорезов и проточек для внутренней метрической резьбы должны соответствовать указанным на черт. 7 и 8 и в табл. 2.

Информационные данные

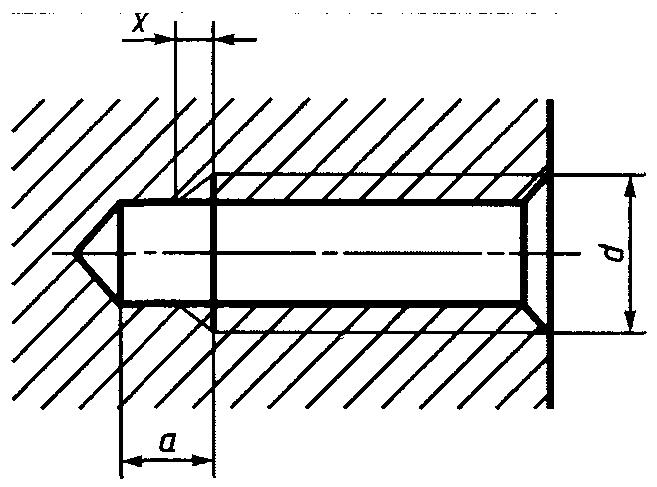

Черт. 7

Информационные данные

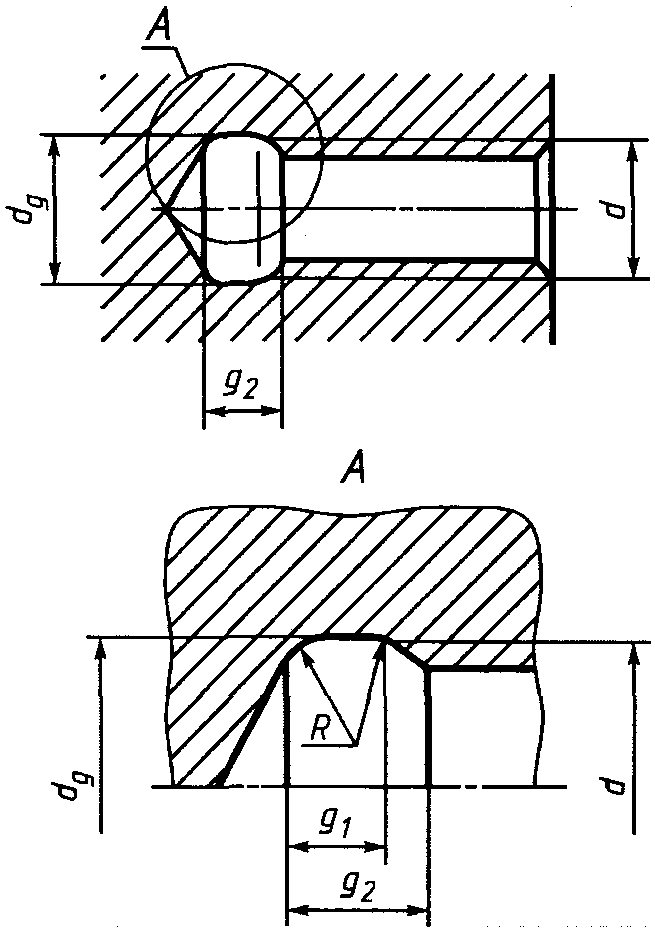

Черт. 8

Таблица 2

мм

Шаг резьбы PНоминальный диаметрСбег x, не болееНедорез a, не менееПроточка
резьбы с крупным шагом dнормальныйкороткийдлинныйнормальныйкороткийдлинныйg , 1 не менееg , 2 не болееd g H13R ~= 0,5P
нормальнаяузкаянормальнаяузкая
0,20,80,40,30,81,61,02,00,80,51,20,9d + 0,10,1
0,251; 1,20,50,31,01,81,22,51,00,61,41,0d + 0,10,12
0,31,40,60,41,22,01,22,81,20,751,61,25d + 0,10,16
0,351,6; 1,80,70,41,42,21,53,21,40,91,91,4d + 0,20,16
0,420,80,61,62,51,53,51,61,02,21,6d + 0,20,2
0,452,2; 2,50,90,61,83,02,04,01,81,12,41,7d + 0,20,2
0,531,00,82,03,02,05,02,01,252,72,0d + 0,30,2
0,63,51,20,82,43,52,55,52,41,53,32,4d + 0,30,4
0,741,41,02,83,52,56,02,81,753,82,75d + 0,30,4
0,754,51,51,03,04,02,57,03,01,942,9d +/- 0,30,4
0,851,61,23,24,02,58,03,22,04,23,0d + 0,30,4
16; 72,01,54,06,04,010,04,02,55,23,7d + 0,50,6
1,2582,51,85,08,04,012,05,03,26,74,9d + 0,50,6
1,5103,02,06,09,04,013,06,03,87,85,6d + 0,50,8
1,75123,52,57,011,05,016,07,04,39,16,4d + 0,51,0
214; 164,03,08,011,05,016,08,05,010,37,3d + 0,51,0
2,518; 20; 225,03,510,012,06,018,010,06,3139,3d + 0,51,2
324; 276,04,012,015,07,022,012,07,515,210,7d + 0,51,6
3,530; 337,05,014,017,08,025,014,09,017,712,7d + 0,51,6
436; 398,06,016,019,09,028,016,010,020,014,0d + 0,52,0
4,542; 459,06,018,023,011,033,018,011,023,016,0d + 0,52,0
548; 5210,07,020,026,012,037,020,012,526,018,5d + 0,52,5
5,556; 6011,08,022,028,013,040,022,014,028,020,0d + 0,53,2
664; 6812,09,024,028,013,042,024,015,030,021,0d + 0,53,2

Приложение
Справочное

ДОПУСТИМЫЕ РАЗМЕРЫ ПРОТОЧЕК

Таблица 3

мм

Шаг резьбы PПроточка
Узкая (g ~= 2,5P) 2Широкая (g ~= 3,5P) 2
g , 1 не менееg , 2 не болееg , 1 не менееg , 2 не более
0,20,250,50,450,7
0,250,250,60,550,9
0,30,30,750,61,05
0,350,40,90,71,2
0,40,51,00,81,4
0,450,51,11,01,6
0,50,51,251,11,75
0,60,61,51,22,1
0,70,81,751,52,45
0,750,91,91,62,6
0,80,92,01,72,8
11,12,52,13,5
1,251,53,22,74,4
1,51,83,83,25,2
1,752,14,33,96,1
22,55,04,57
2,53,26,35,68,7
33,77,56,710,5
3,54,797,712
45,0109,014
4,55,51110,516
56,512,511,517,5
5,57,51412,519
68,01514,021
