ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ, ВИНТЫ И ШУРУПЫ

РАДИУСЫ ПОД ГОЛОВКОЙ

Bolts, screws and wood screws. Radiws under the head

ГОСТ 24670-81

(СТ СЭВ 1014-78)

Группа Г30

Срок введения
с 1 июля 1981 года

Постановлением Государственного комитета СССР по стандартам от 31 марта 1981 г. № 1704 срок введения установлен с 01.07.1981.

Разработан Государственным комитетом СССР по стандартам.

Исполнители Л.А. Коноров, канд. техн. наук; А.В. Громак; В.С. Кикоть; Г.С. Семина.

Внесен Государственным комитетом СССР по стандартам.

Член Госстандарта Н.П. Морозов.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 31 марта 1981 г. № 1704.

1. Настоящий стандарт распространяется на болты, винты и шурупы.

Стандарт не распространяется на винты и шурупы с потайными и полупотайными головками.

Стандарт полностью соответствует СТ СЭВ 1014-78.

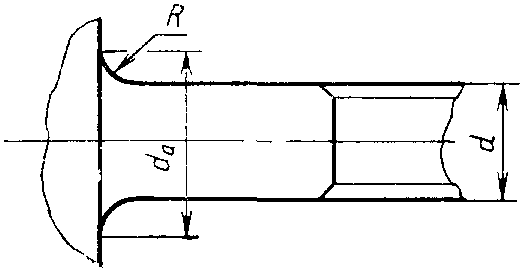

2. Размеры радиусов под головкой болтов, винтов, шурупов должны соответствовать указанным на чертеже и в таблице.

рис. 1

мм

Номинальный диаметр резьбы стержня dR, не менееd , не более, при классе точности a болта, винта, шурупа
ABC
1,00,101,4--
1,21,6--
1,41,8--
1,62,0--
2,02,6--
2,53,13,1-
3,03,63,6-
3,54,14,1-
4,00,204,74,7-
5,05,75,76,0
6,00,256,86,87,2
7,07,87,88,2
8,00,409,29,210,2
10,011,211,212,2
12,00,6014,214,215,2
14,016,216,217,2
16,018,218,219,2
18,020,220,221,2
20,00,8022,422,424,4
22,024,424,426,4
24,026,426,428,4
27,01,0030,430,432,4
30,033,433,435,4
33,036,436,438,4
36,039,439,442,4
39,042,442,445,4
42,01,2045,645,648,6
45,048,648,652,6
48,01,6052,652,656,8
52,056,656,662,6

Примечания:

1. Размер d_{a} — диаметр окружности, образованной при сопряжении галтели радиусом R с опорной плоскостью головки болта, винта или шурупа.

2. Для шурупов размеры R и d_{a} принимают, как правило, по классу точности C.

3. В пределах диаметра d_{a} допускается сопряжение стержня с головкой дугами нескольких радиусов и другими кривыми.
