ГОСТ Р 52628-2006 (ИСО 898-2:1992, ИСО 898-6:1994). Национальный стандарт Российской Федерации. Гайки. Механические свойства и методы испытаний

(утв. Приказом Ростехрегулирования от 27.12.2006 № 365-ст)

от 27 декабря 2006 г. № 365-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГАЙКИ

МЕХАНИЧЕСКИЕ СВОЙСТВА И МЕТОДЫ ИСПЫТАНИЙ

Nuts. Mechanical properties and test methods

ГОСТ Р 52628-2006 (ИСО 898-2:1992, ИСО 898-6:1994)

Группа Г32

ОКС 21.060.20

1 января 2008 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП «ВНИИНМАШ») и Федеральным государственным унитарным предприятием «Центральный научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного аутентичного перевода стандартов, указанных в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 229 «Крепежные изделия».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. № 365-ст.

4. Настоящий стандарт включает в себя модифицированные основные нормативные положения следующих международных (региональных) стандартов:

ИСО 898-2:1992 «Механические свойства крепежных изделий. Часть 2. Гайки с установленными значениями пробной нагрузки. Крупная резьба» (ISO 898-2:1992 «Mechanical properties of fasteners — Part 2: Nuts with specified proof load values — Coarse thread», MOD);

ИСО 898-6:1994 «Механические свойства крепежных изделий. Часть 6. Гайки с установленными значениями пробной нагрузки. Мелкая резьба» (ISO 898-6:1994 «Mechanical properties of fasteners — Part 6: Nuts with specified proof load values — Fine pitch thread», MOD).

Сопоставление структуры и нумерации структурных элементов настоящего стандарта и основных нормативных положений указанных международных стандартов, а также более подробная информация о соответствии их содержания и внесенных технических отклонений приведены во введении.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

В настоящий стандарт включены модифицированные основные требования двух международных стандартов ИСО 898-2:1992 «Механические свойства крепежных изделий. Часть 2. Гайки с установленными значениями пробной нагрузки. Крупная резьба» и ИСО 898-6:1994 «Механические свойства крепежных изделий. Часть 2. Гайки с установленными значениями пробной нагрузки. Мелкая резьба». Дополнительно по отношению к международным стандартам включены требования, отражающие потребности национальной экономики Российской Федерации и особенности изложения национальных стандартов Российской Федерации (в соответствии с ГОСТ Р 1.5-2004), а именно:

• расширена область применения стандарта до диаметров резьбы гаек М48;
• приведены дополнительные диаметры резьбы гаек М42, М45, М48, отсутствующие в международных стандартах, а также значения пробных нагрузок для гаек с указанными диаметрами резьбы;
• не включено в настоящий стандарт приложение В из стандарта ИСО 898-2;
• включены дополнительно Приложения Б и В (в соответствии с ГОСТ Р 1.5-2004);
• изменена структура настоящего стандарта относительно структуры примененных международных стандартов в части нумерации таблиц и приложений.

Указанные дополнительные требования, включенные в настоящий стандарт, выделены курсивом.

Сопоставление структуры настоящего стандарта со структурой примененных в нем международных стандартов приведено в Приложении В.

1. Область применения

Настоящий стандарт устанавливает механические свойства гаек с заданными значениями пробной нагрузки при испытании в условиях с температурой среды от 10 °C до 35 °C.

Механические и физические свойства могут изменяться в зависимости от температуры и класса прочности.

При температурах выше или ниже указанного диапазона могут иметь место существенные изменения свойств. Если крепежные изделия применяют в ином диапазоне температур, то потребитель должен удостовериться в том, что заданные механические и физические свойства подходят для этих частных условий.

Стандарт распространяется на гайки:

• с номинальным диаметром резьбы до 48 мм;
• с треугольной метрической резьбой по ГОСТ 24705;
• с полем допуска резьбы 6H по ГОСТ 16093;
• с заданными механическими характеристиками;
• с размерами «под ключ» по ГОСТ 24671;
• с номинальной высотой m >= 0,5 диаметра резьбы;
• из углеродистых нелегированных или легированных сталей.

Стандарт не распространяется на гайки с особыми свойствами, как:

• свариваемость;
• стопорящая способность (ГОСТ Р 50271);
• коррозионная стойкость (ГОСТ 1759.0);
• способность противостоять температурам выше плюс 300 °C или ниже минус 50 °C (см. примечание 1).

Примечания. 1. Гайки, изготовленные из автоматных сталей, допускается применять при температуре до 250 °C.

2. Для специальных изделий, таких как гайки высокопрочных болтовых соединений для металлоконструкций или гайки, предназначенные для болтов, подвергнутых горячему оцинкованию, смотрите стандарты на соответствующие изделия.

3. Для резьбовых соединений, в которых используют допуски, большие чем 6H/6G, увеличивается риск разрушения (см. таблицу 1).

Таблица 1

Снижение прочности резьбы

Номинальный диаметр резьбы d, мм	Нагрузка при испытаниях, %, для гаек с полем допуска резьбы
	6H	7H	6G
До 2,5	100	-	95,5
Св. 2,5 до 7	100	95,5	97,0
Св. 7 до 16	100	96,0	97,5
Св. 16 до 39	100	98,0	98,5

4. В случае применения иных полей допусков резьбы или больших чем 6Н следует учитывать возможное снижение прочности резьбы (см. таблицу 1).

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты.

#ГОСТ Р 50271-92 (ИСО 2320-83). Гайки шестигранные стальные самостопорящиеся. Механические и эксплуатационные свойства

ГОСТ Р 52627-2006 (ИСО 898-1:1999). Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ 1759.0-87. Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.3-83. Гайки. Дефекты поверхности и методы контроля

ГОСТ 2999-75. Металлы и сплавы. Метод измерения твердости по Виккерсу

ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81). Металлы. Метод измерения твердости по Бринеллю

ГОСТ 9013-59 (ИСО 6508-86). Металлы. Метод измерения твердости по Роквеллу

ГОСТ 9150-2002 (ИСО 68-1-98). Основные нормы взаимозаменяемости. Резьба метрическая. Профиль

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998). Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 24671-84. Болты, винты, шурупы с шестигранной головкой и гайки шестигранные. Размеры «под ключ»

ГОСТ 24705-2004 (ИСО 724:1993). Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 25346-89. Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.#

3. Система обозначений

3.1 Гайки номинальной высотой m >= 0,8d

Классы прочности гаек номинальной высотой m >= 0,8d (эффективная длина резьбы не менее 0,6d) обозначают цифрой, указывающей наибольший класс прочности болтов, с которыми они могут сопрягаться в соединении (см. таблицы 2 и 3).

Таблица 2

Крупная резьба

Класс прочности гайки	Сопрягаемый болт		Гайка
			типа 1	типа 2
	класс прочности	диаметр резьбы d, мм	диаметр резьбы d, мм
4	3.6; 4.6; 4.8	d > 16	d > 16	-
5	3.6; 4.6; 4.8	d <= 16	d <= 48
	5.6; 5.8	d <= 48
6	6.8
8	8.8			16 < d <= 48
9	9.8	d < 16	-	d <= 16
10	10.9	d <= 48	d <= 48	-
12	12.9		d <= 16	d <= 48

Таблица 3

Мелкая резьба

Класс прочности гайки	Сопрягаемый болт		Гайка
			типа 1	типа 2
	класс прочности	диаметр резьбы d, мм	диаметр резьбы d, мм
5	3.6; 4.6; 4.8	d <= 48	d <= 48	-
	5.6; 5.8
6	6.8
8	8.8			d <= 16
10	10.9		d <= 16	d <= 48
12	12.9	d <= 16	-	d <= 16

Примечание. Как правило, в резьбовых соединениях допускается заменять гайки низших классов прочности на гайки более высоких классов прочности. Такая замена рекомендуется для соединений болт-гайка, напряжение в которых будет выше предела текучести или выше напряжения от пробной нагрузки болта.

Разрушение резьбового соединения при чрезмерной затяжке может произойти либо вследствие разрыва стержня болта, либо из-за срыва резьбы гайки и (или) болта. Разрыв стержня болта происходит внезапно, сопровождается резким звуком и легко может быть замечен, в то время как срыв резьбы происходит постепенно, его труднее обнаружить, поэтому имеется опасность наличия в соединениях частично разрушенных крепежных изделий.

Желательно конструировать резьбовые соединения таким образом, чтобы возможное разрушение всегда имело место по стержню болта. Однако из-за наличия многих переменных факторов, влияющих на стойкость резьбы к срыву (прочность материала болта и гайки, зазоры в резьбе, размеры «под ключ» и т.д.), потребуется непомерно большая высота гайки, чтобы гарантировать такой вид разрушения резьбовых соединений во всех случаях.

Резьбовое соединение, образованное болтом или винтом, свинченным с гайкой соответствующего класса прочности по таблице 2 (крупный шаг резьбы) и таблице 3 (мелкий шаг резьбы), может быть затянуто до пробной нагрузки болта без проявления срыва резьбы.

Если же затяжка соединений будет выше пробной нагрузки болта, то конструкция гайки должна быть рассчитана так, чтобы обеспечить вероятность разрушения по стержню болта (в результате чрезмерной затяжки) по крайней мере 10% в каждой партии для предупреждения потребителя о неправильно выбранном способе затяжки.

Примечание. Более подробная информация о прочности резьбовых соединений приведена в Приложении А.

3.2 Гайки номинальной высотой от 0,5d до 0,8d

Классы прочности гаек номинальной высотой от 0,5d до 0,8d (эффективная длина резьбы от 0,4d до 0,6d) обозначаются комбинацией двух цифр: первая цифра 0 указывает на то, что нагрузочная способность соединения данной гайки с болтом ниже, чем с закаленной оправкой и чем у гаек по пункту 3.1, а вторая цифра соответствует 1/100 номинального напряжения от пробной нагрузки в закаленной испытательной оправке. Фактическая несущая способность гайки определяется не только твердостью материала гайки и эффективной длиной резьбы, но также и прочностью на растяжение болта, с которым сопрягается гайка.

В таблице 4 приведена система обозначений классов прочности и напряжения от пробной нагрузки для гаек номинальной высотой от 0,5d до 0,8d.

Таблица 4

для гаек номинальной высотой от 0,5d до 0,8d

Класс прочности гаек	Напряжение от пробной нагрузки, Н/мм2
	номинальное	фактическое
04	400	380
05	500	500

4. Материал

4.1. Гайки следует изготовлять из сталей, химический состав которых соответствует указанному в таблице 5.

Таблица 5

Химический состав сталей

Класс прочности гаек	Предельное содержание элементов (контрольный анализ), %
	C, не более	Mn, не менее	P, не более	S, не более
4 <*>; 5 <*>; 6 <*>	0,50	-	0,060	0,150
8; 9; 04 <*>	0,58	0,25	0,060	0,150
10 <**>; 05 <**>	0,58	0,30	0,048	0,058
12 <**>	0,58	0,45	0,048	0,058
<*> Гайки указанных классов прочности допускается изготовлять из автоматной стали по согласованию между изготовителем и потребителем. В этом случае допускается содержание серы, фосфора и свинца не более: S — 0,34%, P — 0,11%, Pb — 0,35%. <**> При необходимости улучшения механических свойств гаек указанных классов прочности для их изготовления возможно применение стали с добавками легирующих элементов.

4.2. Гайки классов прочности 05; 8 (типа 1, гайки с крупной резьбой более М16); 10 и 12 следует подвергать закалке и отпуску.

5. Механические свойства

5.1. Механические свойства гаек при испытании их методами, указанными в разделе 8, при нормальной температуре должны соответствовать указанным в таблице 6 — для гаек с крупной резьбой и в таблице 7 - для гаек с мелкой резьбой.

Таблица 6

Механические свойства гаек с крупной резьбой

Номинальный диаметр резьбы d, мм

Класс прочности

04

05

4

напряжение от пробной нагрузки S , p Н/мм2

твердость по Виккерсу HV

гайка

напряжение от пробной нагрузки S , p Н/мм2

твердость по Виккерсу HV

гайка

напряжение от пробной нагрузки S , p Н/мм2

твердость по Виккерсу HV

гайка

не менее

не более

состояние

тип

не менее

не более

состояние

тип

не менее

не более

состояние

тип

До 4

380

188

302

Без З/О

Низкая

500

272

353

З/О <**>

Низкая

-

-

-

-

-

Св. 4 до 7

<*>

Св. 7 до 10

Св. 10 до 16

Св. 16 до 48

510

117

302

Без З/О <*>

1

Продолжение таблицы 6

Номинальный диаметр резьбы d, мм	Класс прочности
	5 <***>					6
	напряжение от пробной	твердость по Виккерсу HV		гайка		напряжение от пробной	твердость по Виккерсу HV		гайка
	нагрузки S , p Н/мм2	не менее	не более	состояние	тип	нагрузки S , p Н/мм2	не менее	не более	состояние	тип
До 4	520	130	302	Без З/О <*>	1	600	150	302	Без З/О <*>	1
Св. 4 до 7	580					670
Св. 7 до 10	590					680
Св. 10 до 16	610					700
Св. 16 до 48	630	146				720	170

Продолжение таблицы 6

Номинальный диаметр резьбы d, мм	Класс прочности
	8
	напряжение от пробной	твердость по Виккерсу HV		гайка		напряжение от пробной	твердость по Виккерсу HV		гайка
	нагрузки S , p Н/мм2	не менее	не более	состояние	тип	нагрузки S , p Н/мм2	не менее	не более	состояние	тип
До 4	800	180	302	Без З/О <*>	1	-	-	-	-	-
Св. 4 до 7	855	200
Св. 7 до 10	870
Св. 10 до 16	880
Св. 16 до 48	920	233	353	З/О <**>		890	180	302	Без З/О <*>	2

Продолжение таблицы 6

Номинальный диаметр резьбы d, мм	Класс прочности
	9					10
	напряжение от пробной	твердость по Виккерсу HV		гайка		напряжение от пробной	твердость по Виккерсу HV		гайка
	нагрузки S , p Н/мм2	не менее	не более	состояние	тип	нагрузки S , p Н/мм2	не менее	не более	состояние	тип
До 4	900	170	302	Без З/О <*>	2	1040	272	353	З/О <**>	1
Св. 4 до 7	915	188				1040
Св. 7 до 10	940					1040
Св. 10 до 16	950					1050
Св. 16 до 48	920					1060

Окончание таблицы 6

Номинальный диаметр резьбы d, мм	Класс прочности
	12
	напряжение от пробной	твердость по Виккерсу HV		гайка		напряжение от пробной	твердость по Виккерсу HV		гайка
	нагрузки S , p Н/мм2	не менее	не более	состояние	тип	нагрузки S , p Н/мм2	не менее	не более	состояние	тип
До 4	1140	295	353	З/О <**>	1	1150	272	353	Без З/О	2
Св. 4 до 7	1140					1150			<**>
Св. 7 до 10	1140					1160
Св. 10 до 16	1170					1190
Св. 16 до 48	-	-	-	-	-	1200
<*> Без З/О — без закалки и отпуска.
<**> З/О — закаленные и отпущенные. <***> Максимальная твердость болтов классов прочности 5.6 и
5.8 изменена в ГОСТ Р 52627 до 220 HV. Эта максимальная твердость обязательна в области резьбы, при этом конец резьбы
или головка могут иметь максимальную твердость 250 HV. Поэтому значения напряжения от пробной нагрузки заданы исходя из максимальной твердости болтов 220 HV.
Примечание. Минимальные значения твердости установлены только для термически обработанных гаек, а также для больших гаек, которые не могут быть испытаны пробной нагрузкой. Для всех других гаек минимальная твердость необязательна и приведена только для справки. Для гаек без закалки и отпуска, а также для гаек, выдержавших испытание пробной нагрузкой, минимальная твердость не может быть основанием для отбраковки.

Таблица 7

Механические свойства гаек с мелкой резьбой

Номинальный диаметр резьбы d, мм

Класс прочности

04

05

5

напряжение от пробной нагрузки S , p Н/мм2

твердость по Виккерсу HV

гайка

напряжение от пробной нагрузки S , p Н/мм2

твердость по Виккерсу HV

гайка

напряжение от пробной нагрузки S , p Н/мм2

твердость по Виккерсу HV

гайка

не менее

не более

состояние

тип

не менее

не более

состояние

тип

не менее

не более

состояние

тип

До 16

380

188

302

Без З/О

Низкая

500

272

353

З/О <**>

Низкая

690

175

302

Без З/О

1

Св. 16 до 48

<*>

720

190

<*>

Продолжение таблицы 7

Номинальный диаметр резьбы d, мм	Класс прочности
	6					8
	напряжение от пробной нагрузки S , p Н/мм2	твердость по Виккерсу HV		гайка		напряжение от пробной нагрузки S , p Н/мм2	твердость по Виккерсу HV		гайка		напряжение от пробной нагрузки S , p Н/мм2	твердость по Виккерсу HV		гайка
		не менее	не более	состояние	тип		не менее	не более	состояние	тип		не менее	не более	состояние	тип
До 10	770	188	302	Без З/О	1	955	250	353	З/О <**>	1	890	195	302	Без З/О	2
Св. 10 до 16	780			<*>, <***>		955								<*>
Св. 16 до 33	870	233				1030	295				-	-	-		-
Св. 33 до 48	930					1090

Окончание таблицы 7

Номинальный диаметр резьбы d, мм	Класс прочности
	10										12
	напряжение от пробной нагрузки S , p Н/мм2	твердость по Виккерсу HV		гайка		напряжение от пробной нагрузки S , p Н/мм2	твердость по Виккерсу HV		гайка		напряжение от пробной нагрузки S , p Н/мм2	твердость по Виккерсу HV		гайка
		не менее	не более	состояние	тип		не менее	не более	состояние	тип		не менее	не более	состояние	тип
До 10	1100	295	353	З/О <**>	1	1055	250	353	З/О <**>	2	1200	295	353	З/О <**>	2
Св. 10 до 16	1110
Св. 16 до 48	-					1080	260				-	-	-	-	-
<*> Без З/О — без закалки и отпуска. <**> З/О — закаленные и отпущенные. <***> Гайки номинальным диаметром резьбы d > 16 мм могут быть закалены и отпущены по усмотрению изготовителя.
Примечание. Минимальные значения твердости установлены только для термически обработанных гаек, а также для больших гаек, которые не могут быть испытаны пробной нагрузкой. Для всех других гаек минимальная твердость необязательна и приведена только для справки. Для гаек без закалки и отпуска, а также гаек, выдержавших испытание пробной нагрузкой, минимальная твердость не может быть основанием для отбраковки.

6. Значения пробных нагрузок

Значения пробных нагрузок приведены в таблице 8 для гаек с крупной резьбой и в таблице 9 - для гаек с мелкой резьбой.

Таблица 8

Пробные нагрузки для гаек с крупным шагом резьбы

Резьба	Шаг резьбы,	Номинальная	Класс прочности
	мм	площадь расчетного сечения оправки	04	05	4	5	6	8		9	10	12
			пробная нагрузка (A x S ), Н, для гаек типа s p
		A , s мм2	-	-	1	1	1	1	2	2	1	1	2
М3 М3,5 М4	0,5 0,6 0,7	5,03 6,78 8,78	1910 2580 3340	2500 3400 4400	- — -	2600 3550 4550	3000 4050 5250	4000 5400 7000	- — -	4500 6100 7900	5200 7050 9150	5700 7700 10000	5800 7800 10100
М5 М6 М7	0,8 1 1	14,2 20,1 28,9	5400 7640 11000	7100 10000 14500	- — -	8250 11700 16800	9500 13500 19400	12140 17200 24700	- — -	13000 18400 26400	14800 20900 30100	16200 22900 32900	16300 23100 33200
М8 М10 М12	1,25 1,5 1,75	36,6 58,0 84,3	13900 22000 32000	18300 29000 42200	- — -	21600 34200 51400	24900 39400 59000	31800 50500 74200	- — -	34400 54500 80100	38100 60300 88500	41700 66100 98600	42500 67300 100300
М14 М16 М18	2 2 2,5	115 157 192	43700 59700 73000	57500 78500 96000	- — 97900	70200 95800 121000	80500 109900 138200	101200 138200 176600	- — 170900	109300 149200 176600	120800 164900 203500	134600 183700 -	136900 186800 230400
М20 М22 М24	2,5 2,5 3	245 303 353	93100 115100 134100	122500 151500 176500	125000 154500 180000	154400 190900 222400	176400 218200 254200	225400 278800 324800	218100 269700 314200	225400 278800 324800	259700 321200 374200	- — -	294000 363600 423600
М27 М30 М33	3 3,5 3,5	459 561 694	174400 213200 263700	229500 280500 347000	234100 286100 353900	289200 353400 437200	330500 403900 499700	422300 516100 638500	408500 499300 617700	422300 516100 638500	486500 594700 735600	- — -	550800 673200 832800
М36 М39 М42	4 4 4,5	817 976 1120	310500 370900 426000	408500 488000 560000	416700 497800 570000	514700 614900 706000	588200 702700 803000	751600 897900 1030000	727100 868600 -	751600 897900 1030000	866000 1035000 1190000	- — -	980400 1171000 1340000
М45 М48	4,5 5	1305 1472	496000 560000	653000 736000	670000 750000	830000 930000	940000 1060000	1200000 1350000	- -	1380000 1350000	1380000 1560000	- -	1570000 1800000

Таблица 9

Пробные нагрузки для гаек с мелким шагом резьбы

Резьба	Шаг резьбы,	Номинальная	Класс прочности
	мм	площадь расчетного сечения оправки	04	05	5	6	8		10		12
			пробная нагрузка (A x S ), Н, для гаек типа s p
		A , s мм2	-	-	1	1	1	2	1	2	2
М8 М10 М10	1 1 1,25	39,2 64,5 61,2	14900 24500 23300	19600 32200 30600	27000 44500 44200	30200 49700 47100	37400 61600 58400	34900 57400 54500	43100 71000 67300	41400 68000 64600	47000 77400 73400
М12 М12 М14	1,25 1,5 1,5	92,1 88,1 125	35000 33500 47500	46000 44000 62500	63500 60800 86300	71800 68700 97500	88000 84100 119400	82000 78400 111200	102200 97800 138800	97200 92900 131900	110500 105700 150000
М16 М18 М18	1,5 1,5 2	167 215 204	63500 81700 77500	83500 107500 102000	115200 154800 146900	130300 187000 177500	159500 221500 210100	148600 — -	185400 — -	176200 232200 220300	200400 — -
М20 М20 М22	1,5 2 1,5	272 258 333	103400 98000 126500	136000 129000 166500	195800 185800 239800	236600 224500 289700	280200 265700 343000	- — -	- — -	293800 278600 359600	- — -
М22 М24 М27	2 2 2	318 384 496	120800 145900 188500	159000 192000 248000	229000 276500 351100	276700 334100 431500	327500 395500 510900	- — -	- — -	343400 414700 535700	- — -
М30 М33 М36	2 2 3	621 761 865	236000 289200 328700	310500 380500 432500	447100 547900 622800	540300 662100 804400	639600 783800 924800	- — -	- — -	670700 821900 934200	- — -
М39 М42 М45 М48	3 3 3 3	1030 1205 1400 1603	391400 458000 532000 609000	515000 603000 700000 802000	741600 759000 882000 1010000	957900 868000 1008000 1154000	1123000 1109000 1290000 1475000	- — - -	- — - -	1112000 1277000 1484000 1699000	- 1446000 1680000 1924000

Пробную нагрузку гаек P, H, вычисляют по формуле

P = S_{p}A_{s} ,

где S_{p} — напряжение от пробной нагрузки для гаек с полем допуска резьбы 6H (см. таблицы 6 и 7),

A_{s} — номинальная площадь расчетного сечения закаленной оправки, вычисленная по формуле

A_{s} = \frac{\pi}{4} (\frac{d_{2} + d_{3}}{2})2 ,

где d_{2} — номинальный средний диаметр наружной резьбы (ГОСТ 24705),

d_{3} — внутренний диаметр наружной резьбы, вычисленный по формуле

d_{3} = d_{1} - \frac{H}{6} ,

где d_{1} — основной внутренний диаметр наружной резьбы (ГОСТ 24705),

H — высота исходного треугольника резьбы (ГОСТ 9150).

от 0,5d до 0,8d

В таблице 10 (крупный шаг резьбы) и таблице 11 (мелкий шаг резьбы) приведены для справок разрушающие нагрузки для гаек с болтами различных классов прочности. Для болтов низких классов прочности предполагаемым разрушением будет срыв резьбы болта, в то время как для болтов высоких классов прочности можно ожидать срыва резьбы гайки.

Таблица 10

от 0,5d до 0,8d (крупный шаг резьбы)

Класс прочности гайки	Напряжение от пробной нагрузки гайки, Н/мм2	Минимальное напряжение в стержне болта при срыве резьбы, Н/мм2, для болтов класса прочности
		6.8	8.8	10.9	12.9
04	380	260	300	330	350
05	500	290	370	410	480

Таблица 11

от 0,5d до 0,8d (мелкий шаг резьбы)

Класс прочности гайки	Минимальное напряжение в стержне болта при срыве резьбы, %, напряжения от пробной нагрузки болтов класса прочности
	6.8	8.8	10.9	12.9
04	85	65	45	40
05	100	85	60	50

8. Методы испытаний

8.1 Испытание пробной нагрузкой

Испытание пробной нагрузкой следует проводить всегда, когда это позволяет применяемое испытательное оборудование, и это испытание является решающим для гаек диаметром резьбы М5 и более.

Гайку навинчивают на закаленную оправку, как показано на рисунках 1 и 2. В спорных случаях решающим является испытание на растяжение (см. рисунок 1).

---

<1> D11 — по ГОСТ 25346.

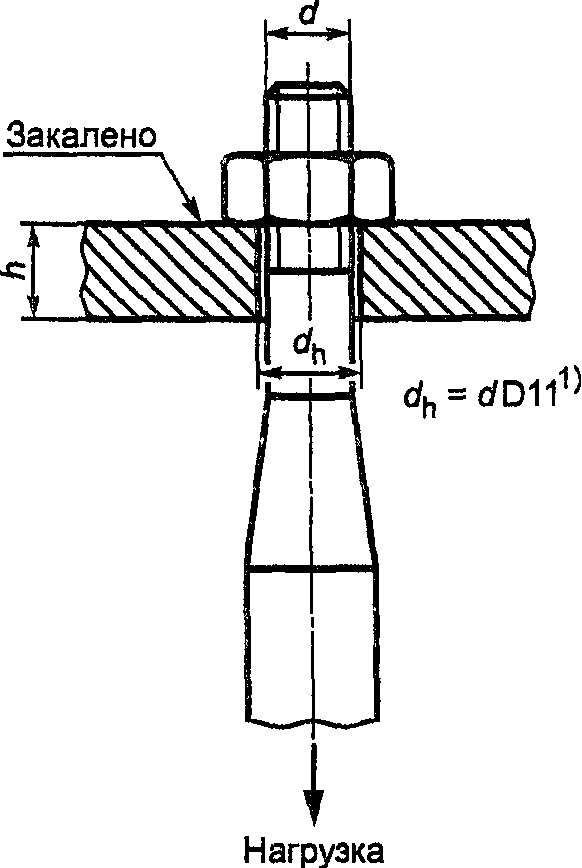

Рисунок 1. Испытание на осевое растяжение

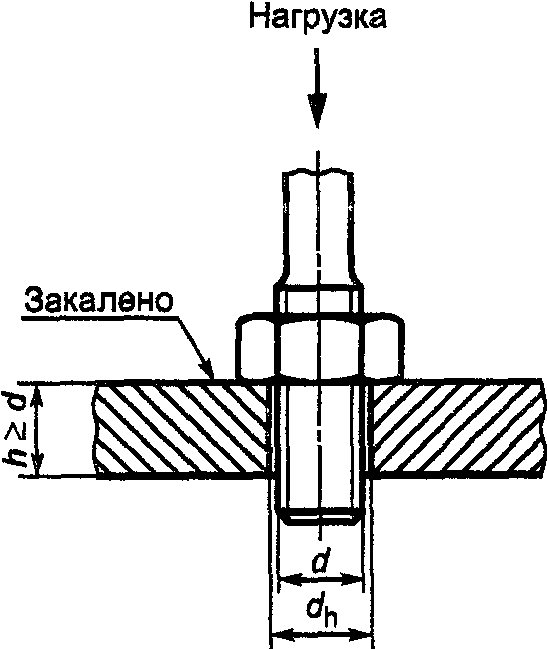

Рисунок 2. Испытание на осевое сжатие

Пробную нагрузку прикладывают к гайке в осевом направлении и выдерживают в течение 15 с. Гайка должна выдерживать нагрузку без разрушения или срыва резьбы и отвинчиваться вручную после снятия нагрузки. Если во время испытания повреждается резьба оправки, то испытание считают недействительным. Допускается при отвинчивании гайки применять гаечный ключ для проворачивания гайки на 1/2 оборота, а затем она должна отвинчиваться вручную.

Твердость испытательной оправки должна быть не менее 45 HRC.

Поле допуска резьбы оправки 5h6g, за исключением допуска наружного диаметра резьбы, который должен составлять 1/4 поля допуска 6g в его нижней части.

8.2 Испытание твердости

При контроле гаек испытание твердости проводят на одной из опорных поверхностей гайки в трех точках, смещенных относительно друг друга на 120°, а значения твердости определяют как среднеарифметическое трех измерений.

В спорных случаях твердость проверяют на продольном сечении, проходящем через ось гайки, в точках, расположенных как можно ближе к наружному диаметру резьбы гайки.

Испытание твердости по Виккерсу является решающим и, где это возможно, следует применять нагрузку 30 HV.

В случае применения испытаний по Бринеллю и Роквеллу следует использовать переводные таблицы.

Испытание твердости по Виккерсу — по ГОСТ 2999.

Испытание твердости по Бринеллю — по ГОСТ 9012.

Испытание твердости по Роквеллу — по ГОСТ 9013.

8.3 Контроль дефектов поверхности

Контроль дефектов поверхности гаек проводится по ГОСТ 1759.3.

9. Маркировка

9.1 Обозначения

Маркировочные обозначения приведены в таблицах 12 и 13.

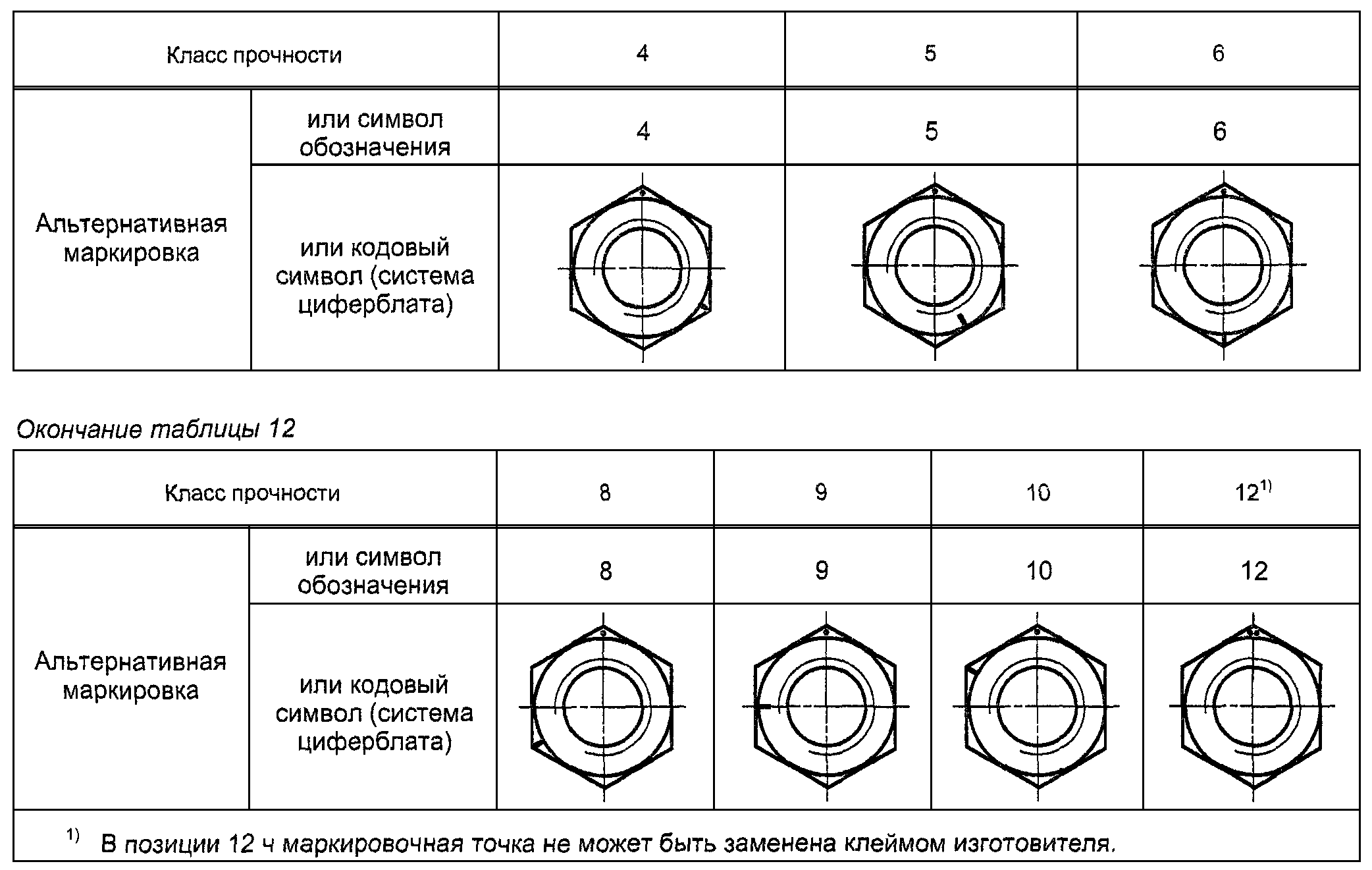

Маркировочные обозначения гаек по классам прочности

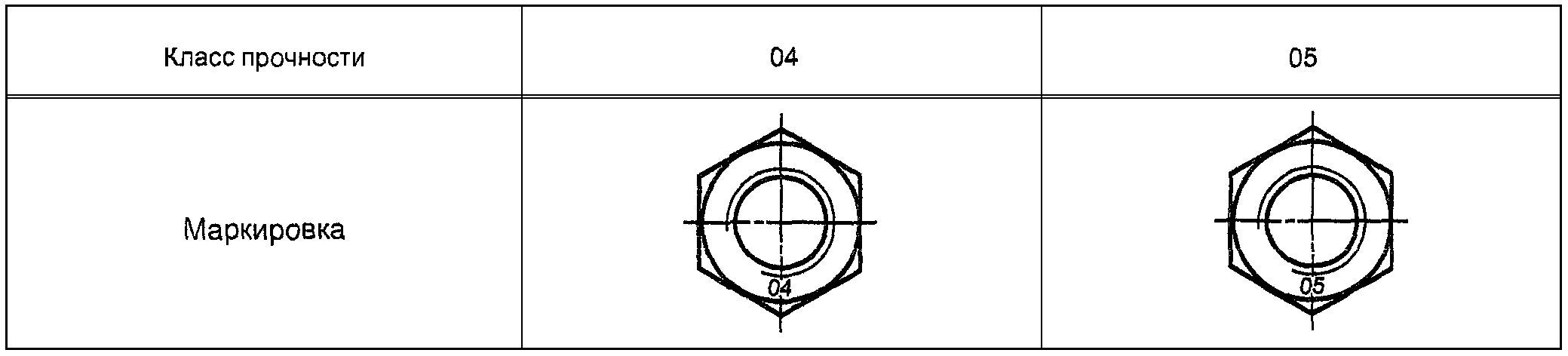

Таблица 13

Маркировка гаек по классам прочности в соответствии с 3.2

9.2 Идентификация

Шестигранные гайки диаметром резьбы М5 и более все классы прочности следует маркировать в соответствии с системой обозначений, описанной в разделе 3, углубленными знаками на боковой стороне или на опорной поверхности или выпуклыми знаками на фаске (см. рисунки 3 и 4). Выпуклые знаки не должны выходить на опорную поверхность гайки.

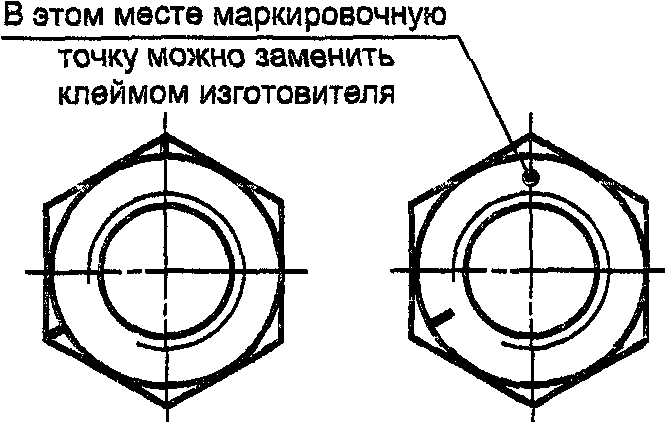

Рисунок 4. Примеры маркировки кодовым символом (система циферблата)

9.3 Маркировка левой резьбы

Гайки с левой резьбой следует маркировать стрелкой, как показано на рисунке 5, вдавливанием на опорной поверхности гайки.

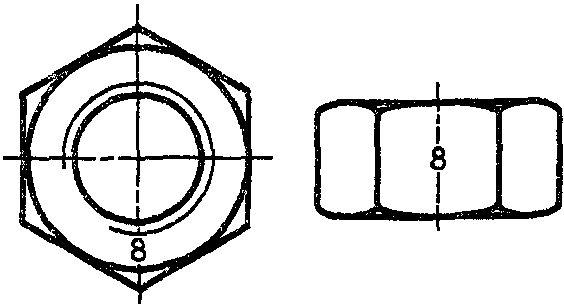

Рисунок 5. Маркировка левой резьбы

Маркировка обязательна для гаек диаметром резьбы М5 и более.

Можно применять также альтернативную маркировку для левой резьбы, как показано на рисунке 6.

---

<1> s — размер «под ключ».

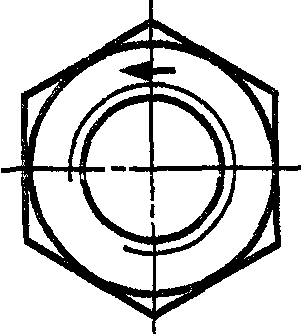

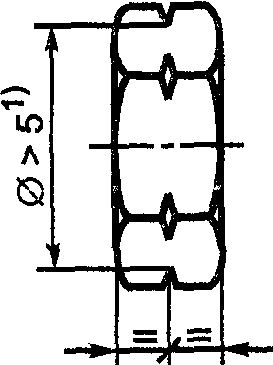

Рисунок 6. Альтернативная маркировка левой резьбы

9.4 Альтернативная маркировка

Альтернативную или допускаемую маркировку в соответствии с 9.1 - 9.3 выполняют по усмотрению изготовителя.

9.5 Фирменная (идентификационная) маркировка

Фирменная (идентификационная) маркировка изготовителя обязательна на всех изделиях, для которых предусмотрена маркировка классов прочности, при условии, что это технически возможно. Упаковку, однако, следует маркировать во всех случаях.

Приложение А (справочное)

НЕСУЩАЯ СПОСОБНОСТЬ БОЛТОВЫХ СОЕДИНЕНИЙ (Пояснительная записка Технического комитета ИСО/ТК 2, касающаяся требований к прочности и конструкции гаек)

После введения Рекомендаций ИСО/Р 898-1:1968, устанавливающих классы прочности для болтов и винтов, в 1969 г. были опубликованы Рекомендации ИСО/Р 898-2, устанавливающие классы прочности гаек. Эти две рекомендации ИСО вместе создали новую систему классов прочности болтов, винтов и гаек, а совместно с новыми требованиями к маркировке обеспечили четкую классификацию несущей способности сборочного соединения болт-гайка:

а) для болтов и винтов символ класса прочности обозначает:

минимальный предел прочности на растяжение и коэффициент предела текучести.

#Пример

Класс прочности 8.8

Первая цифра 8 равна 1/100 минимального предела прочности на растяжение в ньютонах на квадратный миллиметр (800 Н/мм2).

Вторая цифра 8 равна 10-кратному коэффициенту предела текучести (0,8).

Произведение этих двух цифр (8 x 8 = 64) = 1/10 минимального предела текучести в ньютонах на квадратный миллиметр (640 Н/мм2);#

б) для гаек:

номер обозначения класса прочности равен 1/100 минимального предела прочности на растяжение в ньютонах на квадратный миллиметр для болта и винта, которые в соединении с гайкой могут быть нагружены до минимального предела текучести.

#Пример

данное соединение может выдерживать нагрузку до минимального предела текучести болта или винта.#

После публикации обеих рекомендаций ИСО настоящая система классов прочности была успешно введена во всем мире.

В 1973 г. Подкомитет ПК 1 ИСО/ТК 2 начал пересмотр рекомендаций ИСО на основе опыта их применения, а также планировал перевод обеих рекомендаций в стандарты ИСО. В 1974 году был опубликован проект стандарта ИСО/ДИС 898/1 на классы прочности болтов и винтов, включающий определенные поправки и дополнения, которые, однако, не изменили принципиально систему классов прочности. Этот проект был вновь пересмотрен. Второй проект был подготовлен в 1977 г. и принят подавляющим большинством комитетов — членов ИСО. Хотя для согласования и завершения данного проекта, устанавливающего классы прочности болтов и винтов, потребовались значительные усилия, он был окончательно подготовлен к утверждению заинтересованными странами в Подкомитете ПК 1 ИСО/ТК 2 и в настоящее время согласован ИСО. Дальнейшей проработкой и совершенствованием сущности технических условий являлась работа по пересмотру варианта Рекомендации ИСО/Р 898-2 и переводу ее в стандарт ИСО на классы прочности гаек.

Накопленный опыт применения рекомендаций показал, что хотя понятие о классах прочности, связанное с номинальной высотой гайки 0,8d просто и понятно, на практике возникают определенные трудности. Во-первых, иногда трудно или невозможно получить требуемые свойства гайки, используя наиболее экономичные материалы и методы, например, для мелких резьб и некоторых размеров крупных резьб. Во-вторых, соответствие требованиям не является необходимой гарантией того, что сборочное соединение может противостоять срыву резьбы при затяжке. Ранее считалось достаточным, если пробная нагрузка гайки была задана равной минимальному пределу прочности болта, однако разработка методов затяжки по пределу текучести и улучшение понимания взаимодействия между резьбой гайки и резьбой болта показало, что требуется изменение конструкции гаек для обеспечения увеличения сопротивления срыву как внутренней, так и наружной резьбы.

Например, считается, что действующий предел прочности на растяжение болта класса 8.8 может быть между 800 Н/мм2 и около 965 Н/мм2 (определено по максимальной твердости) для размеров резьбы до М16. Следовательно, предел текучести может колебаться между 640 Н/мм2 и 772 Н/мм2 при отношении предела текучести к пределу прочности 80%. При использовании предела текучести при затяжке будет видно, что напряжение затяжки достигает значения пробной нагрузки. Современные исследования дополнительно показали, что гайка, испытанная с закаленной оправкой, способна выдерживать более высокую нагрузку до срыва резьбы, чем при испытании с болтом соответствующего класса прочности. Например, гайка класса прочности 8 при испытании с оправкой, закаленной до твердости 45 HRC, способна выдерживать примерно на 10% более высокую нагрузку, чем при испытании с болтом класса прочности 8.8 с размерами, аналогичными оправке. Поэтому гайка, которая точно соответствует пробному напряжению 800 Н/мм2, испытанная с закаленной оправкой, вероятно могла бы выдерживать нагрузку примерно 720 Н/мм2 в соединении с болтом класса прочности 8.8 минимальных размеров. Очевидно, срыв резьбы может произойти при затяжке до напряжений, превышающих указанные, и по механическим свойствам болта видно, что это может случаться часто при затяжке по пределу текучести. Можно доказать, однако, что при нагружении крутящим моментом предел прочности болта на разрыв уменьшается на 15%, но следует также иметь в виду, что усилие срыва резьбы соединения также уменьшается почти на такую же величину под действием крутящего момента. Дополнительно к введению методов затяжки по пределу текучести были рассмотрены изменения в некоторых стандартах ИСО, которые могут неблагоприятно влиять на тенденцию к срыву резьбы. Повышение механических свойств болтов и винтов, приведенное в таблице А.1 (которое является выдержкой из ИСО 898-1), предназначалось для полного использования имеющейся прочности широко применяемых материалов для классов 4.8, 5.8, 8.8 (более М16), 10.9 и 12.9.

Таблица А.1

Классы прочности болтов и винтов

Класс прочности		3.6	4.6	4.8	5.6	5.8	6.8	8.8		9.8	10.9	12.9
								М16	> М16
Предел прочности на	номин.	300	400	400	503	500	600	800	800	900	1000	1200
растяжение R , m Н/мм2	не менее	330	400	420	500	520	600	800	830	900	1040	1220
Твердость по Виккерсу	не более	250 HV	250 HV	250 HV	250 HV	250 HV	250 HV	320 HV	335 HV	360 HV	380 HV	435 HV

Другое предлагаемое изменение, рассматриваемое в настоящее время, предполагает уменьшение размеров «под ключ» для шестигранных изделий определенных размеров, чтобы получать экономию в результате оптимального использования материала. В результате этих и других факторов ряд стран — членов Подкомитета ПК 1 ИСО/ТК 2 (Канада, Германия, Нидерланды, Швеция, СК, США) провели исследования и расширенные испытания сборочных соединений гайка-болт. Испытания включали все размеры изделий, уровни прочности и материалы. В общем, испытания проводились на типовых крепежных изделиях, изготовленных из стандартных материалов. Были проведены точные измерения размеров и прочности материалов, испытываемых деталей, которые впоследствии позволили провести соответствующую статистическую обработку данных. Результаты различных исследователей были обобщены в Канаде и заложены в основу корреляции соотношений. Общие серии полученных формул можно было бы применять для предсказания прочности узла с резьбовыми компонентами с исходным профилем резьбы по ИСО 68. Эти открытия детально обсуждались Подкомитетом ПК 1 ИСО/ТК 2, а также различными национальными комитетами.

Несмотря на первоначальный отказ комитета разрешить изменения существующих технических условий, программа испытаний ясно показывала, что существует неадекватное сопротивление срыву резьбы соединения, вызванное в значительной степени усовершенствованными методами затяжки и повышением механических свойств. Проблема заключалась в срыве резьбы как болта, так и гайки, в результате чего пришли к заключению, что наиболее реальным средством решения проблемы было увеличение номинальной высоты гайки до 0,8d там, где это требовалось. Целью настоящего Приложения не является предоставление подробного описания проведенных испытаний и метода разработки конструкции гайки, которые читатели найдут в публикации [1], которая представляет суммарные результаты и приведенный метод.

Расчет гаек классов прочности 4 — 6 в соответствии с теорией Александера был основан не на максимальной твердости болта 250 HV по ИСО 898-1 (см. таблицу А.1), поскольку это может быть твердость только конца болта или головки. Поэтому было принято согласованное решение проводить расчеты на основе действительной максимальной твердости части резьбы болта, находящейся в зацеплении с гайкой по таблице А.2.

Таблица А.2

Максимальная твердость в пределах части резьбы болта, находящейся в зацеплении с гайкой

Класс прочности	Максимальная твердость
3.6	158 HV
4.6; 4.8	180 HV
5.6; 5.8	220 HV
6.8	250 HV

Подобная градация значений твердости установлена ИСО/Р 898-1:1968.

Вышеупомянутая работа показала, что многие факторы влияют на сопротивление срыву резьбы, в том числе допуски, шаг, образование конуса на внутреннем диаметре, размер фаски в гайке, относительная прочность резьбы гайки к резьбе болта, длина рабочей части резьбы, размер «под ключ» гайки и конструкция (например, с шестигранным фланцем), коэффициент трения, число витков резьбы в зацеплении и т.д. Анализ крепежных изделий различных размеров на этой основе показал, что было бы неправильно не устанавливать определенный номинальный размер высоты гайки, например, 0,8d, как это было раньше, а лучше бы проектировать каждое стандартное соединение с соответствующим сопротивлением срыву резьбы. В таблице А.3 показаны высоты гаек, полученные по результатам этого анализа.

Таблица А.3

Высота шестигранных гаек

Резьба	Размер «под»	Высота гайки
	ключ», мм	тип 1			тип 2
		не менее, мм	не более, мм	m/d	не менее, мм	не более, мм	m/d
М5	8	4,4	4,7	0,94	4,8	5,1	1,02
М6	10	4,9	5,2	0,87	5,4	5,7	0,95
М7	11	6,14	6,50	0,93	6,84	7,20	1,03
М8	13	6,44	6,80	0,85	7,14	7,50	0,94
М10	16	8,04	8,40	0,84	8,94	9,30	0,93
М12	18	10,37	10,80	0,90	11,57	12,00	1,00
М14	21	12,1	12,8	0,91	13,4	14,1	1,01
М16	24	14,1	14,8	0,92	15,7	16,4	1,02
М18	27	15,1	15,8	0,88	16,9	17,6	0,98
М20	30	16,9	18,0	0,90	19,0	20,3	1,02
М22	34	18,1	19,4	0,88	20,5	21,8	0,93
М24	36	20,2	21,5	0,90	22,6	23,9	1,00
М27	41	22,5	23,8	0,88	25,4	26,7	0,99
М30	46	24,3	25,6	0,85	27,3	28,6	0,95
М33	50	27,4	28,7	0,87	30,9	32,5	0,98
М36	55	29,4	31,0	0,86	33,1	34,7	0,96
М39	60	31,8	33,4	0,86	35,9	37,5	0,96

Очевидно, что существуют два типа гаек, гайки типа 2 примерно на 10% выше, чем гайки типа 1. Высота гаек типа 1 предназначена для классов прочности 4, 5, 6, 8, 10 и 12 (до М16) с соответствующими механическими свойствами, в то время как размеры гаек типа 2 предназначены для использования с классами прочности 8, 9 и 12 также с соответствующими механическими свойствами. Гайки более высокого типа вначале разрабатывались как экономичные, полученные холодной обработкой для применения с болтами и винтами класса прочности 9.8, их размеры также подходили для термообработанных гаек с хорошей вязкостью для применения с болтами и винтами класса прочности 12.9. Целевое применение этих двух типов гаек дано в таблице 6, из которой видно, что этот дополнительный тип гайки не означает, что в результате потребуется в два раза больше деталей с такой геометрией.

Частичное перекрытие гаек типов 1 и 2 возможно только в двух случаях. Для гаек типа 1 класс прочности 8 допускает применение гаек без закалки и отпуска (низкоуглеродистая сталь холодной обработки) только для размеров резьбы до М16 включительно; гайки типа 1, размер резьбы которых превышает М16, должны быть закалены и отпущены. Однако в этом случае возможно альтернативное применение более высоких гаек типа 2 без закалки и отпуска. Это вопрос экономии по окончательному анализу. Нельзя применять гайки типа 1 класса прочности 12 с резьбой более М16. Из-за требуемых пробных нагрузок необходимо увеличивать твердость гайки до такой степени, чтобы ее вязкость, которая необходима с функциональной точки зрения, уменьшилась. Следовательно, в этом случае необходимы более высокие гайки типа 2 с закалкой и отпуском. При необходимости, возможно ограничивать применение этих гаек с размерами резьбы, превышающими М16 так, чтобы исключать перекрытие гаек типов 1 и 2 12-го класса прочности.

Если размеры гаек определены на основе критерия прочности соединения, то определены и пробные нагрузки для этих гаек с ограниченным размером закаленной оправки. В результате напряжения от пробной нагрузки не были постоянными для каждого класса прочности гайки, они изменялись в зависимости от размера. Соответственно в таблице 6 приведены пересмотренные напряжения от пробной нагрузки и значения твердости гаек. В таблице 6 также указаны классы прочности 04 и 05 (предварительно 06) низких шестигранных гаек с уменьшенной несущей способностью. Эти гайки в данном случае не были сконструированы для обеспечения сопротивления срыву резьбы, а просто основаны на постоянной высоте 0,6d.

Напряжения от пробной нагрузки, приведенные в таблице 6 для стандартного поля допуска 6H, обычно применяют к гайкам общемашиностроительных крепежных соединений. При применении больших допусков или припусков эти напряжения следует модифицировать с помощью коэффициента, как показано в таблице 1.

Нагрузки, приведенные в таблице 1, рассчитаны для испытательной оправки, с минимальной твердостью 45 HRC и полем допуска резьбы 5h6g (наружный диаметр 6g в последней четверти).

Стандарты на механические свойства [2], [3], на болты и винты с шестигранными головками [4], [5], [6], [7], [8], на шестигранные гайки [9], [10], [11], [12], [13] опубликовали полученные в результате пересмотра показатели механических свойств, изменения высот гаек и изменения размера «под ключ» (размеры «под ключ» гаек М10, М12, М14, М22 изменены на 16, 18, 21 и 34 мм соответственно вместо 17, 19, 22 и 32 мм) по рекомендациям ИСО/ТК 2.

Стандарт [3] устанавливает следующую формулировку, относящуюся к классам прочности гаек с полной несущей способностью:

болт или винт определенного класса прочности в соединении с гайкой соответствующего класса прочности согласно таблице 2 образует соединение, которое может быть затянуто до напряжения в болте, эквивалентного пробной нагрузке болта или пределу текучести без срыва резьбы. Кроме того, геометрические размеры и механические свойства гаек с резьбой до М39 и класса прочности до 12 с полем допуска резьбы 6H рассчитаны такими, чтобы обеспечивать высокую степень сопротивления срыву резьбы. Если по небрежности будет допущена чрезмерная затяжка, то, по крайней мере, 10% разрушений в каждой партии произойдет не в резьбе, а в стержне болта даже при наличии самых неблагоприятных условий для материала, чтобы предупредить пользователя о несоответствии технологии монтажа соединения.

Некоторые пользователи упомянутых стандартов не могли участвовать в их детальной разработке, и мы надеемся, что настоящая пояснительная записка позволит лучше понять данный сложный вопрос.

Приложение Б (справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ НАЦИОНАЛЬНЫМ СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ В НАСТОЯЩЕМ СТАНДАРТЕ В КАЧЕСТВЕ НОРМАТИВНЫХ ССЫЛОК

Обозначение ссылочного национального стандарта Российской Федерации	Обозначение и наименование ссылочного международного стандарта и условное обозначение степени его соответствия ссылочному национальному стандарту
ГОСТ Р 52627-2006	ИСО 898-1:1999. Механические свойства крепежных изделий из углеродистой стали и легированной стали — Часть 1: Болты, винты и шпильки (MOD)
ГОСТ Р 50271-92	ИСО 2320:1997. Гайки шестигранные стальные самоконтрящиеся. Механические и эксплуатационные характеристики (NEQ)
ГОСТ 1759.3-83	ИСО 6157-2:1983. Изделия крепежные. Несплошности поверхности. Часть 2. Гайки (NEQ)
ГОСТ 2999-75	ИСО 6507-1:1997. Материалы металлические. Испытание на твердость по Виккерсу. Часть 1. Метод испытаний (NEQ)
ГОСТ 8724-2002	ИСО 261:1998. Резьбы метрические ИСО общего назначения. Общий план (MOD)
ГОСТ 9012-59	ИСО 6506:1981. Материалы металлические. Испытание на твердость. Определение твердости по Бринеллю (NEQ)
ГОСТ 9013-59	ИСО 6508:1986. Материалы металлические. Испытание на твердость. Определение твердости по Роквеллу (шкалы A-B-C-D-E-F-G-H-K) (NEQ)
ГОСТ 9150-2002	ИСО 68-1:1998. Резьбы ИСО общего назначения. Основной профиль. Часть 1. Резьбы метрические (MOD)
ГОСТ 16093-2004	ИСО 965-1:1988. Резьбы метрические ИСО общего назначения. Допуски. Часть 1. Принципы и основные данные
ГОСТ 24671-84	ИСО 272:1982. Изделия крепежные шестигранные. Размеры «под ключ» (MOD)
ГОСТ 24705-2004	ИСО 724:1978. Резьбы метрические ИСО общего назначения. Основные размеры (MOD)
ГОСТ 25346-89	ИСО 286-2:1988. Допуски и посадки по системе ИСО. Часть 2. Таблицы классов стандартных допусков и предельных отклонений на размеры отверстий и валов (MOD)
ГОСТ 25556-82	ИСО 898-5:1998. Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 5. Установочные винты и аналогичные резьбовые крепежные детали, не подвергаемые растягивающим напряжениям (NEQ)
Примечание. В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:
- MOD — модифицированные стандарты;
- NEQ — неэквивалентные стандарты.

Приложение В (справочное)

СОПОСТАВЛЕНИЕ СТРУКТУРЫ НАСТОЯЩЕГО СТАНДАРТА СО СТРУКТУРОЙ ПРИМЕНЕННЫХ В НЕМ МЕЖДУНАРОДНЫХ СТАНДАРТОВ

В международных стандартах ИСО 898-2, ИСО 898-6 структура одинаковая, за исключением Приложений А и В, которые имеются только в ИСО 898-2. Различаются стандарты установленными в них нормами и требованиями к гайкам с крупной резьбой и гайкам с мелкой резьбой. Объединение двух указанных стандартов ИСО в одном ГОСТ Р проведено для удобства применения стандарта, при этом нумерация разделов и подразделов не изменена, изменилась только нумерация таблиц.

Сопоставление структуры настоящего стандарта со структурой примененных в нем международных стандартов приведено в таблице В.1.

Таблица В.1

Структура международных стандартов ИСО 898-2, ИСО 898-6			Структура настоящего стандарта
разделы	подразделы	таблицы	разделы	подразделы	таблицы
1	-	1	1	-	1
2	-	-	2	-	-
3	3.1	2	3	3.1	2, 3
	3.2	3		3.2	4
4	-	4	4	-	5
5	-	5	5	-	6, 7
6	-	6	6	-	8, 9
7	-	7	7	-	10, 11
8	8.1	-	8	8.1	-
	8.2	-		8.2	-
	8.3	-		8.3	-
9	9.1	8, 9	9	9.1	12, 13
	9.2	-		9.2	-
	9.3	-		9.3	-
	9.4	-		9.4	-
	9.5	-		9.5	-
Приложения		А	Приложения		А
		В			-
		-			Б
		-			В

БИБЛИОГРАФИЯ

1. Анализ и конструкция резьбовых соединений. Е.М. Александер, 1977 г., труды SAE, Публикация № 770420

2. ИСО 898-1:1999. Механические свойства крепежных изделий из углеродистой стали и легированной стали — Часть 1: Болты, винты и шпильки

3. ИСО 898-2:1992. Механические свойства крепежных изделий. Часть 2. Гайки с установленными значениями пробной нагрузки. Крупная резьба.

4. ИСО 4014:1999. Болты с шестигранной головкой. Классы точности A и B

5. ИСО 4015:1979. Болты с шестигранной головкой. Класс точности B. Уменьшенный стержень (диаметр стержня равен среднему диаметру резьбы)

6. ИСО 4016:1999. Болты с шестигранной головкой. Класс точности C

7. ИСО 4017:1999. Винты с шестигранной головкой. Классы точности A и B

8. ИСО 4018:1999. Винты с шестигранной головкой. Класс точности C

9. ИСО 4032:1999. Гайки шестигранные типа 1. Классы точности A и B

10. ИСО 4033:1999. Гайки шестигранные типа 2. Классы точности A и B

11. ИСО 4034:1999. Гайки шестигранные. Класс точности C

12. ИСО 4035:1999. Гайки шестигранные низкие (с фаской). Классы точности A и B

13. ИСО 4036:1999. Гайки шестигранные низкие (без фаски). Класс точности B.

------------------------------------------------------------------
