ГОСТ 24705-2004 (ИСО 724:1993). Межгосударственный стандарт. Основные нормы взаимозаменяемости. Резьба метрическая. основные размеры

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ 24705-2004Действующий акт

(введен в действие Приказом Ростехрегулирования от 02.03.2005 № 36-ст)

Примечание

Документ введен в действие с 01.07.2005. Взамен ГОСТ 24705-81.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ОСТ/НКТП 32"]:::rst
  click n0 "https://bukva.ai/docs/gost-24379-1-2012" "ОСТ/НКТП 32. Резьба метрическая основная. Для диаметров 6 - 68 мм (утв. Госстандартом СССР 04.07.1926)"
  n1["ОСТ/НКТП 94"]:::rst
  click n1 "https://bukva.ai/docs/prikaz-135gs" "ОСТ/НКТП 94. Резьба метрическая основная для диаметров от 1 до 5 мм (утв. Госстандартом СССР 07.06.1927)"
  n2["ОСТ/НКТП 193"]:::rst
  n3["ОСТ/НКТП 271"]:::rst
  n4["ОСТ/НКТП 272"]:::rst
  n5["ОСТ/НКТП 4120"]:::rst
  n6["ОСТ/НКТП 4121"]:::rst
  click n6 "https://bukva.ai/docs/gost-r-mek-60079-6-2012" "ОСТ/НКТП 4121. Резьба метрическая 4-я мелкая для диаметров от 9 мм до 150 мм (утв. 28.12.1931)"
  n7["ГОСТ 9150-59*"]:::rst
  n8["ГОСТ 24705-81"]:::rst
  n9["ГОСТ 24705-2004"]:::doc
  click n9 "https://bukva.ai/docs/gost-24705-2004" "ГОСТ 24705-2004. Межгосударственный стандарт. Основные нормы взаимозаменяемости. Резьба метрическая. основные размеры (введен в действие Приказом Ростехрегулирования от 02.03.2005 "
  n8 --> n9
  n7 --> n8
  n7 --> n8
  n2 --> n7
  n3 --> n7
  n4 --> n7
  n5 --> n7
  n1 --> n7
  n0 --> n7
  n6 --> n7
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Введен в действие
Приказом Ростехрегулирования
от 2 марта 2005 г. № 36-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

РЕЗЬБА МЕТРИЧЕСКАЯ

ОСНОВНЫЕ РАЗМЕРЫ

Basic norms of interchangeability.
Metric screw thread. Basic dimensions

ГОСТ 24705-2004

(ИСО 724:1993)

Группа Г13

МКС 21.040.10

Дата введения 1 июля 2005 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения», ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены».

Сведения о стандарте

1. РАЗРАБОТАН Открытым акционерным обществом «Научно-исследовательским и конструкторским институтом средств измерения в машиностроении» (ОАО «НИИизмерения»)

2. ВНЕСЕН Госстандартом России

3. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 25 от 26 мая 2004 г.)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166)004-97 Код страны по МК (ИСО 3166)004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Армстандарт
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Госстандарт России
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба «Туркменстандартлары»
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины

4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 724:1993 «Резьба метрическая ИСО общего назначения. Основные размеры» (ISO 724:1993 «ISO general-purpose metric screw threads. Basic dimensions». При этом дополнительные положения, учитывающие потребности национальной экономики указанных выше государств и особенности межгосударственной стандартизации, выделены курсивом

5. Приказом Федерального агентства по техническому регулированию и метрологии от 2 марта 2005 г. № 36-ст межгосударственный стандарт ГОСТ 24705-2004 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2005 г.

6. ВЗАМЕН ГОСТ 24705-81

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

1. Область применения

Настоящий стандарт распространяется на метрические резьбы общего назначения с профилем по ГОСТ 9150, диаметрами и шагами по ГОСТ 8724.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 8724-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги (ИСО 261-1998 «Метрическая резьба ИСО общего применения. Диаметры и шаги» (NEQ))

ГОСТ 9150-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Профиль (ИСО 68-1:1998 «Резьбы ИСО общего назначения. Основной профиль. Часть 1: Метрическая резьба» (NEQ))

ГОСТ 11708-82 Основные нормы взаимозаменяемости. Резьба. Термины и определения

ГОСТ 16093-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором (ИСО 965-1:1998 «Резьба метрическая ИСО общего назначения. Допуски. Часть 1: Общие положения и основные данные» (NEQ), ИСО 965-3:1998 «Резьба метрическая ИСО общего назначения. Допуски. Часть 3: Предельные отклонения для конструкционных резьб» (NEQ))

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.»

3. Термины, определения и обозначения

3.1 Термины и определения для резьбы: по ГОСТ 11708.

3.2 В настоящем стандарте приняты следующие обозначения:

D — номинальный наружный диаметр внутренней резьбы (номинальный диаметр резьбы), мм;

d — номинальный наружный диаметр наружной резьбы (номинальный диаметр резьбы), мм;

D_{2} — номинальный средний диаметр внутренней резьбы, мм;

d_{2} — номинальный средний диаметр наружной резьбы, мм;

D_{1} — номинальный внутренний диаметр внутренней резьбы, мм;

d_{1} — номинальный внутренний диаметр наружной резьбы, мм;

d_{3} — номинальный внутренний диаметр наружной резьбы по дну впадины (для расчета напряжений), мм;

H — высота исходного треугольника резьбы, мм;

P — шаг резьбы, мм.

4. Основные размеры

4.1. Номинальные значения наружного, среднего и внутреннего диаметров резьбы должны соответствовать указанным на рисунке 1 и в таблице 1.

4. Основные размеры

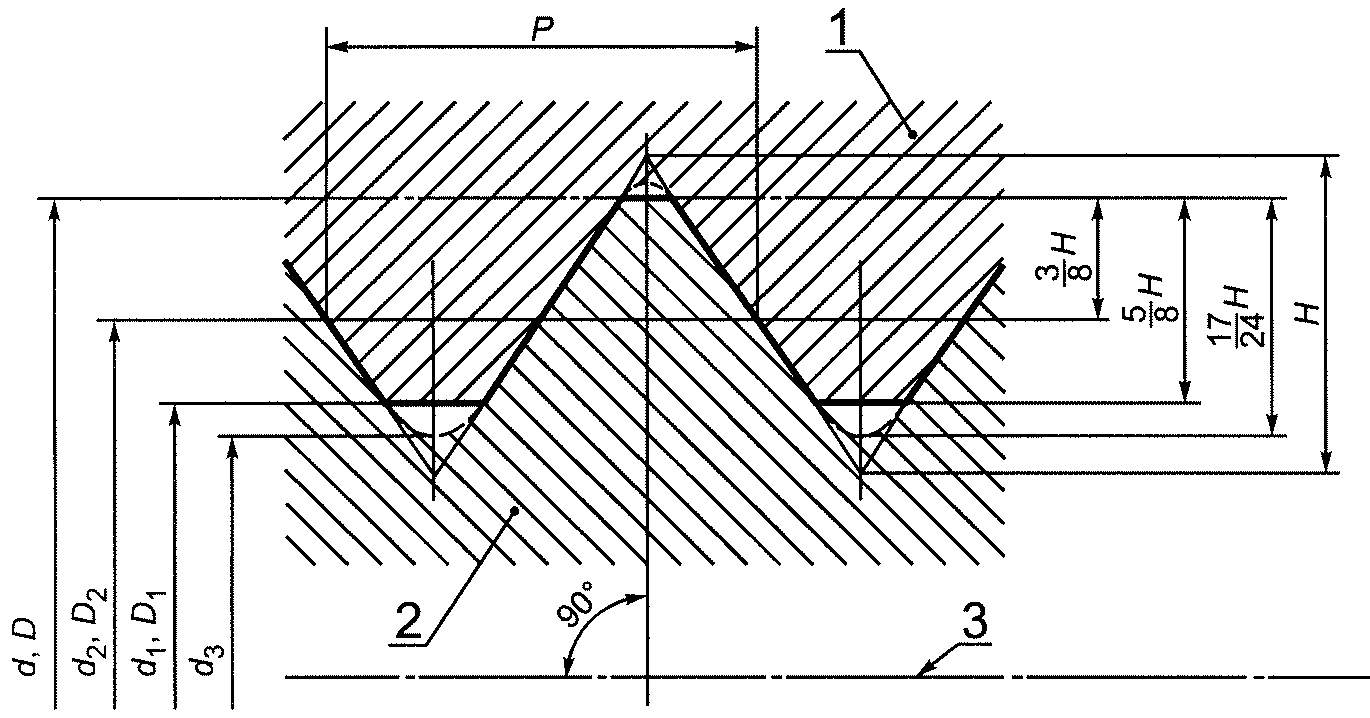

1 — внутренняя резьба; 2 — наружная резьба; 3 — ось резьбы

Рисунок 1

Таблица 1

В миллиметрах

Номинальный диаметр резьбы D, наружный диаметр резьбы dШаг PСредний диаметр D2, d2Внутренний диаметр D1, d1Внутренний диаметр по дну впадины d3
0,250,0750,2010,1690,158
0,30,080,2480,2130,202
0,350,090,2920,2530,240
0,40,10,3350,2920,277
0,450,10,3850,3420,327
0,50,1250,4190,3650,347
0,550,1250,4690,4150,397
0,60,150,5030,4380,416
0,70,1750,5860,5110,485
0,80,20,6700,5830,555
0,90,2250,7540,6560,624
10,250,8380,7290,693
0,20,8700,7830,755
1,10,250,9380,8290,793
0,20,9700,8830,855
1,20,251,0380,9290,893
0,21,0700,9830,955
1,40,31,2051,0751,032
0,21,2701,1831,155
1,60,351,3731,2211,171
0,21,4701,3831,355
1,80,351,5731,4211,371
0,21,6701,5831,555
20,41,7401,5671,509
0,251,8381,7291,693
2,20,451,9081,7131,648
0,252,0381,9291,893
2,50,452,2082,0131,948
0,352,2732,1212,071
30,52,6752,4592,387
0,352,7732,6212,571
3,50,63,1102,8502,764
0,353,2733,1213,071
40,73,5453,2423,141
0,53,6753,4593,387
4,50,754,0133,6883,580
0,54,1753,9593,887
50,84,4804,1344,019
0,54,6754,4594,387
5,50,55,1754,9594,887
615,3504,9174,773
0,755,5135,1885,080
0,55,6755,4595,387
716,3505,9175,773
0,756,5136,1886,080
0,56,6756,4596,387
81,257,1886,6476,466
17,3506,9176,773
0,757,5137,1887,080
0,57,6757,4597,387
91,258,1887,6477,466
18,3507,9177,773
0,758,5138,1888,080
0,58,6758,4598,387
101,59,0268,3768,160
1,259,1888,6478,466
19,3508,9178,773
0,759,5139,1889,080
0,59,6759,4599,387
111,510,0269,3769,160
110,3509,9179,773
0,7510,51310,18810,080
0,510,67510,45910,387
121,7510,86310,1069,853
1,511,02610,37610,160
1,2511,18810,64710,466
111,35010,91710,773
0,7511,51311,18811,080
0,511,67511,45911,387
14212,70111,83511,546
1,513,02612,37612,160
1,2513,18812,64712,466
113,35012,91712,773
0,7513,51313,18813,080
0,513,67513,45913,387
151,514,02613,37613,160
114,35013,91713,773
16214,70113,83513,546
1,515,02614,37614,160
115,35014,91714,773
0,7515,51315,18815,080
0,515,67515,45915,387
171,516,02615,37615,160
116,35015,91715,773
182,516,37615,29414,933
216,70115,83515,546
1,517,02616,37616,160
117,35016,91716,773
0,7517,51317,18817,080
0,517,67517,45917,387
202,518,37617,29416,933
218,70117,83517,546
1,519,02618,37618,160
119,35018,91718,773
0,7519,51319,18819,080
0,519,67519,45919,387
222,520,37619,29418,933
220,70119,83519,546
1,521,02620,37620,160
121,35020,91720,773
0,7521,51321,18821,080
0,521,67521,45921,387
24322,05120,75220,319
222,70121,83521,546
1,523,02622,37622,160
123,35022,91722,773
0,7523,51323,18823,080
25223,70122,83522,546
1,524,02623,37623,160
124,35023,91723,773
261,525,02624,37624,160
27325,05123,75223,319
225,70124,83524,546
1,526,02625,37625,160
126,35025,91725,773
0,7526,51326,18826,080
28226,70125,83525,546
1,527,02626,37626,160
127,35026,91726,773
303,527,72726,21125,706
328,05126,75226,319
228,70127,83527,546
1,529,02628,37628,160
129,35028,91728,773
0,7529,51329,18829,080
32230,70129,83529,546
1,531,02630,37630,160
333,530,72729,21128,706
331,05129,75229,319
231,70130,83530,546
1,532,02631,37631,160
132,35031,91731,773
0,7532,51332,18832,080
351,534,02633,37633,160
36433,40231,67031,093
334,05132,75232,319
234,70133,83533,546
1,535,02634,37634,160
135,35034,91734,773
381,537,02636,37636,160
39436,40234,67034,093
337,05135,75235,319
237,70136,83536,546
1,538,02637,37637,160
138,35037,91737,773
40338,05136,75236,319
238,70137,83537,546
1,539,02638,37638,160
424,539,07737,12936,479
439,40237,67037,093
340,05138,75238,319
240,70139,83539,546
1,541,02640,37640,160
141,35040,91740,773
454,542,07740,12939,479
442,40240,67040,093
343,05141,75241,319
243,70142,83542,546
1,544,02643,37643,160
144,35043,91743,773
48544,75242,58741,866
445,40243,67043,093
346,05144,75244,319
246,70145,83545,546
1,547,02646,37646,160
147,35046,91746,773
50348,05146,75246,319
248,70147,83547,546
1,549,02648,37648,160
52548,75246,58745,866
449,40247,67047,093
350,05148,75248,319
250,70149,83549,546
1,551,02650,37650,160
151,35050,91750,773
55452,40251,67050,093
353,05151,75251,319
253,70152,83552,546
1,554,02653,37653,160
565,552,42850,04649,252
453,40251,67051,093
354,05152,75252,319
254,70153,83553,546
1,555,02654,37654,160
155,35054,91754,773
58455,40253,67053,093
356,05154,75254,319
256,70155,83555,546
1,557,02656,37656,160
605,556,42854,04653,252
457,40255,67055,093
358,05156,75256,319
258,70157,83557,546
1,559,02658,37658,160
159,35058,91758,773
62459,40257,67057,093
360,05158,75258,319
260,70159,83559,546
1,561,02660,37660,160
64660,10357,50556,639
461,40259,67059,093
362,05160,75260,319
262,70161,83561,546
1,563,02662,37662,160
163,35062,91762,773
65462,40260,67060,093
363,05161,75261,319
263,70162,83562,546
1,564,02663,37663,160
68664,10361,50560,639
465,40263,67063,093
366,05164,75264,319
266,70165,83565,546
1,567,02666,37666,160
167,35066,91766,773
70666,10363,50562,639
467,40265,67065,093
368,05166,75266,319
268,70167,83567,546
1,569,02668,37668,160
72668,10365,50564,639
469,40267,67067,093
370,05168,75268,319
270,70169,83569,546
1,571,02670,37670,160
171,35070,91770,773
75472,40270,67070,093
373,05171,75271,319
273,70172,83572,546
1,574,02673,37673,160
76672,10369,50568,639
473,40271,67071,093
374,05172,75272,319
274,70173,83573,546
1,575,02674,37674,160
175,35074,91774,773
78276,70175,83575,546
80676,10373,50572,639
477,40275,67075,093
378,05176,75276,319
278,70177,83577,546
1,579,02678,37678,160
179,35078,91778,773
82280,70179,83579,546
85681,10378,50577,639
482,40280,67080,093
383,05181,75281,319
283,70182,83582,546
1,584,02683,37683,160
90686,10383,50582,639
487,40285,67085,093
388,05186,75286,319
288,70187,83587,546
1,589,02688,37688,160
95691,10388,50587,639
492,40290,67090,093
393,05191,75291,319
293,70192,83592,546
1,594,02693,37693,160
100696,10393,50592,639
497,40295,67095,093
398,05196,75296,319
298,70197,83597,546
1,599,02698,37698,160
1056101,10398,50597,639
4102,402100,670100,093
3103,051101,752101,319
2103,701102,835102,546
1,5104,026103,376103,160
1106106,103103,505102,639
4107,402105,670105,093
3108,051106,752106,319
2108,701107,835107,546
1,5109,026108,376108,160
1156111,103108,505107,639
4112,402110,670110,093
3113,051111,752111,319
2113,701112,835112,546
1,5114,026113,376113,160
1206116,103113,505112,639
4117,402115,670115,093
3118,051116,752116,319
2118,701117,835117,546
1,5119,026118,376118,160
1258119,804116,340115,185
6121,103128,505127,639
4122,402120,670120,093
3123,051121,752121,319
2123,701122,835122,546
1,5124,026123,376123,160
1308124,804121,340120,185
6126,103123,505122,639
4127,402125,670125,093
3128,051126,752126,319
2128,701127,835127,546
1,5129,026128,376128,160
1356131,103128,505127,639
4132,402130,670130,093
3133,051131,752131,319
2133,701132,835132,546
1,5134,026133,376133,160
1408134,804131,340130,185
6136,103133,505132,639
4137,402135,670135,093
3138,051136,752136,319
2138,701137,835137,546
1,5139,026138,376138,160
1456141,103138,505137,639
4142,402140,670140,093
3143,051141,752141,319
2143,701142,835142,546
1,5144,026143,376143,160
1508144,804141,340140,185
6146,103143,505142,639
4147,402145,670145,093
3148,051146,752146,319
2148,701147,835147,546
1,5149,026148,376148,160
1556151,103148,505147,639
4152,402150,670150,093
3153,051151,752151,319
2153,701152,835152,546
1608154,804151,340150,185
6156,103153,505152,639
4157,402155,670155,093
3158,051156,752156,319
2158,701157,835157,546
1656161,103158,505157,639
4162,402160,670160,093
3163,051161,752161,319
2163,701162,835162,546
1708164,804161,340160,185
6166,103163,505162,639
4167,402165,670165,093
3168,051166,752166,319
2168,701167,835167,546
1756171,103168,505167,639
4172,402170,670170,093
3173,051171,752171,319
2173,701172,835172,546
1808174,804171,340170,185
6176,103173,505172,639
4177,402175,670175,093
3178,051176,752176,319
2178,701177,835177,546
1856181,103178,505177,639
4182,402180,670180,093
3183,051181,752181,319
2183,701182,835182,546
1908184,804181,340180,185
6186,103183,505182,639
4187,402185,670185,093
3188,051186,752186,319
2188,701187,835187,546
1956191,103188,505187,639
4192,402190,670190,093
3193,051191,752191,319
2193,701192,835192,546
2008194,804191,340190,185
6196,103193,505192,639
4197,402195,670195,093
3198,051196,752196,319
2198,701197,835197,546
2056201,103198,505197,639
4202,402200,670200,093
3203,051201,752201,319
2108204,804201,340200,185
6206,103203,505202,639
4207,402205,670205,093
3208,051206,752206,319
2156211,103208,505207,639
4212,402210,670210,093
3213,051211,752211,319
2208214,804211,340210,185
6216,103213,505212,639
4217,402215,670215,093
3218,051216,752216,319
2256221,103218,505217,639
4222,402220,670220,093
3223,051221,752221,319
2308224,804221,340220,185
6226,103223,505222,639
4227,402205,670225,093
3228,051226,752226,319
2356231,103228,505227,639
4232,402230,670230,093
3233,051231,752231,319
2408234,804231,340230,185
6236,103233,505232,639
4237,402235,670235,093
3238,051236,752236,319
2456241,103238,505237,639
4242,402240,670240,093
3243,051241,752241,319
2508244,804241,340240,185
6246,103243,505242,639
4247,402245,670245,093
3248,051246,752246,319
2556251,103248,505247,639
4252,402250,670250,093
3253,051251,752251,319
2608254,804251,340250,185
6256,103253,505252,639
4257,402255,670255,093
3258,051256,752256,319
2656261,103258,505257,639
4262,402260,670260,093
3263,051261,752261,319
2708264,804261,340260,185
6266,103263,505262,639
4267,402265,670265,093
3268,051266,752266,319
2756271,103268,505267,639
4272,402270,670270,093
3273,051271,752271,319
2808274,804271,340270,185
6276,103273,505272,639
4277,402275,670275,093
3278,051276,752276,319
2856281,103278,505277,639
4282,402280,670280,093
3283,051281,752281,319
2908284,804281,340280,185
6286,103283,505282,639
4287,402285,670285,093
3288,051206,752286,319
2956291,103288,505287,639
4292,402290,670290,093
3293,051291,752291,319
3008294,804291,340290,185
6296,103293,505292,639
4297,402295,670295,093
3298,051296,752296,319
3106306,103303,505302,639
4307,402305,670305,093
3208314,804311,340310,185
6316,103313,505312,639
4317,402315,670315,093
3306326,103323,505322,639
4327,402325,670325,093
3408334,804331,340330,185
6336,103333,505332,639
4337,402335,670335,093
3506346,103343,505342,639
4347,402345,670345,093
3608354,804351,340350,185
6356,103353,505352,639
4357,402355,670355,093
3706366,103363,505362,639
4367,402365,670365,093
3808374,804371,340370,185
6376,103373,505372,639
4377,402375,670375,093
3906386,103383,505382,639
4387,402385,670385,093
4008394,804391,340390,185
6396,103393,505392,639
4397,402395,670395,093
4106406,103403,505402,639
4208414,804411,340410,185
6416,103413,505412,639
4306426,103423,505422,639
4408434,804431,340430,185
6436,103433,505432,639
4506446,103443,505442,639
4608454,804451,340450,185
6456,103453,505452,639
4706466,103463,505462,639
4808474,804471,340470,185
6476,103473,505472,639
4906486,103483,505482,639
5008494,804491,340490,185
6496,103493,505492,639
5106506,103503,505502,639
5208514,804511,340510,185
6516,103513,505512,639
5306526,103523,505522,639
5408534,804531,340530,185
6536,103533,505532,639
5506546,103543,505542,639
5608554,804551,340550,185
6556,103553,505552,639
5706566,103563,505562,639
5808574,804571,340570,185
6576,103573,505572,639
5906586,103583,505582,639
6008594,804591,340590,185
6596,103593,505592,639

4.2 Значения диаметров вычисляют по формулам:

D_{2} = D - 2 \times \frac{3}{8} H = D - 0,6495P ; (1)

d_{2} = d - 2 \times \frac{3}{8} H = d - 0,6495P ; (2)

D_{1} = D - 2 \times \frac{5}{8} H = D - 1,0825P ; (3)

d_{1} = d - 2 \times \frac{5}{8} H = d - 1,0825P ; (4)

d_{3} = d - 2 \times \frac{17}{24} H = d - 1,2267P . (5)

Примечание — Номинальные значения диаметра d_{3} приведены для расчетов прочности и определены исходя из среза по впадине наружной резьбы \frac{H}{6} . При расчетах прочности следует учитывать верхнее отклонение es среднего диаметра d_{2} по ГОСТ 16093:

d_{3\text{расч}} = d_{3\text{ном}} - |es| .
