ГОСТ 15589-70. Межгосударственный стандарт. Болты с шестигранной головкой класса точности C. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 15589-70Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 04.03.1970 № 270)

(ред. от 01.07.1995)

Внимание

В соответствии с Приказом Росстандарта от 05.05.2015 № 317-ст с 1 июля 2014 года данный документ действует на территории Российской Федерации только в отношении продукции, поставляемой по Государственному оборонному заказу. Действие данного документа, прекратившего применение на территории Российской Федерации с 1 июля 2014 года Приказом Росстандарта от 28.08.2013 № 571-ст, восстановлено на территории Российской Федерации только в отношении продукции, поставляемой по Государственному оборонному заказу, с 1 июля 2014 года (Приказ Росстандарта от 05.05.2015 № 317-ст). Документ утратил силу на территории Российской Федерации с 1 июля 2014 года в части болтов с резьбой не на всей длине стержня в связи с изданием Приказа Росстандарта от 28.08.2013 № 570-ст, в части болтов с резьбой до головки в связи с изданием Приказа Росстандарта от 28.08.2013 № 571-ст. Взамен введены в действие ГОСТ Р ИСО 4016-2013, ГОСТ Р ИСО 4018-2013 соответственно.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 15589-70"]:::doc
  click n0 "https://bukva.ai/docs/gost-15589-70" "ГОСТ 15589-70. Межгосударственный стандарт. Болты с шестигранной головкой класса точности C. Конструкция и размеры (утв. и введен в действие Постановлением Госстандарта СССР от 04."
  n1["ГОСТ Р ИСО 4016-2013"]:::doc
  click n1 "https://bukva.ai/docs/gost-r-iso-4016-2013" "ГОСТ Р ИСО 4016-2013. Национальный стандарт Российской Федерации. Болты с шестигранной головкой. Класс точности C (утв. и введен в действие Приказом Росстандарта от 28.08.2013 N 57"
  n2["ГОСТ Р ИСО 4018-2013"]:::doc
  click n2 "https://bukva.ai/docs/gost-r-iso-4018-2013" "ГОСТ Р ИСО 4018-2013. Национальный стандарт Российской Федерации. Винты с шестигранной головкой. Класс точности C (утв. и введен в действие Приказом Росстандарта от 28.08.2013 N 57"
  n0 --> n1
  n0 --> n2
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие
Постановлением Комитета стандартов,
мер и измерительных приборов
при Совете Министров СССР

от 4 марта 1970 г. № 270

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ КЛАССА ТОЧНОСТИ C

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hexagon bolts product grade C. Construction and dimensions

ГОСТ 15589-70

Группа Г31

МКС 21.060.10

ОКП 12 8200

Дата введения

1 января 1972 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 04.03.1970 № 270.

3. Стандарт полностью соответствует СТ СЭВ 4729-84.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 1759.0-87 ГОСТ 1759.1-82 ГОСТ 1759.2-82 ГОСТ 1759.4-87 ГОСТ 12414-94 ГОСТ 24670-81 ГОСТ 24705-2004 ГОСТ 27148-86 5 3б 3в 5 3 3а 3 3

6. Ограничение срока действия снято по Протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).

7. Издание (февраль 2010 г.) с Изменениями № 2, 3, 4, 5, 6, утвержденными в феврале 1974 г., марте 1981 г., марте 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 6-85, 6-89, 9-95).

1. Настоящий стандарт распространяется на болты с шестигранной головкой класса точности C с диаметром резьбы от 6 до 48 мм.

(Измененная редакция, Изм. № 4, 5).

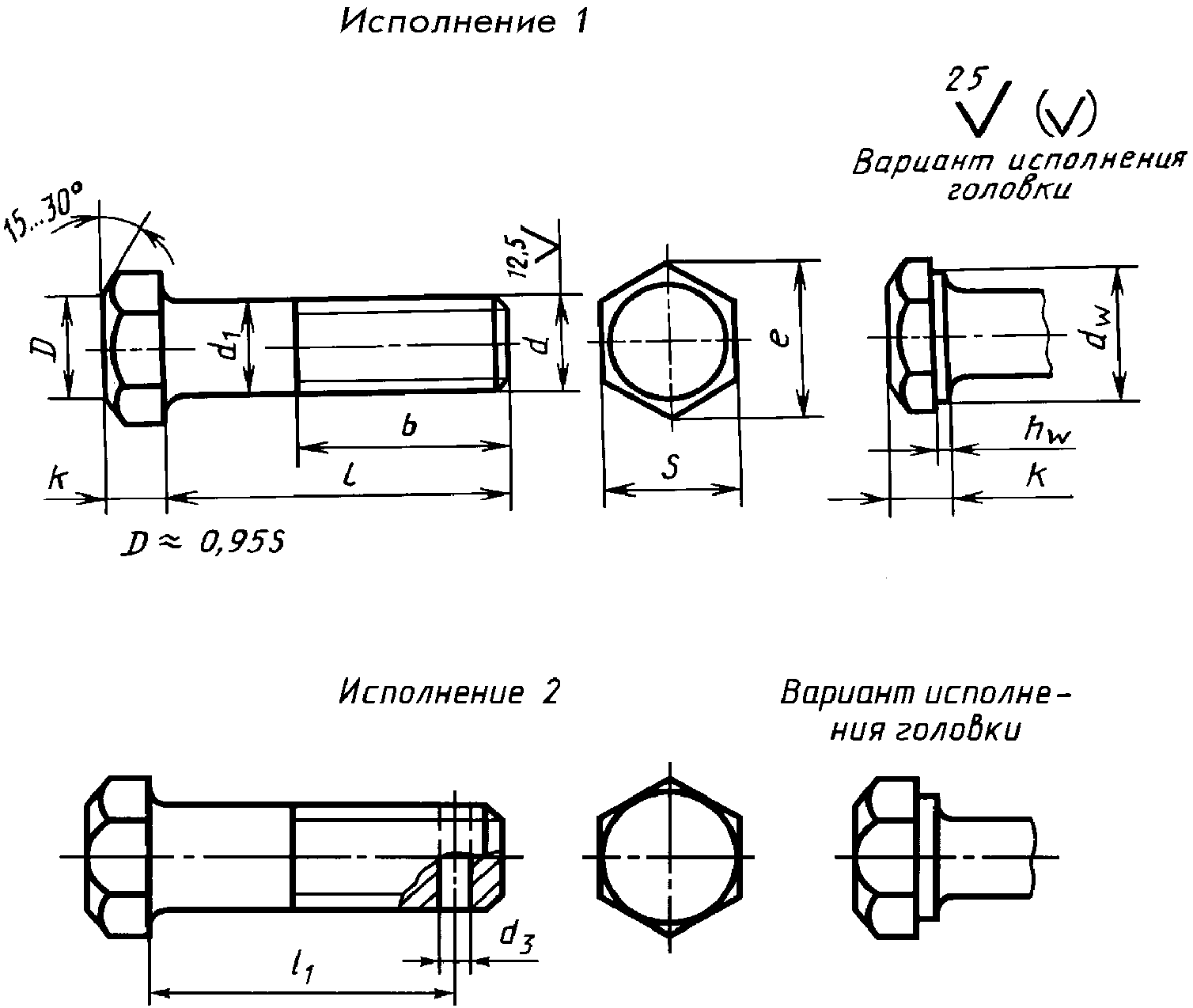

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1, 2.

(Измененная редакция, Изм. № 2 — 6).

Информационные данные

Информационные данные

Таблица 1

мм

Номинальный диаметр резьбы d681012(14)16(18)20(22)24(27)30364248
Шаг резьбы11,251,51,7522,533,544,55
Диаметр стержня d 16810121416182022242730364248
Размер «под ключ» S101316182124273034364146556575
Высота головки k4,05,36,47,58,810,012,012,514,015,017,018,722,526,030,0
Диаметр описанной окружности e, не менее10,914,217,619,922,826,229,633,037,339,645,250,960,871,382,6
d , не менее w8,711,514,516,519,222,024,827,731,433,238,042,751,159,969,4
h wне менее0,150,200,25
не более0,60,8
Диаметр отверстия в стержне d 31,62,02,53,24,05,06,38,0
Диаметр отверстия в головке d 4 H152,02,53,24,05,0
Расстояние от опорной поверхности до оси отверстия в головке l 2 js152,02,83,54,04,55,06,06,57,07,58,59,511,513,015,0

Примечания. 1. Размеры болтов, заключенные в скобки, применять не рекомендуется.

2. Допускается изготавливать болты с размерами, указанными в Приложении 2.

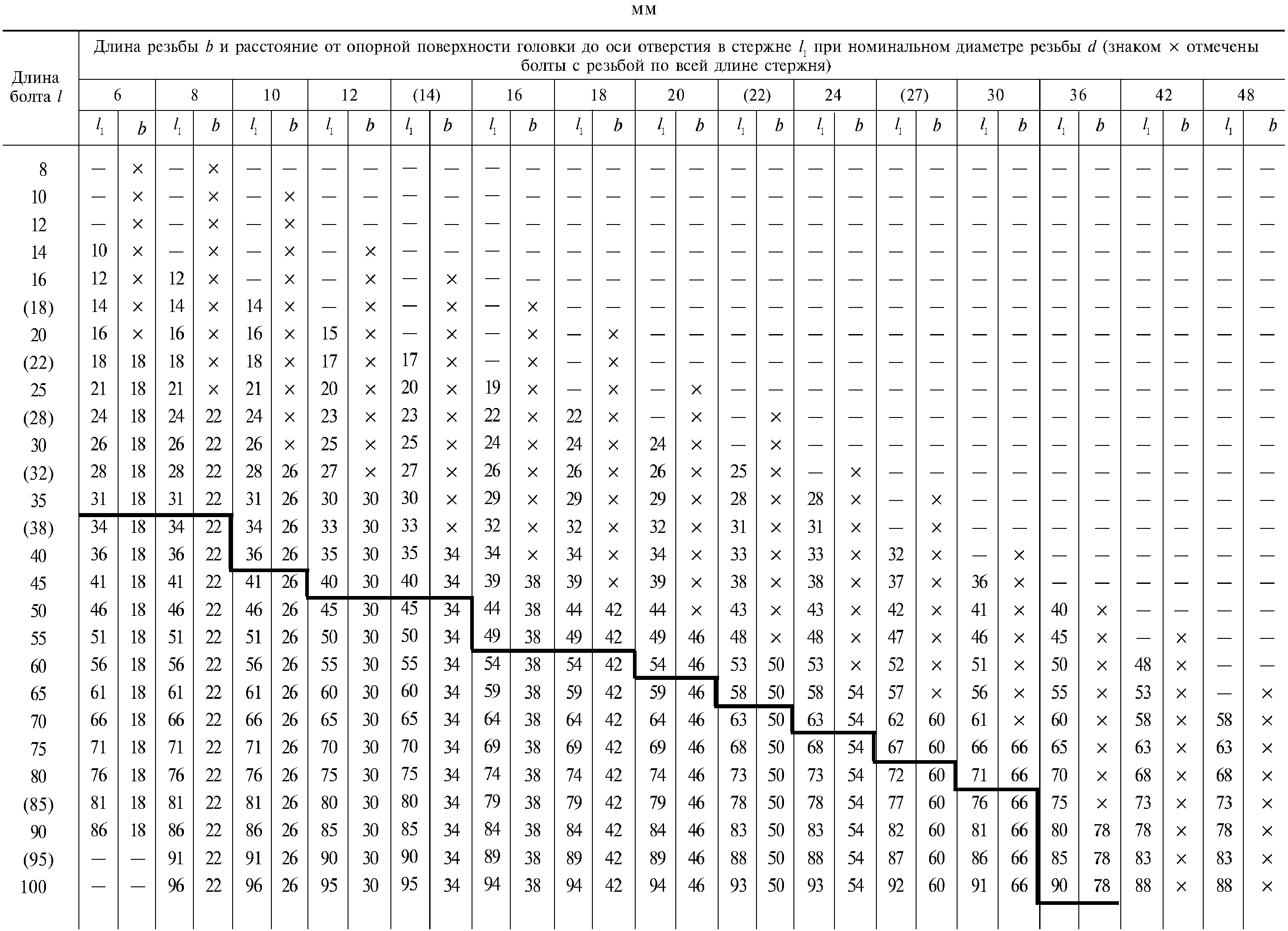

Таблица 2

Информационные данные

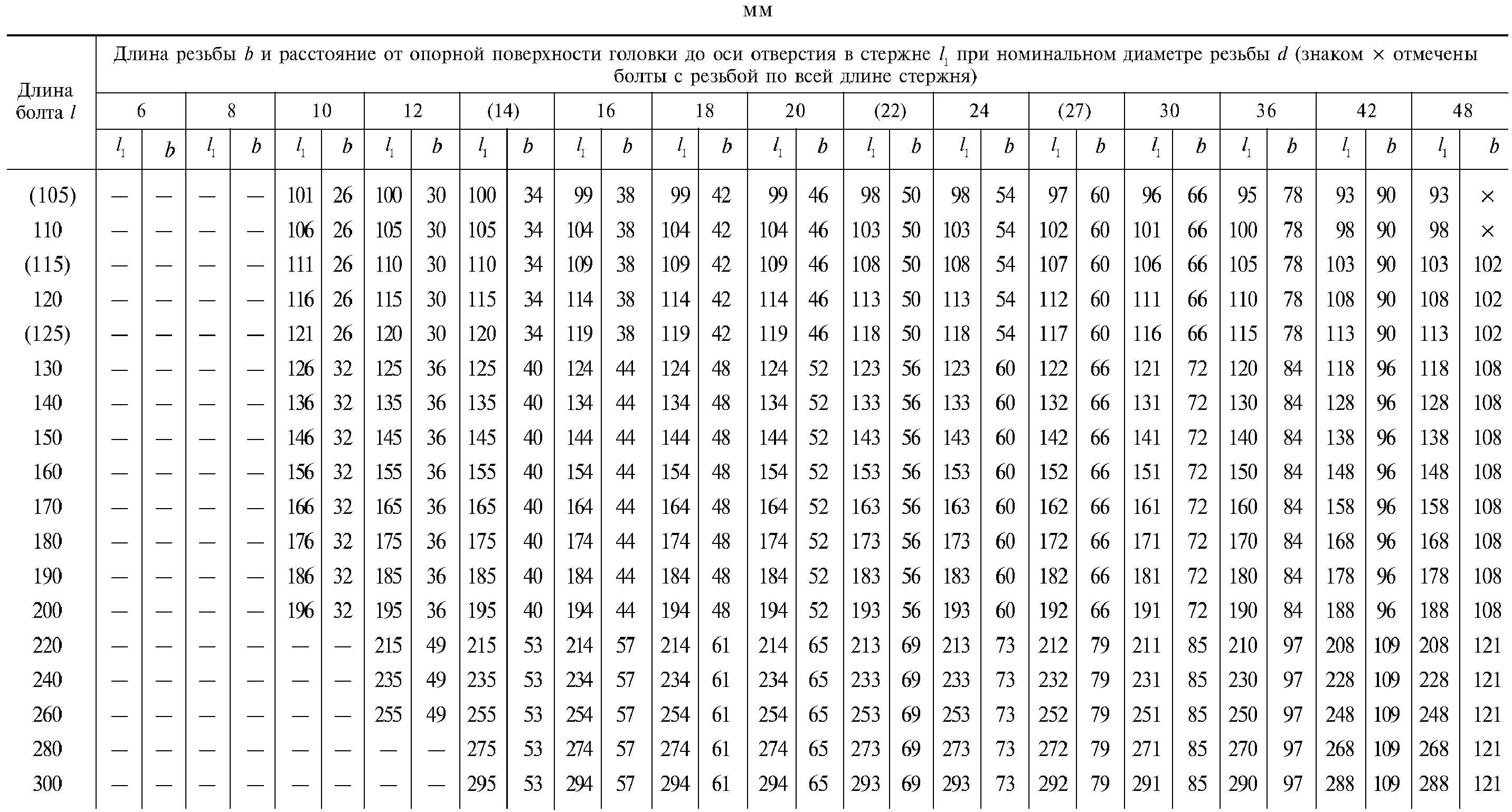

Продолжение табл. 2

Информационные данные

Примечания. 1. Болты с размерами длин, заключенными в скобки, применять не рекомендуется.

2. Болты, для которых значения b расположены над ломаной линией, допускается изготавливать с длиной резьбы до головки.

Пример условного обозначения болта исполнения 1 с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, длиной l = 60 мм, класса прочности 4.6:

Болт M12 x 60.46 (S18) ГОСТ 15589-70

То же, исполнения 2, с размером «под ключ» S = 19 мм, класса прочности 5.6:

Болт 2M12 x 60.56 ГОСТ 15589-70

3. Резьба — по ГОСТ 24705. Сбег и недорез резьбы — по ГОСТ 27148. Концы болтов — по ГОСТ 12414.

(Измененная редакция, Изм. № 5).

3а. Радиус под головкой — по ГОСТ 24670.

3б. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля — по ГОСТ 1759.1.

3в. Допустимые дефекты болтов и методы контроля — по ГОСТ 1759.2.

3а — 3в. (Введены дополнительно, Изм. № 4).

4. Вариант исполнения головки устанавливает изготовитель.

5. Технические требования — по ГОСТ 1759.0 <*>.

<*> На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.

Механические свойства болтов должны соответствовать классам прочности 3.6, 4.6, 4.8, 5.6 и 5.8 по ГОСТ 1759.4 <**>.

<**> На территории Российской Федерации действует ГОСТ Р 52627-2006.

Болты поставляют без покрытия.

(Измененная редакция, Изм. № 5, 6).

5а. Допускается изготавливать болты с диаметром гладкой части стержня d_{1} , приблизительно равным среднему диаметру резьбы.

(Введен дополнительно, Изм. № 3).

5б. Допускается для нанесения знаков маркировки изготавливать болты исполнений 1 и 2 с лункой на торцевой поверхности головки с размерами, не снижающими прочность головки, при этом глубина лунки должна быть не более 0,4k.

(Введен дополнительно, Изм. № 5).

6. (Исключен, Изм. № 2).

7. Масса болтов указана в Приложении 1.

8. (Исключен, Изм. № 4).

Приложение 1

Справочное

МАССА БОЛТОВ (ИСПОЛНЕНИЕ 1)

Длина болтаТеоретическая масса 1000 шт. болтов, кг ~=, при номинальном диаметре резьбы d, мм
l, мм6810121416182022242730364248
84,3068,668-------------
104,7129,39416,68------------
125,11810,12017,82------------
145,52410,85018,9627,89-----------
165,93011,57020,1029,4843,98----------
186,33612,30021,2331,1246,2165,54---------
206,74213,02022,3732,7648,4568,4995,81--------
227,20413,52023,5134,4050,6971,4499,52--------
257,87114,84025,2236,8654,0575,87105,10133,3-------
288,53716,33026,9239,3257,4080,29110,60140,2-------
308,98117,12028,5240,9659,6483,24114,30144,8193,0------
329,42617,91029,4342,5961,8786,19118,00149,4198,6237,0-----
3510,09019,09031,2845,3465,2490,62123,60156,3207,0246,0340,6----
3810,76020,28033,1848,0068,5995,04129,20163,2215,4256,9353,3----
4011,20021,07034,3649,7871,2597,99132,90167,8221,0263,5361,8474,8---
4512,31023,04037,4554,2277,30105,70142,10179,4235,0280,1373,0500,9---
5013,42025,02040,5358,6783,35113,60152,40190,9249,0296,7404,1526,9834,5--
5514,53026,99043,6263,1189,39121,50162,40203,7263,1313,3425,3553,0872,11304-
6015,64028,97046,7067,5595,44129,40172,40216,0278,9329,9446,5579,0909,81356-
6516,76030,94049,7971,99101,50137,30182,40228,4293,8348,8467,7605,1947,414072009
7017,87032,91052,8776,44107,50145,20192,40240,7308,8366,5491,1631,1985,014582076
7518,98034,89055,9680,88113,60153,10202,40253,0323,7384,3513,6659,71023,015092143
8020,09036,86059,0485,33119,60161,00212,40265,0338,6402,1536,1687,51061,015612211
8521,20038,84062,1389,77125,70168,90222,40277,7353,6419,8558,6715,21098,016122278
9022,31040,81065,2194,20131,70176,80232,40290,1368,5437,6581,0743,01141,016632345
95-42,79068,3098,64137,80184,70242,40302,4383,4455,4603,5770,81181,017152412
100-44,76071,38103,10143,80192,60252,40314,7398,3473,2626,0798,51221,017662479
105--74,47107,50149,90200,50262,40327,1413,3490,9648,5826,31261,018262546
110--77,55112,00155,90208,40272,30339,4428,2508,7671,0854,11301,018802614
115--80,63116,40162,00216,30282,30351,8443,1526,5693,5881,81341,019342690
120--83,72120,90168,00224,20292,30364,1458,1544,2716,0909,61381,019892760
125--86,80125,30174,00232,10302,30376,4473,0562,0738,5937,41421,020432831
130--89,89129,70180,10240,00312,30388,8487,9579,8761,0965,21461,020982903
140--96,06138,60192,20255,80332,30413,5517,8615,3806,01021,01541,022073045
150--102,18147,50204,30271,60352,30438,1547,6650,8850,11076,01621,023153187
160--108,38156,40216,40287,40372,30462,8577,5686,4895,91132,01701,024243329
170--114,58165,30228,50303,20392,30487,5607,4721,9940,91188,01780,025333471
180--120,68174,20240,60319,00412,30512,2637,2757,5985,91243,01860,026423614
190--126,88183,10252,70333,80432,30536,9667,1793,01031,01299,01940,027513756
200--133,08191,90264,70350,60452,20561,5697,0828,61076,01354,02020,028603898
220---209,70228,90382,20492,20610,9756,7899,61166,01465,02180,030774182
240---227,50313,10413,80532,20660,3816,4970,81256,01576,02340,032954466
260---245,20337,60445,40572,20709,6876,11042,01346,01687,02500,035134751
280----361,50476,90612,20759,0935,91113,01436,01798,02660,037305035
300----385,70508,50652,20808,3995,61184,01526,01910,02820,039485319

Приложение 1. (Измененная редакция, Изм. № 5, 6).

Приложение 2

Справочное

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ,

ОТРАЖАЮЩИЕ ПОТРЕБНОСТИ НАРОДНОГО ХОЗЯЙСТВА

Размеры в мм

Номинальный диаметр резьбы d10121422
Размер «под ключ» S17192232
Диаметр описанной окружности e, не менее18,720,923,935,0
d , не менее w15,517,220,129,5
Длина болтаТеоретическая1018,10---
lмасса 1000 шт. болтов (исполнение 1), кг ~=12 14 16 18 20 22 25 28 30 32 35 38 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 140 150 160 170 180 190 200 220 240 260 280 30019,24 20,38 21,52 22,65 23,79 24,93 26,64 28,34 29,48 30,85 32,70 34,55 35,78 38,87 41,95 45,04 48,12 51,21 54,29 57,38 60,46 63,55 66,63 69,72 72,80 75,89 78,97 82,05 85,14 88,22 91,31 97,48 103,60 109,80 116,00 122,10 128,30 134,50 — - - — -- 29,75 31,34 32,98 34,62 36,26 38,72 41,18 42,82 44,45 47,20 49,86 51,64 56,08 60,53 64,97 69,41 73,85 78,30 82,74 87,19 91,63 96,06 100,50 105,00 109,40 113,90 118,30 122,80 127,20 131,60 140,50 149,40 158,30 167,20 176,10 185,00 193,80 211,60 229,40 247,10 — -- — 46,52 48,75 50,09 53,23 56,59 59,94 62,18 64,41 67,78 71,13 73,79 79,84 85,89 91,93 97,98 104,00 110,00 116,10 122,10 128,20 134,20 140,30 146,30 152,40 158,40 164,50 170,50 176,50 182,60 194,70 206,80 218,90 231,00 243,10 255,20 267,20 291,40 315,60 339,80 364,00 388,20- — - - — - - — 180,6 186,2 194,6 203,0 208,6 222,6 236,6 250,7 266,5 281,4 296,4 311,3 326,2 341,2 356,1 371,0 385,9 400,9 415,8 430,7 445,7 460,6 475,5 505,4 535,2 565,1 595,0 624,8 654,7 684,6 744,3 804,0 863,7 923,5 983,2

Приложение 2. (Введено дополнительно, Изм. № 5; измененная редакция, Изм. № 6).
