Ограждение инфраструктуры железнодорожного транспорта. Технические требования
(утв. Распоряжением ОАО «РЖД» от 20.08.2020 № 1783/р)
Примечание
Документ введен в действие с 01.10.2020 (Распоряжение ОАО «РЖД» от 20.08.2020 № 1783/р).
Утверждены Распоряжением ОАО «РЖД» от 20 августа 2020 г. № 1783/р
ОГРАЖДЕНИЕ ИНФРАСТРУКТУРЫ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1 Настоящие технические требования (далее — ТТ) распространяются на проектирование, строительство, реконструкцию, капитальный ремонт инфраструктуры железнодорожного транспорта общего пользования и определяют общие требования к конструкциям ограждения:
- устанавливаемым вдоль железнодорожных путей общего пользования;
- территории вокзалов;
- пассажирских платформ, лестничных сходов, пешеходных мостов и других сооружений;
- объектов инфраструктуры (территорий) железнодорожного транспорта от проникновения посторонних лиц и актов незаконного вмешательства;
- зоны пешеходного перехода и пешеходных дорожек на остановочных пунктах;
- от диких и домашних животных.
1.2 Действие настоящих требований не распространяется на:
- ограждения мест проведения строительных работ;
- специальные виды ограждения железнодорожных путей (защитные ограждения переездов);
- ограждения для снегоборьбы, шумозащитные.
1.3 Настоящие технические требования могут применяться при проектировании, строительстве и реконструкции внешних железнодорожных подъездных путей необщего пользования.
В настоящих ТТ использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.010 Единая система защиты от коррозии и старения (ЕСЗКС). Воздух сжатый для распыления лакокрасочных материалов. Технические требования и методы контроля
ГОСТ 9.307 (ИСО 1461) Единая система защиты от коррозии и старения (ЕСЗКС). Покрытия цинковые горячие. Общие требования и методы контроля.
ГОСТ 9.402 Единая система защиты от коррозии и старения (ЕСЗКС). Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию.
ГОСТ 166 Штангенциркули. Технические условия.
ГОСТ 285 Проволока колючая одноосновная рифленая. Технические условия.
ГОСТ 380 Сталь углеродистая обыкновенного качества. Марки.
ГОСТ 427 Линейки измерительные металлические. Технические условия.
ГОСТ 1050 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия.
ГОСТ 2789 Шероховатость поверхности. Параметры и характеристики
ГОСТ 2591 Прокат сортовой стальной горячекатаный квадратный. Сортамент.
ГОСТ 3282 Проволока стальная низкоуглеродистая общего назначения. Технические условия.
ГОСТ 4381 Микрометры рычажные. Общие технические условия
ГОСТ 5264 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры.
ГОСТ 5686 Грунты. Методы полевых испытаний сваями.
ГОСТ 5781 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия.
ГОСТ 6507 Микрометры. Технические условия.
ГОСТ 7502 Рулетки измерительные металлические. Технические условия.
ГОСТ 7948 Отвесы стальные строительные. Технические условия.
ГОСТ 10705 Трубы стальные электросварные. Технические условия.
ГОСТ 13015 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения.
ГОСТ 14192 Маркировка грузов.
ГОСТ 14637 (ИСО 4995) Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия.
ГОСТ 14918 Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия.
ГОСТ 16523 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия.
ГОСТ 19281 Прокат повышенной прочности. Общие технические условия.
ГОСТ 19425 Балки двутавровые и швеллеры стальные специальные. Сортамент.
ГОСТ 23170 Упаковка для изделий машиностроения. Общие требования.
ГОСТ 23118 Конструкции стальные строительные. Общие технические условия
ГОСТ 24045 Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Технические условия.
ГОСТ 24155 Конструкции железобетонные высоких пассажирских платформ. Технические условия.
ГОСТ 26433.1 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления.
ГОСТ 27751 Надежность строительных конструкций и оснований. Основные положения.
ГОСТ 30245 Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия.
ГОСТ 31993 (ISO 2808) Материалы лакокрасочные. Определение толщины покрытия.
ГОСТ Р ИСО 8501-1 Подготовка стальной поверхности перед нанесением лакокрасочных материалов и относящихся к ним продуктов. Визуальная оценка чистоты поверхности. Часть 1. Степень окисления и степени подготовки непокрытой стальной поверхности и стальной поверхности после полного удаления прежних покрытий
ГОСТ Р 50597 Дороги автомобильные и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения. Методы контроля.
ГОСТ Р 52246 Прокат листовой горячеоцинкованный. Технические условия.
ГОСТ Р 52131 Средства отображения информации знаковые для инвалидов. Технические требования.
ГОСТ Р 56268 Руководство по включению экологических аспектов в стандарты на продукцию.
ГОСТ Р 57278 Ограждения защитные. Классификация. Общие положения.
ГОСТ Р 58320 Электроустановки систем тягового электроснабжения железной дороги постоянного тока. Требования к заземлению
ГОСТ Р 58321 Электроустановки систем тягового электроснабжения железной дороги переменного тока. Требования к заземлению
СП 15.13330 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81.
СП 16.13330 Стальные конструкции. Актуализированная редакция СНиП II-23-81*.
СП 20.13330 Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*.
СП 22.13330 Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-83*.
СП 24.13330 Свайные фундаменты. Актуализированная редакция СНиП 2.02.03-85.
СП 25.13330 Основания и фундаменты на вечномерзлых грунтах. Актуализированная редакция СНиП 2.02.04-88.
СП 28.13330 Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85
СП 35.13330 Мосты и трубы. Актуализированная редакция СНиП 2.05.03-84*
СП 42.13330 Градостроительство. Планировка и застройка городских и сельских поселений.
СП 46.13330 Мосты и трубы. Актуализированная редакция СНиП 3.06.04-91
СП 52-101 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.
СП 59.13330 Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001.
СП 62.13330 Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002.
СП 63.13330 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003.
СП 70.13330 Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87.
СП 72.13330 Защита строительных конструкций и сооружений от коррозии.
СП 225.1326000 Станционные здания, сооружения и устройства.
ISO 8501-3 Подготовка стальной поверхности перед нанесением красок и связанных с ними продуктов. Визуальная оценка чистоты поверхности. Часть 2.
ISO 11124 части 1 — 5 Подготовка стальной основы перед нанесением лакокрасочных материалы и относящихся к ним продуктов. Спецификации неметаллического абразива для струйной очистки.
ISO 11126 части 1 — 10 Подготовка стальной основы перед нанесением лакокрасочных материалов и относящихся к ним продуктов. Спецификации неметаллического абразива для струйной очистки.
ISO 19840 Краски и лаки. Антикоррозионная защита стальных конструкций с помощью защитных лакокрасочных систем. Измерение толщины сухой пленки на шероховатой поверхности и критерии приемки.
СТО РЖД 1.02.014-2009 Безопасность объектов высокоскоростного железнодорожного транспорта. Средства защиты объектов от актов незаконного вмешательства. Термины и определения.
СТО РЖД 1.02.018-2009 Безопасность высокоскоростного железнодорожного транспорта. Инженерные средства ограждения и охраны объектов. Технические требования
СТО РЖД 09.011-2016 Инфраструктура железнодорожного транспорта. Требования к размещению, эксплуатации и обслуживанию пассажирских обустройств.
В настоящих ТТ применены термины по СТО РЖД 1.02.014, СП 225.1326000, а также следующие термины с соответствующими определениями:
3.1 железнодорожный пешеходный переход: специально оборудованное место, пересекающее железнодорожные пути, обозначенное знаками и предназначенное для перехода пешеходов.
3.2 станционные здания, сооружения и устройства: Подсистема инфраструктуры железнодорожного транспорта, включающая в себя технологические комплексы зданий, сооружений, устройств для производства на железнодорожных станциях операций с грузами, почтовыми отправлениями и поездами, технического обслуживания и ремонта инфраструктуры железнодорожного транспорта и железнодорожного подвижного состава, а также для обслуживания пассажиров.
3.3 пешеходный сход: Лестничные марши пешеходных тоннелей, мостов и т.д., предназначенные для спуска и подъема пассажиров на пассажирскую платформу, железнодорожную насыпь.
[СТО РЖД 09.011-2016 «Инфраструктура железнодорожного транспорта. Требования к размещению, эксплуатации и обслуживанию пассажирских обустройств»]
3.4 защитные ограждения: Инженерное средство физической защиты, предназначенное для исключения случайного прохода людей, животных, въезда транспорта, препятствующее проникновению нарушителя на территорию охраняемого объекта.
[ГОСТ Р 57278-2016 Ограждения защитные. Классификация. Общие положения, статья 3.10].
3.5 ограждение железнодорожных путей: Инженерное сооружение, препятствующее проходу в зоны повышенной опасности, связанные с движением поездов.
3.6 дополнительное ограждение: Часть защитного ограждения, предназначенная для усиления защитных свойств основного ограждения и создания дополнительных препятствий нарушителю для проникновения на охраняемый объект через ограждение.
[ГОСТ Р 57278-2016 Ограждения защитные. Классификация. Общие положения, статья 3.12].
3.7 дополнительное нижнее ограждение: Часть защитного ограждения, предназначенная для повышения сложности преодоления основного ограждения под полотном ограждения, в том числе подкопа.
3.8 удерживающее пешеходное ограждение: Устройство, предназначенное для удержания пешеходов от падения при их движении по тротуарам, расположенным на мостовых сооружениях или по пассажирским платформам, по лестничным сходам и для предотвращения доступа к границе перепада высот.
3.9 ограждение сигнальное: Предохранительное ограждение, предназначенное для обозначения опасной зоны.
[СТО РЖД 09.011-2016 Инфраструктура железнодорожного транспорта. Требования к размещению, эксплуатации и обслуживанию пассажирских обустройств, статья 3.1.24]
3.10 опора ограждения (основная, промежуточная опора): Элемент конструкции, предназначенный для монтажа полотна ограждения.
[ГОСТ Р 57278-2016 Ограждения защитные. Классификация. Общие положения, статья 3.14].
3.11 опора ограждения откосная: Опора, установленная под углом и закрепленная к основной опоре ограждения, для обеспечения устойчивости системы ограждения и для натяжения полотна ограждения.
3.12 полотно ограждения: Элемент конструкции, представляющий собой физический барьер, препятствующий проникновению.
3.13 элементы крепления ограждения: Устройства для крепления элементов ограждения к опорам и между собой, включая крепежные изделия.
3.14 секция ограждения: Участок полотна ограждения между соседними опорами. Длина секции соответствует расстоянию между соседними опорами.
3.15 секционное ограждение: Ограждение, где в качестве полотна ограждения используются отдельные элементы с длиной, равной длине секции.
3.16 рулонно-секционное ограждение: Ограждение, где в качестве полотна ограждения используются сетка сварная рулонная.
3.17 антивандальные пластины: Элементы ограждения, представляющие собой металлические полосы с антикоррозионным покрытием, образующие антивандальную систему вплетением сквозь сетку ограждения между вертикальных проволок и креплением на опорах.
3.18 высота ограждения: Расстояние в вертикальной плоскости от наиболее высокой точки полотна ограждения до уровня земли.
3.19 поручень перильный: Верхний горизонтальный элемент пешеходного ограждения, предотвращающий падение человека.
4. Общие требования к ограждениям
4.1 Элементы ограждения должны обладать устойчивостью к внешним воздействиям в условиях эксплуатации, быть ремонтопригодными.
4.2 Конструкция ограждения не должна препятствовать водоотводу и увеличивать снегозаносимость.
4.3 Ограждения классифицируются по конструкции полотна ограждение:
4.4 Ограждения классифицируются по степени просматриваемости:
4.5 Ограждения классифицируются по материалу изготовления:
4.6 Распределение ограждений по группам назначения представлено в таблице 1.
Распределение ограждений по группам
4.7 Детальное распределение ограждений по группам в зависимости от назначения приведено в Приложении А.
4.8 Ограждение от несанкционированного доступа граждан и ограждение периметра станционных зданий, сооружений и устройств.
4.8.1 Ограждение от несанкционированного доступа не должно иметь:
- примыкающих пристроек, кроме зданий, являющихся составной частью периметра;
- узлов и конструкций, облегчающих его преодоление;
- незапираемых ворот, дверей и калиток.
4.8.2 Допускается примыкать ограждение к зданию и сооружению высотой не менее принятой в конструкции ограждения, если их границы совпадают с положением ограждения.
4.8.3 Ограждение должно обеспечивать просматриваемость и применение технических средств охраны.
4.8.4 Ограждения по используемой системе контроля подразделяются на следующие группы:
- без дополнительных систем дистанционного контроля целостности конструкции ограждения, видеонаблюдения, освещения и т.п.;
- со встроенной системой дистанционного контроля целостности основных защитных элементов конструкции;
- с техническими средствами обеспечения транспортной безопасности объектов инфраструктуры железнодорожного транспорта (системы сигнализации, системы видеонаблюдения, системы контроля и управления доступом, системы оповещения, системы охранного освещения, средства связи, системы электропитания).
4.8.5 Высоту ограждения от несанкционированного доступа граждан к инфраструктуре железнодорожного транспорта назначают не менее 2,0 м без учета высоты снежного покрова. Допускается установка дополнительного ограждения по верху основного, затрудняющего его преодоление, и устройство противоподкопного усиления глубиной не менее 0,4 м.
4.8.6 Расстояние от уровня поверхности установки ограждения до нижней части полотна ограждения не должно превышать 100 мм.
4.8.7 Ограждения, подходящие к железнодорожным переездам, должны быть просматриваемыми и не ограничивать обзорность в соответствии с требованиями ГОСТ Р 50597.
4.8.8 В зонах примыкания к пешеходным переходам непосредственно на ограждении должны устанавливаться необходимые указатели направления движения пешеходов и знаки с учетом требований ГОСТ Р 52131.
4.8.9 Ограждения порталов тоннелей должны учитывать рельеф местности и характеристики конструкции портала.
4.8.10 Ограждения, предназначенные для защиты периметра объектов в рамках обеспечения защиты от актов незаконного вмешательства в зоне транспортной безопасности, должны соответствовать требованиям ГОСТ Р 57278.
4.8.11 Ограждения административных зданий и железнодорожных вокзалов должны учитывать архитектуру объекта в соответствии с утвержденным градостроительным планом населенного пункта.
4.9 Пешеходные ограждения
4.9.1 Пешеходные ограждения должны иметь перильный поручень.
4.9.2 Высота пешеходных ограждений мостов должна соответствовать СП 35.13330 и быть не менее 1,1 м.
4.9.3 Высота следующих пешеходных ограждений по СП 225.1326000 должна быть не менее 1,1 м:
- ограждения зданий, расположенные в междупутье;
- ограждения на высоких платформах, а также на лестничных сходах и входа на пешеходные мосты;
- предохранительные барьеры, находящиеся в местах выхода из помещений, вблизи автотранспортного проезда или железнодорожного пути, пересечения служебных переходов с автотранспортными проездами или железнодорожными путями;
- сигнальные ограждения, устанавливаемые на расстоянии не менее 2 м от края платформы со стороны движения скоростного поезда, с предусмотренными проходами для пассажиров шириной не менее 2 м.
4.9.4 Для ограждения, устраиваемого вдоль железнодорожного пути от торцевого схода с пассажирской платформы до места перехода через железнодорожный путь, высоту назначают согласно требованию СП 225.1326000 не менее 0,9 м, за исключением месторасположения данного ограждения на территории транспортно-пересадочного узла или транспортно-пересадочного комплекса, где высоту ограждения назначают не менее 1,1 м.
4.9.5 Ограждения для маломобильных групп населения, расположенные на железнодорожных вокзалах, должны удовлетворять требованиям СП 59.13330.
4.9.6 Пешеходное ограждение должно выдерживать значение горизонтальной сосредоточенной нагрузки на поручень 1,27 кН (в любом месте по длине поручня).
4.9.7 Расстояние от уровня поверхности установки пешеходных ограждений до нижней части полотна ограждения не должно превышать 150 мм.
4.9.8 Расстояние от уровня установки мостовых пешеходных ограждений до нижней части полотна ограждения секции не должно превышать 100 мм.
4.9.9 Над деформационными швами пролетного строения в пешеходном ограждении должна быть обеспечена возможность перемещения, соответствующего перемещению в деформационном шве, при сохранении в зоне перекрытия деформационного шва требуемой удерживающей способности ограждения.
4.10 Ограждение от диких и домашних животных
4.10.1 Высота ограждения для ограничения доступа животных, установленных вдоль железнодорожных путей с обеих сторон и на участках пересечения путей миграции диких животных с железнодорожными путями, назначается не менее 2,0 м, а в районах с глубиной снежного покрова более 1 м — не менее 2,5 м.
4.10.2 Расстояние от уровня поверхности установки ограждения до нижней части полотна назначается в зависимости из требований к размеру ячеек, но не более 100 мм.
4.10.3 Допускается во избежание устройства подкопа заглублять полотно ограждения в грунт на глубину не менее 0,3 м.
5. Требования к секционным ограждениям
5.1 Расчет на прочность и устойчивость ограждений производят в соответствии с ГОСТ 27751, СП 16.13330, СП 22.13330, СП 24.13330, СП 63.13330, СП 52-101.
5.2 Секционные ограждения могут быть глухими и просматриваемыми.
5.3 Для определения прочности и устойчивости глухого ограждения выполняют расчеты в соответствии с СП 20.13330 на ветровую нагрузку, собственный вес, а также нагрузку от аэродинамического воздействия.
5.4 Глухое ограждение должно быть устойчиво к действию распределенной нагрузки на полотно ограждения не менее 130 кгс/м2.
5.5 Ограждения, имеющие просветность более 85% должны выдерживать распределенную нагрузку на полотно ограждения не менее 20 кгс/м2.
5.6 Секционные ограждения могут быть изготовлены:
а) железобетонные изделия заводского изготовления.
а) решетчатые с заполнением полотна из труб;
б) сетчатые с заполнением полотна из сварной сетки (панели);
в) листовые с заполнением полотна из профилированного листа.
а) каменные конструкции с металлическими изделиями.
5.7 Ограждение секционное из железобетонных изделий
5.7.1 Пешеходные ограждения из железобетонных конструкций с использованием тяжелого бетона применяются только для сборных высоких боковых и промежуточных платформ для посадки и высадки пассажиров, расположенных у путей прямых в плане и кривых радиусом более 600 м и на уклонах до 20‰ в профиле на железных дорогах общего и необщего пользования и должны соответствовать требованиям ГОСТ 24155.
5.7.2 Железобетонные конструкции ограждения периметра должны соответствовать требованиям к панелям ограждений платформ по ГОСТ 24155 с учетом пунктов 5.7.3 - 5.7.7.
5.7.3 Длина секции ограждения должна быть от 2,5 до 4,0 м.
5.7.4 Толщина секции ограждения из железобетона должна быть не менее 0,15 м.
5.7.5 Элементы ограждения из железобетона должны иметь антикоррозионное однокомпонентное акриловое покрытие, устойчивое к климатическим воздействиям в месте эксплуатации. Нанесение покрытия в условиях строительно-монтажной площадки должно производиться после подготовки поверхности к окраске согласно требованиям подраздела Г.2 приложения Г. Толщина покрытия должна быть не менее 200 мкм.
5.7.6 Арматура и закладные детали конструкций должны удовлетворять требованиям пунктов 5.5.3 - 5.5.8 ГОСТ 24155.
5.7.7 Стальные закладные детали должны иметь полимерное антикоррозионное покрытие толщиной не менее 200 мкм.
5.8 Требования к полотну секционного решетчатого ограждения из металла
5.8.1 Секционные ограждения из металла решетчатые изготавливаются из профильных труб по ГОСТ 2591 и ГОСТ 30245 в заводских условиях.
5.8.2 Типовая длина секций ограждений должна быть не менее 3,0 м, для пешеходных — не более 2,0 м. Допускается изменение длины секции для переходных участков ограждения (начальный, конечный участки, углы поворота, переход через коммуникации и т.п.).
5.8.3 Полотно ограждений должно иметь заполнение, исключающее возможность падения или проникновения пешеходов. Расстояния в свету между элементами заполнения полотна ограждения и между опорой и полотном ограждения не должны превышать 150 мм. Допускается для пешеходных ограждений, обеспечивающих функцию направления движения, использование ограждения перильного типа с расположением на разной высоте двух перекладин.
5.8.4 Верхняя часть элементов заполнения должна закрываться горизонтальными элементами, представляющими собой профили в верхней части секции ограждения.
5.8.5 Сварные швы элементов ограждения должны быть выполнены согласно требованиям ГОСТ 5264.
5.8.6 Расчетное сопротивление металла швов сварных соединений с угловыми швами при производстве секций ограждений должно соответствовать приложению Г СП 16.13330 и быть не менее 490 Н/мм2.
5.8.7 Швы сварных соединений конструкции по окончании сварки должны быть очищены от шлака, брызг и натеков металла. Приваренные сборочные приспособления и выводные планки надлежит удалять без применения ударных воздействий и повреждения основного металла, а места их приварки зачищать до основного металла с удалением всех дефектов.
5.8.8 Класс прочности болтов для крепления элементов ограждения к опорам и между собой назначают согласно приложению Г и пункту 5.6 СП 16.13330 и должно быть не менее 5.6 при работе болтов на срез не рассчитываемых на усталость.
5.8.9 Конструкции ограждения должны иметь антикоррозионное покрытие толщиной:
- по технологии статического нанесения — не менее 100 мкм;
- с применением лакокрасочных материалов — не менее 200 мкм;
- горячее цинковое покрытие по ГОСТ 9.307 - не менее 100 мкм.
5.8.10 Окраску полотна секционного решетчатого ограждения рекомендуется осуществлять на заводе-изготовителе.
5.8.11 Если инструкцией по монтажу ограждения предусмотрено использование металлорежущих и/или сварочных операций, то в составе комплекта для монтажа должны быть средства запасного защитного покрытия полотна ограждения.
5.8.12 Нанесение защитного покрытия по 5.8.9 в условиях строительно-монтажной площадки должно производиться после подготовки поверхности к окраске согласно требованиям подраздела Г.1 приложения Г.
5.8.13 Допустимые отклонения геометрических параметров элементов ограждения от номинальных не должны превышать значений, представленных в таблице 2.
Допустимые отклонения геометрических параметров элементов ограждения
| Наименование параметра | Предельное отклонение | Инструмент контроля |
| Поперечное сечение элементов | +/- 1,5 мм | Измерительная металлическая линейка по ГОСТ 427 или штангенциркуль ШЦ-3 по ГОСТ 166 |
| Длина | +/- 5,0 мм | Рулетка 2-го класса точности по ГОСТ 7502 |
| Толщина стенки | +/- 0,14 мм <*> | Штангенциркуль МЦ-3 по ГОСТ 166 |
| Разность длин диагоналей секций | 5,0 мм | Рулетка 2-го класса точности по ГОСТ 7502 |
| Отклонения от плоскостности (неплоскостность) секций | 5,0 мм | Измерительная металлическая линейка по ГОСТ 427, шнур строительный, отвес строительный по ГОСТ 7948 |
| <*> Предельное отклонение от нормативного значения указано для толщины стенки 1,5 мм. Для другой толщины стенки допустимые отклонения не должны превышать значений, указанных в документации на прокат, из которого изготавливаются элементы. | ||
5.9 Требования к полотну металлического секционного ограждения с применением сетки сварной (панелей)
5.9.1 Типовая длина элемента полотна ограждения (далее — панели) из сетки сварной должна быть не менее 3,0 м. Допускается изменение длины секции для переходных участков ограждения (начальный, конечный участки, углы поворота, переход через коммуникации и т.п.).
5.9.2 Конструкция панели при высоте 2,0 м и более должна иметь не менее 4 ребер жесткости в виде изгиба прутков в разной плоскости, при высоте до 1,5 м не менее 2 ребер.
5.9.3 Панели должны изготавливаться из оцинкованной проволоки по ГОСТ 3282 диаметром от 4,0 мм до 5,0 мм (до нанесения антикоррозионного покрытия) методом контактной сварки.
5.9.4 Не допускается не сваренных пересечений проволоки.
5.9.5 Расстояние между вертикальными осями проволоки ограждения должно быть 50 мм. Расстояние между горизонтальными проволоками может иметь переменное значение. Минимальное расстояние между осями проволоки должно быть 50 мм, максимальное — 100 мм. В случае некратного количества ячеек заданной ширине полотна допускается расстояние между горизонтальными проволоками сделать кратным 25 мм.
5.9.6 Применение полотна ограждения без антикоррозионного заводского покрытия запрещено. Толщина антикоррозионного покрытия полотна ограждения методом статического напыления должна быть не менее 100 мкм.
5.9.7 Допустимые отклонения геометрических параметров панелей от номинальных не должны превышать значений, представленных в таблице 3.
Допустимые отклонения геометрических параметров панелей
| Наименование параметра | Предельное отклонение от нормативного значения | Инструмент контроля |
| Ширина | +/- 0,5% | Рулетка 2-го класса точности по ГОСТ 7502 |
| Длина | +/- 5 мм | |
| Размер ячейки | +/- 10% | Измерительная металлическая линейка 2-го класса точности по ГОСТ 427 |
| Длина свободных концов горизонтальной проволоки не более | Не допускается | |
| Длина свободных концов вертикальной проволоки | Не допускается | |
| Диаметр проволоки | +/- 0,16 мм <*> | Штангенциркуль МЦ-3 по ГОСТ 166, микрометр по ГОСТ 6507 |
| Разность длин диагоналей | 5,0 мм | Рулетка 2-го класса точности по ГОСТ 7502 |
| Отклонения от плоскостности (неплоскостность) | 5,0 мм | Измерительная металлическая линейка по ГОСТ 427, шнур строительный, отвес строительный по ГОСТ 7948 |
| <*> Предельное отклонение от нормативного значения указано для диаметра проволоки 4,0 мм. Для другого диаметра проволоки допустимые отклонения не должны превышать значений, указанных в документации на проволоку, из которой производится сетка сварная. | ||
5.10 Требования к полотну металлического секционного ограждения с применением профильного листа
5.10.1 Толщина стали для изготовления профильного листа должна быть не менее 1,5 мм.
5.10.2 Профильный лист для полотна ограждения изготавливается по ГОСТ 24045.
5.10.3 Типовая длина профильного листа должна быть не менее 3,0 м и кратной шагу опор. Допускается изменение длины профильного листа для переходных участков ограждения (начальный, конечный участки, углы поворота, переход через коммуникации и т.п.).
5.10.4 Толщина металлических горизонтальных элементов, к которым крепится профильный лист должна быть не менее 1,5 мм.
5.10.5 Профильный лист для полотна ограждения и горизонтальные элементы должны иметь цинковое и полимерное покрытия. Толщина полимерного покрытия ограждения методом статического напыления должна быть не менее 100 мкм.
5.11 Каменные конструкции
5.11.1 Каменные конструкции применяют совместно с секциями из металла.
5.11.2 Требования к металлическим элементам должны соответствовать 5.8 и 5.9.
5.11.3 Каменные конструкции должны соответствовать требованиям СП 15.13330 и СП 70.13330.
5.11.4 Толщину каменной конструкции подбирают в соответствии с пунктом 9.1.9 СП 70.13330.
5.11.5 При возведении стен из керамических камней должен применяться полнотелый или специальный (профильный) лицевой кирпич морозостойкостью не менее F1 числом циклов испытаний 50 с защитой от увлажнения.
5.11.6 Марку кладочного раствора по морозостойкости следует принимать по таблице Ж.2 СП 28.13330.
6. Требования к рулонно-секционным ограждениям
6.1 В качестве полотна рулонно-секционного ограждения применяют сетку сварную.
6.2 Применение полотна ограждения из плетеных, тканых или витых металлических конструкций, а также сеток из полимерных материалов не допускается.
6.3 Полотно рулонно-секционного ограждения должно изготавливаться из оцинкованной проволоки по ГОСТ 3282 диаметром от 2,2 мм до 3,0 мм (до нанесения антикоррозионного покрытия) методом контактной сварки.
6.4 Длина рулона сетки сварной должна быть стандартной, составляющей не менее 15 м. По согласованию длина рулона сетки сварной может быть изменена.
6.5 Допускается (за исключением крайней проволоки) не более пяти не сваренных пересечений проволоки на одном квадратном метре полотна ограждения для участка сетки с шагом продольных прутков 50 мм и не более трех не сваренных пересечений проволоки на одном квадратном метре полотна ограждения для участка сетки с шагом продольных прутков 100 мм.
6.6 Расстояние между вертикальными осями проволоки рулонно-секционного ограждения должно быть 50 мм. Расстояние между горизонтальными проволоками может иметь переменное значение. Минимальное расстояние между осями проволоки должно быть 50 мм, максимальное — 100 мм, кратность — 50 мм. В случае некратного количества ячеек заданной ширине полотна допускается расстояние между горизонтальными проволоками сделать кратным 25 мм.
6.7 Горизонтальная проволока полотна ограждения может иметь гнутый профиль (галочка).
6.8 Допустимые отклонения геометрических параметров полотна рулонно-секционного ограждения от номинальных не должны превышать значений, представленных в таблице 4.
Допустимые отклонения геометрических параметров полотна рулонно-секционного ограждения
| Наименование параметра | Предельное отклонение от нормативного значения | Инструмент контроля |
| Ширина полотна ограждения | +/- 0,5% | Рулетка 2-го класса точности по ГОСТ 7502 |
| Длина полотна ограждения | +/- 1,5% | |
| Размер ячейки | +/- 10% | Измерительная металлическая линейка 2-го класса точности по ГОСТ 427 |
| Длина свободных концов горизонтальной проволоки не более | 50 +/- 10 мм | |
| Длина свободных концов вертикальной проволоки | Не допускается | |
| Диаметр проволоки | +/- 0,12 мм <*> | Штангенциркуль МЦ-3 по ГОСТ 166, микрометр по ГОСТ 6507 |
| <*> Предельное отклонение от нормативного значения указано для диаметра проволоки 2,2 мм. Для другого диаметра проволоки допустимые отклонения не должны превышать значений, указанных в документации на проволоку, из которой производится сетка сварная. | ||
6.8.1 Применение полотна ограждения без заводского антикоррозионного покрытия запрещено. Толщина антикоррозионного покрытия полотна рулонно-секционного ограждения должна быть не менее 250 мкм.
6.8.2 Полотно ограждения должно иметь антивандальные пластины (антивандальное ограждение) с целью повышения защитных свойств ограждения от несанкционированного доступа.
6.8.3 Ширина пластины назначается в зависимости от расстояния между горизонтальными проволоками сетки (расстояние минус 10 мм). Толщина пластины должна быть от 0,7 до 0,9 мм. Длина пластины назначается равной длине секции плюс 100 мм.
6.8.4 Количество антивандальных пластин зависит от высоты ограждения и назначается не менее трех.
6.8.5 Антивандальная пластина должна иметь заводское полимерное антикоррозийное покрытие толщиной не менее 80 мкм.
6.8.6 Антивандальная пластина крепится на опорах ограждения на самонарезающие винты, в том числе антивандальные. Количество антивандальных самонарезающих винтов в месте крепления — не менее 1 шт.
6.8.7 Допустимые отклонения геометрических параметров антивандальной пластины от номинальных не должны превышать значений, представленных в таблице 5.
Допустимые отклонения геометрических параметров антивандальной пластины
| Наименование параметра | Предельное отклонение от нормативного значения | Инструмент контроля |
|---|---|---|
| Ширина | +/- 2,0 мм | Измерительная металлическая линейка по ГОСТ 427 или штангенциркуль МЦ-3 по ГОСТ 166 |
| Длина | +/- 5,0 мм | Рулетка 2-го класса точности по ГОСТ 7502 |
| Толщина | +/- 0,06 мм | Штангенциркуль МЦ-3 по ГОСТ 166 |
7. Требования к опорам ограждений
7.1 Выбор конструкций опор зависит от типа ограждения, высоты, применяемых материалов, рельефа местности.
7.2 Опоры из профилированного металлопроката для ограждений с применением секций из железобетона или секций каменной конструкции назначают согласно СП 16.13330 и ГОСТ 19425 с учетом толщины конструкции железобетонных изделий и функционального назначения.
7.3 Для предотвращения попадания внутрь опоры с замкнутым сечением влаги и прочих загрязнений на ее верхнем торце устанавливают заглушку соответствующего размера.
7.4 Шаг опор ограждения на прямолинейном участке выбирается согласно длине секции или кратной длине рулона и должен составлять не менее 3,0 м, за исключением пешеходного ограждения на высоких платформах, шаг опор на которых должен составлять 2,0 м.
7.5 Шаг откосных опор назначают от 30 до 45 м. Откосные опоры дополнительно устанавливают в местах резкой перемены продольного профиля (у выемок, насыпей) и в углах поворота трассы ограждения.
7.6 Опоры должны изготавливаться из сталей по ГОСТ 380, ГОСТ 1050, ГОСТ 16523, ГОСТ 14918 и ГОСТ Р 52246.
7.7 Опоры могут применяться из стальных гнутых замкнутых профилей квадратного и прямоугольного сечения.
7.8 Толщина стали для изготовления опор должна быть не менее 1,5 мм. Толщина стали для изготовления откосных опор должна быть не менее 1,4 мм.
7.9 Размеры поперечного сечения прямоугольных (квадратных) опор ограждения (основных, промежуточных) должны быть не менее 60 x 60 мм. Размеры поперечного сечения откосных опор не нормируются.
7.10 Опоры ограждения заводского исполнения должны иметь заводское антикоррозионное покрытие.
7.11 Опоры ограждения должны иметь антикоррозионное покрытие толщиной:
- по технологии статического нанесения — не менее 100 мкм;
- с применением лакокрасочных материалов — не менее 200 мкм;
- горячее цинковое покрытие по ГОСТ 9.307 - не менее 100 мкм.
7.12 Если инструкцией по монтажу ограждения предусмотрено использование металлорежущих и/или сварочных операций, то в составе комплекта для монтажа должны быть средства запасного защитного покрытия опор.
7.13 Нанесение защитного покрытия на опоры по 7.11 в условиях строительно-монтажной площадки должно производиться после подготовки поверхности к окраске согласно требованиям подраздела Г.1 приложения Г.
7.14 Допустимые отклонения геометрических параметров опор ограждения от номинальных не должны превышать значений, представленных в таблице 6.
Допустимые отклонения геометрических параметров опор ограждения
| Наименование параметра | Предельное отклонение от нормативного значения | Инструмент контроля |
| Поперечное сечение | +/- 1,5 мм | Измерительная металлическая линейка по ГОСТ 427 или штангенциркуль ШЦ-3 по ГОСТ 166 |
| Длина | +/- 10,0 мм | Рулетка 2-го класса точности по ГОСТ 7502 |
| Толщина стенки | +/- 0,14 мм <*> | Штангенциркуль МЦ-3 по ГОСТ 166 |
| Прямолинейность | 1 мм на 1 м длины | Измерительная металлическая линейка по ГОСТ 427, шнур строительный, отвес строительный по ГОСТ 7948 |
| <*> Предельное отклонение от нормативного значения указано для толщины стенки 1,4 — 1,5 мм. Для другой толщины стенки допустимые отклонения не должны превышать значений, указанных в документации на прокат, из которого изготавливаются опоры. | ||
8. Требования к элементам крепления
8.1 Элементы крепления предназначены для соединения опор, полотна ограждения и элементов различных ограждений.
8.2 Элементы крепления должны обеспечить легкость в монтаже, прочность при эксплуатации, возможность демонтажа при ремонте.
8.3 Элементы крепления откосных опор рулонно-секционного ограждения должны обеспечивать необходимую жесткость и возможность передачи соответствующих усилий.
8.4 Элементы крепления должны иметь антикоррозионное покрытие толщиной:
- по технологии статического нанесения — не менее 60 мкм.
- горячие оцинкованное покрытие — не менее 40 мкм.
8.5 Шаг в осях между креплениями по длине опоры ограждения назначается равным и выбирается в зависимости от ширины полотна ограждения и должен быть не более представленных значений в таблице 7.
Количество креплений на одну опору
8.5.1 Крепление для стыковки смежных рулонов устанавливают через 200 мм в шахматном порядке на всю ширину полотна ограждения.
8.5.2 Стыковку секционного ограждения производят к опорам с помощью элементов крепления рекомендованных предприятием-изготовителем.
8.5.3 Допускается отклонение геометрических размеров элементов крепления от заявленных предприятием-изготовителем не более чем на 2 мм в большую сторону.
8.5.4 В комплект крепления полотна рулонно-секционного ограждения с применением антивандальных пластин должны входить антивандальные гайки.
9.1 Фундаменты ограждения применяемые для железобетонных или каменных конструкций рассчитывают по двум группам предельных состояний — по несущей способности и по деформациям (осадкам, кренам, прогибам и пр.).
9.2 Для ограждений из железобетонных изделий или каменных конструкций необходимо применять следующие типы фундаментов:
- столбчатый фундамент;
- ленточный монолитный фундамент, устраиваемый по всей длине ограждения;
- свайные фундаменты (висячие сваи или сваи-стойки), устраиваемые, когда инженерно-геологическая обстановка не позволяет применить ленточные фундаменты.
9.3 В качестве фундамента металлического ограждения могут выступать бетонный фундамент (скважины, заполненные бетоном); железобетонный фундамент (скважины, заполненные бетоном, с установленными в них дополнительными арматурными каркасами); винтовые, буронабивные и буровые сваи с опорной площадкой для крепления опор ограждения.
9.4 При размещении глухих ограждений из железобетона или каменной конструкции, а также комбинированных ограждений учитывают расположение водоотводных сооружений — кюветов, лотков, дренажей, находящихся в зоне установки. Недопустима организация проемов в нижней части ограждения для водоотвода с железнодорожных путей. Пропуск воды с железнодорожных путей необходимо осуществлять через водоотводные сооружения (каналы).
9.5 Устройство фундаментов ограждений вблизи коммуникаций, кабельных линий, устройств железнодорожной автоматики, телемеханики и иных железнодорожных коммуникаций должны проводиться в соответствии с нормативной документацией на эти коммуникации. При невозможности расположения в соответствии с требованиями, обеспечивается их вынос.
9.6 Величина разрыва фундамента таких ограждений в зоне прохода над существующими коммуникациями принимается согласно подразделу 12.35 СП 42.13330, приложению В СП 62.13330. Расчеты и конструкция фундамента в зоне прохода ограждения над коммуникациями выполняется индивидуально в зависимости от расстояния между стойками в данной зоне.
9.7 Расчет фундамента ограждения следует выполнять согласно требованиям СП 22.13330, СП 24.13330 и СП 25.13330.
9.8 Ленточные фундаменты ограждения должны иметь гидроизоляцию согласно требованиям СП 28.13330.
9.9 Глубина заложения фундамента назначается соответствии с требованиями СП 22.13330 и СП 24.13330; для районов вечной мерзлоты согласно СП 25.13330.
9.10 Диаметр и глубина скважин, толщина подушки должны определяться расчетом в проектной документации в зависимости от результатов инженерно-геологических изысканий и климатических условий. Диаметр скважин для устройства фундамента ограждения должен быть не менее 0,2 м при весе пролета конструкции до 50 кг, от 50 до 100 кг — не менее 0,35 м, выше 100 кг — проектируется индивидуально.
9.11 При железобетонном фундаменте арматурный каркас должен быть изготовлен из арматуры по ГОСТ 5781.
9.12 Винтовые сваи для ограждения должны удовлетворять требованиям ГОСТ 10705.
9.13 На верхнем конце сваи должны быть предусмотрены элементы крепления опоры ограждения.
9.14 Приварной фланец к опоре ограждения или ограждения на ленточном фундаменте должен быть изготовлен из листа стали по ГОСТ 14637. Толщина фланца назначается из расчетных нагрузок, но не менее 5 мм.
9.15 Для закладных деталей следует применять углеродистую сталь класса С265 по ГОСТ 380, а при расчетной температуре наружного воздуха ниже минус 40 °C — класса С295 марки 09Г2-1 по ГОСТ 19281.
10. Требования к дополнительным элементам ограждений
10.1 Для ограждений от несанкционированного доступа людей к инфраструктуре железнодорожного транспорта в конструкции козырька применяют колючую проволоку по ГОСТ 285 или армированную колючую ленту, произведенной из стали по ГОСТ 14918 или ГОСТ Р 52246.
10.2 Толщина ленты должна быть не менее 0,5 мм. В погонном метре дополнительного ограждения должно быть не менее 7,4 витка армированной колючей ленты с ее креплением в пяти точках.
10.3 В обоснованных случаях возможна установка противоподкопного усиления глубиной не менее 0,4 м.
10.4 Дополнительное нижнее ограждение следует выполнять из сетки сварной, с ячейкой размерами не более 150 x 150 мм с антикоррозионным покрытием.
10.5 Допускается выполнять дополнительное нижнее ограждение посредством заглубления самого полотна ограждения.
10.6 Противоподкопный элемент должен соединяться с основным ограждением минимум на 1 ячейку.
10.7 В случае установки ограждения на ленточном фундаменте функцию дополнительного нижнего ограждения выполняет железобетонный фундамент.
11.1 Для предотвращения случайного поражения людей током при обрыве проводов контактной сети на электрифицированных участках железнодорожных путей и попадания их ограждение из металла или при ударе молнии должно быть устроено заземление конструкций согласно Правилам устройства электроустановок [1], Инструкции [2], Правилам технической эксплуатации [3], ГОСТ Р 58320, ГОСТ Р 58321.
11.2 Защитному заземлению подлежат все металлические части конструкций и устройств, доступные для прикосновения человека и не имеющие других видов защиты, обеспечивающих электробезопасность.
11.3 Ограждения или их отдельные конструкции, на которые возможно попадание напряжения системы тягового электроснабжения вследствие нарушения изоляции либо вследствие соприкосновения с проводами, подлежат заземлению на тяговую рельсовую сеть и должны выполняться в соответствии с ГОСТ Р 58320 для железной дороги с системой электроснабжения постоянного тока и ГОСТ Р 58321 для железной дороги с системой электроснабжения переменного тока, соответственно.
11.4 При пересечении оси ограждения кабельной линии опоры ограждения необходимо устанавливать за границами охранной зоны, в противном случае заземление системы ограждения обязательно.
11.5 Ограждения из металла с проложенной кабельной линией подлежат обязательному заземлению при помощи отдельного ответвления, если естественные заземлители не отвечают требованиям правил устройства электроустановок.
11.6 При пересечении оси ограждения кабельной линии опоры ограждения необходимо устанавливать за границами охранной зоны, в противном случае заземление системы ограждения обязательно.
11.7 Заземлители изготавливают из стали и перед установкой они должны быть очищены от ржавчины, следов масла и т.п. Соединения частей заземлителя, а также соединение заземлителей с заземляющими проводниками должны быть сварными. Сварные швы, расположенные в земле, должны быть покрыты защитным покрытием, исключающим коррозию соединений. После монтажа заземляющих устройств перед засыпкой траншеи должно быть измерено сопротивление заземления, составлен акт освидетельствования скрытых работ и паспорт на заземляющее устройство.
12. Требования к воротам и калиткам
12.1 В инженерные средства могут входить оборудование въездов и входов на территорию объекта транспортной инфраструктуры (ворота, калитки и т.д.). Въезды и входы на территорию объекта транспортной инфраструктуры должны быть обязательно предусмотрены для передвижения спецтехники, техники МЧС, машин скорой помощи.
12.2 Высота ворот и калиток должна соответствовать высоте ограждения, частью которого они являются. Ворота не должны иметь ограничения габарита по высоте. Ворота и калитки в ограждении должны иметь размеры, обеспечивающие удобство прохода (проезда через них) Расстояние между дорожным покрытием и нижним краем ворот должно составлять не более 0,1 м для исключения возможности подлаза.
12.3 Высота ворот, калиток должна соответствовать высоте ограждения, частью которого они являются и учитывать требования подраздела 4.8 СТО РЖД 1.02.018.
12.4 Допускается калитку врезать в ограждение при высоте его более 2,0 м.
12.5 На верх ворот распашных двустворчатых с техническими средствами охраны при необходимости может предусматриваться установка кронштейнов для крепления дополнительного ограждения из спирали армированной колючей ленты.
12.6 Ворота с техническими средствами охраны должны открываться вручную после разблокирования запирающих устройств. На них предусматривается возможность установки датчика контроля положения створок ворот и электромеханического запирающего устройства. Конструкция ворот должна позволять открывать каждую створку на угол не менее 90°.
12.7 В калитках с техническими средствами охраны предусматривают установку датчика контроля положения створки и электромеханического запирающего устройства или навесного замка.
12.8 Габаритные размеры и комплектации ворот и калиток назначают согласно проектной документации и назначению.
13. Контроль технических требований
13.1 Входной контроль ограждения осуществляет организация, выполняющая строительно-монтажные работы до применения в процессе строительства и включает проверку наличия и содержания документов поставщиков, содержащих сведения о качестве поставленной продукции, ее соответствия требованиям утвержденной документации.
13.2 Методы контроля элементов ограждений представлены в приложении В.
14. Требования к безопасности и к охране окружающей среды
14.1 Готовые изделия, элементы и материалы не должны создавать угрозу возникновения опасности для потребителей транспортных услуг и третьих лиц, окружающей среды, растительного и животного мира на всех этапах их жизненного цикла, в том числе:
- техническое состояние элементов ограждения не должно травмировать обслуживающий персонал — не допускается наличия острых краев, заусениц, неровностей, которые могут стать причиной травматизма;
- предельная концентрация вредных химических веществ при производстве, хранении, транспортировании, применении строительных материалов и изделий, проведении работ, а также в результате их совместного воздействия на окружающую среду в процессе эксплуатации не должна превышать допустимых значений, установленных в международных и региональных стандартах;
- физико-химические свойства материалов и изделий не должны создавать угрозу возникновения взрыва и (или) развития пожара.
14.2 Ограждения в течение срока их службы должны сохранять предусмотренное проектной документацией положение в пространстве, а их техническое состояние должно обеспечивать безопасную эксплуатацию сооружения, а также механическое сопротивление всех конструкций ограждения в целом и отдельных его частей расчетным нагрузкам и воздействиям.
14.3 Необходимо обеспечить снижение потенциально возможных негативных воздействий продукции на окружающую среду на всех стадиях ее жизненного цикла, согласно ГОСТ Р 56268 включающие в себя четыре основные стадии:
14.4 Используемые материалы должны быть экологически безопасными, то есть не оказывать негативного воздействия на человека и окружающую среду.
14.5 На стадии производства следует соблюдать следующие ограничения:
- минимизация использования энергии и последующих выбросов парниковых газов;
- использование оборудования для производства продукции, которое минимизирует негативные воздействия на окружающую среду, то есть с низким энергопотреблением или с регенерацией отходящего тепла;
- применение материалов, допускающих минимальное загрязнение на производстве;
- установление поверхностной обработки с минимальным загрязнением при применении;
- минимизация ущерба, потерь и порчи продукции за счет применения соответствующего типа упаковки.
14.6 Для нормального использования продукции по функциональному назначению должны соблюдаться следующие требования:
- использование информативных этикеток, прикрепляемых на продукции для использования по функциональному назначению;
- обеспечить минимизацию количества отходов, получаемых на стадии использования продукции;
- установить исчерпывающие требования в инструкциях для пользователей, минимизирующие риски непредназначенного по функциональному назначению использования продукции и о негативных воздействиях на окружающую среду.
14.7 Для минимизации вредного воздействия на стадии окончания жизненного цикла продукции следует соблюдать следующие ограничения:
- избежание использования неразделяемых композитов;
- минимизация разнообразия разных используемых материалов;
- использование стандартных элементов и деталей.
15. Требования к упаковке и маркировке
15.1 Упаковка элементов ограждения должна выполняться в соответствии с ГОСТ 23170.
15.2 Транспортная тара и условия транспортирования элементов ограждения должны исключать возможность повреждения защитного покрытия элементов ограждения.
15.3 Сопровождение железобетонных конструкций документом о качестве должно соответствовать требованиям ГОСТ 13015.
15.4 К каждому элементу или укрупненной единице груза других ограждений должен быть прикреплен ярлык, на котором указывают:
- товарный знак и/или наименование предприятия-изготовителя;
- условное обозначение;
- габаритные размеры;
- обозначение стандарта организации;
- год и месяц изготовления;
- номер партии.
15.5 Транспортная маркировка должна содержать основные, дополнительные и информационные надписи по ГОСТ 14192.
РАСПРЕДЕЛЕНИЕ ТИПОВ ОГРАЖДЕНИЙ В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ
ВХОДНОЙ КОНТРОЛЬ ЭЛЕМЕНТОВ ОГРАЖДЕНИЙ
Входной контроль элементов системы ограждений осуществляется в две стадии:
Первая стадия включает в себя внешний осмотр элементов ограждения на предмет комплектности поставки, заводского брака и других показателей выявляемых без использования технических средств. Перечень испытаний по средствам визуального осмотра приведен в таблице Б.1. п.п. 1 - 3.
Вторая стадия входного контроля включает в себя проверку геометрических параметров конструкции, которые невозможно или сложно выявить при визуальном осмотре. Перечень измерений геометрических характеристик представлен в таблице Б.1 п.п. 4 - 15.
Размер партии устанавливают в нормативной или технической документации на конкретный тип системы ограждений.
Входной контроль элементов ограждения
| № п/п | Наименование испытания | Показатель | Метод испытания | Количество измерений/образцов |
|---|---|---|---|---|
| 1. | Проверка комплектности и качества сопроводительной документации | Наличие и соответствие требованиям документов о качестве (паспорта и т.д.) | По приложению В, п. В.1 | Вся партия |
| 2. | Проверка упаковки и маркировки поступивших изделий | Целостность упаковки, наличие маркировки, механических и прочих повреждений | По приложению В, п. В.1 | Вся партия |
| 3. | Проверка качества поверхности изделий | Внешний вид продукции, состояние поверхности: на поверхности элементов не должно быть мест, не имеющих антикоррозионное покрытие, черных пятен | По приложению В, п. В.1 | 3% партии |
| 4. | Ширина | Геометрические характеристики | По приложению В, п. В.2 | 3% партии но не менее 3 элементов |
| 5. | Длина | Геометрические характеристики | По приложению В, п. В.2 | 3% партии но не менее 3 элементов |
| 6. | Толщина элементов | Геометрические характеристики | По приложению В, п. В.2 | 3% партии но не менее 3 элементов |
| 7. | Длина свободных концов проволоки полотна ограждения | Геометрические характеристики | По приложению В, п. В.2 | 3% партии но не менее 3 рулонов |
| 8. | Размер ячеек | Геометрические характеристики | По приложению В, п. В.2 | 3% партии но не менее 3 рулонов |
| 9. | Поперечное сечение опоры | Геометрические характеристики | По приложению В, п. В.2 | 3% партии но не менее 3 элементов |
| 10. | Толщина стенки опоры | Геометрические характеристики | По приложению В, п. В.2 | 3% партии но не менее 3 элементов |
| 11. | Габаритные размеры креплений | Геометрические характеристики | По приложению В, п. В.2 | 3% партии но не менее 3 элементов |
| 12. | Прямолинейности профиля наружных поверхностей секционных ограждений | Геометрические характеристики | ГОСТ 26433.1 | 3% партии но не менее 3 элементов |
| 13. | Разность длин диагоналей для секций секционных ограждений | Геометрические характеристики | ГОСТ 26433.1 | 3% партии но не менее 3 элементов |
| 14. | Отклонения от плоскостности (неплоскостность) секционных ограждений | Геометрические характеристики | ГОСТ 26433.1 | 3% партии но не менее 3 элементов |
| 15. | Отклонения от проектного положения монтажных петель секционных ограждений | Геометрические характеристики | ГОСТ 26433.1 | 3% партии но не менее 3 элементов |
Визуальный осмотр элементов ограждения должен проводиться двумя специалистами в светлое время суток в отсутствие атмосферных осадков. В случае разногласий между ними в оценке того или иного параметра необходимо привлечь третьего специалиста для уточнения результатов.

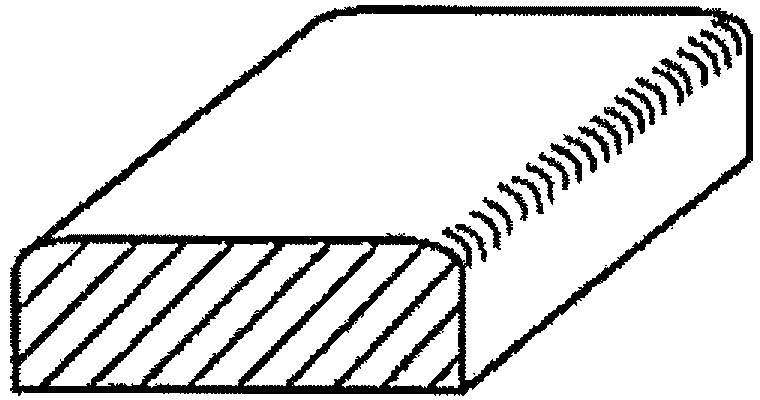

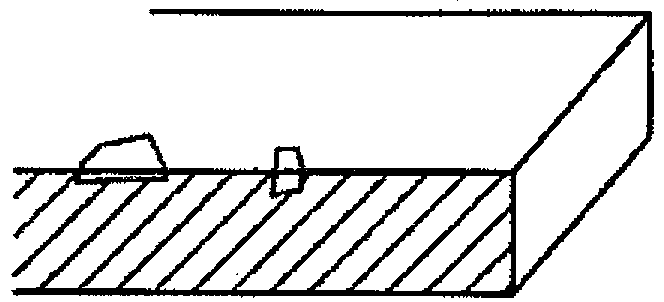

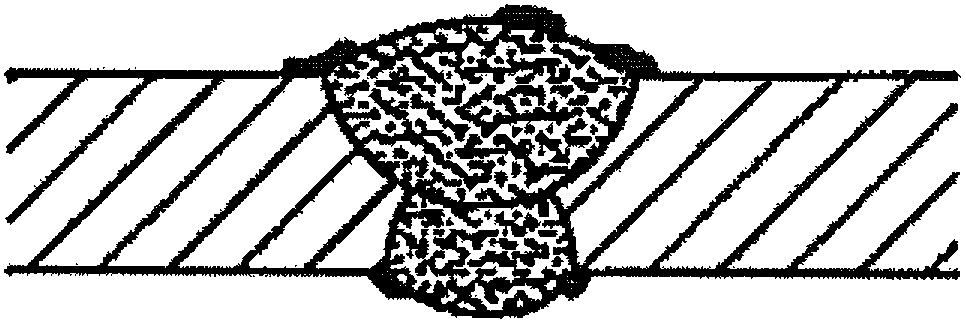

При визуальном контроле сварные швы должны соответствовать следующим требованиям:

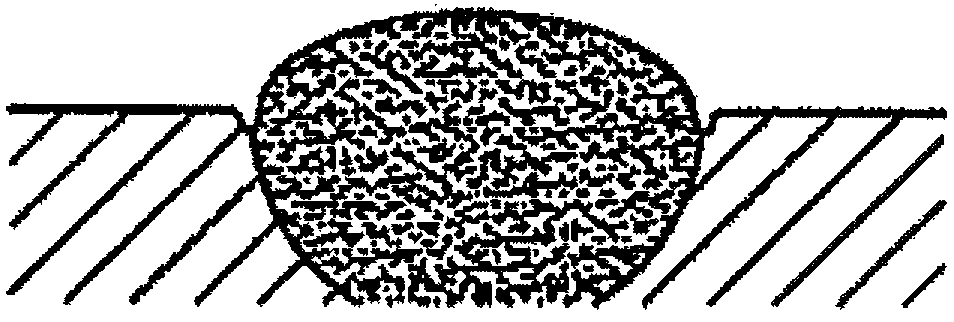

а) иметь гладкую или равномерно чешуйчатую поверхность без резких переходов к основному металлу (требование плавного перехода к основному металлу должно быть специально обосновано и обеспечено дополнительными технологическими приемами);

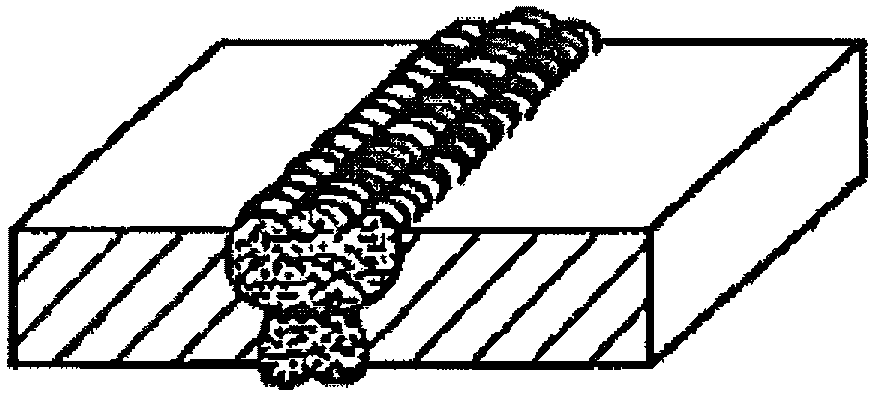

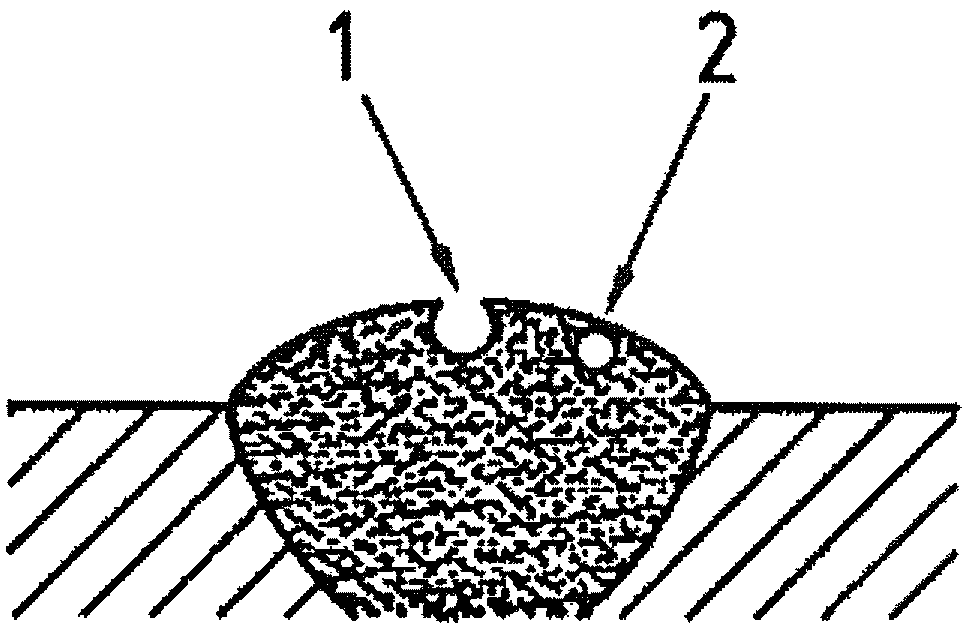

б) швы должны быть плотными по всей длине и не иметь видимых прожогов, сужений, перерывов, наплывов, а также недопустимых по размерам подрезов, непроваров в корне шва, несплавлений по кромкам, шлаковых включений и пор;

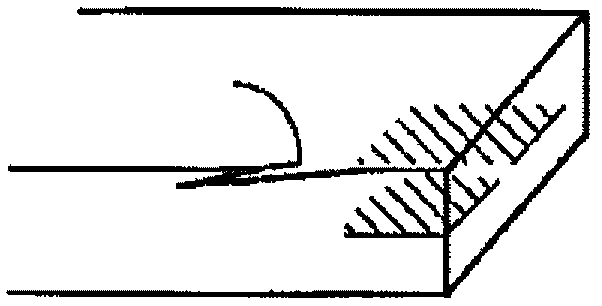

в) металл шва и околошовной зоны не должен иметь трещин любой длины и любой ориентации;

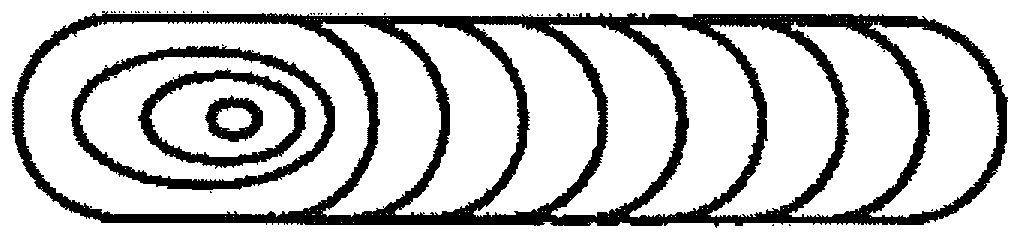

г) кратеры швов в местах остановки сварки должны быть переварены, а в местах окончания — заварены.
При визуальном контроле железобетонные изделия должны соответствовать следующим требованиям:
- наличие закладных деталей и комплектующих;
- наличие монтажных петель и строповочных отверстий;
- отсутствие обнаженной арматуры;
- отсутствие наплывов бетона;
- отсутствие жировых и ржавых пятен;
- наличие и правильность маркировки;
- соответствие антикоррозионного покрытия установленным требованиям и эталону.
В.2 Методы контроля геометрических параметров
Геометрические параметры элементов ограждений измеряют один раз в любом месте рулеткой по ГОСТ 7502 с ценой деления 1 мм.
Геометрические параметры железобетонных изделий, каменных конструкций и секционных металлических ограждений проверяют согласно требованиям ГОСТ 26433.1.
Длину элементов замеряют рулеткой по ГОСТ 7502 по торцам.
Кривизну секций ограждений измеряют металлической линейкой по ГОСТ 427. Общую кривизну профиля измеряют при помощи струны, натянутой по концам профиля, путем замера максимального расстояния от грани ограждения до натянутой струны.
Габаритные размеры элементов ограждений должны проверяться микрометрам по ГОСТ 4381, штангенциркулем по ГОСТ 166 и другими средствами измерения соответствующей точности по нормативно-технической документации.
Измерение толщины отдельного элемента проводят один раз в середине ширины штангенциркулем по ГОСТ 166.

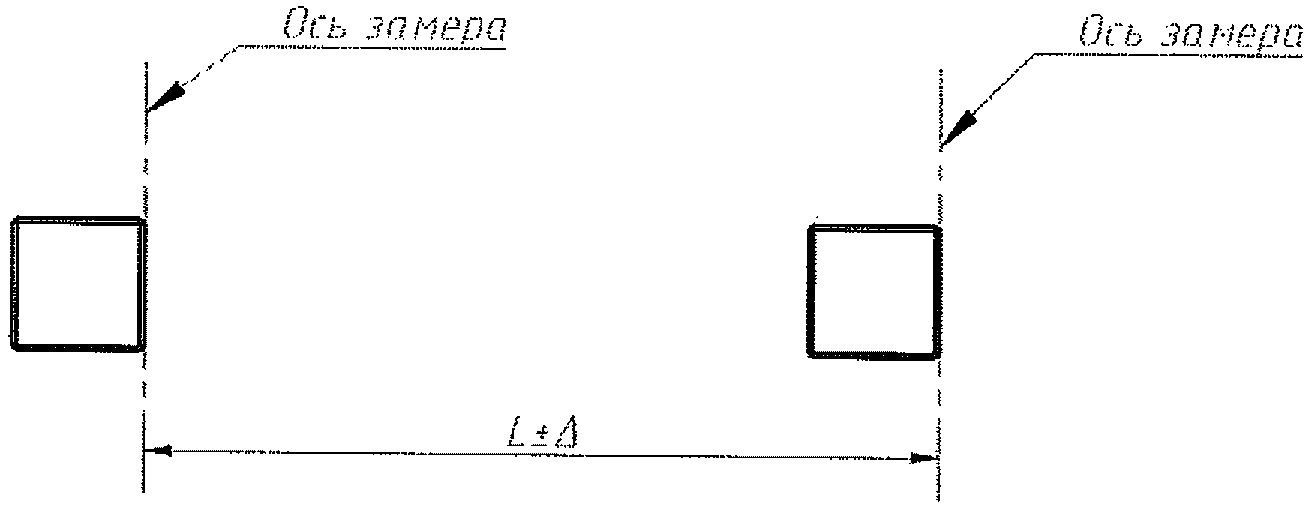

Расстояние между опорами определяется рулеткой по ГОСТ 7502. Замеры производятся в трех произвольных секциях ограждения между односторонними гранями опор ограждения, как показано на рисунке В.1.
L — расстояние между опорами по проекту, \Delta — допуск
Рисунок В.1 — Схема замера расстояния между опорами
Высота ограждения измеряется следующим образом:
На трех произвольных опорах ограждения делаются замеры от крайней верхней горизонтальной проволоки полотна до уровня земли, после чего вычисляется среднее арифметическое высоты ограждения.
Отклонение верха опор ограждения или железобетонных конструкций относительно продольной оси ограждений определяется при помощи отвеса строительного по ГОСТ 7948 и линейки по ГОСТ 427. Замер производится следующим образом:
- свободный конец строительного отвеса самонарезающим винтом прикрепляют к вершине опоры так, чтобы конец отвеса доставал до поверхности земли.
- линейкой замеряют расстояние от грани элемента, к которому прикреплен верх шнура отвеса — это расстояние будет считаться отклонением от вертикальной оси и должно находиться в пределах допуска.
- в случае если строительный отвес отклоняется в сторону не от опоры, а к опоре — повторить операцию на противоположной грани опора.
Длину свободных концов продольной и поперечной проволоки рулонно-секционного ограждения и секционного изготовленных из сетки сварной измеряют в трех местах полотна линейкой по ГОСТ 427 с ценой деления 1 мм.
Размеры ячеек рулонно-секционного и секционного полотна ограждения с применением сетки сварной определяют по следующей методике:
Среднее арифметическое значение размера стороны ячейки определяют в трех местах полотна, отстоящих от края не менее чем на 1 мм, отсчитывают в двух направлениях параллельно сторонам ячейки по пять или десять ячеек и замеряют длину участка, включая один крайний стержень, на котором расположены отсчитанные ячейки.
Длину участка определения среднего арифметического значения размера стороны измеряют линейкой по ГОСТ 427 с ценой деления 1 мм.
Среднее арифметическое значение размера стороны ячейки, a, мм, вычисляют по формуле:
где: l — длина участка, на котором расположены последовательно отсчитанные в соответствующих направлениях пять или десять ячеек, мм;
Окончательное значение среднего арифметического размера стороны ячейки определяют, как среднее арифметическое шести замеров.
Диаметр проволоки измеряют в двух взаимно перпендикулярных направлениях одного сечения на участке проволоки с гладкой поверхностью без наплывов не менее чем в трех местах на горизонтальных прутьях и трех местах на вертикальных прутьях рулона микрометром по ГОСТ 6507.
Толщину полимерного покрытия проволоки рулонно-секционного и секционного полотна ограждения с применением сетки сварной измеряют импульсным индукционным методом или следующим образом: штангенциркулем МЦ-3 по ГОСТ 166 измеряют в двух взаимно перпендикулярных направлениях одного сечения на участке проволоки с гладкой поверхностью без наплывов не менее чем в трех местах на горизонтальной проволоки и трех местах на вертикальной проволоки рулона и вычисляют толщину полимерного покрытия по формуле:
где: D — измеренный диаметр проволоки, мм;
d — номинальный диаметр проволоки, мм.
В.3 Толщину антикоррозионного покрытия металлических элементов ограждения проверяют:
- для защитных покрытий, нанесенных методом горячего цинкования на конструкционную сталь по ГОСТ 9.307;
- для полимерных покрытий по ГОСТ 31993 (разрушающим или неразрушающим методом).
В.4 Методы испытаний свай в грунтах должны удовлетворять требованиям ГОСТ 5686.
В.5 Контролируемые параметры, допуски и средства для контроля качества сборки ограждений представлены в таблице В.1.
Контролируемые параметры, допуски и средства контроля качества установки ограждений
| Контролируемый параметр | Допуск, мм | Инструмент контроля |
|---|---|---|
| Геометрические параметры бетонного фундамента | +/- 10 | Рулетка по ГОСТ 7502 |
| Шаг опор | +/- 50 | Рулетка по ГОСТ 7502 |
| Высота ограждения | +/- 10 | Рулетка по ГОСТ 7502 |
| Шаг между креплениями полотна ограждения | +/- 50 | Линейка по ГОСТ 427 |
| Положение закладных деталей | +/- 10 | Рулетка по ГОСТ 7502 |
| Шаг откосных опор | +/- 100 | Рулетка по ГОСТ 7502 |
ТРЕБОВАНИЯ К ПОДГОТОВКЕ ПОВЕРХНОСТИ В УСЛОВИЯХ СТРОИТЕЛЬНО-МОНТАЖНОЙ ПЛОЩАДКИ
Г.1 Подготовка металлической поверхности
Г.1.1 Подготовка поверхности металлоконструкций должна включать в себя следующие операции: обезжиривание и очистка от окислов (окалины, ржавчины и других загрязнений).
Предварительно поверхности необходимо очистить от грязи, пыли, хлоридов, натекшей ржавчины промывкой чистой пресной водой с помощью аппаратов высокого давления (под давлением не менее 350 атм. или 35 МПа) и осушить естественным путем или обдувом поверхности чистым сухим воздухом.

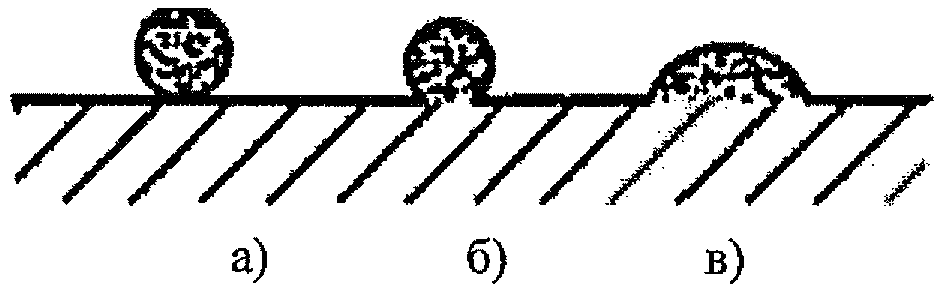

Г.1.2 С поверхности металлоконструкций, подлежащих подготовке и окрашиванию, должны быть удалены дефекты (заусенцы, сварочные брызги, остатки флюса и т.п.), острые свободные кромки, подлежащие грунтованию, следует скруглять радиусом не менее 2 мм. Сварной флюс, брызги и окалина должны быть удалены шлифовкой заподлицо. Максимальная величина высоты сварного шва и депланации кромок стыковых соединений должна составлять не более 3 мм. Требования по подготовке металлической конструкции должны соответствовать требованиям, указанным в таблице Г.1.

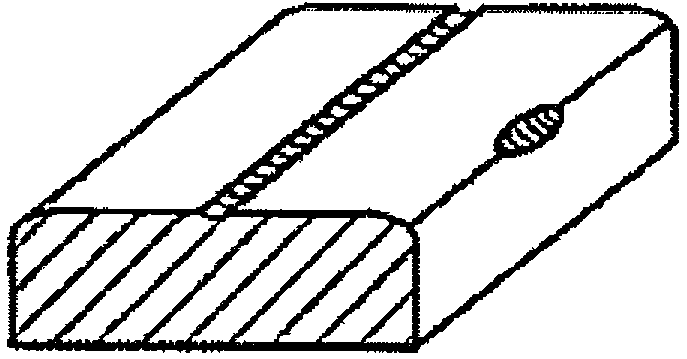

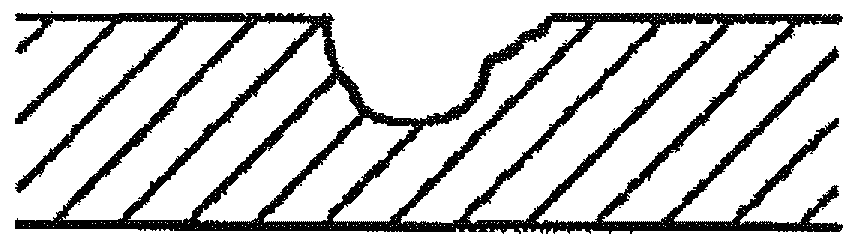

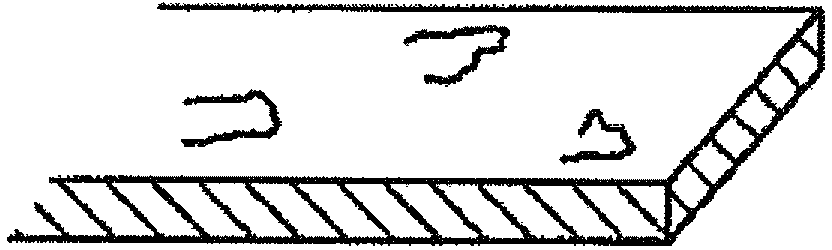

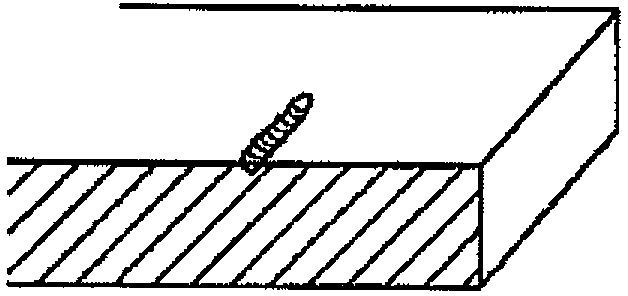

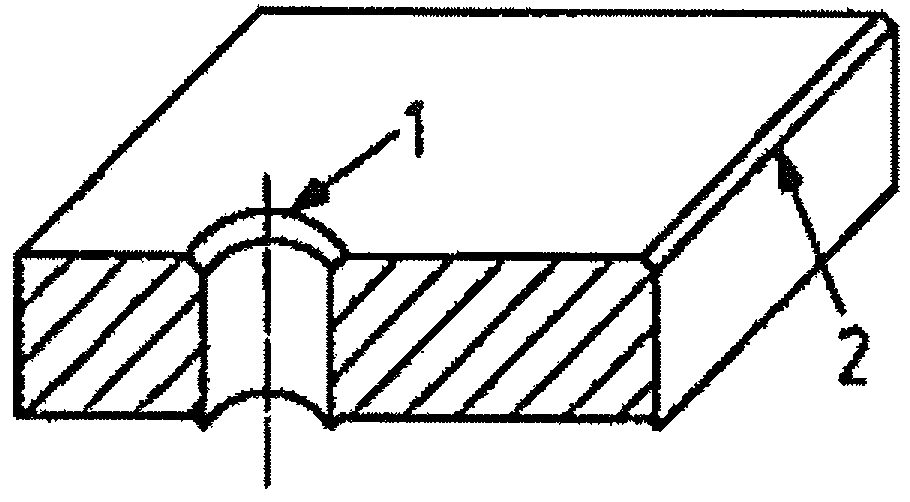

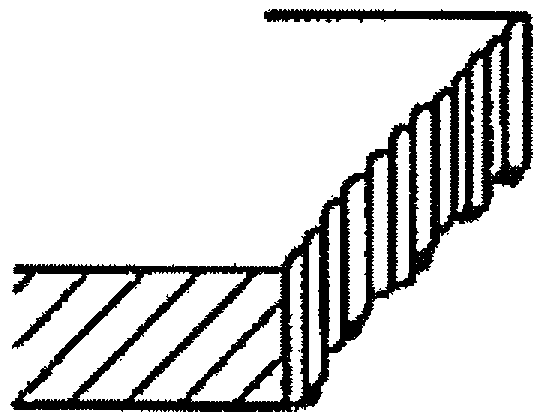

Г.1.3 Сварные швы должны соответствовать ГОСТ 23118, должны быть цельными и сплошными (непрерывными) без пор, трещин и разрывов. Форма сварного шва должна быть гладкая, с плавным переходом от валика сварного шва к металлу. Степень обработки сварных швов должна соответствовать степени Р2 по ISO 8501-3.
Г.1.4 Операцию по обезжириванию поверхностей следует выполнять до проведения абразивоструйной, механической или водоструйной подготовки путем очистки растворителем. Обезжиривание необходимо проводить струйным обливом под давлением, кистью, волосяной щеткой. Степень обезжиривания должна соответствовать первой степени по ГОСТ 9.402 (необходимо проверять капельным методом или методом протирки в соответствии с ГОСТ 9.402) или безворсистым обтирочным материалом (ветошью, не оставляющей ворса). После обезжиривания следует осушить поверхность естественной сушкой или сжатым воздухом в соответствии с требованиями ГОСТ 9.010 (группа сжатого воздуха 2).
Г.1.5 Предварительно перед сушкой и очисткой поверхности следует проверить наличие влаги и масла в подаваемом воздухе.
Г.1.6 Очистка поверхности металлоконструкций должна производится абразивоструйным методом до степени 1 или 2 по ГОСТ 9.402 или Sa2_{2}^{1} по ГОСТ Р ИСО 8501-1 (ISO 8501-1) с использованием абразивного материала, обеспечивающий острогранный профиль поверхности.
На поверхности после абразивоструйной очистки до степени Sa2_{2}^{1} по ГОСТ Р ИСО 8501-1 (ISO 8501-1) при осмотре невооруженным глазом не должны обнаруживаться окалина, ржавчина, пригар, остатки формовочной смеси и другие неметаллические слои. В особых случаях, когда имеется повышенная вероятность наличия на поверхности загрязняющих веществ, должны быть проведены операции по определению загрязнения хлоридами по методу Бресле. Операции по контролю наличия загрязнений необходимо выполнить до проведения абразивоструйных работ, а также после водоструйной подготовки. Максимальное содержание водорастворимых солей и примесей на поверхности, определяемой по методу Бресле, не должно превышать значения электропроводности, соответствующее содержанию NaCl 20 мг/м2. По результатам контроля могут быть назначены дополнительные операции по очистке поверхности.
Допускается разнооттеночность очищенной поверхности от светло-серого до темно-серого цвета, вызванная различной шероховатостью поверхности металлоконструкций.
Шероховатость поверхности Rz должна составлять 30 — 60 мкм по ГОСТ 2789 в зависимости от применяемого лакокрасочного покрытия. Производителям лакокрасочного покрытия необходимо в Типовом технологическом регламенте при измерении номинальной толщины покрытия указывать, как учитывается корректирующая величина для шероховатой поверхности по ISO 19840.
Г.1.7 Абразивный материал должен соответствовать требованиям ISO 11124. Абразивный материал должен быть сухим, не содержать загрязнений и других посторонних примесей, способных ухудшить адгезию и усилить коррозию металла. На весь используемый абразивный материал должны иметься паспорта качества поставщика с указанием технических параметров: фракции, содержания растворимых в воде загрязнений, плотность в пределах 3,3 — 3,9 г/см3 для купершлаков. Максимальная влажность абразивного материала — 0,2%. Абразивный материал должен соответствовать техническим условиям, изложенным в ISO 11124, ISO 11126. Допускается на строительно-монтажной площадке использовать в качестве абразивного материала металлический песок или купершлак.
Г.1.8 На весь используемый абразивный материал должны быть предоставлены сертификаты качества (паспорта качества) поставщика с указанием технических параметров: фракция, содержание растворимых в воде загрязнений, удельную проводимость водных экстрактов, твердость, плотность, а также подтверждение соответствия абразивного материала нормативным документам на область его применения (проведение струйных работ).
Не допускается повторное использование абразивных материалов, применяемых на открытых площадках или на объектах, где отсутствуют специальные меры контроля для обеспечения чистоты отработанного абразива. Не допускается повторное использование абразивного материала однократного применения. Не допускается содержание каких-либо свободных металлов в абразивах, основанных на металлических шлаках. Соблюдение экологических и санитарных требований РФ по использованию абразивного материала обязательно.
Г.1.9 После очистки поверхность следует обеспылить обдувом сухим чистым сжатым воздухом. Степень обеспыливания поверхности должна быть не более 2, с размером частиц не более 2 класса.
Г.1.10 Допустимый интервал времени между абразивоструйной очисткой поверхности и окрашиванием в заводских условиях должен составлять не более 2 часов. Допускается увеличение интервала времени в соответствии с СП 46.13330 (п. 10.77). За время межоперационных технологических перерывов необходимо исключить попадания загрязнений, влаги и других агрессивных компонентов на подготовленную поверхность. В случае изменения качества подготовки поверхности, предусмотренного п. Г.1.6. настоящих Технологических указаний, операцию подготовки следует повторить.
Г.2 Подготовка бетонной поверхности
Г.2.1 Перед нанесением систем защитного покрытия бетонную поверхность нормируют по следующим показателям согласно СП 28.13330:
класс нормируемой шероховатости;
предел прочности поверхностного слоя на сжатие:
влажность поверхностного слоя;
отсутствие повреждений и дефектов;
отсутствие острых углов и ребер у поверхности;
отсутствие на поверхности загрязнений (масляных пятен, пыли, цементного молочка и др.).
Г.2.2 Процесс подготовки бетонной поверхности включает последовательное выполнение следующих операций:
удаление высолов на поверхности (при наличии);
удаление коррозионного повреждения наружного слоя бетона (при наличии);
устранение повреждений поверхности (при наличии);
очистка от грязи, масложировых и прочих загрязнений;
придание поверхности требуемой шероховатости (при необходимости);
Г.2.3 Подготовку бетонной поверхности осуществляют по СП 72.13330.
Г.2.4 Дефекты бетонной поверхности (неровности, раковины, сколы, трещины) должны быть устранены.
Г.2.5 Подготовленная бетонная поверхность должна соответствовать требованиям, приведенным в таблице Г.2.
Требования к подготовленной бетонной поверхности
Г.2.6 Прочность поверхностного слоя на сжатие должна быть не менее 15 МПа для бетона и не менее 8 МПа для цементно-песчаного слоя.
Г.2.7 Загрязнения на поверхности не допускаются. Операцию по обезжириванию поверхности следует проводить до проведения абразивной, механической и водоструйной подготовки путем очистки растворителем.
1. Правила Устройства Электроустановок (ПУЭ) — 7 издание. Утверждены приказом Минэнерго России от 08.07.2002 № 204
2. Инструкция по заземлению устройств энергоснабжения на электрифицированных железных дорогах. ЦЭ-191
3. Приказ Министерства транспорта от 21.12.2010 № 286 «Об утверждении правил технической эксплуатации железных дорог Российской Федерации»
------------------------------------------------------------------
