Введен в действие
Постановлением Госстандарта СССР
от 24 июля 1980 г. № 3827
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РУЧНАЯ ДУГОВАЯ СВАРКА. СОЕДИНЕНИЯ СВАРНЫЕ
ОСНОВНЫЕ ТИПЫ, КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ
Manual arc welding. Welding joints.
Main types, design elements and dimensions
ГОСТ 5264-80*
Группа В05
МКС 25.160.40
ОКП 06 0200 0000
Взамен ГОСТ 5264-69
Постановлением Государственного комитета СССР по стандартам от 24.07.80 № 3827 дата введения установлена 01.07.1981 г.
Ограничение срока действия снято по Протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).
Издание (октябрь 2003 г.) с Изменением № 1, утвержденным в январе 1989 г. (ИУС 4-89).
1. Настоящий стандарт устанавливает основные типы, конструктивные элементы и размеры сварных соединений из сталей, а также сплавов на железоникелевой и никелевой основах, выполняемых ручной дуговой сваркой.
Стандарт не распространяется на сварные соединения стальных трубопроводов по ГОСТ 16037-80.
2. Основные типы сварных соединений должны соответствовать указанным в табл. 1.
Таблица 1
Тип соединения
Форма подготовленных кромок
Характер сварного шва
Форма поперечного сечения
Толщина свариваемых деталей, мм
Условное обозначение соединения
подготовленных кромок
сварного шва
Стыковое
С отбортовкой кромок
Односторонний
1 — 4
С1
1 — 12
С28
С отбортовкой одной кромки
1 — 4
С3
Без скоса кромок
С2

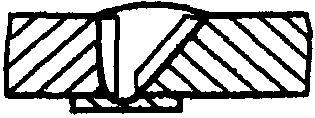

Односторонний на съемной подкладке
1 — 4
С4
Односторонний на остающейся подкладке
С5
Односторонний замковый
1 — 4
С6
Двусторонний
2 — 5
С7
Стыковое

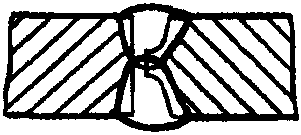

Без скоса кромок с последующей строжкой
6 — 12
С42

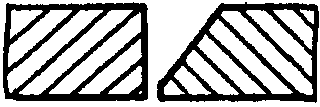

Со скосом одной кромки
Односторонний
3 — 60
С8

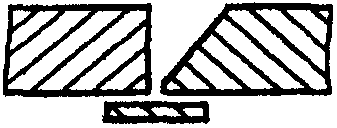

Односторонний на съемной подкладке
С9
Односторонний на остающейся подкладке
С10

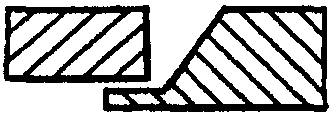

Односторонний замковый
С11

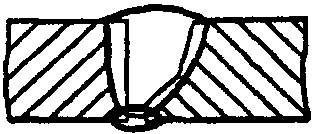

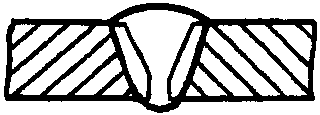

Двусторонний
С12

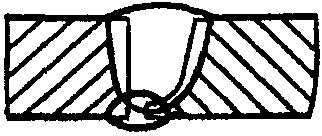

С криволинейным скосом одной кромки
15 — 100
С13

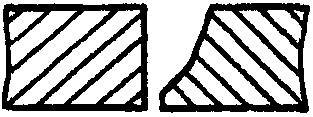

С ломаным скосом одной кромки
С14
Стыковое

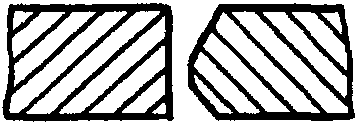

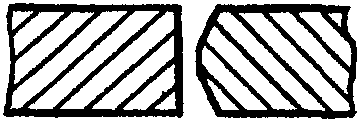

С двумя симметричными скосами одной кромки
8 — 100
С15

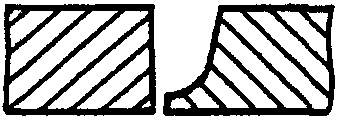

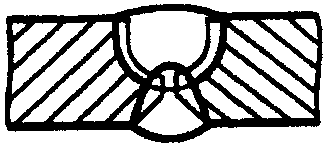

С двумя симметричными криволинейными скосами одной кромки
30 — 120
С16

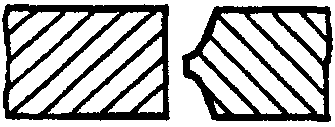

С двумя несимметричными скосами одной кромки
12 — 100
С43
Со скосом кромок
Односторонний
3 — 60
С17
Односторонний на съемной подкладке
С18
Односторонний на остающейся подкладке
6 — 100
С19
Односторонний замковый
3 — 60
С20
Двусторонний
С21
Стыковое
Со скосом кромок с последующей строжкой
8 — 40
С45

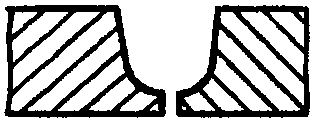

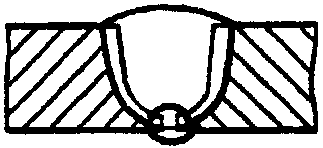

С криволинейным скосом кромок
15 — 100
С23

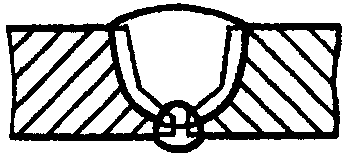

С ломаным скосом кромок
С24

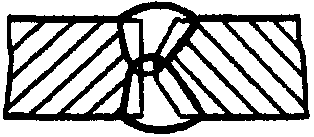

С двумя симметричными скосами кромок
8 — 120
С25

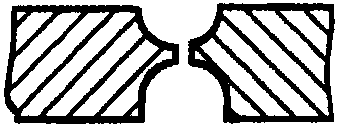

С двумя симметричными криволинейными скосами кромок
30 — 175
С26
С двумя симметричными ломаными скосами кромок
С27

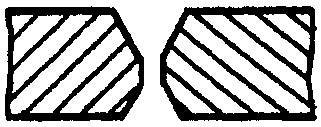

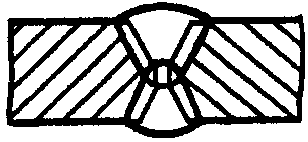

С двумя несимметричными скосами кромок
12 — 120
С39
С40
Угловое
С отбортовкой одной кромки
Односторонний
1 — 4
У1
1 — 12
У2
Без скоса кромок
1 — 6
У4
1 — 30
Двусторонний
2 — 8
У5
2 — 30
Угловое
Со скосом одной кромки
Односторонний
3 — 60
У6
Двусторонний
У7
С двумя симметричными скосами одной кромки
Двусторонний
8 — 100
У8
Со скосом кромок
Односторонний
3 — 60
У9
Двусторонний
У10

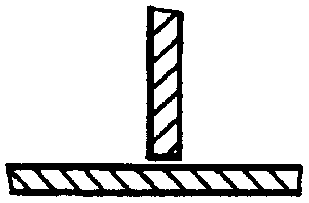

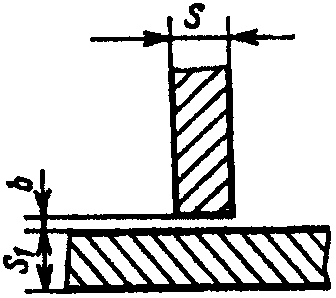

Тавровое
Без скоса кромок
Односторонний
2 — 40
Т1
Двусторонний
Т3
Со скосом одной кромки
Односторонний
3 — 60
Т6
Двусторонний
Т7
С криволинейным скосом одной кромки
15 — 100
Т2
С двумя симметричными скосами одной кромки
8 — 100
Т8
12 — 100
Т9
С двумя симметричными криволинейными скосами одной кромки
30 — 120
Т5

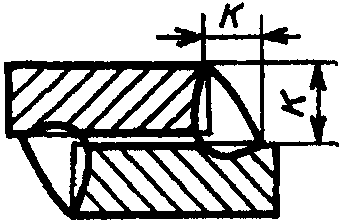

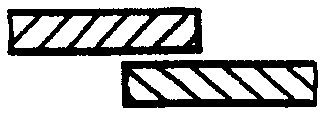

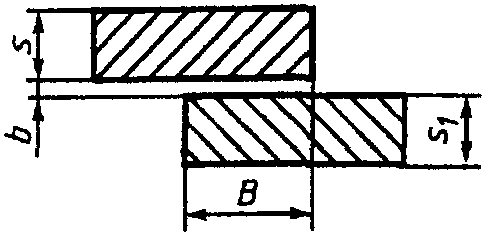

Нахлесточное
Без скоса кромок
Односторонний
2 — 60
Н1
Двусторонний
Н2
3. Конструктивные элементы и их размеры должны соответствовать указанным в табл. 2 - 54.

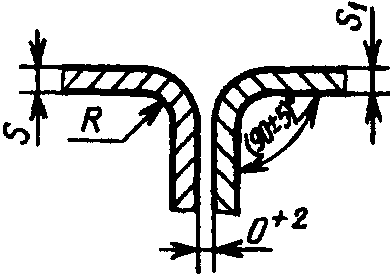

Таблица 2
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
b
R
i
e, не более
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.

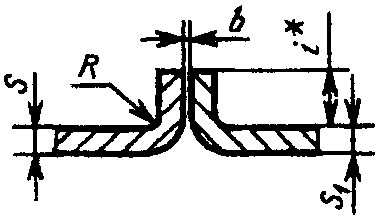

С1
s_{1} \geq 1
От 1 до 2
0
+0,5
От s до 2s
От s до 3s
2s + 3
Св. 2 до 4
+1,0
<*> Размер для справок.
Таблица 3
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
R
e, не более
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.

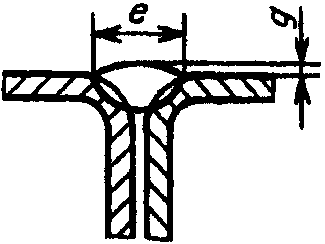

С28
s_{1} \geq 1
От 1 до 2
От s до 2s
3s + 2
0
+1
Св. 2 до 6
2s + 3
Св. 6 до 9
+2
Св. 9 до 12
2s + 4
+3
Таблица 4
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
b
R
i
e, не более
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
С3
s_{1} \geq 1
От 1 до 2
0
+0,5
От s до 2s
От s до 3s
2s + 3
Св. 2 до 4
+1,0
<*> Размер для справок.

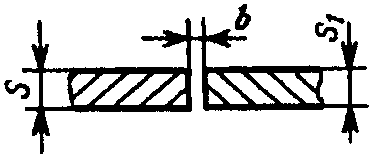

Таблица 5
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
b
e, не более
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

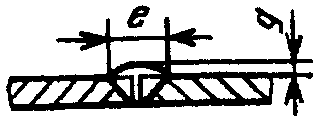

С2
От 1,0 до 1,5
0
+0,5
6
1,0
\pm 0,5
Св. 1,5 до 3,0
1
\pm 1,0
7
1,5
\pm 1,0
Св. 3,0 до 4,0
2
+1,0 -0,5
8
2,0

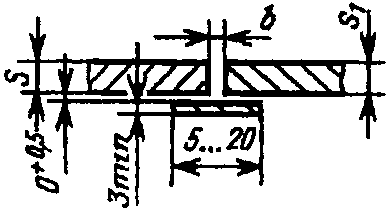

Таблица 6
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
b
e, не более
e_{1} , не более
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

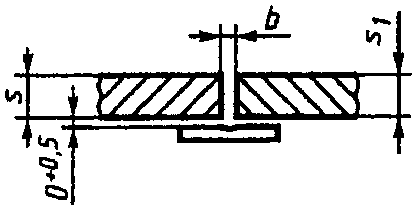

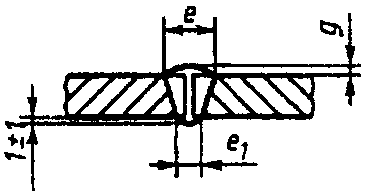

С4
От 1,0 до 1,5
0
+0,5
6
4
1,0
\pm 0,5
Св. 1,5 до 3,0
1
\pm 1,0
7
6
1,5
\pm 1,0
Св. 3,0 до 4,0
2
+1,0 -0,5
8
2,0
Таблица 7
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
b
e, не более
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
С5
От 1,0 до 1,5
0
+0,5
6
1,0
\pm 0,5
Св. 1,5 до 3,0
1
\pm 1,0
7
1,5
\pm 1,0
Св. 3,0 до 4,0
2
+1,0 -0,5
8
2,0
Таблица 8
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
b
e, не более
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
С6
От 1,0 до 1,5
0
+0,5
6
1,0
\pm 0,5
Св. 1,5 до 3,0
1
\pm 1,0
7
1,5
\pm 1,0
Св. 3,0 до 4,0
2
+1,0 -0,5
8
2,0

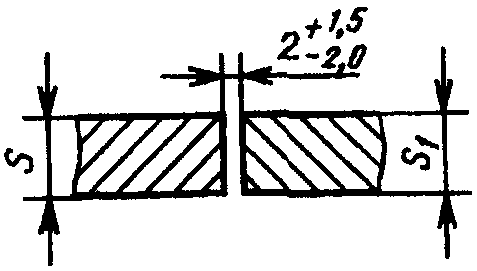

Таблица 9
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
b
e, не более
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.

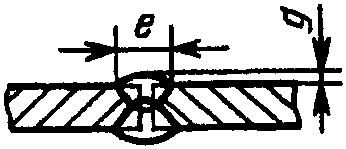

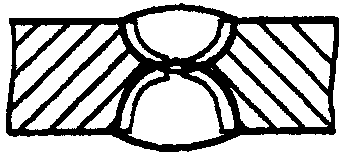

С7
2
2
\pm 1,0
8
1,5
Св. 2 до 4
9
Св. 4 до 5
+1,5 -1,0
10
2,0
Таблица 10
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e, не более
e_{1} , не более
подготовленных кромок свариваемых деталей
сварного шва
С42
От 6 до 8
4
7
10
12
Св. 8 до 10
6
9
12
14
Св. 10 до 12
8
11
14
16
Таблица 11
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
е
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

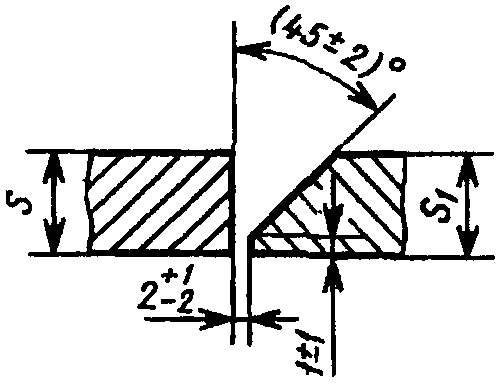

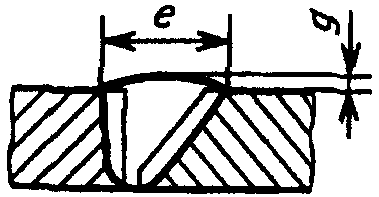

С8
От 3 до 5
8
\pm 2
0,5
+1,5 -0,5
Св. 5 до 8
12
Св. 8 до 11
16
Св. 11 до 14
20
Св. 14 до 17
24
\pm 3
+2,0 -0,5
Св. 17 до 20
28
Св. 20 до 24
32
Св. 24 до 28
35
Св. 28 до 32
38
Св. 32 до 36
41
Св. 36 до 40
44
Св. 40 до 44
49
\pm 4
Св. 44 до 48
53
Св. 48 до 52
56
Св. 52 до 56
60
Св. 56 до 60
64
Таблица 12
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

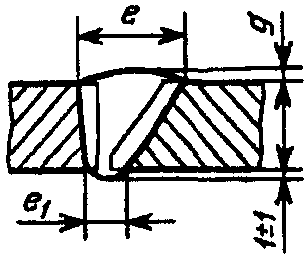

С9
От 3 до 5
3
10
\pm 2
4
0,5
+1,5 -0,5
Св. 5 до 8
14
Св. 8 до 11
4
18
Св. 11 до 14
22
6
Св. 14 до 17
5
26
\pm 3
+2,0 -0,5
Св. 17 до 20
30
Св. 20 до 24
34
8
Св. 24 до 28
38
Св. 28 до 32
41
Св. 32 до 36
44
Св. 36 до 40
49
Св. 40 до 44
53
\pm 4
Св. 44 до 48
56
Св. 48 до 52
60
Св. 52 до 56
64
Св. 56 до 60
68

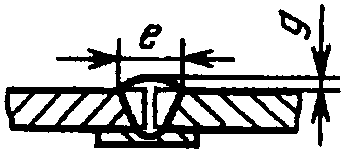

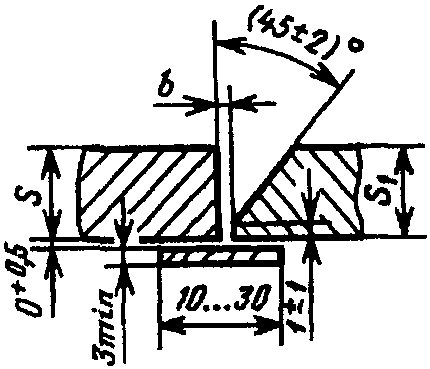

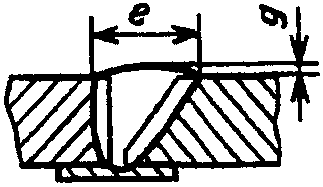

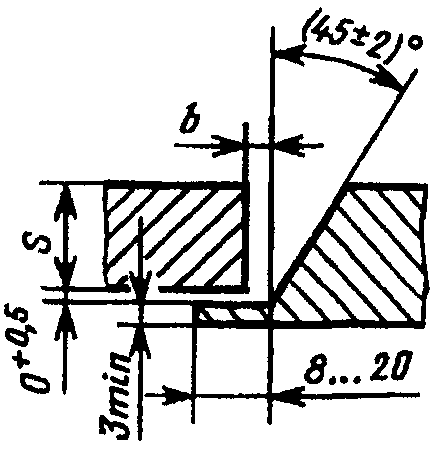

Таблица 13
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

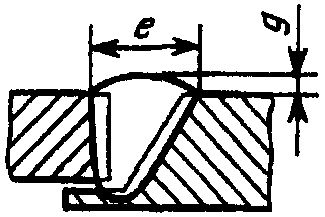

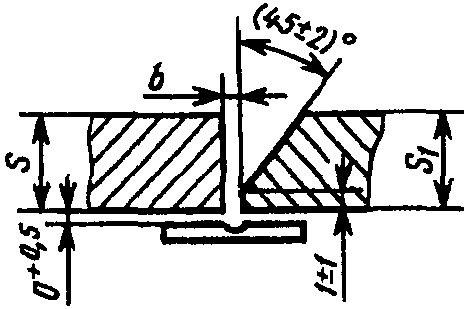

С10
От 3 до 5
3
10
\pm 2
0,5
+1,5 -0,5
Св. 5 до 8
14
Св. 8 до 11
4
18
Св. 11 до 14
22
Св. 14 до 17
5
26
\pm 3
+2,0 -0,5
Св. 17 до 20
30
Св. 20 до 24
34
Св. 24 до 28
38
Св. 28 до 32
41
Св. 32 до 36
44
Св. 36 до 40
49
Св. 40 до 44
53
\pm 4
Св. 44 до 48
56
Св. 48 до 52
60
Св. 52 до 56
64
Св. 56 до 60
68

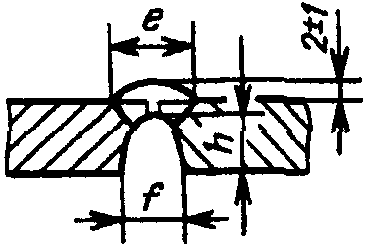

Таблица 14
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

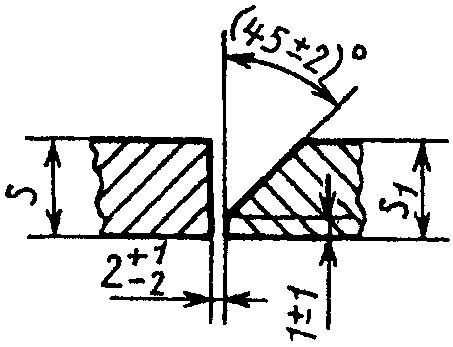

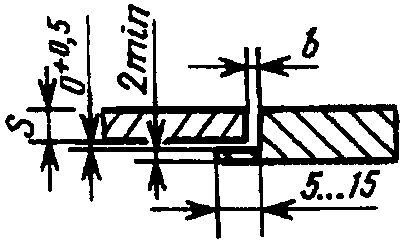

С11
От 3 до 5
3
10
\pm 2
0,5
+1,5 -0,5
Св. 5 до 8
14
Св. 8 до 11
4
18
Св. 11 до 14
22
Св. 14 до 17
5
26
\pm 3
+2,0 -0,5
Св. 17 до 20
30
Св. 20 до 24
34
Св. 24 до 28
38
Св. 28 до 32
41
Св. 32 до 36
44
Св. 36 до 40
49
Св. 40 до 44
53
\pm 4
Св. 44 до 48
56
Св. 48 до 52
60
Св. 52 до 56
64
Св. 56 до 60
68
Таблица 15
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
g = g_{1}
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

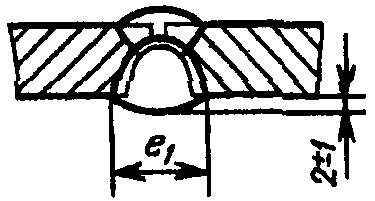

С12
От 3 до 5
8
\pm 2
8
0,5
+1,5 -0,5
Св. 5 до 8
12
Св. 8 до 11
16
10
Св. 11 до 14
20
Св. 14 до 17
24
\pm 3
+2,0 -0,5
Св. 17 до 20
28
Св. 20 до 24
32
Св. 24 до 28
35
Св. 28 до 32
38
Св. 32 до 36
41
12
Св. 36 до 40
44
Св. 40 до 44
49
\pm 4
Св. 44 до 48
53
Св. 48 до 52
56
Св. 52 до 56
60
Св. 56 до 60
64
Таблица 16
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
s = s_{1}
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
С13
От 15 до 17
8
16
\pm 3
10
0,5
+2,0 -0,5
Св. 17 до 20
17
Св. 20 до 24
18
Св. 24 до 28
19
Св. 28 до 32
20
Св. 32 до 36
22
12
Св. 36 до 40
24
Св. 40 до 44
26
\pm 4
Св. 44 до 48
28
Св. 48 до 52
30
Св. 52 до 56
32
Св. 56 до 60
34
Св. 60 до 64
10
36
\pm 5
14
+3,0 -0,5
Св. 64 до 70
38
Св. 70 до 76
40
Св. 76 до 82
42
Св. 82 до 88
44
Св. 88 до 94
46
Св. 94 до 100
48
Таблица 17
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
g = g_{1}
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
С14
От 15 до 17
10
16
\pm 3
10
0,5
+2,0 -0,5
Св. 17 до 20
17
Св. 20 до 24
18
Св. 24 до 28
19
Св. 28 до 32
20
Св. 32 до 36
12
22
12
Св. 36 до 40
24
Св. 40 до 44
26
\pm 4
Св. 44 до 48
28
Св. 48 до 52
30
Св. 52 до 56
32
Св. 56 до 60
34
Св. 60 до 64
36
\pm 5
14
+3,0 -0,5
Св. 64 до 70
38
Св. 70 до 76
40
Св. 76 до 82
42
Св. 82 до 88
44
Св. 88 до 94
46
Св. 94 до 100
48

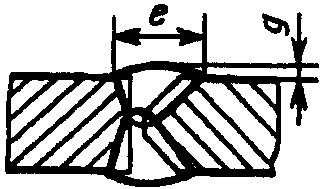

Таблица 18
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

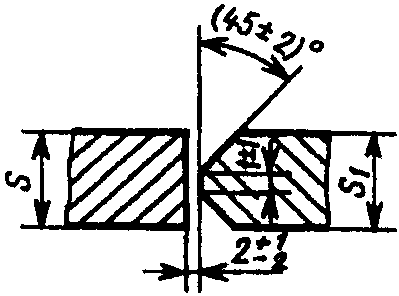

С15
От 8 до 11
10
\pm 2
0,5
+1,5 -0,5
св. 11 до 14
12
Св. 14 до 17
14
\pm 3
+2,0 -0,5
Св. 17 до 20
16
Св. 20 до 24
18
Св. 24 до 28
20
Св. 28 до 32
22
Св. 32 до 36
24
Св. 36 до 40
26
Св. 40 до 44
28
Св. 44 до 48
30
Св. 48 до 52
32
Св. 52 до 56
34
Св. 56 до 60
36
Св. 60 до 64
39
\pm 4
+3,0 -0,5
Св. 64 до 70
42
Св. 70 до 76
45
Св. 76 до 82
48
Св. 82 до 88
51
Св. 88 до 94
54
Св. 94 до 100
58
Таблица 19
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

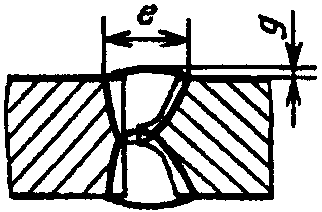

С16
От 30 до 32
8
16
\pm 3
0,5
+2,0 -0,5
Св. 32 до 36
17
Св. 36 до 40
18
Св. 40 до 44
19
Св. 44 до 48
20
Св. 48 до 52
21
Св. 52 до 56
22
Св. 56 до 60
23
Св. 60 до 64
10
24
\pm 4
+3,0 -0,5
Св. 64 до 70
25
Св. 70 до 76
26
Св. 76 до 82
27
Св. 82 до 88
28
Св. 88 до 94
29
Св. 94 до 100
30
Св. 100 до 106
32
Св. 106 до 112
34
Св. 112 до 118
36
Св. 118 до 120
38

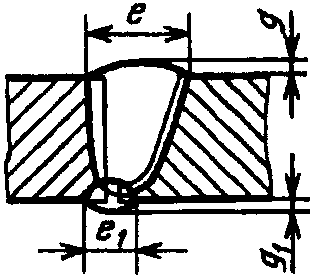

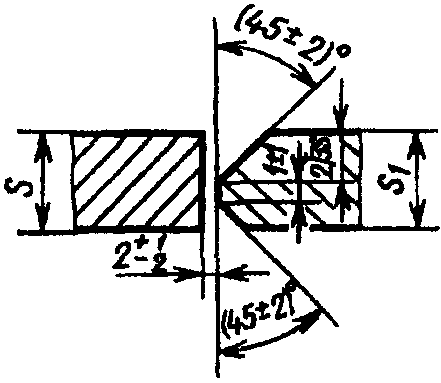

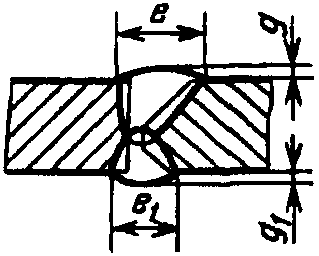

Таблица 20
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
e_{1}
g = g_{1}
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.

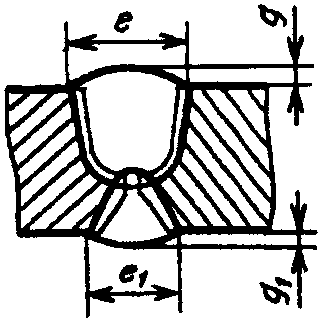

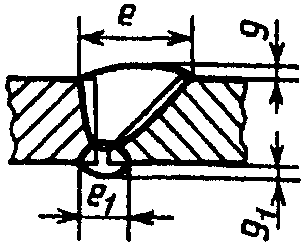

С43
От 12 до 14
18
\pm 2
15
\pm 2
0,5
+1,5 -0,5
Св. 14 до 17
19
\pm 3
16
+2,0 -0,5
Св. 17 до 20
20
17
Св. 20 до 24
22
18
Св. 24 до 28
24
19
Св. 28 до 32
27
20
Св. 32 до 36
30
21
Св. 36 до 40
33
22
Св. 40 до 44
36
23
Св. 44 до 48
39
25
Св. 48 до 52
42
27
Св. 52 до 56
45
29
Св. 56 до 60
48
31
Св. 60 до 64
51
\pm 4
33
\pm 3
+3,0 -0,5
Св. 64 до 70
54
35
Св. 70 до 76
57
37
Св. 76 до 82
60
39
Св. 82 до 88
63
41
Св. 88 до 94
66
43
Св. 94 до 100
69
45

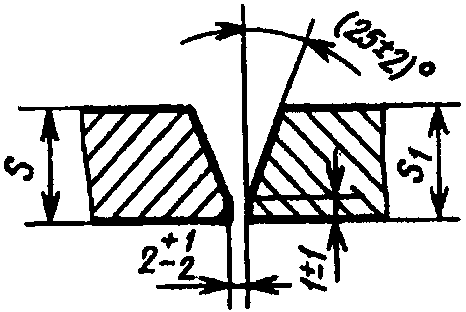

Таблица 21
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

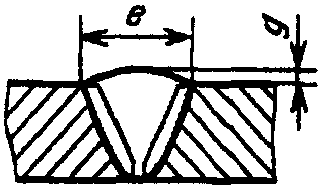

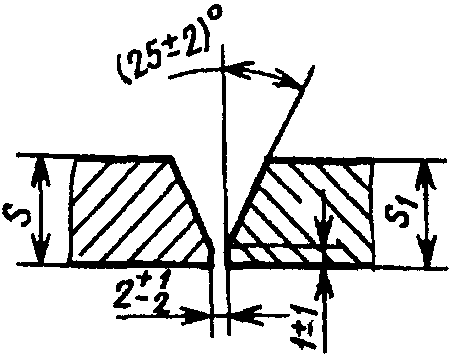

С17
От 3 до 5
8
\pm 2
0,5
+1,5 -0,5
Св. 5 до 8
12
Св. 8 до 11
16
Св. 11 до 14
19
Св. 14 до 17
22
\pm 3
+2,0 -0,5
Св. 17 до 20
26
Св. 20 до 24
30
Св. 24 до 28
34
Св. 28 до 32
38
Св. 32 до 36
42
Св. 36 до 40
47
Св. 40 до 44
52
\pm 4
Св. 44 до 48
54
Св. 48 до 52
56
Св. 52 до 56
60
Св. 56 до 60
65

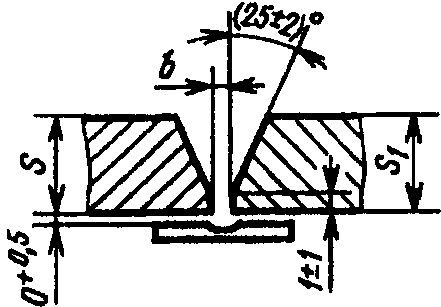

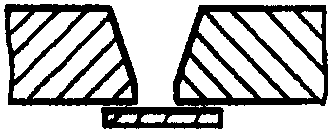

Таблица 22
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
С18
От 3 до 5
3
10
\pm 2
4
0,5
+1,5 -0,5
Св. 5 до 8
16
Св. 8 до 11
4
20
Св. 11 до 14
24
6
Св. 14 до 17
5
28
\pm 3
+2,0 -0,5
Св. 17 до 20
32
Св. 20 до 24
36
8
Св. 24 до 28
40
Св. 28 до 32
44
Св. 32 до 36
48
Св. 36 до 40
50
Св. 40 до 44
54
\pm 4
Св. 44 до 48
56
Св. 48 до 52
60
Св. 52 до 56
63
Св. 56 до 60
68

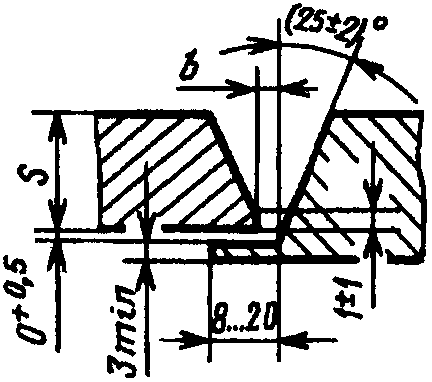

Таблица 23
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

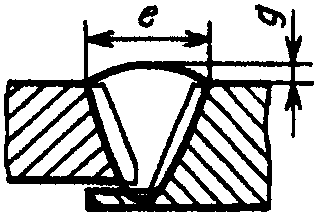

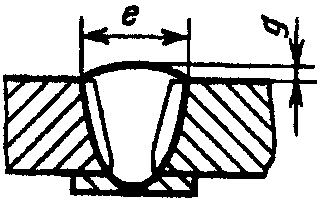

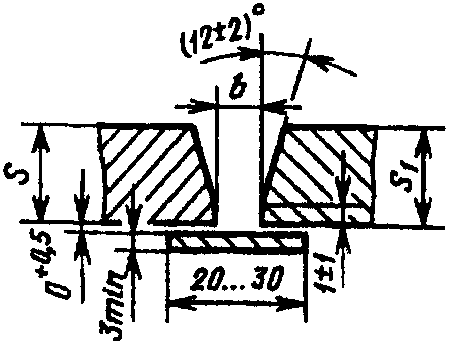

С19
От 6 до 10
8
17
\pm 2
0,5
+1,5 -0,5
Св. 10 до 14
19
Св. 14 до 18
22
\pm 3
+2,0 -0,5
Св. 18 до 22
24
Св. 22 до 26
12
26
Св. 26 до 30
28
Св. 30 до 35
30
Св. 35 до 40
32
Св. 40 до 47
34
\pm 4
Св. 47 до 54
36
Св. 54 до 60
38
Св. 60 до 66
40
\pm 5
+3,0 -0,5
Св. 66 до 72
44
Св. 72 до 78
48
Св. 78 до 85
52
Св. 85 до 92
56
Св. 92 до 100
60

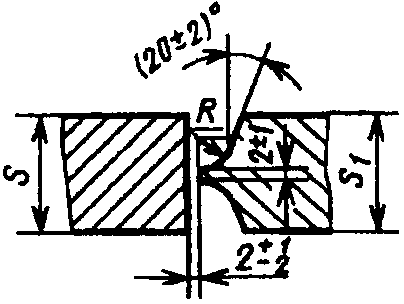

Таблица 24
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
С20
От 3 до 5
3
10
\pm 2
0,5
+1,5 -0,5
Св. 5 до 8
16
Св. 8 до 11
4
20
Св. 11 до 14
24
Св. 14 до 17
5
28
\pm 3
+2,0 -0,5
Св. 17 до 20
32
Св. 20 до 24
36
Св. 24 до 28
40
Св. 28 до 32
44
Св. 32 до 36
48
Св. 36 до 40
50
Св. 40 до 44
54
\pm 4
Св. 44 до 48
56
Св. 48 до 52
60
Св. 52 до 56
63
Св. 56 до 60
68
Таблица 25
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
g = g_{1}
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

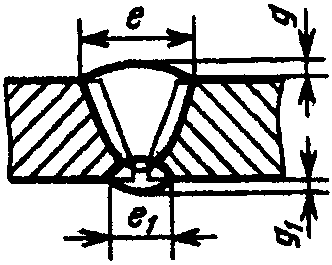

С21
От 3 до 5
8
\pm 2
8
0,5
+1,5 -0,5
Св. 5 до 8
12
Св. 8 до 11
16
10
Св. 11 до 14
19
Св. 14 до 17
22
\pm 3
+2,0 -0,5
Св. 17 до 20
26
Св. 20 до 24
30
Св. 24 до 28
34
Св. 28 до 32
38
Св. 32 до 36
42
12
Св. 36 до 40
47
Св. 40 до 44
52
\pm 4
Св. 44 до 48
54
Св. 48 до 52
56
Св. 52 до 56
60
Св. 56 до 60
65

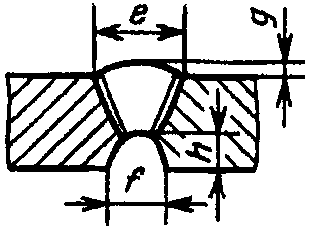

Таблица 26
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
g = g_{1}
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

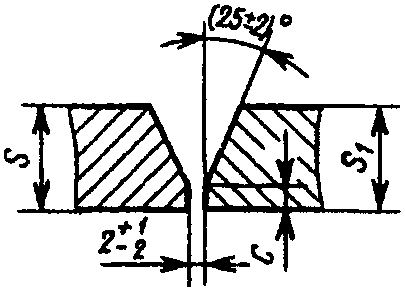

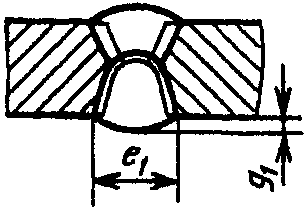

С45
От 8 до 11
4
6
12
14
\pm 2
18
0,5
+1,5 -0,5
Св. 11 до 14
16
Св. 14 до 17
20
\pm 3
+2,0 -0,5
Св. 17 до 20
7
9
14
24
20
Св. 20 до 24
27
Св. 24 до 28
30
Св. 28 до 32
10
12
16
34
22
Св. 32 до 36
36
Св. 36 до 40
38

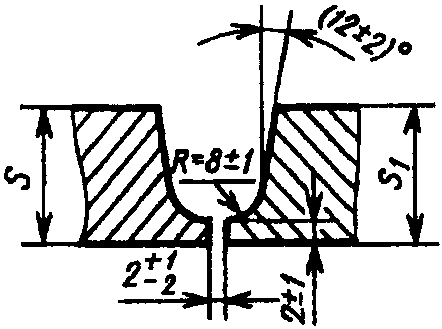

Таблица 27
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
g = g_{1}
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

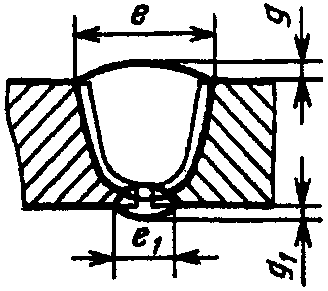

С23
От 15 до 17
26
\pm 3
10
0,5
+2,0 -0,5
Св. 17 до 20
28
Св. 20 до 24
30
Св. 24 до 28
32
Св. 28 до 32
33
Св. 32 до 36
34
12
Св. 36 до 40
35
Св. 40 до 44
36
\pm 4
Св. 44 до 48
38
Св. 48 до 52
40
Св. 52 до 56
42
Св. 56 до 60
44
Св. 60 до 64
46
\pm 5
14
+3,0 -0,5
Св. 64 до 70
48
Св. 70 до 76
50
Св. 76 до 82
52
Св. 82 до 88
54
Св. 88 до 94
56
Св. 94 до 100
60
Таблица 28
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
g = g_{1}
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

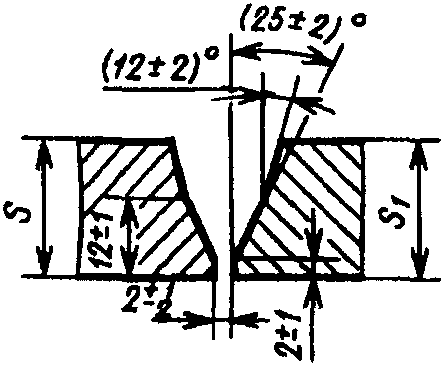

С24
От 15 до 17
24
\pm 3
10
0,5
+2,0 -0,5
Св. 17 до 20
26
Св. 20 до 24
28
Св. 24 до 28
30
Св. 28 до 32
32
Св. 32 до 36
34
12
Св. 36 до 40
36
Св. 40 до 44
38
\pm 4
Св. 44 до 48
40
Св. 48 до 52
42
Св. 52 до 56
44
Св. 56 до 60
46
Св. 60 до 64
48
\pm 5
14
+3,0 -0,5
Св. 64 до 70
50
Св. 70 до 76
52
Св. 76 до 82
54
Св. 82 до 88
56
Св. 88 до 94
58
Св. 94 до 100
60

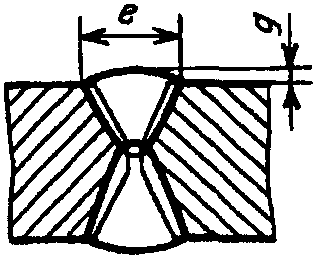

Таблица 29
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

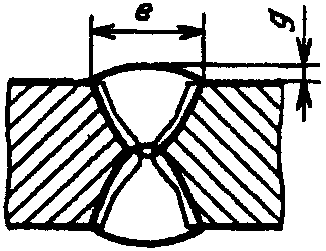

С25
От 8 до 11
10
\pm 2
0,5
+1,5 -0,5
Св. 11 до 14
12
Св. 14 до 17
14
\pm 3
+2,0 -0,5
Св. 17 до 20
16
Св. 20 до 24
18
Св. 24 до 28
20
Св. 28 до 32
22
Св. 32 до 36
24
Св. 36 до 40
26
Св. 40 до 44
28
Св. 44 до 48
30
Св. 48 до 52
32
Св. 52 до 56
34
Св. 56 до 60
36
Св. 60 до 64
39
\pm 4
+3,0 -0,5
Св. 64 до 70
42
Св. 70 до 76
45
Св. 76 до 82
48
Св. 82 до 88
51
Св. 88 до 94
54
Св. 94 до 100
57
Св. 100 до 106
60
Св. 106 до 112
63
Св. 112 до 118
66
Св. 118 до 120
68

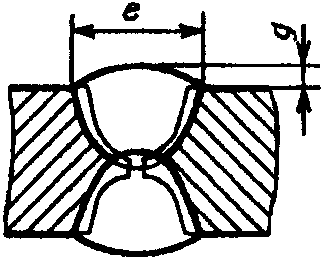

Таблица 30
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
С26
От 30 до 34
23
\pm 3
0,5
+2,0 -0,5
Св. 34 до 38
24
Св. 38 до 42
25
Св. 42 до 46
26
Св. 46 до 50
27
Св. 50 до 54
28
Св. 54 до 60
29
Св. 60 до 66
31
\pm 4
+3,0 -0,5
Св. 66 до 72
33
Св. 72 до 78
34
Св. 78 до 84
36
Св. 84 до 90
38
Св. 90 до 96
40
Св. 96 до 100
42
Св. 100 до 108
44
Св. 108 до 116
46
Св. 116 до 124
48
Св. 124 до 132
50
\pm 5
Св. 132 до 140
52
Св. 140 до 148
54
Св. 148 до 156
56
Св. 156 до 164
60
Св. 164 до 170
64
Св. 170 до 175
68
Таблица 31
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

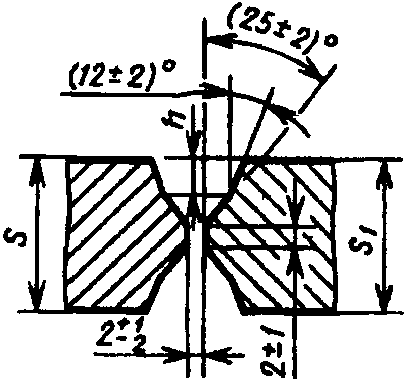

С27
От 30 до 34
8
17
\pm 3
0,5
+2,0 -0,5
Св. 34 до 38
18
Св. 38 до 42
20
Св. 42 до 46
21
Св. 46 до 50
22
Св. 50 до 54
23
Св. 54 до 60
25
Св. 60 до 66
12
28
\pm 4
+3,0 -0,5
Св. 66 до 72
30
Св. 72 до 78
32
Св. 78 до 84
34
Св. 84 до 90
36
Св. 90 до 96
38
Св. 96 до 100
40
Св. 100 до 108
20
42
Св. 108 до 116
44
Св. 116 до 124
46
Св. 124 до 132
50
\pm 5
Св. 132 до 140
54
Св. 140 до 148
57
Св. 148 до 156
60
Св. 156 до 164
64
Св. 164 до 170
68
Св. 170 до 175
72

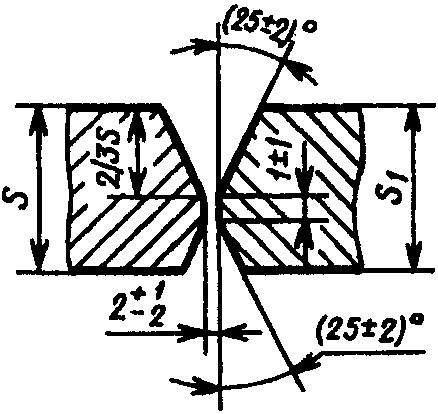

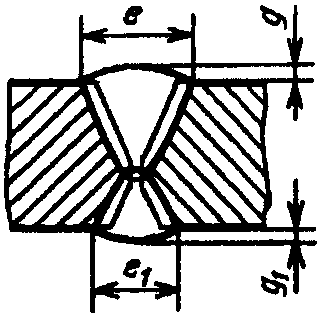

Таблица 32
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
e_{1}
g = g_{1}
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.

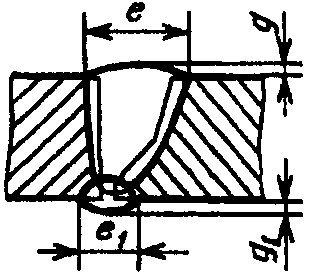

С39
От 12 до 14
16
\pm 2
11
\pm 2
0,5
+1,5 -0,5
Св. 14 до 17
18
\pm 3
12
+2,0 -0,5
Св. 17 до 20
20
13
Св. 20 до 24
22
14
Св. 24 до 28
25
16
Св. 28 до 32
28
18
Св. 32 до 36
30
20
Св. 36 до 40
32
22
Св. 40 до 44
35
24
Св. 44 до 48
38
25
Св. 48 до 52
41
26
св. 52 до 56
44
27
Св. 56 до 60
47
28
Св. 60 до 64
49
\pm 4
29
\pm 3
+3,0 -0,5
Св. 64 до 70
51
30
Св. 70 до 76
53
31
Св. 76 до 82
55
32
Св. 82 до 88
57
33
Св. 88 до 94
60
34
Св. 94 до 100
63
35
Св. 100 до 106
66
36
Св. 106 до 112
69
38
Св. 112 до 118
72
40
Св. 118 до 120
75
42

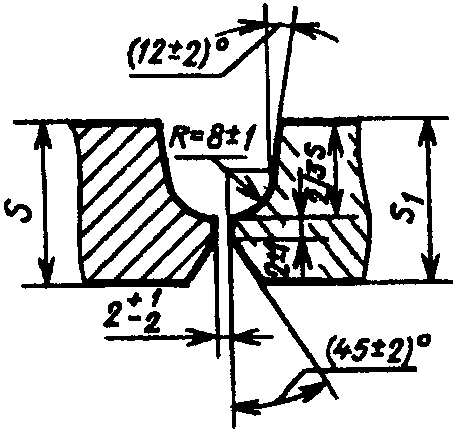

Таблица 33
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s = s_{1}
e
e_{1}
g = g_{1}
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.

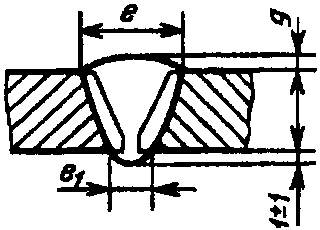

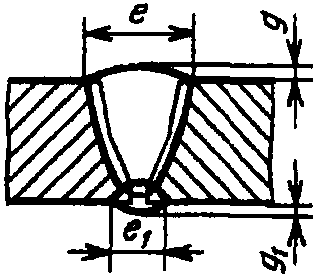

С40
От 12 до 14
20
\pm 2
10
\pm 2
0,5
+1,5 -0,5
Св. 14 до 17
22
\pm 3
11
+2,0 -0,5
Св. 17 до 20
23
12
Св. 20 до 24
24
13
Св. 24 до 28
25
14
Св. 28 до 32
26
15
Св. 32 до 36
27
16
Св. 36 до 40
28
18
Св. 40 до 44
29
20
Св. 44 до 48
30
21
Св. 48 до 52
31
23
св. 52 до 56
32
25
Св. 56 до 60
33
27
Св. 60 до 64
34
\pm 4
29
\pm 3
+3,0 -0,5
Св. 64 до 70
36
30
Св. 70 до 76
38
31
Св. 76 до 82
40
32
Св. 82 до 88
42
34
Св. 88 до 94
44
36
Св. 94 до 100
47
38
Св. 100 до 106
50
40
Св. 106 до 112
52
42
Св. 112 до 118
54
44
Св. 118 до 120
56
46
Таблица 34
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
b
R
i
e, не более
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.

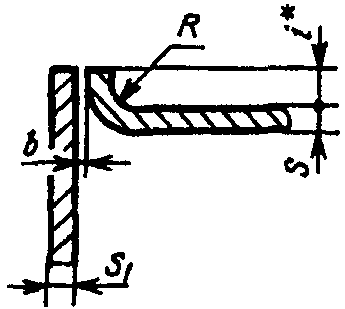

У1
s_{1} \geq 1
От 1 до 2
0
+0,5
От s до 2s
От s до 3s
2s + 3
Св. 2 до 4
+1,0
<*> Размер для справок.

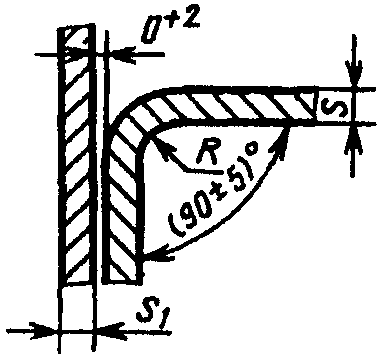

Таблица 35
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
R
e, не более
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
У2
s_{1} \geq 1
От 1 до 2
От s до 2s
5
0
+1
Св. 2 до 6
7
+2
Св. 6 до 9
13
Св. 9 до 12
17

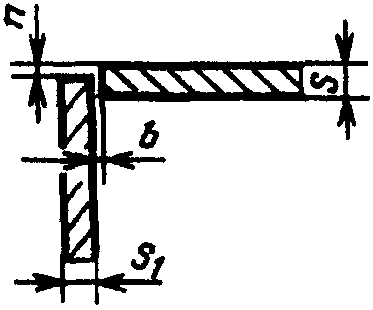

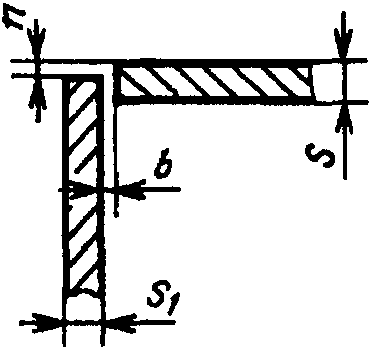

Таблица 36
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
n
b
e, не более
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.

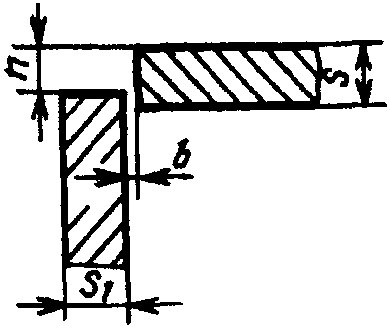

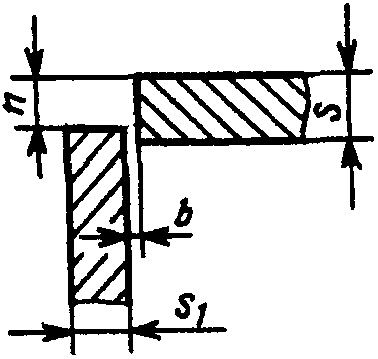

У4
s_{1} \geq 1
От 1,0 до 1,5
От 0 до 0,5s
0
+0,5
6
Св. 1,5 до 3,0
+1,0
8
Св. 3,0 до 5,0
+2,0
10
Св. 5,0 до 6,0
12

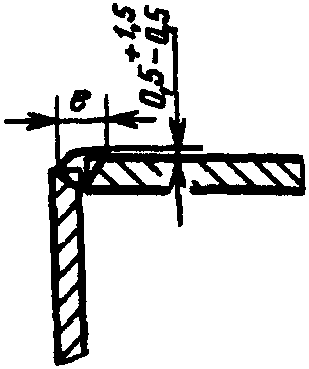

Таблица 37
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
n
b
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
У4
s_{1} \geq 1
От 1,0 до 1,5
Св. 0,5s до s
0
+0,5
Св. 1,5 до 3,0
+1,0
Св. 3,0 до 30,0
+2,0
Таблица 38
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
n
b
e, не более
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
У5
s_{1} \geq 2
От 2 до 3
От 0 до 0,5s
0
+1
8
Св. 3 до 5
+2
10
Св. 5 до 6
12
Св. 6 до 8
14

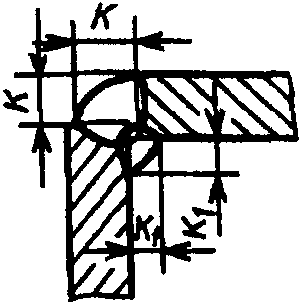

Таблица 39
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
n
b
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
У5
s_{1} \geq 2
От 2 до 3
Св 0,5s до s
0
+1
Св. 3 до 30
+2

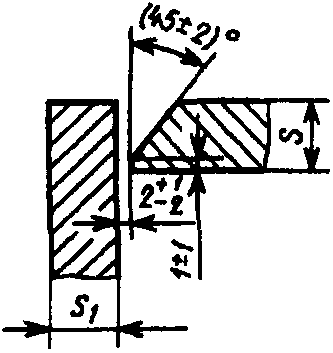

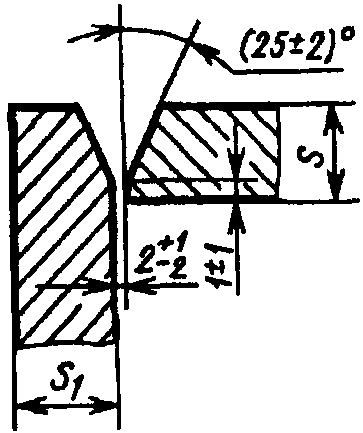

Таблица 40
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

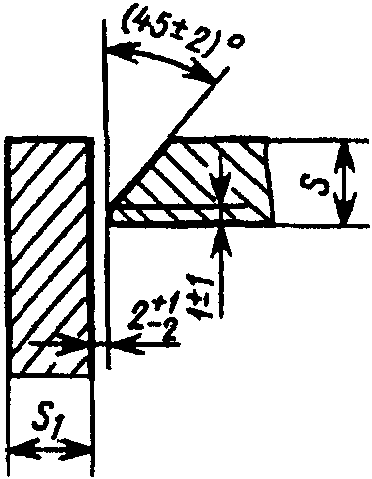

У6
s_{1} \geq 0,5s
От 3 до 5
8
\pm 2
0,5
+1,5 -0,5
Св. 5 до 8
12
Св. 8 до 11
16
Св. 11 до 14
20
Св. 14 до 17
24
\pm 3
+2,0 -0,5
Св. 17 до 20
28
Св. 20 до 24
32
Св. 24 до 28
35
Св. 28 до 32
38
Св. 32 до 36
41
Св. 36 до 40
44
Св. 40 до 44
49
\pm 4
Св. 44 до 48
53
Св. 48 до 52
56
Св. 52 до 56
60
Св. 56 до 60
64

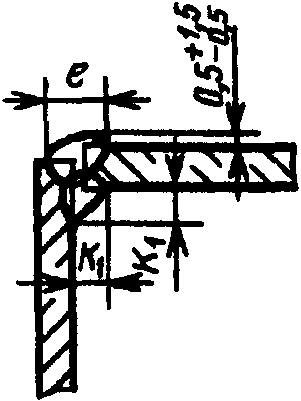

Таблица 41
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

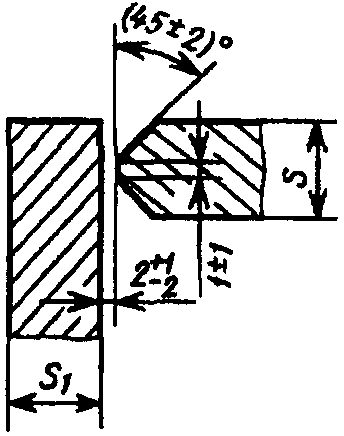

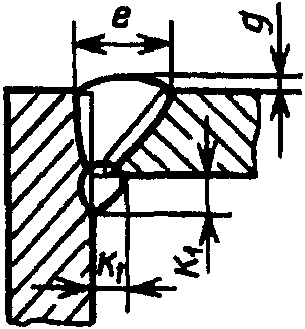

У7
s_{1} \geq 0,5s
От 3 до 5
8
\pm 2
0,5
+1,5 -0,5
Св. 5 до 8
12
Св. 8 до 11
16
Св. 11 до 14
20
Св. 14 до 17
24
\pm 3
+2,0 -0,5
Св. 17 до 20
28
Св. 20 до 24
32
Св. 24 до 28
35
Св. 28 до 32
38
Св. 32 до 36
41
Св. 36 до 40
44
Св. 40 до 44
49
\pm 4
Св. 44 до 48
53
Св. 48 до 52
56
Св. 52 до 56
60
Св. 56 до 60
64

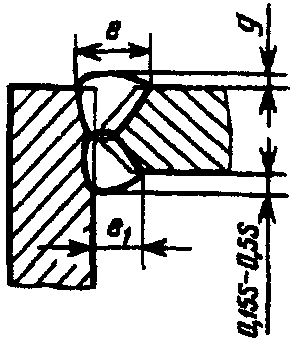

Таблица 42
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
e
e_{1}
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
У8
s_{1} \geq 0,5s
От 8 до 11
10
\pm 2
9
\pm 2
0,5
+1,5 -0,5
Св. 11 до 14
12
11
Св. 14 до 17
14
\pm 3
12
\pm 3
+2,0 -0,5
Св. 17 до 20
16
14
Св. 20 до 24
18
16
Св. 24 до 28
20
18
Св. 28 до 32
22
20
Св. 32 до 36
24
22
Св. 36 до 40
26
24
Св. 40 до 44
28
26
Св. 44 до 48
30
28
Св. 48 до 52
32
30
Св. 52 до 56
34
32
Св. 56 до 60
36
34
Св. 60 до 64
39
\pm 4
37
\pm 4
+3,0 -0,5
Св. 64 до 70
42
40
Св. 70 до 76
45
43
Св. 76 до 82
48
46
Св. 82 до 88
51
48
Св. 88 до 94
54
52
Св. 94 до 100
58
56
Таблица 43
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

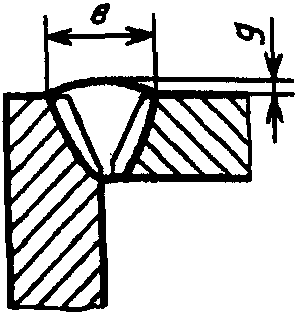

У9
s_{1} \geq 0,5s
От 3 до 5
8
\pm 2
0,5
+1,5 -0,5
Св. 5 до 8
12
Св. 8 до 11
16
Св. 11 до 14
19
Св. 14 до 17
22
\pm 3
+2,0 -0,5
Св. 17 до 20
26
Св. 20 до 24
30
Св. 24 до 28
34
Св. 28 до 32
38
Св. 32 до 36
42
Св. 36 до 40
47
Св. 40 до 44
52
\pm 4
Св. 44 до 48
54
Св. 48 до 52
56
Св. 52 до 56
60
Св. 56 до 60
65
Таблица 44
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
e
g
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Номин.
Пред. откл.

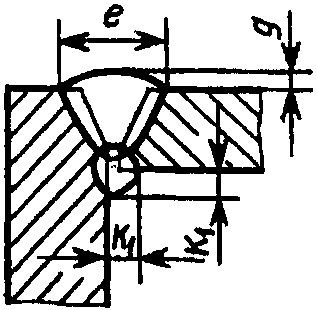

У10
s_{1} \geq 0,5s
От 3 до 5
8
\pm 2
0,5
+1,5 -0,5
Св. 5 до 8
12
Св. 8 до 11
16
Св. 11 до 14
19
Св. 14 до 17
22
\pm 3
+2,0 -0,5
Св. 17 до 20
26
Св. 20 до 24
30
Св. 24 до 28
34
Св. 28 до 32
38
Св. 32 до 36
42
Св. 36 до 40
47
Св. 40 до 44
52
\pm 4
Св. 44 до 48
54
Св. 48 до 52
56
Св. 52 до 56
60
Св. 56 до 60
65
Таблица 45
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
b
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.

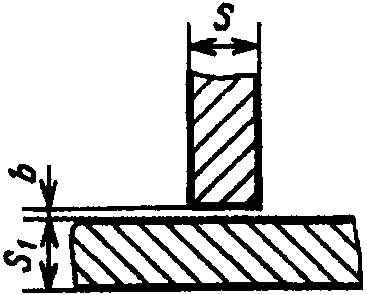

Т1
s_{1} \geq 2
От 2 до 3
0
+1
Св. 3 до 15
+2
Св. 15 до 40
+3

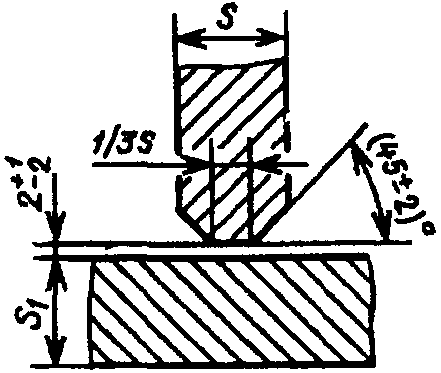

Таблица 46
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
b
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Т3
s_{1} \geq 2
От 2 до 3
0
+1
Св. 3 до 15
+2
Св. 15 до 40
+3

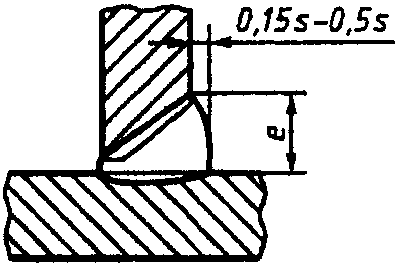

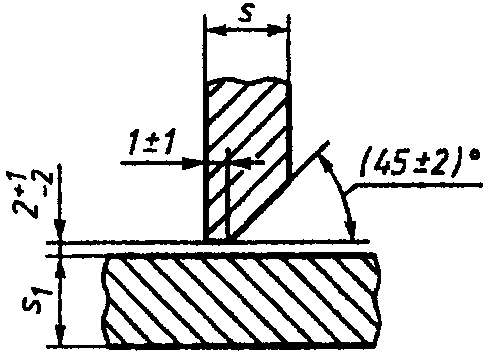

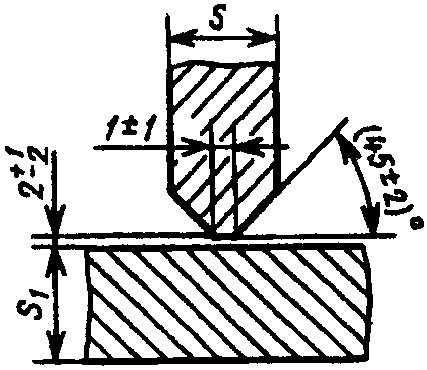

Таблица 47
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
е
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.

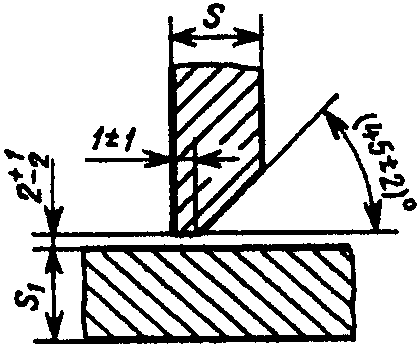

Т6
s_{1} \geq 0,5s
От 3 до 5
7
\pm 2
Св. 5 до 8
10
Св. 8 до 11
14
Св. 11 до 14
18
Св. 14 до 17
22
\pm 3
Св. 17 до 20
26
Св. 20 до 24
30
Св. 24 до 28
33
Св. 28 до 32
36
Св. 32 до 36
40
Св. 36 до 40
44
Св. 40 до 44
47
\pm 4
Св. 44 до 48
50
Св. 48 до 52
54
Св. 52 до 56
58
Св. 56 до 60
62

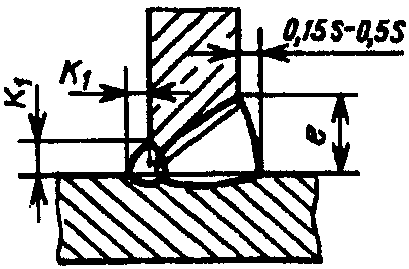

Таблица 48
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
e
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.

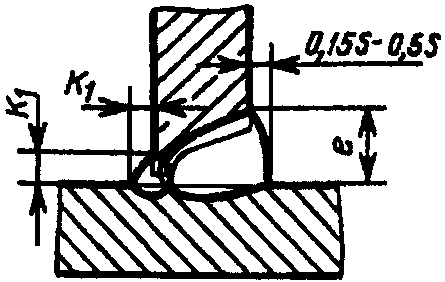

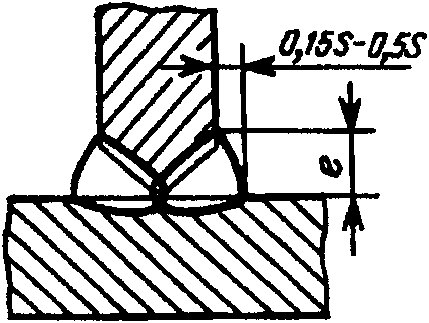

Т7
s_{1} \geq 0,5s
От 3 до 5
7
\pm 2
Св. 5 до 8
10
Св. 8 до 11
14
Св. 11 до 14
18
Св. 14 до 17
22
\pm 3
Св. 17 до 20
26
Св. 20 до 24
30
Св. 24 до 28
33
Св. 28 до 32
36
Св. 32 до 36
40
Св. 36 до 40
44
Св. 40 до 44
47
\pm 4
Св. 44 до 48
50
Св. 48 до 52
54
Св. 52 до 56
58
Св. 56 до 60
62

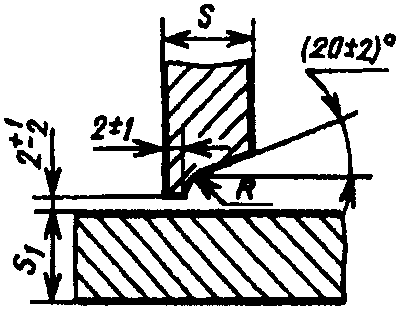

Таблица 49
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
e
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Т2
s_{1} \geq 0,5s
От 15 до 17
8
14
\pm 3
Св. 17 до 20
15
Св. 20 до 24
16
Св. 24 до 28
17
Св. 28 до 32
18
Св. 32 до 36
20
Св. 36 до 40
22
Св. 40 до 44
24
\pm 4
Св. 44 до 48
26
Св. 48 до 52
28
Св. 52 до 56
30
Св. 56 до 60
32
Св. 60 до 64
10
34
\pm 5
Св. 64 до 70
36
Св. 70 до 76
38
Св. 76 до 82
40
Св. 82 до 88
42
Св. 88 до 94
44
Св. 94 до 100
46
Таблица 50
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
e
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Т8
s_{1} \geq 0,5s
От 8 до 11
9
\pm 2
Св. 11 до 14
11
Св. 14 до 17
12
\pm 3
Св. 17 до 20
14
Св. 20 до 24
16
Св. 24 до 28
18
Св. 28 до 32
20
Св. 32 до 36
22
Св. 36 до 40
24
Св. 40 до 44
26
Св. 44 до 48
28
Св. 48 до 52
30
Св. 52 до 56
32
Св. 56 до 60
34
Св. 60 до 64
37
\pm 4
Св. 64 до 70
40
Св. 70 до 76
43
Св. 76 до 82
46
Св. 82 до 88
48
Св. 88 до 94
52
Св. 94 до 100
56

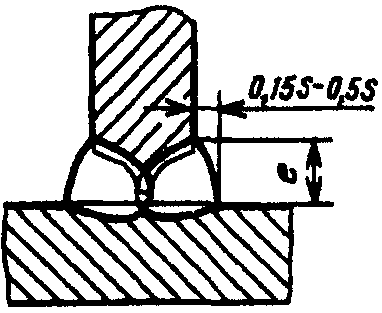

Таблица 51
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
e
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Т9
s_{1} \geq 0,5s
От 12 до 14
8
\pm 2
Св. 14 до 17
10
\pm 3
Св. 17 до 20
12
Св. 20 до 24
14
Св. 24 до 28
16
Св. 28 до 32
17
Св. 32 до 36
18
Св. 36 до 40
19
Св. 40 до 44
20
Св. 44 до 48
21
Св. 48 до 52
22
Св. 52 до 56
24
Св. 56 до 60
26
Св. 60 до 64
28
\pm 4
Св. 64 до 70
30
Св. 70 до 76
32
Св. 76 до 82
34
Св. 82 до 88
36
Св. 88 до 94
38
Св. 94 до 100
40
Таблица 52
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
e
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Т5
s_{1} \geq 0,5s
От 30 до 32
8
14
\pm 3
Св. 32 до 36
15
Св. 36 до 40
16
Св. 40 до 44
17
Св. 44 до 48
18
Св. 48 до 52
19
Св. 52 до 56
20
Св. 56 до 60
21
Св. 60 до 64
10
22
\pm 4
Св. 64 до 70
23
Св. 70 до 76
24
Св. 76 до 82
25
Св. 82 до 88
26
Св. 88 до 94
27
Св. 94 до 100
28
Св. 100 до 106
30
Св. 106 до 112
32
Св. 112 до 118
34
Св. 118 до 120
36
Таблица 53
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
B
b
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Н1
s_{1} \geq 2
От 2 до 5
3 — 20
0
+1,0
Св. 5 до 10
8 — 40
+1,5
Св. 10 до 29
12 — 100
+2,0
Св. 29 до 60
30 — 240
Таблица 54
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
s
B
b
подготовленных кромок свариваемых деталей
сварного шва
Номин.
Пред. откл.
Н2
s_{1} \geq 2
От 2 до 5
3 — 20
0
+1,0
Св. 5 до 10
8 — 40
+1,5
Св. 10 до 29
12 — 100
+2,0
Св. 29 до 60
30 — 240
4. Сварка стыковых соединений деталей неодинаковой толщины при разнице, не превышающей значений, указанных в табл. 55, должна проводиться так же, как деталей одинаковой толщины; конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине.
Таблица 55
мм
Толщина тонкой детали
Разность толщин деталей
От 1 до 4
1
Св. 4 до 20
2
Св. 20 до 30
3
Св. 30
4
Для осуществления плавного перехода от одной детали к другой допускается наклонное расположение поверхности шва (черт. 1).
Черт. 1

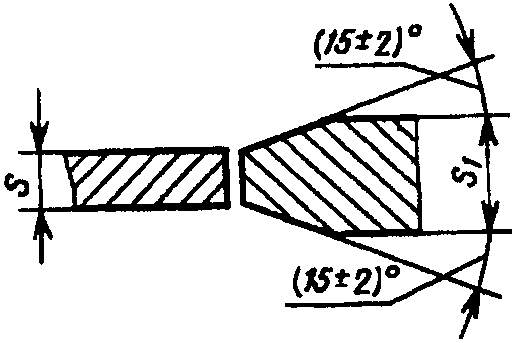

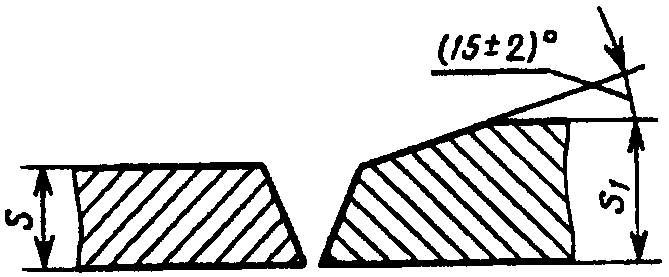

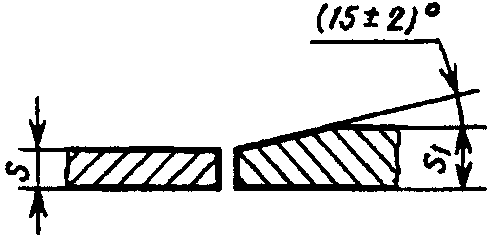

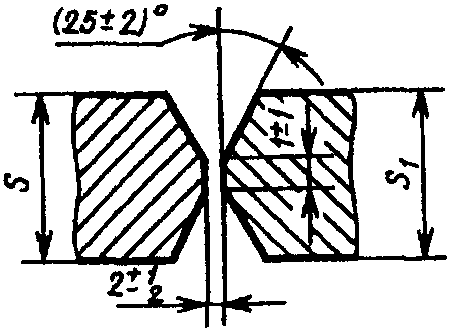

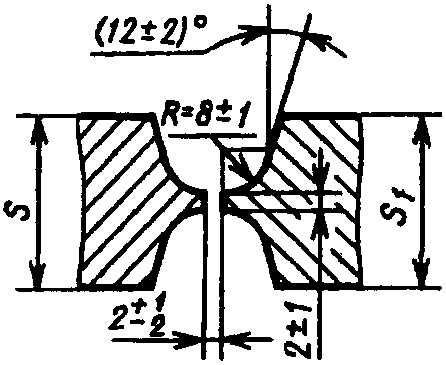

При разности в толщине свариваемых деталей свыше значений, указанных в табл. 55, на детали, имеющей большую толщину s_{1} , должен быть сделан скос с одной или двух сторон до толщины тонкой детали s, как указано на черт. 2, 3 и 4. При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине.
Черт. 2
Черт. 3
Черт. 4
5. Допускается смещение свариваемых кромок перед сваркой относительно друг друга, не более:
0,5 мм — для деталей толщиной до 4 мм;
1,0 мм — для деталей толщиной 4 — 10 мм;
0,1s, но не более 3 мм — для деталей толщиной 10 — 100 мм;
0,01s + 2 мм, но не более 4 мм — для деталей толщиной более 100 мм.
6. В стыковых, тавровых и угловых соединениях толщиной более 16 мм, выполняемых в монтажных условиях, допускается увеличение номинального значения размера b до 4 мм. При этом соответственно может быть увеличена ширина шва e , e_{1} .
(Измененная редакция, Изм. № 1).

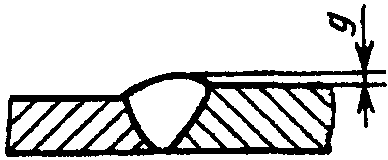

7. При сварке в положениях, отличных от нижнего, допускается увеличение размера g и g_{1} не более:
1,0 мм — для деталей толщиной до 60 мм;
2,0 мм — для деталей толщиной свыше 60 мм.
8. При выполнении двустороннего шва с полным проплавлением перед сваркой с обратной стороны корень шва должен быть расчищен до чистого металла. Для несимметричных соединений с двусторонним швом в случае строжки корня первого шва допускается увеличение размеров подварочного шва до размеров первого шва.

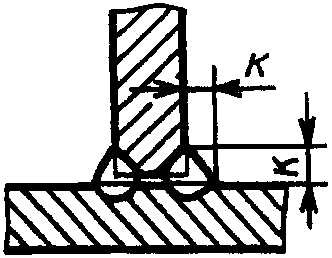

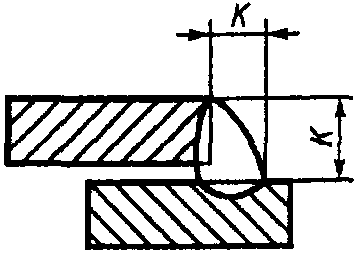

9. Размер и предельные отклонения катета углового шва K , K_{1} должны быть установлены при проектировании. При этом размер катета должен быть не более 3 мм для деталей толщиной до 3 мм включительно и 1, 2 толщины более тонкой детали при сварке деталей толщиной свыше 3 мм. Предельные отклонения размера катета угловых швов от номинального значения приведены в Приложении 3.
8, 9. (Измененная редакция, Изм. № 1).
10. (Исключен, Изм. № 1).
11. Минимальные значения катетов угловых швов приведены в Приложении 1.
12. При применении электродов с более высоким временным сопротивлением разрыву, чем у основного металла, катет углового шва в расчетном соединении может быть уменьшен до значений, приведенных в Приложении 2.

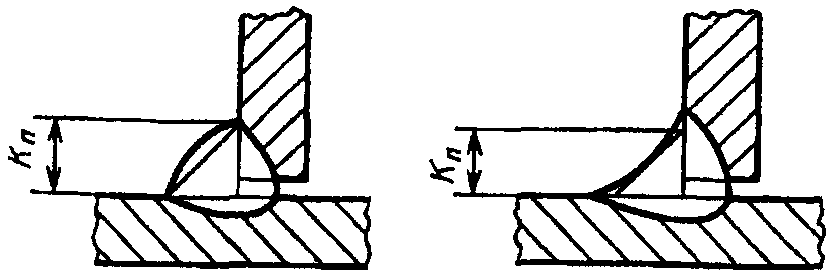

13. Допускается выпуклость и вогнутость углового шва до 30% его катета. При этом вогнутость не должна приводить к уменьшению значения катета K_{\text{п}} (черт. 5), установленного при проектировании.
Черт. 5
Примечание. Катетом K_{\text{п}} является катет наибольшего прямоугольного треугольника, вписанного во внешнюю часть углового шва. При симметричном шве за катет K_{\text{п}} принимается любой из равных катетов, при несимметричном шве — меньший.
(Измененная редакция, Изм. № 1).
14. Допускается применять установленные настоящим стандартом основные типы сварных соединений, конструктивные элементы и размеры сварных соединений при сварке в двуокиси углерода электродной проволокой диаметром 0,8 — 1,4 мм (УП).
15. Допускается в местах перекрытия сварных швов и в местах исправления дефектов увеличение размеров швов до 30% номинального значения.
16. При подготовке кромок с применением ручного инструмента предельные отклонения угла скоса кромок могут быть увеличены до +/- 5°.
При этом соответственно может быть изменена ширина шва e , e_{1} .
15, 16. (Введены дополнительно, Изм. № 1).
Приложение 1
Рекомендуемое
мм
Предел текучести свариваемой стали, МПа
Минимальный катет углового шва для толщины более толстого из свариваемых элементов
От 3 до 4
Св. 4 до 5
Св. 5 до 10
Св. 10 до 16
Св. 16 до 22
Св. 22 до 32
Св. 32 до 40
Св. 40 до 80
До 400
3
4
5
6
7
8
9
10
Св. 400 до 450
4
5
6
7
8
9
10
12
Примечание. Минимальное значение катета не должно превышать 1,2 толщины более тонкого элемента.
Приложение 2
Рекомендуемое
мм
Катет углового шва для отношения временного сопротивления разрыву металла шва к временному сопротивлению разрыву основного металла
