ГОСТ 23852-79. Государственный стандарт Союза ССР. Покрытия лакокрасочные. Общие требования к выбору по декоративным свойствам
(введен в действие Постановлением Госстандарта СССР от 28.09.1979 № 3734)
(ред. от 01.05.1985)
от 28 сентября 1979 г. № 3734
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОБЩИЕ ТРЕБОВАНИЯ К ВЫБОРУ ПО ДЕКОРАТИВНЫМ СВОЙСТВАМ
Paint coatings. General requirements for choice by decorative properties
Постановлением Государственного комитета СССР по стандартам от 28 сентября 1979 г. № 3734 срок введения установлен с 01.01.1981.
Проверен в 1985 г. Постановлением Госстандарта от 28.05.1985 № 1498 срок действия продлен до 01.01.1995.
Переиздание с Изменением № 1, утвержденным в мае 1985 г. (ИУС 8-85).
1. Настоящий стандарт распространяется на лакокрасочные покрытия (далее — покрытия) промышленных изделий и устанавливает общие технические требования к выбору покрытий по декоративным свойствам.
2. Под декоративными свойствами понимают свойства покрытия, обеспечивающие его эстетическое восприятие.
Декоративные свойства покрытия характеризуются цветом, блеском, фактурой и классом по ГОСТ 9.032-74.
3. Выбор покрытия по декоративным свойствам производят на стадии проектирования в процессе художественного конструирования изделий.
4а. Разработанные в процессе художественного конструирования варианты отделки записывают в карту цветофактурного решения отделки изделия.
(Введен дополнительно, Изм. № 1).
4. Покрытия по декоративным свойствам должны соответствовать функциональному назначению и условиям эксплуатации, объемно-пространственной структуре, тектонике, габаритам, пластике внешней формы изделия, эстетической выразительности и гармоничности цветовых и фактурных сочетаний поверхности изделий.
5. Выбор покрытий по цвету, блеску и фактуре производят по таблице.
| Наименование групп изделий | Требования к цвету и цветовым сочетаниям лакокрасочных покрытий | Требования к фактуре и блеску покрытия |
|---|---|---|
| 1. Изделия, функционирующие в атмосферных условиях, на естественных фонах, например, сельхозмашины, дорожные и коммунальные машины, грузовые автомобили и др. | Цвета красной, оранжевой, желтой, зеленой, голубой, синей зон и ахроматические; чистые и сложные; светлые, средние и темные по светлоте; малой, средней и максимальной насыщенности. Число основных цветов в схеме цветового решения не более 4. Сочетания цветов контрастные, например, кадмиево-желтый (219) <*> и синий (485); родственно-контрастные, например, зеленоватая «слоновая кость» (524) и изумрудный (315); родственные, например, серобежевый (661), коричневый (685) и красно-оранжевый (29) | Гладкие, глянцевые и полуглянцевые |
| 2. Изделия, функционирующие в условиях городских улиц и создающие в общем транспортном потоке разнообразный колорит, например, автобусы, троллейбусы, такси, специализированные автомобили | Цвета красной, оранжевой, желтой, зеленой, голубой, синей зон и ахроматические; чистые и сложные; светлые, средние, темные по светлоте; малой, средней и максимальной насыщенности. Число основных цветов в схеме цветового решения не более 3. Сочетания цветов контрастные; родственно-контрастные, родственные; эквитональные, например, кадмиево-желтый (219) и темно-песочный (795) | Гладкие, глянцевые |
| 3. Индивидуальный транспорт, например, легковые автомобили, мотоциклы, велосипеды и др. | Цвета красной, оранжевой, желтой, зеленой, голубой, синей зон и ахроматические; сложные; светлые, средние и темные; малой, средней и максимальной насыщенности. Число основных цветов в схеме цветового решения не более 2. Сочетания цветов родственные; родственно-контрастные | Гладкие, высокоглянцевые и глянцевые |
| 4. Изделия, функционирующие в интерьерах производственных помещений в контакте с человеком, например, приборы, станки, машины, оборудование и др. | Цвета красной, оранжевой, желтой, зеленой, голубой, синей зон и ахроматические; сложные; светлые, средние, темные по светлоте; малой и средней насыщенности. Число основных цветов в схеме цветового решения не более 3. Сочетания цветов эквивалентные, например, серозеленый (365) и светлый серозеленый (352), родственноконтрастные, например, «слоновая кость» (229) и серо-зеленый (365) | Гладкие, глянцевые, полуглянцевые, полуматовые, матовые Допускаются гладкие рисунчатые («молотковые») и рельефные («шагрень») |
| 5. Изделия культурнобытового назначения длительного пользования, функционирующие в жилом интерьере в контакте с человеком, например, пылесосы, стиральные машины, холодильники, бытовая радиоэлектронная аппаратура, вентиляторы, ручной механизированный инструмент и др. | Цвета красной, оранжевой, желтой, зеленой, голубой, синей зон и ахроматические; сложные; светлые, средние, темные по светлоте; малой, средней и максимальной насыщенности. Число основных цветов в схеме цветового решения не более 2. Сочетания цветов родственные, родственно-контрастные, контрастные и эквитональные | Гладкие и рельефные, глянцевые и полуглянцевые |
<*> Номера здесь и далее даны по картотеке образцов (эталонов) цвета лакокрасочных материалов.
(Измененная редакция, Изм. № 1).
6. Классы покрытий для групп изделий приведены в обязательном Приложении 1. Класс покрытий поверхностей изделий, находящихся постоянно в поле зрения человека, должен быть не ниже IV.
7. Выбор лакокрасочных материалов, обеспечивающих требуемые класс, фактуру и блеск покрытия, проводят по рекомендуемым Приложениям 2 и 3, цвет — по стандартам или техническим условиям на лакокрасочные материалы.
8. Оценку соответствия покрытия требованиям п. 4 проводят экспертным методом.
9. Выбор операции подготовки поверхности методом окрашивания и сушки покрытия проводят по рекомендуемому Приложению 4.

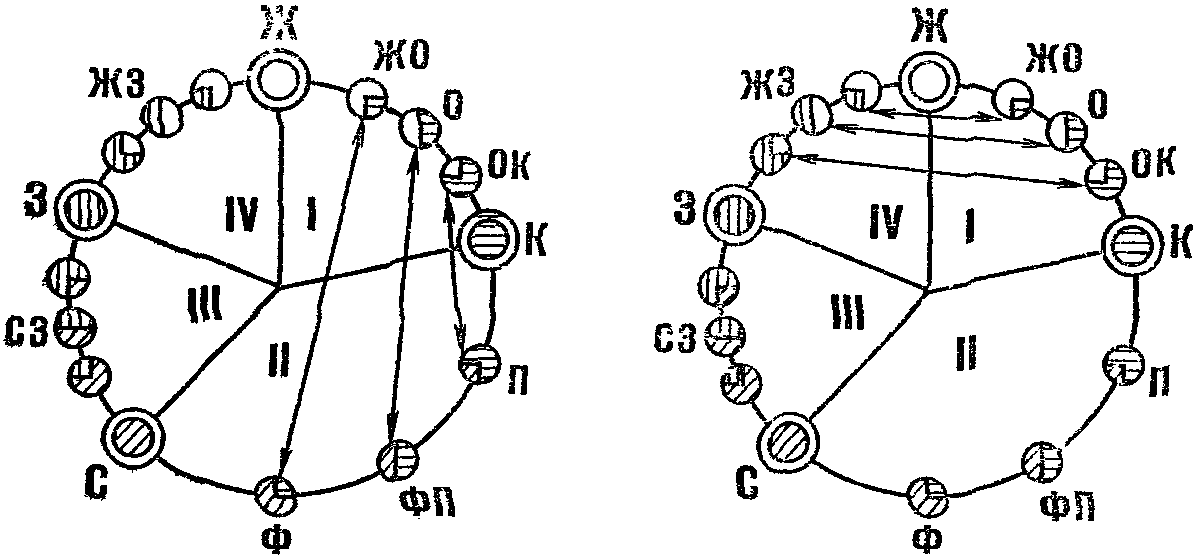

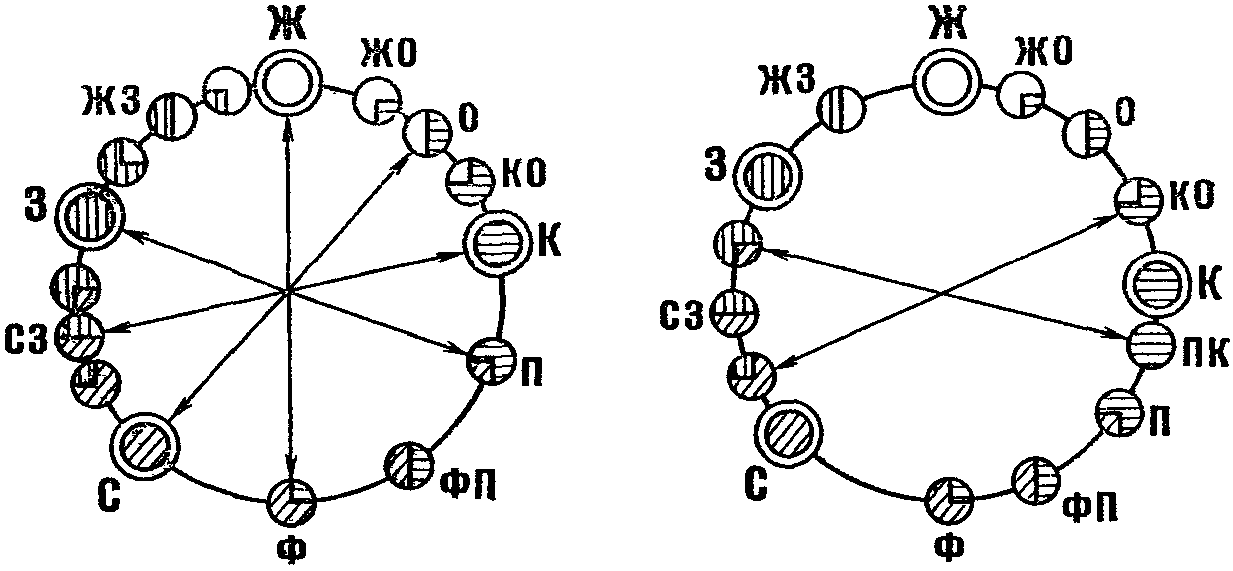

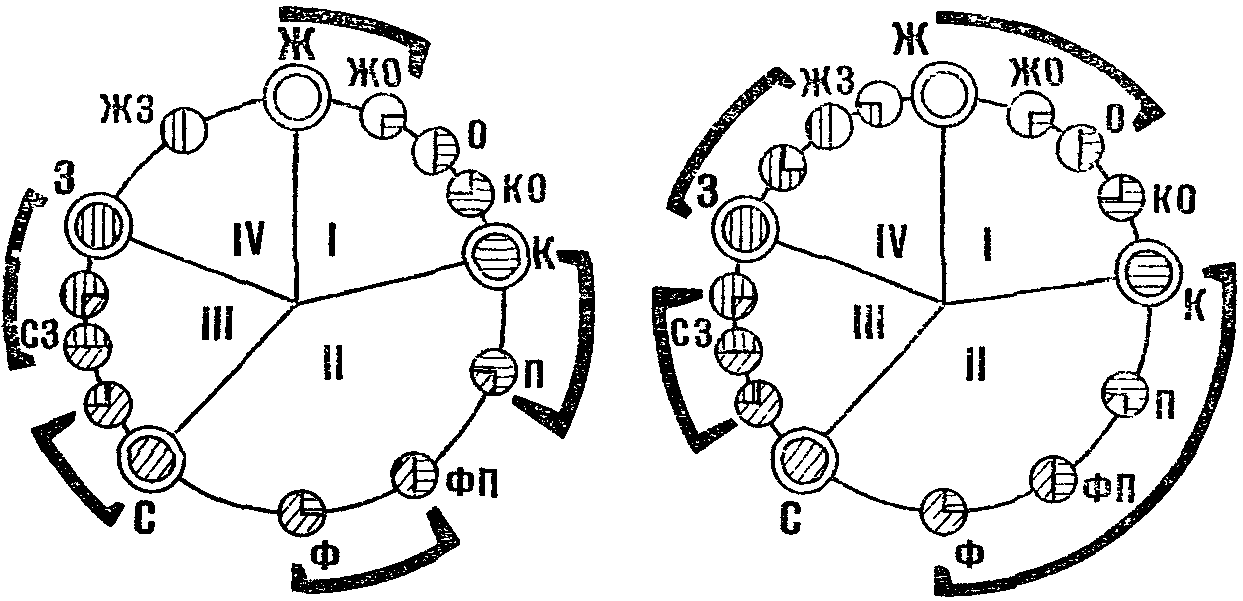

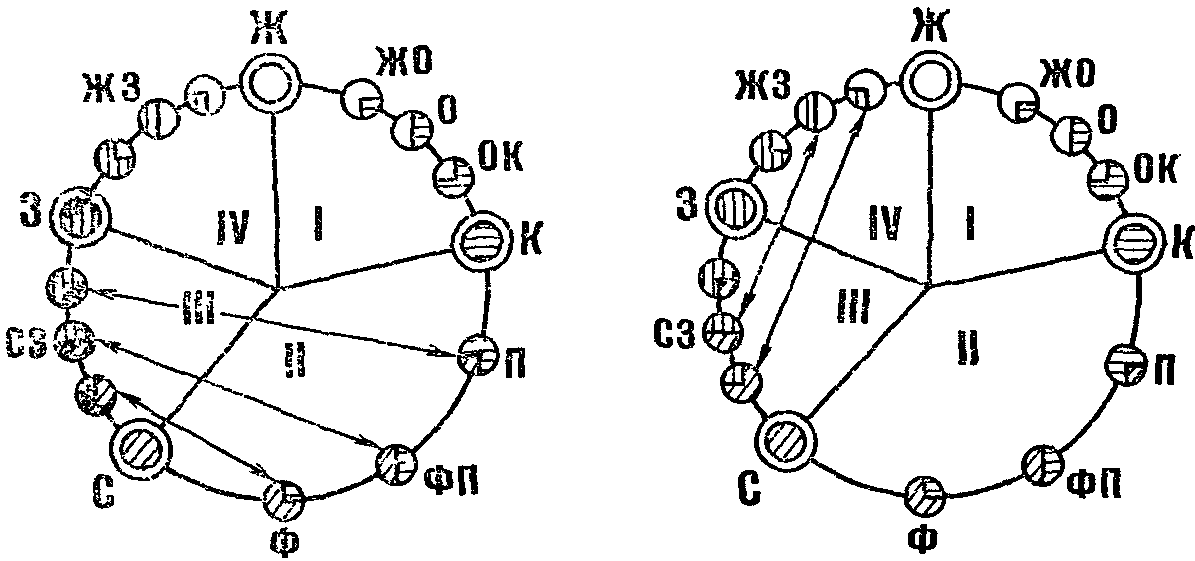

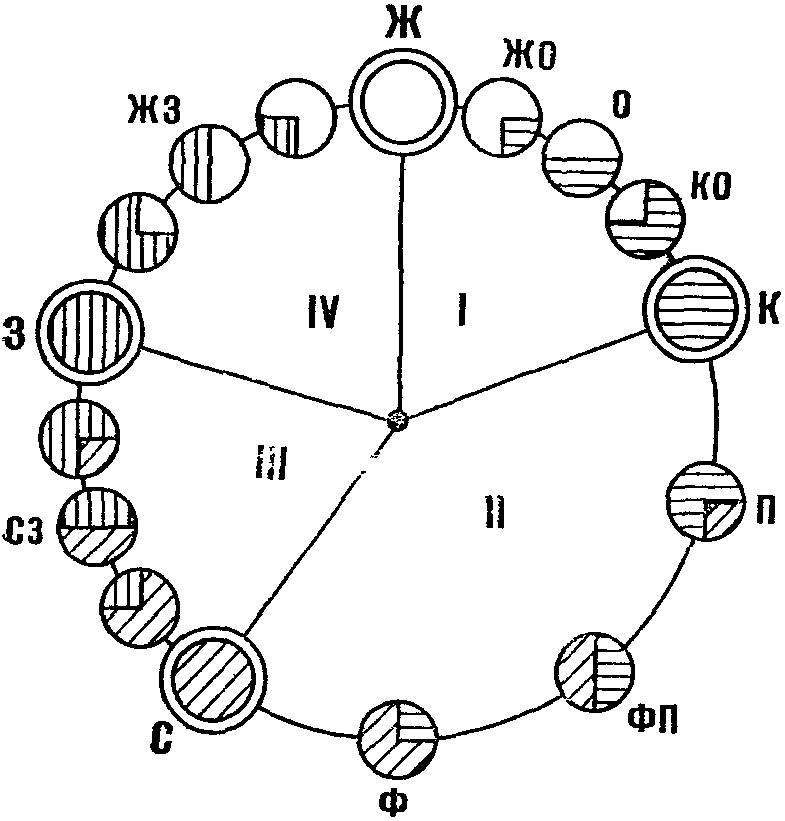

10. Виды гармоничных цветовых сочетаний приведены в справочном Приложении 5.
11. Пример выбора покрытий по декоративным свойствам приведен в справочном Приложении 6.
| Группа промышленных изделий | Окрашенные поверхности | Класс покрытия, не ниже |
|---|---|---|
| Автомобили легковые высшего класса (типа ЗИЛ-117) и большого класса (типа «Чайка»), среднего, малого и особо малого класса | Кузов | I |
| (типа «Волга», «Москвич», | ||
| «Жигули», «Запорожец») <*> | Кузов | II |
| Автомобили грузовые, прицепы и полуприцепы | Кабина Рама, детали шасси Металлические части платформы Кузов | III VII IV III |
| Большегрузные карьерные автосамосвалы | Кабины, узлы, оперения, ящики аккумулятора Наружные поверхности платформ топливных и масляных баков Рамы, углы, шасси | V VI VII |
| Автобусы <**> | Кузов | III |
| Вагоны: | ||
| магистральных железных дорог колеи 1520 (1524) мм: | Боковые стены кузовов пассажирских вагонов | IV |
| локомотивной тяги (пассажирские, почтовые, багажные), электропоезда и дизель-поездов грузовые магистральных железных дорог колеи 1520 (1524) мм | локомотивной тяги Боковые стены вагонов электропоездов и дизельпоездов, а также почтовых и багажных вагонов, свесы крыш, лобовые части кузовов головных вагонов электропоездов Средняя часть крыш, рамы вагонов, тележки и котельные отделения Концевые стены кузовов вагонов Наружные поверхности | V VII VI VII |
| Строительные и дорожные машины, самоходные, навесные и передвижные | Поверхности деталей машин, находящихся в поле зрения людей (за исключением поверхностей, покрытия которых несут консервационную службу) Остальные поверхности строительных и дорожных машин | VI VII |
| Сельскохозяйственные машины | Облицовочные детали сельскохозяйственных машин Остальные поверхности сельскохозяйственных машин | IV — V VII |
| Станки, кузнечно-прессовые и литейные машины: | ||
| станки классов точности B, A и C по ГОСТ 8-82 станки обычного исполнения, кузнечно-прессовые и литейные машины | Основные поверхности, определяющие внешний вид станков Поверхности, доступные для обозрения, но не определяющие внешний вид Основные поверхности, определяющие внешний вид станков и машин Поверхности, доступные для обозрения, но не определяющие внешнего вида Поверхности внутри станков и машин, недоступные для обозрения (поверхности станин гидро- и смазочного оборудования и др.) | III IV IV V VII |
| Приборы: | Основные поверхности, | II — III — IV |
| приборы непосредственной связи с человеком, находящиеся в зоне постоянного зрительного восприятия: крупные, например, копировальные аппараты, агрегативные средства вычислительной техники (пульты, стойки и т.д.) средние, например, счетные машины, настольно-клавишные вычислительные машины, кассовые аппараты, аналитические приборы — хроматографы, бытовая радиоэлектронная аппаратура и т.д. мелкие, например, портативные пишущие машины, счетные машины типа «Феликс», бытовые оптические и медицинские приборы | определяющие внешний вид прибора То же Основные поверхности, определяющие внешний вид прибора | II — III — IV II — III — IV |
| Приборы, окружающие человека, но попадающие в зону зрительного восприятия нерегулярно: | ||
| крупные, например, щиты вспомогательных контрольноизмерительных приборов средние, например, вторичные электронные автоматические приборы с записывающим и показывающим устройством | То же «» | IV — V IV — V |
| (потенциометры) мелкие, например, манометры, стабилизаторы напряжения, реле и т.д. | «» | IV — V |
| Автоматические приборы, в обслуживании которых человек не принимает участия: | ||
| крупные, например, весы вагонные (платформы); средние, например, метеоприборы и оборудование; мелкие, например, дифманометры и другие приборы | « » «» | VII V — VI V — VI |
<*> Для полноприводных автомобилей особо малого и среднего класса покрытая кузова не ниже III.
<**> Для автобуса малого класса типа «Юность» класс покрытия кузова не ниже II.
Примечания. 1. Когда для одних и тех же поверхностей указано несколько классов, конкретный класс устанавливают по стандартам или техническим условиям на изделие.
2. Классы покрытий для изделий в экспортном исполнении устанавливают по стандартам или техническим условиям на изделие.
МАКСИМАЛЬНО ДОСТИГАЕМЫЙ КЛАСС ПОКРЫТИЙ ДЛЯ ЭМАЛЕЙ И ЛАКОВ
| Наименование материала | Блеск, фактура покрытия | Максимально достигаемый класс по ГОСТ 9.032-74 |
|---|---|---|
| Эмали | ||
| Меламинные МЛ-1110 по ГОСТ 20481-80 | Гладкие однотонные Высокоглянцевые | I |
| МЛ-197 по ГОСТ 23640-79 | То же | I |
| МЛ-197 В | ||
| МЛ-1121 МЛ-12 по ГОСТ 9754-76 | « Высокоглянцевые и глянцевые» | I II |
| МЛ-152 по ГОСТ 18099-78 | Высокоглянцевые | II |
| МЛ-1156 по ГОСТ 5971-78 | Глянцевые | II |
| МЛ-1156 черная по ГОСТ 5971-78 | Полуглянцевая | II |
| МЛ-242 по ГОСТ 10982-75 | Глянцевые | II |
| МЛ-169 | То же | II |
| МЛ-283 по ГОСТ 10982-75 МЛ-28 по ГОСТ 9754-76 | « Глянцевые и полуглянцевые» | II II |
| МЛ-279 ОП по ГОСТ 5971-78 | Полуматовые | II |
| МЛ-279 по ГОСТ 5971-78 | То же Гладкие рисунчатые (молотковые) | II |
| МЛ-165 по ГОСТ 12034-77 | Полуглянцевые | II |
| МЛ-165 ПМ по ГОСТ 12034-77 | Полуматовые Рельефные «Шагрень» | II |
| МЛ-158 | Полуматовые | II |
| Мочевинные МЧ-240 | Гладкие однотонные Глянцевые | II |
| МЧ-196 | Глянцевые и полуглянцевые | II |
| МЧ-277 ПГ | Полуглянцевые | II |
| МЧ-240 ПМ | Полуматовые | II |
| МЧ-240 М | Матовые | II |
| МЧ-123 | Глянцевые | III |
| МЧ-145 по ГОСТ 23760-79 | Глянцевые и полуглянцевые | III |
| Пентафталевые и глифталевые | ||
| ПФ-115 по ГОСТ 6465-76 | Высокоглянцевые | II |
| ПФ-163 по ГОСТ 5971-78 | Глянцевые | II |
| ПФ-1126 | То же | II |
| ПФ-1127 | «» | II |
| ПФ-1105 | «» | II |
| ПФ-1106 ПФ-178 | « Полуматовые» | II II |
| ПФ-223 по ГОСТ 14923-78 | Полуглянцевые | II |
| ПФ-964 | То же | II |
| ХВ-774 | Матовые | IV |
| ХС-1107 ГМ | Глубокоматовые | III |
| Нитроцеллюлозные | ||
| НЦ-11 по ГОСТ 9198-83 | Высокоглянцевые | I <*> |
| НЦ-184 по ГОСТ 18335-83 | Глянцевые | II |
| НЦ-25 по ГОСТ 5406-84 | То же | II |
| НЦ-26 | «» | II |
| НЦ-27 | «» | II |
| НЦ-256 по ГОСТ 25515-82 НЦ-5123 по ГОСТ 7462-73 | « Полуглянцевые и полуматовые» | II II |
| НЦ-280 | Глянцевые | III |
| НЦ-273 | Полуглянцевые | III |
| НЦ-262 | То же | III |
| НЦ-251 | «» | III |
| НЦ-221 | «» | III |
| НЦ-246 | «» | III |
| НЦ-1200 | «» | III |
| НЦ-132 П по ГОСТ 6631-74 НЦ-1125 по ГОСТ 7930-73 | « Полуглянцевые и полуматовые» | III III |
| НЦ-170 | Полуматовые | III |
| НЦ-271 М | Матовые | III |
| НЦ-132 К по ГОСТ 6631-74 | Полуглянцевые | IV |
| НЦ-256 К | То же | IV |
| НЦ-246 | Полуматовые | III |
| Лак НЦ-134 с алюминиевой пудрой | «» | IV |
| Эпоксидные и эпоксиэфирные | ||
| ЭП-148 по ГОСТ 10982-75 | Глянцевые | II |
| ЭП-274 | Глянцевые и полуглянцевые | II |
| ЭП-715 | То же | II |
| ЭП-140 по ГОСТ 24709-81 | Полуглянцевые | II |
| ЭП-51 по ГОСТ 9640-85 | То же | II |
| ЭП-716 | Полуглянцевые и матовые | II |
| ЭП-773 по ГОСТ 23143-83 | Полуматовые | II |
| НЦ-246 | То же | II |
| ЭП-191 | Глянцевые | III |
| В-ЭП-2100 | Глянцевые и полуглянцевые | III |
| ЭФ-1118 ПГ по ГОСТ 5971-78 | Полуглянцевые | III |
| ЭФ-1118 ПМ по ГОСТ 5971-78 | Полуматовые | III |
| ЭФ-1118 М по ГОСТ 5971-78 | Матовые | III |
| ЭП-525 по ГОСТ 22438-85 | То же | III |
| ЭП-525 П ЭП-0010 по ГОСТ 10277-76 | « Полуглянцевые» | III IV |
| ПФ-954 | То же | II |
| ПФ-137 | Глянцевые | III |
| ПФ-19 Г | То же | III |
| ГФ-1151 | Полуглянцевые | III |
| ГФ-1426 по ГОСТ 6745-79 | Глянцевые | III |
| Эмали: | Гладкие однотонные | |
| ПФ-115 по ГОСТ 6465-76 | Глянцевые | III |
| ПФ-188 по ГОСТ 24784-81 | То же | III |
| ПФ-133 по ГОСТ 926-82 | «» | III |
| ПФ-187 Ц ПФ-1147 | « Полуглянцевые» | III III |
| ГФ-1147 | То же | III |
| ПФ-241 ГМ | Глубокоматовые | III |
| ГФ-230 по ГОСТ 64-77 | Полуматовые и полуглянцевые | III |
| ПФ-241 ПМ | То же | III |
| ПФ-245 | «» | III |
| ГФ-245 | «» | III |
| ПФ-14 ПФ-19 М | « Матовые» | III III |
| ПФ-218 по ГОСТ 21227-75 | То же | III |
| ПФ-241 М ПФ-837 | « Полуглянцевые» | III IV |
| ГФ-820 | То же | IV |
| Лак ПФ-170 по ГОСТ 15907-70 с алюминиевой пудрой | «» | IV |
| Этрифталевые | ||
| ЭТ-199 | Глянцевые | II |
| Перхлорвиниловые, поливинилхлоридные, сополимеро-винилхлоридные | ||
| ХВ-238 | Полуглянцевые | III |
| ХВ-110 по ГОСТ 18374-79 | То же | III |
| ХВ-113 по ГОСТ 18374-79 | «» | III |
| ХВ-1149 ХС-781 | « То же» | IV IV |
| ХВ-124 по ГОСТ 10144-74 | Полуматовые | III |
| ХВ-1100 по ТУ 6-10-1301-83 | То же | IV |
| ХВ-785 по ГОСТ 7313-75 | «» | IV |
| ХВ-125 по ГОСТ 10144-74 | «» | IV |
| ХВ-518 ХС-720 | « Матовые и полуматовые» | IV IV |
| ХС-510 | Полуматовые | IV |
| ХС-717 | То же | IV |
| ХВ-16 | Полуматовые и матовые | IV |
| ХС-119 по ГОСТ 21824-76 | То же | IV |
| ХС-119 Э по ГОСТ 21824-76 ХС-1107 М | « Матовые» | IV IV |
| ХВ-1120 | Матовые | IV |
| ХС-527 | То же | IV |
| ЭП-255 по ГОСТ 23599-79 | Полуглянцевые и полуматовые | IV |
| Масляно- и алкидно-стирольные | ||
| МС-278 | Полуматовые | II |
| МС-17 | Полуглянцевые | III |
| МС-226 | Глянцевые | III |
| Полиэфирные ненасыщенные | ||
| ПЭ-126 М | Глянцевые | II |
| В-ПЭ-1179 | Высокоглянцевые и глянцевые | II |
| Полиакриловые | ||
| АК-1102 | Матовые | I |
| АК-2130 М | Полуматовые | I |
| АС-2106 | Глянцевые | I |
| АС-2106 М | Матовые | I |
| АС-131 | То же | I |
| АС-599 | «» | II |
| АК-194 АС-127 | « Высокоглянцевые» | II II |
| АС-127 П | То же | II |
| АК-171 по ГОСТ 10982-75 | Глянцевые | II |
| В-АС-1162 | Глянцевые и полуглянцевые | II |
| АС-5122 | Полуматовые | II |
| АС-5122 Г | Глянцевые | II |
| АС-1171 | Полуматовые | II |
| АС-1171 Г | Глянцевые | II |
| АС-1171 А | Полуматовые | II |
| АС-1171 АГ | Глянцевые | II |
| АС-1101 | То же | III |
| АС-1101 М | Матовые | III |
| АС-182 по ГОСТ 19024-79 | Глянцевые | III |
| Фенольные | ||
| В-ФЛ-149 | Глянцевые и полуглянцевые | II |
| В-ФЛ-149 Э | То же | II |
| ФЛ-5233 | Полуматовые | II |
| Каучуковые | ||
| КЧ-728 | Полуглянцевые | III |
| КЧ-190 | То же | IV |
| Поливинилацетальные | ||
| ВЛ-515 | Матовые | III |
| Кремнийорганические | ||
| КО-822 | Полуглянцевые | III |
| КО-88 по ГОСТ 23101-78 | То же | III |
| КО-81 | Матовые | III |
| КО-811 по ГОСТ 23122-78 | Полуглянцевые и полуматовые | III |
| КО-174 | Полуматовые и матовые | IV |
| КО-198 | Матовые | IV |
| Эмали: | Гладкие однотонные | |
| КО-813 по ГОСТ 11066-74 | Полуглянцевые | IV |
| Полиуретановые | ||
| УР-1161 | Высокоглянцевые | II |
| УР-175 | Глянцевые | II |
| УР-176 | То же | II |
| Алкидно-уретановые | ||
| УРФ-1128 | Глянцевые | II |
| Масляные МА-224 | Рельефные «Муар» Полуматовые и матовые | IV |
| Битумные БТ-177 | Гладкие однотонные То же | IV |
| Канифольные | ||
| КФ-248 | Матовые | IV |
(Измененная редакция, Изм. № 1).
| Марка грунтовки | Максимально достигаемый класс по ГОСТ 9.032-74 для гладких однотонных покрытий |
|---|---|
| ГФ-017 | I |
| ГФ-073 | I |
| ПФ-033 | I |
| ВКЧ-0207 | I |
| В-КФ-093 | I |
| В-ЭФ-0153 | I |
| В-АУ-0150 | I |
| МЧ-042 | I |
| ЭФ-0137 | I |
| АК-070 по ГОСТ 25718-83 | I |
| ГФ-021 по ГОСТ 25129-82 | II |
| ГФ-0119 по ГОСТ 25129-82 | II |
| ГФ-031 | II |
| ПФ-020 | II |
| ПФ-0142 | II |
| ПФ-078 | II |
| ФЛ-03К по ГОСТ 9109-81 | II |
| ФЛ-03Ж по ГОСТ 9109-81 | II |
| ВЛ-02 по ГОСТ 12707-77 | II |
| ВЛ-023 по ГОСТ 12707-77 | II |
| ВЛ-05 | II |
| ВГ-5 | II |
| В-МЛ-0143 по ГОСТ 24595-81 | II |
| МЛ-064 | II |
| ЭП-076 | II |
| ЭФ-083, ЭФ-083 Л | II |
| ЭП-09Т | II |
| ХВ-050 | II |
| КФ-030 | II |
| МС-067 | II |
| УР-0131 | II |
| УРФ-0106 | II |
| УРФ-0110 | II |
| ЭФ-0121 | II |
| ГФ-032 | IV |
| ГФ-063 | IV |
| ЭФ-065 | IV |
| ФЛ-086 по ГОСТ 16302-79 | IV |
| ЭП-057 | IV |
| ЭП-0010 по ГОСТ 10277-76 | IV |
| ХС-059 | IV |
| ХС-068 | IV |
Примечания. 1. Для гладких рисунчатых и рельефных покрытий с применением приведенных грунтовок может быть достигнут максимально II класс покрытия.
2. Для покрытий со шпатлевкой выбор грунтовки не зависит от требуемого класса покрытия.
3. Указанные классы покрытий могут быть получены только в комплексе с лакокрасочными материалами, приведенными в справочном Приложении 2.
(Измененная редакция, Изм. № 1).
И СУШКИ ДЛЯ ПОЛУЧЕНИЯ РАЗЛИЧНЫХ КЛАССОВ ПОКРЫТИЙ
| Класс покрытия по ГОСТ 9.032-74 | Операция подготовки поверхности изделий перед окрашиванием по ГОСТ 9.402-80 | Метод окрашивания | Метод сушки покрытий |
|---|---|---|---|
| I | Обезжиривание Фосфатирование Пассивирование Химическое оксидирование Анодное окисление Механическая очистка шлифовальной шкуркой № 5-4 по ГОСТ 10054-82 Механическая очистка электрокорундом до № 6 по ГОСТ 3647-80 | Пневматическое распыление | Конвективная |
| II | Обезжиривание Фосфатирование Пассивирование Травление Химическое оксидирование Анодное окисление Механическая очистка шлифовальной шкуркой № 6-5 по ГОСТ 10054-82 Механическая очистка электрокорундом до № 12 по ГОСТ 3647-80 | Пневматическое распыление Распыление в электрополе Электроосаждение | Конвективная Естественная Терморадиационно-конвективная |
| III | Обезжиривание Фосфатирование Пассивирование Травление Химическое оксидирование Анодное окисление Механическая очистка шлифовальной шкуркой № 25-6 по ГОСТ 10054-82 Гидроабразивная очистка песком размером не более 0,5 мм Механическая очистка электрокорундом до № 25 по ГОСТ 3647-80 | Пневматическое распыление Распыление в электрополе Электроосаждение Безвоздушное распыление Струйный облив с выдержкой в парах растворителя | Конвективная Естественная Терморадиационная Терморадиационно-конвективная |
| IV | Обезжиривание Фосфатирование Пассивирование Травление Химическое оксидирование Анодное окисление Механическая очистка шлифовальной шкуркой Дробеструйная, дробеметная, гидроабразивная очистка с размером дроби не более 0,8 мм Галтование Механическая очистка металлическими щетками Механическая очистка электрокорундом | Пневматическое распыление Распыление в электрополе Электроосаждение Безвоздушное распыление Струйный облив с выдержкой в парах растворителя Окунание Налив | Все |
| V — VII | Все | Все | Все |
Примечания. 1. Под покрытия со шпатлевкой операции подготовки поверхности перед окрашиванием не нормируется.
2. Допускается применение других операций подготовки поверхности, кроме указанных в таблице, обеспечивающих требуемое качество окрашиваемой металлической поверхности по ГОСТ 9.032-74 и других методов окрашивания и сушки, обеспечивающих необходимое качество покрытия.
3. Для IV класса покрытий номер шлифовальной шкурки и электрокорунда не регламентируется.
1. Использование цвета лакокрасочных покрытий для создания соответствующих цветовых решений изделий определяется психологическим (эмоциональным) и физиологическим воздействием на человека отдельных цветов и цветовых сочетаний.
При выборе цветовых сочетаний покрытий их гармония должна быть первым и главным условием.
2. Для получения гармоничных сочетаний цветов необходимо, чтобы между цветами была определенная взаимосвязь (контраст или сходство между цветами по цветовому тону, светлого или насыщенности).
3. Взаимосвязь между цветами достигают, используя принципы выбора цветовых сочетаний по цветовому кругу (черт. 1).
Ж — желтый; ЖО — желто-оранжевый; О — оранжевый;
КО — красно-оранжевый; К — красный; П — пурпурный;
ФП — фиолетово-пурпурный; Ф — фиолетовый; С — синий;
СЗ — сине-зеленый; З — зеленый; ЖЗ — желто-зеленый; I, II, III, IV — цветовые зоны
4. При выборе цветовых сочетаний учитывают характеристики четырех психологических оптимальных основных цветов — желтого (221), красного (7), синего (427), зеленого (324) и промежуточных — оранжевого, фиолетово-пурпурного, желто-зеленого.
5. Цветовые сочетания делятся на пять основных групп по психофизиологическим характеристикам: контрастные, родственные, родственно-контрастные, эквитональные, сложные.
6. Контрастные сочетания характеризуются использованием цветов, имеющих значительные различия по цветовому тону, насыщенности и светлоте.
Для усиления контраста учитывают размеры и конфигурацию поверхности покрытий разных цветов, их взаимное расположение.
6.1. Контрастные цвета по цветовому тону должны находиться на противоположных сторонах цветового круга (черт. 2). В сочетании эти цвета при одинаковых значениях насыщенности и светлоты должны усиливать насыщенность друг друга и восприниматься более яркими.
Схемы сочетаний контрастных цветов по цветовому тону
6.2. Контрастные цвета по светлоте должны значительно различаться при одинаковом цветовом тоне и насыщенности.
6.3. Контрастные цвета по насыщенности должны значительно различаться при одинаковом цветовом тоне и светлоте.
7. Родственные сочетания характеризуются использованием цветов, находящихся на цветовом круге в пределах двух основных соседних цветов и содержащих их оттенки (черт. 3). Существует четыре вида родственных сочетаний: желто-красные, красно-синие, сине-зеленые, зелено-желтые.
Родственные сочетания — мягкие, малоактивные, статичные по восприятию.
8. Родственно-контрастные сочетания характеризуются использованием цветов, находящихся на цветовом круге в соседних секторах и содержащих оттенки одного основного цвета и двух соседних основных цветов (черт. 4). Существуют четыре вида родственно-контрастных сочетаний: зелено-желто-красные, желто-красно-синие, красно-сине-зеленые, сине-зелено-желтые.
Схемы родственно-контрастных сочетаний цветов
Родственно-контрастные цвета активные, динамичные по восприятию.
9. Эквивалентные сочетания характеризуются использованием цветов одного цветового тона при одной насыщенности, но разной светлоте; при одной светлоте, но разной насыщенности; при разной светлоте и насыщенности.
10. Сложные сочетания характеризуются использованием цветов хроматических с ахроматическими.
Ахроматические цвета хорошо согласуются с хроматическими цветами при различной и при равной светлоте.
11. Выбирая гармоничные цветовые сочетания для изделий по пп. 6 - 10, учитывают: соответствие цветов и их сочетаний функциональному назначению и условиям эксплуатации изделия, объемно-пространственной структуре, тектонике, габаритам и пластике внешней формы изделия; требования информативности и безопасности труда; цветовые предпочтения моды; цветографическую схему внешнего вида изделия; характеристики фактуры и блеска эмалей выбранных цветов и качество исполнения покрытия.
ПРИМЕР ВЫБОРА ПОКРЫТИЙ ПО ДЕКОРАТИВНЫМ СВОЙСТВАМ
1. Выбор лакокрасочного материала для отделки кабины проектируемой модели грузового автомобиля МАЗ.
2. По декоративным свойствам покрытие должно соответствовать функциональному назначению и условиям эксплуатации автомобиля.
3. Цвет кабины автомобиля должен быть контрастным к цвету окружающей среды (цвету дороги, зелени и т.п.). Кабина должна быть светлой или яркой. Отражение света от лакокрасочного покрытия кабины (особенно крыши) должно быть высоким (не менее 60%), чтобы кабина минимально нагревалась от солнечных лучей.
4. Для обеспечения благоприятных условий работы водителя цвет кабины не должен быть темным, а поверхность — зеркально-глянцевой. Для быстрого удаления грязи фактура должна быть гладкой.
5. Объемно-пространственная структура, тектоника, габариты, пластика внешней формы проектируемой кабины требуют ее одноцветной окраски эмалями светлых или ярких цветов. Цвет должен быть чистым, незагрязненным, ярким, выражающим мощь машины, не вызывающим отрицательных эмоций и неприятных ассоциаций.
6. Для создания цветового многообразия на улицах городов, на дорогах, строительных площадках и т.п. цвет должен входить в число цветов, взаимно дополняющих друг друга в системе цветовой гаммы автомобильного транспорта, строительно-дорожных машин.
7. Эмаль выбранного цвета должна выпускаться серийно.
8. Требованиям пп. 2 - 7 отвечают, например, оранжевый (121, 128) и желтый (285, 286) цвета. Класс покрытия III в соответствии с Приложением 1.
9. Автомобиль эксплуатируется в атмосферных условиях умеренного и тропического климата, загрязняется дорожной пылью, грязью и подвергается периодической мойке горячей и холодной водой с помощью щеток. Межремонтные сроки составляют 3 года, уход за состоянием автомобиля постоянный.
10. Указанным условиям эксплуатации удовлетворяют лакокрасочные покрытия, полученные на основе меламиноалкидной эмали МЛ-12, перхлорвиниловой эмали ХВ-110.
Система покрытия, состоящая из двух слоев эмали МЛ-12, нанесенных на загрунтованную поверхность, устойчива в атмосферных условиях умеренного и тропического климата в течение 3-х лет.
Система покрытия, состоящая из двух слоев эмали ХВ-110, нанесенных на фосфатированную и загрунтованную поверхность, также устойчива в условиях умеренного и тропического климата в течение 3-х лет.
11. По цвету, фактуре, блеску и классу эмали МЛ-12 и ХВ-110 отвечают поставленным требованиям: цвет эмали МЛ-12 оранжевый (121, 128), эмали ХВ-110 — желтый (285, 286), покрытия согласно рекомендуемому Приложению 2 - гладкие, глянцевые (МЛ-12), полуглянцевые (ХВ-110), максимально достигаемый класс покрытия II для эмали МЛ-12 и III для эмали ХВ-110.
12. Учитывая уровень производства окрасочного участка (производство — серийное, окрашивание на поточных конвейерах методом пневматического распыления или распыления в электрическом поле, сушка в терморадиационных сушильных камерах при температуре 130 °C), следует выбрать эмаль МЛ-12, которая наносится указанным методом и имеет режим терморадиационной сушки при температуре 130 °C в течение 20 мин.
Эмаль ХВ-110 наносится методом пневматического распыления и имеет режим сушки при температуре 18 — 23 °C в течение 3 ч или при температуре 60 °C в течение 1 ч.
Таким образом, для окрашивания проектируемой модели грузового автомобиля МАЗ следует применять эмаль МЛ-12 по ГОСТ 9754-76 оранжевого цвета (121, 128).
