Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 22 ноября 1976 г. № 2610

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАБЕЛИ СУДОВЫЕ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ В РЕЗИНОВОЙ ИЛИ СВИНЦОВОЙ ОБОЛОЧКЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Rubber-insulated rubber- or lead- sheathed shipboard cables. Specifications

ГОСТ 7866.1-76*

Е

Группа Е46

ОКП 35 8600

Постановлением Государственного комитета стандартов Совета Министров СССР от 22 ноября 1976 г. № 2610 срок введения установлен

с 1 января 1978 года

Постановлением Госстандарта от 20.06.85 № 1752 срок действия продлен

до 1 января 1989 года

Несоблюдение стандарта преследуется по закону

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 22.11.76 № 2610

2. Периодичность проверки 5 лет.

3. ВЗАМЕН ГОСТ 7866-67.

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

КНР

Оболочка из маслостойкой резины, не распространяющей горения

В силовых и осветительных сетях, в цепях управления, сигнализации и межприборных соединений; для неподвижной прокладки внутри помещений и открытой палубе, при условии защиты от прямого воздействия солнечной радиации, в том числе при воздействии радиального гидростатического давления до 1,96 МПа (20 кгс/см2). Кабели с алюминиевыми жилами предназначены для применения на береговых и плавучих сооружениях

АКНРЭ

КНРЭ

То же, в общем экране из медных луженых проволок

АКНРУ

КНРУ

Оболочка из маслостойкой резины, не распространяющей горения, усиленная

То же, в том числе в местах, где возможны механические воздействия

АКНРП

КНРП

Оболочка из маслостойкой резины, не распространяющей горения, защитная оплетка из стальных оцинкованных проволок

-

СРМ

Свинцовая оболочка

В силовых и осветительных сетях для неподвижной прокладки внутри провизионных помещений, в том числе в местах с постоянным воздействием горюче-смазочных материалов

-

КНРТ

Оболочка из маслостойкой резины, не распространяющей горения

В цепях контроля и телефонной связи для неподвижной прокладки внутри помещений и открытой палубе, при условии защиты от прямого воздействия солнечной радиации, в том числе при воздействии радиального гидростатического давления до 1,96 МПа (20 кгс/см2)

-

КНРпТ

То же, с попарно скрученными жилами

-

КНРТЭ

Оболочка из маслостойкой резины, не распространяющей горения, общий экран из медных луженых проволок

-

КНРпТЭ

То же, с попарно скрученными жилами

-

КНРЭТ

Оболочка из маслостойкой резины, не распространяющей горения, с экранированными жилами

-

КНРЭТЭ

То же, в общем экране из медных луженых проволок

-

КНРТУ

Оболочка из маслостойкой резины, не распространяющей горения, усиленная

То же, в том числе в местах, где возможны механические воздействия

-

КНРпТУ

То же, с попарно скрученными жилами

В цепях контроля и телефонной связи для неподвижной прокладки внутри помещений и открытой палубе в местах, где возможны механические воздействия, при условии защиты от прямого воздействия солнечной радиации, в том числе при воздействии радиального гидростатического давления до 1,96 МПа (20 кгс/см2)

-

КНРЭТУ

Оболочка из маслостойкой резины, не распространяющей горения, усиленная с экранированными жилами

-

КНРТП

Оболочка из маслостойкой резины, не распространяющей горения, защитная оплетка из стальных оцинкованных проволок

-

КНРпТП

Оболочка из маслостойкой резины, не распространяющей горения, защитная оплетка из стальных оцинкованных проволок, с попарно скрученными жилами

В цепях контроля и телефонной связи для неподвижной прокладки внутри помещений и открытой палубе в местах, где возможны механические воздействия, при условии защиты от прямого воздействия солнечной радиации, в том числе при воздействии радиального гидростатического давления до 1,96 МПа (20 кгс/см2)

-

КНРЭТП

Оболочка из маслостойкой резины, не распространяющей горения, защитная оплетка из стальных оцинкованных проволок, с экранированными жилами

-

НРШМ

Оболочка из маслостойкой резины, не распространяющей горения

В силовых и осветительных сетях, в цепях управления для подключения к подвижным и переносным токоприемникам, при условии защиты от прямого воздействия солнечной радиации, а также для неподвижной прокладки в морской воде при воздействии радиального гидростатического давления до 1,96 МПа (20 кгс/см2)

-

НГРШМ

Оболочка из маслостойкой резины, не распространяющей горения

В цепях управления, эксплуатируемых в воздушной среде при изгибах с одновременным закручиванием, при условии защиты от прямого воздействия солнечной радиации, а также для неподвижной прокладки в морской воде при воздействии радиального гидростатического давления до 1,96 МПа (20 кгс/см2)

-

МРШН

Оболочка из маслостойкой резины, не распространяющей горения

В цепях управления, эксплуатируемых в воздушной среде при изгибах с одновременным закручиванием, при условии защиты от прямого воздействия солнечной радиации, в морской воде при воздействии радиального гидростатического давления до 4,9 МПа (50 кгс/см2)

-

МРШНЭ

То же, в общем экране из медных луженых проволок

-

МЭРШН-100

Оболочка из маслостойкой резины, не распространяющей горения, с экранированными жилами

-

МЭРШНЭ-100

То же, в общем экране из медных луженых проволок

(Измененная редакция, Изм. № 2).

1.2. Число жил и их номинальное сечение, номинальное переменное напряжение кабелей должны соответствовать указанным в табл. 2.

Таблица 2

1.3. Номинальная толщина изоляции кабелей должна соответствовать указанной в табл. 3.

Таблица 3

Предельное отклонение от номинальной толщины изоляции — минус 10%; плюсовое отклонение не нормируется.

Допускается в месте соприкосновения между изолированными жилами уменьшение толщины изоляции до 0,75 от номинального значения.

(Измененная редакция, Изм. № 4).

Таблица 4

мм

1.4. Номинальная толщина резиновой оболочки должна соответствовать указанной в табл. 4.

Предельное отклонение от номинальной толщины резиновой оболочки — минус 20%; плюсовое отклонение не нормируется.

1.5. Толщина свинцовой оболочки должна соответствовать указанной в табл. 5.

Таблица 5

мм

<*> Исключая места, соответствующие перерывам действия пресса при освинцевании кабеля.

1.6. Номинальные наружные диаметры и массы кабеля должны соответствовать указанным в обязательном приложении 1. Для кабелей марок КНРТ, КНРТЭ, КНРЭТ, КНРЭТЭ, КНРТУ, КНРЭТУ, КНРТП, КНРЭТП допускается увеличение номинальной массы на 5%.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

Предельное отклонение от номинальных наружных диаметров — плюс 10%.

Фактическая масса не должна превышать номинальную более чем на 10%.

Минимальный наружный диаметр и масса кабеля не нормируются.

1.7. Строительная длина кабелей всех марок за исключением НГРШМ, МРШН, МРШНЭ, МЭРШН-100 и МЭРШНЭ-100, должна быть не менее 125 м. Допускаются маломерные отрезки длиной не менее 25 м в количестве не более 10% от общей длины партии.

Строительная длина кабеля марки НГРШМ должна быть не менее 60 м, марок МРШН, МРШНЭ, МЭРШН-100 и МЭРШНЭ-100 — не менее 85 м. Допускаются маломерные отрезки длиной не менее 20 м в количестве не более 15% от общей длины партии.

Пример условного обозначения кабеля с тремя медными жилами сечением 70 мм2, с резиновой изоляцией, в оболочке из резины, не распространяющей горения:

Кабель КНР 3 x 70 ГОСТ 7866.1-76

То же, с 10-ю попарно скрученными жилами сечением 1,0 мм2

Кабель КНРпТ 10 (5 x 2) x 1,0 ГОСТ 7866.1-76

То же, с семью жилами номинальным сечением 1,5 мм2, в тропическом исполнении:

Кабель КНР-Т 7 x 1,5 ГОСТ 7866.1-76

(абзац введен Изменением № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1а. Кабели должны изготовляться в соответствии с требованиями настоящего стандарта и по технологической документации, утвержденной в установленном порядке.

(Введен дополнительно, Изм. № 3).

2.1.1. Токопроводящие жилы должны соответствовать ГОСТ 22483-77, кабелей марок КНРТ, КНРТУ, КНРТЭ, КНРТП, КНРЭТ, КНРЭТЭ, КНРЭТУ, КНРЭТП, КНР, КНРУ, КНРЭ, КНРП, СРМ, КНРпТ, КНРпТУ, КНРпТЭ и КНРпТП сечением 1,0 — 4,0 мм2 — классу 3, сечением 6 — 400 мм2 — классу 2;

кабелей марок АКНР, АКНРУ, АКНРЭ и АКНРП — классу 2 (допускается для сечения 16 мм2 класс I);

кабелей марок НРШМ, НГРШМ, МРШН, МРШНЭ, МЭРШН-100 и МЭРШНЭ-100 сечением 1,0 — 35 мм2 — классу 4 (сечения 1,0 — 4,0 мм2 должны иметь не менее 19 проволок, сечения 6,0 — 10 мм2 — не менее 49 проволок); сечением 50 — 400 мм2 — классу 3.

(Измененная редакция, Изм. № 3, 5).

2.1.2. Токопроводящие жилы кабелей всех марок должны быть изолированы резиной.

Допускается наложение синтетических пленок по токопроводящим жилам (под изоляцию) кабелей.

На поверхности изоляции не должно быть дефектов (вмятин, рисок, царапин и др.), выводящих ее толщину за предельные отклонения. Изоляция не должна иметь расслоений.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

2.1.3. Изолированные жилы (не менее 50% их числа в кабеле) кабелей марок КНРЭТ, КНРЭТЭ, КНРЭТУ и КНРЭТП должны поверх изоляции иметь экран из фольгированной пленки, выполненный в виде обмотки с перекрытием не менее 10% (вводится в действие с 01.07.89).

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

Металлизированная поверхность ленты должна быть обращена наружу.

Изолированные жилы кабелей марок МЭРШН-100 и МЭРШНЭ-100 должны поверх изоляции иметь экран в виде оплетки плотностью не менее 65%, выполненной из медных проволок диаметром не более 0,15 мм, луженых оловянно-свинцовым припоем с содержанием олова не менее 40%.

Допускается пропуск одиночных проволок и пряди на длине до 4 шагов оплетки при условии сохранения пряди обратного направления.

Изолированные жилы кабеля марки НГРШМ должны поверх изоляции иметь оплетку плотностью не менее 65%, выполненную из шелка капрона или шелка лавсана.

Допускается для кабелей всех марок наложение на изолированную жилу и экран синтетических пленок или оплетки из синтетических волокон.

(Измененная редакция, Изм. № 3, 4, 5).

2.1.4. Изолированные жилы кабелей марок КНРпТ, КНРпТУ, КНРпТЭ и КНРпТП должны быть скручены в пары.

Пары должны быть скручены с шагом не более 200 мм из жил разного цвета.

Допускается применять для скрепления хлопчатобумажную пряжу.

2.1.5. Изолированные и экранизированные жилы и пары кабелей всех марок, за исключением кабелей марок НГРШМ, МРШН, МРШНЭ, МЭРШН-100 и МЭРШНЭ-100, должны быть скручены в кабель концентрическими повивами в разные стороны. Допускается скрутка изолированных и экранированных жил концентрическими повивами в одну сторону.

Шаги скрутки должны быть для наружных повивов — не более 20 наружных диаметров повива, а для внутренних — не более 25 наружных диаметров повива.

Изолированные и экранированные жилы кабелей марок КНРЭТ, КНРЭТЭ, КНРЭТУ и КНРЭТП должны чередоваться (экранированная — не экранированная).

Изолированные жилы двухжильных кабелей марок КНР, КНРУ, КНРП и КНРЭ сечением до 4 мм2 включительно допускается располагать параллельно.

Изолированные жилы кабелей марок НГРШМ, МРШН, МРШНЭ, МЭРШН-100 и МЭРШНЭ-100 должны быть скручены в одну сторону по всем повивам с шагом скрутки не более 20 наружных диаметров соответствующего повива.

При скрутке изолированных жил в кабель допускается применение в качестве заполнения резинового шнура.

В двух- и трехжильных кабелях марки СРМ допускается применять заполнение из резины для получения круглой формы.

(Измененная редакция, Изм. № 2).

2.1.6. В каждом повиве кабелей всех марок с сечением жилы до 2,5 мм2 включительно, за исключением кабелей марок КНРпТ, КНРпТУ, КНРпТЭ и КНРпТП, должны быть счетная жила и жила направления.

В каждом повиве кабелей марок КНРпТ, КНРпТУ, КНРпТЭ и КНРпТП должны быть счетная пара и пара направления.

2.1.7. По изоляции одножильных кабелей и наружному повиву изолированных и экранированных жил кабелей всех марок, за исключением кабелей марок НГРШМ, МРШН, МРШНЭ, МЭРШН-100 и МЭРШНЭ-100, должна быть обмотка с перекрытием не менее 10% из одной синтетической пленки. Допускается продольное наложение синтетической пленки.

Допускается изготовление кабелей всех марок, за исключением кабелей марок НГРШМ, МРШН, МРШНЭ и МЭРШН-100, без наложения пленки по изоляции одножильных и скрутке многожильных кабелей.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

По наружному повиву изолированных и экранированных жил кабелей марок НГРШМ, МРШН, МРШНЭ, МЭРШН-100 и МЭРШНЭ-100 должна быть обмотка с перекрытием не менее 15% из одной ленты сурового миткаля или синтетической пленки. Допускается обмотка лентой из односторонней прорезиненной ткани; обмотка производится обрезиненной стороной наружу.

(Измененная редакция, Изм. № 3, 4).

2.1.8. Поверх обмотки в кабелях всех марок, за исключением кабеля марки СРМ, должна быть оболочка из маслостойкой резины, не распространяющей горения.

Кабели в оболочке должны иметь круглую форму. Допускается овальность кабеля, не выводящая его наружный диаметр за предельные отклонения.

На поверхности оболочки не должно быть пузырей, вмятин и других дефектов, выводящих толщину оболочки за предельные отклонения. В разрезе цилиндрическая часть оболочки не должна быть пористой.

В кабелях марки СРМ поверх обмотки или заполнения из резины общего назначения должна быть оболочка из свинца с присадкой сурьмы в количестве 0,4 — 0,8%. Допускается присадка меди в количестве не более 0,08%.

На свинцовой оболочке не допускаются риски, царапины и вмятины, если после их зачистки толщина оболочки будет меньше минимальной.

(Измененная редакция, Изм. № 2).

2.1.9. Поверх оболочки кабелей марок КНРЭ, АКНРЭ, КНРТЭ, КНРЭТЭ, КНРпТЭ, МРШНЭ и МЭРШНЭ-100 должен быть экран в виде оплетки плотностью не менее 80%, выполненный из медных проволок номинальным диаметром не более 0,3 мм, луженых оловянно-свинцовым припоем с содержанием олова не менее 40%.

Поверх оболочки кабелей марок КНРП, АКНРП, КНРТП, КНРЭТП и КНРпТП должна быть оплетка плотностью не менее 65%, выполненная из стальных оцинкованных проволок диаметром не более 0,3 мм. Оплетка кабелей, выполненная из стальной оцинкованной проволоки группы С, на время хранения и транспортирования должна быть покрыта грунтовкой.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

Допускается пропуск одиночных проволок и пряди на длине до 4 шагов оплетки при условии сохранения пряди обратного направления.

(Измененная редакция, Изм. № 1, 4).

2.1.10 Материалы для изготовления кабелей должны соответствовать:

катанка алюминиевая - ГОСТ 13843-78;

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

припой оловянно-свинцовый — с содержанием олова не менее 40% по ГОСТ 21930-76 и ГОСТ 21931-76;

сурьмянистый свинец — марке ССУМ ГОСТ 1292-81;

стальная оцинкованная круглая проволока — С или ОЖ группе ГОСТ 1526-81;

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

фенольно-формальдегидная грунтовка — по ГОСТ 9109-81;

катанка медная, резина для изоляции и заполнения типа РТИ-1, резина для оболочки типа РШН-2, синтетические пленки, волокна, фольгированная пленка, кашированная фольга (металлизированная бумага <*>, грунтовка ГФ-0163 — нормативно-технической документации.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

(Измененная редакция, Изм. № 3, 4, 5).

2.2 Требования к электрическим характеристикам

2.2.1. Исключен с 1 февраля 1989 года. - Изменение № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795.

2.2.2. Кабели всех марок, за исключением одножильных без общего экрана или оплетки из стальных оцинкованных проволок, должны выдерживать испытание переменным напряжением номинальной частотой 50 Гц без погружения в воду.

Одножильные кабели без общего экрана или оплетки из оцинкованных проволок должны выдержать испытание переменным напряжением с погружением в воду.

Кабели на номинальное переменное напряжение 400 В должны выдержать испытание переменным напряжением 2000 В, кабели на номинальное переменное напряжение 690 В — испытание переменным напряжением 2500 В.

Номинальное испытательное переменное напряжение для кабелей с экранированными жилами и марок КНРпТ, КНРпТЭ, КНРпТУ и КНРпТП должно составлять 75%, а для кабеля марки СРМ — 80% от указанного значения.

(Измененная редакция, Изм. № 3).

2.2.3. Электрическое сопротивление изоляции готовых кабелей, пересчитанное на 1 км длины и температуру плюс 20 °C, должно быть не менее 100 МОм.

2.2.4. Переходное затухание на ближнем конце между рядом лежащими парами кабеля длиной 1 км, измеренное на частоте 800 — 1000 Гц, должно быть следующим:

кабелей марок КНРЭТ, КНРЭТУ, КНРЭТЭ и КНРЭТП с числом жил:

до 7 включительно — не менее 37,4 дБ (4,3 Нп),

свыше 7 — не менее 54,7 дБ (6,3 Нп).

Пару образуют две рядом лежащие жилы (одна экранированная, другая неэкранированная);

кабелей марок КНРпТ, КНРпТУ, КНРпТЭ и КНРпТП — не менее 63,5 дБ (7,3 Нп).

(Измененная редакция, Изм. № 2, 4).

2.3 Требования к стойкости при механических воздействиях

2.3.1. Свинцовая оболочка кабеля марки СРМ диаметром свыше 15 мм должна, не разрываясь, выдерживать испытание на растяжение до значения, составляющего 1,3 от первоначального диаметра.

2.3.2. Кабели всех марок, за исключением марок СРМ, МРШН, МРШНЭ, МЭРШН-100 и МЭРШНЭ-100, должны быть герметичны в радиальном направлении при воздействии внешнего гидростатического давления до 1,96 МПа (20 кгс/см2).

Кабели марок МРШН, МРШНЭ, МЭРШН-100 и МЭРШНЭ-100 должны быть герметичны в радиальном направлении при воздействии внешнего гидростатического давления до 4,9 МПа (50 кгс/см2).

2.3.3 Кабели должны быть стойкими при температуре плюс (25 +/- 10) °C к изгибам:

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

кабели всех марок, за исключением СРМ, НРШМ, НГРШМ, МРШН, МРШНЭ, МЭРШН-100 и МЭРШНЭ-100 с числом жил:

до 7 включительно — не менее 10 циклов изгибов,

свыше 7 — не менее 5 циклов изгибов при диаметре изгиба, равном пяти диаметрам кабеля, и угле изгиба +/- 3,14 +/- 0,17 рад (+/- 180 +/- 10°);

кабели марки НРШМ с числом жил:

до 7 включительно — не менее 60 циклов изгибов;

свыше 7 — не менее 15 циклов изгибов при диаметре изгиба, равном пяти диаметрам кабеля, и угле изгиба +/- 3,14 +/- 7 рад (+/- 180 +/- 10°).

Кабели марок НГРШМ, МРШН и МЭРШН-100 — не менее 1000 циклов изгибов, кабели марок МРШНЭ и МЭРШНЭ-100 — не менее 200 циклов изгибов при диаметре изгиба, равном не менее восьми диаметрам кабеля и угле изгиба (180 +/- 10)°;

кабели марки СРМ — один изгиб при диаметре изгиба, равном пяти диаметрам кабеля, и угле изгиба +/- 1,57 +/- 0,085 рад (+/- 90 +/- 5°).

2.3.4. Кабели марок НГРШМ, МРШН, МРШНЭ, МЭРШН-100 и МЭРШНЭ-100 должны быть стойкими при температуре (25 +/- 10) °C к изгибам с закручиванием.

Количество циклов изгибов и угол закручивания должны соответствовать указанным в табл. 6.

Таблица 6

2.3.3 — 2.3.4. (Измененная редакция, Изм. № 4).

2.3.5. Кабели должны быть стойкими к воздействию вибрационных нагрузок степени жесткости III и одиночных ударных нагрузок степени жесткости IV по ГОСТ 20.57.406-81.

2.4 Требования к стойкости при климатических воздействиях

2.4.1. Кабели должны быть стойкими к воздействию относительной влажности до 100% при температуре плюс 35 °C.

2.4.2 Кабели должны быть холодостойкими.

2.4.3 Кабели должны быть стойкими к воздействию морской воды.

2.4.4. Кабели должны быть стойкими к периодическому воздействию смазочных масел и дизельного топлива.

2.4.5. Кабели не должны распространять горения при одиночной прокладке.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

2.4.6. Кабели должны быть стойкими к воздействию дестабилизирующих факторов, указанных в технической документации, утвержденной в установленном порядке.

2.5. Кабели, предназначенные для эксплуатации в тропических условиях, должны соответствовать ОСТ 16 0.505.019-83.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

(Измененная редакция, Изм. № 4).

2.6 Указания по эксплуатации

2.6.1. Кабели предназначены для эксплуатации при максимальной температуре окружающей воздушной среды плюс 45 °C, минимальной минус 40 °C — для кабелей неподвижной прокладки, минус 30 °C — для кабелей, подключаемых к подвижным токоприемникам, и относительной влажности до 100% при температуре плюс 35 °C.

Допускается эксплуатация кабелей марок МРШН, МРШНЭ, МЭРШН-100 и МЭРШНЭ-100 в морской воде при температуре от плюс 30 °C и длительно действующем радиальном гидростатическом давлении до 4,9 МПа (50 кгс/см2).

Условия монтажа и эксплуатации кабелей, не указанные в настоящем стандарте, должны быть согласованы в установленном порядке с разработчиком кабелей.

(Измененная редакция, Изм. № 3).

2.6.2. Прокладка и монтаж кабелей без предварительного нагрева должны производиться при температуре не ниже минус 15 °C.

2.6.3. Радиус изгиба при монтаже кабелей неподвижной прокладки должен быть не менее пяти наружных диаметров кабеля.

Радиус изгиба кабеля при монтаже в труднодоступных местах должен быть не менее трех наружных диаметров кабеля при числе изгибов не более двух в одном месте.

При монтажных изгибах осевое кручение кабеля не допускается.

2.6.4. Кабели, предназначенные для подключения к подвижным и переносным токоприемникам и для эксплуатации при изгибах с закручиванием, должны допускать:

кабель марки НРШМ с числом жил до 12 включительно — не менее 1000 циклов перемоток, а с числом жил свыше 12 — не менее 300 циклов перемоток через ролик диаметром, равным не менее, чем двадцатикратному диаметру кабеля;

кабели марок НГРШМ, МРШН, МРШНЭ, МЭРШН-100 и МЭРШНЭ-100 — количество циклов изгибов и изгибов с закручиванием не менее указанного в пп. 2.3.3 и 2.3.4.

Допускается эксплуатация гибких кабелей всех марок при неподвижной прокладке.

2.6.5. Длительно допустимая температура на токопроводящей жиле кабелей должна быть не более плюс 65 °C.

Допустимые токовые нагрузки для одиночно прокладываемых кабелей при переменном напряжении частотой 50 Гц, длительном нагреве жил до 55; 65 °C и температуре окружающего воздуха 45 °C указаны в справочном приложении 3.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

2.6.4, 2.6.5. (Измененная редакция, Изм. № 4).

2.6.6. Кабели должны быть стойкими к воздействию токов короткого замыкания, вызывающих повышение температуры на токопроводящей жиле до плюс 200 °C не более чем за 1 с.

2.6.7 Исключен. Изм. № 5.

2.6.7а. При разделке изолированные жилы должны отделяться друг от друга и от оболочки без повреждения изоляции жил. Изоляция должна отделяться от токопроводящей жилы.

2.6.7б. Расчетные значения диаметров токопроводящих жил, необходимых для выбора втулок при оконцевании и соединении, указаны в справочном приложении 5а.

2.6.7а, 2.6.7б. (Введены дополнительно, Изм. № 4).

2.6.8. При прокладке кабелей в общей оплетке (экранах) на открытой палубе они должны быть покрыты грунтовкой марки ГФ-0163 или ей равноценной.

(Введен дополнительно. Изм. № 5).

2.7 Требования к надежности

2.7.1 Наработка кабелей должна быть следующей:

кабелей, эксплуатируемых при неподвижной прокладке, — не менее 50000 ч при температуре на токопроводящей жиле не более 65 °C и не менее 100000 ч при температуре на токопроводящей жиле не более 55 °C;

кабели марки НРШМ — не менее количества изгибов, указанных в п. 2.6.4;

кабелей марок НГРШМ, МРШН и МЭРШН-100, МРШНЭ и МЭРШНЭ-100 — не менее 75% количества изгибов в течение 8 лет, после которых — не менее 25% от количества изгибов или изгибов с одновременным закручиванием, указанным в пп. 2.3.3 и 2.3.4.

(Измененная редакция, Изм. № 4).

2.7.2. Срок сохраняемости кабелей должен быть не менее 5 лет в отапливаемых (или охлаждаемых) и вентилируемых складах не менее 3 лет в районах с умеренным и холодным климатом, не более 6 месяцев в районах с тропическим климатом при хранении под навесом или в помещениях, где колебания температуры и влажности воздуха не существенно отличаются от колебания на открытом воздухе.

Изменение параметров кабелей не нормируется.

(Измененная редакция, Изм. № 3).

2.7.3. Минимальный срок службы кабелей, в пределах которого обеспечивается наработка и сохраняемость, должен быть 25 лет.

Суммарное время воздействия за весь срок службы должно быть не более: для масел — 300 ч, для дизельного топлива — 100 ч, для солнечной радиации — 240 ч.

Количество циклов короткого замыкания не должно быть более 10.

Состояние экранов и оплетки из стальных оцинкованных проволок не учитывается.

(Измененная редакция, Изм. № 3, 4).

2.7.4. Фактический срок службы кабелей не ограничивается сроком службы, указанным в п. 2.7.3, а определяется их техническим состоянием.

Параметры предельного состояния кабелей при неподвижной прокладке должны соответствовать указанным ниже.

Электрическое сопротивление изоляции жил, пересчитанное на длину 1 км и температуру плюс 20 °C, МОм, не менее ......... 5

Относительное удлинение при разрыве оболочки, %, не менее ..................................................... 50

Ускорение при испытании по степени жесткости IV согласно ГОСТ 16962-71, \text{м}/\text{с}^{2} , не менее ....................... 35

Холодостойкость кабелей, °C ..................................... минус 25.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

Изменение параметров кабелей марок НРШМ, НГРШМ, МРШН и МЭРШН-100 не нормируется.

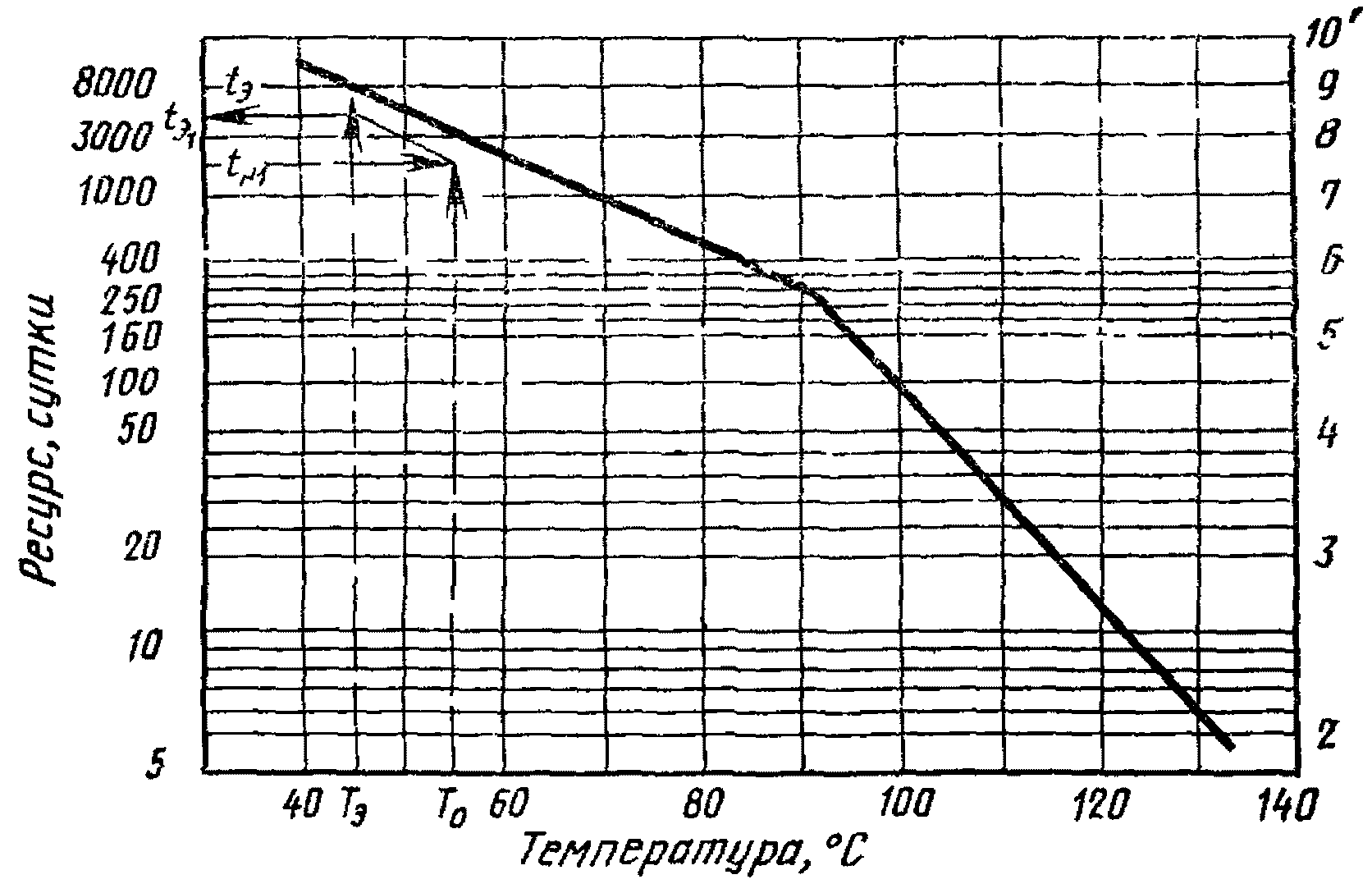

Метод расчета зависимости срока службы судового кабеля с резиновой изоляцией, в резиновой оболочке, эксплуатируемого в условиях неподвижной прокладки, от температуры указан в справочном приложении 4.

(Измененная редакция, Изм. № 3).

2.7.5. На судах, поднадзорных Регистру СССР, кабели в общей экранирующей оплетке или оплетке из стальных оцинкованных проволок должны применяться только внутри помещений в условиях, исключающих воздействие морского тумана и воды, конденсата масел и топлива, солнечной радиации, а кабели без экрана и оплетки — в условиях, исключающих воздействие конденсата масел и топлива солнечной радиации.

(п. 2.7.5 введен Изменением № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

3. ПРАВИЛА ПРИЕМКИ

3.1. Для проверки соответствия качества кабелей требованиям настоящего стандарта установлены приемо-сдаточные, периодические, типовые испытания.

(Измененная редакция, Изм. № 3).

3.2 Приемо-сдаточные испытания

3.2.1. Приемо-сдаточные испытания должны быть приведены в соответствии с табл. 7.

3.2.2. За партию принимается количество кабелей одной марки, одновременно предъявленное к приемке. Размер партии должен быть не более 5 км.

(Измененная редакция, Изм. № 2).

3.2.3. При приемо-сдаточных испытаниях кабелей предприятие-изготовитель производит проверку 100% кабелей сдаваемой партии.

Допускается проверку по пп. 2.1.2 (в части расслоения), 2.1.3 - 2.1.5; 2.1.7 изготовителю проводить в процессе производства.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

Приемо-сдаточные испытания по пп. 1.2 - 1.7; 2.1.1 - 2.1.9; 2.2.2; 2.2.3 потребитель проводит на 3-х % барабанов или бухт от партии, но не менее чем на трех барабанах или бухтах.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

За партию принимают количество кабеля, полученное потребителем по одному сопроводительному документу.

При получении неудовлетворительных результатов хотя бы по одному показателю должно быть проведено повторное испытание удвоенного числа барабанов или бухт, взятых от той же партии.

Результаты повторного испытания распространяются на всю партию.

(Измененная редакция, Изм. № 3, 4).

3.2.4 — 3.2.6. (Исключены, Изм. № 3).

3.2.7. На каждый барабан партии составляется в соответствии с ГОСТ 2.601-68 этикетка, подписанная в установленном порядке.

(Измененная редакция, Изм. № 2).

3.3 Периодические испытания

3.3.1. Периодические испытания проводятся один раз в полгода в соответствии с табл. 7 на 3 барабанах или бухтах, отобранных методом случайного отбора, выдержавших приемо-сдаточные испытания.

(Измененная редакция, Изм. № 3).

3.3.2. (Исключен, Изм. № 3).

3.3.3. В период между периодическими испытаниями кабели принимаются и отгружаются по положительным результатам предыдущих периодических испытаний.

3.4 Типовые испытания

3.4.1. Типовые испытания должны проводиться в полном объеме стандарта в соответствии с требованиями, установленными в соответствующей нормативно-технической документации.

3.5. (Исключен, Изм. № 3).

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Испытания должны проводиться при температуре окружающего воздуха, плюс 25 +/- 10 °C, относительной влажности 45 — 80% и атмосферном давлении 84 — 107 кПа (630 — 800 мм рт. ст.), если не указаны другие условия.

4.2 Проверка на соответствие требованиям конструкции

Таблица 7

(Измененная редакция, Изм. № 4).

4.2.1. Проверку по пп. 1.2 (в части числа жил), 2.1.6 и 2.1.8 (в части поверхности оболочки) производят внешним осмотром без применения увеличительного прибора.

(п. 4.2.1 в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

4.2.2. Проверку конструктивных элементов и их размеров по пп. 1.3 - 1.5; 1.6 (в части диаметров); 1.7; 2.1.2 - 2.1.5 и 2.1.7 - 2.1.9 производят по ГОСТ 12177-79.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

4.2.3. Проверку сечения токопроводящих жил (пп. 1.2 и 2.1.1) производят путем измерения электрического сопротивления жилы по ГОСТ 7229-76.

4.2.4. Проверку массы кабеля (п. 1.6) проводят по ГОСТ 20.57.406-81 (метод 406-1) с погрешностью не более 1% на образце длиной (250 +/- 2) мм.

За результат измерения принимают значение массы проверяемого образца с учетом его длины, пересчитанной на 1 км кабеля.

(Измененная редакция, Изм. № 3, 4).

4.3 Проверка на соответствие требованиям электрических параметров

4.3.1. Испытание кабелей в готовом виде (п. 2.2.2) проводят по ГОСТ 2990-78.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

Время приложения номинального испытательного переменного напряжения к испытуемым кабелям или отдельным жилам должно быть не менее: 5 мин — при приемке и поставке, 3 мин — на период эксплуатации и хранения.

(Измененная редакция, Изм. № 3).

4.3.2. Измерение электрического сопротивления изоляции кабелей в готовом виде (п. 2.2.3) проводят по ГОСТ 3345-76. При периодических испытаниях измерение проводят при номинальном напряжении постоянного тока 1000 В по ГОСТ 3345-76.

(Измененная редакция, Изм. № 4).

4.3.3. Измерение переходного затухания в готовом кабеле (2.2.4) производят по ГОСТ 10454-84.

При измерениях должны применяться нагрузочные сопротивления величиной 200 Ом.

Пересчет измеренного переходного затухания AL на длину 1 км производят по формулам:

A_{L} = A_{\text{из}} - 4,34ln \frac{1000}{L} (\text{дБ});

A_{L} = A_{\text{из}} - 0,5ln \frac{1000}{L} (\text{Нп}),

где Aиз — измеренное переходное затухание в децибелах или неперах;

L — длина кабеля в метрах.

4.4 Проверка на соответствие требованиям к стойкости при механических воздействиях

4.4.1. Проверку содержания присадок в свинцовой оболочке кабеля (п. 2.1.8) производят: меди — по ГОСТ 20580.2-80, сурьмы — по ГОСТ 20580.7-80.

4.4.2. Проверку свинцовой оболочки кабеля на стойкость к растяжению (п. 2.3.1) независимо от диаметра под оболочкой производят по ГОСТ 12174-76. Для испытания оболочек применяется металлический конус с соотношением диаметра основания к высоте, равным 1:5.

4.4.3. Испытание кабеля на радиальную герметичность (п. 2.3.2) производят на образце кабеля, помещенном в гидравлическую камеру, с выведенными с помощью сальников концами. Длина образца должна быть 1,5 — 2,5.

Во время испытания давлением до (4,9 +/- 0,25) МПа (50 +/- 2,5) кгс/см2 в течение 2 ч с торцов кабеля не должна вытекать вода.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

(Измененная редакция, Изм. № 4).

4.4.4. Испытание на стойкость к изгибам (п. 2.3.3) проводят по ГОСТ 12182.8-80.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

К свободному концу образца подвешивают груз, обеспечивающий плотное соприкосновение образца при изгибах с поверхностью цилиндров (дисков). Ориентировочная масса груза равна массе изгибаемого образца плюс 1 кг. Длина образца должна быть 1,5 — 2,5 м.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

Образец кабеля считается выдержавшим испытание, если после произведенных изгибов не произойдет обрыва жил или отдельных проволок, разрыва наружной металлической оплетки и не появятся трещины на оболочке.

Образование гофров на поверхности оболочки кабеля при его изгибах не является браковочным признаком.

(Измененная редакция, Изм. № 2, 4).

4.4.5. Испытание на стойкость к изгибам с закручиванием (п. 2.3.4) проводят на образце кабеля длиной 1,5 — 2,0 м на специальной установке. Один конец образца кабеля закрепляют в неподвижном (нижнем) зажиме, а другой — в подвижном (верхнем). Расстояние между зажимами по прямой линии 940 мм. Участки образца, находящиеся в зажимах, предварительно обматывают прорезиненным миткалем. Длина испытываемого участка образца между зажимами должна быть 1080 — 1090 мм.

Подвижный зажим с закрепленным образцом кабеля вручную поворачивается от нулевого положения против часовой стрелки на угол, не менее:

для кабелей сечением 1,0 — 1,5 мм2 ... 1,9 рад (109°)

для кабелей 2,5 мм2 ... 3,8 рад (218°)

Скорость закручивания не должна быть более 10 циклов в минуту. За один цикл принимается поворот от нулевого положения на полный заданный угол в одном направлении, возврат к нулевому положению, поворот на полный заданный угол в другом направлении и вновь возврат в нулевое положение.

Образец кабеля после испытания разделывают и подвергают проверке на целостность токопроводящих жил. При этом кабель считают выдержавшим испытание, если количество оборванных проволок в любой жиле не превышает 4 из 19, а экраны в жилах не имеют разрывов.

(Измененная редакция, Изм. № 2, 4).

4.4.6. Испытание кабеля на стойкость к воздействию вибрационных и одиночных ударных нагрузок (п. 2.3.5) проводят согласно ГОСТ 20.57.406-81:

по методу 103-1.1 — для испытания на вибрационную нагрузку;

по методу 106-1 — для испытания на одиночные ударные нагрузки.

Кабели подвергают испытанию без электрической нагрузки. Испытание кабеля на вибрационную нагрузку проводят по кратковременному режиму.

Образцы кабелей считают выдержавшими испытание, если после воздействия указанных нагрузок не произойдет обрыва жил или отдельных проволок, разрыва металлической оплетки и не появятся трещины на оболочке.

(Измененная редакция, Изм. № 2).

4.5 Проверка на стойкость при климатических воздействиях

4.5.1. Испытание на воздействие повышенной влажности (п. 2.4.1) проводят по ГОСТ 20.57.406-81 (метод 207-1, ускоренные испытания для IX степени жесткости) на трех образцах кабеля длиной не менее 1,5 м без электрической нагрузки. Концы кабеля должны быть защищены от проникновения влаги внутрь образца. По окончании испытаний образцы кабелей извлекают из камеры, выдерживают не менее 2 ч в нормальных климатических условиях и испытывают напряжением в соответствии с требованиями п. 2.2.2.

4.5.2 Испытание на холодостойкость (п. 2.4.2) проводят по ГОСТ 17491-80:

статическим методом при номинальной температуре минус 40 °C для кабелей неподвижной прокладки. Количество витков на стержне должно быть не менее 5;

методом изгиба при номинальной температуре минус 30 °C для кабелей подвижной прокладки.

Диаметры стержней, используемых при испытаниях, должны соответствовать указанным в п. 2.3.3. Допустимое предельное отклонение от заданных номинальных диаметров стержней минус 10%.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

(Измененная редакция, Изм. № 4).

4.5.3. Испытание оболочки кабеля на стойкость к морской воде (п. 2.4.3) проводят по ГОСТ 9.030-74 (метод изменения массы) в течение 48 ч.

Образцами должны быть отрезки оболочки, снятой с кабеля. В качестве среды для испытания должен браться 3,5%-ный раствор поваренной соли в водопроводной воде.

Процент набухания по изменению массы не должен превышать 1%.

4.5.4. Испытание оболочки кабелей на стойкость к смазочным маслам и дизельному топливу (п. 2.4.4) проводят по ГОСТ 25018-81 в индустриальном масле марки И-40А или И-50А по ГОСТ 20799-75.

Физико-механические свойства оболочки после 24-часового пребывания в индустриальном масле при температуре (100 +/- 1) °C не должны снижаться более чем на 20% по прочности при растяжении и более чем на 25% по относительному удлинению при разрыве.

(Измененная редакция, Изм. № 3).

4.5.5. Испытание на стойкость к нераспространению горения (п. 2.4.5) проводят для одиночно проложенных кабелей по ГОСТ 12176-76.

(п. 4.5.5 в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

4.5.6. Испытание кабелей на стойкость к воздействию дестабилизирующих факторов (п. 2.4.6) проводят по технической документации, утвержденной в установленном порядке.

4.6 Проверка на соответствие требованиям к надежности

4.6.1. Проверку параметров надежности (п. 2.7) производят по технической документации, утвержденной в установленном порядке.

(Измененная редакция, Изм. № 3).

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. На поверхности кабеля должен быть индекс предприятия-изготовителя и год выпуска кабеля.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

Допускается применение в кабелях отличительных нитей.

5.2. Маркировка барабанов или ярлыков, прикрепленных к бухте, должна соответствовать ГОСТ 18690-82.

На барабане и на ярлыке должны быть указаны:

товарный знак предприятия-изготовителя;

марка кабеля;

число жил и номинальное сечение в квадратных миллиметрах;

номинальное переменное напряжение в вольтах;

длина кабеля в метрах, количество отрезков на барабане и длина каждого отрезка;

масса брутто в килограммах (для барабанов);

испытательный номер барабана предприятия-изготовителя;

дата изготовления (год, месяц);

обозначение настоящего стандарта.

5.3. Упаковка кабелей должна соответствовать ГОСТ 18690-82.

Кабели должны поставляться намотанными на барабаны по ГОСТ 5151-79 или в бухтах.

Диаметр шейки барабана и внутренний диаметр бухты должен быть не менее 15 наружных диаметров кабеля.

На барабан допускается намотка не более трех отрезков кабеля одной марки, с одинаковым числом и сечением жил, на одно номинальное напряжение. Направление намотки кабелей на барабан должно соответствовать стрелке, указанной на щеке барабана.

Барабан с кабелем должен быть обшит сплошным рядом досок.

Допускается частичная обшивка досками, равномерно распределенными по окружности барабана, с суммой просветов между ними не более 50% (обшивка с интервалом не более чем через доску). При этом верхний слой намотки кабеля на барабан должен быть обернут упаковочным материалом, защищающим от солнечного воздействия и влаги.

Масса бухты не должна превышать 50 кг.

Бухты должны быть перевязаны не менее чем в трех местах.

(Измененная редакция, Изм. № 4, 5).

5.4. Транспортирование и хранение кабелей должно производиться по ГОСТ 18690-82.

Транспортирование кабелей должно производиться при температуре от минус 40 до плюс 45 °C.

Кабели должны храниться:

под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, в районах с умеренным, холодным и тропическим климатом при температурах от минус 40 до плюс 45 °C;

в отапливаемых и вентилируемых складах, расположенных в любых климатических районах, при температуре 25 +/- 10 °C.

Допускается кратковременное (продолжительностью до одного года) хранение кабельных изделий на открытых площадках при условии укрытия барабанов брезентом или другим защитным материалом.

(Измененная редакция, Изм. № 2).

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие кабелей требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.

(в ред. Изменения № 6, утв. Постановлением Госстандарта СССР от 29.07.1988 № 2795)

Гарантийный срок эксплуатации — 5 лет со дня ввода кабеля в эксплуатацию.

Приложение 1

Обязательное

Таблица 1

Номинальные наружные диаметры и масса 1 км судовых силовых кабелей

Таблица 2

Номинальные наружные диаметры и масса 1 км судовых кабелей с алюминиевыми жилами

Таблица 3

Номинальные наружные диаметры и масса 1 км судовых кабелей номинальным сечением 1,0 — 2,5 мм2

Таблица 4

Номинальные наружные диаметры и масса 1 км судовых гибких кабелей

Номинальные наружные диаметры и масса 1 км судовых кабелей связи

Таблица 6

Номинальные наружные диаметры и масса 1 км судовых кабелей связи с попарно скрученными жилами

(Измененная редакция, Изм. № 2, 4).

Приложение 2 Обязательное

КОЭФФИЦИЕНТ K ДЛЯ ПРИВЕДЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ К ТЕМПЕРАТУРЕ ПЛЮС 20 °C

Приложение 3 Справочное

ДОПУСТИМЫЕ ТОКОВЫЕ НАГРУЗКИ ДЛЯ ОДИНОЧНО ПРОКЛАДЫВАЕМЫХ КАБЕЛЕЙ ПРИ ПЕРЕМЕННОМ НАПРЯЖЕНИИ ЧАСТОТЫ 50 Гц, ДЛИТЕЛЬНОМ НАГРЕВЕ ТОКОПРОВОДЯЩИХ ЖИЛ 55 И 65 °C И ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕГО ВОЗДУХА 45 °C

Таблица 1
