ГОСТ 1292-81. Сплавы свинцово-сурьмянистые. Технические условия

(утв. Постановлением Госстандарта СССР от 30.06.1981 № 3259)

(ред. от 01.01.1999)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СПЛАВЫ СВИНЦОВО-СУРЬМЯНИСТЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Lead-antimony alloys. Specifications

Группа В51

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Разработчики: А.П. Сычев, д-р техн. наук; Л.И. Зеленская, канд. техн. наук; Г.А. Калачева; В.П. Солдатенко; Л.А. Володина; Е.Ф. Сальникова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30.06.1981 № 3259.

Изменение № 4 принято Межгосударственным Советом по стандартизации, метрологии и сертификации.

Зарегистрировано Техническим секретариатом МГС № 2152.

За принятие изменения проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика Республика Беларусь Республика Казахстан Киргизская Республика Республика Молдова Туркменистан	Азгосстандарт Госстандарт Беларуси Госстандарт Республики Казахстан Киргизстандарт Молдовастандарт Главная государственная инспекция Туркменистана

3. Взамен ГОСТ 1292-74.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 12.1.005-88	3.1, 3.2, 3.2.1
ГОСТ 12.1.007-76	3.1, 3.2.1
ГОСТ 12.1.016-79	3.2.1
ГОСТ 1293.0-83 - ГОСТ 1293.5-83	5.3
ГОСТ 1293.6-78	5.3
ГОСТ 1293.7-83	5.3
ГОСТ 1293.8-78	5.3
ГОСТ 1293.9-78	5.3
[[[[ГОСТ 1293.10-83 — ГОСТ 1293.14](/STR/1036)-](/STR/11654)8](/STR/770)3](/STR/1149)	5.3
ГОСТ 3282-74	6.2
ГОСТ 3560-73	6.2
ГОСТ 4152-89	3.2
ГОСТ 13348-74	5.3
ГОСТ 14192-96	6.1
ГОСТ 18293-72	3.2
ГОСТ 19433-88	6.1, 6.2.3
ГОСТ 21399-75	6.2
ГОСТ 22235-76	6.3
ГОСТ 22477-77	6.2
ГОСТ 24231-80	5.1

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95).

6. Издание (март 2000 г.) с Изменениями № 1, 2, 3, 4, утвержденными в апреле 1986 г., марте 1989 г., декабре 1990 г., январе 1999 г. (ИУС 8-86, 6-89, 4-91, 4-99).

Настоящий стандарт распространяется на свинцово-сурьмянистые сплавы, изготовляемые в виде чушек и блоков, предназначенные для производства оболочек кабелей, аккумуляторов и изделий общего назначения, и устанавливает требования к свинцово-сурьмянистым сплавам, изготовляемым для нужд народного хозяйства и экспорта.

(Измененная редакция, Изм. № 2.)

1. МАРКИ

1.1. По химическому составу марки свинцово-сурьмянистых сплавов должны соответствовать требованиям, указанным в таблице.

Обозначение марок	Химический состав, %
сплавов	Массовая доля основных компонентов					Массовая доля примеси, не более
	Сурьма	Медь	Олово	Мышьяк	Свинец	Медь	Мышьяк	Олово	Висмут	Цинк	Железо	Всего
PbSb0,2	От 0,15	От 0,02	От 0,35	Те	Ос-	-	0,002	-	0,03	0,003	0,003	0,10
SnCu ССуМТ ССу	до 0,30 От 0,3 до 0,45 От 0,4 до 0,6	до 0,05 От 0,02 до 0,05 -	до 0,5 Те От 0,03 до 0,05 -	до 0,005 — -	тальное	- 0,002	0,005 0,005	0,005 0,005	0,05 0,05	0,005 0,005	0,005 0,005	0,10 0,10
ССуМ PbSb0,9 PbSb2,5АsSe	От 0,4 до 0,6 От 0,6 до 1,2 От 2,4 до 2,9	От 0,02 до 0,05 — -	- — Se От 0,015 до 0,035	- — От 0,06 до 0,13		- 0,02 0,02	0,005 0,005 -	0,005 0,005 0,01	0,05 0,06 0,02	0,005 0,005 0,002	0,005 0,005 0,005	0,10 0,10 0,10
ССу2 УСМ	От 2,5 до 3,5 От 3,0 до 4,0	- -	- -	- От 0,15 до 0,3		0,1 0,02	0,03 -	0,2 0,01	0,05 0,03	0,002 0,001	0,01 0,005	0,30 0,10
ССу3	До 5,0	-	-	-		0,2	0,03	Не ограничивается	0,05	0,03	0,01	0,4
PbSb4	От 3,8 до 4,4	-	-	-		0,02	0,02	0,01	0,03	0,002	0,005	0,10
PbSb5	От 4,5 до 5,5	-	-	-		0,02	0,01	0,01	0,04	0,002	0,005	0,08
PbSb5,5 УС	От 5,0 до 6,0 От 5,0 до 6,0	- -	- -	- От 0,08 до 0,2		0,05 0,06	0,01 -	0,01 0,01	0,05 0,03	0,002 0,001	0,005 0,005	0,15 0,15
PbSb6,5	От 6,0 до 7,0	-	-	-		0,05	0,02	0,01	0,03	0,002	0,005	0,15
ССуА	От 2,0 до 7,0	-	-	-		0,2	0,05	0,01	0,03	0,001	0,005	0,30
ССу8	От 7,0 до 8,5	-	-	-		0,002	0,005	0,01	0,03	0,002	0,005	0,10
ССу10	От 9,0 до 12,0	-	-	-		0,002	0,005	0,01	0,03	0,002	0,005	0,10

Примечания. 1. В сплаве марки УСМ, применяемой для изготовления дроби, массовая доля основного компонента — мышьяка должна быть от 0,4% до 0,7%.

2. Допускается изготовление сплава марки PbSb0,9, легированного медью с массовой долей от 0,02 до 0,06%. К обозначению марки такого сплава добавляется обозначение Cu.

(Измененная редакция, Изм. № 3.)

1.2. В свинцово-сурьмянистых сплавах, предназначенных для производства оболочек кабелей, массовая доля серебра не должна быть более 0,002%, суммы кальция, магния и натрия — не более 0,04%, никеля — не более 0,002%.

1.3. В свинцово-сурьмянистых сплавах, предназначенных для производства аккумуляторов, массовая доля серебра не должна быть более 0,02%, натрия — не более 0,0013%, магния — не более 0,002%, никеля — не более 0,001%.

1.4. В свинцово-сурьмянистых сплавах марок УС и ССуА в качестве основного компонента допускается олово, содержание которого устанавливается по согласованию изготовителя с потребителем.

1.5. Применяемость свинцово-сурьмянистых сплавов по маркам дана в Приложении 1.

Коды ОКП приведены в Приложении 2.

(Измененная редакция, Изм. № 1.)

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Свинцово-сурьмянистые сплавы изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

Свинцово-сурьмянистые сплавы изготовляют в виде чушек с плоским основанием или в виде взаимозамыкаемой формы массой не более 40 кг и блоков массой 1000 кг +/- 10%.

Масса блоков может быть изменена по согласованию изготовителя с потребителем.

(Измененная редакция, Изм. № 1, 2.)

2.2. Поверхность чушек и блоков не должна иметь порошкообразных окислов, шлаков и других включений. На поверхности чушек и блоков допускаются цвета побежалости.

(Измененная редакция, Изм. № 2.)

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Основными вредными компонентами свинцово-сурьмянистых сплавов в расплавленном состоянии являются свинец, сурьма, теллур и соединения мышьяка, которые относятся к веществам первого и второго классов опасности по ГОСТ 12.1.005.

Свинцово-сурьмянистые сплавы пожаровзрывобезопасны.

При плавке, розливе, отборе и подготовке проб свинцово-сурьмянистых сплавов вредные вещества, содержащиеся в них, могут поступать в организм в виде аэрозолей через органы дыхания, желудочно-кишечный тракт, кожу и вызывать поражения нервной, кровеносной и сердечно-сосудистой систем, верхних дыхательных путей, желудочно-кишечного тракта, печени, почек, глаз и кожи, обменные и эндокринные нарушения.

(Измененная редакция, Изм. № 1, 2.)

3.2. Общие санитарно-гигиенические требования к воздуху рабочей зоны производственных помещений должны соответствовать требованиям ГОСТ 12.1.005.

Предельно допустимые концентрации в воздухе рабочей зоны производственных помещений свинца — 0,01/0,005 мг/м3; сурьмы — 0,5/0,2 мг/м3; мышьяковистого ангидрида (по мышьяку) — 0,04/0,01 мг/м3 и теллура — 0,01 мг/м3 по ГОСТ 12.1.005.

Предельно допустимая концентрация свинца ( Pb^{+ 2} ) в питьевой воде — 0,1 мг/л, мышьяка ( As^{3 + ;5 +} ) = 0,05 мг/л — по НД.

Анализ питьевой воды на содержание свинца ( Pb^{+ 2} ) должен проводиться по ГОСТ 18293, мышьяка — по ГОСТ 4152.

3.2.1. Контроль за содержанием свинца, сурьмы, теллура и мышьяковистого ангидрида в воздухе рабочей зоны производственных помещений должен осуществляться в соответствии с требованиями ГОСТ 12.1.005.

Концентрацию вредных веществ в воздухе рабочей зоны определяют в соответствии с правилами, утвержденными Минздравом СССР и ГОСТ 12.1.016.

3.2, 3.2.1. (Измененная редакция, Изм. № 3.)

3.3. Утилизация, обезвреживание и уничтожение свинцово-сурьмянистых сплавов производится в соответствии с нормативно-технической документацией, согласованной с Министерством здравоохранения СССР.

3.4 — 3.11. (Исключены, Изм. № 3.)

4. ПРАВИЛА ПРИЕМКИ

4.1. Чушки и блоки свинцово-сурьмянистых сплавов принимают партиями. Партия должна состоять из чушек или блоков одной марки сплава и оформлена одним документом о качестве. Документ о качестве должен содержать:

• товарный знак или наименование и товарный знак предприятия-изготовителя;
• наименование продукта и марку сплава;
• номер партии и номера плавок, входящих в партию;
• массу (нетто) партии;
• результаты химического анализа каждой плавки;
• дату изготовления (для сплавов, предназначенных на длительное хранение);
• обозначение настоящего стандарта.

(Измененная редакция, Изм. № 1.)

4.2. Для контроля соответствия качества свинцово-сурьмянистых сплавов требованиям настоящего стандарта проводят приемосдаточные испытания на соответствие требованиям пп. 1.1 - 1.4.

4.3. Для контроля массы и химического состава отбирают каждую тридцатую чушку, но не менее двух чушек, или один блок из партии массой до 6 т и каждую пятидесятую чушку или один блок из партии массой свыше 6 т.

На предприятии-изготовителе допускается отбор проб от жидкого металла равномерно в начале, середине и конце разлива плавки.

Содержание примеси натрия, кальция, магния, висмута, никеля, железа и мышьяка изготовитель определяет по требованию потребителя.

(Измененная редакция, Изм. № 1.)

4.4. Контролю качества поверхности подвергают каждую чушку и блок свинцово-сурьмянистых сплавов.

4.5. При получении неудовлетворительных результатов испытаний по химическому составу проводят повторные испытания на удвоенной выборке, взятой от той же партии.

Результаты повторных испытаний распространяются на всю партию.

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Отбор и подготовку проб свинцово-сурьмянистых сплавов для химического анализа проводят по ГОСТ 24231.

5.2. Пробу от жидкого металла отливают в виде стержней диаметром 7 — 10 мм и длиной 70 — 100 мм. Масса объединенной пробы должна быть не менее 1 кг.

Допускается пробу от жидкого металла отливать в виде диска диаметром 42 — 66 мм и толщиной 14 — 16 мм или цилиндра диаметром 38 — 42 мм и толщиной 35 — 40 мм.

(Измененная редакция, Изм. № 4.)

5.3. Определение химического состава свинцово-сурьмянистых сплавов проводят по ГОСТ 1293.0 - ГОСТ 1293.14, ГОСТ 13348.

Допускается применение других методов определения химического состава, по точности не уступающих указанным в стандарте.

При возникновении разногласий в определении химического состава свинцово-сурьмянистых сплавов, определение проводят по ГОСТ 1293.0 - ГОСТ 1293.14, ГОСТ 13348.

(Измененная редакция, Изм. № 3.)

5.4. Качество поверхности чушек и блоков свинцово-сурьмянистых сплавов проверяют внешним осмотром без применения увеличительных средств.

6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1. Каждая чушка и блок свинцово-сурьмянистых сплавов должны иметь маркировку с указанием товарного знака предприятия-изготовителя (литого), должны быть выбиты марка сплава и номер плавки.

Чушки и блоки свинцово-сурьмянистых сплавов дополнительно маркируют краской по торцу:

• сплав марки ССу — одной полосой синего цвета;
• сплав марки ССуМ — одной полосой белого цвета;
• сплавы ССуМТ — одной полосой черного цвета.

На каждом пакете должно быть указано: число чушек в пакете и манипуляционный знак «Крюками не брать».

По согласованию изготовителя с потребителем допускается при формировании чушек в пакеты цветную маркировку наносить только на одну чушку верхнего ряда пакета.

Допускается наносить на верхнюю поверхность пакета водостойкую цифровую маркировку от руки.

Транспортная маркировка — по ГОСТ 14192.

Транспортная маркировка свинцово-сурьмянистых сплавов, предназначенных на экспорт, проводится в соответствии с ГОСТ 14192 и требованиями внешнеторговых организаций.

6.2. Свинцово-сурьмянистые сплавы в чушках транспортируют пакетами или в контейнерах по нормативно-технической документации. Блоки транспортируют без упаковывания.

Масса пакета — не более 1500 кг.

Пакеты плоских чушек и чушек взаимозамыкаемой формы должны быть обвязаны стальной упаковочной лентой, натянутой и скрепленной в замок зажимными машинками.

Замок располагается на верхней стороне пакета. Верхний свободный конец ленты в поясе срезается у замка под прямым углом. Длина нижнего загнутого конца ленты не должна превышать 70 мм от замка. Толщина ленты 0,9 — 1,00 мм, временное сопротивление разрыву не менее 340 (35) Н/мм2 по ГОСТ 3560.

Допускается применение стальной проволоки диаметром от 5,00 до 10,00 мм по ГОСТ 3282.

Схемы укладывания и скрепления чушек в пакеты приведены в Приложении 3.

Размещение и крепление пакетов в транспортных средствах проводится в соответствии с правилами перевозок грузов, действующими на транспорте данного вида.

Устройство для крепления пакетов в крытых вагонах должно соответствовать ГОСТ 22477.

6.3 Транспортирование пакетов — по ГОСТ 21399.

Свинцово-сурьмянистые сплавы в блоках и контейнерах перевозят транспортом всех видов, кроме авиационного, в соответствии с правилами перевозок грузов, действующими на транспорте данного вида.

Железнодорожным транспортом пакеты транспортируют в крытых вагонах повагонными отправками; блоки и контейнеры транспортируют открытым подвижным составом в соответствии с требованиями ГОСТ 22235.

Размещение и крепление грузов, перевозимых по железной дороге, должны соответствовать техническим условиям погрузки и крепления грузов, утвержденным Министерством путей сообщения СССР.

6.1 — 6.3. (Измененная редакция, Изм. № 3.)

6.4. Свинцово-сурьмянистые сплавы хранят под навесом или на открытых площадках (бетонированных, с деревянным настилом, на поддонах и т.д.). При хранении качество свинцово-сурьмянистых сплавов не меняется.

(Измененная редакция, Изм. № 2.)

Приложение 1

Обозначение марки сплава	Область применения
PbSb0,2SnCu ССуМТ ССу ССуМ PbSb0,9	Для производства кабельной оболочки, облицовки химических сооружений и производства профилей
ССу2	Для производства труб, дроби, типографских и других сплавов и облицовки химических сооружений
УСМ	Для облицовки химической аппаратуры, производства дроби и аккумуляторов
PbSb2,5AsSe	Для производства аккумуляторов
PbSb4	Для производства аккумуляторов, труб, арматуры, дроби, вентилей и облицовки химических сооружений
PbSb5	Для производства аккумуляторов и противорадиационных кирпичей
УС PbSb5,5 PbSb6,5 ССуА ССу3 ССу8	Для производства аккумуляторов, коррозионностойкой аппаратуры и в химической промышленности
ССу10	Для производства коррозионно-стойкой аппаратуры, фасонного литья и сплавов

Приложение 2

Справочное

Наименование	Идентификационные признаки		Код ОКП	КЧ
	Марка	Масса, кг
Сплавы свинцовосурьмянистые в чушках	ССуМТ ССуМТ	До 40	17 2537 0200 17 2537 0215	04 08
в блоках	ССуМТ	Не более 1500	17 2537 0221	10
Сплавы свинцовосурьмянистые в чушках	ССу ССу	До 40	17 2537 0300 17 2537 0315	01 05
в блоках	ССу	Не более 1500	17 2537 0321	07
Сплавы свинцовосурьмянистые в чушках	ССуМ ССуМ	До 40	17 2537 0400 17 2537 0415	09 02
в блоках	ССуМ	Не более 1500	17 2537 0421	04
Сплавы свинцовосурьмянистые в чушках	ССу2 ССу2	До 40	17 2537 0600 17 2537 0615	03 07
в блоках	ССу2	Не более 1500	17 2537 0621	09
Сплавы свинцовосурьмянистые в чушках	УСМ УСМ	До 40	17 2537 0700 17 2537 0715	00 04
в блоках	УСМ	Не более 1500	17 2537 0721	06
Сплавы свинцовосурьмянистые в чушках	УС УС	До 40	17 2537 0800 17 2537 0815	08 01
в блоках	УС	Не более 1500	17 2537 0821	03
Сплавы свинцовосурьмянистые в чушках	ССуА ССуА	До 40	17 2537 1000 17 2537 1015	06 10
в блоках	ССуА	Не более 1500	17 2537 1021	01
Сплавы свинцовосурьмянистые в чушках	ССу3 ССу3	До 40	17 2537 1200 17 2537 1215	00 04
в блоках	ССу3	Не более 1500	17 2537 1221	06
Сплавы свинцовосурьмянистые в чушках	ССу8 ССу8	До 40	17 2537 1300 17 2537 1315	08 01
в блоках	ССу8	Не более 1500	17 2537 1321	03
Сплавы свинцовосурьмянистые в чушках	ССу10 ССу10	До 40	17 2537 1400 17 2537 1415	05 09
в блоках	ССу10	Не более 1500	17 2537 1421	00

Приложения 1, 2. (Измененная редакция, Изм. № 3.)

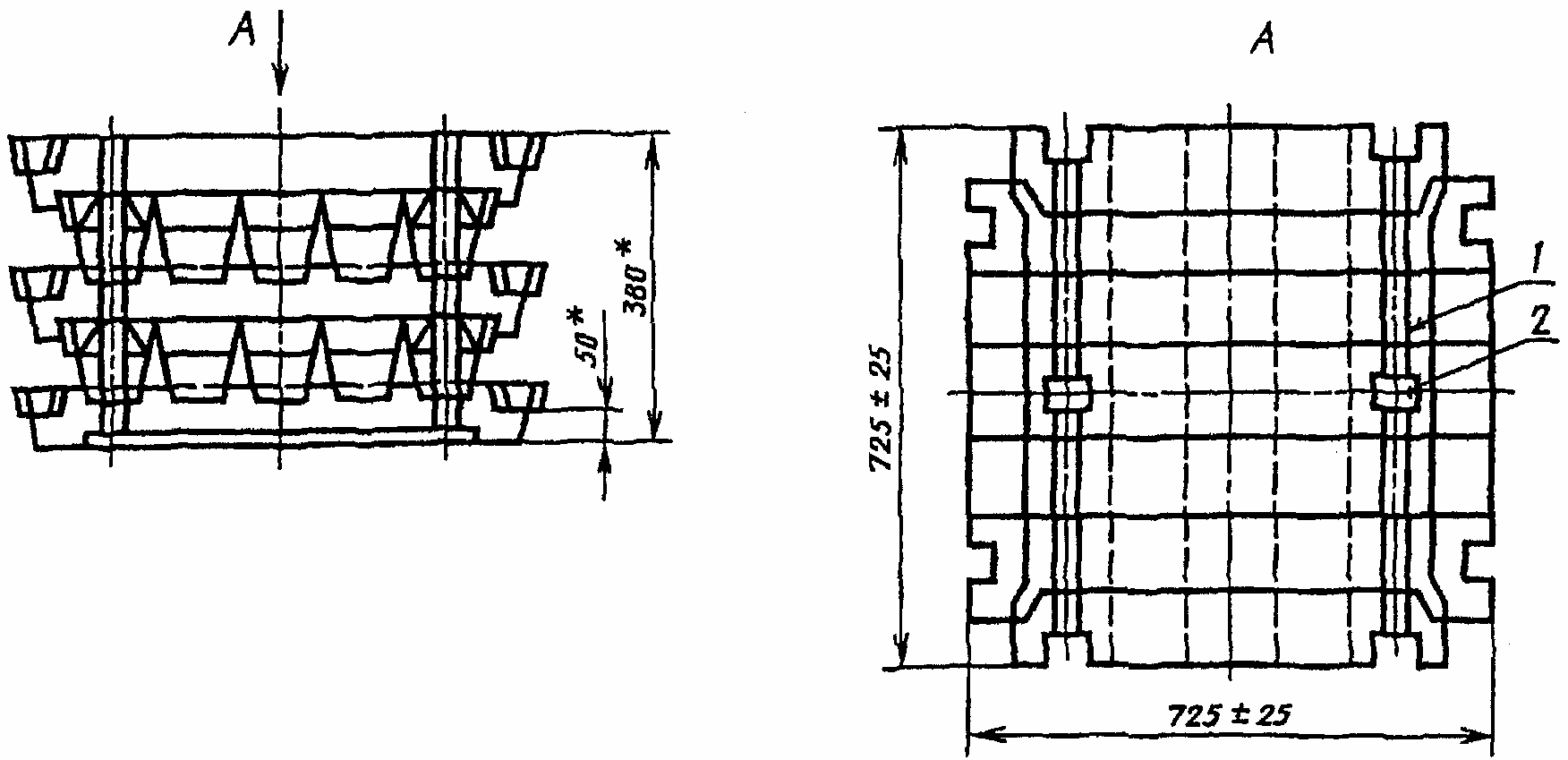

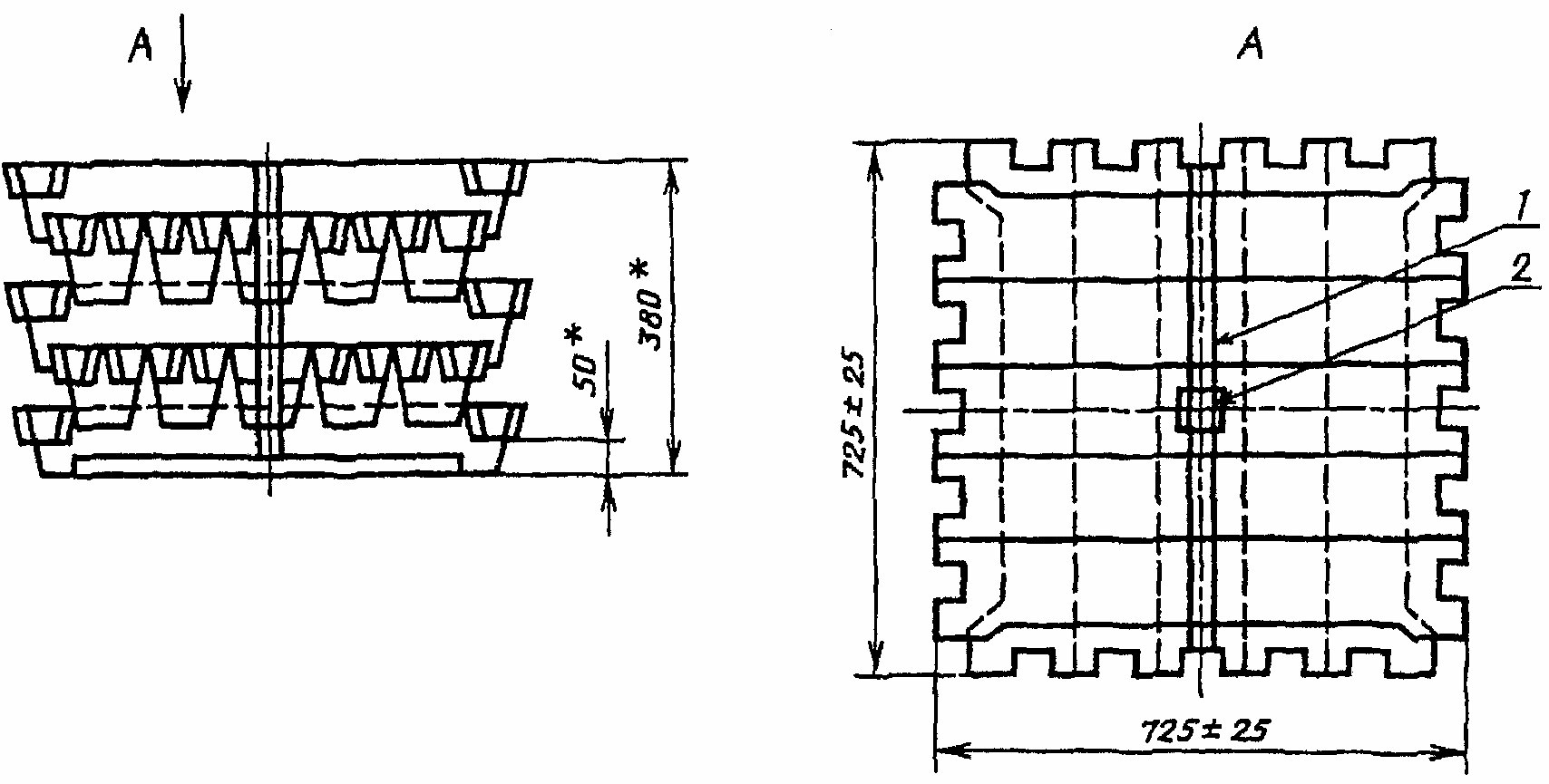

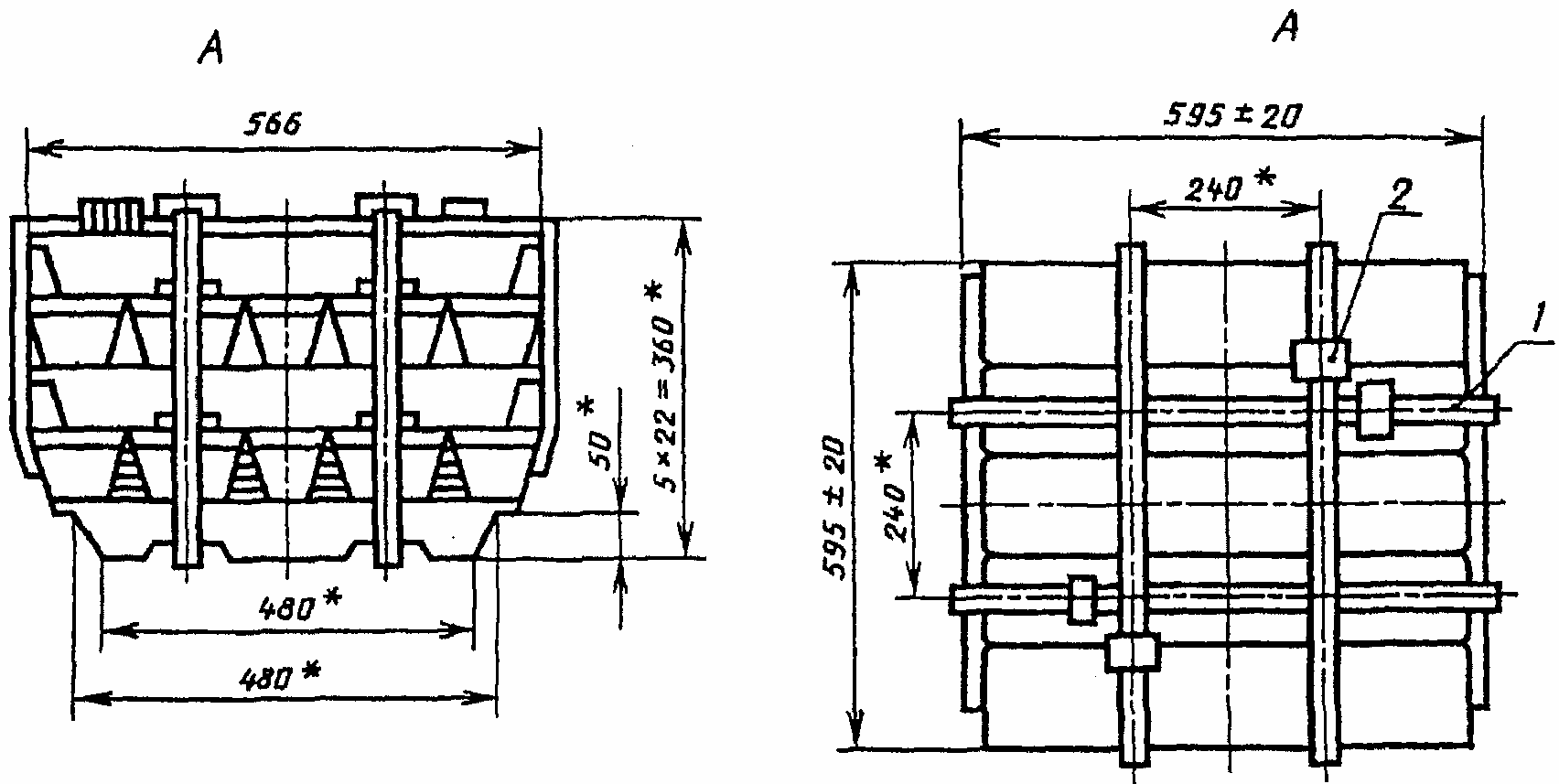

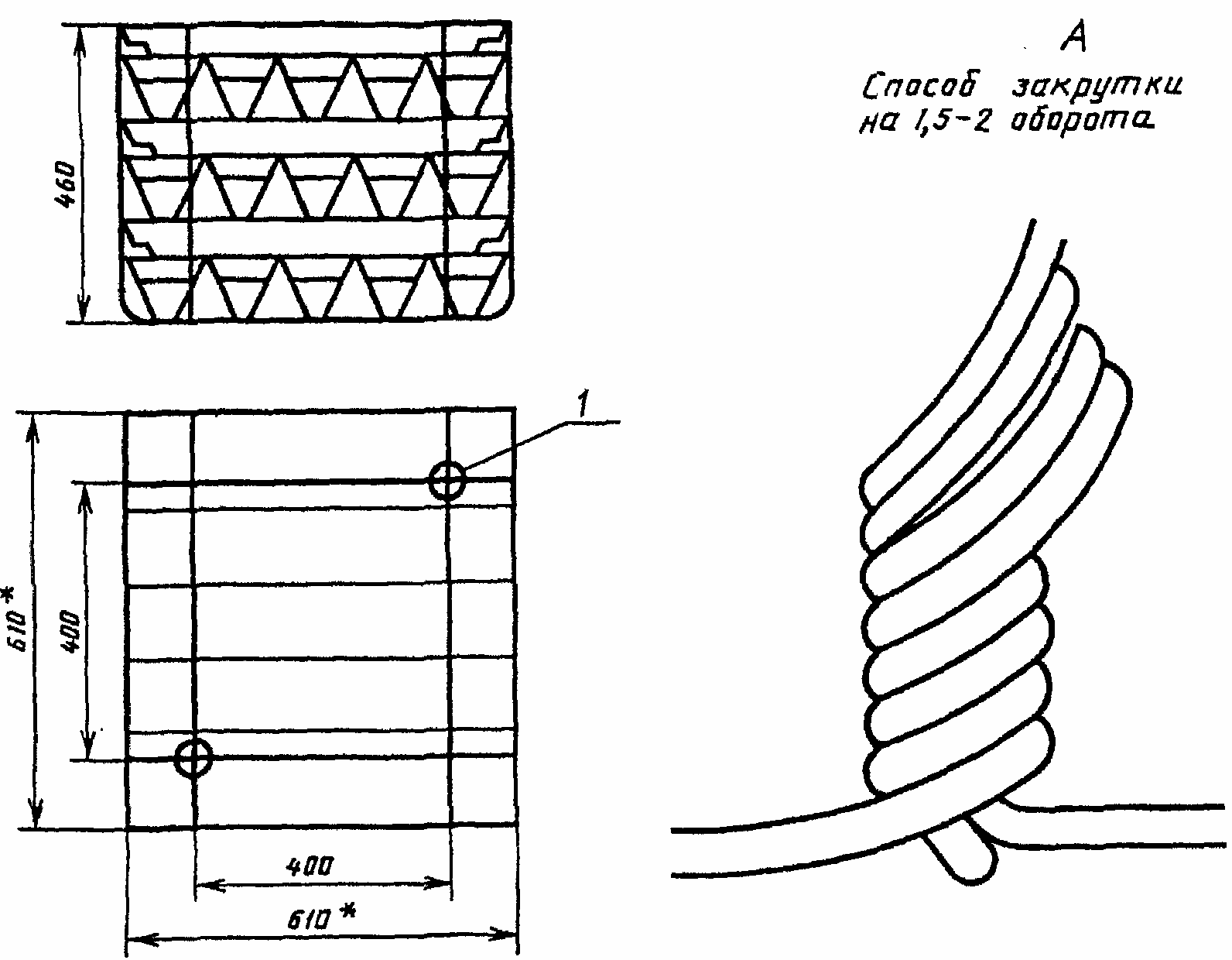

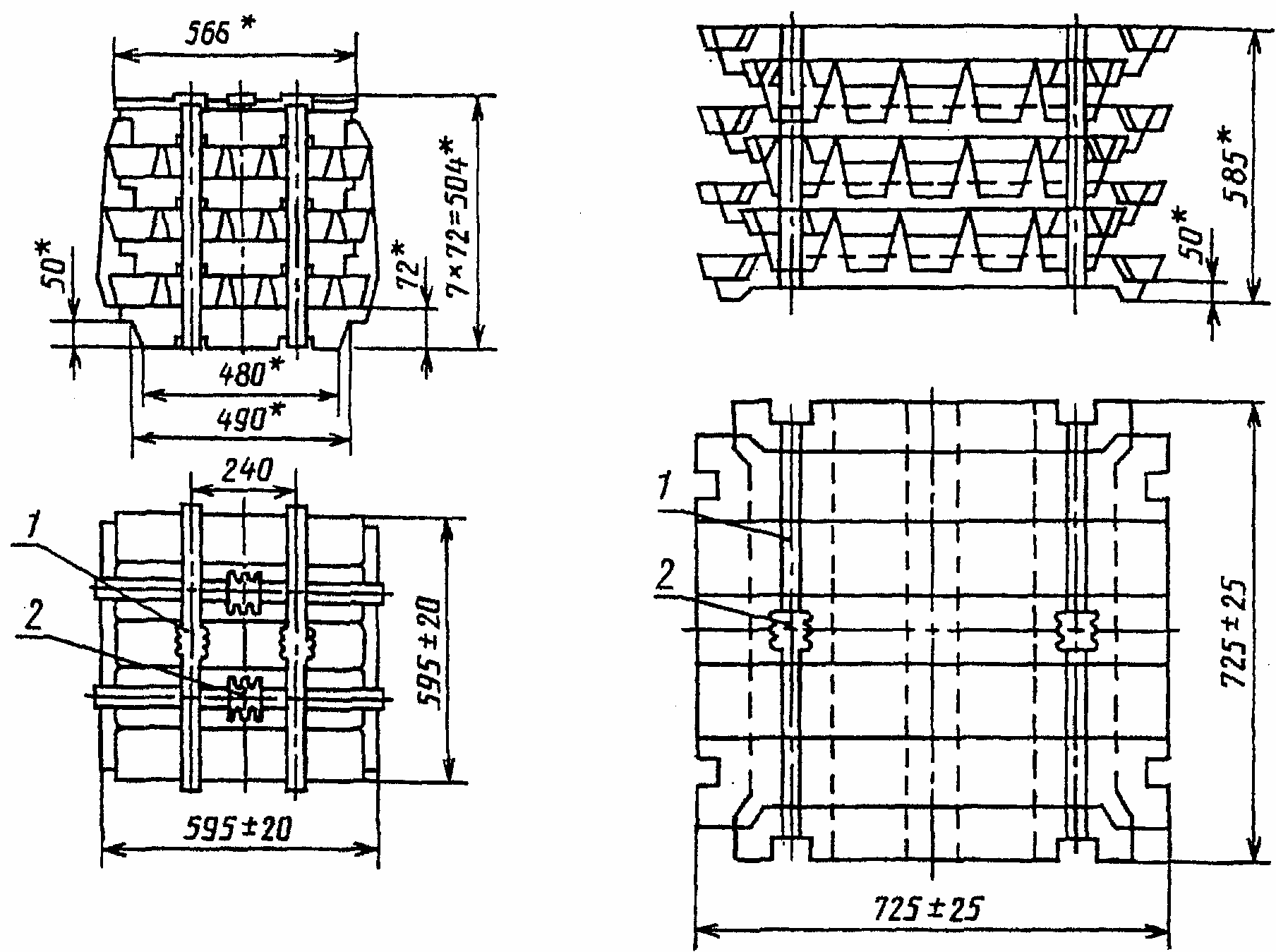

Приложение 3 Справочное

СПЛАВОВ ВЗАИМОЗАМЫКАЕМОЙ ФОРМЫ В ПАКЕТЫ

---

1 — упаковочная лента; 2 — замок для скрепления чушек

---

1 — упаковочная лента; 2 — замок для скрепления чушек

---

<*> Размеры для справок.

---

---

Черт. 5, 6

(Измененная редакция, Изм. № 3.)

---
