ГОСТ 12182.8-80. Межгосударственный стандарт. Кабели, провода и шнуры. Метод проверки стойкости к изгибу
(утв. и введен в действие Постановлением Госстандарта СССР от 09.04.1980 № 1612)
(ред. от 01.09.1992)
Примечание
Документ утрачивает силу с 01.09.2027 в связи с изданием Приказа Росстандарта от 02.07.2025 № 665-ст. Взамен вводится в действие ГОСТ 12182.8-2025. Документ утрачивает силу с 01.09.2027 в связи с изданием Приказа Росстандарта от 02.07.2025 № 665-ст. Взамен вводится в действие ГОСТ 12182.8-2025. Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 11.05.2023 № 55). Документ включен в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки (подтверждения) соответствия продукции (Решение Комиссии Таможенного союза от 16.08.2011 № 768). Документ включен в Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимых для применения и исполнения Федерального закона от 27.12.2009 № 347-ФЗ и осуществления оценки соответствия (Распоряжение Правительства России от 29.07.2010 № 1284-р). С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1982. Взамен ГОСТ 12182.8-71.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 12182.8-71"]:::rst n1["ГОСТ 12182.8-80"]:::doc click n1 "https://bukva.ai/docs/gost-12182-8-80" "ГОСТ 12182.8-80. Межгосударственный стандарт. Кабели, провода и шнуры. Метод проверки стойкости к изгибу (утв. и введен в действие Постановлением Госстандарта СССР от 09.04.1980 N " n2["ГОСТ 12182.8-2025"]:::notEnt n1 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 9 апреля 1980 г. № 1612
МЕТОД ПРОВЕРКИ СТОЙКОСТИ К ИЗГИБУ
Cables, wires and cords. Method of control of bending strength
Дата введения 1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 09.04.80 № 1612
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 12182.0-80 | 1.1, 2.1, 3.1, 4.1, 4.5, 5.1 |
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 05.07.91 № 1218
6. ИЗДАНИЕ с Изменением № 1, утвержденным в сентябре 1992 г. (ИУС 12-92)
Настоящий стандарт распространяется на кабели, провода и шнуры, предназначенные для подключения неподвижных и подвижных электрических установок, и устанавливает методы проверки их стойкости к изгибу.
1. ОТБОР ОБРАЗЦОВ
1.1. Отбор образцов должен производиться по ГОСТ 12182.0.
2. АППАРАТУРА
2.1 Для испытания должен применяться стенд, соответствующий требованиям ГОСТ 12182.0 и содержащий:
- рычаг с зажимом, изгибающий образец на угол не более 1,5\pi\text{рад} вокруг сменных роликов, установленных на станине стенда при простом изгибе, или на пластине, жестко соединенной с рычагом при сосредоточенном изгибе;
- механизм, сообщающий рычагу колебательное движение;
- натяжное устройство или набор грузов.

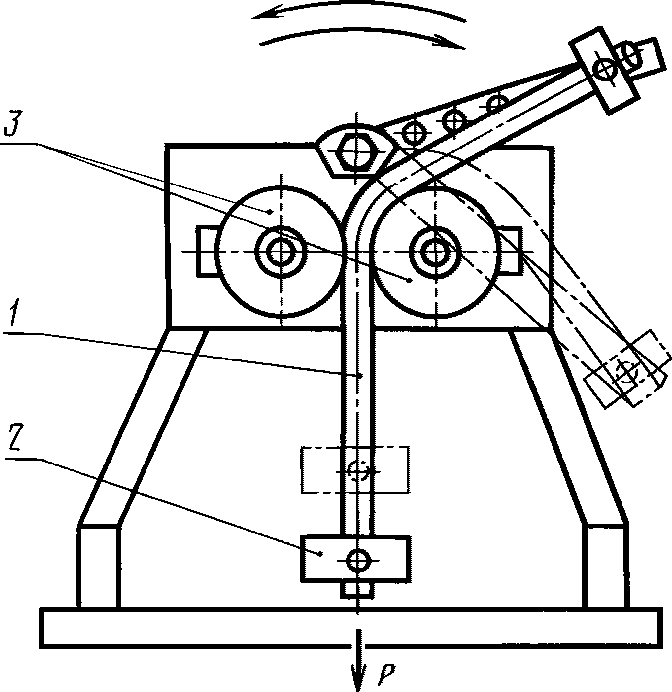

Схема стенда для проверки стойкости к простому изгибу приведена на черт. 1, к сосредоточенному изгибу — на черт. 2.
1 — испытуемый образец; 2 — груз; 3 — сменные ролики
1 — испытуемый образец; 2 — груз; 3 — сменные ролики; 4 — пластина
2.2. Диаметры роликов должны соответствовать указанным в нормативно-технической документации (НТД) на кабельные изделия.
Рекомендуемый набор сменных роликов должен соответствовать ряду 5, 10, 20, 40, 60, 80, 100, 150, 200, 250, 300, 400, 600 мм; допускаемые отклонения от заданных размеров роликов не должны превышать +/- 10%.
Для простого изгиба вместо роликов допускается применять шаблоны, а для сосредоточенного — шаблоны и узлы кабельных вводов, используемых на электрических установках.
2.3. Натяжное устройство стенда должно обеспечивать натяжение образца с усилием, предусмотренным в НТД на кабельные изделия; допускаемое отклонение от заданного натяжения не должно превышать +/- 10% без учета рывков.
При отсутствии в НТД на кабельные изделия указаний о растягивающей нагрузке к образцу прикладывают нагрузку, обеспечивающую плотное прилегание кабеля к поверхности ролика, но не более 0,5 кг на 1 мм2 суммарного сечения жил.
2.1 — 2.3. (Измененная редакция, Изм. № 1).
3. ПОДГОТОВКА К ИСПЫТАНИЯМ
3.1. Подготовка образцов и стенда к испытаниям должна проводиться в соответствии с требованиями ГОСТ 12182.0.
4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
4.1. Испытания должны проводиться в соответствии с ГОСТ 12182.0.
4.2. Для испытаний один конец испытуемого образца закрепляют в подвижном зажиме, другой — в натяжном устройстве.
Цикл испытания заключается в изгибании образца на заданный угол вправо и влево от исходного положения.
Разность углов в разных направлениях не должна превышать 20% от заданного угла изгиба.
4.3. Длина образца, вид и угол изгиба, скорость и число циклов испытаний должны соответствовать требованиям НТД на кабельные изделия.
При отсутствии указаний о виде изгиба испытания должны проводиться на стойкость к простому изгибу при скорости не более 100 цикл/мин.
(Измененная редакция, Изм. № 1).
4.4. Для круглых образцов должны применяться ролики с желобками полукруглого сечения, а для плоских — с желобками прямоугольного сечения. Допускается применение роликов без желобков.
4.5. Условия проведения испытаний должны соответствовать ГОСТ 12182.0.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. Обработка результатов испытаний должна проводиться в соответствии с требованиями ГОСТ 12182.0.
