ГОСТ 5916-70. Межгосударственный стандарт. Гайки шестигранные низкие класса точности B. Конструкция и размеры
(утв. и введен в действие Постановлением Госстандарта СССР от 18.02.1970 № 178)
(ред. от 01.07.1995, с изм. от 21.07.2015)
Внимание
Действие данного документа восстановлено на территории Российской Федерации с 01.01.2020 только в отношении продукции, поставляемой по Государственному оборонному заказу (Приказ Росстандарта от 27.12.2019 № 1488-ст). Действие данного документа, утратившего силу с 01.01.2017 в связи в связи с изданием Приказа Росстандарта от 21.07.2015 № 946-ст, восстановлено на территории Российской Федерации с 01.01.2020 только в отношении продукции, поставляемой по Государственному оборонному заказу (Приказ Росстандарта от 27.12.2019 № 1488-ст). Документ утратил силу с 01.01.2017 в части гаек исполнения 1 с крупным шагом резьбы в связи с введением в действие ГОСТ ISO 4035-2014, в части гаек исполнения 2 с крупным шагом резьбы в связи с введением в действие ГОСТ ISO 4036-2014 и в части гаек исполнения 1 с мелким шагом резьбы в связи с введением в действие ГОСТ ISO 8675-2014 (Приказы Росстандарта от 21.07.2015 № 943-ст, № 944-ст и № 946-ст). Документ введен в действие с 01.01.1972, в части размера «под ключ» S = 13 мм — с 01.01.1973. Взамен ГОСТ 5916-62.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 5916-62"]:::rst n1["ГОСТ 5916-70"]:::doc click n1 "https://bukva.ai/docs/standart-gost-5916-70" "ГОСТ 5916-70. Межгосударственный стандарт. Гайки шестигранные низкие класса точности B. Конструкция и размеры (утв. и введен в действие Постановлением Госстандарта СССР от 18.02.19" n2["ГОСТ ISO 4035-2014"]:::doc click n2 "https://bukva.ai/docs/gost-iso-4035-2014" "ГОСТ ISO 4035-2014. Межгосударственный стандарт. Гайки шестигранные низкие с фаской (тип 0). Классы точности A и B (введен в действие Приказом Росстандарта от 21.07.2015 N 943-ст)" n3["ГОСТ ISO 4036-2014"]:::doc click n3 "https://bukva.ai/docs/gost-iso-4036-2014" "ГОСТ ISO 4036-2014. Межгосударственный стандарт. Гайки шестигранные низкие без фаски (тип 0). Класс точности B (введен в действие Приказом Росстандарта от 21.07.2015 N 944-ст)" n4["ГОСТ ISO 8675-2014"]:::doc click n4 "https://bukva.ai/docs/gost-iso-8675-2014" "ГОСТ ISO 8675-2014. Межгосударственный стандарт. Гайки шестигранные низкие с фаской (тип 0) с мелким шагом резьбы. Классы точности A и B (введен в действие Приказом Росстандарта от" n1 --> n3 n1 --> n2 n1 --> n4 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов
при Совете Министров СССР
от 18 февраля 1970 г. № 178
в части размера «под ключ» S = 13 мм
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 № 178
| Обозначение НТД, на который дана ссылка | Номер пункта | Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|---|---|
| ГОСТ 1759.0-87 | 5 | ГОСТ 1759.3-83 | 3б |
| ГОСТ 1759.1-82 | 3а | ГОСТ 24705-2004 | 3 |
6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
7. ИЗДАНИЕ (февраль 2010 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)
1. Настоящий стандарт распространяется на шестигранные низкие гайки класса точности B с диаметром резьбы от 1 до 48 мм.
(Измененная редакция, Изм. № 4).

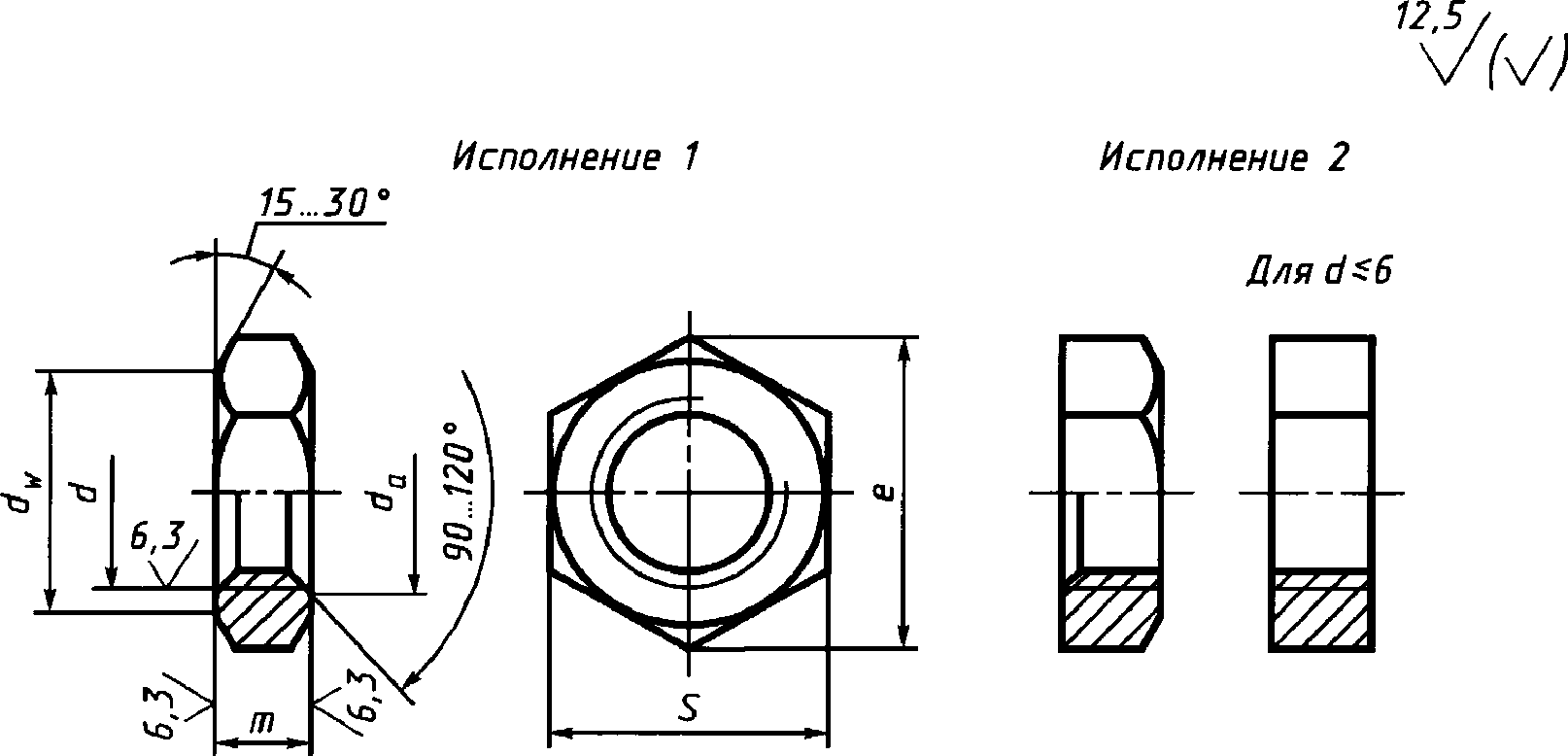

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 2 — 7).
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Предельные отклонения высоты гаек М1 — М6, изготавливаемых вырубкой, — по соответствующим стандартам на материал.
3. Допускается изготавливать гайки с размерами, указанными в приложении 2.
3. Резьба — по ГОСТ 24705.
(Измененная редакция, Изм. № 2, 4).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля — по ГОСТ 1759.1.
3б. Допустимые дефекты поверхностей гаек и методы контроля — по ГОСТ 1759.3.
3а, 3б. (Введены дополнительно, Изм. № 5).
5. Технические требования — по ГОСТ 1759.0 <*>.
<*> На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.
7. Масса гаек указана в приложении 1.
Пример условного обозначения гайки исполнения 1 с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6H, класса прочности 04, без покрытия:
То же, исполнения 2, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска 6H, класса прочности 05, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 — для алюминиевого сплава; 1,080 — для латуни.
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 3, 4, 6).
Приложение 2
Справочное
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6; измененная редакция, Изм. № 7).
