ГОСТ ISO 4036-2014. Межгосударственный стандарт. Гайки шестигранные низкие без фаски (тип 0). Класс точности B
(введен в действие Приказом Росстандарта от 21.07.2015 № 944-ст)
Примечание
Документ введен в действие с 1 января 2017 года. Взамен ГОСТ 5916-70 в части гаек исполнения 2 с крупным шагом резьбы.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 5916-62"]:::rst n1["ГОСТ 5916-70"]:::doc click n1 "https://bukva.ai/docs/standart-gost-5916-70" "ГОСТ 5916-70. Межгосударственный стандарт. Гайки шестигранные низкие класса точности B. Конструкция и размеры (утв. и введен в действие Постановлением Госстандарта СССР от 18.02.19" n2["ГОСТ ISO 4036-2014"]:::doc click n2 "https://bukva.ai/docs/gost-iso-4036-2014" "ГОСТ ISO 4036-2014. Межгосударственный стандарт. Гайки шестигранные низкие без фаски (тип 0). Класс точности B (введен в действие Приказом Росстандарта от 21.07.2015 N 944-ст)" n1 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 июля 2015 г. № 944-ст
ГАЙКИ ШЕСТИГРАННЫЕ НИЗКИЕ БЕЗ ФАСКИ (ТИП 0)
Unchamfered hexagon thin nuts (style 0). Product grade B
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) и Обществом с ограниченной ответственностью «РМ-Центр» (ООО «РМ-Центр») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 г. № 72-П)
За принятие стандарта проголосовали:
4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 июля 2015 года № 944-ст межгосударственный стандарт ГОСТ ISO 4036-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт идентичен международному стандарту ISO 4036:2012 Hexagon thin nuts unchamfered (style 0) — Product grade B [Гайки шестигранные низкие без фаски (тип 0) — Класс точности B].
Международный стандарт разработан подкомитетом ISO/TC 2/SC 12 «Крепежные изделия с метрической внутренней резьбой» технического комитета по стандартизации ISO/TC 2 «Крепежные изделия» Международной организации по стандартизации (ISO).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
6 ВЗАМЕН ГОСТ 5916-70 в части гаек исполнения 2 с крупным шагом резьбы
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Международный стандарт ISO 4036:2012 относится к комплексу стандартов, разработанных ISO на крепежные изделия с внешним шестигранным приводом. Комплекс стандартов состоит из следующих документов:
a) болты с шестигранной головкой (ISO 4014, ISO 4015, ISO 4016, и ISO 8765);
c) гайки шестигранные (ISO 4032, ISO 4033, ISO 4034, ISO 4035, ISO 4036, ISO 7040, ISO 7041, ISO 7042, ISO 7719, ISO 7720, ISO 8673, ISO 8674, ИСО 8675, ISO 10511, ISO 10512, ISO 10513);
d) болты с шестигранной головкой и фланцем (ISO 4162, ISO 15071 и ISO 15072);
e) гайки шестигранные с фланцем (ISO 4161, ISO 7043, ISO 7044, ISO 10663, ISO 12125, ISO 12126 и ISO 21670).
1. Область применения
Настоящий стандарт устанавливает характеристики шестигранных низких гаек без фаски (тип 0), с резьбой от М1,6 до М10 включительно и класса точности B.
В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ISO 724, ISO 965-1 и ISO 4759-1.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа.
ISO 225:2010 Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions (Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров)
ISO 724:1993 ISO general-purpose metric screw threads — Basic dimensions (Резьбы метрические ISO общего назначения. Основные размеры)
ISO 965-1:2013 ISO general-purpose metric screw threads — Tolerances — Part 1: Principles and basic data (Резьбы ISO метрические общего назначения. Часть 1. Принципы и основные данные)
ISO 3269:2000 Fasteners — Acceptance inspection (Изделия крепежные. Приемочный контроль)
ISO 4042:1999 Fasteners — Electroplated coatings (Изделия крепежные. Электролитические покрытия)
ISO 4759-1:2000 Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C (Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C)
ISO 6157-2:1995 Fasteners — Surface discontinuities — Part 2: Nuts (Изделия крепежные. Дефекты поверхности. Часть 2. Гайки)
ISO 8839:1986 Mechanical properties of fasteners — Bolts, screws, studs and nuts made of non-ferrous metals (Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов)
ISO 8992:2005 Fasteners General requirements for bolts, screws, studs and nuts (Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек)
ISO 10683:2000 Fasteners — Non-electrolytically applied zinc flake coatings (Изделия крепежные. Неэлектролитические цинк-ламельные покрытия)
3. Размеры

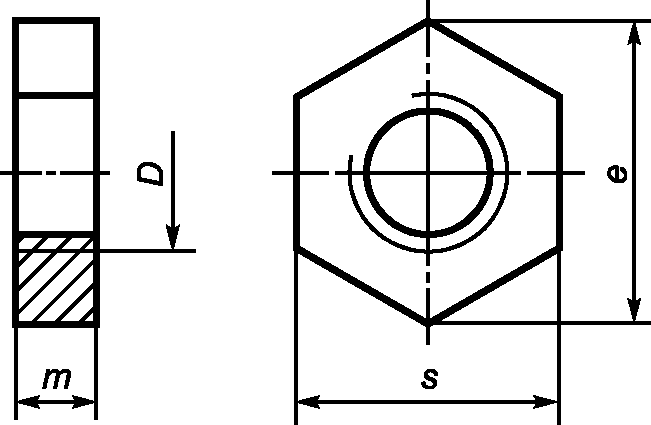

Размеры гаек указаны на рисунке 1 и в таблице 1.
| Резьба D | М1,6 | М2 | М2,5 | М3 | (М3,5) a | М4 | М5 | М6 | М8 | М10 | |
| P b | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | |
| e | не менее | 3,28 | 4,18 | 5,31 | 5,88 | 6,44 | 7,50 | 8,63 | 10,89 | 14,20 | 17,59 |
| m | не более | 1,00 | 1,20 | 1,60 | 1,80 | 2,00 | 2,20 | 2,70 | 3,20 | 4,00 | 5,00 |
| не менее | 0,75 | 0,95 | 1,35 | 1,55 | 1,75 | 1,95 | 2,45 | 2,90 | 3,70 | 4,70 | |
| s | номин. = не более | 3,20 | 4,00 | 5,00 | 5,50 | 6,00 | 7,00 | 8,00 | 10,00 | 13,00 | 16,00 |
| не менее | 2,90 | 3,70 | 4,70 | 5,20 | 5,70 | 6,64 | 7,64 | 9,64 | 12,57 | 15,57 | |
| a Размеры заключенные в скобки, по возможности, не применять. b P — шаг резьбы. | |||||||||||
4. Технические требования и ссылочные стандарты
5. Обозначение
Пример - Гайка шестигранная низкая без фаски (тип 0) с резьбой M6, изготовленная из стали (St) с минимальной твердостью 110 HV30 обозначается следующим образом:
Гайка шестигранная низкая ГОСТ ISO 4036-M6-St
СВЕДЕНИЯ О СООТВЕТСТВИИ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ ССЫЛОЧНЫМ МЕЖДУНАРОДНЫМ СТАНДАРТАМ
Сведения о соответствии межгосударственных стандартов
ссылочным международным стандартам другого года издания
| Обозначение и наименование международного стандарта | Обозначение и наименование международного стандарта другого года издания | Степень соответствия | Обозначение и наименование межгосударственного стандарта |
| ISO 225:2010 Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров <1> | - | - | <**> |
| ISO 724:1993 Резьбы метрические ИСО общего назначения. Основные размеры | - | MOD | ГОСТ 24705-2004 (ИСО 724:1993) <*> Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры |
| ISO 965-1:2013 Резьбы метрические ISO общего назначения. Допуски. Часть 1. Принципы и основные данные | ISO 965-1:1998 Резьбы метрические ISO общего назначения. Допуски. Часть 1. Принципы и основные данные | MOD | ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) <*> Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором (ISO 965-1:1998, MOD) |
| ISO 3269:2000 Изделия крепежные. Приемочный контроль | - | IDT | ГОСТ ISO 3269 <2> Изделия крепежные. Приемочный контроль |
| ISO 4042:1999 Изделия крепежные. Электролитические покрытия | - | IDT | ГОСТ ISO 4042 <3> Изделия крепежные. Электролитические покрытия |
| ISO 4759-1:2000 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C | - | IDT | ГОСТ ISO 4759-1 <4> Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C |
| ISO 6157-2:1995 Изделия крепежные. Дефекты поверхности. Часть 2. Гайки | - | IDT | ГОСТ ISO 6157-2 <5> Изделия крепежные. Дефекты поверхности. Часть 2. Гайки |
| ISO 8839:1986 Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов | - | IDT | ГОСТ ISO 8839 <6> Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов |
| ISO 8992:2005 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек | - | IDT | ГОСТ ISO 8992 <7> Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек |
| ISO 10683:2000 Изделия крепежные. Неэлектролитические цинковые чешуйчатые покрытия | - | - | <**>, <8> |
| <1> Международный стандарт на трех языках: английский, французский и русский. <2> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 3269-2009 (ISO 3269:2000, IDT). <3> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 4042-2009 (ISO 4042:1999, IDT). <4> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 4759-1-2009 (ISO 4759-1:2000). <5> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 6157-2-2009 (ISO 6157-2:1995, IDT). <6> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 8839-2009 (ISO 8839:1986, IDT). <7> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 8992-2011 (ISO 8992:2005, IDT). <8> На территории Российской Федерации действует ГОСТ Р ИСО 10683-2013 (ISO 10683:2000, IDT). <*> Внесенные технические отклонения обеспечивают выполнение требований настоящего стандарта. <**> Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта или гармонизированный с ним национальный стандарт (государственный) стандарт страны, на территории которой применяется настоящий стандарт. Информация о наличии перевода данного международного стандарта в национальном фонде стандартов или в ином месте, а также информация о действии на территории страны соответствующего национального (государственного) стандарта может быть приведена в национальных информационных данных, дополняющих настоящий стандарт. Примечание — В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT — идентичные стандарты; - MOD — модифицированные стандарты. | |||
