МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ СКОБЯНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Locking fitting for wooden windows and doors. Specifications

ГОСТ 5090-2016

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН частным учреждением «Центр по сертификации оконной и дверной техники» (ЦС ОДТ)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 ноября 2016 г. № 93-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 ноября 2016 г. № 1804-ст межгосударственный стандарт ГОСТ 5090-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.

5 ВЗАМЕН ГОСТ 5087-80, ГОСТ 5090-86, ГОСТ 5091-78

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт распространяется на запирающие, фиксирующие и вспомогательные скобяные изделия для деревянных окон и дверей, применяемых при строительстве жилых и общественных зданий, и устанавливает требования к конструкции, эксплуатационным и прочностным характеристикам, правила приемки и методы контроля.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы

ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования

ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 9.308-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы ускоренных коррозионных испытаний

ГОСТ 538-2014 Изделия замочные и скобяные. Общие технические условия

ГОСТ 1145-80 Шурупы с потайной головкой. Конструкция и размеры

ГОСТ 1146-80 Шурупы с полупотайной головкой. Конструкция и размеры

ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю

ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия

ГОСТ 12301-2006 Коробки из картона, бумаги и комбинированных материалов. Общие технические условия

ГОСТ 12303-80 Пачки из картона, бумаги и комбинированных материалов. Общие технические условия

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 17474-80 Винты с полупотайной головкой классов точности A и B. Конструкция и размеры

ГОСТ 17475-80 Винты с потайной головкой классов точности A и B. Конструкция и размеры

ГОСТ 18242-72 <*> Статистический приемочный контроль по альтернативному признаку. Планы контроля

<*> В Российской Федерации действует ГОСТ Р ИСО 2859-1-2007 «Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества».

ГОСТ 24033-80 Окна и балконные двери деревянные. Методы механических испытаний

ГОСТ 25951-83 Пленка полиэтиленовая термоусадочная. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Виды и условные обозначения

3.1 Виды, условные обозначения и рекомендуемая область применения скобяных изделий приведены в таблице 1.

3.2 Конструкции и основные размеры скобяных изделий разного назначения приведены на рисунках А.1 - А.21 приложения А.

3.3 Основные размеры соединителей, ограничителей, ручек и накладок, предназначенных для комплектования фрамужных приборов и врезных заверток, указаны в приложении Б.

Примеры установки фрамужных приборов, соединителя для фрамуг с тройным остеклением приведены в приложении В.

4. Технические требования

4.1. Требования к конструкции

4.1.1 Изделия должны соответствовать требованиям ГОСТ 538, настоящего стандарта и образцу-эталону, утвержденному в установленном на предприятии порядке.

4.1.2 Изделия должны изготовляться по конструкторской документации, разработанной с учетом требований настоящего стандарта.

4.1.3 Настоящий стандарт не устанавливает форму ручек, накладок, сечения засовов накладных шпингалетов, а также заостренной части штифтов для заверток.

4.1.4 Шнур фрамужного прибора типа ПФ2 должен проходить по роликам свободно, без заеданий и не соскакивать с них.

4.1.5 Засовы врезных шпингалетов и заверток в открытом положении не должны выступать над лицевой поверхностью планок или западать внутрь корпуса более чем на 1 мм.

4.1.6 Размеры засовов и запорных планок накладных шпингалетов типов ШН1, ШН2 и накладной задвижки ЗТ должны обеспечивать при их соединении натяг не менее 3 мм. Толщина запорных планок указанных изделий должна быть не менее 1 мм.

4.1.7 Завертки типа ЗФ1 следует изготовлять двусторонними, типов ЗР3 и ЗФ2 — правого и левого исполнения.

4.1.8 Конструкцией фиксаторов должна предусматриваться возможность их установки как на правые, так и на левые створки окна.

4.1.9 Угол зрения дверного глазка должен быть не менее 120°.

4.1.10 Ручки-скобы типов РС80 — РС140 рекомендуется изготовлять исполнения 1.

4.1.11 Конструкция разъемных соединений изделий должна исключать возможность их самопроизвольного разъединения после установки на оконные и дверные блоки.

4.1.12 Подвижные детали изделий в зависимости от их назначения должны фиксироваться в крайних и, при необходимости, в промежуточных положениях.

4.1.13 Конструкция изделий должна обеспечивать их надежное крепление в течение всего срока службы.

4.2. Требования к прочности

4.2.1 Прочность скобяных изделий характеризуется показателями сопротивления воздействию статических, динамических или ударных нагрузок. Изделия, эксплуатация которых связана с необходимостью воспринимать нагрузки, испытывают на сопротивляемость указанным нагрузкам.

4.2.2 Засовы-штанги накладных шпингалетов должны быть прочными и выдерживать нагрузку P = 800 Н.

4.2.3 Дверные цепочки должны быть прочными и выдерживать усилие на разрыв 1960 Н.

4.2.4 Ручки-скобы должны быть прочными к воздействиям нагрузок:

• вдоль оси ручки-скобы параллельно плоскости ее крепления (таблица 2);
• перпендикулярно оси ручки-скобы (таблица 3).

4.2.5 Ручки-кнопки типов РК1 и РК2 должны быть прочными при действии нагрузок, приведенных в таблице 4.

Таблица 4

4.3. Требования к эксплуатационным характеристикам

4.3.1 Значения эксплуатационных характеристик устанавливают в проектной документации с учетом усилий, прикладываемых человеком для функционирования изделий, а также в зависимости от назначения и области применения изделий.

4.3.2 Подвижные детали изделий должны перемещаться без заеданий.

4.4. Требования к качеству защитно-декоративных (защитных) покрытий

Скобяные изделия должны иметь защитные или защитно-декоративные покрытия по ГОСТ 538 в зависимости от групп условий эксплуатации 1 — 3 по ГОСТ 9.303, с учетом области их применения, климатических исполнений У, УХЛ, ТВ, ТС, ТМ и категорий размещения 2 — 4 по ГОСТ 15150.

4.5. Требования к материалам

4.5.1 Для изготовления деталей скобяных изделий применяют следующие материалы: сталь, алюминиевые сплавы, медные сплавы, пластмассы, стекло по нормативным документам (НД), утвержденным в установленном порядке.

4.5.2 Нагели должны изготовляться из цинково-алюминиевых или других сплавов твердостью 50 ... 90 HB.

4.5.3 Накладной засов задвижки типа ЗТ должен быть выполнен из стального прутка.

4.6. Комплектность

4.6.1 Каждое изделие должно поставляться комплектно в соответствии с требованиями НД на изделия конкретных видов, конструкторской документации и договоров.

4.6.2 Скобяные изделия с учетом функциональных особенностей следует комплектовать шурупами по ГОСТ 1145, ГОСТ 1146 или винтами по ГОСТ 17474 и ГОСТ 17475.

4.6.3 Скобяные изделия должны быть снабжены этикеткой (при необходимости паспортом) по ГОСТ 2.601, а также (при необходимости) инструкциями по эксплуатации и монтажу (установке).

4.7. Маркировка

4.7.1 На каждое изделие должна быть нанесена маркировка, содержащая товарный знак предприятия-изготовителя и вариант исполнения. Место нанесения маркировки указывают в рабочих чертежах.

4.7.2 На потребительской таре должно быть указано:

• наименование, адрес, товарный знак предприятия-изготовителя;
• наименование и условное обозначение изделия;
• количество изделий в таре;
• штамп службы технического контроля;
• номер упаковщика, дата упаковки (месяц, год);
• класс коррозионной стойкости покрытия.

4.8. Упаковка

4.8.1 Изделия должны храниться и транспортироваться в упакованном виде.

4.8.2 Изделия одного вида должны быть упакованы в потребительскую, а затем в транспортную тару. Способ упаковки изделий должен исключать их самопроизвольное перемещение и обеспечивать сохранность изделий с их комплектующими и крепежными деталями.

4.8.3 В качестве потребительской тары рекомендуется применять коробки по ГОСТ 12301, пачки по ГОСТ 12303, а также упаковывать изделия в полиэтиленовую пленку по ГОСТ 10354 или полиэтиленовую термоусадочную пленку по ГОСТ 25951.

4.8.4 Для упаковки ручек-скоб, заверток, задвижек, врезных шпингалетов, дверных и оконных упоров, стяжек, угольников допускается применять упаковочное средство УМ-1 по ГОСТ 9.014. Крепежные детали должны быть завернуты и упакованы в пачки вместе с изделиями.

4.8.5 В каждую упаковку вкладывают упаковочный лист, содержащий сведения по 4.7.2 настоящего стандарта. В индивидуальную упаковку допускается вкладывать этикетку, содержащую те же сведения.

5. Правила приемки

5.1 Изделия должны быть приняты службой технического контроля предприятия-изготовителя на соответствие требованиям настоящего стандарта, а также дополнительным требованиям, определенным в договоре на поставку изделий.

5.2 Качество готовых изделий подтверждают:

• входным контролем материалов и комплектующих деталей;
• производственным операционным контролем;
• ежесменным приемочным контролем готовых изделий;
• приемо-сдаточными испытаниями партии изделий, проводимыми службой технического контроля предприятия-изготовителя;
• периодическими испытаниями.

5.3 Порядок входного контроля материалов и комплектующих деталей устанавливают в технологической документации с учетом требований НД на эти материалы и комплектующие детали.

5.4 Качество изготовления деталей изделий в процессе производства подтверждают проведением производственного операционного контроля на всех стадиях технологического цикла.

5.5 Приемочный контроль качества готовых изделий при размере партии 90 шт. включительно проводят методом сплошного контроля (поштучно). При размере партии 91 шт. и более приемочный контроль следует проводить по ГОСТ 18242. План приемочного контроля изделий — по ГОСТ 538.

5.6 Приемо-сдаточные испытания каждой партии готовых изделий проводит служба технического контроля предприятия-изготовителя. Порядок проведения приемо-сдаточных испытаний устанавливают в системах контроля качества предприятия-изготовителя.

5.7 Периодические испытания

5.7.1 Периодические испытания заверток, дверных цепочек, фрамужных приборов должны проводиться не реже одного раза в три года. При периодических испытаниях проводят проверку изделий в объеме приемочного контроля на соответствие требованиям 4.2 и 4.3 настоящего стандарта и требованиям НД на изделия конкретных типов.

5.7.2 Для проведения периодических испытаний отбирают не менее трех изделий. Если хотя бы одно изделие не выдержало испытания, следует провести испытания удвоенного их числа. При неудовлетворительных результатах повторных испытаний изделия считают не выдержавшими периодические испытания. Партию изделий бракуют.

5.7.3 Квалификационные испытания проводят по всем показателям в соответствии с требованиями настоящего стандарта и НД на изделия конкретных видов при постановке продукции на производство.

5.7.4 Испытания изделий в целях сертификации (если необходимо) проводят в объеме периодических испытаний.

5.7.5 В случае внесения изменений в конструкцию, материалы или технологию изготовления проводят типовые испытания изделий для оценки эффективности и целесообразности внесенных изменений. Объем типовых испытаний определяется характером изменений. Типовым испытаниям подвергают изделия, прошедшие приемочный контроль.

5.7.6 После окончания гарантийного срока хранения изделий проверяют упаковку, маркировку, комплектность, внешний вид, отсутствие или наличие коррозии, работоспособность.

6. Методы испытаний

6.1 Методы испытаний изделий при ежесменном приемочном контроле и приемо-сдаточных испытаниях партий изделий, проводимых службой технического контроля предприятия-изготовителя, устанавливают в НД на изделия конкретных видов.

6.2 Размеры проверяют универсальным измерительным инструментом. Внешний вид и цвет изделий проверяют визуально методом сравнения с образцом-эталоном. Проверку работы подвижных деталей проводят вручную, выполняя не менее пяти раз циклы работы изделия.

6.3 Испытания изделий по показателям прочности и эксплуатационным характеристикам проводят по методикам испытательных лабораторий с учетом требований настоящего стандарта и в соответствии с ГОСТ 24033.

6.4 Все испытания на прочность проводят по следующей схеме: прикладываемые нагрузки доводят до нормативных и оставляют приложенными в течение 1 мин. После снятия нагрузок визуально проверяют состояние испытуемого образца.

6.5 При испытании на прочность засовов-штанг накладных шпингалетов нагрузку 800 Н прикладывают на расстоянии 5 мм от места крепления перпендикулярно плоскости установки шпингалета.

6.6 При испытании на прочность ручек-скоб и ручек-кнопок в зависимости от типа и вида ручки прикладывают нагрузки, приведенные в таблицах 2 - 4.

6.7 Коррозионную стойкость покрытий проверяют в специальных камерах в нейтральном тумане 5%-ного NaCl в соответствии с ГОСТ 9.308 и рабочими методиками испытательных лабораторий. Оценка результатов испытаний — по ГОСТ 538. Испытания на коррозионную стойкость покрытий должны проводиться на изделии в собранном виде или на отдельных его частях.

6.8 Комплектность, упаковку и маркировку проверяют визуально на соответствие требованиям конструкторской документации.

7. Транспортирование и хранение

7.1 Изделия транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами и условиями погрузки и крепления грузов, действующими на транспорте соответствующего вида.

7.2 Условия хранения изделий — по группе 2, условия транспортирования — по группе 5, установленных ГОСТ 15150.

8. Гарантии изготовителя

8.1 Предприятие-изготовитель должно гарантировать соответствие изделий требованиям настоящего стандарта и НД на изделия конкретных видов при соблюдении условий транспортирования, хранения и эксплуатации, а также при условии наличия единой маркировки товарного знака предприятия-изготовителя на основных деталях изделий, поставляемых на рынок как целое изделие или как комплект отдельных деталей.

8.2 Гарантийный срок — не менее 24 мес со дня начала эксплуатации или со дня продажи через торговую сеть.

8.3 Гарантийный срок хранения — один год со дня изготовления.

8.4 В случае поставки изделий после окончания гарантийного срока хранения изделия должны быть проверены изготовителем (поставщиком) или потребителем.

Примечание - Размер L = (B + 13) мм, где B — ширина фрамуги с учетом наплава.

Пример условного обозначения фрамужного прибора для фрамуг со спаренными переплетами:

То же для фрамуг с раздельными переплетами с соединителем и расстоянием между фрамугами 53 мм:

Пример условного обозначения фрамужного прибора для спаренных фрамуг с ограничителем:

1 — запорная планка; 2 — направляющая; 3 — засов-штанга;

Рисунок А.3 — Накладной шпингалет типа ШН1

Примечание - Размер L = (H + 30) мм, где H — высота створки с учетом наплава.

Пример условного обозначения шпингалета:

Пример условного обозначения завертки исполнения 1 (правое) с ручкой типа Р1:

Пример условного обозначения накладной завертки типа ЗФ1 с запорной планкой исполнения 1:

Рисунок А.6 — Накладная завертка типа ЗФ1

Пример условного обозначения накладной завертки типа ЗФ2 исполнения 1:

Рисунок А.7 — Накладная завертка типа ЗФ2

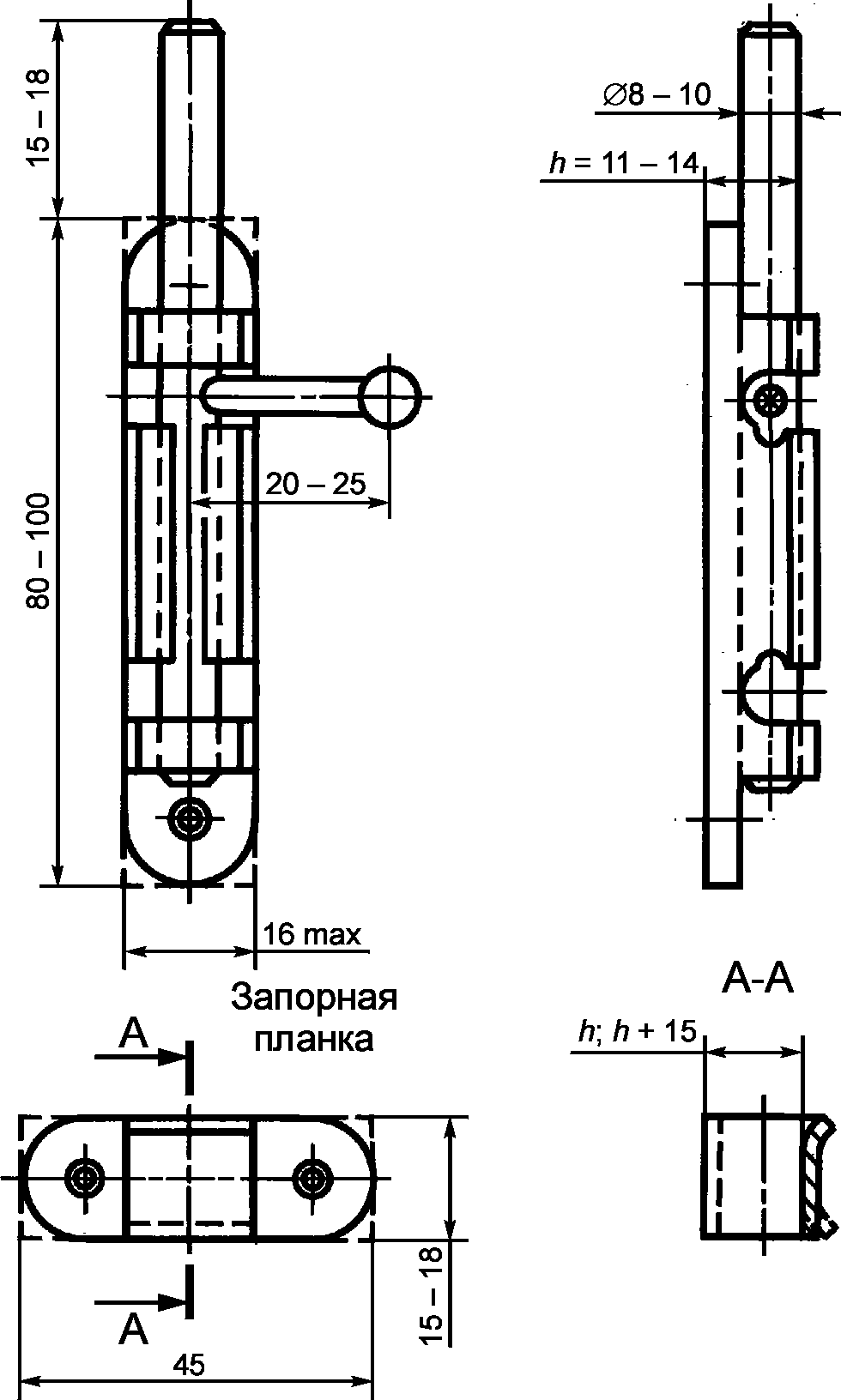

ЗТ(h) ГОСТ 5090-2016

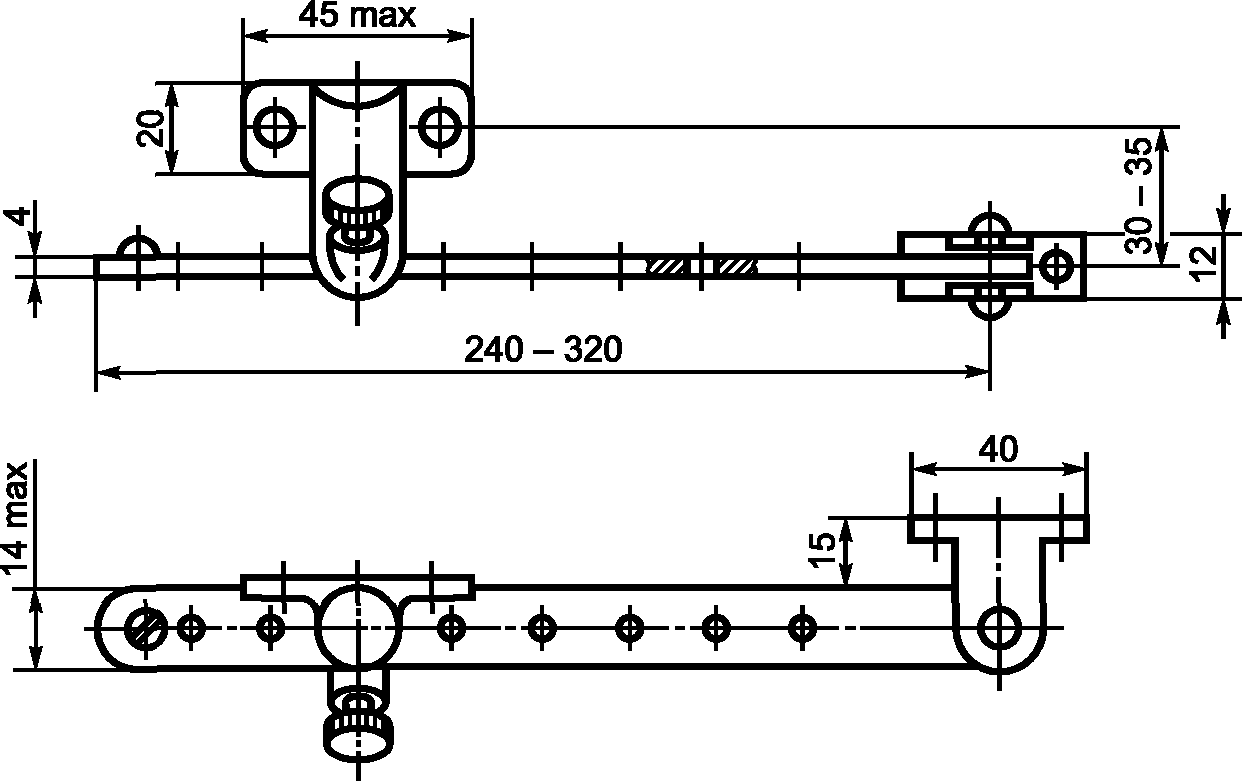

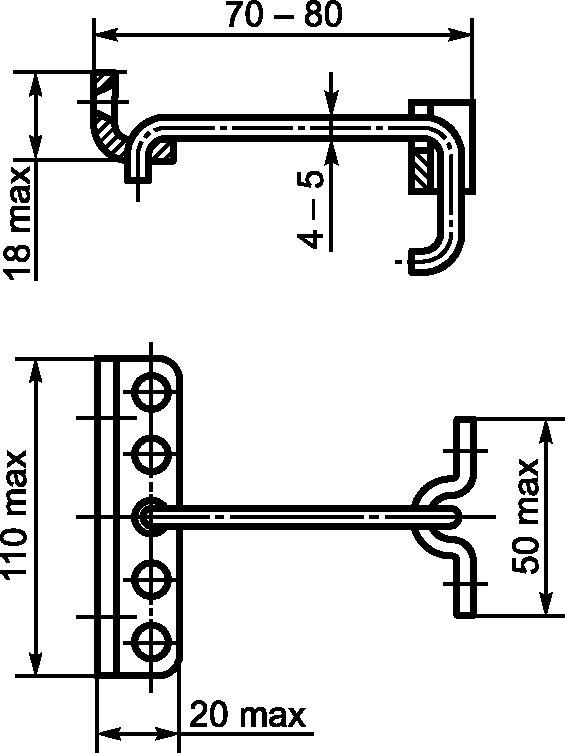

Рисунок А.9 — Стяжка СТ

Пример условного обозначения фиксатора типа ФКЗ-70 длиной 70 мм:

1 — запорная планка; 2 — основание

Рисунок А.15 — Дверной упор типа УД2

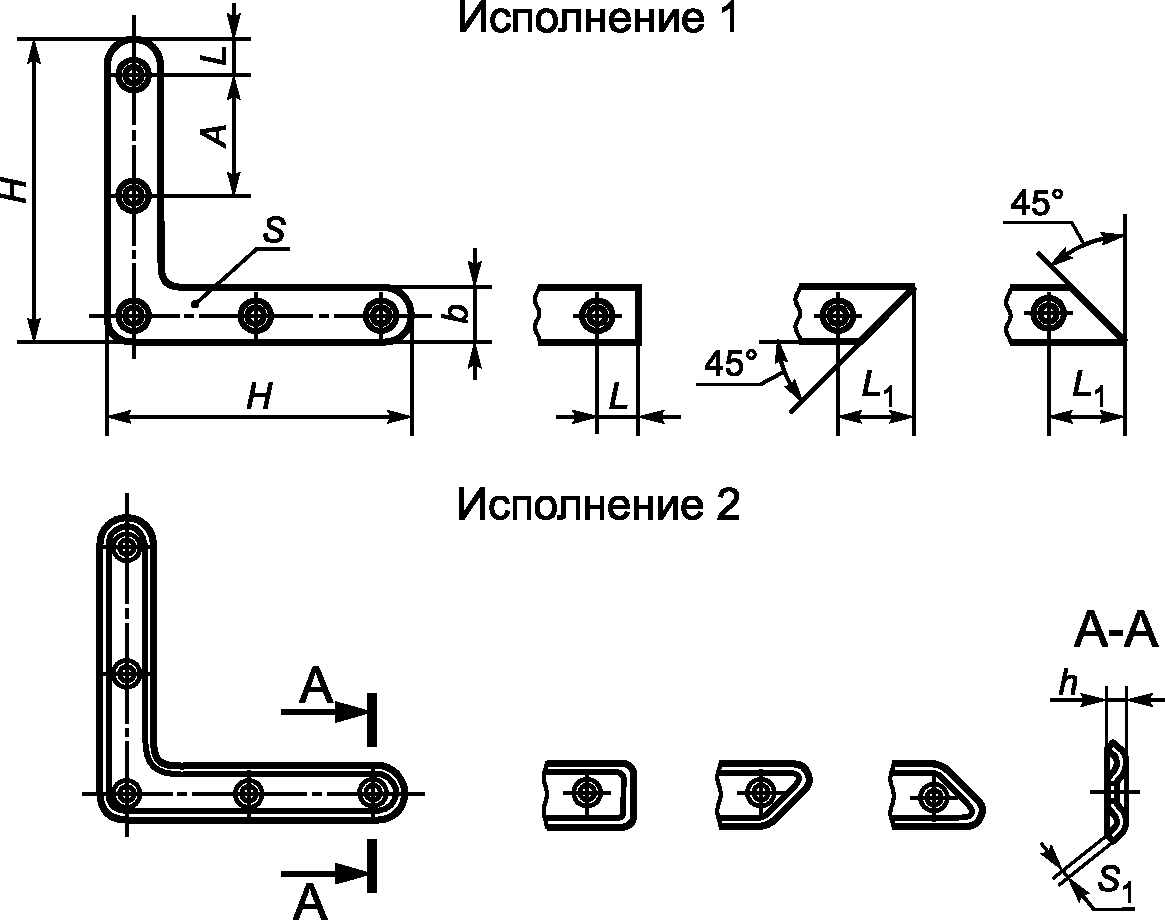

Пример условного обозначения угольника УГ со стороной H = 50 мм исполнения 1:

Рисунок А.17 — Угольник УГ

Рисунок А.19 — Ручки-скобы типов РС

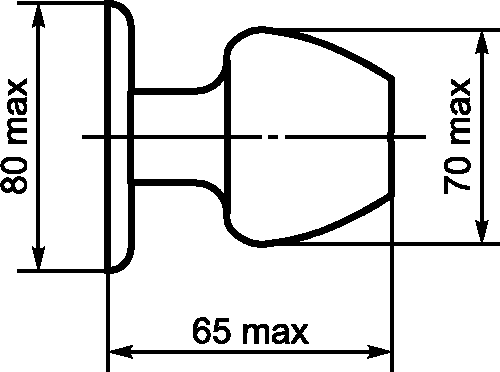

Пример условного обозначения ручки-кнопки типа РК2:

Примечание - Размеры 53 и 90 мм соответствуют расстоянию между переплетами фрамуг.
