Введен в действие
Постановлением Госстроя СССР

от 13 марта 1978 г. № 29

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ

ТИПЫ

Auxillary builders hardware for wooden windows and doors. Tupes

ГОСТ 5091-78*

Группа Ж34

ОКП 49 8500

49 8600

Взамен
ГОСТ 5091-72

Постановлением Государственного комитета Совета Министров СССР по делам строительства от 13 марта 1978 г. № 29 срок введения установлен с 1 января 1980 года.

Переиздание (июль 1987 г.) с Изменениями № 1, 2, утвержденными в мае 1982 г., ноябре 1986 г. (ИУС № 9-82, 4-87).

1. Настоящий стандарт распространяется на вспомогательные изделия для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.

2. Типы и основные размеры вспомогательных изделий, за исключением угольников, должны соответствовать указанным на черт. 1 - 12 и 14. Типы, типоразмеры и основные размеры угольников должны соответствовать указанным на черт. 13 и в табл. 2.

Условные обозначения типов и наименование вспомогательных изделий, рекомендуемая область их применения приведены в табл. 1.

Таблица 1

Условные обозначения типов	Наименования вспомогательных изделий	Рекомендуемые области применения	Номера чертежей
ЗД1	Закрыватель дверной верхнего расположения	Для наружных и внутренних дверей	1
ЗД3	Закрыватель дверной	Для внутренних дверей	3
ЗД4	Закрыватель дверной верхнего расположения	То же	4
ФК1	Фиксатор	Для окон со спаренными створками	5
ФК2	То же	Для окон со спаренными створками и форточных створок	6
ФК3 ГД	« Глазок дверной»	Для окон с раздельными створками Для входных дверей в квартиры	7 8
ЦД	Цепочка дверная	То же	9
УД1	Упор дверной	Для дверей	10
УД2	То же	То же	11
УО	Упор оконный	Для окон с раздельными створками	12
УГ	Угольник	Для окон	13
НГ	Нагель	Для крепления шиповых соединений	14

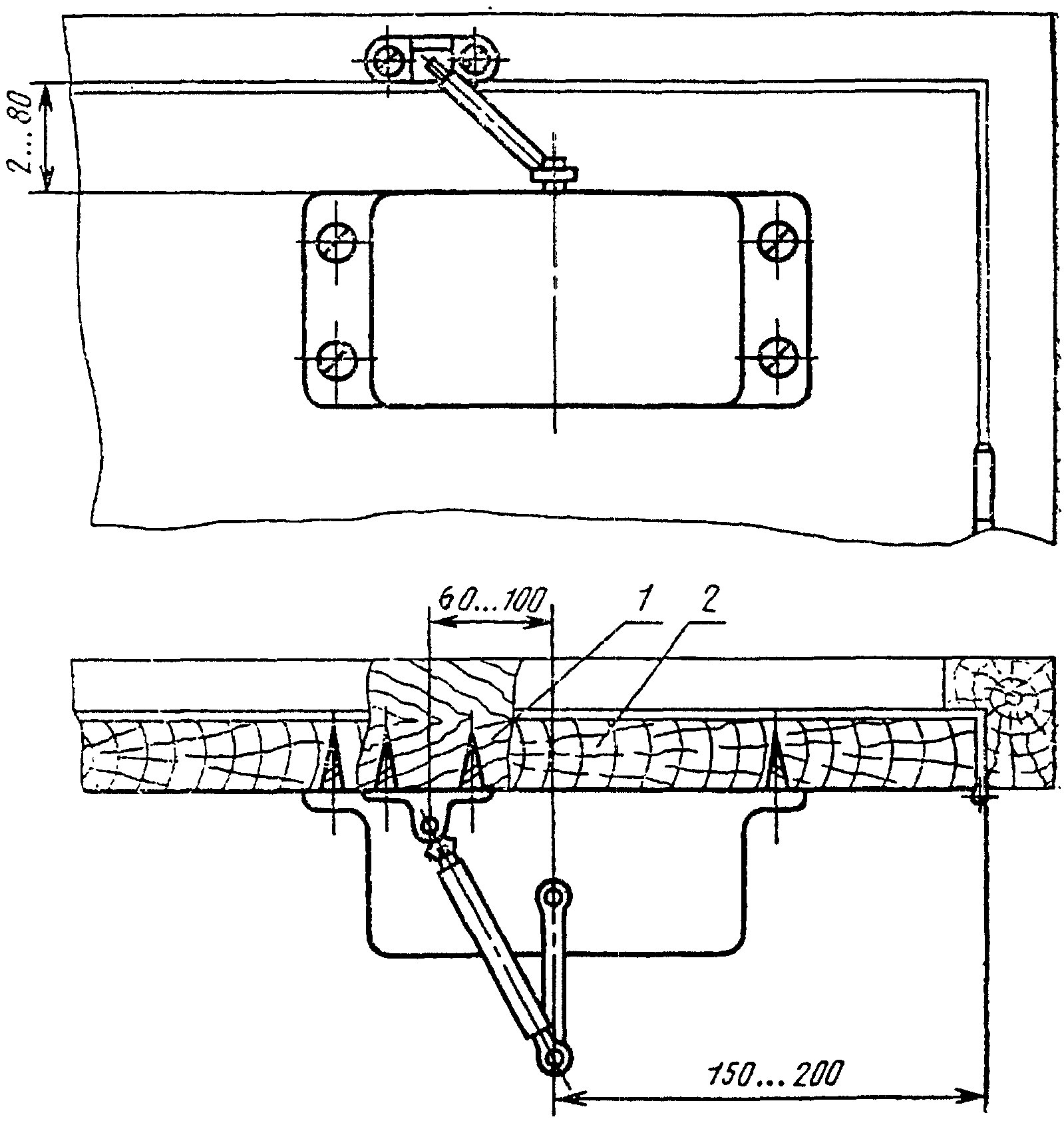

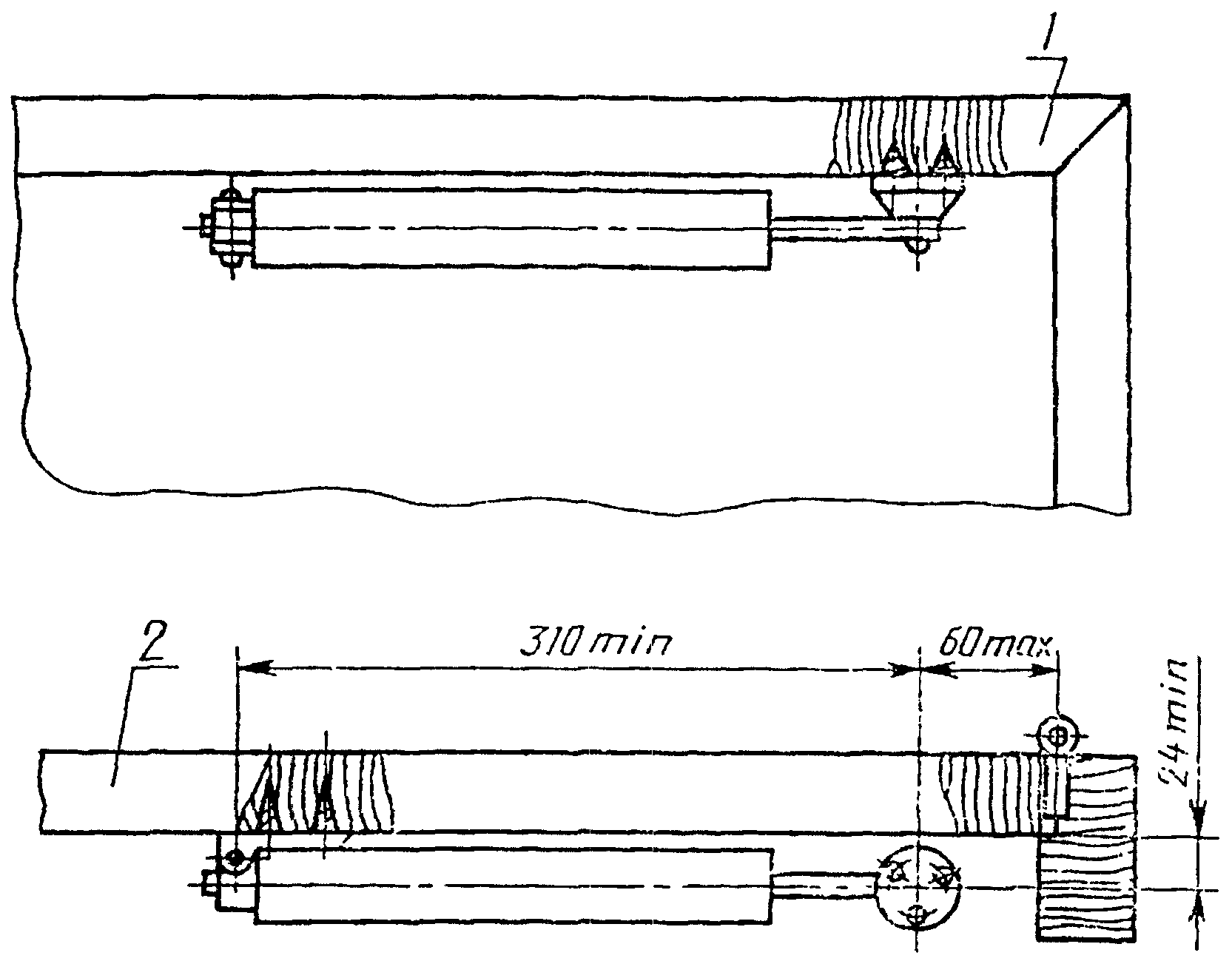

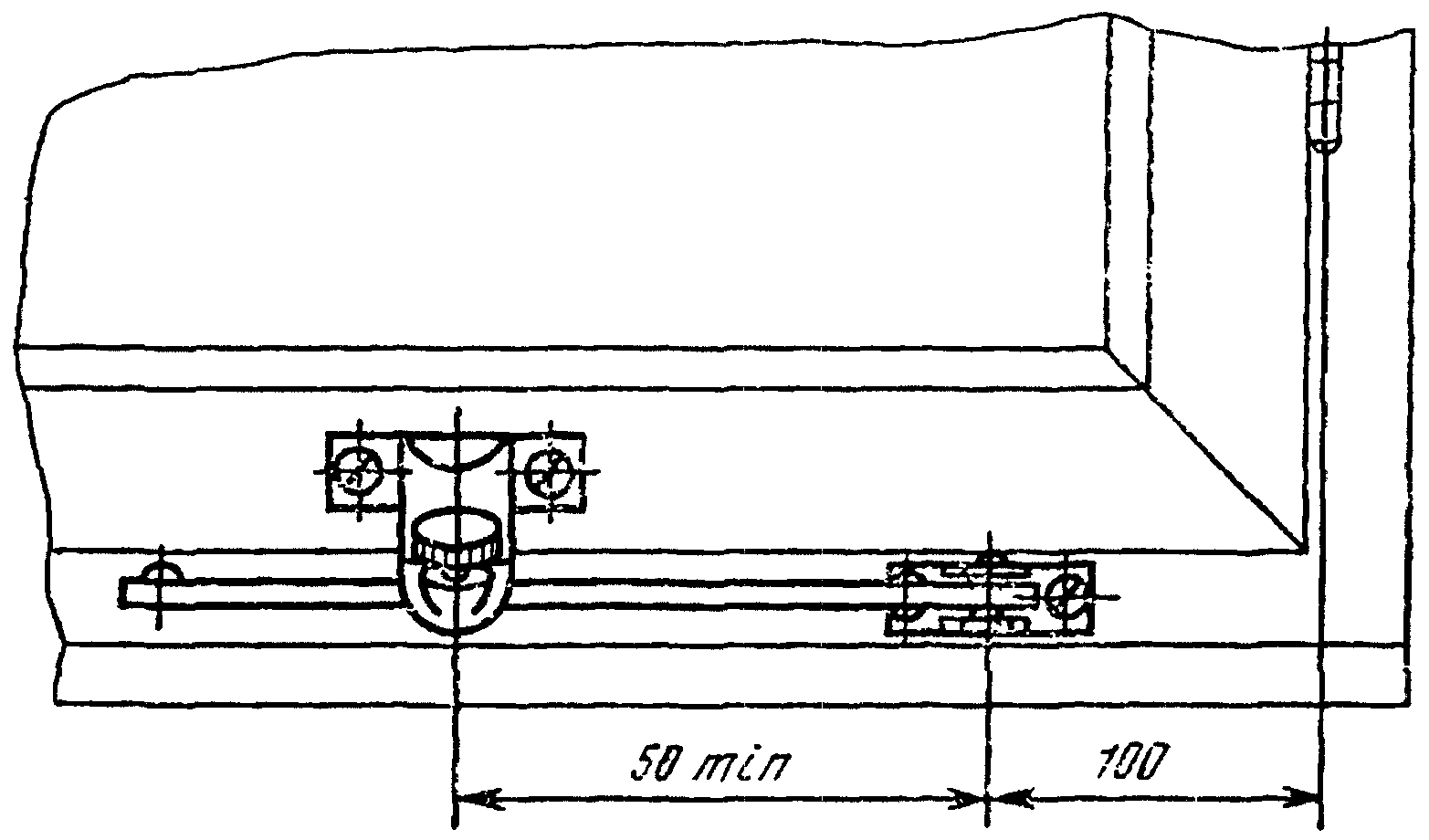

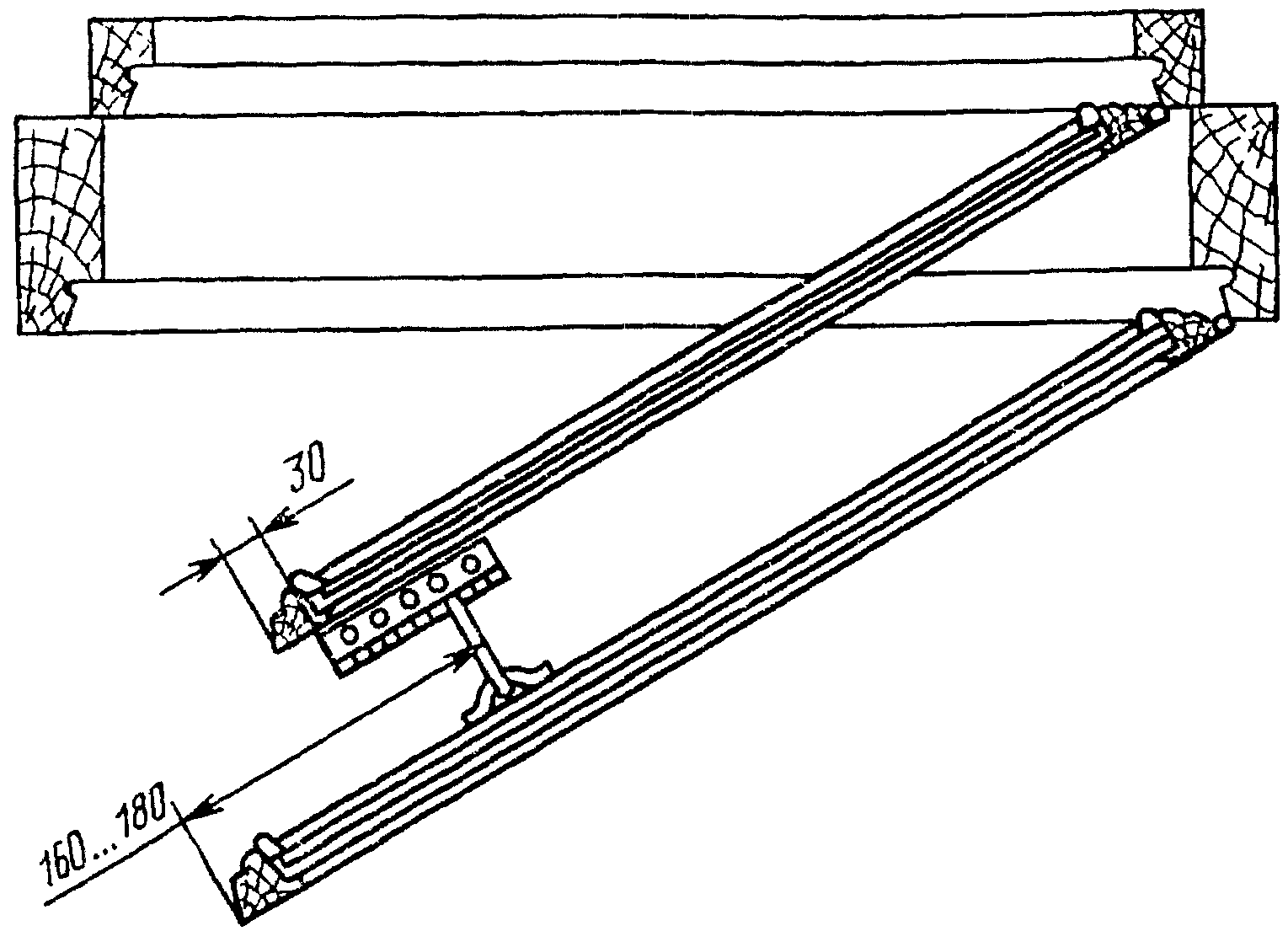

Примеры рекомендуемой установки дверных закрывателей и фиксаторов приведены в Приложении к настоящему стандарту.

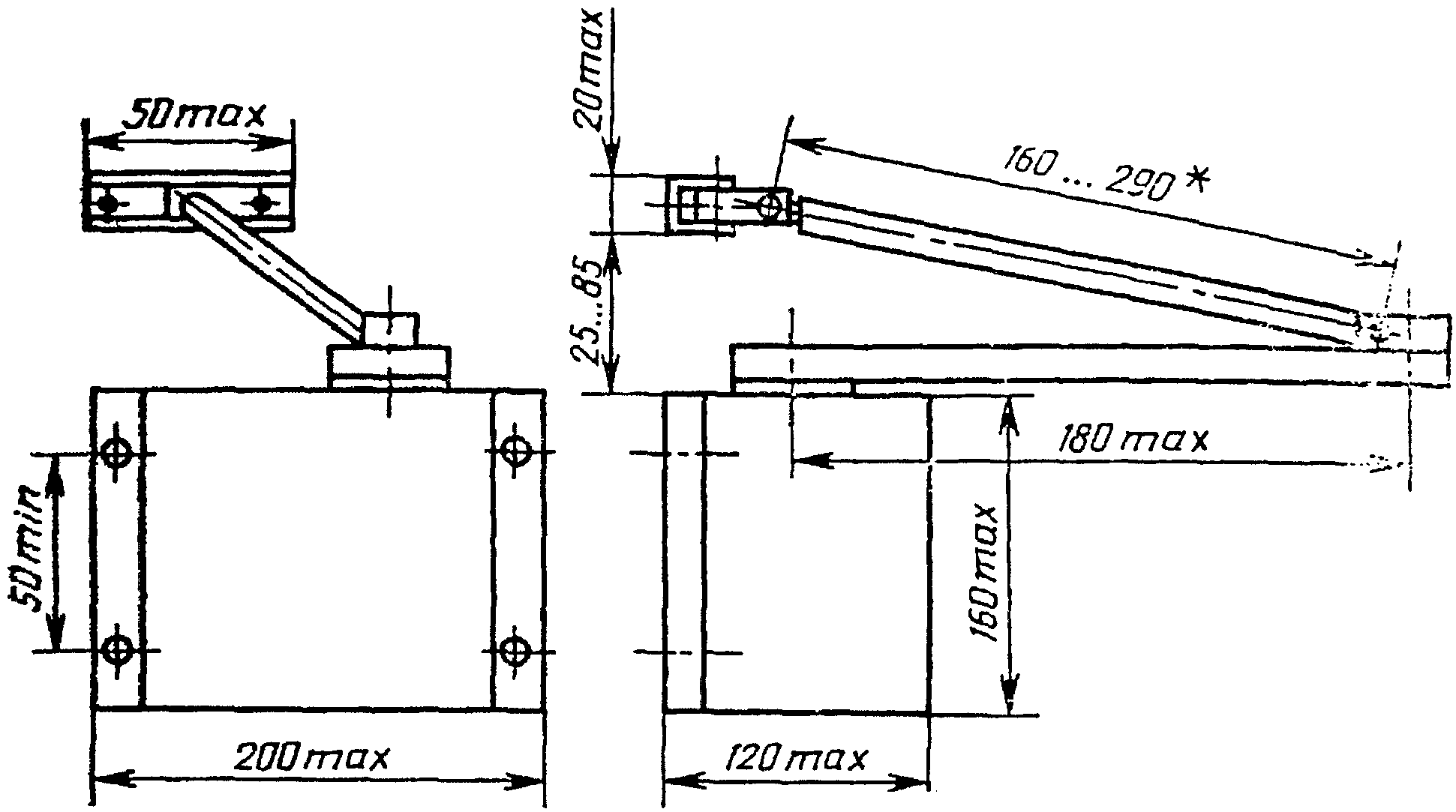

Закрыватель дверной верхнего расположения типа ЗД1

рис. 1

Черт. 1

Шурупы 1 — 5 х 40 (4 шт.) и 2 — 5 х 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ЗД1 ГОСТ 5091-78

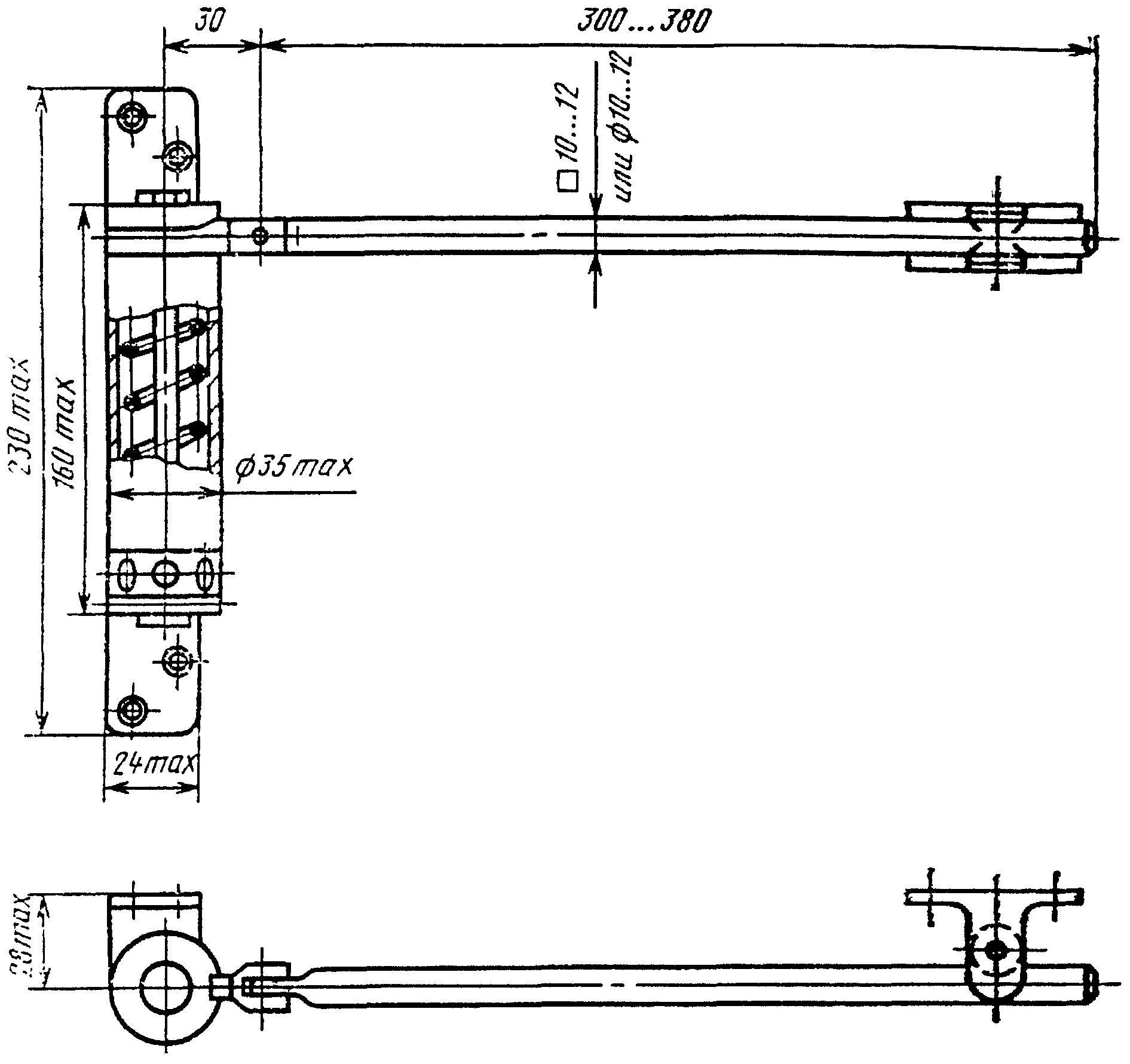

Закрыватель дверной типа ЗД3

рис. 2

Черт. 3 <*>

<*> Черт. 2 исключен.

Шурупы 1 — 4 х 35 (4 шт.) и 1 — 3 х 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ЗД3 ГОСТ 5091-78

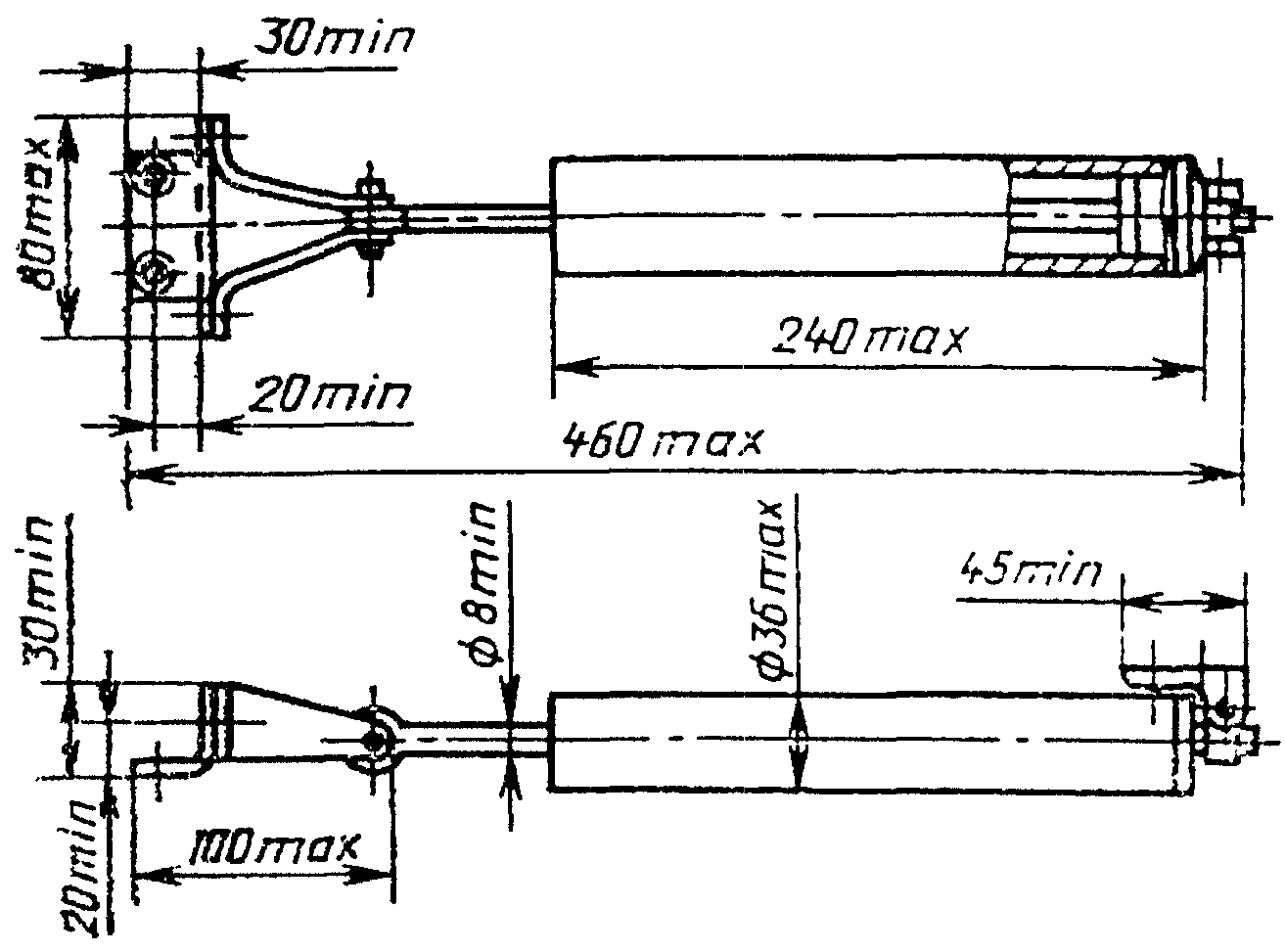

Закрыватель дверной верхнего расположения типа ЗД4

рис. 3

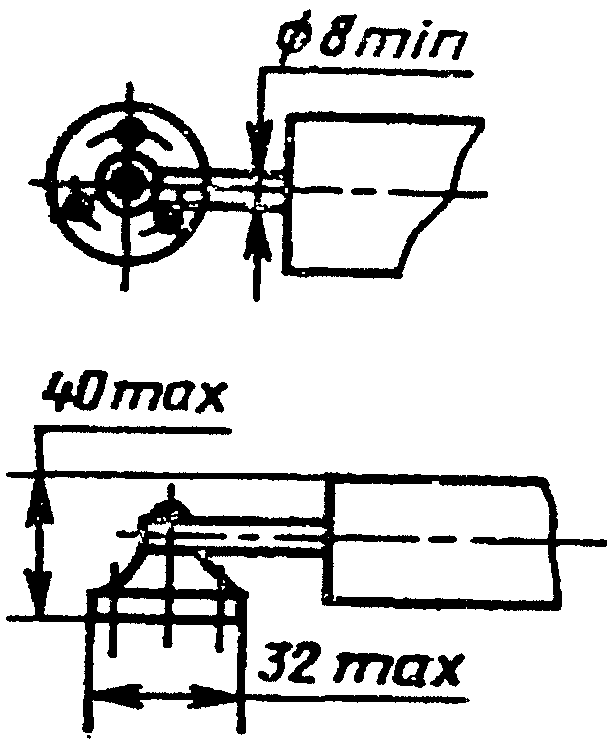

Вариант исполнения крепления закрывателя

рис. 4

Черт. 4

Шурупы 1 — 4 х 35 (6 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ЗД4 ГОСТ 5091-78

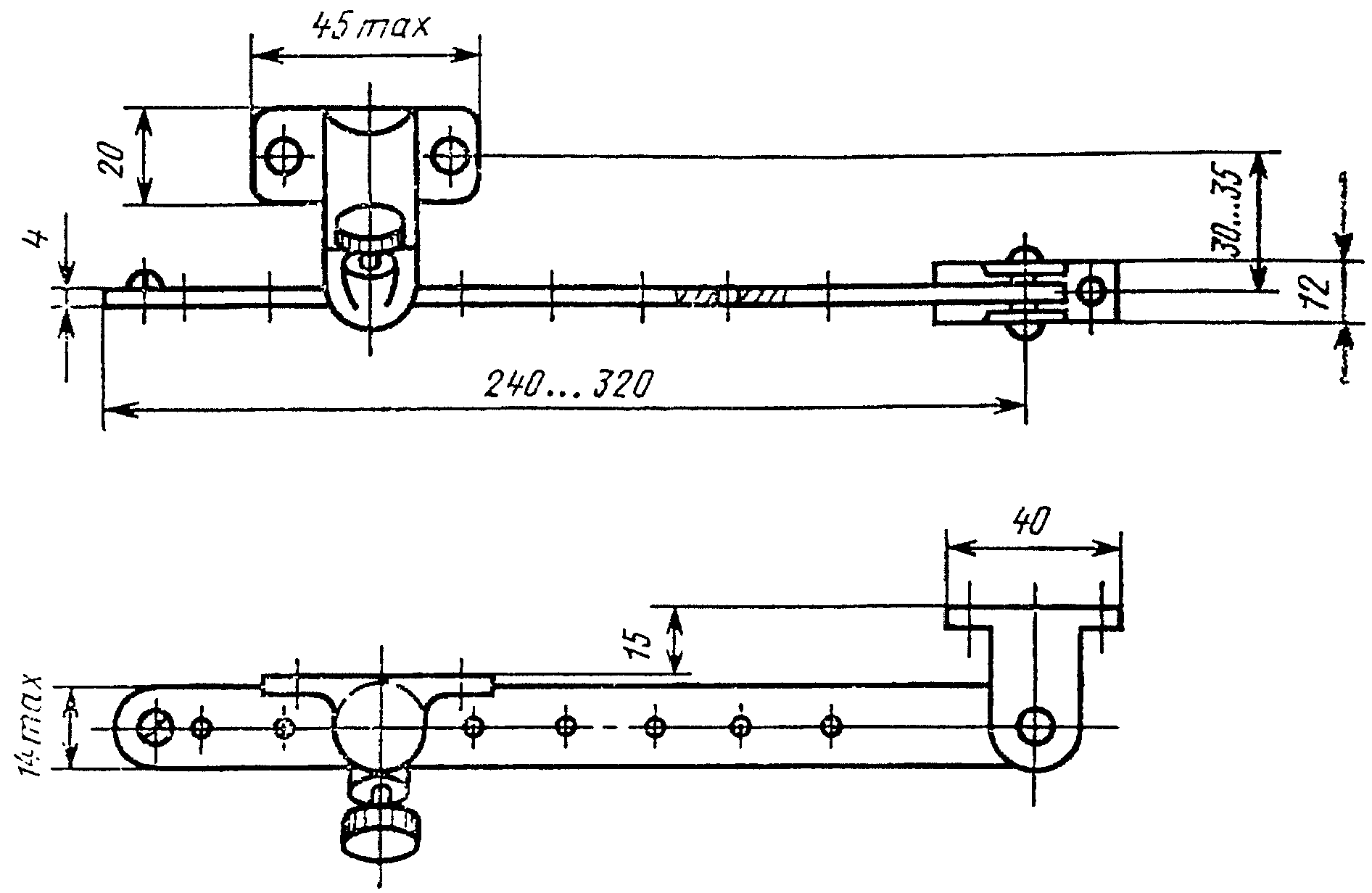

Фиксатор типа ФК1

рис. 5

Черт. 5

Примечание. Допускается фиксируемую планку толщиной 4 мм изготавливать из стального прутка диаметром 8 мм.

Шурупы 1 — 4 х 30 (4 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ФК1 ГОСТ 5091-78

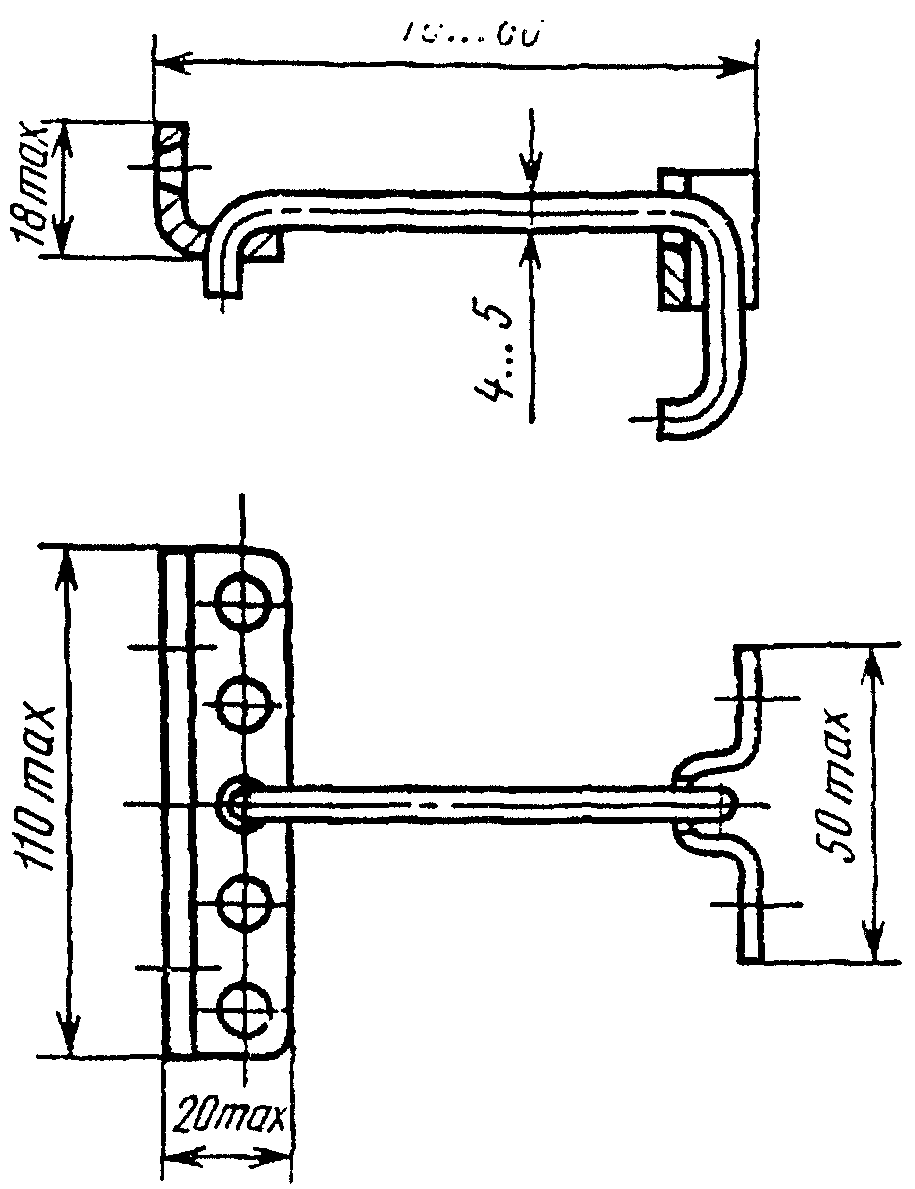

Фиксатор типа ФК3

рис. 6

Черт. 7. <*>

<*> Черт. 6 исключен.

Шурупы 1 — 4 х 30 (5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Пример условного обозначения фиксатора длиной 70 мм:

ФК3-70 ГОСТ 5091-78

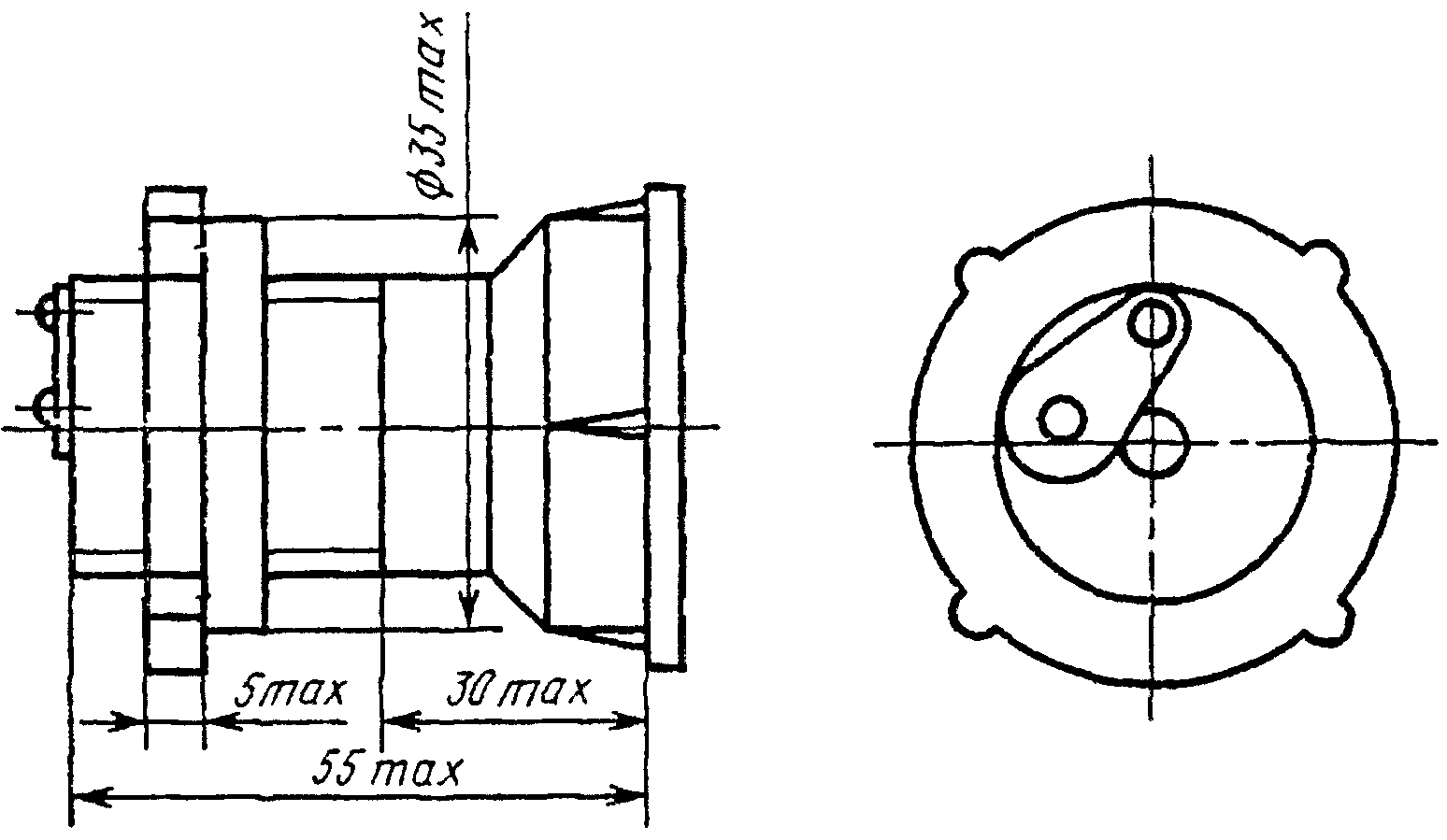

Глазок дверной типа ГД

рис. 7

Черт. 8

Условное обозначение:

ГД ГОСТ 5091-78

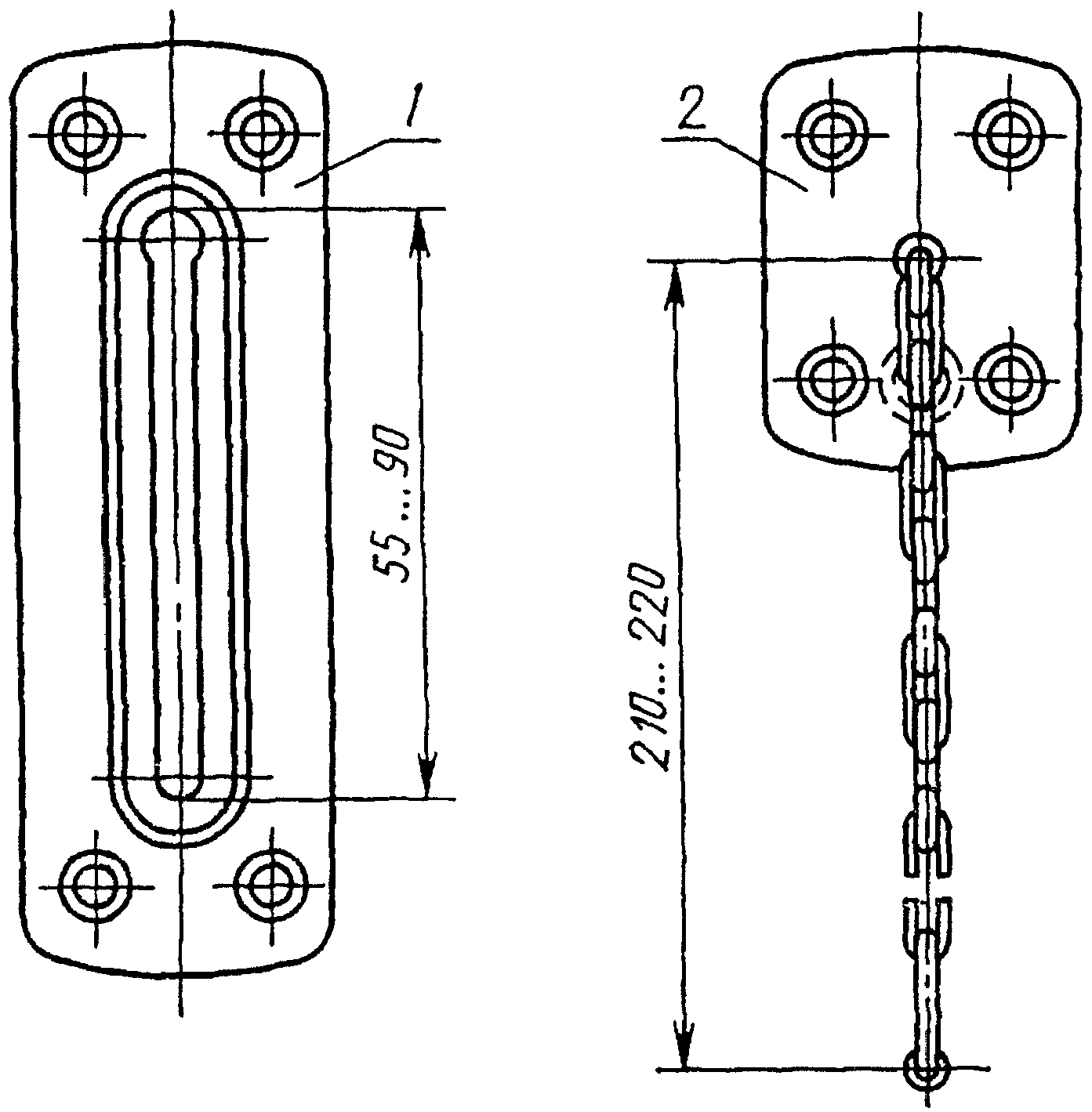

Цепочка дверная типа ЦД

рис. 8

Черт. 9

1 — запорная планка; 2 — основание

Примечание. Допускается крепить основание цепочки тремя шурупами.

Шурупы 1 — 4 х 30 (8 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

ЦД ГОСТ 5091-78

Упор дверной типа УД1

рис. 9

Черт. 10

Шурупы 1 — 3 х 25 (4 — 5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

УД1 ГОСТ 5091-78

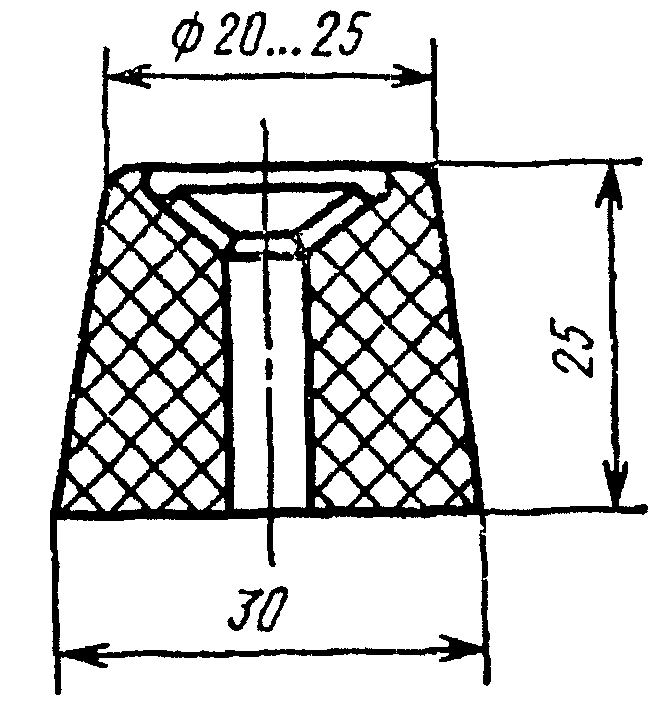

Упор дверной типа УД2

рис. 10

Черт. 11

Шурупы 1 — 5 х 40 (1 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

УД2 ГОСТ 5091-78

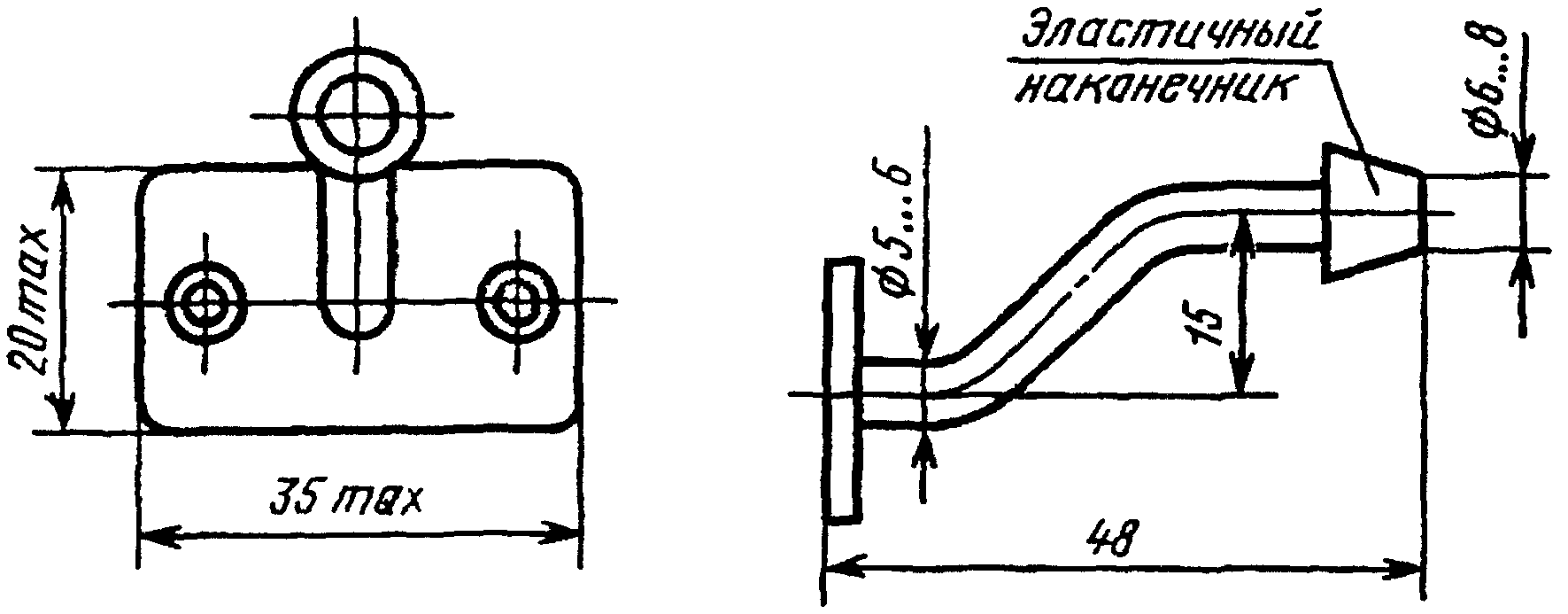

Упор оконный типа УО

рис. 11

Черт. 12

Шурупы 1 — 3 х 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.

Условное обозначение:

УО ГОСТ 5091-78

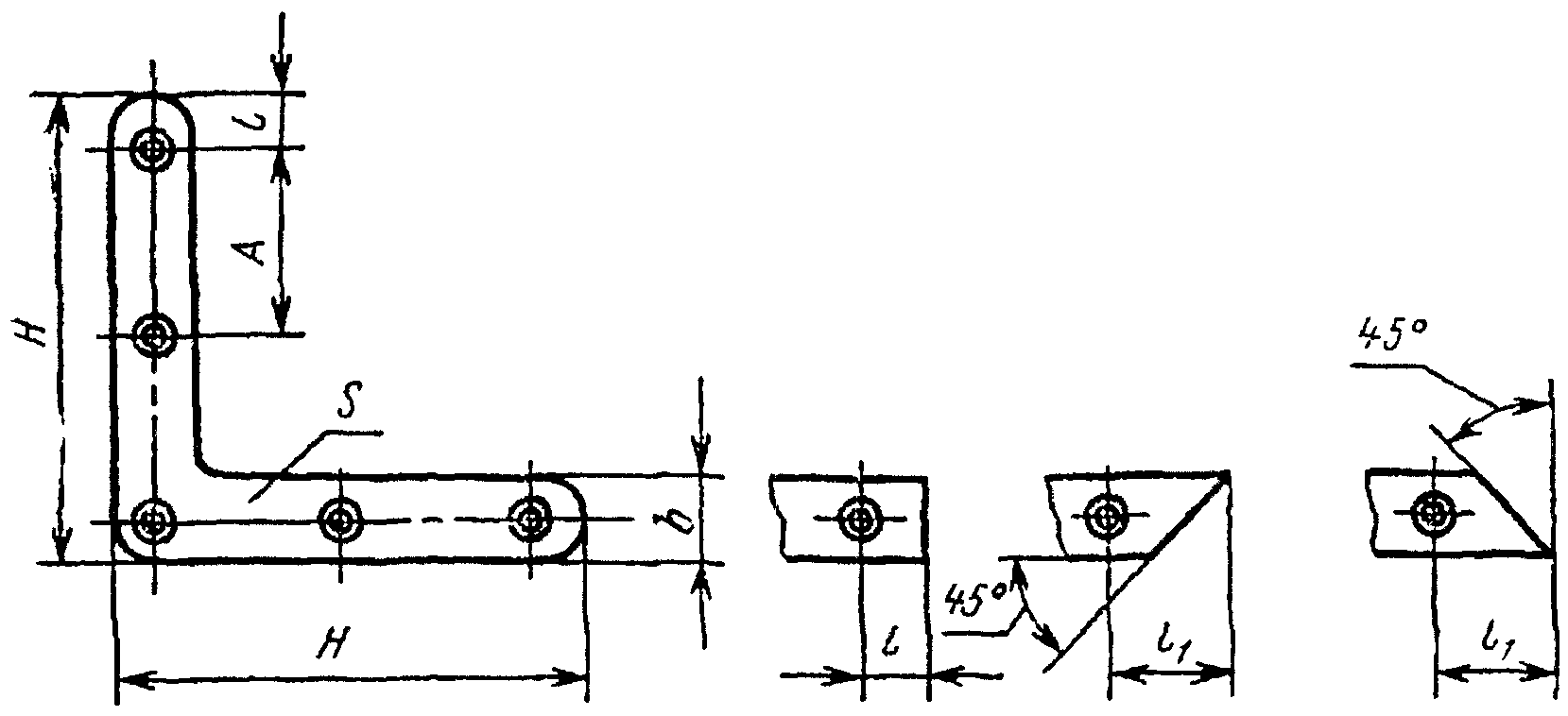

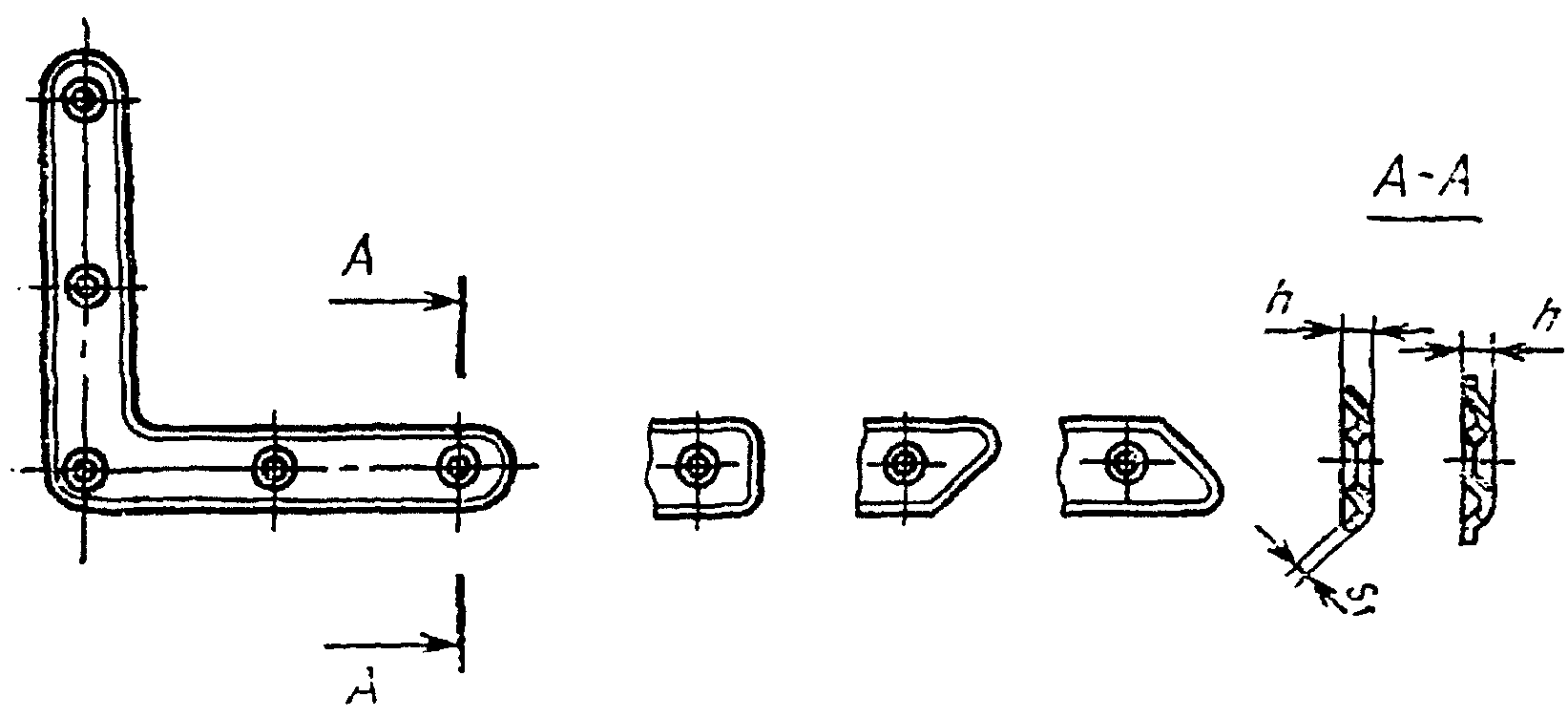

Угольник типа УГ

Исполнение 1

рис. 12

Исполнение 2

рис. 13

Черт. 13

Таблица 2

                                                   Размеры, мм

Типоразмеры	H	b	s	s 1	A	l	l 1	h	Шурупы по ГОСТ 1145-80
									Размер	Количество
УГ50 УГ75 УГ100 УГ125	50 75 100 125	12 14 16 18	1,4 1,4 1,6 1,8	0,8 1,0 1,2 1,4	36 30 40 50	8 8 12 16	- 18 22 25	2,2 2,5 3,0 3,5	1 — 3 х 25 1 — 3 х 25 1 — 3 х 30 1 — 3 х 30	3 5 5 5

Примечание. Угольники типов УГ75, УГ100 и УГ125 допускается изготовлять с четырьмя отверстиями.

Пример условного обозначения угольника стороной H = 50 мм, исполнения 1:

УГ50-1 ГОСТ 5091-78

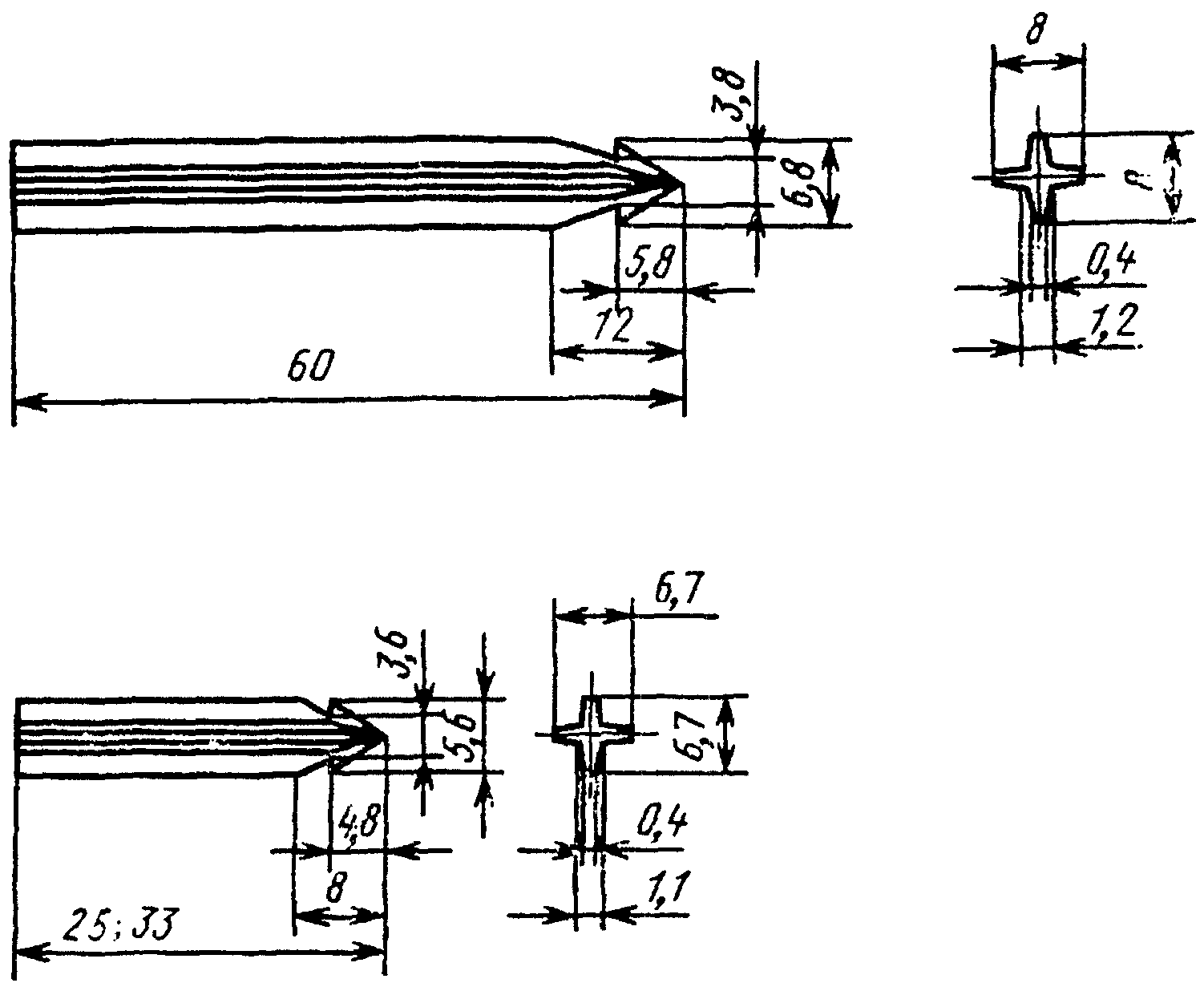

Нагель типа НГ

рис. 14

Черт. 14

Пример условного обозначения нагеля длиной 33 мм:

НГ33 ГОСТ 5091-78

3. Технические требования, правила приемки, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации вспомогательных изделий для деревянных окон и дверей должны соответствовать требованиям, предусмотренным ГОСТ 538-78 и настоящим стандартом.

4. Конструкция дверных закрывателей типа ЗД1 должна обеспечивать плотное прилегание дверного полотна к коробке и регулирование угла раскрытия двери, а также возможность разъединения рычагов для полного раскрытия двери и регулирование продолжительности закрывания двери от 2 до 6 с.

Форму корпуса закрывателя стандарт не устанавливает.

1 — 4. (Измененная редакция, Изм. № 2.)

5. Конструкциями фиксаторов должна предусматриваться возможность их установки как на правые, так и на левые створки окна.

6. Угол обозрения у дверного глазка должен быть не менее 90°.

7. Дверные цепочки следует испытывать при приемочных и типовых испытаниях на разрыв силой 1860 Н (200 кгс) в течение 1 мин.

(Измененная редакция, Изм. № 2.)

8. Нагели должны изготовляться из цинково-алюминиевых или других сплавов твердостью 50 — 90 кгс/мм2 по ГОСТ 9012-59.

9. Вспомогательные изделия, за исключением нагелей, должны иметь защитное или защитно-декоративное покрытие по ГОСТ 538-78 в зависимости от установленной группы условий эксплуатации.

Группы условий эксплуатации изделий типов ГД, ЦД, УД1, УД2, УГ-1(Л), изделий типов ЗД1, ЗД3, ЗД4, ФК1, ФК2, ФК3, У0-2, 3, 4 (С) по ГОСТ 9.303-84.

(Измененная редакция, Изм. № 2.)

10. Дверные закрыватели должны безотказно выдерживать число циклов работы, указанных в табл. 3.

Таблица 3

Тип закрывателя	Величина наработки, циклы, не менее
Тип закрывателя	закрывателей, аттестуемых по первой категории качества	закрывателей, аттестуемых по высшей категории качества
ЗД1 ЗД4	250000 200000	300000 250000
