Утвержден и введен в действие
Постановлением Госстроя СССР

от 13 декабря 1979 г. № 243

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РУЧКИ ДЛЯ ОКОН И ДВЕРЕЙ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Window and door handles. Types and principal dimensions

ГОСТ 5087-80

Группа Ж34

ОКП 49 820

Взамен ГОСТ 5087-72

Срок введения
1 января 1981 года

Разработан Министерством промышленности строительных материалов СССР; Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Исполнители: Н.А. Косарев, А.А. Зуев (руководители темы), В.А. Бондарева, Н.Н. Попкова.

Внесен Министерством промышленности строительных материалов СССР.

Член Коллегии В.И. Добужинский.

1. Настоящий стандарт распространяется на ручки-скобы и ручки-кнопки для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.

2. Типы и основные размеры ручек должны соответствовать указанным на черт. 1 - 3 и в табл. 2.

Условные обозначения типов, типоразмеров и наименования ручек, рекомендуемая область их применения приведены в табл. 1.

Таблица 1

Условное обозначение типа	Типоразмер	Рекомендуемая область применения	Номера чертежей

Ручки-скобы

РС	РС 80 РС 100 РС 140 РС 200 РС 250 РС 300 РС 350 РС 400 РС 500 РС 600	Для окон и балконных дверей жилых зданий Для окон и внутренних дверей зданий Для входных дверей в квартиры и внутренних дверей и окон общественных зданий Для входных дверей в здания То же « » « » «»	1 1 1 1 1 1 1 1 1 1

Ручки-кнопки

РК1 РК2	- -	Для внутренних дверей жилых зданий и дверей санузлов Для внутренних дверей жилых зданий	2 3

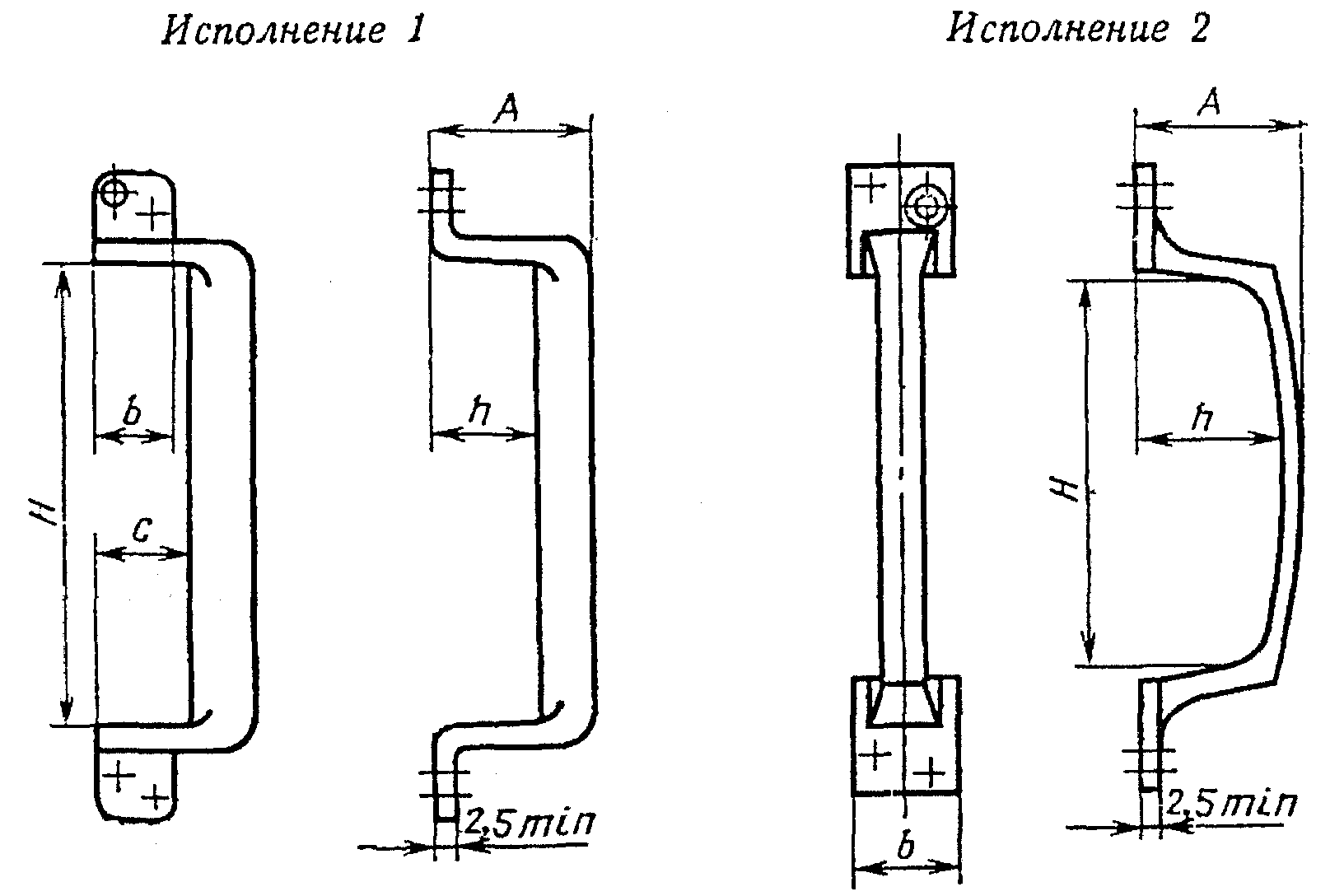

Ручка-скоба типа PC

рис. 1

Черт. 1

Таблица 2

Размеры в мм

Типоразмеры	H	A	h	С, не более	b, не более	Шурупы по ГОСТ 1145-70 или ГОСТ 1146-70
Типоразмеры	H	A	h	С, не более	b, не более	Размер	Количество
РС 80	80 +/- 5	35 — 48	25 — 35	30	35	А4 х 25	4
РС 100	100 +/- 5	35 — 48	25 — 35	30	35	А4 х 25	4
РС 140	140 +/- 5	Не нормируется	40 — 45	40	40	А4 х 25	4
РС 200	200 +/- 5	То же	Не менее 40	45	45	А4 х 40	4
РС 250	250 +/- 5	«»	То же	55	55	А4 х 40	4 — 8
РС 300 РС 400	300 +/- 5 400 +/- 5	« »	« Не менее 50»	80 80	55 65	А5 х 40 А5 х 40	6 — 8 6 — 8
РС 500	500 +/- 5	«»	То же	80	80	А5 х 40	6 — 8
РС 600	600 +/- 5	«»	«»	80	80	А5 х 40	6 — 8

Пример условного обозначения ручки-скобы типоразмера PC 80, исполнения 1:

PC 80-1 ГОСТ 5087-80

Ручка-кнопка типа РК1

рис. 2

Черт. 2

Условное обозначение:

РК1 ГОСТ 5087-80

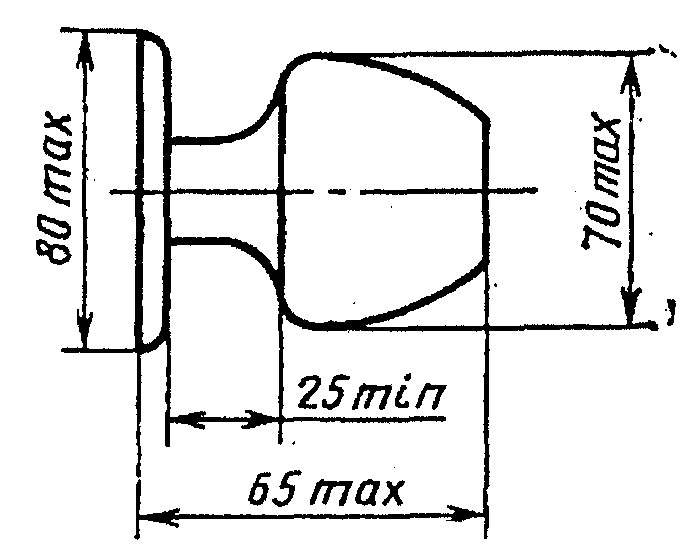

Ручка-кнопка типа РК2

рис. 3

Черт. 3

Шурупы А4 х 25 по ГОСТ 1145-70 или ГОСТ 1146-70 (2 — 4 шт.).

Условное обозначение:

РК2 ГОСТ 5087-80

3. Технические требования, комплектность, правила приемки, методы контроля, маркировка, транспортирование, хранение и гарантийный срок эксплуатации ручек должны соответствовать требованиям ГОСТ 538-78 и настоящего стандарта.

4. Ручки-скобы типоразмеров PC 80, PC 100 и PC 140, как правило, необходимо изготавливать исполнения 1.

5. Ручки-скобы типоразмеров PC 250 — PC 600 допускается поставлять, по согласованию с организацией-потребителем, в комплекте с винтами по ГОСТ 17474-72 или ГОСТ 17475-72, в количестве 4 — 6 шт.

6. Ручки-кнопки типа РК1 допускается поставлять, по согласованию с организацией-потребителем, в комплекте с шурупом А3 х 20 по ГОСТ 1145-70 или ГОСТ 1146-70.

7. Ручки должны иметь защитно-декоративное покрытие по ГОСТ 538-78.

Вид покрытия должен назначаться в зависимости от установленной группы условий эксплуатации:

Л — для ручек PC 140, РК1, РК2;

С — « » PC 80, PC 100, PC 200, PC 250, PC 300, PC 400,

PC 500, PC 600.
