Утвержден и введен в действие
Постановлением Государственного

комитета СССР по стандартам
от 30 июня 1980 г. № 3274

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШУРУПЫ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Raised coutersunk head wood screws.

Construction and dimensions

ГОСТ 1146-80

(СТ СЭВ 2328-80)

Группа Г32

Дата введения 1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР.

РАЗРАБОТЧИКИ

В.Г. Вильде, Р.В. Жирова, Т.М. Хлопунова, Т.Е. Юрченко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.06.80 № 3274

3. Стандарт полностью соответствует СТ СЭВ 2328-80

4. ВЗАМЕН ГОСТ 1146-70

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 1147-80	4
ГОСТ 10753-86	3
ГОСТ 24669-81	3

6. Проверен в 1990 г. Постановлением Госстандарта от 29.03.91 № 406 снято ограничение срока действия

7. ПЕРЕИЗДАНИЕ (октябрь 1997 г.) с Изменениями № 1, 2, утвержденными в декабре 1981 г., марте 1991 г. (ИУС 3-82, 6-91)

1. Настоящий стандарт распространяется на шурупы с полупотайной головкой с диаметром стержня от 1,6 до 10 мм.

Стандарт полностью соответствует СТ СЭВ 2328-80.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 1, 2).

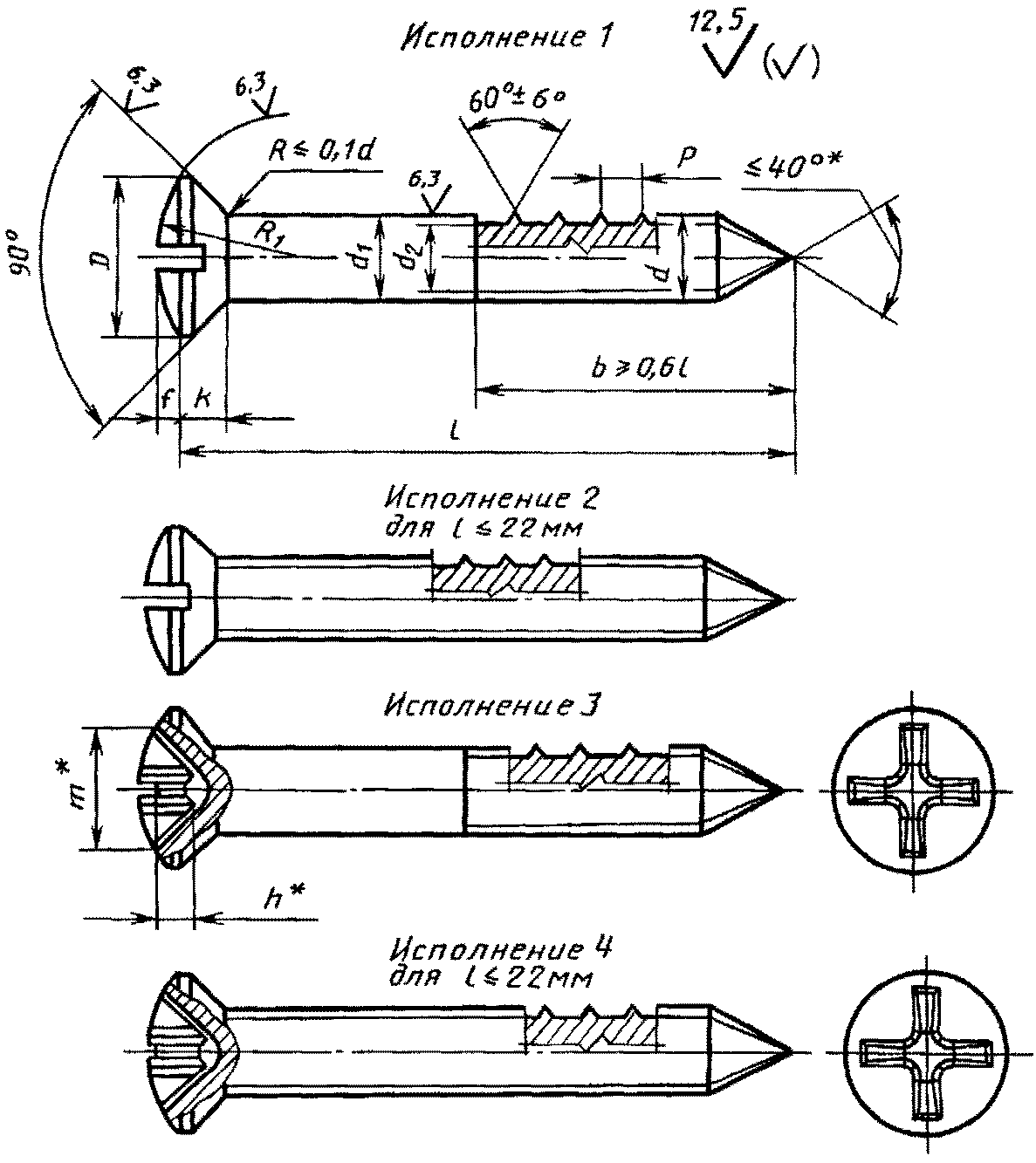

2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл. 1 и 2.

Информационные данные

Размеры для справок.

Таблица 1

мм

Диаметр резьбы d (пред. откл. h14)		1,6	2	2,5	3	3,5	4	5	6	8	10
Внутренний диаметр резьбы d2, не более		1,1	1,4	1,7	2,1	2,4	2,8	3,5	4,2	5,6	7,0
Шаг резьбы P (пред. откл. +/- 0,2P)		0,8	1	1,25	1,25	1,5	1,75	2	2,5	3,5	4,5
Диаметр головки D		3,0	3,8	4,7	5,6	6,5	7,4	9,2	11,0	14,5	18,0
Высота головки без сферы K, не более		0,96	1,2	1,5	1,65	1,93	2,2	2,5	3	4	5
Высота сферы f \approx		0,4	0,5	0,6	0,75	0,9	1	1,25	1,5	2	2,5
Радиус сферы R1 \approx		3,4	4,2	5,4	6,0	6,8	8	9,4	12	15	19
Номер крестообразного шлица		-	0	1		2			3		4
Диаметр крестообразного шлица m, не более		-	2,3	3,0	3,3	4,4	4,8	5,4	7,3	8,7	11,2
Глубина крестообразного шлица h, не более		-	1,5	1,7	2,0	2,2	2,5	3,1	3,5	5,0	6,1
Глубина вхождения калибра в крестообразный шлиц	не более	-	1,6	1,9	2,2	2,5	2,8	3,4	4,0	5,5	6,8
Глубина вхождения калибра в крестообразный шлиц	не менее	-	1,3	1,6	1,9	2,0	2,3	2,9	3,5	5,0	6,3

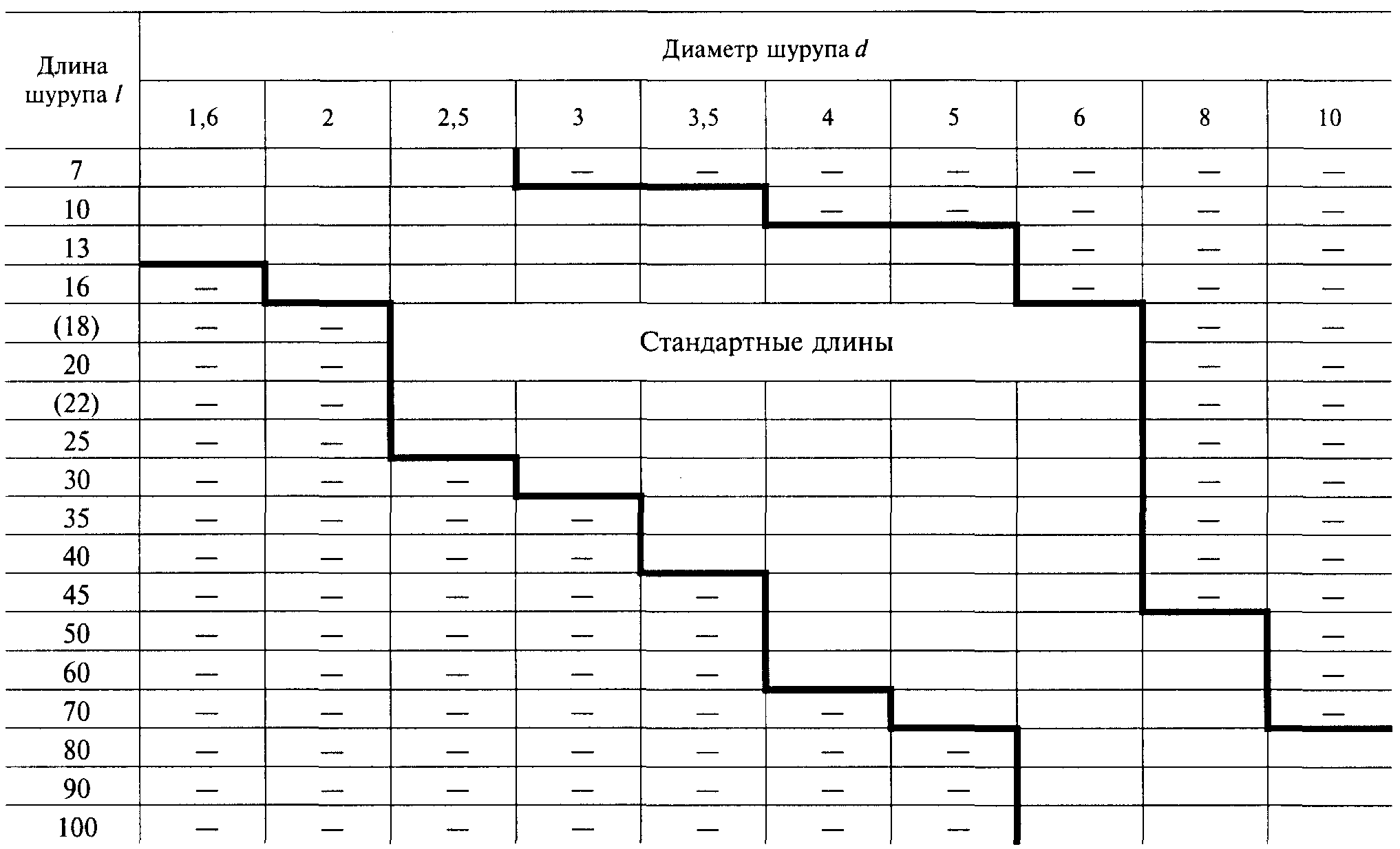

Таблица 2

мм

Примечание. Длины шурупов, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения шурупа исполнения 1, диаметром d = 3 мм, длиной l = 20 мм из низкоуглеродистой стали, без покрытия:

Шуруп 1 — 3 x 20 ГОСТ 1146-80

То же, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным

Шуруп 1 — 3 x 20.016 ГОСТ 1146-80

То же, исполнения 2, из коррозионностойкой стали, без покрытия

Шуруп 2 — 3 x 20.2 ГОСТ 1146-80

(Измененная редакция, Изм. № 2).

3. Шлицы прямые — по ГОСТ 24669, крестообразные — по ГОСТ 10753.

(Измененная редакция, Изм. № 2).

3а. Диаметр гладкой части стержня d₁ должен быть не менее диаметра под накатку резьбы или не превышать номинального значения наружного диаметра резьбы шурупа.

(Введен дополнительно, Изм. № 2).

4. Технические требования — по ГОСТ 1147.

5. Теоретическая масса шурупов указана в Приложении 1.

6. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., по согласованию с потребителем изготовлять шурупы с допусками по Приложению 2.

Приложение 1 Справочное

МАССА СТАЛЬНЫХ ШУРУПОВ

Длина шурупа l, мм	Теоретическая масса 1000 шт. стальных шурупов, кг, \approx , при номинальном диаметре резьбы d, мм
Длина шурупа l, мм	1,6	2	2,5	3,0	3,5	4,0	5,0	6,0	8,0	10,0
7	0,10	0,16	0,24	-	-	-	-	-	-	-
10	0,14	0,21	0,33	0,48	0,67	-	-	-	-	-
13	0,17	0,27	0,42	0,61	0,85	1,10	1,72	-	-	-
16	-	0,33	0,51	0,74	1,02	1,33	2,09	-	-	-
18	-	-	0,57	0,83	1,14	1,49	2,33	3,35	-	-
20	-	-	0,63	0,92	1,26	1,64	2,57	3,69	-	-
22	-	-	0,69	1,01	1,38	1,80	2,81	4,04	-	-
25	-	-	0,78	1,14	1,55	2,03	3,18	4,56	-	-
30	-	-	-	1,36	1,85	2,41	3,78	5,42	-	-
35	-	-	-	-	2,14	2,80	4,39	6,29	-	-
40	-	-	-	-	2,44	3,18	4,99	7,16	-	-
45	-	-	-	-	-	3,57	5,60	8,02	-	-
50	-	-	-	-	-	3,95	6,20	8,89	15,83	-
60	-	-	-	-	-	4,72	7,41	10,62	18,88	-
70	-	-	-	-	-	-	8,62	12,35	21,93	-
80	-	-	-	-	-	-	-	14,08	24,98	39,04
90	-	-	-	-	-	-	-	15,81	28,04	43,79
100	-	-	-	-	-	-	-	17,54	31,09	48,53

Примечание. Для определения массы шурупов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

Приложение 2 Справочное

ДОПУСКИ ДЛЯ ШУРУПОВ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ
ПО СИСТЕМАМ ЕСДП СЭВ И ОСТ

Поля допусков
по ЕСДП СЭВ	по системе ОСТ
h14	B7
js₁₇	CM10
