от 30 июня 1980 г. № 3277

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ КЛАССОВ ТОЧНОСТИ A И B

КОНСТРУКЦИЯ И РАЗМЕРЫ

Countersunk head screws product grades A and B. Construction and dimensions

ГОСТ 17475-80*

до 1 января 1992 года

Постановлением Государственного комитета СССР по стандартам от 30 июня 1980 г. № 3277 срок действия установлен с 01.01.1982 до 01.01.1992.

Взамен ГОСТ 17475-72.

Переиздание (март 1987 г.) с Изменениями № 1, 2, утвержденными в декабре 1981 г., Пост. № 5741 от 29.12.1981, апреле 1986 г. (ИУС 3-82, 7-86).

1. Настоящий стандарт распространяется на винты с потайной головкой классов точности A и B с номинальным диаметром резьбы от 1 до 20 мм.

Стандарт полностью соответствует СТ СЭВ 2652-80.

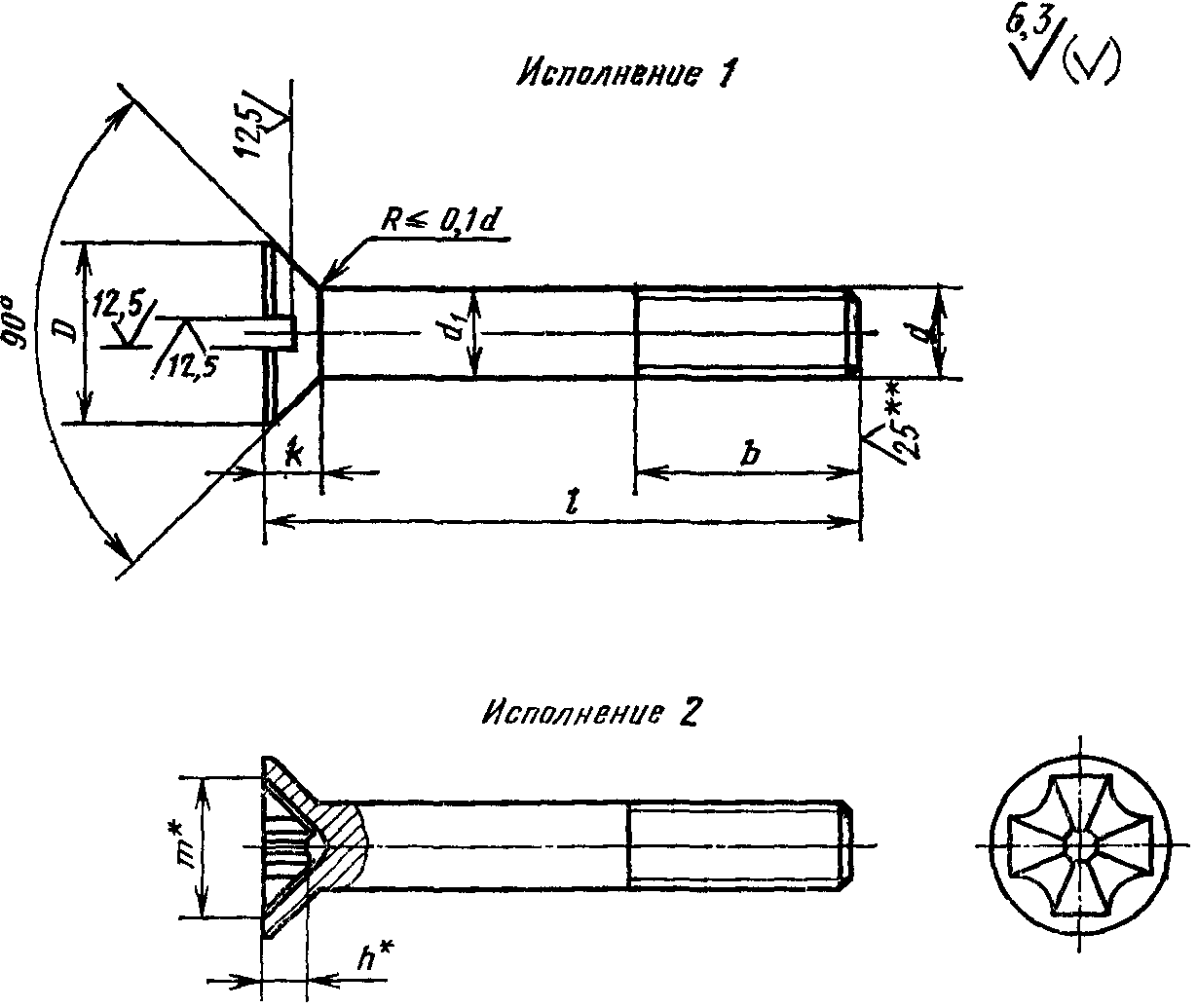

2. Конструкция и размеры винтов должны соответствовать указанным в табл. 1, 2 и на чертеже.

Таблица 1

мм

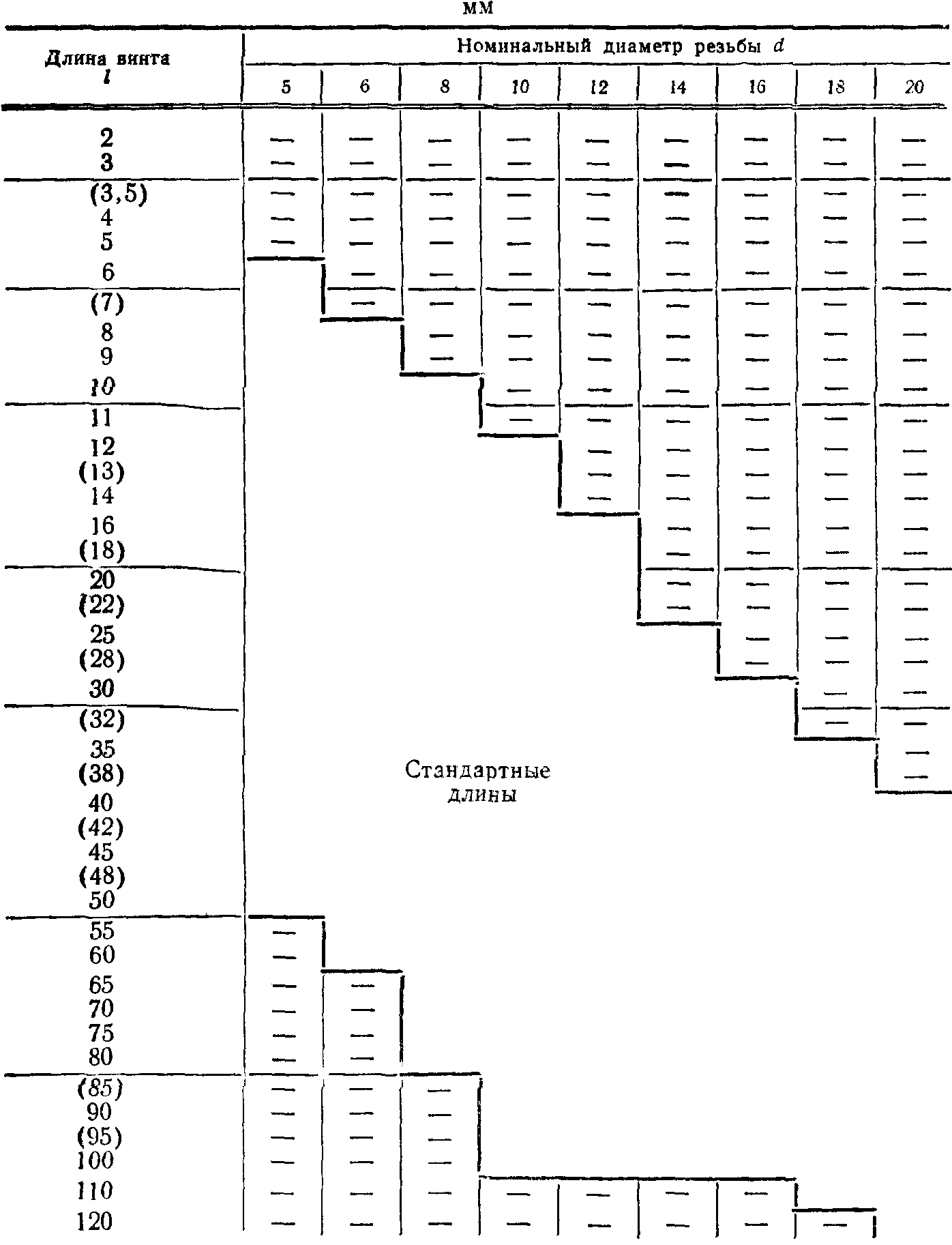

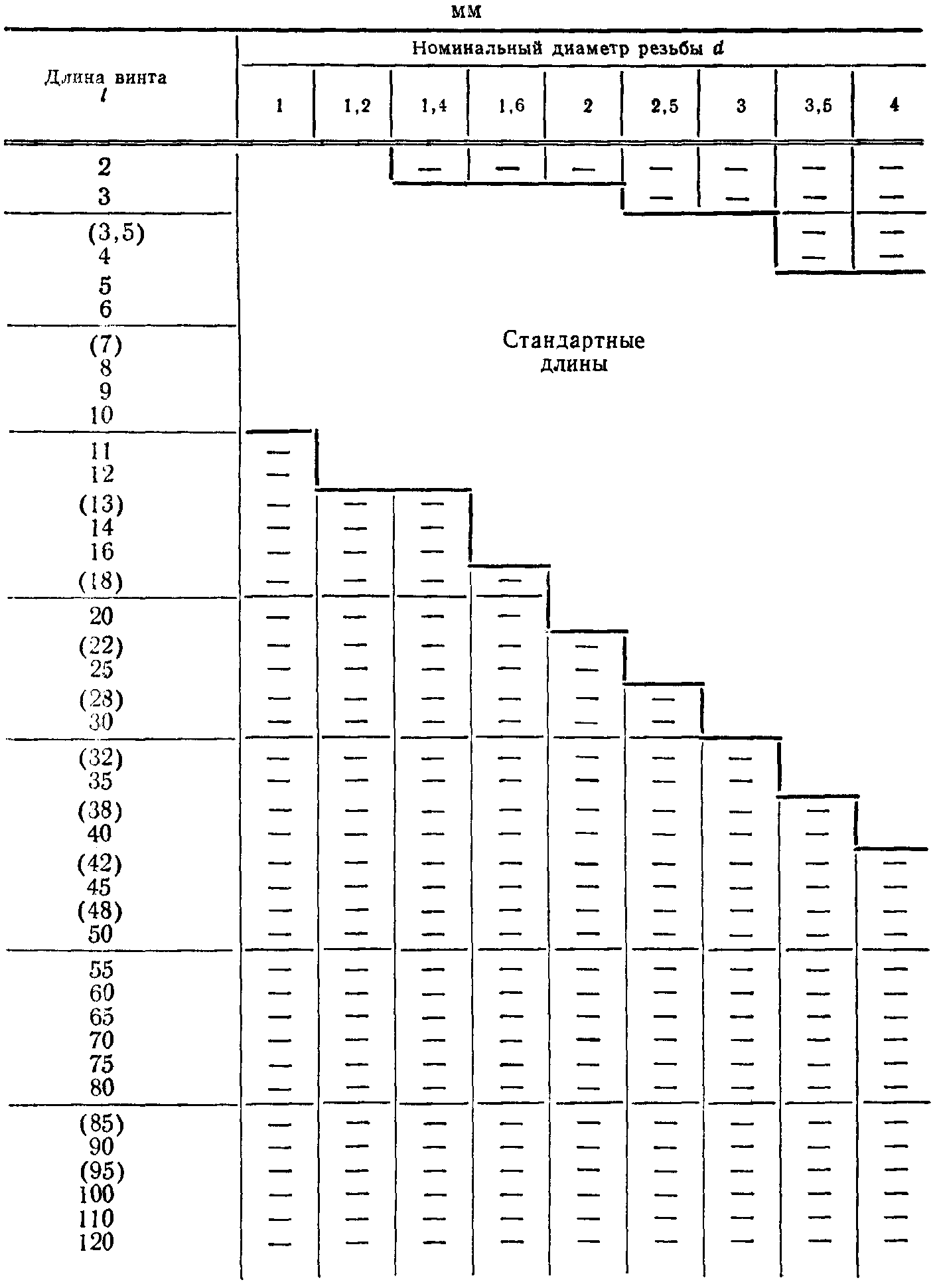

Таблица 2

Продолжение табл. 2

Примечания. 1. Длины винтов, заключенные в скобки, применять не рекомендуется.

3. Винты со стержнем длиной менее длины резьбы с учетом недореза изготовляют с резьбой по всей длине стержня.

• Размеры для справок.

** Для винтов, обработанных резанием, в остальных случаях не нормируют.

Пример условного обозначения винта с потайной головкой, класса точности A, исполнения 1, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной l = 50 мм, нормальной длиной резьбы b = 22 мм, класса прочности 4.8, без покрытия:

Винт A.M8-6g x 50.48 ГОСТ 17475-80.

То же, класса точности B, исполнения 2, с мелким шагом резьбы, удлиненной длиной резьбы b = 34 мм, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт B2.M8 x 1-6g x 50-34.48.016 ГОСТ 17475-80.

1, 2. (Измененная редакция, Изм. № 1, 2).

3. Диаметр гладкой части d_{1} должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.

(Измененная редакция, Изм. № 1).

4. По соглашению между потребителем и изготовителем допускается изготавливать винты с длинами, не указанными в табл. 2.

5. Резьба — по ГОСТ 24705-81. Сбег и недорез резьбы — по ГОСТ 10549-80.

(Измененная редакция, Изм. № 2).

6. (Исключен, Изм. № 2).

7. Шлицы прямые — по ГОСТ 24669-81, крестообразные — по ГОСТ 10753-80.

7а. Допуски, методы контроля размеров и отклонений формы и расположения поверхностей — по ГОСТ 1759.1-82.

7, 7а. (Измененная редакция, Изм. № 2).

7б. Дефекты поверхности и методы контроля — по ГОСТ 1759.2-82.

(Введен дополнительно, Изм. № 2).

8. Технические требования — по ГОСТ 1759-70.

9. Теоретическая масса винтов указана в справочном Приложении 1.

10. (Исключен, Изм. № 2).

Справочное

ТЕОРЕТИЧЕСКАЯ МАССА ВИНТОВ

Примечание. Для определения массы винтов из алюминиевого сплава величины масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни — на 1,08.
