Изменение № 6 к СП 16.13330.2017 «СНиП II-23-81* Стальные конструкции»
(утв. и введено в действие Приказом Минстроя России от 09.12.2024 № 844/пр)
Примечание
Текст документа приведен в соответствии с публикацией на сайте https://www.minstroyrf.ru/ по состоянию на 11.02.2025. Документ введен в действие с 10.01.2025.
Утверждено и введено в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) от 9 декабря 2024 г. № 844/пр
ИЗМЕНЕНИЕ № 6 К СП 16.13330.2017 «СНиП II-23-81* СТАЛЬНЫЕ КОНСТРУКЦИИ»
Дата введения 10 января 2025 года
Дополнить седьмым абзацем в следующей редакции:
«Изменение № 6 к СП 16.13330.2017 разработано авторским коллективом АО „НИЦ „Строительство“ — ЦНИИСК им. В.А. Кучеренко (руководитель — д-р техн. наук И.И. Ведяков; исполнители — канд. техн. наук Д.В. Конин, канд. техн. наук М.И. Фарфель, канд. техн. наук М.И. Гукова, А.Р. Олуромби; инж. П.В. Нахвальнов).».
Заменить наименования ссылочных документов:
«ГОСТ 27772-2015 Прокат для строительных стальных конструкций. Общие технические условия» на «ГОСТ 27772-2021 Прокат для строительных стальных конструкций. Общие технические условия»;
«СП 14.13330.2018 „СНиП II-7-81* Строительство в сейсмических районах“ (с изменениями № 2, № 3)» на «СП 14.13330.2018 „СНиП II-7-81* Строительство в сейсмических районах“ (с изменениями № 2, № 3, № 4)»;
«СП 20.13330.2016 „СНиП 2.01.07-85* Нагрузки и воздействия“ (с изменениями № 1, № 2, № 3, № 4)» на «СП 20.13330.2016 „СНиП 2.01.07-85* Нагрузки и воздействия“ (с изменениями № 1, № 2, № 3, № 4, № 5, № 6)»;
«СП 22.13330.2016 „СНиП 2.02.01-83* Основания зданий и сооружений“ (с изменениями № 1, № 2, № 3, № 4)» на «СП 22.13330.2016 „СНиП 2.02.01-83* Основания зданий и сооружений“ (с изменениями № 1, № 2, № 3, № 4, № 5)»;
«СП 28.13330.2017 „СНиП 2.03.11-85 Защита строительных конструкций от коррозии“ (с изменениями № 1, № 2, № 3)» на «СП 28.13330.2017 „СНиП 2.03.11-85 Защита строительных конструкций от коррозии“ (с изменениями № 1, № 2, № 3, № 4)»;
«СП 35.13330.2011 „СНиП 2.05.03-84* Мосты и трубы“ (с изменениями № 1, № 2, № 3)» на «СП 35.13330.2011 „СНиП 2.05.03-84* Мосты и трубы“ (с изменениями № 1, № 2, № 3, № 4, № 5)»;
«СП 43.13330.2012 „СНиП 2.09.03-85 Сооружения промышленных предприятий“ (с изменениями № 1, № 2, № 3)» на «СП 43.13330.2012 „СНиП 2.09.03-85 Сооружения промышленных предприятий“ (с изменениями № 1, № 2, № 3, № 4)»;
«СП 70.13330.2012 „СНиП 3.03.01-87 Несущие и ограждающие конструкции“ (с изменениями № 1, № 3, № 4)» на «СП 70.13330.2012 „СНиП 3.03.01-87 Несущие и ограждающие конструкции“ (с изменениями № 1, № 3, № 4, № 5, № 6)»;
«СП 131.13330.2020 „СНиП 23-01-99* Строительная климатология“ (с изменением № 1)» на «СП 131.13330.2020 „СНиП 23-01-99* Строительная климатология“ (с изменениями № 1, № 2)»;
«СП 260.1325800.2016 Конструкции стальные тонкостенные из холодногнутых оцинкованных профилей и гофрированных листов. Правила проектирования (с изменениями № 1, № 2)» на «СП 260.1325800.2023 Конструкции стальные тонкостенные из холодногнутых оцинкованных профилей и гофрированных листов. Правила проектирования»;
«СП 266.1325800.2016 Конструкции сталежелезобетонные. Правила проектирования (с изменениями № 1, № 2)» на «СП 266.1325800.2016 Конструкции сталежелезобетонные. Правила проектирования (с изменениями № 1, № 2, № 3)».
Изложить в новой редакции:
В настоящем своде правил применены термины по ГОСТ Р 58904, ГОСТ Р 58905, ГОСТ Р ИСО 17659 и ГОСТ 28548, а также следующий термин с соответствующим определением:
3.1 лямбда-профиль: Уголковый профиль с развитым обушком цилиндрической формы, выпуклой стороной направленным наружу, с центром кривизны внутри профиля.».
4.2 Основные расчетные требования
Пункт 4.2.4. Третий абзац. Изложить в новой редакции:
«При моделировании нелинейной работы стали для расчетов по первой группе предельных состояний следует использовать расчетную диаграмму работы сталей в обобщенных параметрах \overline{\sigma} = \frac{\sigma}{R_{y}} = \frac{\epsilon E}{R_{y}} и \overline{\epsilon} = \frac{\epsilon}{\epsilon_{y}} , представленную на рисунке В.1 (приложение В). Значения соответствующих координат характерных точек диаграммы следует принимать по таблице В.9. Расчеты выполняют по одному из трех вариантов кривой: OBD, OACD, OACDE в зависимости от категории поставки проката и класса элементов конструкций (4.2.7).».
4.3 Учет назначения и условий работы конструкций
Пункт 4.3.2. Таблица 1. Графа «Элементы конструкций». Пункт 4. Дополнить слова: «из двух уголков» словами: «или лямбда-профилей».
Пункт 7. Дополнить слова: «из одиночных уголков» словами: «или лямбда-профилей».
Пункт 8. Дополнить слова: «из одиночных уголков» словами: «или лямбда-профилей».
7 Расчет элементов стальных конструкций при центральном растяжении и сжатии
7.1 Расчет элементов сплошного сечения
Пункт 7.1.2. Первый абзац. Дополнить слова: «из одиночных уголков» словами: «или лямбда-профилей»; «одиночного уголка» словами: «или лямбда-профиля»; «ширина полки уголка» словами: «, для лямбда-профиля от наружного края обушка до края пера».
Пункт 7.1.3. Первый абзац. Формула (7). Экспликация. Изложить в новой редакции:
«для прокатных двутавров расчет допускается выполнять по формуле»
\frac{N}{\gamma_{res}\phi AR_{y}\gamma_{c}} \leq 1 , (7а)
где \gamma_{res} — коэффициент учета распределения остаточных напряжений:
для сталей с Ry = 245 МПа (С255) \gamma_{res} = 1 при \overline{\lambda} \leq 3 , \gamma_{res} = 0,1\overline{\lambda} + 0,7 при \overline{\lambda}>3 ;
для сталей с Ry = 390 МПа (С390) \gamma_{res} = 1 при \overline{\lambda} \leq 5 , \gamma_{res} = 0,2\overline{\lambda} + 0,9 при \overline{\lambda}>5 ;
для сталей с другим расчетным сопротивлением (более 245 МПа и менее 390 МПа) \gamma_{res} определяется линейной интерполяцией в зависимости от Ry. Для сталей с расчетным сопротивлением более 390 МПа \gamma_{res} определяется как для сталей с Ry = 390 МПа, для сталей с расчетным сопротивлением менее 245 МПа \gamma_{res} принимается как для сталей с Ry = 245 МПа;
\phi — коэффициент устойчивости при центральном сжатии, значение которого при \overline{\lambda} \geq 0,6 следует определять по формуле».

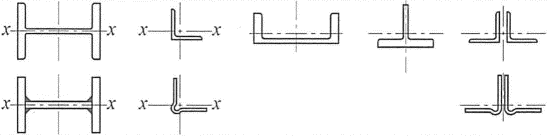

Таблица 7. Изложить в новой редакции:
Пункт 7.1.4. Первый абзац. Первое предложение. Дополнить слова: «из одиночных уголков» словами: «или лямбда-профилей».
Второе предложение. Исключить слова: «сечения уголка».
7.2 Расчет элементов сквозного сечения

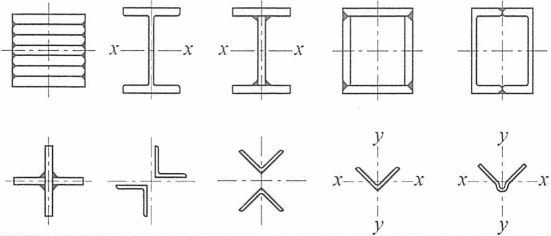

Пункт 7.2.5. Таблица 8. Тип сечения 2. Графа «Схема сечения». Дополнить рисунком в следующей редакции:
Тип сечения 3. Графа «Схема сечения». Дополнить рисунком в следующей редакции:
Пункт 7.2.6. Первый абзац. Первое предложение. Дополнить слова: «из уголков,» словами: лямбда-профилей,».
7.3 Проверка устойчивости стенок и поясных листов центрально сжатых элементов сплошного сечения

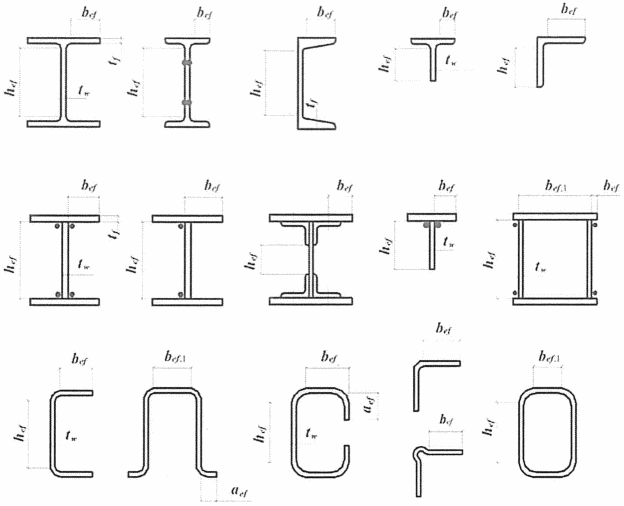

Пункт 7.3.1. Рисунок 5. Изложить в новой редакции:
Рисунок 5 — Расчетные размеры стенок, свесов полок, поясных листов в прокатных, составных и гнутых профилях
| Пункт 7.3.9. Изложить в новой редакции: | «7.3.9 В центрально сжатых элементах коробчатого сечения предельную условную гибкость поясного листа \overline{\lambda_{uf,1}} следует принимать по таблице 9 как для стенок коробчатого сечения.». | Таблица 10. Третья строка. Изложить в новой редакции: |
|---|
9 Расчет элементов стальных конструкций при действии продольной силы с изгибом
9.2 Расчет на устойчивость элементов сплошного сечения
Пункт 9.2.2. Второй абзац. Формула (110). Экспликация. Обозначение m. Заменить слова: «требованиям 9.2.3» на «требованиям 9.2.3)».
Пункт 9.2.5. Третий абзац. Изложить в новой редакции:
«При значении c менее 0,3 следует принимать c = 0,3.».
Пункт 9.2.10. Первый абзац. Исключить слова: «в одной или»; заменить слова: «следует выполнять по формулам:» на «следует выполнять, соблюдая оба условия, по формулам:».
Формула (121). Перед экспликацией. Дополнить абзацем и формулой (121а) в следующей редакции:
«Для двухсимметричного коробчатого сечения проверку устойчивости по формулам (120) и (121) допускается сводить к одному условию:»
\frac{N}{AR_{y}\gamma_{c}} (\frac{1}{\phi_{ex}} + \frac{1}{\phi_{ey}} - 1) \leq 1 , (121а)».
10 Расчетные длины и предельные гибкости элементов стальных конструкций
10.1 Расчетные длины элементов плоских ферм, ветвей колонн и связей
Пункт 10.1.1. Таблица 24. Пункт 1. Перечисление «б)». Дополнить слова: «из одиночных уголков» словами: «или лямбда-профилей».
Пункт 3. Дополнить слова: «из одиночных уголков» словами: «или лямбда-профилей».
Пункт 10.1.4. Дополнить слова: «из одиночных уголков» словами: «или лямбда-профилей».
Второе перечисление. Дополнить слова: «оси уголка» словами: «или лямбда-профиля».
10.2 Расчетные длины элементов пространственных решетчатых конструкций, в том числе, структурных
Пункт 10.2.1. Таблица 26. Пункт 3. Дополнить слова: «Из одиночных уголков» словами: «или лямбда-профилей».
Пункт 10.2.3. Дополнить слова: «из одиночных уголков» словами: «или лямбда-профилей».
Таблица 27. Примечание 2. Дополнить словами: «или лямбда-профилей».
Пункт 10.2.5. Первый абзац. Заменить слова: «из труб или парных уголков» на «из труб, парных уголков или парных лямбда-профилей».
10.4 Предельные гибкости элементов
Пункт 10.4.1. Таблица 32. Пункт 1. Перечисление а). Заменить слова: «из труб или парных уголков» на «из труб, парных уголков или парных лямбда-профилей».
Перечисление б). Изложить в новой редакции:
«б) пространственных конструкций из одиночных уголков или лямбда-профилей, а также пространственных конструкций из труб, парных уголков или парных лямбда-профилей высотой св. 50 м».
Пункт 2. Перечисление а). Изложить в новой редакции:
«а) плоских ферм, сварных пространственных и структурных конструкций из одиночных уголков или лямбда-профилей, пространственных и структурных конструкций из труб, парных уголков или парных лямбда-профилей».
Перечисление б). Дополнить слова: «из одиночных уголков» словами: «или лямбда-профилей».
Таблица 33. Пункт 8. Дополнить слова: «из одиночных уголков» словами: «или лямбда-профилей».
12 Расчет элементов стальных конструкций на усталость
12.1 Общие положения расчета
Пункт 12.1.1. Первый абзац. Изложить в новой редакции:
«12.1.1 При проектировании стальных конструкций и их элементов, непосредственно воспринимающих нагрузки с количеством циклов нагружений менее 105 (проверяемых расчетом на малоцикловую усталость), а также стальных конструкций и их элементов (балки крановых путей, балки рабочих площадок, элементы конструкций бункерных и разгрузочных эстакад, конструкции под двигатели и др.), непосредственно воспринимающих многократно действующие подвижные, вибрационные или другого вида нагрузки с количеством циклов нагружений 105 и более, приводящие к явлению усталости (проверяемых расчетом на усталость), следует применять такие конструктивные решения, которые не вызывают значительной концентрации напряжений.».
Третий абзац. Дополнить слова: «на усталость» словами: «или на малоцикловую усталость»
Пункт 12.1.3. Исключить.
14 Проектирование соединений стальных конструкций
14.2 Болтовые соединения
Пункт 14.2.6. Первый абзац. Заменить слово: «Установливать» на «Устанавливать».
Пункт 14.2.8. Таблица 40. Пункт 1. Перечисление б). Графа «Расстояние при размещении болтов». Заменить значения: «8d или 12t» на «Меньшее из 8d или 12t».
Перечисление в). Первое перечисление. Графа «Расстояние при размещении болтов». Заменить значения: «16d или 24t» на «Меньшее из 16d или 24t»;
второе перечисление. Графа «Расстояние при размещении болтов». Заменить значения: «12d или 18t» на «Меньшее из 12d или 18t».
Пункт 2. Перечисление в). Графа «Расстояние при размещении болтов». Заменить значения: «4d или 8t» на «Меньшее из 4d или 8t».
Примечание 4. Исключить.
Пункт 14.2.9. Таблица 41. Примечание 2. Дополнить словами: «, принимая наименьшее вычисленное значение».
14.3 Фрикционные соединения (на болтах с контролируемым натяжением)
Пункт 14.3.3. Таблица 42. Изложить в новой редакции:
15 Требования по проектированию зданий, сооружений и конструкций
15.2 Фермы и структурные плиты покрытий
Пункт 15.2.1. Первый абзац. Дополнить слова: «по рискам уголков» словами: «или лямбда-профилей».
Пункт 15.2.2. Первый абзац. Первое перечисление. Дополнить слова: «из уголков» словами: «, лямбда-профилей».
Пункт 15.2.3. Первый абзац. Изложить в новой редакции:
«15.2.3 Расстояние a между краями элементов решетки и пояса в узлах сварных ферм с фасонками следует принимать не менее a = (6t — 20) мм, но не более 80 мм (здесь t — толщина фасонки, мм).».
Пункт 15.2.4. Первое предложение. Дополнить слова: «и одиночных уголков» словами: «или лямбда-профилей».
15.4 Связи
Пункт 15.4.5. Изложить в новой редакции:
«15.4.5 В уровне нижних поясов стропильных ферм с восходящими раскосами, опирающимися на колонны нижними поясами, в зданиях с прогонами следует предусматривать:»
поперечные горизонтальные связи: в каждом пролете здания у торцов, а также у температурных швов здания;
промежуточные поперечные горизонтальные связи с шагом не более 60 м: при длине температурного блока более 144 м и при кранах грузоподъемностью 50 т и более;
продольные горизонтальные связи по крайним панелям нижних поясов стропильных ферм, образующие совместно с поперечными связями жесткий контур в плоскости нижних поясов ферм:
в зданиях с подстропильными фермами;
в зданиях со стальным каркасом, оборудованных мостовыми кранами грузоподъемностью 10 т и более;
при отметке низа стропильных конструкций более 18 м — независимо от грузоподъемности кранов;
при опирании ферм на стойки фахверка, передающих на связи ветровую нагрузку, — независимо от наличия и грузоподъемности кранов.».
15.6 Балки крановых путей
Пункт 15.6.3. Второй абзац. Заменить слова: «из полосовой стали или одиночных уголков» на «из полосовой стали, одиночных уголков или лямбда-профилей».
15.9 Фланцевые соединения
Пункт 15.9.1. Третий абзац. Исключить слово: «заданной».
Дополнить четвертым абзацем в следующей редакции:
«К жестким ФС относятся соединения, в которых поворот между соединяемыми элементами не допускается. К шарнирным ФС относятся соединения, в которых допускается поворот между элементами без передачи изгибающего момента. К ФС конечной жесткости относятся соединения, допускающие поворот между соединяемыми элементами с передачей изгибающего момента.».
Пункт 15.9.13. Дополнить пунктом 15.9.14 в следующей редакции:
«15.9.14 При проектировании рамных каркасов допускается применять ФС III, б + IV, б без поперечных ребер на колонне в зоне узла. Такие ФС следует считать узлами конечной жесткости. Жесткость соединения определяется расчетным путем или экспериментально. При этом определяется зависимость изгибающего момента от угла поворота в соединении » M_{e} - \alpha_{e} «. Начальная изгибная жесткость Ce определяется как тангенс угла наклона касательной к кривой » M_{e} - \alpha_{e} « при \alpha_{e} = 0 или в случае кусочно-линейной функции » M_{e} - \alpha_{e} «:»
C_{e} = \frac{M_{e1}}{\alpha_{e1}} , (198а)
где Me1 — значение изгибающего момента в первой точке функции;
\alpha_{e1} — значение угла поворота соединения в первой точке функции.
Расчетная изгибная жесткость C0 определяется как C0 = 0,95Ce. Для расчета каркасов с применением узлов конечной жесткости следует учитывать расчетную изгибную жесткость.
В случае примыкания ФС III, б + IV, б к стенке и полкам двутавровой колонны по четырем сторонам местную устойчивость стенки колонны в зоне узла следует рассчитывать, принимая толщину стенки, увеличенную на половину толщины каждого примыкающего к ней фланца.».
16 Требования по проектированию конструкций опор воздушных линий электропередачи, открытых распределительных устройств и контактных сетей транспорта
Пункт 16.4. Таблица 45. Пункт 1. Дополнить слова: «одиночных уголков» словами: «или лямбда-профилей».
Пункт 2. Дополнить слова: «равнополочного уголка» словами: «или лямбда-профиля».
Пункт 16.12. Первый абзац. Дополнить слова: «одиночных уголков» словами: «или лямбда-профилей».
Третий абзац. Дополнить слова: «равнополочных уголков» словами: «или лямбда-профилей».
Пятый абзац. Дополнить слова: «по полке уголка» словами: «или лямбда-профиля»; «к ширине полки уголка» словами: «или лямбда-профиля».
Шестой абзац. Дополнить слова: «равнополочных уголков» словами: «или лямбда-профилей».
Восьмой абзац. Обозначение c. Дополнить слова: «по полке уголка» словами: «или лямбда-профиля»;
обозначение b. Дополнить слова: «уголка пояса» словами: «или лямбда-профиля».
Пункт 16.13. Дополнить слова: «из одиночных уголков» словами: «или лямбда-профилей».
Пункт 16.14. Дополнить слова: «из одиночного уголка» словами: «или лямбда-профиля».
Пункт 16.16. Дополнить слова: «из одиночных уголков» словами: «или лямбда-профилей».
Пункт 16.19. Первый абзац. Изложить в новой редакции:
«16.19 В болтовых стыках поясных равнополочных уголков или лямбда-профилях число болтов в стыке следует назначать четным и распределять болты поровну между полками уголка или лямбда-профиля.».
Второй абзац. Дополнить слово: «уголка» словами: «или лямбда-профиля».
18 Требования по проектированию конструкций зданий и сооружений при реконструкции
18.1 Общие положения
Пункт 18.1.1. Первый абзац (до перечислений). Заменить слова: «документами как:» на «документами.».
Первое - четвертое перечисления. Исключить.
18.3 Усиление конструкций
Пункт 18.3.1. Второе предложение. Изложить в новой редакции:
«Решение об использовании, усилении или замене таких конструкций, если эксплуатация их не будет соответствовать указанному условию, или эксплуатируемых при t < -45 °C, следует принимать на основании результатов заключения об обследовании конструкций перед началом реконструкции.».
Пункт 18.3.9. Дополнить вторым и третьим абзацами в следующей редакции:
«Напряжение \sigma_{d} следует определять от нагрузок, действующих во время усиления, для неусиленного сечения с учетом фактического состояния конструкций (ослаблений сечения, искривлений элемента и др.).»
При превышении указанных напряжений необходима разгрузка конструкций или подведение временных опор.».
Пункт 18.3.14. Формула (218). Экспликация. Обозначение eA. Заменить слова: (рисунок 23, а) и б)» на «(рисунок 23).»

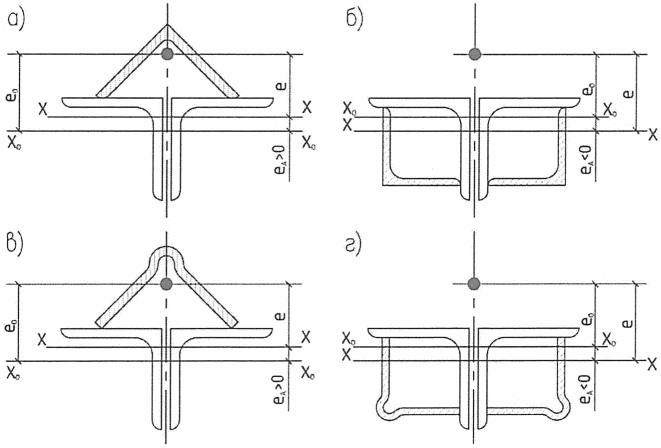

Рисунок 23. Изложить в новой редакции:
Рисунок 23 — К определению эксцентриситета продольной силы при положительном [а), в)] и отрицательном [б), г)] значениях».
Приложение А Основные буквенные обозначения величин
Обозначение \gamma_{n} . Дополнить обозначением \gamma_{res} в следующей редакции:
« \gamma_{res} — коэффициент учета распределения остаточных напряжений;».
Приложение В Материалы для стальных конструкций и их расчетные сопротивления
Рисунок В.1. Наименование. Исключить слова: «на растяжение и сжатие».
Подрисуночная подпись. Заменить формулу: « \overline{\epsilon} = \epsilon E/R_{yn} » на « \overline{\epsilon} = \epsilon/\epsilon_{y} ».
Приложение Г Материалы для соединений стальных конструкций
Таблица Г.4. Первая строка. Изложить в новой редакции:
| Конструкции, кроме опор воздушных линий электропередачи, распределительных устройств и контактной сети | С245, С255, С355 |
С245, С255, С355, С390 |
С355 |
|---|
Примечание. Заменить слова: «по формулам пункта 6.6» на «по формулам (1) и (2)».
Таблица Г.7. Примечание 2. Заменить слова: «по формулам пункта 6.6» на «по формулам (1) и (2)».
Приложение Д Коэффициенты для расчета на устойчивость центрально и внецентренно сжатых элементов
Таблица Д.2. Тип сечения 1. Графа «Схема сечения и эксцентриситет». Рисунок. Изложить в новой редакции:
Тип сечения 9. Графа «Схема сечения и эксцентриситет». Рисунок. Изложить в новой редакции:
Тип сечения 11. Графа «Схема сечения и эксцентриситет». Рисунок. Изложить в новой редакции:
Раздел «Коэффициент cmax для расчета на устойчивость сжатых стержней открытого сечения»
Пункт 2. Дополнить пунктом 2а в следующей редакции:
«2а Коэффициент cmax при расчете на устойчивость стержня швеллерного сечения (тип 5 при обозначениях, принятых в таблице Д.6, и Ix > Iy) следует вычислять по формуле»
c_{max} = \frac{2}{1 + \delta + \sqrt{(1 - \delta)^{2} + \frac{16}{\mu} (\frac{a_{y}}{b})2}} , (Д.2а)
\mu = 8\omega + 0,156I_{t}\lambda_{x}^{2}/(Ab^{2}) ;
\alpha = a_{y}/b — отношение расстояния ay между центром тяжести и центром изгиба сечения к ширине сечения b — см. таблицу Д.6;
a_{y} = 4\eta_{1}b(3\eta_{1} + 1)/[(2\eta_{1} + 1)(6\eta_{1} + 1)] ;
\rho = (I_{x} + I_{y})/(Ab^{2}) + \alpha^{2} ;
I_{t} = 0,37 \sum b_{i}t_{i}^{3} ; bi и ti — соответственно ширина и толщина листов, образующих сечение;
\omega = I_{\omega}/(I_{x}b^{2}) — см. таблицу Д.6.
I_{\omega} = \eta_{1}t_{w}h^{3}b^{2}(3\eta_{1} + 2)/[12(6\eta_{1} + 1)] ;
I_{y} = 2\eta_{1}t_{w}hb^{2}(\eta_{1}^{2} + 2,5\eta_{1} + 1)/[3(2\eta_{1} + 1)^{2}] ;
I_{x} = t_{w}h^{3}(6\eta_{1} + 1)/12 .
Формулы для определения \omega , \alpha и \beta или их значения приведены в таблице Д.6.».
Таблица Д.6. Строка 4. Дополнить строкой 4а в следующей редакции:
| 4а |  |
\frac{\eta_{1}(3\eta_{1} + 2)}{(6\eta_{1} + 1)^{2}} | \frac{4\eta_{1}(3\eta_{1} + 1)}{(2\eta_{1} + 1)(6\eta_{1} + 1)} | 0 |
|---|
