НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И ЗВЕЗДООБРАЗНЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ

Star-type internal socket button cap screws

ISO 14579:2001 Hexalobular socket head cap screws (IDT)

ГОСТ Р ИСО 14579-2009

Группа Г32

ОКП 16 1000

1 января 2010 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного перевода стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 229 «Крепежные изделия».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 августа 2009 г. № 310-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 14579:2001 «Винты с цилиндрической головкой и шестилепестковым углублением под торцовый ключ» (ISO 14579:2001 «Hexalobular socket head cap screws»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении B.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает характеристики винтов с цилиндрической головкой и звездообразным углублением под ключ с резьбой от М2 до М20 для изделий класса точности A.

В особых случаях, когда требуются другие требования, чем установленные в настоящем стандарте, они должны выбираться из действующих международных стандартов, таких как, например, ИСО 261, ИСО 888, ИСО 898-1, ИСО 965-2, ИСО 965-3, ИСО 3506-1 и ИСО 4759-1.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ИСО 225:1983. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров

ИСО 898-1:1999. Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 1. Болты, винты и шпильки

ИСО 965-2:1998. Резьбы метрические. ИСО общего применения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего применения. Средний класс точности

ИСО 965-3:1998. Метрическая резьба ИСО общего применения. Допуски. Часть 3. Предельные размеры для конструкционной резьбы

ИСО 3269:2000. Изделия крепежные. Приемочный контроль

ИСО 3506-1:1997. Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки

ИСО 4042:1999. Изделия крепежные. Электролитические покрытия

ИСО 4753:1999. Изделия крепежные. Концы деталей с наружной метрической резьбой ИСО

ИСО 4759-1:2000. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C

ИСО 6157-1:1988. Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения

ИСО 8839:1986. Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов

ИСО 8992:2005. Изделия крепежные. Общие требования для болтов и гаек

ИСО 10664:2005. Углубление звездообразное для ввертывания болтов и винтов

ИСО 10683:2000. Изделия крепежные. Неэлектролитические цинковые ламеллевые покрытия.

3. Размеры

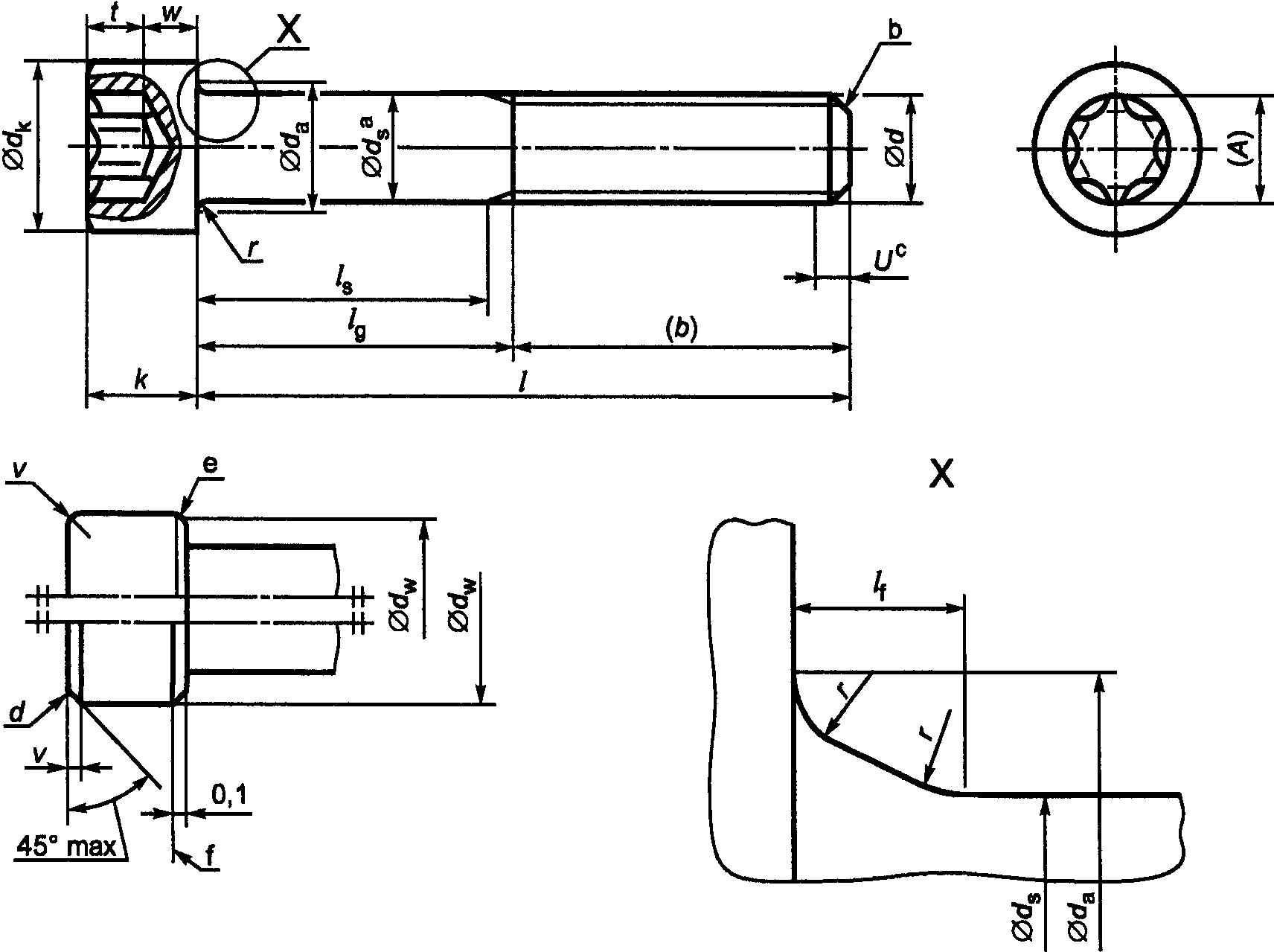

Размеры указаны на рисунке 1 и в таблице 1.

Символы и их обозначения, за исключением A и v, установлены в ИСО 225.

Максимальные размеры зоны перехода от стержня к головке l_{fmax} = 1,7r_{max} r_{max} = (d_{a,max} - d_{s,max})/2

r_{min} , см. таблицу 1

^a Размер d_{s} является действительным, если установлен размер l_{s} .

^c Участок неполной резьбы u <= 2P.

b — Для типоразмеров <= М4 допускается выполнять конец без фаски, см. ИСО 4753;

d — верхняя кромка головки скруглена или с фаской по выбору изготовителя;

e — нижняя кромка головки может быть скруглена или с фаской до размера d_{w} и должна быть без заусенцев;

f — базовая линия для d_{w} .

Рисунок 1

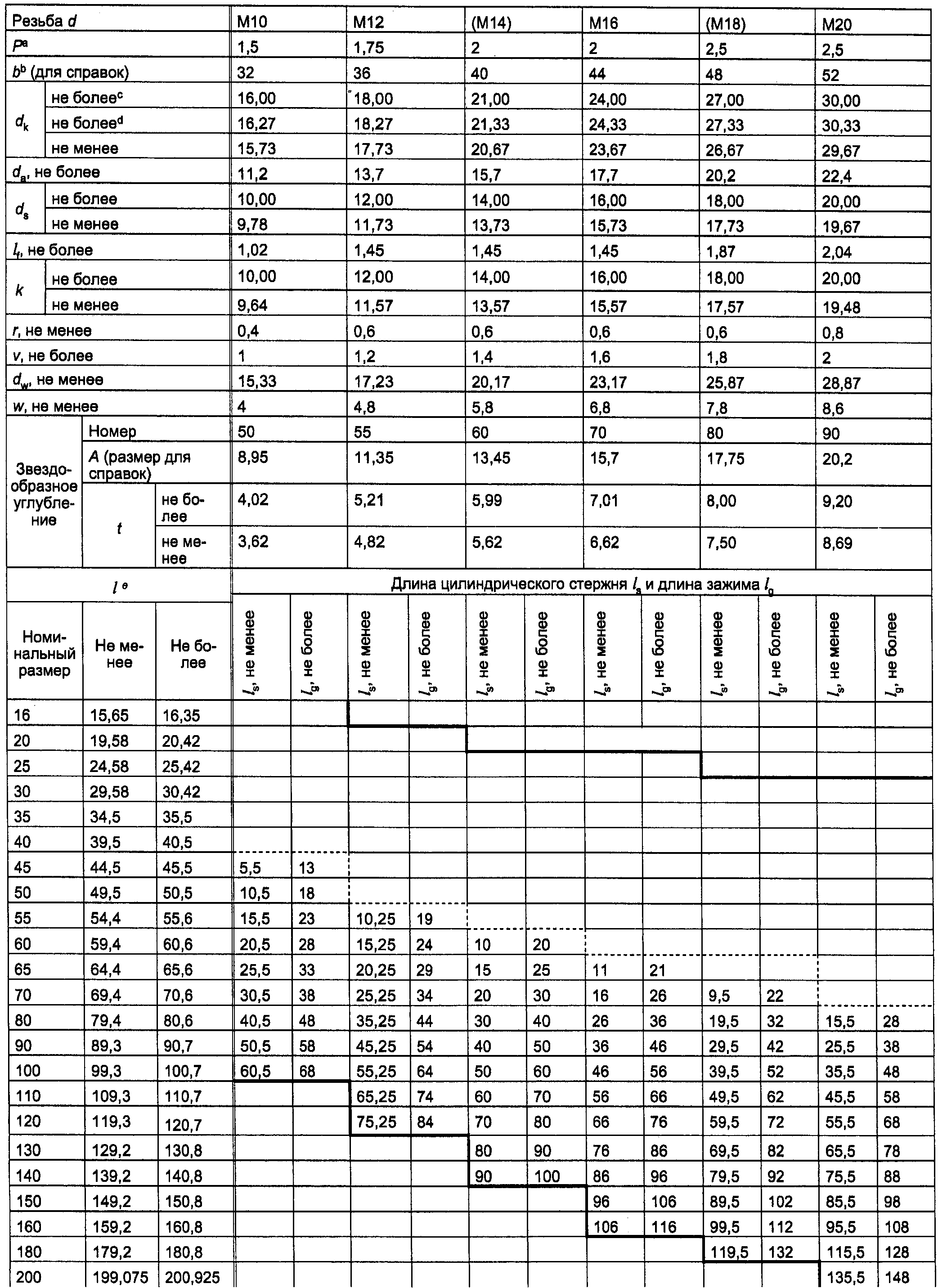

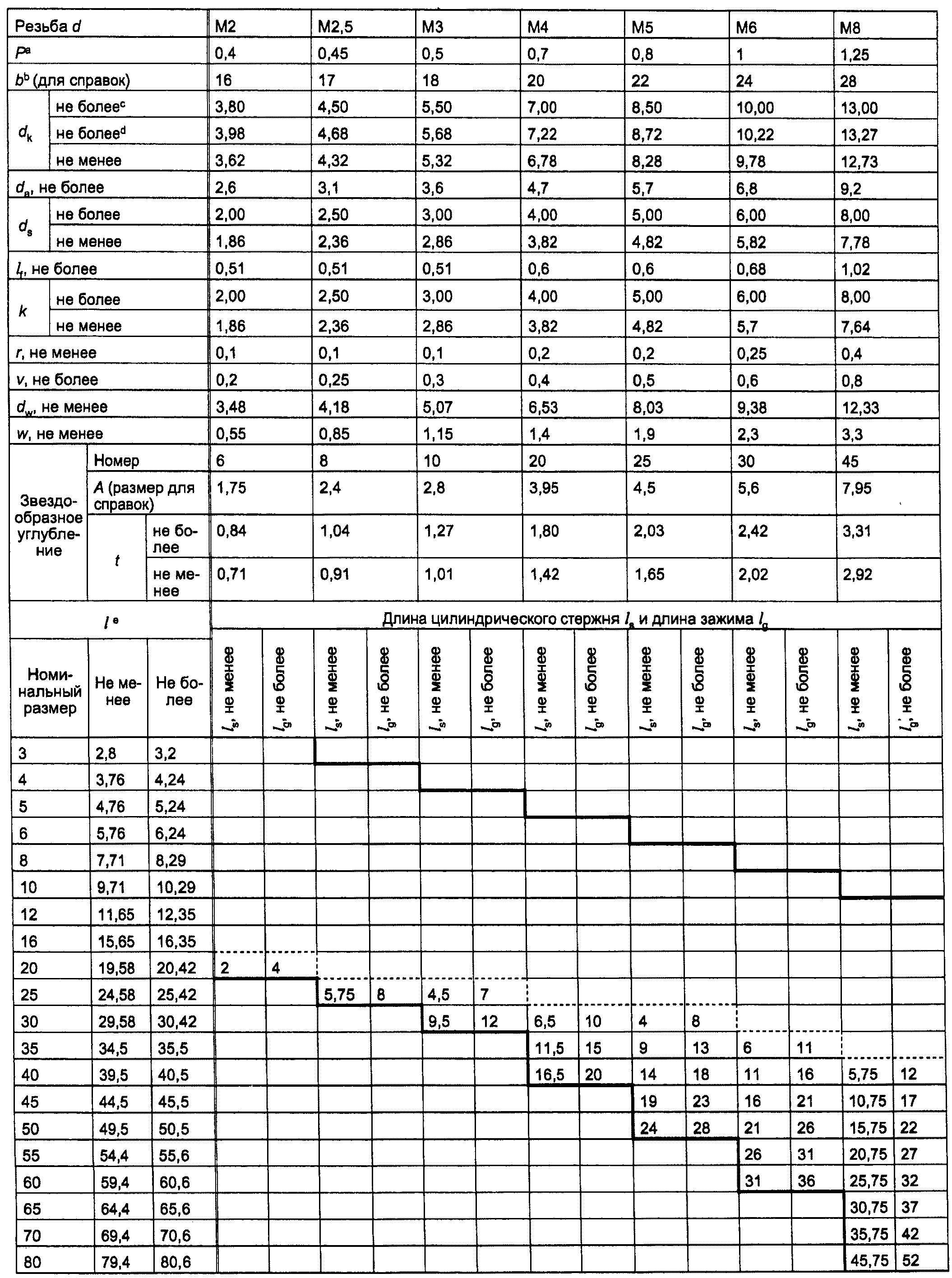

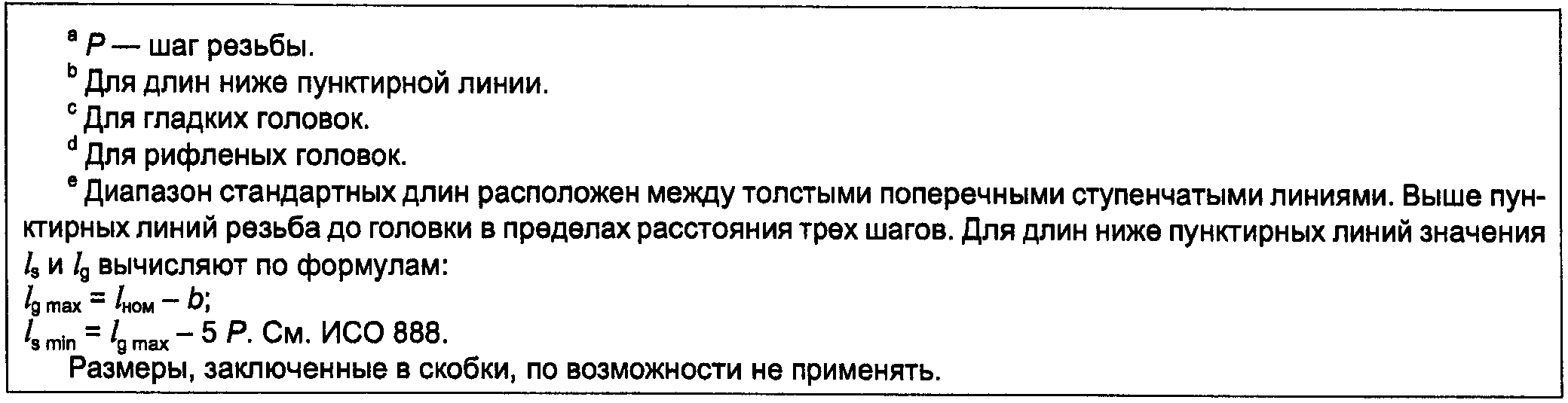

Таблица 1

В миллиметрах

В миллиметрах

Окончание таблицы 1

4. Технические требования

Технические требования — в соответствии с таблицей 2.

Таблица 2

5. Обозначение

Пример условного обозначения винта с цилиндрической головкой и звездообразным углублением под ключ, с резьбой М5, номинальной длиной l = 20 мм и классом прочности 8.8:

Винт с цилиндрической головкой М5 x 20 — 8.8 ГОСТ Р ИСО 14579-2009

Приложение A (справочное)

МАССА ВИНТОВ ИЗ УГЛЕРОДИСТЫХ СТАЛЕЙ

В таблице A.1 приведена приблизительная масса винтов из углеродистой стали со стандартными длинами, указанная только для справки.

Таблица A.1

Приложение B (справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ

БИБЛИОГРАФИЯ

1. ИСО 888:1976. Болты, винты и шпильки. Номинальные длины и длины резьбы для болтов общего применения (ISO 888:1976) (Bolts, screw and studs; Nominal lengths and thread lengths for general purpose bolts)

2. ИСО 10683:2000. Изделия крепежные. Неэлектролитические цинковые ламеллевые покрытия (ISO 10683:2000) (Fasteners. Non-electrolytically applied zinc flake coatings)

3. ИСО 6157-3:1988. Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки специального назначения (ISO 6157-3:1998) (Fasteners; surface discontinuities; part 3: bolts, screws and studs for special requirements).

------------------------------------------------------------------
