от 10 декабря 2009 г. № 695-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МЕХАНИЧЕСКИЕ СВОЙСТВА КРЕПЕЖНЫХ ИЗДЕЛИЙ ИЗ КОРРОЗИОННО-СТОЙКОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ

ЧАСТЬ 1

БОЛТЫ, ВИНТЫ И ШПИЛЬКИ

ISO 3506-1:1997 Mechanical properties of corrosion-resistant stainless steel fasteners. Part 1: Bolts, screws and studs (IDT)

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

1. Подготовлен Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 229 «Крепежные изделия».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 10 декабря 2009 г. № 695-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 3506-1:1997 «Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки» (ISO 3506-1:1997 «Mechanical properties of corrosion-resistant stainless steel fasteners — Part 1: Bolts, screws and studs»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и действующие в этом качестве межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Настоящий стандарт устанавливает механические свойства болтов, винтов и шпилек, изготовленных из аустенитных, мартенситных и ферритных коррозионно-стойких нержавеющих сталей при испытании в условиях с температурой окружающей среды от 15 °C до 25 °C. Механические свойства изменяются при повышении или понижении температуры.

Стандарт распространяется на болты, винты и шпильки:

• с номинальным диаметром резьбы d до 39 мм включительно;
• с треугольной метрической резьбой, с диаметром и шагом по ИСО 68-1, ИСО 261 и ИСО 262;
• любой конструкции.

Настоящий стандарт не распространяется на болты, винты и шпильки со специальными свойствами, такими как свариваемость.

Настоящий стандарт не устанавливает требования к коррозионной стойкости или стойкости к окислению в особых условиях окружающей среды. Часть информации о материалах для особых условий окружающей среды приведена в Приложении E. Определения коррозии и коррозионной стойкости — по ИСО 8044.

Настоящий стандарт устанавливает классификацию по классам прочности крепежных изделий из коррозионно-стойкой нержавеющей стали. Некоторые из этих сталей допускается применять при низких температурах до минус 200 °C, другие — при высоких температурах среды до 800 °C. Информация о влиянии температуры на механические свойства приведена в Приложении F.

Коррозионная стойкость, окисляемость и механические свойства при повышенных и пониженных температурах должны быть согласованы между изготовителем и потребителем в каждом конкретном случае. Изменение риска межкристаллитной коррозии при повышении температуры в зависимости от содержания углерода показано в Приложении G.

Все крепежные изделия из аустенитных нержавеющих сталей при нормальных условиях — немагнитные; после холодного деформирования могут проявиться магнитные свойства (см. Приложение H).

Следующие ниже нормативные стандарты содержат положения, которые посредством ссылок в данном тексте составляют положения настоящего стандарта. Для нормативных стандартов с указанием даты публикации, на которые имеются ссылки, не распространяется действие последующих изменений или пересмотров этих стандартов.

ИСО 68-1. Резьбы ИСО винтовые общего назначения. Основной профиль. Часть 1. Метрические винтовые резьбы (ISO 68-1, ISO general purpose screw threads — Basic profile — Part 1: Metric screw threads)

ИСО 261. Резьбы метрические ИСО общего назначения. Общий вид (ISO 261, ISO general purpose metric screw threads — General plan)

ИСО 262. Резьбы ИСО метрические общего назначения. Выбранные размеры для винтов, болтов и гаек (ISO 262, ISO general purpose metric screw threads — Selected sizes for screws, bolts and nuts)

ИСО 724:1993. Резьбы метрические ИСО общего назначения. Основные размеры (ISO 724, ISO general purpose metric screw threads — Basic dimensions)

ИСО 898-1:1999. Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 1. Болты, винты и шпильки (ISO 898-1:1999, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws and studs)

ИСО 3651-1. Стали нержавеющие. Определение стойкости к межкристаллитной коррозии. Часть 1. Аустенитные и ферритно-аустенитные (дуплекс) нержавеющие стали. Коррозионное испытание в азотной кислоте посредством измерения потери массы (метод Хью) (ISO 3651-1, Determination of resistance to intergranular corrosion stainless steels — Part 1: Austenitic and ferritic-austenitic (duplex) stainless steels — Corrosion test in nitric acid medium by measurement of loss in mass (Huey test)

ИСО 3651-2. Стали нержавеющие. Определение стойкости к межкристаллитной коррозии. Часть 2. Ферритные, аустенитные и ферритно-аустенитные (дуплекс) нержавеющие стали. Коррозионное испытание в среде, содержащей серную кислоту (ISO 3651-2, Determination of resistance to intergranular corrosion steels — Part 2: Ferrictic, austenitic and ferritic-austenitic (duplex) stainless steels — Corrosion test in media containing sulfuric acid)

ИСО 6506:1981. Материалы металлические. Испытание на твердость. Определение твердости по Бринеллю (ISO 6506:1981, Metallic materials — Hardness test — Brinell test)

ИСО 6507-1:1997. Материалы металлические. Испытание на твердость по Виккерсу. Часть 1. Метод испытаний (ISO 6507-1:1997, Metallic materials — Hardness test — Vickers test — Part 1: Test method)

ИСО 6508:1986. Материалы металлические. Испытание на твердость. Определение твердости по Роквеллу (шкалы A, B, C, D, E, F, G, H, K) (ISO 6508:1986, Metallic materials — Hardness test — Rockwell test (scales A — B - C — D - E — F - G — H - K))

ИСО 6892. Материалы металлические. Испытание на растяжение (ISO 6892 Metallic materials — Tensile testing at ambient temperature)

ИСО 8044. Коррозия металлов и сплавов. Общие термины и определения (ISO 8044, Corrosion of metals and alloys — Basic terms and definitions).

3.1 Обозначения

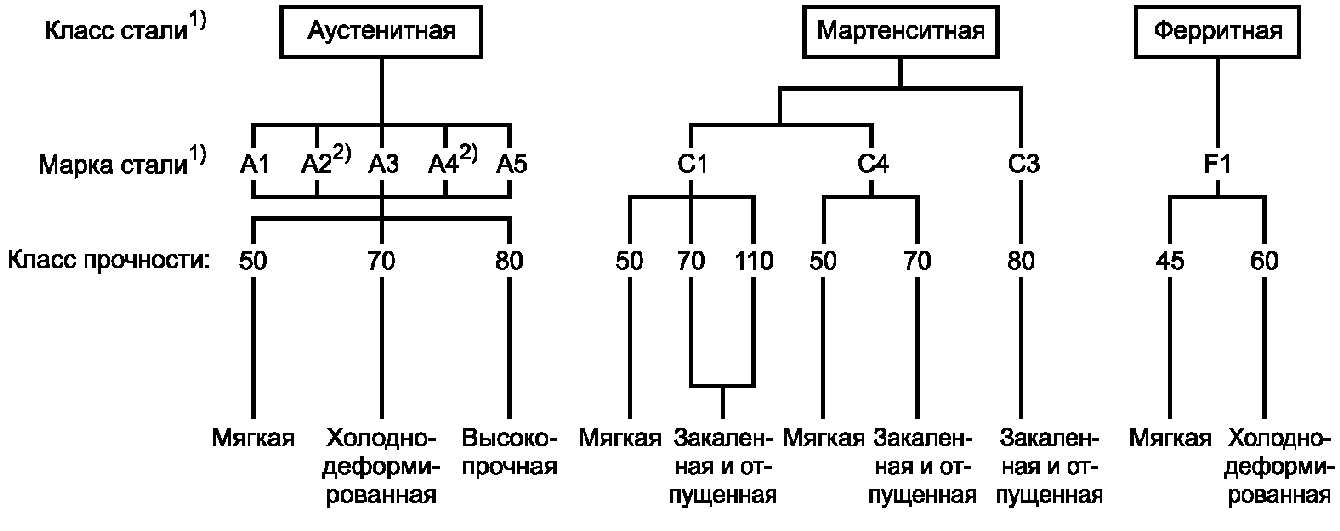

Система обозначений марок нержавеющей стали и классов прочности болтов, винтов и шпилек приведена на рисунке 1. Обозначение материала состоит из двух частей, разделенных дефисом. Первая часть обозначает марку стали, вторая часть — класс прочности.

<1> Классы стали, классифицированные по рисунку 1, описаны в Приложении B и определены химическим составом по таблице 2.

<2> Нержавеющие стали с содержанием углерода не более 0,03% могут быть дополнительно промаркированы буквой L.

Пример - A4L-80

Обозначение марки стали (первая часть) состоит из буквы:

A — аустенитная сталь;

C — мартенситная сталь;

F — ферритная сталь, которая обозначает класс стали, и цифры,

которая обозначает диапазон предельных значений химического состава этого класса стали.

Обозначение класса прочности (вторая часть) состоит из двух цифр, которые обозначают 0,1 минимального предела прочности на разрыв.

Примеры обозначения:

1 — аустенитной нержавеющей стали, холоднодеформированной, с пределом прочности на разрыв не менее 700 Н/мм2 (700 МПа) — A2-70.

2 — мартенситной стали, закаленной и отпущенной, с пределом прочности на разрыв не менее 700 Н/мм2 (700 МПа) — C4-70.

3.2 Маркировка

Крепежные изделия, удовлетворяющие всем требованиям настоящего стандарта, маркируют и (или) обозначают в соответствии с 3.1.

3.2.1 Болты и винты

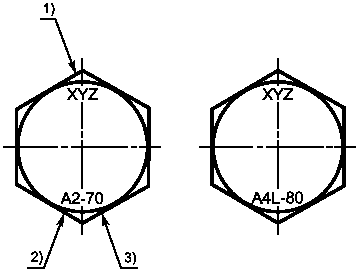

Все болты и винты с шестигранной головкой и винты с внутренним шестигранником в головке, номинальным диаметром резьбы d \geq 5\text{мм} должны иметь четкую маркировку в соответствии с 3.1, рисунками 1 и 2. Маркировка обязательна и должна включать в себя марку стали и класс прочности, а также товарный знак изготовителя. Другие типы болтов и винтов следует маркировать аналогично, где это возможно, и только на головке. Допускается наносить дополнительную маркировку, если она не вызывает путаницу.

<1> Знак изготовителя.

<2> Марка стали.

Примечание. Маркировка левой резьбы — по ИСО 898-1.

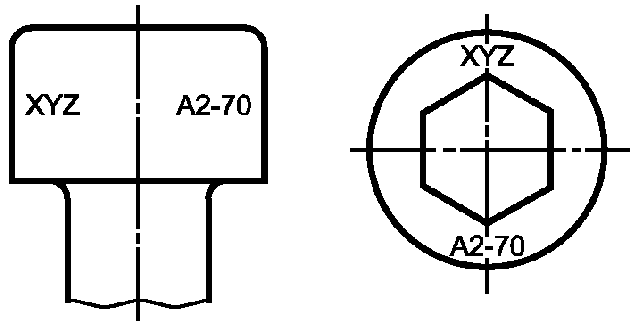

3.2.2 Шпильки

Шпильки номинальным диаметром резьбы d \geq 6\text{мм} должны иметь маркировку в соответствии с 3.1, рисунками 1 и 2. Маркировку выполняют на гладкой части шпильки, и она должна включать в себя товарный знак изготовителя, марку стали и класс прочности. Если маркировка на гладкой части невозможна, то допускается маркировка марки стали только на гаечном конце шпильки (см. рисунок 2).

3.2.3 Упаковка

На всех упаковках любых размеров должна быть маркировка с указанием обозначения изделия и товарного знака изготовителя.

3.3 Завершающая обработка

Если не указано иное, крепежные изделия в соответствии с настоящим стандартом поставляют чистыми без дополнительной обработки. Для достижения максимальной коррозионной стойкости рекомендуется пассивация.

Химический состав нержавеющих сталей для крепежных изделий согласно настоящему стандарту приведен в таблице 1.

Выбор химического состава в установленных для марки стали пределах — на усмотрение изготовителя, если химический состав не согласован между изготовителем и потребителем.

В случаях возникновения риска межкристаллитной коррозии рекомендуется проведение испытаний по ИСО 3651-1 или ИСО 3651-2. В таких случаях рекомендуется применять стабилизированные нержавеющие стали A3 и A5 или нержавеющие стали A2 и A4 с содержанием углерода не более 0,03%.

Механические свойства болтов, винтов и шпилек должны соответствовать указанным в таблицах 2, 3 или 4.

Для болтов и винтов из мартенситной стали прочность на разрыв при испытании на косой шайбе не должна быть меньше минимальных значений предела прочности на разрыв, приведенных в таблице 3.

Указанные в данном разделе требования по механическим свойствам следует выполнять при испытаниях в соответствии с программой испытаний, указанной в разделе 6.

Минимальный разрушающий момент кручения для крепежных изделий из мартенситных и ферритных сталей согласовывается между изготовителем и потребителем.

6.1 Программа испытаний

Испытания проводят в зависимости от марки материала и длины болта или шпильки, как указано в таблице 5.

Программа испытаний

6.2 Методы испытаний

6.2.1 Общие требования

Все испытания на разрыв и растяжение следует проводить на испытательных машинах, оборудованных самоцентрирующимися зажимами, чтобы исключить изгибающие нагрузки (см. рисунок 3). Нижний держатель должен быть закален и иметь резьбу для проведения испытаний по 6.2.2 - 6.2.4. Твердость нижнего держателя должна быть не менее 45 HRC. Допуск на внутреннюю резьбу — 5H6G.

в самоцентрирующихся зажимах

6.2.2 Предел прочности на разрыв R_{m}

Определение предела прочности на разрыв проводят на крепежных изделиях длиной, равной 2,5 номинального диаметра резьбы (2,5 d) или больше, в соответствии с ИСО 6892 и ИСО 898-1.

Длина свободной резьбы, находящейся под нагрузкой, должна быть не менее номинального диаметра резьбы d.

Разрушение должно происходить между опорной поверхностью головки винта и верхней плоскостью держателя.

Полученное значение для R_{m} должно соответствовать значениям, указанным в таблицах 2 и 3.

6.2.3 Условный предел текучести R_{p0,2}

Условный предел текучести определяют на готовых болтах и винтах. Эти испытания проводят только для крепежных изделий длиной, равной 2,5 d и больше.

Испытание проводят путем измерения удлинения болта или винта при осевой растягивающей нагрузке (см. рисунок 3).

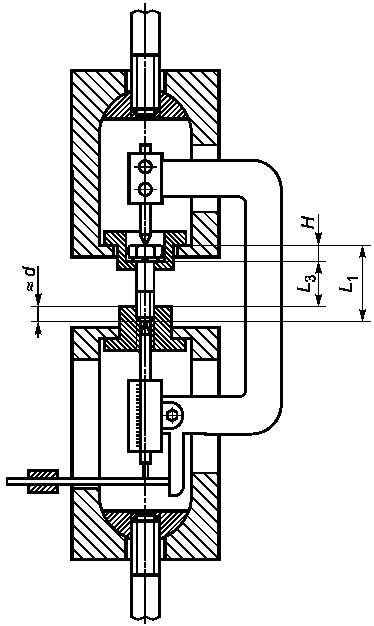

Испытуемая деталь должна ввинчиваться в закаленный держатель с резьбой на глубину одного диаметра d (см. рисунок 3).

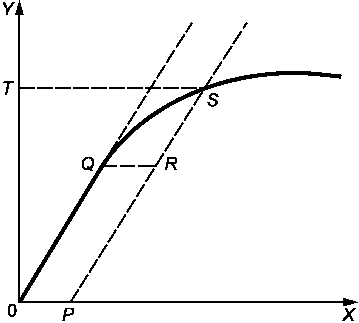

Диаграмма зависимости удлинения болта от нагрузки приведена на рисунке 4.

Растягиваемую длину болта, по которой рассчитывают R_{p0,2} , определяют расстоянием L_{3} между нижним торцом головки и держателем с резьбой (см. рисунок 3 и примечание 2 к таблицам 2 и 3). Значение, равное 0,2% длины L_{3} , наносят на горизонтальную ось OP диаграммы зависимости удлинения от нагрузки и то же значение наносят по горизонтали на участке прямой QR. Линией PR параллельно участку упругой деформации определяем точку пересечения с кривой S, которая соответствует нагрузке в точке T вертикальной оси. Нагрузка, поделенная на площадь поперечного болта, обозначает условный предел текучести R_{p0,2} .

Удлинение происходит между опорной поверхностью головки болта и концом держателя.

6.2.4 Удлинение при разрыве A

Удлинение при разрыве определяют на крепежных изделиях длиной, равной 2,5 d или больше.

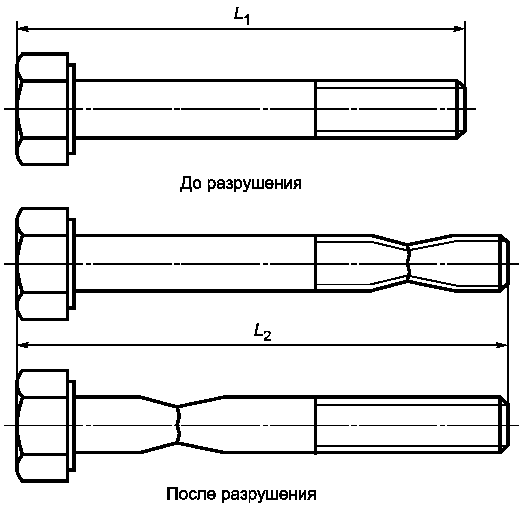

Длину винта L_{1} следует измерять перед испытанием (см. рисунок 5). Затем испытуемую деталь ввинчивают в держатель с резьбой на глубину одного диаметра d (см. рисунок 3).

Рисунок 5. Определение удлинения при разрыве A (см. 6.2.4)

После разрушения детали ее части должны быть составлены вместе для повторного измерения длины L_{2} (см. рисунок 5).

Удлинение после разрушения A, мм, вычисляют по формуле

A = L_{2} - L_{1} .

Полученное значение удлинения A должно быть больше значений, указанных в таблицах 2 и 3.

При испытании на выточенных образцах значения удлинения следует оговаривать дополнительно.

6.2.5 Разрушающий крутящий момент \text{М}_{\text{В}}

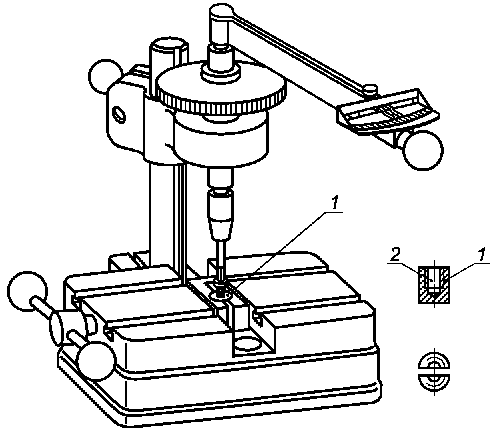

Разрушающий крутящий момент определяют в специальном устройстве, изображенном на рисунке 6. Устройство для определения крутящего момента должно иметь точность как минимум 7% минимального значения, указанного в таблице 4.

Резьба винта должна быть зажата на длину одного диаметра в разъемной матрице с глухим отверстием так, чтобы минимум два полных витка резьбы находились над зажимным устройством.

Крутящий момент следует прикладывать к винту до появления разрушения. Винт должен выдерживать без разрушения минимальный крутящий момент, указанный в таблице 4.

6.2.6 Испытание на разрыв на косой шайбе болтов и винтов из мартенситных сталей

Испытание проводят по ИСО 898-1, размеры шайбы приведены в таблице 6.

6.2.7 Испытание на твердость HB, HRC или HV

Испытание на твердость проводят по ИСО 6506 (HB), ИСО 6508 (HRC) или ИСО 6507-1 (HV). В спорных случаях решающим условием для приемки является испытание на твердость по Виккерсу (HV). Испытание на твердость следует проводить на конце болта, на половине радиуса между центром и поверхностью резьбы. В спорных случаях эту зону выбирают на расстоянии 1 d от конца болта.

Значения твердости должны быть в пределах, указанных в таблице 3.

Площадь расчетного сечения \text{А}_{S} вычисляют по формуле

где d_{2} <9> - номинальный средний диаметр резьбы;

d_{3} — внутренний диаметр резьбы, вычисляемый по формуле d_{3} = d_{1} - \text{Н}/6 ( d_{1} — номинальный базовый внутренний диаметр резьбы, H — высота исходного треугольника резьбы).

<9> См. ИСО 724.

B.1. Общее описание

В ИСО 3506-2, ИСО 3506-3 и настоящем стандарте описаны стали марок от A1 до A5, от C1 до C4 и F1, входящие в состав следующих классов сталей:

аустенитная сталь от A1 до A5;

мартенситная сталь от C1 до C4;

ферритная сталь F1.

В данном Приложении описаны характеристики перечисленных классов и марок сталей.

Также в данном Приложении приведена информация о нестандартизированном классе сталей FA, имеющем ферритно-аустенитную структуру.

B.2. Стали класса A (с аустенитной структурой)

В ИСО 3506-2, ИСО 3506-3 и настоящем стандарте описаны пять основных марок аустенитных сталей — от A1 до A5. Стали этих марок не могут подвергаться закалке и обычно немагнитные. Для повышения износостойкости в стали марок от A1 до A5 может быть добавлена медь, как указано в таблице 1.

Для нестабилизированных сталей марок A2 и A4 применимо следующее.

Так как оксид хрома повышает коррозионную стойкость стали, для нестабилизированных сталей имеет большое значение низкое содержание углерода. Из-за высокой притягиваемости хрома и углерода вместо оксида хрома получается карбид хрома, особенно при повышенных температурах (см. Приложение G).

Для стабилизированных сталей марок A3 и A5 применимо следующее.

Элементы Ti, Nb или Ta воздействуют на углерод, позволяют оксиду хрома проявить свои свойства в полной мере.

Для применения в открытом море или похожих условиях требуются стали с содержанием примерно 20% хрома и никеля и от 4,5% до 6,5% молибдена.

В случае высокой вероятности коррозии должны быть проведены консультации с экспертами.

B.2.1. Стали марки A1

Стали марки A1 разработаны для применения в машиностроении. Из-за высокого содержания серы стали этой марки менее коррозионно-стойкие, чем другие марки сталей этой группы.

B.2.2. Стали марки A2

Стали марки A2 являются наиболее часто применяемыми нержавеющими сталями. Они применяются для кухонного оборудования и аппаратов для химической промышленности. Стали этой марки неприменимы при использовании неокисляющей кислоты и хлоросодержащих соединений, как, например, в морской воде и плавательных бассейнах.

B.2.3. Стали марки A3

Стали марки A3 являются стабилизированными нержавеющими сталями со свойствами сталей марки A2.

B.2.4. Стали марки A4

Стали марки A4 кислотоустойчивые, легированы молибденом и более коррозионно-стойкие. Стали марки A4 наиболее востребованы в бумажной промышленности, так как эта марка разработана для работы с серной кислотой (поэтому данному сорту присвоено название «кислотоустойчивые»), а также в некоторой степени подходят для работы в хлоросодержащей среде. Стали марки A4 также часто применяют в пищевой и кораблестроительной промышленности.

B.2.5. Стали марки A5

Стали марки A5 являются стабилизированными кислотоустойчивыми сталями со свойствами сталей марки A4.

B.3. Стали класса F (с ферритной структурой)

В ИСО 3506-2, ИСО 3506-3 и настоящем стандарте описана одна марка ферритных сталей F1. Стали этого класса обычно не допускается подвергать закалке и не следует подвергать закалке в тех случаях, когда она возможна. Стали марки F1 — магнитные.

B.3.1. Стали марки F1

Стали марки F1 обычно используют для несложного оборудования, за исключением суперферритов, имеющих очень низкое содержание углерода и азота. Такие стали могут заменять стали марок A2 и A3 и использоваться в среде с высоким содержанием хлора.

B.4. Стали класса C (с мартенситной структурой)

В ИСО 3506-2, ИСО 3506-3 и настоящем стандарте описаны марки мартенситных сталей C1, C3 и C4. Стали этого класса могут закаливаться до очень высокой прочности. Стали этого класса — магнитные.

B.4.1. Стали марки C1

Стали марки C1 имеют ограниченную коррозионную стойкость. Они применяются в турбинах, насосах и для ножей.

B.4.2. Стали марки C3

Стали марки C3 имеют ограниченную коррозионную стойкость, хотя и лучшую, чем стали марки C1. Они применяются в насосах и клапанах.

B.4.3. Стали марки C4

Стали марки C4 имеют ограниченную коррозионную стойкость. Они применяются в машиностроении, в остальном они схожи со сталями марки C1.

B.5. Стали класса FA (с ферритно-аустенитной структурой)

Стали класса FA не описаны в ИСО 3605-2, ИСО 3605-3 и настоящем стандарте, но, весьма вероятно, будут описаны в будущем.

Стали этого класса называют дуплексными сталями. Первые стали класса FA имели некоторые недоработки, которые были устранены в сталях, разработанных в последнее время. Стали класса FA лучше, чем стали марок A4 и A5, особенно по прочностным характеристикам. Стали класса FA также имеют повышенное сопротивление точечной и изломной коррозии.

Примеры химического состава сталей этого класса приведены в таблице B.1.

Таблица C.1

Опасность разрушения болтов, винтов и шпилек под действием хлорной коррозии (например, внутри плавательных бассейнов) может быть уменьшена, если применять материалы, указанные в таблице E.1.

Примечание. Если болты, винты и шпильки правильно рассчитаны, то сопряженные гайки будут автоматически им соответствовать. Следовательно, в случае применения при повышенных или низких температурах достаточно учитывать только механические свойства болтов, винтов и шпилек.

F.1. Снижение предела текучести или условного предела текучести при повышенных температурах

Значения, указанные в данном Приложении, только справочные. Потребители должны понимать, что фактически химическая среда, нагружение установленных крепежных изделий и окружающая среда могут значительно отличаться. Если нагрузки непостоянны и период действия повышенных температур значительный или высока возможность коррозионных напряжений, то потребитель должен консультироваться с изготовителем.

Значения предела текучести R_{eL} или условного предела текучести R_{p0,2} при повышенных температурах в процентах от значений при комнатной температуре указаны в таблице F.1.

F.2. Применение при низких температурах

Применение болтов, винтов и шпилек из нержавеющих сталей при низких температурах, см. таблицу F.2.

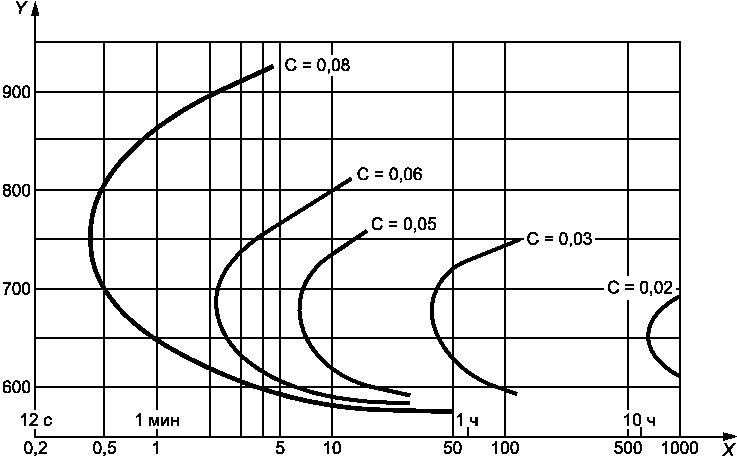

На рисунке G.1 показано приблизительное время появления риска межкристаллитной коррозии для аустенитной нержавеющей стали марки A2 (стали 18/8) с различным содержанием углерода при температуре от 550 °C до 925 °C.

Все крепежные изделия из аустенитных нержавеющих сталей при нормальных условиях — немагнитные, но после холодного деформирования могут проявлять магнитные свойства.

Каждый материал характеризуется способностью намагничиваться, это применимо и к нержавеющим сталям. Полностью немагнитным может быть только вакуум. Магнитную проницаемость материала обозначают коэффициентом \mu_{r} , показывающим отношение магнитной проницаемости материала к магнитной проницаемости вакуума. Материал имеет низкую магнитную проницаемость, если его коэффициент \mu_{r} близок к 1.

Примеры:

A2: \mu_{r} = 1,8 ;

A4: \mu_{r} = 1,015 ;

A4L: \mu_{r} = 1,005 ;

F1: \mu_{r} = 5 .

1. ISO 683-13:1986, Heat-treated steels, alloy steels and free cutting steels — Part 13: Wrought stainless steels.

2. ISO 4954:1993, Steels for cold heading and cold extruding.

3. EN 10088-1:1995, Stainless steels — Part 1: List of stainless steels.

------------------------------------------------------------------
