ГОСТ Р 52855-2007 (ДИН 34801:1999-12). Национальный стандарт Российской Федерации. Болты со звездообразной головкой и большим фланцем. Технические условия

(утв. Приказом Ростехрегулирования от 27.12.2007 № 497-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ Р 52855-2007"]:::rst
  click n0 "https://bukva.ai/docs/gost-r-52855-2007" "ГОСТ Р 52855-2007. Национальный стандарт Российской Федерации. Болты со звездообразной головкой и большим фланцем. Технические условия (утв. Приказом Ростехрегулирования от 27.12.2"
  n1["ГОСТ Р 72021-2025"]:::doc
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

(ДИН 34801:1999-12)

ОКС 21.060.10

1 января 2009 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия».

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. № 497-ст

4 Настоящий стандарт является модифицированным по отношению к германскому национальному стандарту ДИН 34801:1999-12 «Болты и винты с наружной звездообразной головкой и большим фланцем» (DIN 34801:1999-12 «Bolts and screws with external hexalobular driving feature with large flange»), при этом в него не включены ссылки на использование нержавеющих сталей, указывать которые в данном стандарте преждевременно из-за отсутствия идентичных национальных стандартов на нержавеющие стали для холодной высадки и химическую обработку поверхности изделий из этих сталей.

Наименование настоящего стандарта изменено относительно наименования указанного национального стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).

Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок, приведены в приложении Б

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

Настоящий стандарт устанавливает размеры, механические характеристики болтов со звездообразной головкой и большим фланцем (далее — болты), номинальным диаметром резьбы от 4 до 20 мм, крупным и мелким шагом, из стали с классами прочности 8.8 и 10.9 для болтов классов точности A и B.

Проверка калибрами звездообразной головки установлена в приложении А.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ Р 52627-2006 (ИСО 898-1:1999) Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.2-82 Болты, винты и шпильки. Дефекты поверхности и методы контроля

ГОСТ 8724-2002 (ИСО 261-98) Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги

ГОСТ 12414-94 (ИСО 4753-83) Концы болтов, винтов и шпилек. Размеры

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 17769-83 (ИСО 3269-88) Изделия крепежные. Правила приемки

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 27148-86 Изделия крепежные. Выход резьбы. Сбеги, недорезы и проточки. Размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующим определением:

звездообразная головка: Головка, имеющая выпукло-вогнутую боковую поверхность, выполненную по радиусам.

4 Размеры

Размеры указаны на рисунках 1 и 2, а также в таблице 1.

a — резьбовой конец согласно исполнению «Конец с фаской» по ГОСТ 12414; b — участок неполной резьбы u <= 2P; c — пресс-контур; d — форма ступеньки допускается по выбору изготовителя; e — относительная линия для d_{w}

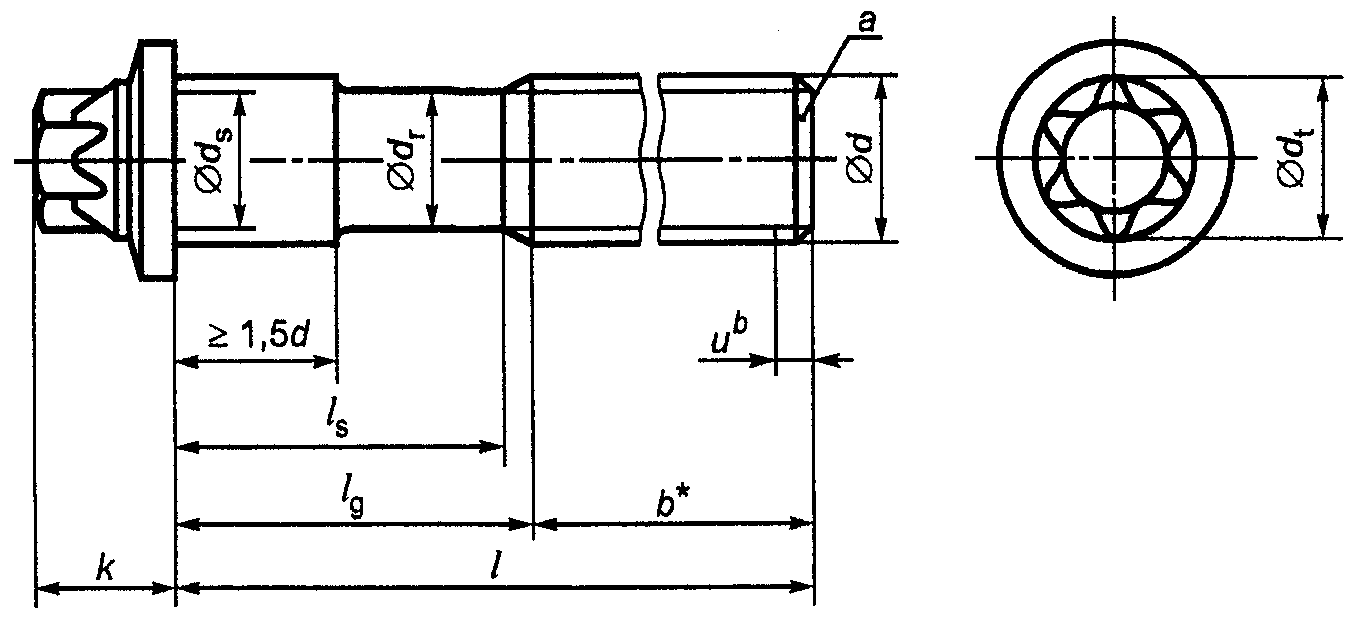

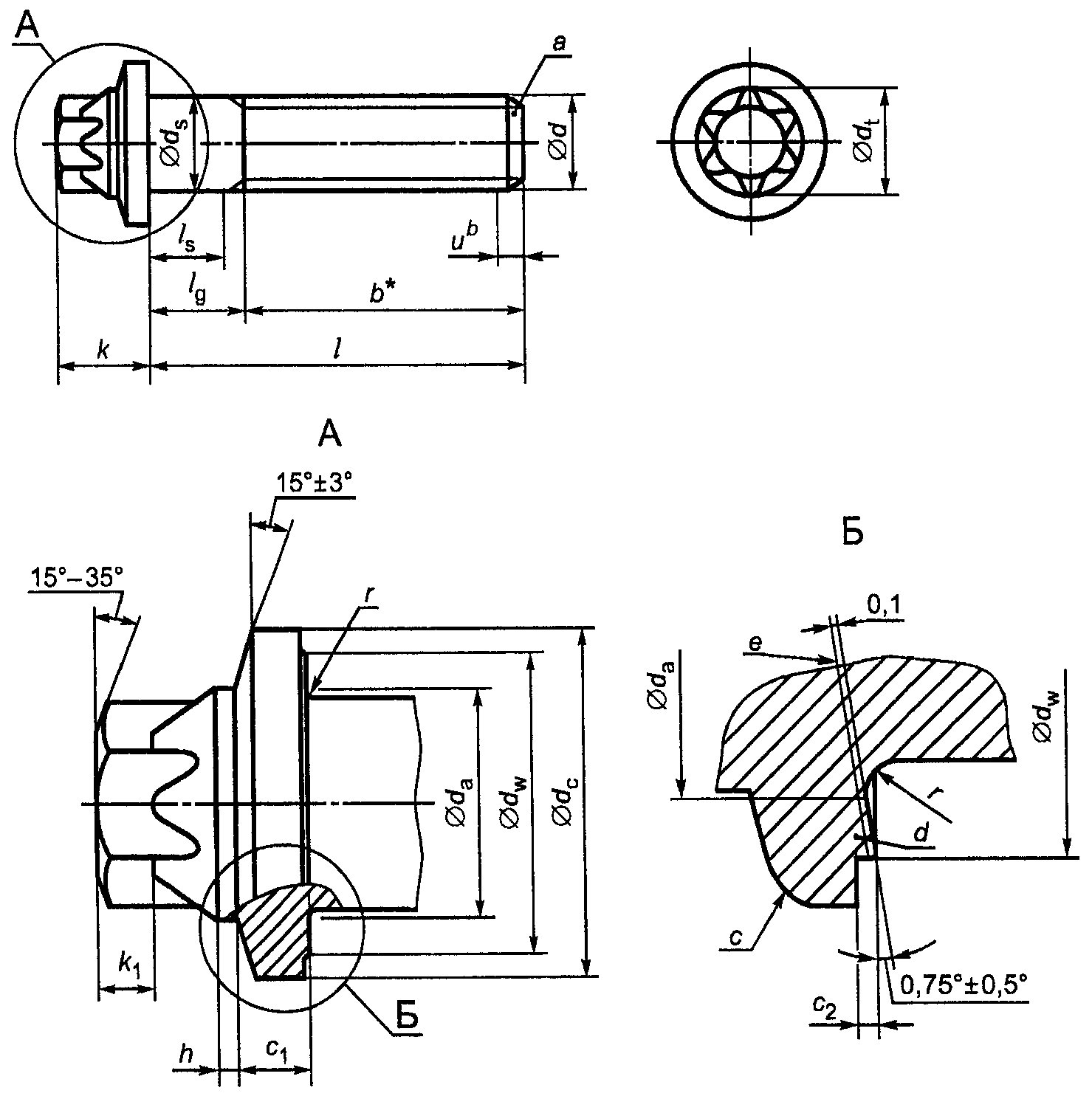

Рисунок 1 — Болт с полным цилиндрическим стержнем. Форма C

b) Болты длиной < 10d

a — конец с фаской по ГОСТ 12414; b — участок неполной

по таблице 1 имеют резьбу до головки a_{max} = 3P

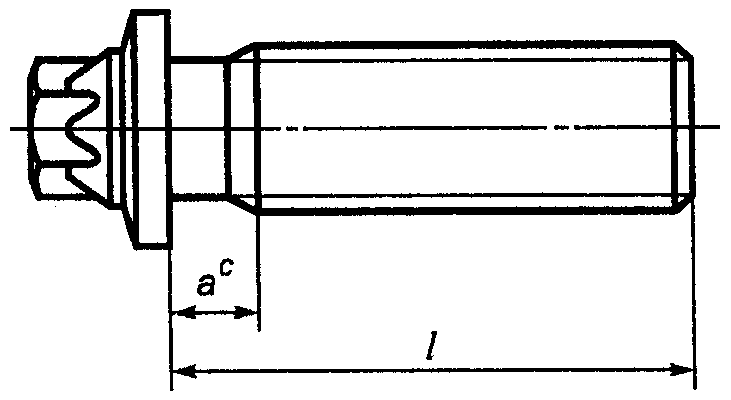

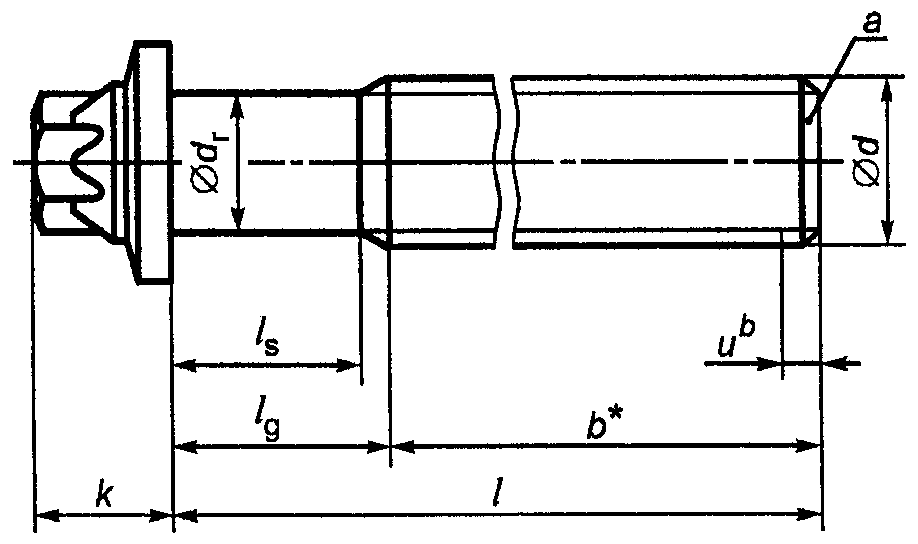

Рисунок 2 — Болт с уменьшенным цилиндрическим стержнем

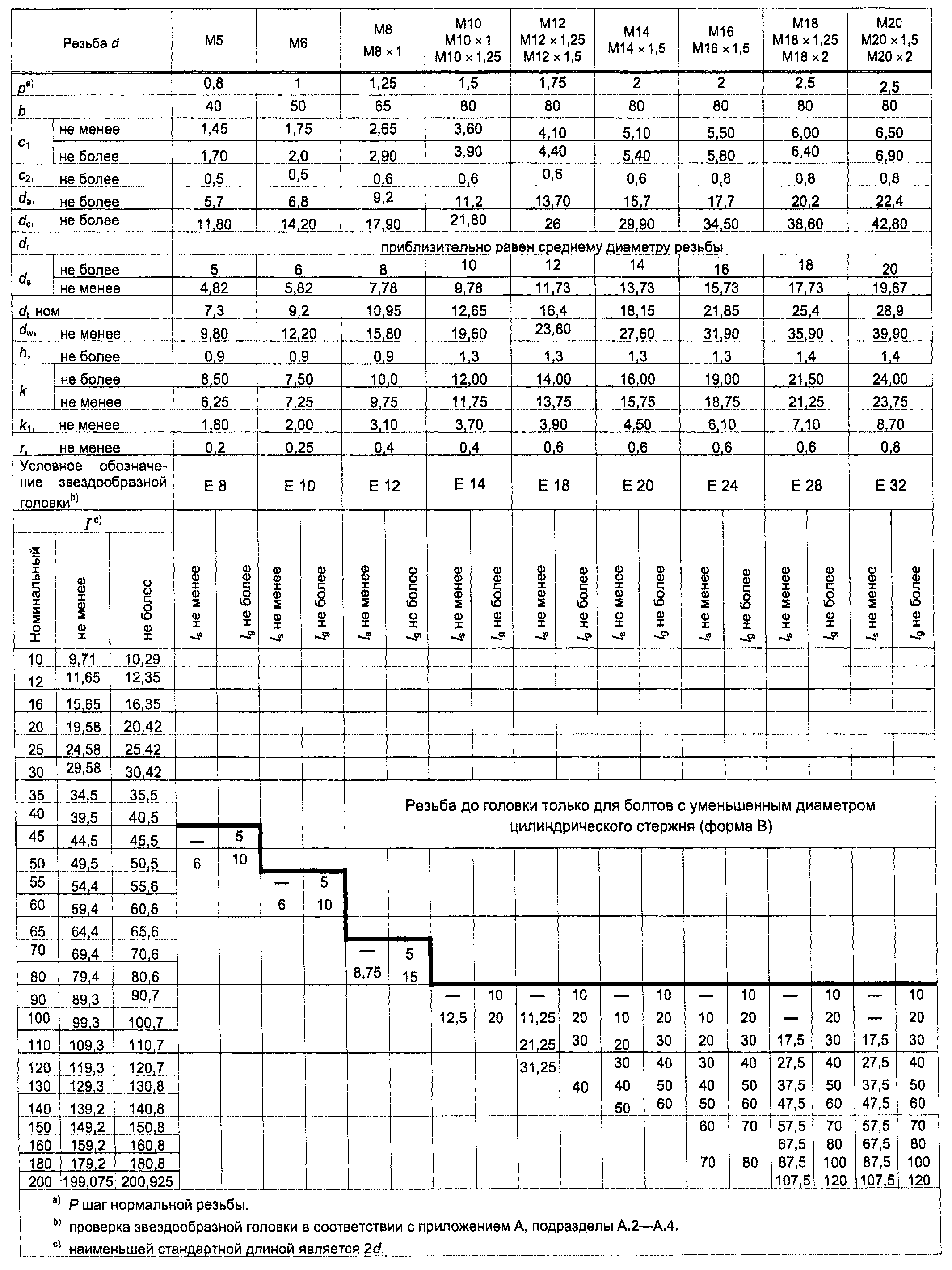

Таблица 1

Размеры в миллиметрах

5 Технические требования

Таблица 2

Пример условного обозначения болта со звездообразной головкой с большим фланцем, полным цилиндрическим стержнем (форма C), резьбой М10, номинальной длиной l = 110 мм и классом прочности 8.8:

То же, с уменьшенным цилиндрическим стержнем (форма B), резьбой М10, номинальной длиной l = 110 мм и классом прочности 8.8:

Обозначение формы и исполнения болта с дополнительными требованиями при заказе по ГОСТ 1759.0.

Приложение А (обязательное)

ПРОВЕРКА КАЛИБРАМИ ЗВЕЗДООБРАЗНОЙ ГОЛОВКИ

А.1 Общие положения

Проверку звездообразной головки выполняют проходными и непроходными калибрами в соответствии с рисунком А.1a) с размерами по рисунку А.2 и таблице А.1.

А.2 Проверка минимальной высоты зацепления ключом

Звездообразную головку, как указано на рисунке А.1b), вводят в калибр A.

Верхний край головки болтов должен быть на одном уровне с верхней поверхностью ступенчатого калибра или выступать над ним.

А.3 Проверка наружного диаметра dt звездообразной головки

Звездообразная головка должна входить на всю высоту зацепления ключом в калибр B, см. рисунок А.1c).

А.4 Проверка НЕ-проходным калибром звездообразной головки

Звездообразную головку, как указано на рисунке А.1d), вводят в калибр C. Верхняя поверхность головки болтов не должна выступать над верхней поверхностью калибра.

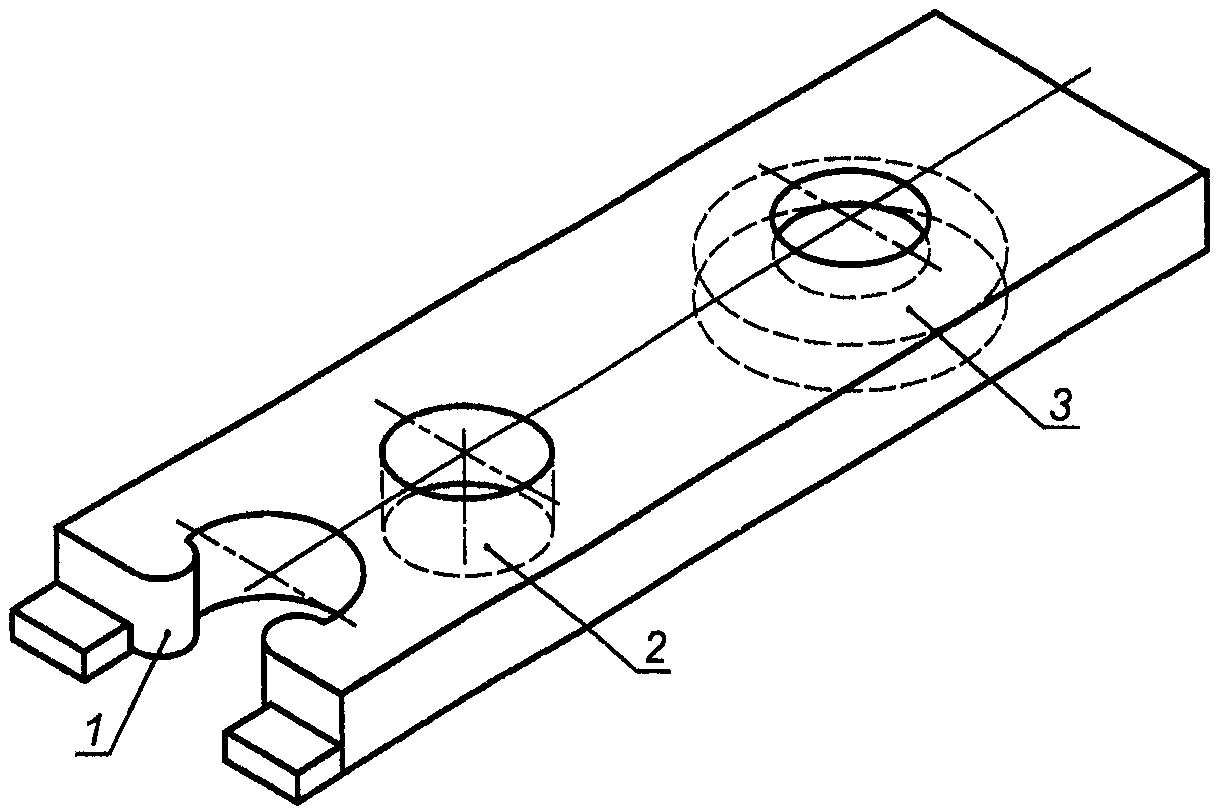

1 — калибр A; 2 — калибр B; 3 — калибр C

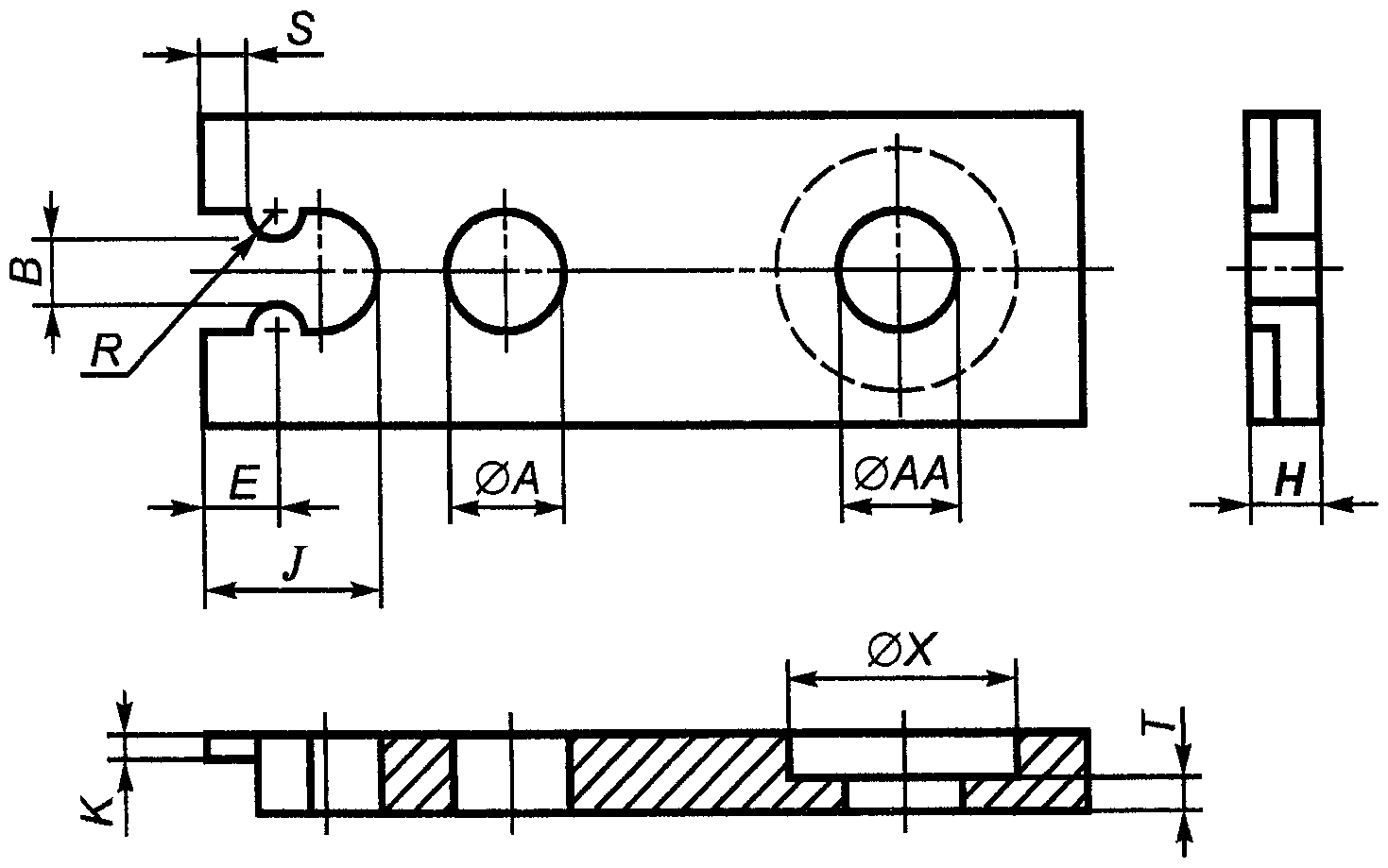

Рисунок А.1 — Проверка звездообразной головки
