НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БОЛТЫ ВЫСОКОПРОЧНЫЕ С ШЕСТИГРАННОЙ ГОЛОВКОЙ С УВЕЛИЧЕННЫМ РАЗМЕРОМ ПОД КЛЮЧ ДЛЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Hexagon bolts for high-strength structural bolting with large width across flats. Specifications

ISO 7411:1984 Hexagon bolts for high-strength structural bolting with large width across flats (thread lengths according to ISO 888) — Product grade C — Property classes 8.8 and 10.9 (MOD)

ГОСТ Р 52644-2006 (ИСО 7411:1984)

Группа Г31

ОКС 21.060.10;
ОКП 16 1000

Дата введения

1 января 2008 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен рабочей группой в составе Общества с ограниченной ответственностью «Научно-производственный центр мостов» (ООО «НПЦ мостов») и Закрытого акционерного общества «Центральный научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова (ЗАО „ЦНИИ ПСК им. Н.П. Мельникова“) на основе собственного аутентичного перевода стандарта, указанного в пункте 4.»

2. Внесен Техническим комитетом по стандартизации ТК 229 «Крепежные изделия».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. № 409-ст.

4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 7411:1984 «Болты с шестигранной головкой для высокопрочных конструкционных болтовых соединений с широкими гранями (длины резьб в соответствии с ИСО 888). Класс точности C. Классы прочности 8.8 и 10.9» (ISO 7411:1984 «Hexagon bolts for high-strength structural bolting with large width across flats (thread lengths according to ISO 888) — Product grade C — Property classes 8.8 and 10.9») путем внесения технических отклонений, объяснение которых приведено во Введении к настоящему стандарту.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

В настоящий стандарт включены следующие дополнительные по отношению к требованиям международного стандарта ИСО 7411:1984 требования, отражающие потребности национальной экономики Российской Федерации и особенности изложения национальных стандартов Российской Федерации (в соответствии с ГОСТ Р 1.5-2004), а именно приведены:

  • нормативные ссылки на национальные стандарты;
  • размеры болтов М42 и М48;
  • варианты конструктивного исполнения тела и головки болта;
  • длина резьбы болтов;
  • требования к толщине покрытия болтов;
  • пример условного обозначения болтов различного конструктивного исполнения тела и головки;
  • требования к значению коэффициента закручивания;
  • теоретическая масса болтов различного конструктивного исполнения тела и головки.

Из стандарта исключены размеры болтов М12. В стандарт не включены приложения A и B ИСО 7411:1984.

Указанные дополнительные требования включены в разделы 1, 2, 3, 4, 5, 6, 7 и Приложения А и Б настоящего стандарта на основании требований ГОСТ Р 1.5 к содержанию стандартов на продукцию, при этом модифицированные разделы выделены вертикальной полужирной линией, расположенной слева от измененного текста, замененный текст приведен в Приложении В, а текст, не включенный в стандарт, приведен в Приложении Г.

1. Область применения

&Настоящий стандарт распространяется на высокопрочные болты с шестигранной головкой с увеличенным размером под ключ (далее — болты), предназначенные для использования в металлических конструкциях, применяемых в строительстве и машиностроении и эксплуатируемые в макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом категории размещения 1 по ГОСТ 15150.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 9.316-2006. Единая система защиты от коррозии и старения. Покрытия термодиффузионные цинковые. Общие требования и методы контроля

ГОСТ Р 52627-2006 (ИСО 898-1:1999). Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ Р 52643-2006. Болты и гайки высокопрочные и шайбы для металлических конструкций. Общие технические условия

ГОСТ Р 52645-2006 (ИСО 4775:1984). Гайки высокопрочные шестигранные с увеличенным размером под ключ для металлических конструкций. Технические условия

ГОСТ Р 52646-2006 (ИСО 7415:1984). Шайбы к высокопрочным болтам для металлических конструкций. Технические условия

ГОСТ 9.306-85. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

ГОСТ 1759.0-87. Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82. Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.2-82. Болты, винты и шпильки. Дефекты поверхности и методы контроля

ГОСТ 12414-94 (ИСО 4753-83). Концы болтов, винтов и шпилек. Размеры

ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998). Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 19256-73. Стержни под накатывание метрической резьбы. Диаметры

ГОСТ 24705-2004 (ИСО 724:1993). Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 27148-86. Изделия крепежные. Выход резьбы. Сбеги, недорезы и проточки. Размеры.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Конструкция и размеры

Конструкция и размеры болтов должны соответствовать указанным на рисунке 1 и в таблице 1 (исполнение 1).

рис. 1

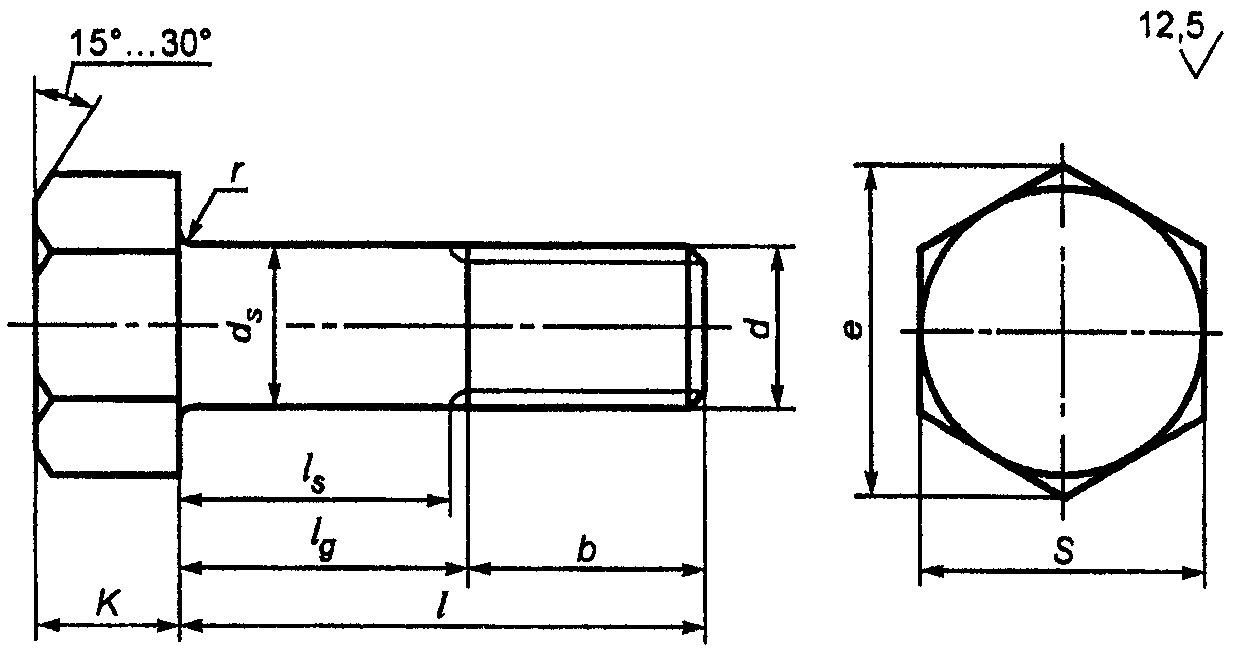

Рисунок 1

Таблица 1

Общие размеры

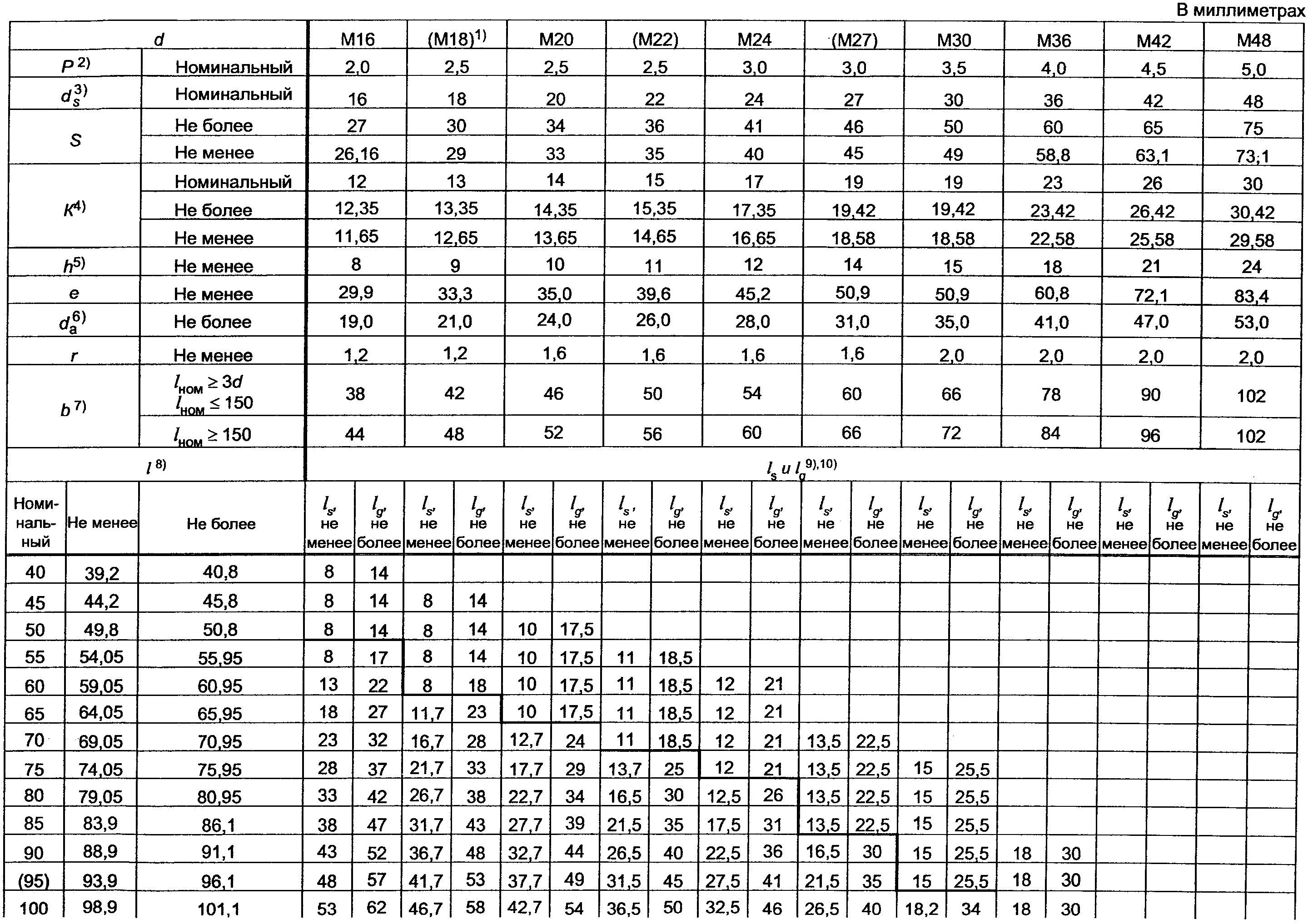

рис. 2

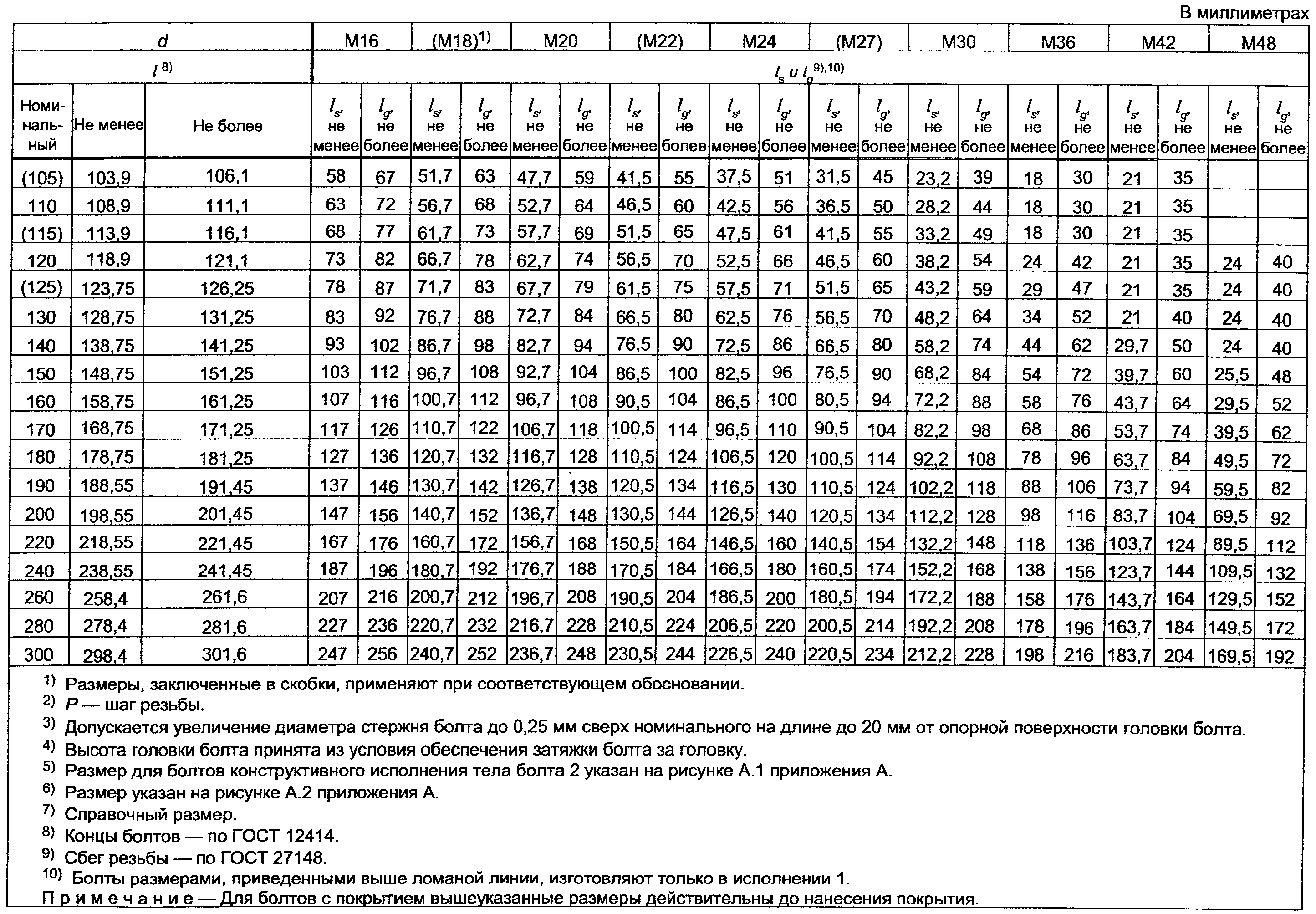

рис. 3

Допускается изготовлять тело болта в конструктивном исполнении 2 согласно Приложению А. Вариант конструктивного исполнения болтов выбирает потребитель.

Головки болтов изготовляют в конструктивном исполнении 1 (основное исполнение) согласно рисунку 1 или в конструктивных исполнениях 2, 3 и 4 согласно Приложению А. Вариант конструктивного исполнения головки определяет изготовитель.

Размеры болтов с различным видом исполнения тела и головки должны соответствовать указанным в таблице 1 и в Приложении А.

Болты могут быть изготовлены без покрытий или с покрытиями по ГОСТ Р 9.316 и ГОСТ 9.306. Предельная рекомендуемая толщина покрытий приведена в таблице 2.

Таблица 2

Предельная толщина покрытия

Диаметр резьбы, ммТолщина покрытия, мкм, не более
М1625
(М18)30
М20
(М22)
М2440
(М27)40
М3050
М36
М42
М48

Теоретическая масса болтов приведена в Приложении Б.

4. Технические требования

Таблица 3

Технические требования

МатериалСталь <1>
РезьбаПоле допуска6g
Национальный стандартГОСТ 1759.1, ГОСТ 24705, ГОСТ 16093
Механические свойстваКласс прочности <2>6.88.89.810.912.9
Национальный стандартГОСТ Р 52643 ГОСТ Р 52627
ДопускиКласс точностиВ
Национальный стандартГОСТ 1759.1
Качество поверхностиНациональный стандартГОСТ 1759.2
ПокрытиеНормальноеЧерная оксидная пленка <3>
ПроизвольноеЦинковое термодиффузионное по ГОСТ Р 9.316
Металлическое или неметаллическое неорганическое по ГОСТ 9.306
ПриемкаГОСТ Р 52643
Соответствующие гайкиГОСТ Р 52645
Соответствующие шайбыГОСТ Р 52646
<1> Рекомендуемые марки стали приведены в ГОСТ Р 52643. <2> Рекомендуемые классы прочности для болтов, имеющих различный диаметр резьбы и изготовленных из стали различных марок, приведены в ГОСТ Р 52643. <3> Черная оксидная пленка с тонким остаточным масляным покрытием означает нормальное качество поверхности, получаемое в результате термообработки.

5. Обеспечение затяжки болтов на заданное усилие

Для обеспечения затяжки болтового соединения на заданное усилие изготовитель должен гарантировать стабильный уровень качества поверхности резьбы, который характеризуется коэффициентом закручивания, зависящим от согласованного с потребителем вида покрытия и смазки, нанесенных на резьбу болта и/или гайки.

Болты считают годными к применению, если диапазон значений коэффициента закручивания резьбового соединения — болта и гайки составляет:

  • для крепежных изделий с нормальным покрытием и смазкой в соответствии с ГОСТ Р 52643: 0,14 — 0,20;
  • для крепежных изделий с произвольным покрытием: 0,11 — 0,20.

Порядок и методика проведения испытаний по определению коэффициента закручивания изложены в ГОСТ Р 52643.

6. Обозначение

Обозначение болтов выполняют в соответствии с ГОСТ 1759.0.

За наименованием изделия указывают варианты конструктивного исполнения тела и головки болта, типоразмер, класс прочности, климатическое исполнение, вид и толщину покрытия, обозначение настоящего стандарта. В условном обозначении болтов не указывают:

  • вариант конструктивного исполнения тела болта 1;
  • вариант конструктивного исполнения головки болта 1;
  • климатическое исполнение У;
  • отсутствие покрытия.

Примеры

Болт с шестигранной головкой с увеличенным размером под ключ с диаметром резьбы d = 24 мм, длиной l = 100 мм, конструктивного исполнения тела болта 1, конструктивного исполнения головки 1, класса прочности 10.9, климатического исполнения ХЛ:

Болт М24 x 100 10.9 ХЛ ГОСТ Р 52644-2006.

Болт с шестигранной головкой с увеличенным размером под ключ с диаметром резьбы d = 30 мм, длиной l = 100 мм, конструктивного исполнения тела болта 1, конструктивного исполнения головки 3, класса прочности 10.9, климатического исполнения У, с термодиффузионным цинковым покрытием (ТД) по ГОСТ Р 9.316 толщиной 10 мкм:

Болт 1.3 М30 x 100 10.9 ТД10 ГОСТ Р 52644-2006.

Болт с шестигранной головкой с увеличенным размером под ключ с диаметром резьбы d = 22 мм, длиной l = 75 мм, конструктивного исполнения тела болта 2, конструктивного исполнения головки 1, класса прочности 10.9, климатического исполнения У, с химическим фосфатным покрытием по ГОСТ 9.306 толщиной 10 — 15 мкм:

Болт 2.1 М22 x 75 10.9 хим. фос 10 — 15 ГОСТ Р 52644-2006.

7. Маркировка

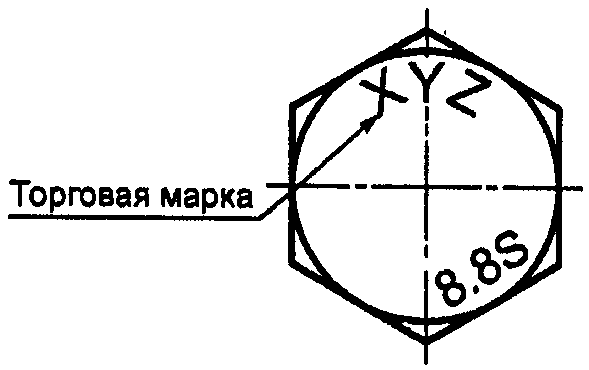

Маркировку высокопрочных конструкционных болтов выполняют выпуклой или вдавленной на верхней поверхности головки болта. Маркировка включает в себя:

  • обозначение класса прочности;
  • букву S для обозначения высокопрочного болта с шестигранной головкой с увеличенным размером под ключ;
  • идентификационную маркировку изготовителя.

В маркировке дополнительно должны быть указаны:

  • условный номер плавки;
  • буквы ХЛ для болтов климатического исполнения ХЛ.

При специальном обосновании допускается:

  • указывать взамен класса прочности группу материала в виде значения наименьшего временного сопротивления в ньютонах на квадратный миллиметр, соответствующего данному классу прочности, деленного на 9,81;
  • не указывать условный номер плавки;
  • не указывать букву S для обозначения высокопрочного болта с шестигранной головкой с увеличенным размером под ключ.&

Приложение А

(обязательное)

ДОПОЛНИТЕЛЬНЫЕ ВАРИАНТЫ КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ ТЕЛА

И ГОЛОВКИ БОЛТА

В настоящем приложении приведена информация о вариантах конструктивного исполнения тела и головки болтов, которые по согласованию с потребителем могут быть использованы в качестве альтернативы основному исполнению.

рис. 4

d_{2} \approx d_{\text{ср}} , где d_{\text{ср}} — средний диаметр резьбы
Предельные отклонения d_{2} — по ГОСТ 19256.
Радиус сопряжения резьбы и подголовка с гладким
стержнем — (d - d_{2})/2

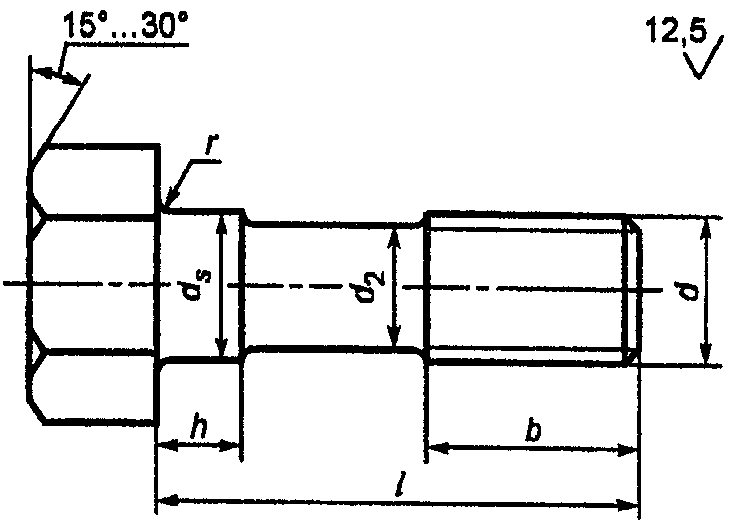

Рисунок А.1. Конструктивное исполнение тела болта 2

рис. 5

d_{W} \geq 0,95S

d_{0} \leq d + 2r

d_{1} = (0,95 - 1,05)S

K^{1} = 0,65K

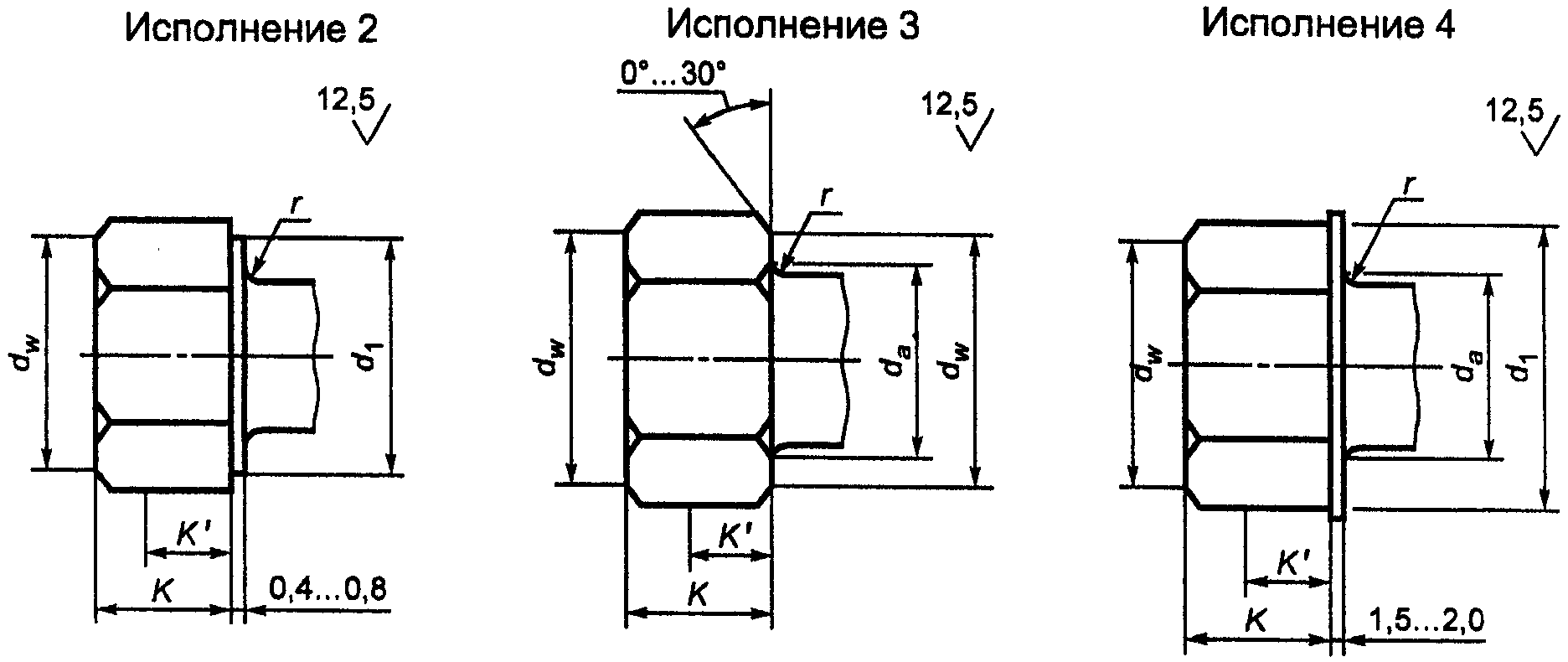

Рисунок А.2. Конструктивное исполнение головки болта

Приложение Б

(справочное)

ТЕОРЕТИЧЕСКАЯ МАССА БОЛТОВ (БЕЗ ЗАЩИТНОГО ПОКРЫТИЯ)

Таблица Б.1

Конструктивное исполнение тела болта — 1, головки — 1

Длина болта l, ммТеоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм
16(18)20(22)24(27)30364248
40111---------
45118151--------
50126161198-------
55134171211267------
60141180223282367-----
65149190235297386-----
70157200247312404538----
75164210259326421560621---
80172219271341438582648---
85180229283355456604676---
901882392953704736277031081--
(95)1952493073844916497301120--
1002032583193995086717581159--
(105)21026833141452569378511991723-
11021827834342854371581212381776-
(115)22628835544356073783912771830-
120233297367457578759867131618842462
(125)241307379472595781894135619372532
130249317391487612803921139519912602
140264336415516646847976147420982743
1502793564395456828911030155222052883
1602933734615727149321080162523043004
1703093934856017489761135170324123145
18032441250963078310201189178225193285
19034043253365981810641244186026263425
20035545155768885311081299193927333566
22038649060574792211961408209629483846
24041652965480599212851517225331624127
260447568702863106113031626241033774408
280478607750922113114611735256835914688
300509646798980120015491844272538064969

Примечание. Указанный в таблицах Б.1 - Б.6 номинальный диаметр резьбы, заключенный в скобки, применяют при соответствующем обосновании.

Таблица Б.2

Конструктивное исполнение тела болта — 1, головки — 2

Длина болта l, ммТеоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм
16(18)20(22)24(27)30364248
40112---------
45119152--------
50127162199-------
55135172212269------
60142181224284369-----
65150191236299388-----
70158201248314406541----
75165211260328423563623---
80173220272343440585650---
85181230284357458607678---
901892402963724756307051084--
(95)1962503083864936527321123--
1002042593204015106747601162--
(105)21126933241652769678712021728-
11021927934443054571881412411781-
(115)22728935644556274084112801835-
120234298368459580762869131918892468
(125)242308380474597784896135919422538
130250318392489614806923139819962608
140265337416518648850978147721032749
1502803574405476848941032155522102889
1602943744625747169351082162823093010
1703103944866037509791137170624173151
18032541351063278510231191178525243291
19034143353466182010671246186326313431
20035645255869085511111301194227383572
22038749160674992411991410209929533852
24041753065580799412881519225631674133
260448569703865106313061628241333824414
280479608751924113314641737257135964694
300510647799982120215521846272938114975

Таблица Б.3

Конструктивное исполнение тела болта — 1, головки — 3

Длина болта l, ммТеоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм
16(18)20(22)24(27)30364248
40116---------
45123157--------
50131167204-------
55139177217275------
60146186229290377-----
65154196241305396-----
70162206253320414551----
75169216265334431573633---
80177225277349448595660---
85185235289363466617688---
901932453013784836407151098--
(95)2002553133925016627421137--
1002082643254075186847701176--
(105)21527433742253570679712161747-
11022328434943655372882412551800-
(115)23129436145157075085112941854-
120238303373465588772879133319082495
(125)246313385480605794906137319612565
130254323397495622816933141220152635
140269342421524656860988149121222776
1502843624455536929041042156922292916
1602983794675807249451092164223283037
1703143994916097589891147172024363178
18032941851563879310331201179925433318
19034543853966782810771256187726503458
20036045756369686311211311195627573599
22039149661175593212091420211329723879
240421535660813100212981529227031864160
260452574708871107113161638242734014441
280483613756930114114741747258536154721
300514652804988121015621856274238305002

Таблица Б.4

Конструктивное исполнение тела болта — 2, головки — 1

Длина болта l, ммТеоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм
16(18)20(22)24(27)30364248
40----------
45----------
50----------
55133---------
60139178--------
65147188233-------
70154197244310------
75160206255323------
80168214266337434-----
85175223277350451-----
90183232288364466622----
(95)189241300377483642----
100196250311391499663750---
(105)203259322405514683775---
1102102683334185317048001225--
(115)21827734443254672482512591827-
120224285355444563745851129318762468
(125)231294366458579765876132819242533
130239303377472594785901136219732598
140252321399499626826952143120702730
1502663394215266598671002149921672861
1602803554425526909071050156822622978
1702943744645797219481101163623603110
1803083914866067539891151170524573240
19032340950863378510301202177325543371
20033742653066081810701253184226513503
22036546257571588111521354197928463764
24039349862076894612351455211630404027
260421533664822100912471556225332354289
280450569708877107313981657239134294551
300479604752931113714801758252836244813

Таблица Б.5

Конструктивное исполнение тела болта — 2, головки — 2

Длина болта l, ммТеоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм
16(18)20(22)24(27)30364248
40----------
45----------
50----------
55134---------
60140180--------
65148189234-------
70155198245312------
75161207257325------
80169215268338436-----
85176224279351453-----
90183233290365468625----
(95)190242301378485645----
100197251312392501665753---
(105)204260323406516686778---
1102112693344195337068031228--
(115)21827834543354872782712621831-
120225286356446565747853129618802474
(125)232295367460581768878133119282539
130240304378474596788903136519772604
140253322400501628829954143420742736
1502673404225286618701004150221712867
1602813564435546929101053157122662984
1702953754655817239501104163923643116
1803093924876087559911154170824613247
19032441051063478710321205177625583377
20033842753266182010731256184526553509
22036646357671688311551356198228503770
24039449962177094812381457211930444033
260422534665824101112491558225632394295
280451570709878107514011659239434334557
300479605753932113914831760253136284819

Таблица Б.6

Конструктивное исполнение тела болта — 2, головки — 3

Длина болта l, ммТеоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм
16(18)20(22)24(27)30364248
40----------
45----------
50----------
55137---------
60144184--------
65151193239-------
70159202250318------
75165211261331------
80172220272345445-----
85180229283358461-----
90187238294372477635----
(95)193247305384493656----
100201255316398509676762---
(105)207264327412525697787---
1102152733384255417178121242--
(115)22228335043955773783712761851-
120228291361452573758863131019002501
(125)236300372466589778888134519482566
130243309383480605799913137919972631
140257326405507636840964144820942763
1502713454275346698801014151621912894
1602843614485607009201062158522863011
1702993794705877319611113165323843143
18031339649261476410021163172224813273
19032841551464179610431214179025783404
20034143253666782810841265185926753536
22037046858072289111651366199628703797
24039750362677695612481467213330644060
260426539670830101912601568227032594322
280454574714884108414121669240834534584
300483610758938114714931770254536484846

Приложение В

(справочное)

РАЗДЕЛЫ ИСО 7411:1984, КОТОРЫЕ ПРИМЕНЕНЫ В НАСТОЯЩЕМ
СТАНДАРТЕ С МОДИФИКАЦИЕЙ ИХ СОДЕРЖАНИЯ ДЛЯ УЧЕТА
ОСОБЕННОСТЕЙ НАЦИОНАЛЬНОЙ СТАНДАРТИЗАЦИИ

1. Объем и сфера применения

Данный международный стандарт содержит требования к высокопрочным болтам с шестигранной головкой с увеличенным размером под ключ классов прочности 8.8 и 10.9 с метрической резьбой размерами от М12 до М36 включительно, с длиной в соответствии с ИСО 888.

Если в особых случаях необходимы другие требования, чем приведенные в данном международном стандарте, их рекомендуется принимать по другим международным стандартам, например ИСО 261, ИСО 898 и ИСО 965.

Болты, соответствующие данному международному стандарту, в сочетании с гайкой по ИСО 4775 разработаны для резьбового соединения с высокой надежностью от разрушения вследствие среза резьбы при превышении усилий затягивания гайки. Это относится к болтам всех классов прочности и классов точности, за исключением болтов 8,8S U и 10,9S U (см. раздел 7), что может быть принято соглашением между потребителем и изготовителем. Болты 8,8S U и 10,9S U следует использовать с оцинкованными гайками с полем допуска 6H по ИСО 4775. При этом резьбовые соединения этих крепежных изделий могут разрушаться в результате среза резьбы при превышении усилия затягиваний гайки.

Примечание. Необходимо обратить внимание на важность обеспечения того, чтобы гайки были использованы правильно, если требуется получить удовлетворительные результаты. Для дачи рекомендаций о правильном выборе необходимо привести ссылку на соответствующий код болтового соединения.

2. Нормативные ссылки

ИСО 261. Резьба метрическая ИСО общего назначения. Основные размеры

ИСО 888. Болты, винты и шпильки. Номинальные длины и длины резьбы ИСО для болтов общего назначения

ИСО 898. Механические свойства крепежных изделий из углеродистой и легированной стали

ИСО 965. Резьба метрическая ИСО общего назначения. Отклонения для конструкционных размеров

ИСО 1461. Металлические покрытия. Электролитические защитные покрытия на изделиях из черных металлов, нанесенные погружением в электролит. Требования

ИСО 3269. Крепежные изделия. Приемочный контроль

ИСО 4753. Крепежные изделия. Концы деталей с наружной метрической резьбой ИСО

ИСО 4759-1. Допуски для крепежных изделий. Часть 1. Болты, винты и гайки с диаметрами резьбы от 1,6 до 150 мм и классов точности A, B, и C

ИСО 4775. Гайки шестигранные высокопрочные с увеличенным размером под ключ для конструкций. Класс точности B. Классы прочности 8 и 10.

3. Размеры

Таблица 1

Общие размеры <1>

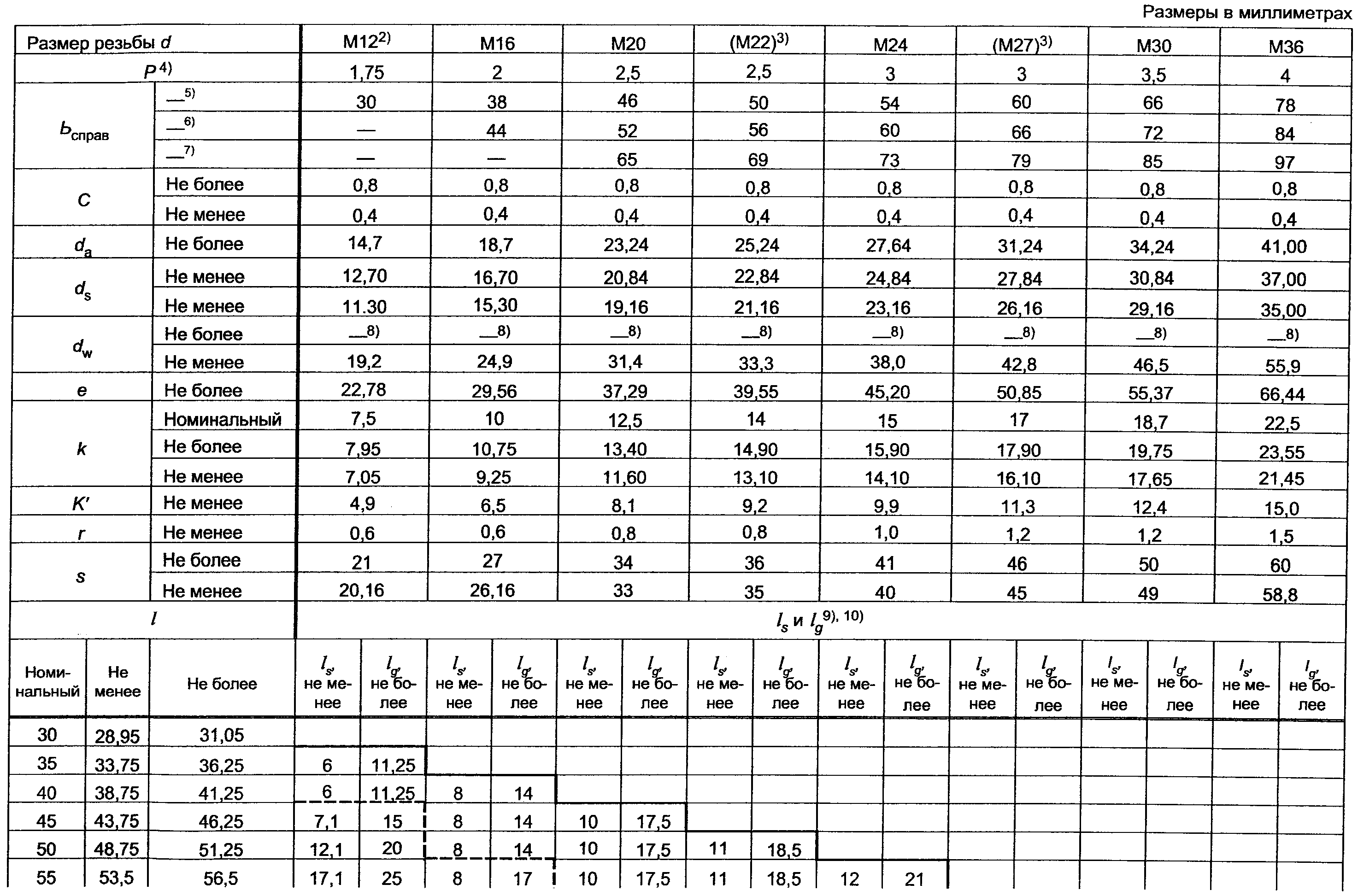

рис. 6

Окончание таблицы 1

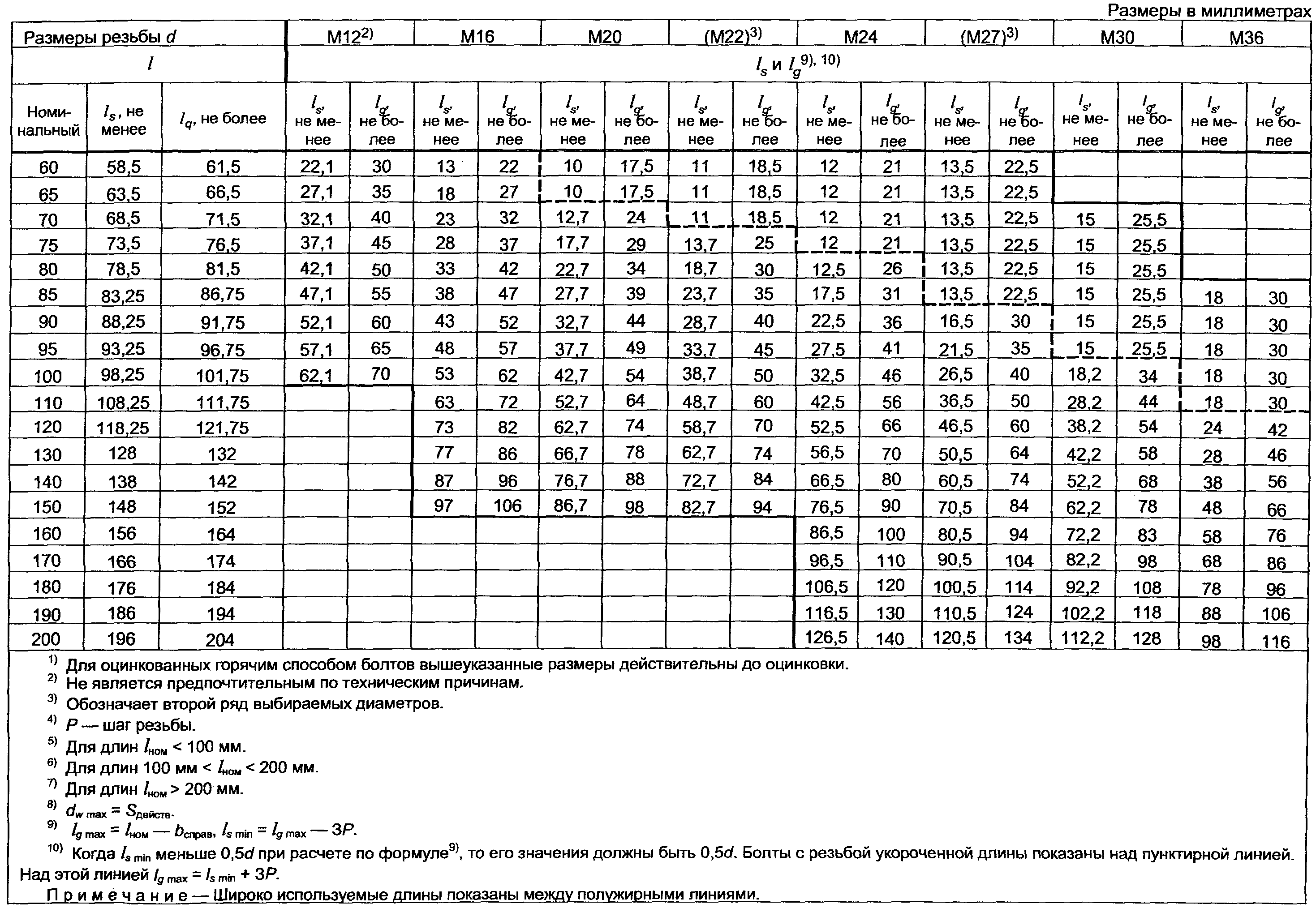

рис. 7

4. Технические требования и ссылочные стандарты

Таблица 2

Технические требования и ссылочные стандарты

МатериалСталь
РезьбаПоле допуска6g <1>
Международный стандартИСО 261, ИСО 965
Механические характеристикиКласс прочности8.810.9
Международный стандартИСО 898-1
Качество поверхностиНормальноеЧерная оксидная пленка <2>
Произвольное <3>Цинковое электролитическое покрытие <4>Цинковое электролитическое покрытие <5>
Кадмиевое электролитическое покрытие <4>Кадмиевое электролитическое покрытие <5>
Цинковое горячее покрытиеЦинковое горячее покрытие <6>
ДопускиКласс точностиC, за исключением: c, d (0,95 s ) и r. w min min Допуски для длин свыше 180 мм: +/- 4,0 мм
Международный стандартИСО 4759-1
Приемочный контрольПроцедуру приемки см. в ИСО 3269
Соответствующие гайкиИСО 4775
Соответствующие шайбы с прямым отверстиемИСО 7415
Соответствующие шайбы со скошенным отверстиемИСО 7416
<1> Заданное поле допуска действительно до нанесения покрытия гальваническим или горячим способом. По соглашению между потребителем и изготовителем также могут быть поставлены болты, оцинкованные горячим способом, имеющие параметры резьбы, контроль которых осуществляют после нанесения покрытия с помощью гониометра на основе базового размера резьбы. Размер резьбы уменьшен до нанесения резьбы по классу допуска 6az для последующего нанесения цинкового покрытия погружением в расплав. Эти болты обозначают и маркируют как 8.8S или 10.9S U (см. также разделы 6 и
7 ИСО 7412:1984). Класс допуска 6az находится в стадии подготовки, однако временно размеры резьбы винтов приведены в Приложении A (см. Приложение
Г настоящего стандарта. — Прим. перев.). <2> Черная оксидная пленка с легким масляным покрытием означает нормальное качество поверхности, получаемое в результате изготовления.
<3> Нанесение других покрытий может быть согласовано между потребителем и изготовителем при условии, что эти покрытия не ухудшают механических характеристик.
<4> Предмет будущего международного стандарта. <5> Могут потребоваться меры предосторожности во избежание водородного охрупчивания. Необходимо привести ссылку на будущий международный стандарт, относящийся к гальваническим покрытиям резьбовых деталей.
<6> Могут потребоваться меры предосторожности во избежание водородного охрупчивания.

5. Смазочное покрытие для крепежных изделий

с цинковым покрытием

При наличии на крепежных изделиях покрытий, нанесенных гальваническим или горячим способом, изготовитель должен нанести на болты или гайки смазку для предотвращения заедания в резьбовом соединении. Информация о правилах испытания эффективности смазки приведена в Приложении B (см. Приложение Г настоящего стандарта. — Прим. перев.).

6. Обозначение

Пример обозначения высокопрочного конструкционного болта с большой шестигранной головкой и длиной резьбы в соответствии с ИСО 888 для диаметра резьбы d = М16, номинальной длиной l = 80 мм и класса прочности 8.8:

Болт с шестигранной головкой ISO 7412 — М16 x 80 — 8.8.

Примечания. 1. При наличии на поверхности болта покрытия его обозначение должно быть включено в обозначение болта.

2. Для болтов с резьбой уменьшенного размера к обозначению добавляют букву U (см. раздел 7).

7. Маркировка

Маркировку высокопрочных конструкционных болтов выполняют следующим образом:

а) символы обозначения:

  1. маркировка класса прочности в соответствии с ИСО 898-1;

  2. буква S для обозначения высокопрочного болта с шестигранной головкой с увеличенным размером под ключ для металлических конструкций;

  3. буква U для обозначения случаев, когда по соглашению между изготовителем и потребителем болты были изготовлены с уменьшенной перед нанесением покрытия резьбой;

Примеры

8.8S или 10.9S U, или

8.8S U или 10.9S U;

б) идентификационная маркировка изготовителя.

Допускается маркировку выполнять выпуклой либо вдавленной на верхней поверхности головки болта.

Пример маркировки болта

рис. 8

Приложение Г

(справочное)

ТЕКСТ ПРИЛОЖЕНИЙ A И B МЕЖДУНАРОДНОГО СТАНДАРТА
ИСО 7411:1984, НЕ ВКЛЮЧЕННЫХ В НАСТОЯЩИЙ СТАНДАРТ
В СВЯЗИ С НЕЦЕЛЕСООБРАЗНОСТЬЮ ИХ ПРИМЕНЕНИЯ
В НАЦИОНАЛЬНОЙ СТАНДАРТИЗАЦИИ

Приложение A

Отклонения для наружной резьбы класса допуска 6az

В настоящем приложении приведена информация о предельных размерах винтовых резьб с классом допуска на резьбу 6az для болтов с цинковым покрытием, полученным путем погружения в расплав. Предельные размеры, приведенные в таблице 3, действительны до нанесения гальванического покрытия погружением. После нанесения покрытия резьба болтов должна пройти приемку с помощью гониометра по базовому размеру, т.е. отклонению h.

Таблица 3

Предельные размеры винтовой резьбы для класса допуска 6az

Размеры в миллиметрах

Размер резьбы dДлина, занимаемая резьбойНаибольший диаметрСредний диаметрНаименьший диаметрРадиус впадины профиля
Не менееНе болееНе болееНе менееНе болееНе менееНе более <1>Не менее
М12 М16 М20 (М22) М24 (М27) М30 М366 8 10 10 12 12 15 1818 24 30 30 36 36 45 5311,665 15,660 19,650 21,650 23,640 26,640 29,630 35,62011,400 15,380 19,315 21,315 23,265 26,265 29,205 35,14510,528 14,361 18,026 20,026 21,691 24,691 27,357 33,02210,378 14,201 17,856 19,856 21,491 24,491 27,145 32,7989,771 13,495 16,944 18,944 20,392 23,392 25,841 31,2900,175 0,200 0,250 0,250 0,300 0,300 0,350 0,400
<1> Относится к воображаемому соосному цилиндру, проходящему через точки, где перестает действовать требование прямолинейности боковых поверхностей.

Отклонение az в микрометрах определено по формуле: es_{az} = - (300 + 20P) .

Приложение B
Испытание для предотвращения заедания для крепежных
изделий с электролитическим или горячим

цинковым покрытием

Метод испытания эффективности смазочного покрытия для крепежных деталей с покрытием, нанесенным гальваническим или горячим способом, заключается в следующем:

a) Испытание следует проводить на болтах и гайках, подготовленных изготовителем в соответствии с условиями поставки, а также имеющих смазочное покрытие согласно требованиям раздела 5. Нанесение дополнительного покрытия не допускается. В случаях, когда оба вышеупомянутых критерия не могут быть выполнены, порядок проведения испытания определяется соглашением между изготовителем и потребителем. Тем не менее, смазочное покрытие должно быть нанесено. Если испытание проводит потребитель, то испытание должно быть проведено немедленно после получения болтов и гаек от изготовителя.

b) Болт с гайкой и шайбой, выбранные для испытания, должны быть помещены в стальное соединение (при этом шайба должна находиться непосредственно под гайкой) такой общей толщины, чтобы между несущей поверхностью головки болта и гайкой располагались бы не менее шести полных витков резьбы. Диаметр отверстий болтового соединения должен превосходить диаметр резьбы болта на 1 — 2 мм.

c) Гайка первоначально должна быть затянута не менее чем на 10% заданной нормативной нагрузки на болт. При первоначальном затягивании необходимо отметить положение болта и гайки для того, чтобы обозначить начальную точку измеряемого вращательного движения. В ходе вращения гайки вращение болта должно быть исключено, а окончательное напряжение должно быть достигнуто без остановки движения гайки. Гайка должна вращаться в соответствии с требованиями таблицы 4 из исходной точки затягивания без разрушения болта либо сдирания верхнего слоя болта, либо срыва резьбы.

Таблица 4

Требования к вращению гайки

Длина болта (номинальная) Вращение гайки (минимальное)
l < 2d 180°
2d < l <= 3d 240°
3d < l <= 4d 300°
4d < l <= 8d 360°
l > 8d 420°

Данное испытание может быть заменено на альтернативное по соглашению между изготовителем и потребителем.

Приложение Д

(справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ
НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ,
ИСПОЛЬЗОВАННЫМ В НАСТОЯЩЕМ СТАНДАРТЕ
В КАЧЕСТВЕ НОРМАТИВНЫХ ССЫЛОК

Таблица Д.1

Обозначение ссылочного национального стандарта Российской ФедерацииОбозначение и наименование ссылочного международного стандарта и условное обозначение степени его соответствия ссылочному национальному стандарту
ГОСТ Р 9.316-2006ИСО 10683:2000. Детали крепежные. Неэлектролитические цинковые покрытия (NEQ)
ГОСТ Р 52627-2006 (ИСО 898-1:1999)ИСО 898-1:1999. Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 1. Болты, винты и шпильки (MOD)
ГОСТ Р 52643-2006ИСО 4775:1984. Гайки шестигранные для высокопрочных конструкционных болтовых соединений с широкими гранями. Класс точности B. Классы прочности 8 и 10 (NEQ) ИСО 7411:1984. Болты с шестигранной головкой для высокопрочных конструкционных болтовых соединений с широкими гранями (длины резьб в соответствии с ИСО 888). Класс точности C. Классы прочности 8.8 и 10.9 (NEQ) ИСО 7415:1984. Шайбы плоские для высокопрочных строительных болтов закаленные и отпущенные (NEQ) ИСО 3269:2000. Изделия крепежные. Приемочный контроль (NEQ)
ГОСТ Р 52645-2006 (ИСО 4775:1984)ИСО 4775:1984. Гайки шестигранные для высокопрочных конструкционных болтовых соединений с широкими гранями. Класс точности B. Классы прочности 8 и 10 (MOD)
ГОСТ Р 52646-2006 (ИСО 7415:1984)ИСО 7415:1984. Шайбы плоские для высокопрочных строительных болтов закаленные и отпущенные (MOD)
ГОСТ 9.306-85ИСО 9717:1990. Покрытия конверсионные фосфатные по металлу. Методы определения характеристик (NEQ)
ГОСТ 1759.0-87ИСО 8992:2005. Изделия крепежные. Общие требования для болтов, винтов, шпилек, гаек (NEQ)
ГОСТ 1759.1-82ИСО 4759-1:2000. Допуски крепежных изделий. Часть 1. Болты, винты и гайки с диаметром резьбы от 1,6 до 150 мм и классов точности A, B и C (MOD)
ГОСТ 1759.2-82ИСО 6157-1:1998. Изделия крепежные. Несплошности поверхности. Часть I. Болты, винты и шпильки общего назначения (MOD)
ГОСТ 12414-94 (ИСО 4753-83)ИСО 4753:1999. Изделия крепежные. Концы крепежных деталей с наружной метрической резьбой ИСО (NEQ)
ГОСТ 15150-69МЭК 721-3-4:1994. Классификация внешних условий. Часть 3. Классификация групп внешних параметров и их жесткостей. Стационарное применение в местах, не защищенных от погодных условий (MOD)
ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998)ИСО 965-1:1998. Резьбы метрические ИСО общего назначения. Допуски. Часть 1. Общие положения и основные данные (MOD) ИСО 965-3:1998. Резьбы метрические ИСО общего назначения. Допуски. Часть 3. Предельные отклонения для конструкционных резьб (MOD)
ГОСТ 19256-73-
ГОСТ 24705-2004 (ИСО 724:1993)ИСО 724:1993. Резьбы метрические ИСО общего назначения. Основные размеры (MOD)
ГОСТ 27148-86ИСО 3508:1976. Сбеги резьб, соответствующих ИСО 261 и ИСО 262 для крепежных изделий (NEQ) ИСО 4755:1983. Изделия крепежные. Резьбовые проточки для наружной метрической резьбы ИСО (NEQ)
Примечание. В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:
- MOD — модифицированные стандарты;
- NEQ — неэквивалентные стандарты.
