ГОСТ 21930-76. Припои оловянно-свинцовые в чушках. Технические условия

Государственный комитет СССР по стандартам · № ГОСТ 21930-76Действующий акт

(утв. Постановлением Госстандарта СССР от 16.06.1976 № 1448)

(ред. от 06.07.1990)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 16 июня 1976 г. № 1448

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРИПОИ ОЛОВЯННО-СВИНЦОВЫЕ В ЧУШКАХ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Tin-lead solders in pigs. Specifications

ГОСТ 21930-76

Группа В51

ОКП 17 2300

Срок действия

с 1 января 1978 года
до 1 января 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Исполнители: В.А. Аршинников; 3.Я. Каменецкая; А.И. Даутова.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 16.06.1976 № 1448.

3. Взамен ГОСТ 1499-70 в части чушек.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 12.0.004-79	2а.8
ГОСТ 12.1.005-76	2а.3; 2а.4
ГОСТ 12.1.007-76	2а.1; 2а.4
ГОСТ 12.3.009-76	2а.6
ГОСТ 12.4.003-80	2а.9
ГОСТ 12.4.023-84	2а.9
ГОСТ 12.4.028-76	2а.9
ГОСТ 1429.0-77	2а.7
ГОСТ 1429.0-77 - ГОСТ 1429.15-77	4.4
ГОСТ 2991-85	5.1а
ГОСТ 6613-86	4.3
ГОСТ 10354-82	5.1а
ГОСТ 14192-77	5.2
ГОСТ 18477-79	5.1а
ГОСТ 21140-88	5.1а
ГОСТ 21399-75	2а.6; 5.1а
ГОСТ 21929-76	2а.6; 5.1а
ГОСТ 24231-80	4.2
ГОСТ 26645-85	2.2
СНиП II-92-76	2а.10

5. Срок действия продлен до 01.01.1993 Постановлением Госстандарта СССР от 11.06.1987 № 1996.

6. Переиздание (февраль 1987 г.) с Изменениями № 1, 2, утвержденными в декабре 1982 г., июне 1987 г. (ИУС 3-83, 9-87).

Настоящий стандарт распространяется на оловянно-свинцовые припои в чушках, применяемые для лужения и пайки деталей.

Абзац исключен с 1 января 1991 года. - Изменение № 3, утв. Постановлением Госстандарта СССР от 06.07.1990 № 2139.

(Измененная редакция, Изм. № 1, 2).

1. МАРКИ

1.1 В зависимости от химического состава оловянно-свинцовые припои изготавливаются следующих марок:

бессурьмянистые — ПОС 90, ПОС 61, ПОС 40, ПОС 30, ПОС 10, ПОС 61М, ПОСК 50-18, ПОСК 2-18;

малосурьмянистые — ПОССу 61-0,5, ПОССу 50-0,5, ПОССу 40-0,5, ПОССу 35-0,5, ПОССу 30-0,5, ПОССу 25-0,5, ПОССу 18-0,5;

сурьмянистые — ПОСу 95-5, ПОССу 40-2, ПОССу 35-2, ПОССу 30-2, ПОССу 25-2, ПОССу 18-2, ПОССу 15-2, ПОССу 10-2, ПОССу 8-3, ПОССу 5-1, ПОССу 4-6, ПОССу 4-4.

Примеры условных обозначений:

Припой в чушках марки ПОС 40:

Припой Ч ПОС 40 ГОСТ 21930-76

То же, марки ПОССу 18-0,5:

Припой Ч ПОССу 18-0,5 ГОСТ 21930-76

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Припои оловянно-свинцовые в чушках изготовляют в соответствии с требованиями настоящего стандарта по технологической инструкции, утвержденной в установленном порядке.

Химический состав припоев должен соответствовать требованиям таблицы.

(Измененная редакция, Изм. № 1, 2).

Марка припоя

Код ОКП

Массовая доля, %

основных компонентов

примесей, не более

олово

сурьма

кадмий

медь

свинец

сурьма

медь

висмут

мышьяк

железо

никель

сера

цинк

алюминий

свинец

Бессурьмянистые

ПОС 90	17 2311 1100 04	89 — 91	-	-	-	Остальное	0,05	0,05	0,1	0,01	0,02
	ПОС 61	17 2312 1100 10	59 — 61	-	-	-	То же	0,05	0,05		0,02
ПОС 40	17 2314 1100 00	39 — 41	-	-	-	«»	0,05	0,05		0,02
ПОС 30	17 2321 1100 09	29 — 31	-	-	-	«»	0,05	0,05		0,02
ПОС 10 ПОС 61М ПОСК 50-18	17 2326 1100 06 17 2312 1200 07 17 2313 1200 02	9 — 10 59 — 61 49 — 51	- — -	- — 17 — 19	- 1,2 — 2,0 -	« » «»	0,05 0,20 0,20	0,05 — 0,08		0,02 0,01 0,03
ПОСК 2-18	17 2343 1100 09	1,8 — 2,3	-	17,5 — 18,5	-	«»	0,05	0,05		0,01

Малосурьмянистые

ПОССу 61-0,5	17 2312 1400 01	59 — 61	0,05 — 0,5	-	-	Остальное	-	0,05	0,1	0,02	0,02
	ПОССу 50-0,5	17 2313 1100 05	49 — 51		-	-	То же		0,05		0,02
ПОССу 40-0,5	17 2314 1200 08	39 — 41		-	-	«»		0,05		0,02
ПОССу 35-0,5	17 2315 1200 03	34 — 36		-	-	«»		0,05		0,02
ПОССу 30-0,5	17 2321 1200 06	29 — 31		-	-	«»		0,05		0,02
ПОССу 25-0,5	17 2322 1200 01	24 — 26		-	-	«»		0,05		0,02
ПОССу 18-0,5	17 2323 1100 10	17 — 18		-	-	«»		0,05		0,02

Сурьмянистые

ПОСу 95-5	17 2311 1200 01	Остальное	4,0 — 5,0	- -	- -	- Остальное	-	0,05	0,1	0,04	0,02	0,02	0,02	0,002	0,002	0,07
ПОССу 40-2	17 2314 1300 05	39 — 41	1,5 — 2,0	- -	- -	- Остальное	-	0,08	0,2	0,02	0,02	0,08	0,02	0,002	0,002	-
ПОССу 35-2	17 2315 1300 00	34 — 36	1,5 — 2,0	-	-	То же		0,08		0,02
ПОССу 30-2	17 2321 1300 03	29 — 31	1,5 — 2,0	-	-	«»		0,08		0,02
ПОССу 25-2	17 2322 1300 09	24 — 26	1,5 — 2,0	-	-	«»		0,08		0,02
ПОССу 18-2	17 2323 1200 07	17 — 18	1,5 — 2,0	-	-	«»		0,08		0,02
ПОССу 15-2	17 2324 1100 05	14 — 15	1,5 — 2,0	-	-	«»		0,08		0,02
ПОССу 10-2	17 2326 1200 03	9 — 10	1,5 — 2,0	-	-	«»		0,08		0,02
ПОССу 8-3	17 2326 1300 00	7 — 8	2,0 — 3,0	-	-	«»		0,1		0,05
ПОССу 5-1	17 2327 1100 01	4 — 5	0,5 — 1,0	-	-	«»		0,08		0,02
ПОССу 4-6	17 2327 1200 09	3 — 4	5,0 — 6,0	-	-	«»		0,1		0,05
ПОССу 4-4	17 2327 1300 06	3 — 4	3,0 — 4,0	-	-	«»		0,1		0,05

Примечания. 1. По требованию потребителя массовая доля мышьяка в бессурьмянистых припоях марок ПОС 61, ПОС 40 и ПОС 30 должна быть не более 0,01%.

2. В сурьмянистых припоях марок ПОССу 40-2, ПОССу 30-2 и ПОССу 18-2, применяемых в автомобилестроении, допускается массовая доля меди до 0,1% и мышьяка — до 0,05%.

(Измененная редакция, Изм. № 2).

3. Содержание примесей железа, серы, никеля, цинка и алюминия обеспечивается технологией изготовления.

2.2. Форма чушек припоев всех марок должна соответствовать указанным на черт. 1 - 3. Размеры чушек, указанные на черт. 1 - 3, приведены для конструирования и изготовления изложниц. Допускаемые отклонения по размерам изложниц должны соответствовать 13 классу точности по ГОСТ 26645-85.

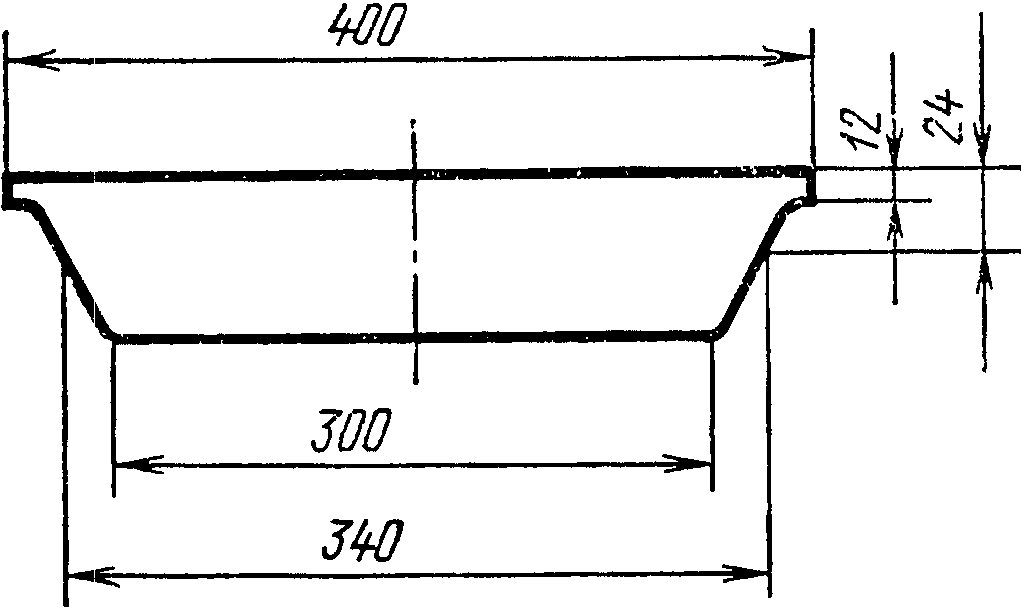

рис. 1

Черт. 1

рис. 2

Черт. 2

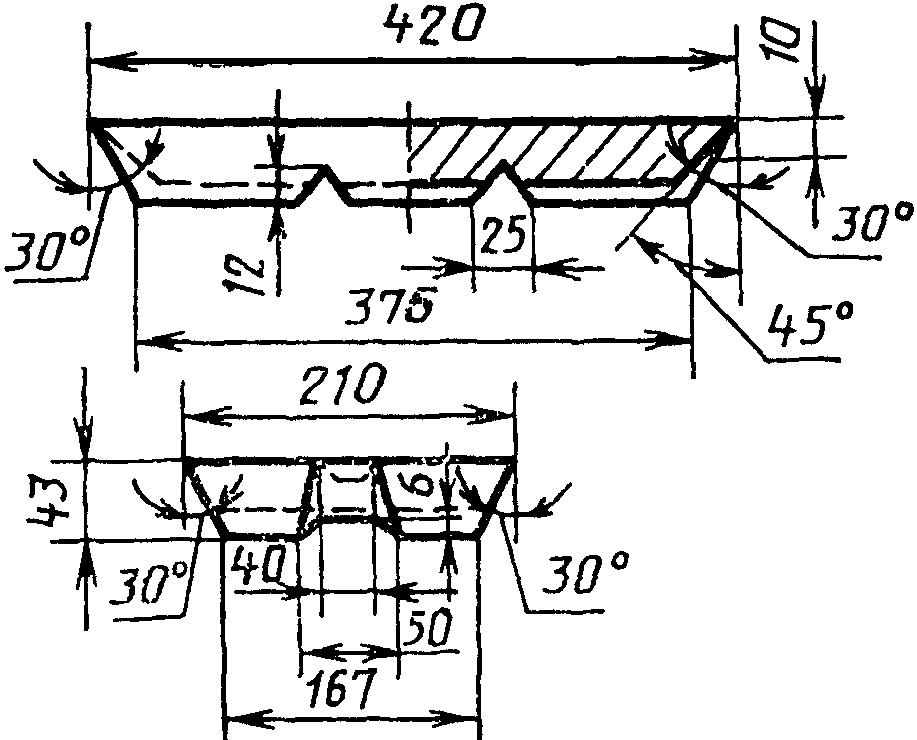

рис. 3

Черт. 3

По согласованию с потребителем допускается изготовление припоев в чушках другой формы, позволяющей получить устойчивый штабель.

2.3. Поверхность чушек не должна иметь шлаковых и других инородных включений. Допускается наличие усадочных раковин и трещин.

(Измененная редакция, Изм. № 2).

2.4. Физико-механические свойства припоев приведены в справочном Приложении 1.

2.5. Области преимущественного применения припоев приведены в рекомендуемом Приложении 2.

2а. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Раздел 2а исключен с 1 января 1991 года. - Изменение № 3, утв. Постановлением Госстандарта СССР от 06.07.1990 № 2139.

3. ПРАВИЛА ПРИЕМКИ

3.1. Припои принимают партиями. Каждая партия должна состоять из чушек одной марки и одной плавки. Масса партии не ограничивается.

Каждая партия чушек сопровождается документом о качестве, содержащим:

товарный знак или наименование и товарный знак предприятия-изготовителя;

условное обозначение припоя;

результаты химического анализа или подтверждение о соответствии качества припоя требованиям настоящего стандарта;

номер партии;

массу нетто в килограммах;

дату изготовления;

абзац исключен с 1 января 1991 года. - Изменение № 3, утв. Постановлением Госстандарта СССР от 06.07.1990 № 2139.

(Измененная редакция, Изм. № 1, 2).

3.2 Внешнему осмотру подвергают каждую чушку партии.

3.3. Для контроля химического состава припоя от партии отбирают каждую пятидесятую чушку, но не менее пяти чушек.

На предприятии-изготовителе допускается проверку химического состава проводить на пробе, отобранной от расплавленного металла в начале, середине и конце разлива плавки.

(Измененная редакция, Изм. № 1, 2).

Контроль содержания примесей железа, серы, никеля, цинка и алюминия в припоях всех марок изготовитель проводит в процессе изготовления.

3.4. При получении неудовлетворительных результатов проверки химического состава проводят повторную проверку на удвоенной выборке, взятой от той же партии.

Результаты повторных испытаний распространяются на всю партию.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1 Контроль поверхности чушек производят визуальным осмотром.

4.2. Отбор проб — по ГОСТ 24231-80. Для контроля химического состава припоя каждую пробную чушку сверлят насквозь сверлом диаметром 8 — 10 мм в пяти точках: в середине и в четырех точках по диагонали на расстоянии 50 +/- 5 мм от вершины каждого угла. Стружку, отобранную от всех чушек, измельчают до крупности частиц не более 5 мм без контрольного просева, тщательно перемешивают и сокращают квартованием до лабораторной пробы массой 200 г.

Лабораторную пробу расплавляют в тигле и растирают на бельтинге до размеров частиц не более 2 мм, перемешивают и обрабатывают магнитом. Лабораторную пробу делят на две части: одну часть направляют на химический анализ, другую сохраняют на случай разногласия в оценке качества партии.

Пробы от жидкого металла отбирают в виде сплесок и стержней диаметром 8 мм, длиной 75 мм.

4.3. Стружку припоев, содержащих свыше 2,5% сурьмы, просеивают через сетку № 08 по ГОСТ 6613-86 для определения мелкой фракции. За результат анализа принимают расчетные данные результатов анализа обеих фракций.

4.2, 4.3. (Измененная редакция, Изм. № 1, 2).

4.4. Химический состав припоев определяют по ГОСТ 1429.0-77 - ГОСТ 1429.15-77 или другими методами, обеспечивающими требуемую точность определения.

При разногласиях в оценке химического состава припоя определение его проводят по ГОСТ 1429.0-77 - ГОСТ 1429.11-77.

(Измененная редакция, Изм. № 2).

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1 На каждой чушке припоя выбивают:

а) товарный знак предприятия-изготовителя;

б) обозначение марки припоя;

в) номер плавки.

(Измененная редакция, Изм. № 2).

Обозначение марки припоя наносится на лицевой поверхности чушки с левой стороны цифрами, соответствующими процентному содержанию основных компонентов без указания буквенного обозначения ПОС, ПОССу, ПОСу, ПОСК. Номер плавки выбивается с правой стороны лицевой поверхности чушки.

Примеры нанесения обозначения марки припоя:

Припой марки ПОС 90: 90.

Припой марки ПОС 61М: 61М.

5.1а. Чушки припоев транспортируют без упаковывания транспортными пакетами или в контейнерах по ГОСТ 18477-79. Пакеты чушек должны быть обвязаны стальной упаковочной лентой размерами не менее 0,8 x 30 мм по ГОСТ 3560-73, скрепленной в замок. Масса пакета не более 1500 кг.

Схемы укладывания и скрепления в пакете чушек припоев, изготовляемых по черт. 1 и 2, приведены на черт. 4, изготовляемых по черт. 3 - на черт. 5.

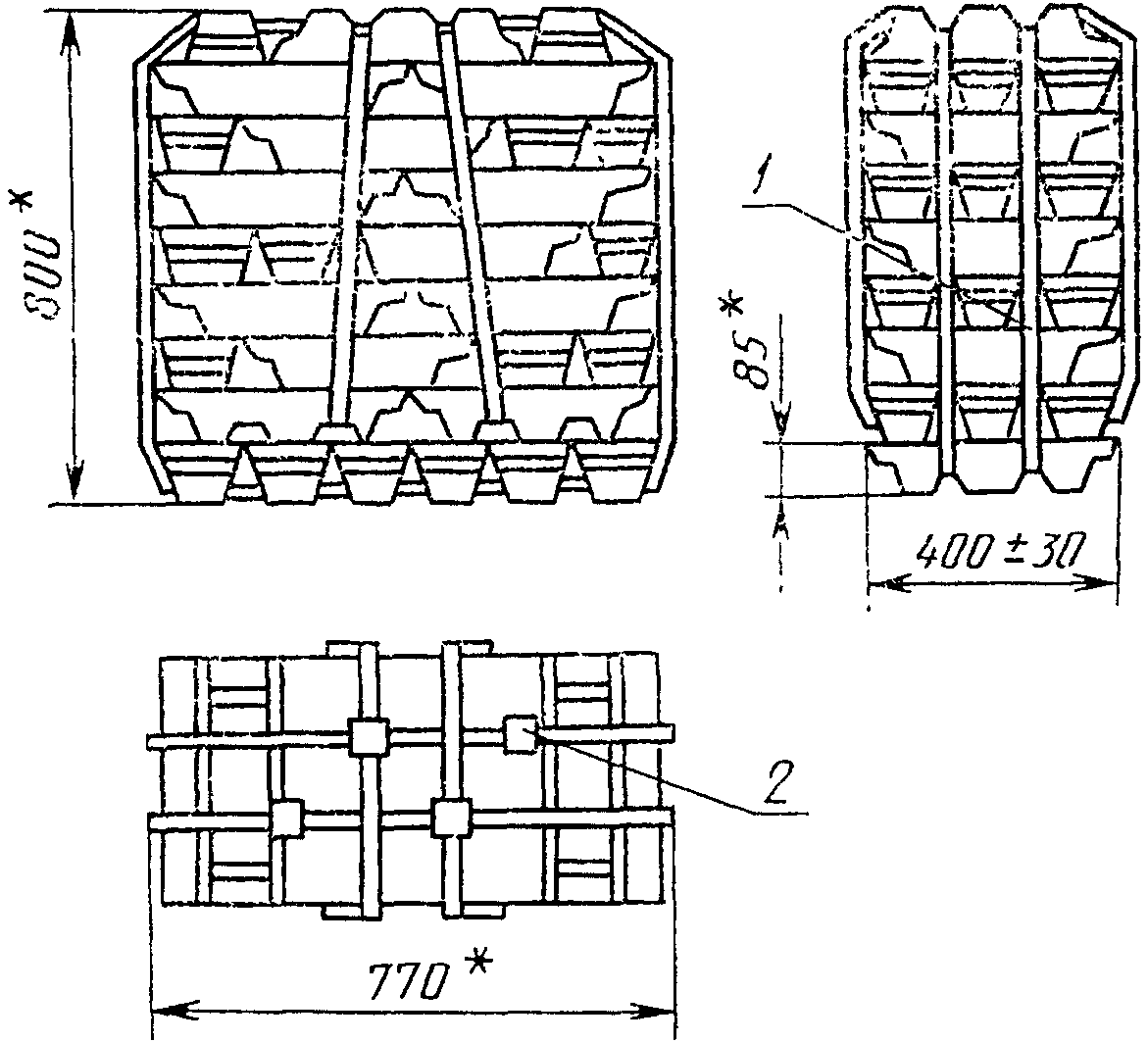

рис. 4

<*> Размеры для справок.

1 — упаковочная лента; 2 — замок для скрепления чушек

Черт. 4

(чертеж 4 в ред. Изменения № 3, утв. Постановлением

Госстандарта СССР от 06.07.1990 № 2139)

рис. 5

1 — упаковочная лента; 2 — замок для скрепления чушек

<*> Размеры для справок.

Черт. 5

При транспортировании воздушным транспортом чушки упаковывают в плотные дощатые ящики типа II-1 по ГОСТ 2991-85, размерами по ГОСТ 21140-88, выстланные изнутри полиэтиленовой пленкой по ГОСТ 10354-82. Масса брутто ящиков — не более 60 кг.

(Измененная редакция, Изм. № 1, 2).

5.2 Транспортная маркировка — по ГОСТ 14192-77.

5.3. Чушки припоев транспортируют транспортом всех видов в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на транспорте данного вида и условиями погрузки и крепления, утвержденными Министерством путей сообщения СССР.

5.2, 5.3. (Измененная редакция, Изм. № 1).

Разд. 6 (Исключен, Изм. № 1).

Приложение 1

Справочное

ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА ПРИПОЕВ

Марка припоя	Температура плавления, °C		Плотность, г/см3	Удельное электросопротивление, Ом x мм2/м	Теплопроводность, ккал/см x с x град	Временное сопротивление разрыву, кгс/мм2	Относительное удлинение, %	Ударная вязкость, кгс/см2	Твердость по Бринеллю НВ
Марка припоя	солидус	ликвидус	Плотность, г/см3	Удельное электросопротивление, Ом x мм2/м	Теплопроводность, ккал/см x с x град	Временное сопротивление разрыву, кгс/мм2	Относительное удлинение, %	Ударная вязкость, кгс/см2	Твердость по Бринеллю НВ
ПОС 90	183	220	7,6	0,120	0,130	4,9	40	4,2	15,4
ПОС 61	183	190	8,5	0,139	0,120	4,3	46	3,9	14,0
ПОС 40	183	238	9,3	0,159	0,100	3,8	52	4,0	12,5
ПОС 10	268	299	10,8	0,200	0,084	3,2	44	3,2	12,5
ПОС 61М	183	192	8,5	0,143	0,117	4,5	40	1,1	14,9
ПОСК 50-18	142	145	8,8	0,133	0,130	4,0	40	4,9	14,0
ПОССу 61-0,5	183	189	8,5	0,140	0,120	4,5	35	3,7	13,5
ПОССу 50-0,5	183	216	8,9	0,149	0,112	3,8	62	4,4	13,2
ПОССу 40-0,5	183	235	9,3	0,169	0,100	4,0	50	4,0	13,0
ПОССу 35-0,5	183	245	9,5	0,172	0,100	3,8	47	3,9	13,3
ПОССу 30-0,5	183	255	8,7	0,179	0,090	3,6	45	3,9	13,2
ПОССу 25-0,5	183	266	10,0	0,182	0,090	3,6	45	3,9	13,6
ПОССу 18-0,5 ПОСу 95-5	183 234	277 240	10,2 7,3	0,198 0,145	0,084 0,110	3,6 4,0	50 46	3,6 5,5	- 18,0
ПОССу 40-2	185	229	9,2	0,172	0,100	4,3	48	2,8	14,2
ПОССу 35-2	185	243	9,4	0,179	0,090	4,0	40	2,6	-
ПОССу 30-2	185	250	9,6	0,182	0,090	4,0	40	2,5	-
ПОССу 25-2 ПОССу 18-2	185 186	260 270	9,8 10,1	0,185 0,206	0,090 0,081	3,8 3,6	35 35	2,4 1,9	- 11,7
ПОССу 15-2	184	275	10,3	0,208	0,080	3,6	35	1,9	12,0
ПОССу 10-2	268	285	10,7	0,208	0,080	3,5	30	1,9	10,8
ПОССу 8-3	240	290	10,5	0,207	0,081	4,0	43	1,7	12,8
ПОССу 5-1	275	308	11,2	0,200	0,084	3,3	40	2,8	10,7
ПОССу 4-6	244	270	10,7	0,208	0,080	6,5	15	0,8	17,3

Приложение 2

Рекомендуемое

ОБЛАСТИ ПРЕИМУЩЕСТВЕННОГО ПРИМЕНЕНИЯ ОЛОВЯННО-СВИНЦОВЫХ ПРИПОЕВ

Марка припоя	Область применения
ПОС 90	Для лужения и пайки внутренних швов пищевой посуды и медицинской аппаратуры
ПОС 61	Для лужения и пайки электро- и радиоаппаратуры, печатных схем, точных приборов с высокогерметичными швами, где недопустим перегрев
ПОС 40	Для лужения и пайки электроаппаратуры, деталей из оцинкованного железа с герметичными швами
ПОС 10	Для лужения и пайки контактных поверхностей электрических аппаратов, приборов, реле, для заливки и лужения контрольных пробок топок паровозов
ПОС 61М	Для лужения и пайки электропаяльниками тонких (толщиной менее 0,2 мм) медных проволок, фольги, печатных проводников в кабельной, электро- и радиоэлектронной промышленности. Применение припоя при лужении и пайке в тиглях и ваннах не допускается
ПОСК 50-18	Для пайки деталей, чувствительных к перегреву, металлизированной керамики, для ступенчатой пайки конденсаторов
ПОССу 61-0,5	Для лужения и пайки электроаппаратуры, пайки элементов печатных плат, обмоток электрических машин, оцинкованных радиодеталей при жестких требованиях к температуре
ПОССу 50-0,5	Для лужения и пайки авиационных радиаторов, для пайки пищевой посуды с последующим лужением пищевым оловом
ПОССу 40-0,5	Для лужения и пайки жести, обмоток электрических машин, для пайки монтажных элементов, моточных и кабельных изделий, радиаторных трубок, оцинкованных деталей холодильных агрегатов
ПОССу 35-0,5	Для лужения и пайки свинцовых кабельных оболочек электротехнических изделий неответственного назначения, тонколистовой упаковки
ПОССу 30-0,5	Для лужения и пайки листового цинка, радиаторов
ПОССу 25-0,5	Для лужения и пайки радиаторов
ПОССу 18-0,5	Для лужения и пайки трубок теплообменников, электроламп
ПОСу 95-5	Для пайки в электропромышленности, для пайки трубопроводов, работающих при повышенных температурах
ПОССу 40-2	Для лужения и пайки холодильных устройств, тонколистовой упаковки. Припой широкого назначения
ПОССу 30-2	Для лужения и пайки в холодильном аппаратостроении, электроламповом производстве, автомобилестроении, для абразивной пайки
ПОССу 18-2,	Для пайки в автомобилестроении
	ПОССу 15-2,
ПОССу 10-2
ПОССу 8-3	Для лужения и пайки в электроламповом производстве
ПОССу 5-1	Для лужения и пайки деталей, работающих при повышенных температурах, для лужения трубчатых радиаторов
ПОССу 4-6	Для пайки белой жести, для лужения и пайки деталей с закатанными и клепаными швами из латуни и меди, для шпатлевки кузовов автомобилей
ПОССу 4-4	Для лужения и пайки в автомобилестроении
ПОСК 2-18	Для лужения и пайки металлизированных и керамических деталей

Примечание. Малосурьмянистые припои рекомендуются для пайки цинковых и оцинкованных деталей.
