ГОСТ 18477-79* (СТ СЭВ 772-83). Контейнеры универсальные. Типы, основные параметры и размеры
(введен в действие Постановлением Госстандарта СССР от 14.09.1979 № 3572)
(ред. от 01.12.1984)
Внимание
Утратил силу на территории Российской Федерации с 1 января 2010 года в части крупнотоннажных контейнеров в связи с изданием Приказа Ростехрегулирования от 27.05.2009 № 181-ст. Взамен введен в действие ГОСТ Р 53350-2009.
от 14 сентября 1979 г. № 3572
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Universal containers. Types. Basic parameters and dimensions
(СТ СЭВ 772-83)
Постановлением Государственного комитета СССР по стандартам от 14 сентября 1979 г. № 3572 срок введения установлен с 01.01.1980.
Проверен в 1984 г. Постановлением Госстандарта от 07.12.1984 № 4170 срок действия продлен до 01.01.1990.
Переиздание (июль 1986 г.) с Изменениями № 1, 2, утвержденными в июле 1982 г., декабре 1984 г. (ИУС 10-82, 3-85).
Настоящий стандарт распространяется на универсальные унифицированные контейнеры, предназначенные для перевозки грузов преимущественно без транспортной тары железнодорожным, водным и автомобильным транспортом, а также на универсальные автомобильные контейнеры для прямых перевозок указанных грузов на автомобильном транспорте.
Стандарт не распространяется на универсальные авиационные и специализированные (индивидуальные и групповые) контейнеры.
В стандарте полностью учтены требования международных стандартов ИСО 668, ИСО 1161, ИСО 1496/1, ИСО 1894 и СТ СЭВ 772-83.
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. В зависимости от величины массы брутто и конструкции подъемных (строповочных) устройств контейнеры должны изготовляться трех типов:
крупнотоннажные — массой брутто от 10 т и выше с угловыми фитингами;
среднетоннажные — массой брутто от 2,5 до 10,0 т с рымными узлами;
малотоннажные — массой брутто менее 2,5 т с рымными узлами.
1.2. Основные параметры контейнеров должны соответствовать указанным в табл. 1.
| Типы контейнеров | Обозначение типоразмера | Номинальная масса брутто, т | Максимальная масса брутто R, т | Внутренняя полезная вместимость V, м3, не менее |
|---|---|---|---|---|
| Крупнотоннажные | 1АА 1А 1ВВ <*> 1В <*> 1СС 1С 1D | 30 30 25 25 20 20 10 | 30,48 30,48 25,40 25,40 20,32 20,32 10,16 | 66,60 62,40 50,00 46,87 32,70 30,60 14,70 |
| Среднетоннажные | УУК-5 УКМ-5 <**> УУК-5У УУК-3 | 5 5 5 2,5 (3) | 5,00 5,00 5,00 3,0 | 10,40 10,92 5,00 5,16 |
| Малотоннажные | АУК-1,25 АУК-0,625 | 1,25 0,625 | 1,25 0,63 | 3,00 1,50 |
<*> Здесь и в дальнейшем размеры этих контейнеров должны учитываться только при проектировании и строительстве подвижного состава, используемого для внутренних, международных, а также транзитных перевозок через территорию СССР.
<**> Для перевозки грузов пакетами преимущественно размером 1000 х 1200 мм на специализированных вагонах, разработанных и утвержденных в установленном порядке.
Примечание. Допускается крупнотоннажные контейнеры выполнять с внутренней полезной вместимостью не менее, чем 65,6 м3 — для типоразмера 1АА; 61,4 м3 — 1А; 48,9 м3 — 1ВВ; 45,7 м3 — 1В; 32,1 м3 — 1СС; 30,0 м3 — 1С и 14,3 м3 — 1D.
По согласованию с МПС допускается:
повышение массы брутто контейнеров типоразмеров УУК-5 и УУК-3 соответственно с 5 до 6 т и с 3 до 5 т без изменения размеров и собственной массы с присвоением обозначений соответственно УУК-5(6) и УУК-3(5);
увеличение высоты контейнеров номинальной массой брутто 5 т до 2591 мм и соответственно внутренней полезной вместимости до 11,4 м3 с присвоением им обозначения УУКП-5, а при повышении массы брутто таких контейнеров до 6 т — УУКП-5(6).
(Измененная редакция, Изм. № 1, 2).
1.3. Контейнеры УУК-5У предназначены для перевозки грузов с объемной массой более 490 кг/м3.
1.4. Крупнотоннажные контейнеры всех типоразмеров могут быть открытыми со съемной крышей, съемным тентом или без них наружной высотой 2591, 2438 и 1219 мм.
Другая высота в пределах от 1219 мм до 2438 мм допускается только для контейнеров, применяемых для прямых перевозок.
Открытые контейнеры номинальной массой брутто 30, 25; 20 и 10 т высотой менее 2438 мм обозначают соответственно как 1АХ, 1ВХ, 1СХ, 1DX.
(Измененная редакция, Изм. № 2).
1.6. Условное обозначение контейнера должно состоять из обозначения типоразмера и обозначения настоящего стандарта.
Примеры условного обозначения:
Универсального унифицированного крупнотоннажного контейнера массой брутто 30,48 т:
Универсального унифицированного среднетоннажного контейнера массой брутто 5 т с внутренним объемом 10,2 м3:
Автомобильного универсального малотоннажного контейнера массой брутто 1,25 т:

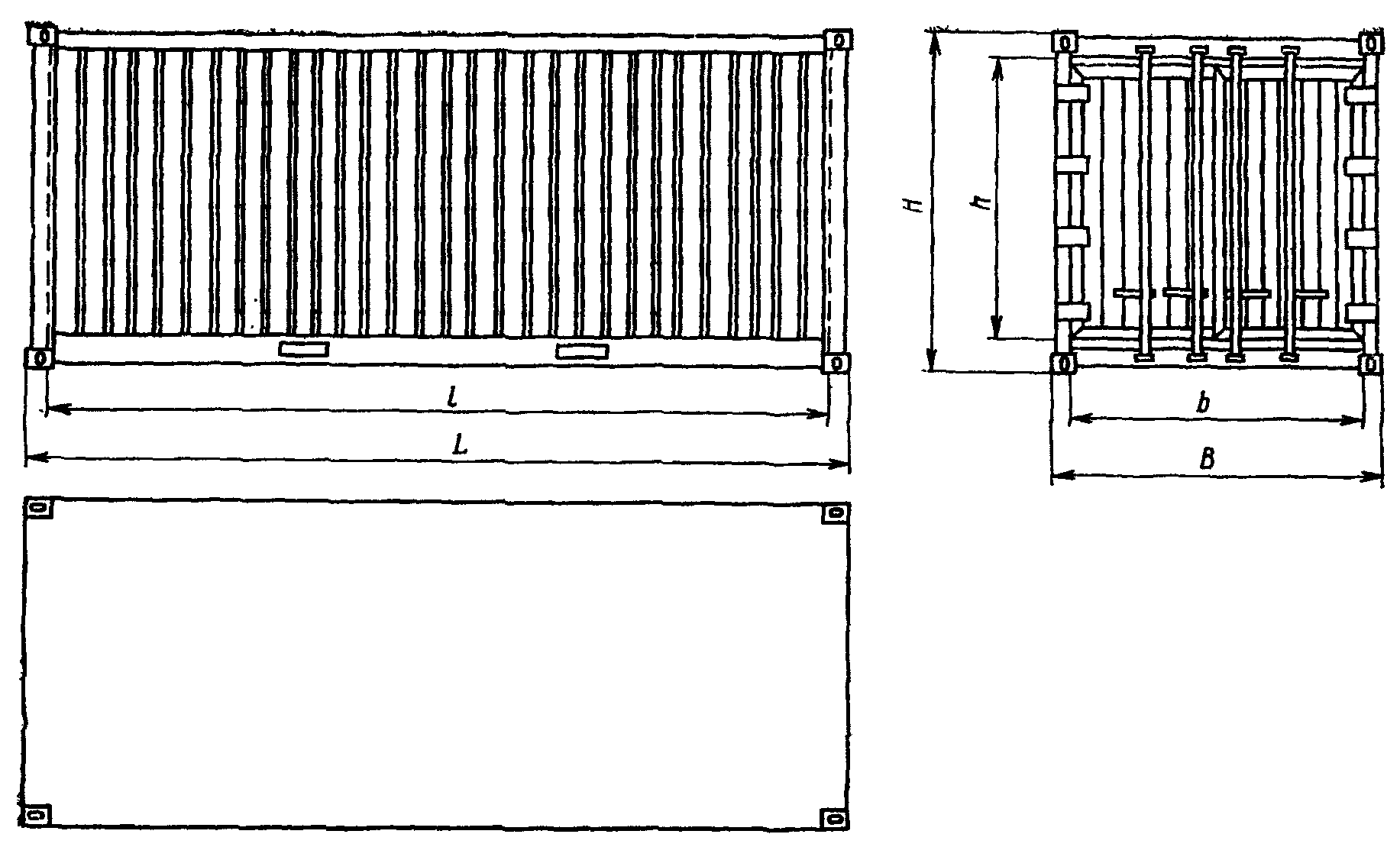

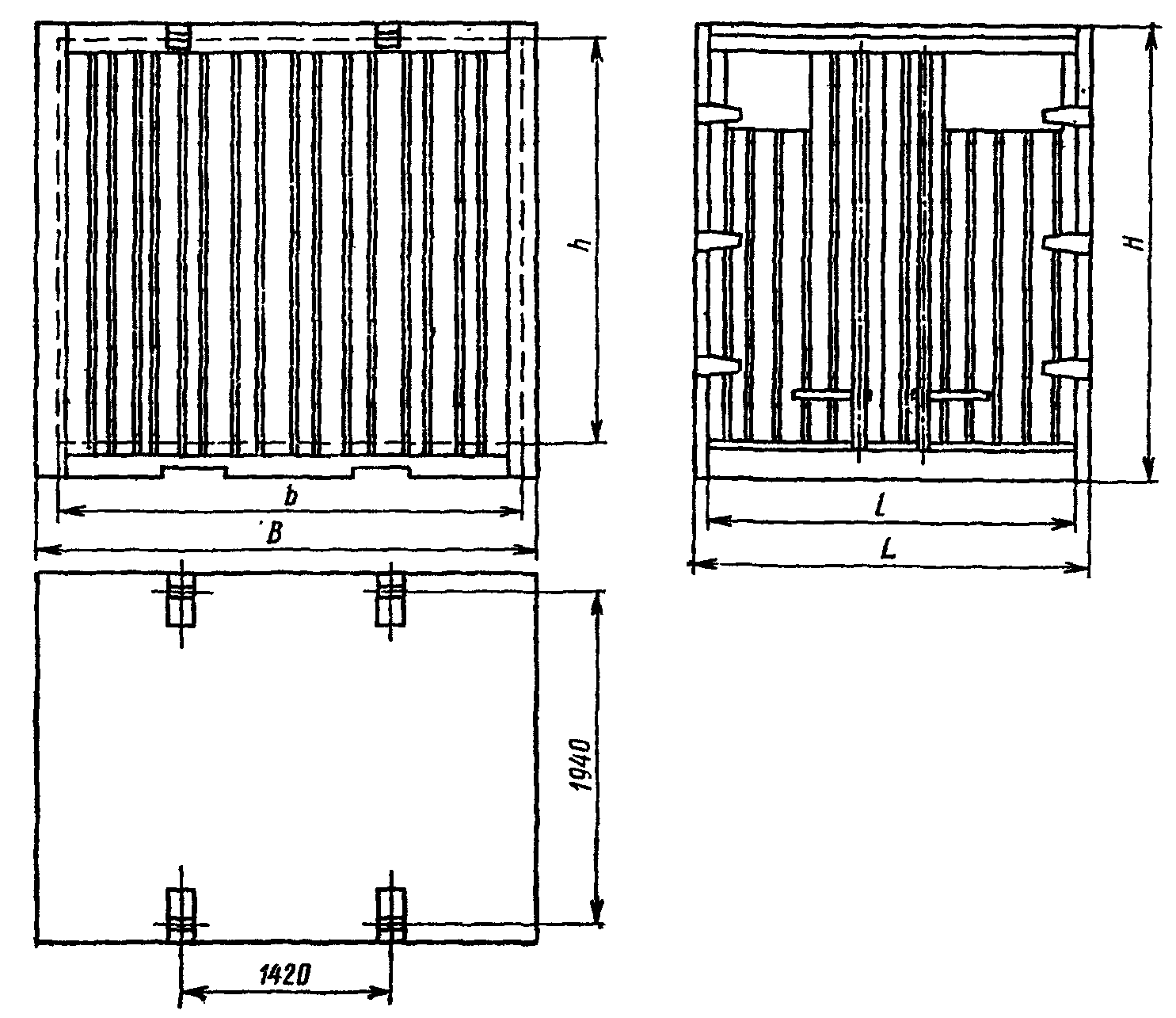

Основные наружные и внутренние размеры крупнотоннажных, среднетоннажных и малотоннажных контейнеров должны соответствовать указанным на черт. 1 - 6 и в табл. 2.
| Обозначение | Размеры, мм | Номер чертежа | |||||
| типоразмеров | наружные | внутренние, не менее | |||||
| длина L | ширина В | высота Н | длина l | ширина b | высота h | ||
| 1АА | 0 12192 -10 0 | 0 2438 -5 0 | 0 2591 -5 0 | 12027 | 2330 | 2350 | 1 |
| 1А | 12192 -10 0 | 2438 -5 0 | 2438 -5 0 | 12027 | 2330 | 2197 | 1 |
| 1ВВ | 9125 -6 0 | 2438 -5 0 | 2591 -5 0 | 9030 | 2330 | 2350 | 1 |
| 1В | 9125 -6 0 | 2438 -5 0 | 2438 -5 0 | 9030 | 2330 | 2197 | 1 |
| 1СС | 6058 -6 0 | 2438 -5 0 | 2591 -5 0 | 5867 | 2330 | 2350 | 1 |
| 1С | 6058 -6 0 | 2438 -5 0 | 2438 -5 0 | 5867 | 2330 | 2197 | 1 |
| 1D | 2991 -5 | 2438 -5 | 2438 -5 | 2830 | 2330 | 2197 | 1 |
| УУК-5 | 2100 +/- 5 | 2650 +/- 7 | 2400 +/- 5 | 1950 | 2515 | 2128 | 2,3 |
| УКМ-5 УУК-5У | 2190 2100 +/- 5 | 2650 1325 +/- 3 | 2400 2400 +/- 5 | 2050 1950 | 2504 1216 | 2128 2128 | - 4,5 |
| УУК-3 | 2100 +/- 5 | 1325 +/- 3 | 2400 +/- 5 | 1980 | 1225 | 2128 | 4,5 |
| АУК-1,25 | 1800 +/- 5 | 1050 +/- 3 | 2000 +/- 5 | 1720 | 960 | 1820 | 6 |
| АУК-0,625 | 1150 +/- 3 | 1000 +/- 3 | 1700 +/- 5 | 1070 | 910 | 1520 | 6 |
Примечания. 1. Размеры, приведенные в табл. 2, действительны при температуре 20 °С.
2. Внешние и внутренние длина и ширина контейнеров типоразмеров УУКП-5 и УУКП-5(6) должны быть такими, как у УУК-5, внутренняя высота не менее 2310 мм.
Внутреннюю высоту открытых контейнеров со съемной крышей, со съемным тентом или без них допускается уменьшать до 2311 мм — для типоразмеров 1АА и 1СС и до 2158 мм — для типоразмеров 1А, 1С и 1D.
3. Внешние номинальную длину и ширину и предельные отклонения от них для контейнеров типоразмеров 1АХ, 1ВХ, 1СХ и 1DX принимают такими, как соответственно для контейнеров типоразмеров 1АА (1А), 1ВВ (1В), 1СС (1С) и 1D.
(Измененная редакция, Изм. № 1, 2).
2.1. Ширина и высота торцевого дверного проема контейнеров должны быть равны внутренней ширине и высоте контейнера или иметь размеры не менее указанных в табл. 3.
| Обозначение типоразмеров | Размеры торцовых <*> дверных проемов, мм, не менее | |
| ширина | высота | |
| 1АА | 2286 | 2261 |
| 1А | 2286 | 2134 |
| 1ВВ | 2286 | 2261 |
| 1В | 2286 | 2134 |
| 1СС | 2286 | 2261 |
| 1С | 2286 | 2134 |
| 1D | 2286 | 2134 |
| УУК-5 | 1950 | 2100 |
| УКМ-5 | 2040 | 2103 |
| УУК-5У | 1216 | 2090 |
| УУК-3 | 1225 | 2090 |
| АУК-1,25 <**> | 1020 | 1780 |
| АУК-0,625 <**> | 1070 | 1500 |
<*> Торцевым считают дверной проем, размещенный в одной из стенок с наименьшей длиной.
<**> У контейнеров типоразмеров АУК-1,25 и АУК-0,625 вместо торцевых следует устраивать боковые двери.
Примечание. Ширина и высота дверного проема для контейнеров УУКП-5 и УУКП-5(6) должна быть не менее 1950 и 2280 мм соответственно.
2.2. По требованию заказчика контейнеры массой брутто 30,48 и 20,32 т следует выполнять с боковыми дверными проемами шириной 2790 мм и высотой не менее 2076 мм.
(Измененная редакция, Изм. № 1).
Примечание. Черт. 1 - 9 не определяют конструкцию контейнера.
Примечание. Применение контейнера УУК-5 с угловыми фитингами допускается только при наличии согласия транспортных министерств, участвующих в их перевозках.

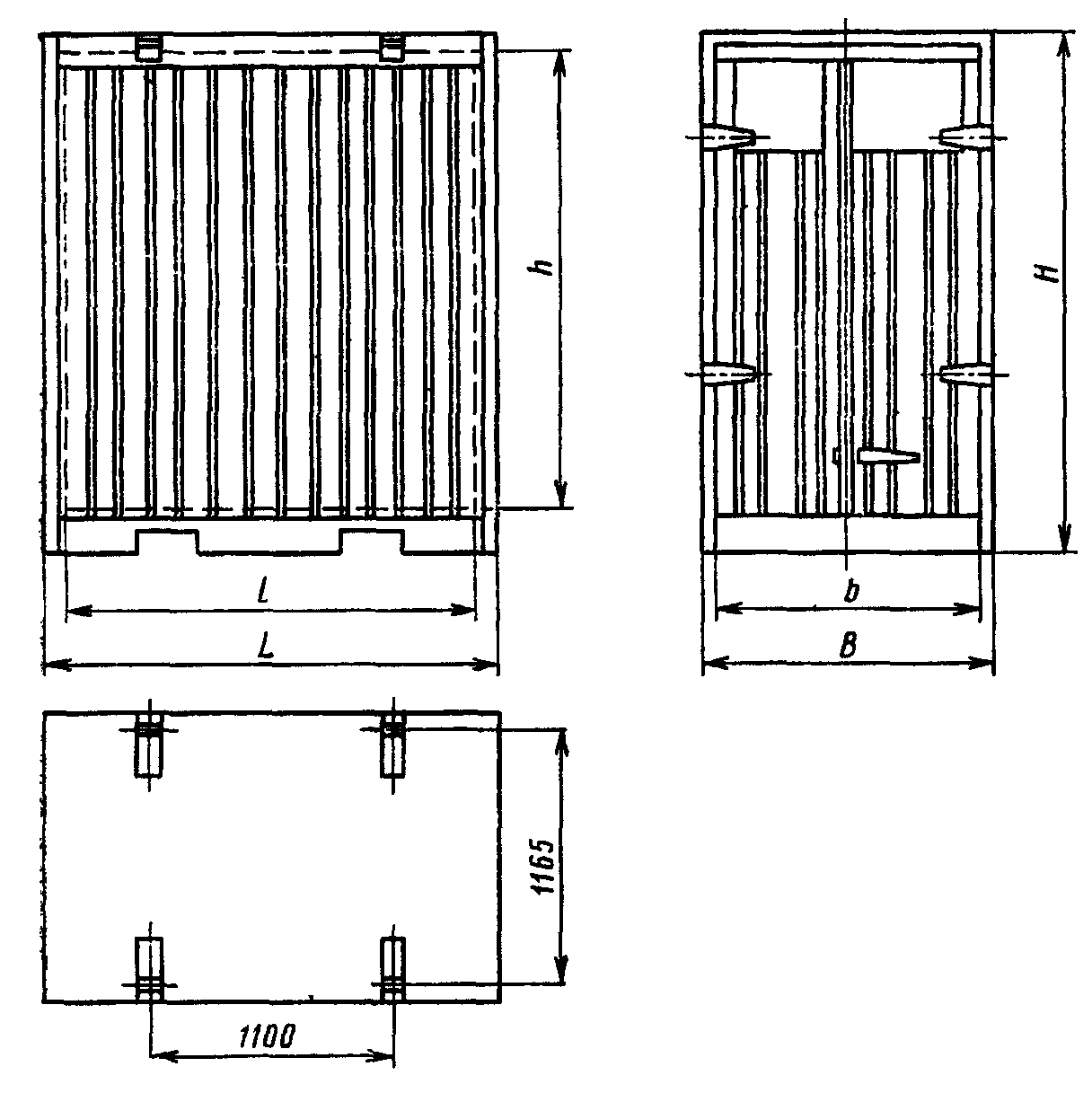

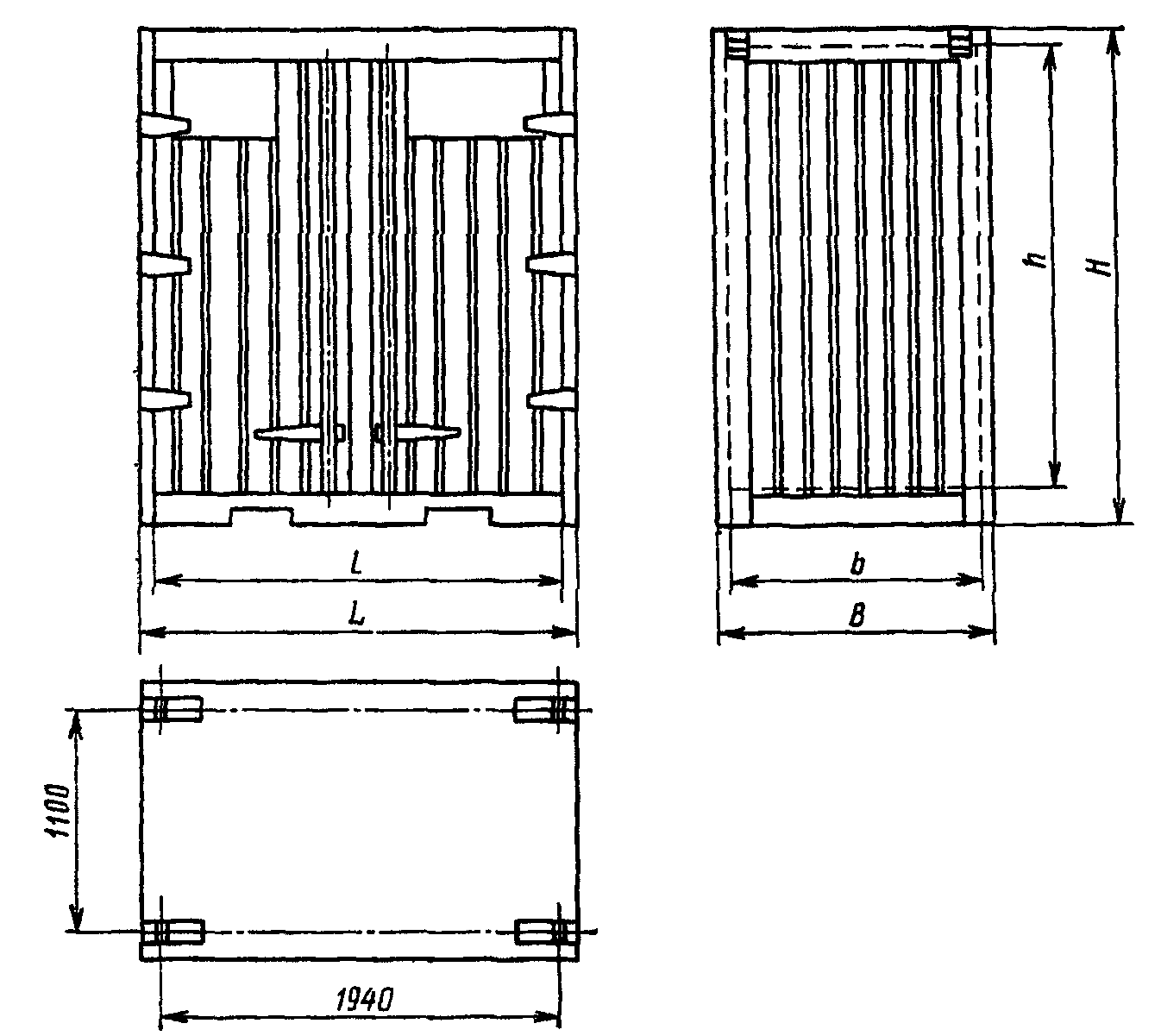

Среднетоннажные контейнеры УУК-3
Среднетоннажные контейнеры УУК-3
Черт. 4 и 5. (Измененная редакция, Изм. № 1).

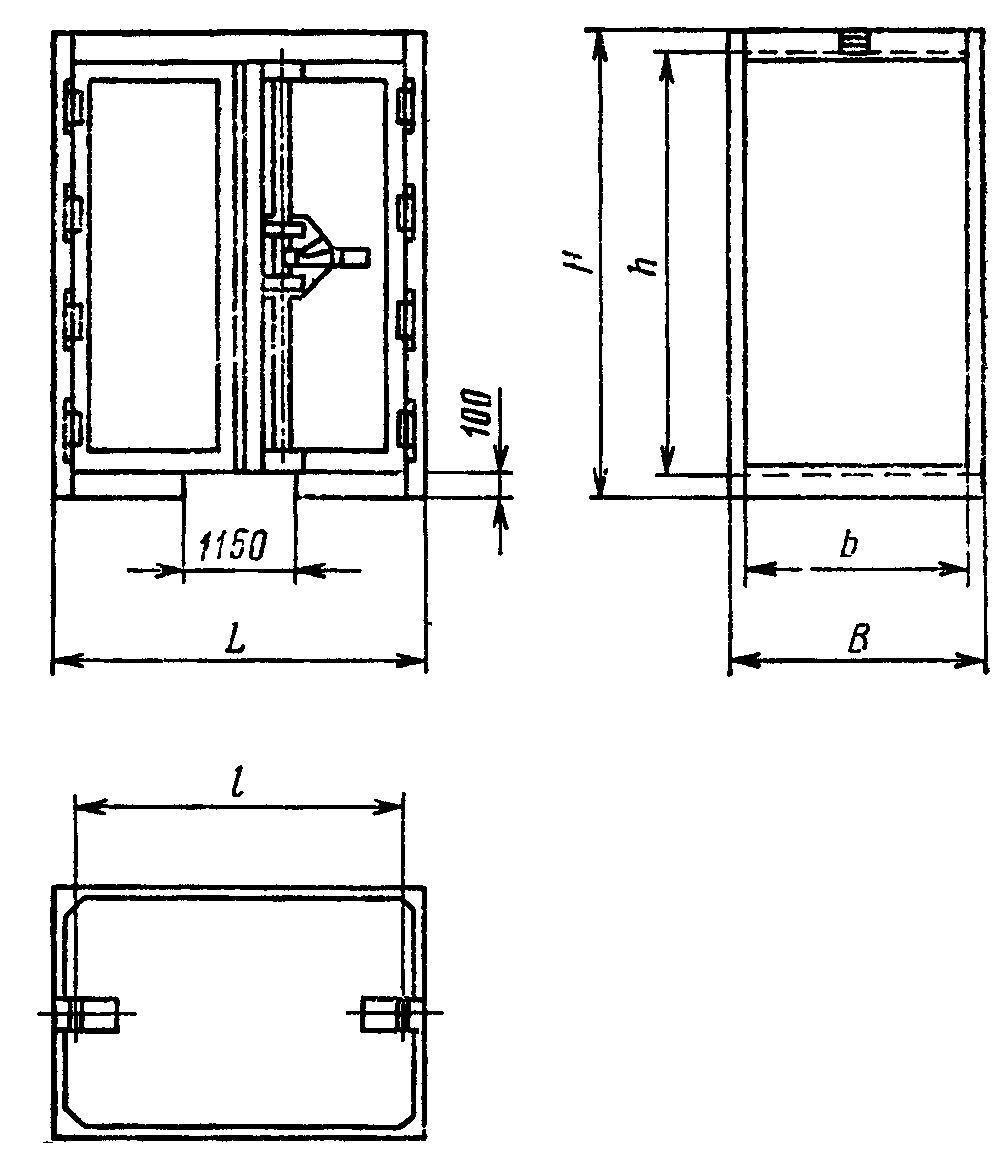

Малотоннажные контейнеры АУК-0,625
2.3. Ширина и высота бокового дверного проема контейнеров типоразмеров УУК-5У и УУК-3 должны быть равны их внутренней длине и высоте. Если это равенство обеспечить невозможно, то ширина бокового дверного проема должна быть не менее 1950 мм, высота — 2090 мм. Размеры бокового дверного проема контейнера типоразмера УУК-5 устанавливаются транспортными министерствами.
2.4. Размеры угловых фитингов и их расположение на крупнотоннажных контейнерах — по ГОСТ 20527-82.
2.5. Размеры рымных узлов среднетоннажных контейнеров — по ГОСТ 18579-79, автомобильных малотоннажных — по ГОСТ 22225-76.
Расположение рымных узлов и расстояние между центрами их продольных и поперечных осей на верхней раме среднетоннажных контейнеров должно соответствовать ГОСТ 18579-79 и размерам, указанным: для контейнеров типоразмера УУК-5 — на черт. 2 и 3, УУК-5У и УУК-3 — на черт. 4 или черт. 5, а для контейнеров УКМ-5 согласно чертежам, утвержденным в установленном порядке.
Расположение рымов и расстояние между их продольными осями на верхней раме автомобильных малотоннажных контейнеров типоразмеров АУК-1,25 и АУК-0,625 — по ГОСТ 22225-76.
(Измененная редакция, Изм. № 2).

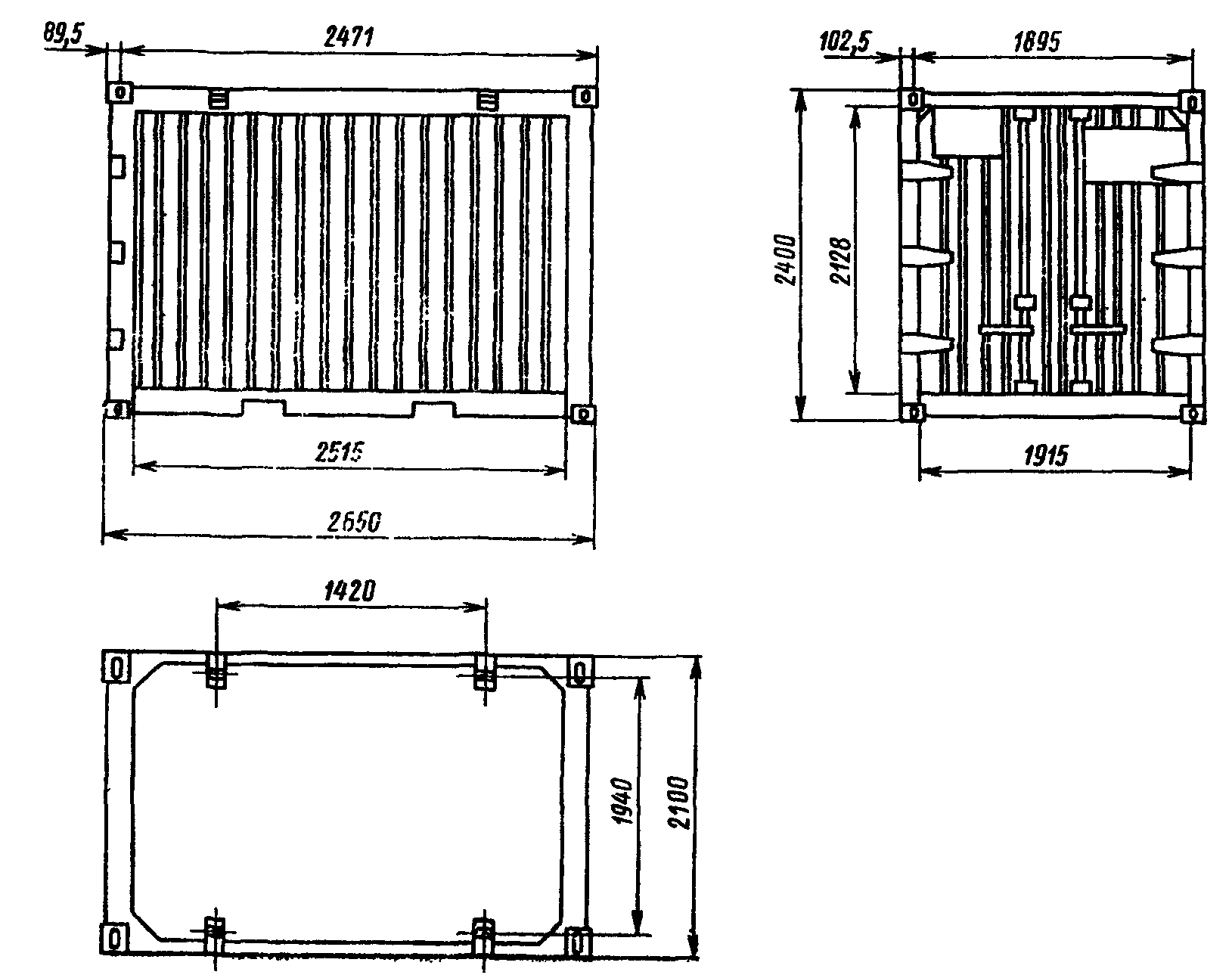

2.6. При оборудовании угловыми фитингами контейнеров типоразмера УУК-5 их расположение должно соответствовать указанному на черт. 3.
Разница между расстояниями, замеренными между центрами отверстий диагонально противоположных угловых фитингов, не должна превышать 5 мм.

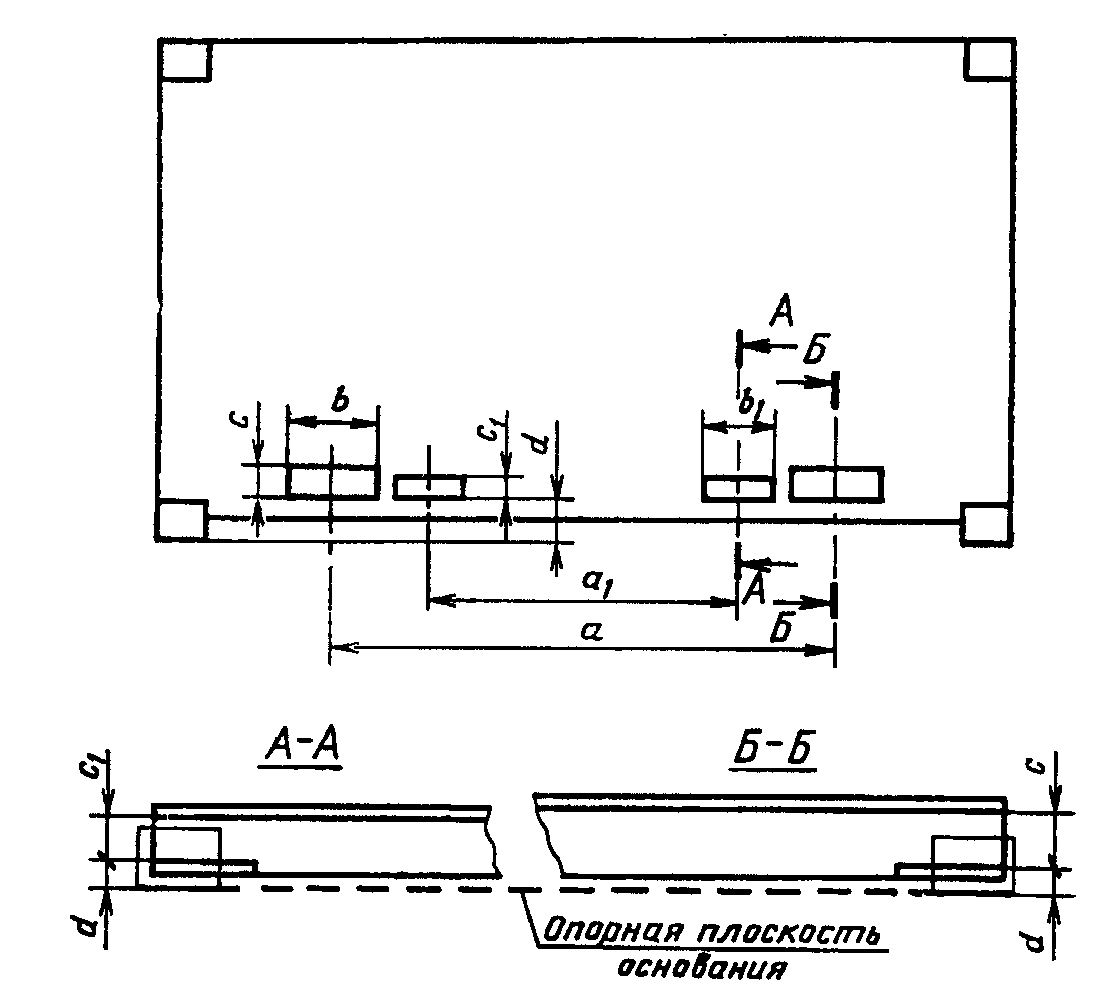

2.7. Размеры и размещение закрытых снизу вилочных проемов у контейнеров типоразмеров 1СС, 1С, 1СХ, 1D и 1DX с торцевыми дверями должны соответствовать указанным на черт. 7 и в табл. 4.
| Типоразмеры контейнеров | Размеры, мм | ||||||
| первая пара вилочных проемов (для груженых или порожних контейнеров) | вторая пара вилочных проемов (только для порожних контейнеров) | ||||||
| а | b | с | d | а 1 | b 1 | с 1 | |
| не менее | не менее | ||||||
| 1СС 1С 1СХ | 2050 +/- 50 | 355 | 115 | 20 | 900 +/- 50 | 305 | 102 |
| 1D 1DX | 900 +/- 50 | 305 | 102 | 20 | - | - | - |
Примечание. с и c_{1} — высота проема в свету.
При наличии у контейнеров типоразмеров 1СС, 1С и 1СХ второй пары вилочных проемов расстояние между их вертикальными осями должно соответствовать указанному на черт. 7 и в табл. 4. Ширина и высота открытых снизу вилочных проемов и расстояние между их вертикальными осями у среднетоннажных контейнеров должны быть одинаковыми у контейнеров всех типоразмеров и соответственно составлять 300, 100 и 950 мм.
Примечания. 1. Вторая внутренняя пара вилочных проемов у контейнеров типоразмеров 1СС, 1С и 1СХ предназначена для использования только при подъеме порожних контейнеров.
2. Контейнеры с боковыми дверями вилочными проемами не оборудуются.

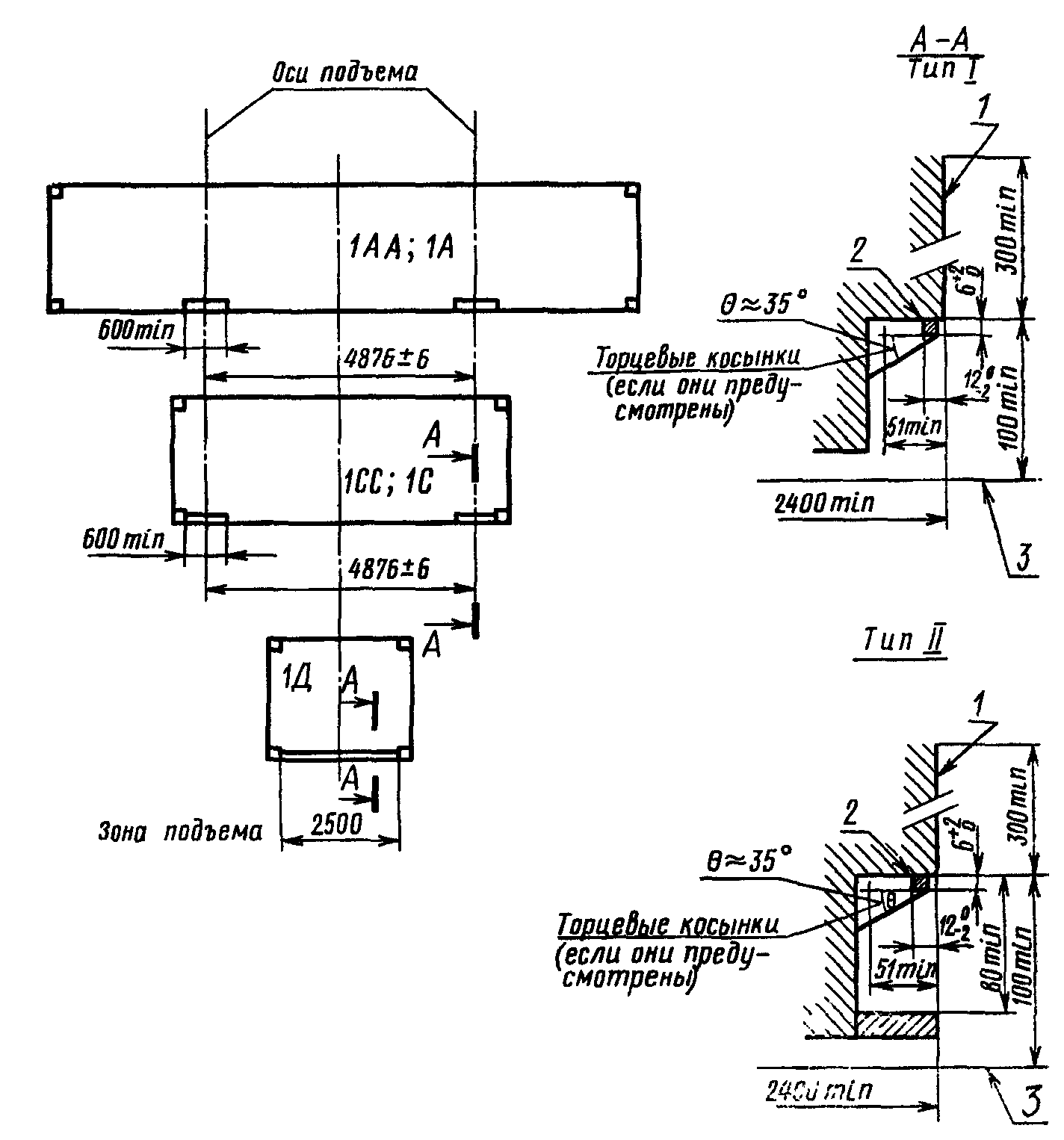

2.8. Размеры и размещение подхватных устройств в основании крупнотоннажных контейнеров, применение которых допускается, но не является обязательным, должны соответствовать указанным на черт. 8.
1 — эта часть стенки, включая выступающие заклепки
и головки болтов, не должна выступать за пределы
внутренней грани предохранительной полосы (кромки) более,
чем на 12_{- 2}^{0} мм; 2 — угол, образуемый предохранительной полосой
с полкой балки, должен быть прямым;
3 — нижняя поверхность нижних угловых фитингов
Примечание. Размеры и размещение подхватных устройств в основании контейнеров типоразмеров 1АХ, 1СХ, 1DX такие же, как соответственно у контейнеров типоразмеров 1АА (1А), 1СС (1С) и 1D.

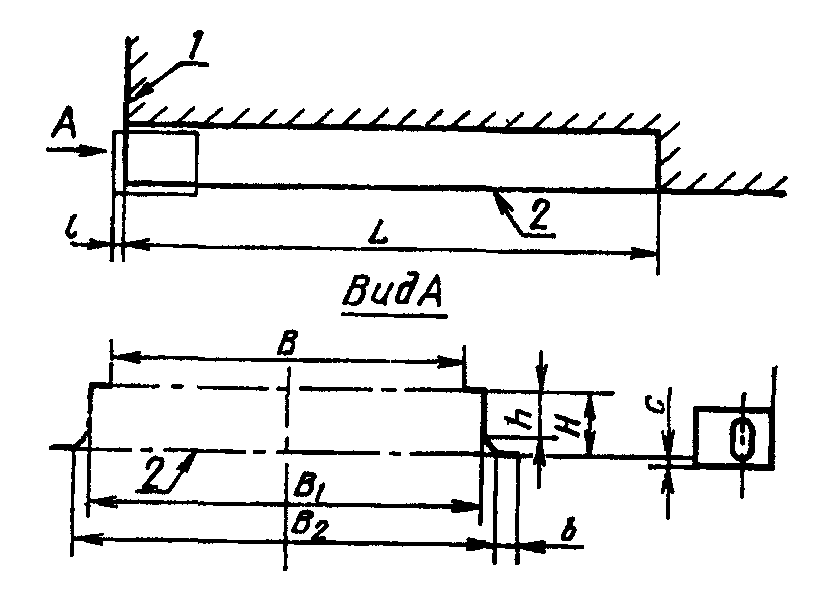

2.9. Размеры паза (туннеля) в основании контейнеров типоразмеров 1АА, 1А и 1АХ, выполняемого по требованию заказчика, должны соответствовать указанным на черт. 9 и в табл. 5.
(Измененная редакция, Изм. № 1).
Примечания. 1. Высоту паза Н проверяют на расстоянии 600 мм от его конца.
2. Опорные поверхности паза могут быть сплошными с минимальной длиной, приведенной в табл. 5, и иметь сечение, показанное на чертеже жирными линиями, или состоять из отдельных площадок, отвечающих требованиям ГОСТ 20259-80.
| Длина | Ширина | Высота | ||||||
| L | l | В max | В 1 | В 2 | b min | Н | h | с |
| От 3150 до 3500 | +1 6 -2 | 930 | +3 1029 0 | От 1070 до 1130 | 25 | 0 120 -3 | От 35 до 70 | +5 12,5 -1,5 |
