ГОСТ Р 58966-2020. Национальный стандарт Российской Федерации. Балки стальные двутавровые сварные. Технические условия. Сортамент

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ Р 58966-2020Действующий акт

(утв. и введен в действие Приказом Росстандарта от 18.08.2020 № 503-ст)

Примечание

Документ введен в действие с 01.01.2021.

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии

от 18 августа 2020 г. № 503-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БАЛКИ СТАЛЬНЫЕ ДВУТАВРОВЫЕ СВАРНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ. СОРТАМЕНТ

Steel welded l-beams. Specifications. Assortment

ГОСТ Р 58966-2020

ОКС 77.140

Дата введения 1 января 2021 года

Предисловие

1 РАЗРАБОТАН Центральным научно-исследовательским институтом строительных конструкций им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко) — институтом АО «Научно-исследовательский центр „Строительство“ (АО „НИЦ „Строительство“)»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 августа 2020 г. № 503-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на стальные сварные балки двутаврового сечения с параллельными поясами, изготовляемые в заводских условиях, из нелегированной и легированной стали, предназначенные для строительных конструкций.

Сварные двутавры (балки) могут быть использованы для любых видов строительных конструкций (балок, колонн, элементов ферм, элементов вертикальных и горизонтальных связей), а также для зданий и сооружений всех уровней ответственности и любого назначения.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ 9.402 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию

ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.1.019 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты

ГОСТ 12.2.029 Система стандартов безопасности труда. Приспособления станочные. Требования безопасности

ГОСТ 12.2.107 Система стандартов безопасности труда. Шум. Станки металлорежущие. Допустимые шумовые характеристики

ГОСТ 1497 (ИСО 6892-84) Металлы. Методы испытаний на растяжение

ГОСТ 7502 Рулетки измерительные металлические. Технические условия

ГОСТ 7564 Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний

ГОСТ 9454 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах

ГОСТ 12344 Стали легированные и высоколегированные. Методы определения углерода

ГОСТ 12345 (ИСО 671-82, ИСО 4935-89) Стали легированные и высоколегированные. Методы определения серы

ГОСТ 12346 (ИСО 439-82, ИСО 4829-1-86) Стали легированные и высоколегированные. Методы определения кремния

ГОСТ 12347 Стали легированные и высоколегированные. Методы определения фосфора

ГОСТ 12348 (ИСО 629-82) Стали легированные и высоколегированные. Методы определения марганца

ГОСТ 12350 (СТ СЭВ 961-78) Стали легированные и высоколегированные. Методы определения хрома

ГОСТ 12351 (ИСО 4942:1988, ИСО 9647:1989) Стали легированные и высоколегированные. Методы определения ванадия

ГОСТ 12352 Стали легированные и высоколегированные. Методы определения никеля

ГОСТ 12355 Стали легированные и высоколегированные. Методы определения меди

ГОСТ 12356 Стали легированные и высоколегированные. Методы определения титана

ГОСТ 12357 Стали легированные и высоколегированные. Методы определения алюминия

ГОСТ 12358 Стали легированные и высоколегированные. Методы определения мышьяка

ГОСТ 12359 (ИСО 4945-77) Стали углеродистые, легированные и высоколегированные. Методы определения азота

ГОСТ 12361 Стали легированные и высоколегированные. Методы определения ниобия

ГОСТ 14019 (ИСО 7438:1985) Материалы металлические. Метод испытания на изгиб

ГОСТ 14637 (ИСО 4995-78) Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия

ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 17745 Стали и сплавы. Методы определения газов

ГОСТ 19281 Прокат повышенной прочности. Общие технические условия

ГОСТ 19903 Прокат листовой горячекатаный. Сортамент

ГОСТ 21014 Прокат черных металлов. Термины и определения дефектов поверхности

ГОСТ 22536.0 Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа

ГОСТ 22536.1 Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита

ГОСТ 22536.2 Сталь углеродистая и чугун нелегированный. Методы определения серы

ГОСТ 22536.3 Сталь углеродистая и чугун нелегированный. Методы определения фосфора

ГОСТ 22536.4 Сталь углеродистая и чугун нелегированный. Методы определения кремния

ГОСТ 22536.5 Сталь углеродистая и чугун нелегированный. Методы определения марганца

ГОСТ 22536.6 Сталь углеродистая и чугун нелегированный. Методы определения мышьяка

ГОСТ 22536.7 Сталь углеродистая и чугун нелегированный. Методы определения хрома

ГОСТ 22536.8 Сталь углеродистая и чугун нелегированный. Методы определения меди

ГОСТ 22536.9 Сталь углеродистая и чугун нелегированный. Методы определения никеля

ГОСТ 22536.10 Сталь углеродистая и чугун нелегированный. Методы определения алюминия

ГОСТ 22536.11 Сталь углеродистая и чугун нелегированный. Методы определения титана

ГОСТ 22536.12 Сталь углеродистая и чугун нелегированный. Методы определения ванадия

ГОСТ 23118 Конструкции стальные строительные. Общие технические условия

ГОСТ 24297 Верификация закупленной продукции. Организация проведения и методы контроля

ГОСТ 26877 Металлопродукция. Методы измерений отклонений формы

ГОСТ 27751 Надежность строительных конструкций и оснований. Основные положения

ГОСТ 27772 Прокат для строительных стальных конструкций. Общие технические условия

ГОСТ 27809 Чугун и сталь. Методы спектрографического анализа

ГОСТ 28033 Сталь. Метод рентгенофлюоресцентного анализа

ГОСТ 28473 Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа

ГОСТ 28870 Сталь. Методы испытания на растяжение толстолистового проката в направлении толщины

ГОСТ 30775 Ресурсосбережение. Обращение с отходами. Классификация, идентификация и кодирование отходов. Основные положения

ГОСТ Р 21.1101 Система проектной документации для строительства. Основные требования к проектной и рабочей документации

ГОСТ Р 50424 Сталь и чугун. Метод определения кальция

ГОСТ Р 51927 Сталь и чугун. Атомно-эмиссионный с индуктивно связанной плазмой спектральный метод определения кальция

ГОСТ Р 54153 Сталь. Метод атомно-эмиссионного спектрального анализа

ГОСТ Р 57837 Двутавры стальные горячекатаные с параллельными гранями полок. Технические условия

ГОСТ Р ИСО 4943 Сталь и чугун. Определение содержания меди. Спектрометрический метод атомной абсорбции в пламени

СП 16.13330.2017 «СНиП II-23-81* Стальные конструкции»

СП 28.13330 «СНиП 2.03.11-85 Защита строительных конструкций от коррозии»

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего документа в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии свода правил целесообразно проверить в Федеральном информационном фонде стандартов.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 21014, ГОСТ Р 57837, ГОСТ 27772.

4 Условия заказа

Для оформления заказа необходимо предоставить изготовителю следующие данные о балках:

  • обозначение настоящего стандарта;
  • объем поставки (теоретическая и/или фактическая масса);
  • группа конструкций по СП 16.13330;
  • класс прочности или наименование стали с указанием обозначения стандарта;
  • наименование профиля по настоящему стандарту;

- заказываемая длина и вид длины;

  • нормируемые показатели ударной вязкости проката;
  • дополнительные требования (катет шва, химический состав, требования к поверхности и др.). Дополнительные требования согласовываются между изготовителем и заказчиком перед приемкой заказа.

5 Технические требования

5.1 Требования к исходным материалам

5.1.1 Стальные сварные двутавровые балки изготовляют из листового горячекатаного проката, поставляемого по ГОСТ 19903, из стали:

  • углеродистой общего назначения и низколегированной толщиной 6 мм и более — по ГОСТ 27772;
  • углеродистой общего назначения толщиной 6 мм и более — по ГОСТ 14637;
  • низколегированной толщиной 6 мм и более — по ГОСТ 19281.

Класс прочности стали, а также нормируемые характеристики механических свойств при испытании на ударный изгиб указываются в заказе. Нормируемые показатели ударной вязкости проката следует принимать в соответствии с требованиями СП 16.13330.

5.1.2 Качество материалов должно быть подтверждено документами предприятия-изготовителя об оценке соответствия продукции требованиям нормативных документов.

5.1.3 При отсутствии документа об оценке соответствия продукции требованиям нормативных документов применение материала возможно только после проведения испытаний и подтверждения соответствий всех свойств требованиям настоящего стандарта.

5.1.4 Каждый лист штучной поставки или пакет листов должен иметь маркировку (бирку) с четким указанием данных:

  • предприятие-изготовитель;
  • товарный знак;

- обозначение стандарта или технических условий;

  • размер листа;
  • сталь и номер плавки;
  • масса пакета.

5.1.5 Материалы для сварки (сварочная проволока, электроды, флюс) следует применять в соответствии с СП 16.13330 и обеспечивать значения временного сопротивления металла сварного соединения не ниже, чем у основного металла.

5.1.6 На поверхности листа не допускаются плены, трещины, рванины, закаты.

5.2 Проектная документация

5.2.1 Используемая проектная документация должна быть рассмотрена и принята к производству работ в установленном порядке.

5.2.2 Все изменения в проекте (чертежах) в период производства работ должны быть согласованы с организацией, разработавшей проект.

5.2.3 В проектной документации на строительство или реконструкцию объекта, в которой применены балки по настоящему стандарту, должны быть указаны:

  • наименование балки в соответствии с настоящим стандартом, сталь, из которой она изготовляется, группа конструкций (в соответствии с приложением В СП 16.13330.2017). Примеры условного обозначения приведены в приложении А;
  • климатические характеристики района строительства здания, класс сооружения (КС) в соответствии с ГОСТ 27751, уровень ответственности здания, коэффициент надежности по ответственности и коэффициент условий работы элемента, принятые при расчетах;
  • усилия, действующие в элементах конструкции, которые запроектированы с применением балки по настоящему стандарту;
  • схемы расположения конструкций и дополнительная информация, предусмотренная ГОСТ Р 21.1101;
  • способ обработки поверхности при наличии соединений на болтах с контролируемым натяжением;
  • способ защиты от коррозии в соответствии с требованиями таблицы Ц.6 СП 28.13330.2017, группа, индекс, характеризующий стойкость, толщина покрытия;
  • требования к обработке торцов балок.
5.2.4 В деталировочных чертежах металлических конструкций (КМД) должны быть указаны:
  • наименование балки в соответствии с настоящим стандартом;
  • размеры, необходимые для изготовления;
  • вид и объем контроля сварных соединений;
  • спецификация листа и деталей с указанием количества и массы, наименования стали и требований к ней;
  • требования к степени очистки поверхности проката в соответствии с ГОСТ 9.402;
  • требования к защитному покрытию.

5.3 Требования к защитному покрытию

5.3.1 Готовые балки следует защищать от коррозии в соответствии с требованиями СП 28.13330 в заводских условиях.

5.3.2 Толщина и тип покрытия определяются проектом. Толщина защитного покрытия в заводских условиях должна быть не менее 20 мкм.

5.3.3 Качество очистки поверхностей балок от жировых загрязнений перед нанесением защитного покрытия должно соответствовать второй степени обезжиривания поверхности по ГОСТ 9.402. Степень очистки поверхностей элементов монтажной системы от окислов должна соответствовать СП 28.13330.

5.3.4 Предел огнестойкости конструкции, класс пожарной опасности здания указывают в проектной документации.

5.4 Комплектность и условия поставки

5.4.1 Сварные балки следует поставлять в соответствии с договором (контрактом) на поставку. Комплектность представлена в разделе 11.

5.4.2 Сварные балки поставляются партиями, относящимися к одному наряду-заказу. Объем партии составляют балки, отгруженные на неделимой единице транспортных средств (на барже, на сцепе платформ, тягаче с прицепом, вагоне и т.д.).

6 Требования охраны окружающей среды и безопасности производства

6.1 При производстве балок следует руководствоваться правилами и нормами безопасности: ГОСТ 30775, ГОСТ 12.1.004, ГОСТ 12.1.019, ГОСТ 12.2.029, ГОСТ 12.2.107.

6.2 Рабочие места должны быть обеспечены средствами индивидуальной защиты в соответствии с нормами обеспечения безопасных условий труда.

7 Сортамент и требования к изготовлению

7.1 Сварные двутавры, поставляемые в соответствии с настоящим стандартом, подразделяют по соотношению размеров и условиям работы в конструкции на типы:

а) балочные:

Б — нормальные,

Ш — широкополочные;

б) К — колонные;

в) С — свайные;

г) ДБ, ДК — дополнительных серий.

7.2 Поперечное сечение балки приведено на рисунке 1.

7 Сортамент и требования к изготовлению

Примечание — Поясные сварные швы K показаны условно. Тип сварного соединения и способ сварки указывают в проектной документации.

b — ширина полки; bw — свес полки; h — высота профиля; hw — высота стенки двутавра в свету между полками; K — поясной сварной шов; s — толщина стенки; t — толщина полки

Рисунок 1 — Поперечное сечение сварной балки

7.3 Размеры балок (сортамент), площадь поперечного сечения, масса 1 м балки и прочие справочные значения для осей приведены в приложении Б.

7.4 В соответствии с заказом проводится изготовление сварной балки длиной от 3000 до 14 000 мм. Допускается изготовление балок других длин при указании в заказе.

7.5 Предельные отклонения по толщине стенки при изготовлении сварной балки и полки балки должны соответствовать предельным отклонениям по толщине исходной заготовки шириной свыше 1500 до 2000 мм.

7.6 Отклонение от перпендикулярности торцов балки не должно выводить ее длину за предельные отклонения. В качестве длины балки принимают максимальную длину условно собранной сварной балки с торцами, перпендикулярными к продольной оси.

7.7 Предельные отклонения размеров, геометрической формы сварной балки и сварных швов не должны превышать значений, приведенных в таблице 1.

Таблица 1

Предельное отклонениеЗначение предельного отклонения, ммЭскизный чертеж
1 Отклонение формы и линейных размеров сечения балки:7 Сортамент и требования к изготовлению
отклонение высоты H+/- 3,0
отклонение ширины B+/- 3,0
смещение стенки толщиной tст относительно оси полки d<= 0,5tcm

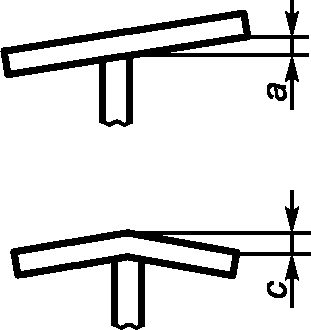

2 Неперпендикулярность:7 Сортамент и требования к изготовлению
полки a0,01B
полки c0,01B

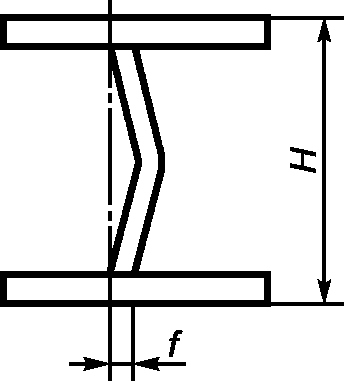

3 Стрелка прогиба стенки балки f0,01H <= tст7 Сортамент и требования к изготовлению

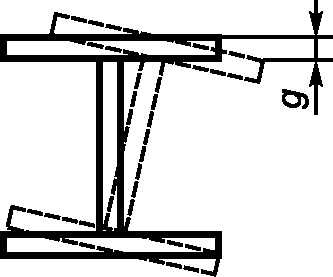

4 Скручивание (винтообразность балки) g0,001L,
но не более 10,0		7 Сортамент и требования к изготовлению
5 Предельно допустимые прогибы балки в плоскости и из плоскости:7 Сортамент и требования к изготовлению
по длине L0,001L
высоте H0,001H
Предельное отклонение длины балки при L до 16 000 мм включ.+20,0
Косина реза торцов балки0,0007H
6 Предельные отклонения размеров сварных швовПо соответствующим стандартам-

7.8 По требованию заказчика проводят резку торцов. Предельные отклонения косины реза должны соответствовать значению, указанному в пункте 5 таблицы 1.

7.9 При изготовлении балок с толщиной соединяемых элементов, выходящей за границы применения соответствующих стандартов на сварные соединения, а также при толщине соединяемых деталей более 80 мм и для сталей с пределом текучести более 390 МПа следует разрабатывать технологические регламенты сварочных работ силами профильной организации, допущенной к проведению такого вида работ в порядке, установленном действующим законодательством Российской Федерации.

8 Методы испытаний

8.1 Химический анализ стали проводят по ГОСТ 12344 — ГОСТ 12348, ГОСТ 12350 — ГОСТ 12352, ГОСТ 12355 — ГОСТ 12359, ГОСТ 12361, ГОСТ 17745, ГОСТ 22536.0 — ГОСТ 22536.12, ГОСТ 27809, ГОСТ 28033, ГОСТ 28473, ГОСТ Р 50424, ГОСТ Р 51927, ГОСТ Р ИСО 4943, ГОСТ Р 54153. Допускается применение других стандартов, обеспечивающих требуемую точность измерений.

При разногласиях в оценке химического состава контроль проводят методами химического анализа по приведенным выше стандартам.

8.2 Величину углеродного эквивалента Cэкв, %, вычисляют по формуле

C_{\text{экв}} = C + \frac{Mn}{6} + \frac{Si}{24} + \frac{Cr}{5} + \frac{Ni}{40} + \frac{Cu}{13} + \frac{V + Nb}{14} + \frac{Mo}{4} + \frac{P}{2} , (1)

где C, Mn, Si, Cr, Ni, Cu, V, Nb, Mo, P — массовые доли углерода, марганца, кремния, хрома, никеля, меди, ванадия, ниобия, молибдена и фосфора соответственно.

8.3 Форму и контролируемые размеры двутавра контролируют средствами допускового контроля — шаблонами. Допускается выполнение измерений геометрических параметров и отклонений формы средствами измерений по ГОСТ 26877.

Места для контроля размеров элементов профиля приведены в таблице 1. Измерения проводят на расстоянии не менее 500 мм от торца (для балок длиной менее 1,5 м — на расстоянии не менее 250 мм от торца), толщину стенки — не менее 10 мм от торца.

Справочные размеры по таблице Б.1 и притупление углов полок на готовом изделии не контролируют.

8.4 Длину двутавра измеряют измерительной металлической рулеткой по ГОСТ 7502 или другим способом, обеспечивающим требуемую точность измерений.

8.5 Методы контроля кривизны двутавров — по ГОСТ 26877. Кривизну измеряют на всей длине двутавра. При наличии местной кривизны и/или изломов, загибов двутавров кривизну измеряют как на всей длине двутавра, так и на длине 1 м.

8.6 Качество поверхности и торцов двутавров контролируют осмотром, классифицируя дефекты и повреждения по ГОСТ 21014.

8.7 Отбор проб, заготовок и образцов для механических и технологических испытаний двутавров проводят по ГОСТ 7564.

8.8 От каждого контрольного двутавра отбирают одну пробу из полки. Из каждой пробы изготовляют:

  • для испытаний на растяжение и изгиб — по одному образцу;

- для испытаний на ударный изгиб — два образца;

  • для испытания на растяжение в направлении толщины — три образца.

8.9 Испытание на растяжение проводят на продольных образцах пятикратной начальной расчетной длины по ГОСТ 1497.

8.10 Испытание на ударный изгиб двутавров с номинальной толщиной полки до 10 мм включительно проводят по ГОСТ 9454 на образцах типов 11, 12, 13 (KCV). Для двутавров с полкой толщиной более 10 мм испытание на ударный изгиб проводят по ГОСТ 9454 на образцах типа 11 (KCV). Допускается применение копров с номинальной потенциальной энергией маятника более 300 Дж.

8.11 Испытание образцов на изгиб проводят по ГОСТ 14019.

8.12 Испытание на растяжение в направлении толщины проводят по ГОСТ 28870.

8.13 При разногласиях в оценке качества и при периодических проверках качества сварных балок применяют методы контроля, предусмотренные настоящим стандартом.

8.14 Качество примененного листового проката может подтверждаться документами о качестве предприятия-изготовителя при условии соблюдения требований к методам испытаний, представленным в настоящем разделе, а также требований проектной документации.

9 Правила приемки

9.1 Изготовленные сварные балки должны быть приняты службой технического контроля предприятия-изготовителя в соответствии с требованиями ГОСТ 23118 и с учетом положений раздела 9. Методы испытаний приведены в разделе 7.

9.2 В процессе изготовления сварных балок осуществляют выборочный контроль размеров поперечных сечений и длин.

9.3 Приемочный контроль изготовленных сварных балок должен включать в себя:

  • измерения размеров балок;
  • проверку антикоррозионного покрытия.

9.4 При приемке готовых сварных балок должна быть обеспечена возможность их осмотра и проведения всех контрольных измерений и проверок.

Приемочный контроль следует проводить в случае изменения технологии производства, замены материалов, по желанию заказчика, для периодической проверки качества поставляемых изделий, не реже чем через каждую поставку 2000 пог. м продольных профилей или 10 000 шт. балок, а также не реже чем раз в год.

9.5 Изготовленные сварные балки, у которых выявлено несоответствие требованиям настоящего стандарта, ГОСТ 23118 и [1], возвращают на исправление дефектов, после чего предъявляют на приемку повторно.

10 Методы контроля

10.1 Виды и объемы контроля, применяемые при изготовлении сварных балок, должны гарантировать их высокое качество и надежность в эксплуатации, а также выявление недопустимых дефектов изделий.

10.1.1 Обязательным является осуществление предварительного (т.е. входного), операционного и приемочного контроля.

10.1.2 Объем контроля должен определяться чертежами или нормативными документами на каждый вид изделия (деталь, узел).

10.2 Предварительным контролем должно быть определено:

10.2.1 Соблюдение требований правил разработки технической документации и рабочих чертежей.

10.2.2 Привлечение квалифицированного персонала (сварщиков, дефектоскопистов, мастеров).

10.2.3 Исправность и комплектность оборудования, наличие паспортов.

10.2.4 Необходимость вести журнал учета соответствия оборудования, в котором следует фиксировать ремонт и проверки оборудования.

10.3 Входной контроль основных материалов (металла и конструктивных элементов) осуществляют специалисты предприятия в соответствии с требованиями настоящего стандарта, а также внутренних регламентов и стандартов. Результаты входного контроля следует фиксировать в журнале входного контроля.

Входным контролем согласно ГОСТ 24297 должно быть установлено следующее:

10.3.1 Наличие заводской маркировки на изделиях или упаковочных листах, ярлыках, бирках; соответствие маркировок данным документов об оценке соответствия изделий требованиям нормативных документов и требованиям нормативных документов или рабочих чертежей на изготовление изделия, а также наличие паспорта, удостоверяющего их качество.

10.3.2 Осмотр металла и конструктивных элементов для выявления поверхностных дефектов и повреждений.

10.4 Операционный контроль проводят в соответствии с требованиями ГОСТ 23118.

10.5 Приемочным контролем должно быть определено следующее:

10.5.1 Контроль отклонения формы и линейных размеров сечения балок следует проводить универсальными методами контроля и средствами измерений в соответствии с настоящим стандартом и ГОСТ 23118.

10.5.2 Методы контроля качества швов сварных соединений и размеров их сечений следует принимать в соответствии с ГОСТ 23118. При изготовлении балок, в которых толщина соединяемых элементов выходит за границы применения соответствующих норм на сварные соединения, а также при толщине соединяемых деталей более 80 мм и для сталей с пределом текучести более 390 МПа следует разрабатывать специальные методы контроля сварных соединений силами профильной организации, допущенной к проведению такого ряда работ в порядке, установленном действующим законодательством Российской Федерации.

10.5.3 Проверка комплектности производится сличением подготовленной к отправке партии сварных балок с нарядом-заказом.

10.5.4 Марка, химический состав и механические свойства материала балки должны быть удостоверены документом о качестве предприятия — поставщика листового проката.

11 Маркировка, транспортирование и хранение

11.1 Комплектность

11.1.1 Балки должны поставляться комплектно.

В состав комплекта входят:

  • балки одного типоразмера, заказа, упакованные в пакеты;
  • документ о качестве, оформленный в соответствии с ГОСТ 23118.
11.1.2 В документе о качестве должны быть указаны:
  • наименование предприятия-изготовителя или его товарный знак;
  • наименование потребителя;
  • номер заказа;
  • номер партии;
  • количество балок в каждой партии;
  • условные обозначения балок;
  • номер технических условий или стандарта;
  • дата изготовления;
  • штампы ОТК;
  • ведомость документов о качестве материалов, примененных для изготовления балок.

11.2 Маркировка

11.2.1 Все балки должны иметь четкую маркировку. Маркировку наносят непосредственно на балку.

11.2.2 Маркировку наносят на каждую балку с обеих сторон стенки на расстоянии не менее 500 мм от торца или на полках.

11.2.3 Общая маркировка содержит:
  • номер заказа;
  • номер чертежа КМД, по которому изготовлена балка (при необходимости);
  • условное обозначение балок;
  • группа конструкции в соответствии с приложением В СП 16.13330.2017;
  • класс прочности стали.

11.2.4 Пример маркировки балки с номером заказа 300, условным обозначением 40К1С (где 40 — номинальная высота профиля в см, К — тип двутавра в соответствии с 7.1, С — двутавр сварной), группы конструкции 1 в соответствии с приложением В СП 16.133330.2017, класса прочности стали С390:

300-40К1С-1-С390

11.2.5 Маркировку на балку наносят несмываемой краской контрастного цвета по отношению к наносимой поверхности.

11.3 Упаковка

Упаковку балок проводят в соответствии с требованиями ГОСТ 23118.

11.4 Транспортирование

11.4.1 Транспортирование сварных балок допускается любым видом транспорта при условии защиты от механических повреждений.

11.4.2 Погрузку, транспортирование, выгрузку и хранение балок необходимо производить, соблюдая меры, исключающие возможность их повреждения. Не допускается выгружать балки сбрасыванием, а также перемещать их волоком.

11.4.3 Условия транспортирования и хранения балок устанавливают в зависимости от климатических факторов внешней среды по ГОСТ 15150 и согласовывают при заказе.

11.5 Хранение

11.5.1 Балки следует хранить на специально оборудованных складах и под навесами, рассортированными по типоразмерам и маркам стали.

11.5.2 При хранении балки должны опираться на деревянные подкладки и прокладки. Толщина деревянных подкладок не менее 150 мм.

11.5.3 При хранении должно быть обеспечено устойчивое положение балок, исключено соприкосновение их с грунтом, должны быть предусмотрены меры против скапливания атмосферной влаги на балках или внутри них.

11.5.4 Схемы складирования должны исключать деформации балок и обеспечивать безопасность их расстроповки и строповки.

11.5.5 Балки следует хранить в штабелях высотой не более чем 2,3 м.

12 Указания по применению и эксплуатации

12.1 Сварные балки следует эксплуатировать при нагрузках и воздействиях, предусмотренных проектной документацией.

12.2 Надзор за содержанием сварных балок в исправном состоянии при эксплуатации зданий и сооружений должен осуществляться в соответствии с требованиями действующих нормативных документов и документации по технической эксплуатации строительных конструкций.

12.3 Сварные балки, изготовляемые по настоящему стандарту, могут применяться для групп конструкций 1 — 4 по классификации СП 16.13330.

12.4 Параметры сварных соединений балок и способы сварки определяют в соответствии с требованиями СП 16.13330 и назначают при разработке проектной документации здания или сооружения либо при разработке чертежей (КМД) по усилиям, указанным в проектной документации.

12.5 Сварные швы крепления стенки к полкам следует проектировать двусторонними и непрерывными по всей длине балок.

12.6 Сварные швы, расположенные поперек длины балки, запрещается располагать в одном поперечном сечении. Рекомендуется не более одного стыкового шва на каждый элемент балки (полки, стенка). Расположение стыковых швов и их количество следует согласовывать с разработчиком проектной документации. Для стыковки поясных листов балок следует использовать сварные соединения с полным проплавлением автоматическим или механизированным способом сварки. Контроль сварных соединений осуществляется в соответствии с требованиями ГОСТ 23118.

12.7 Проектирование конструкций из балок по настоящему стандарту следует осуществлять в соответствии с требованиями СП 16.13330. При проектировании необходимо выполнять следующие проверки:

  • прочности поперечного сечения;
  • устойчивости (для центрально и внецентренно сжатых элементов);
  • общей устойчивости изгибаемых элементов;
  • устойчивости стенок и поясных листов, в том числе проверку необходимости установки поперечных ребер;
  • назначения катетов сварных швов.

Приложение А
(обязательное)

ПРИМЕРЫ УСЛОВНЫХ ОБОЗНАЧЕНИЙ СВАРНЫХ ДВУТАВРОВ ПРИ ЗАКАЗЕ

А.1 Пример условного обозначения двутавра балочного нормального сварного, номера профиля 20Б1С, для группы конструкции 2 (в соответствии с приложением В СП 16.13330.2017), из стали марки С345 категории 5 по ударной вязкости по ГОСТ 27772:

\text{Двутавр} \frac{20\text{Б}1\text{С } - 2 - \text{ГОСТ Р}58966 - 2020}{\text{С}345 - 5\text{ГОСТ }27772 - 2015}

А.2 Пример условного обозначения двутавра колонного, номера профиля 40К15С, для группы конструкции 1 (в соответствии с приложением В СП 16.13330.2017), длиной 9000 мм из стали марки С355 по ГОСТ 27772 с контролем ударной вязкости при температуре минус 20 °C, с гарантированными свойствами в направлении толщины Z15:

Двутавр 40К15С-1 x 9000-С355 ГОСТ 27772-2015-KCV(-20) — Z15
ГОСТ Р 58966-2020

Приложение Б (обязательное)

НОМИНАЛЬНЫЕ РАЗМЕРЫ ДВУТАВРОВ И ПЛОЩАДЬ ПОПЕРЕЧНОГО СЕЧЕНИЯ, МАССА 1 м ДЛИНЫ, СПРАВОЧНЫЕ ЗНАЧЕНИЯ ДЛЯ ОСЕЙ ПРОФИЛЯ

Таблица Б.1

Номер профиляНоминальные размеры, ммНоминальная площадь поперечного сечения Fн, см2Номинальная масса 1 м двутавра, кгСправочные значения для осей профиля
hbsthwbwIx, см4Wx, см3Sx, см3ix, ммIy, см4Wy, см3Sy, см3iy, мм
Тип Б — Балочные нормальные двутавры
20Б1С200100681844727,0421,231786,89178,69102,1981,29133,6626,7320,8322,23
20Б2С20310181018346,534,8427,352291,32225,75130,9581,10172,5034,1626,9722,25
20Б3С2081028121844739,2030,772769,30266,28153,8184,05213,0341,7732,6823,31
25Б1С248124682325933,7626,503482,38280,84159,41101,56254,6341,0731,8027,46
25Б2С25012561023059,538,8030,464210,43336,83189,68104,17325,9352,1540,1028,98
25Б3С2551268122315948,7238,255289,49414,86237,07104,20401,0663,6649,4828,69
25Б4С260127101423258,558,7646,136426,28494,33285,97104,58479,8975,5759,3528,58
30Б1С2981496828271,540,7632,006134,92411,74232,48122,68441,5759,2745,6732,91
30Б2С3001508102807152,4041,137773,47518,23295,90121,80563,6975,1658,4932,80
30Б3С30515181228171,558,7246,109261,47607,31344,42125,59689,7991,3670,6534,27
30Б4С31015210142827170,7655,5511198,11722,46414,35125,80821,77108,1384,3934,08
35Б1С3461746103268454,3642,6711557,15668,04372,03145,81878,59100,9977,1640,20
35Б2С35017581232683,568,0853,4414310,39817,74461,18144,981073,27122,6694,4839,70
35Б3С35517610143278381,9864,3517247,68971,70553,77145,051274,81144,86112,5039,43
35Б4С361177101832583,596,2275,5321619,371197,75678,43149,901666,28188,28145,0441,61
40Б1С39619981237295,577,5260,8521043,901062,82596,88164,761577,71158,56121,7845,11
40Б2С4002008143729685,7667,3224300,511215,03678,78168,331868,25186,83142,9846,67
40Б3С406201101637495,5101,7279,8528830,871420,24801,97168,352168,61215,78166,2846,17
40Б4С412202122037295125,4498,4736214,951758,01999,42169,912752,83272,56210,7246,85
45Б1С44619981242295,581,5263,9927505,531233,43696,28183,691577,92158,58122,1844,00
45Б2С45020010144229598,2077,0932885,211461,56833,01183,001870,18187,02145,2843,64
45Б3С456201121842094,5122,7696,3742132,921847,931056,94185,262442,23243,01189,3644,60
45Б4С462202122042295131,44103,1847005,612034,871159,97189,112753,55272,63211,6245,77
50Б1С492199101246894,594,5674,2336057,431465,75846,90195,271580,02158,80124,6540,88
50Б2С496199101446894,5102,5280,4840913,771649,75945,21199,771842,71185,20144,4542,40
50Б3С500200101646895110,8086,9846036,551841,461048,18203,842137,23213,72165,8543,92
50Б4С508201122046894,5136,56107,2058144,072289,141309,42206,342713,61270,01210,4344,58
50Б5С516202162446893171,84134,8972389,952805,811630,66205,253312,94328,01259,8043,91
55Б1С5432201014515105113,1088,7854488,152006,931146,19219,492488,83226,26175,8446,91
55Б2С5472201016515105121,9095,6961022,732231,181266,09223,742843,76258,52200,0448,30
55Б3С5532211220513104,5149,96117,7276313,712759,991572,68225,593605,34326,28253,4449,03
55Б4С5602221422516104169,92133,3986750,233098,221779,74225,954023,52362,48283,7048,66
60Б1С596199101656494,5120,0894,2668518,982299,291320,98238,872106,19211,68165,4541,88
60Б2С600200121856494139,68109,6578930,372631,011524,74237,712408,12240,81190,1541,52
60Б3С604201142056493,5159,36125,1089509,772963,901730,51237,002719,76270,62215,8241,31
60Б4С612202162456493187,20146,95107775,713522,082061,50239,943316,21328,34262,8742,09
70Б1С6912601216659124162,28127,39123406,873571,832055,42275,764696,42361,26282,2653,80
70Б2С6972601420657123195,98153,84152286,104369,762515,59278,765873,69451,82354,1054,75
70Б3С7022611622658122,5220,12172,79170786,734865,722818,21278,556541,64501,28395,7254,51
70Б4С7102621825660122249,80196,09196863,825545,463223,48280,737525,71574,48455,7654,89
Тип Ш — Балочные широкополочные двутавры
20Ш0С1901496817471,534,2826,912238,86235,67131,1880,82441,3759,2445,1935,88
20Ш1С1941506101747240,4431,752805,10289,19160,7183,29562,8175,0457,0337,31
20Ш2С19915181217571,550,2439,443529,83354,76200,0583,82689,3491,3069,8037,04
20Ш3С20415210141767160,1647,234302,31421,79240,8884,57820,89108,0183,0636,94
20Ш4С211155121817571,576,8060,295747,24544,76315,1786,511119,68144,48111,2638,18
20Ш5С218157142217471,593,4473,357276,91667,61391,4888,251422,94181,27139,8339,02
20Ш6С228159162617671,5110,8487,019207,67807,69479,4991,141747,87219,86169,9639,71
25Ш0С2401746102208448,0037,685137,60428,13236,40103,46878,40100,9776,6842,78
25Ш1С24417581222083,559,6046,796366,43521,84292,00103,351072,81122,6193,6442,43
25Ш2С24917610142218371,3856,037711,26619,38350,57103,941273,92144,76111,1842,25
25Ш3С256177121822082,590,1270,7410105,39789,48451,73105,891666,74188,33144,9443,01
25Ш4С264182142222084110,8887,0412999,08984,78569,18108,282215,51243,46187,5744,70
25Ш5С274184162622284131,20102,9916224,461184,27691,78111,202707,03294,24227,1745,42
25Ш6С286186203222283163,44128,3021125,051477,28879,11113,693446,72370,62287,8745,92
30Ш0С29019981027095,561,4048,209116,32628,71351,50121,851314,59132,12101,1646,27
30Ш1С2942008122709669,6054,6410860,84738,83411,30124,921601,15160,12122,1647,96
30Ш2С300201101626895,591,1271,5314587,28972,49546,45126,532167,73215,69164,9548,77
30Ш3С306203121827095,5105,4882,8017141,901120,39635,53127,482513,52247,64190,3048,82
30Ш4С314206142227096128,44100,8321653,731379,22789,25129,843211,51311,80240,0150,00
30Ш5С326208162827096159,68125,3528560,231752,161013,58133,744208,71404,68311,4951,34
30Ш6С342210203627095205,20161,0838838,202271,241338,93137,585574,60530,91410,4052,12
35Ш1С334249812310120,584,5666,3817483,631046,92577,17143,793088,97248,11188,4860,44
35Ш2С3402501014312120101,2079,4421140,681243,57692,18144,533648,43291,87222,6560,04
35Ш3С3472521218311120128,04100,5127581,581589,72891,25146,774805,38381,38291,3761,26
35Ш4С3542541422310120155,16121,8034317,281938,831095,78148,726015,68473,68362,4362,27
35Ш5С3642581626312121184,08144,5042442,522332,011328,34151,847452,50577,71442,6563,63
35Ш6С3762602032312120228,80179,6154431,662895,301674,40154,249394,67722,67556,4064,08
35Ш7С3922622440312119284,48223,3271279,433636,712136,51158,2912025,76918,00708,9065,02
40Ш1С3832991014355144,5119,2293,5932240,411683,57929,85164,456240,17417,40317,3472,35
40Ш2С3903001016358145131,80103,4637414,281918,681057,81168,487202,98480,20364,4873,93
40Ш3С3973021220357145163,64128,4647513,152393,611329,71170,409186,34608,37462,4574,92
40Ш4С4063041624358144203,20159,5159420,812927,131649,86171,0011250,01740,13565,9574,41
40Ш5С4183091830358145,5249,84196,1276798,603674,572086,75175,3314769,21955,94730,6176,89
40Ш6С4303112236358144,5302,68237,6095554,784444,412558,06177,6818079,911162,69892,1577,29
40Ш7С4463132545356144370,70291,00123119,065521,033220,09182,2423044,581472,501129,9678,84
45Ш0С4342991016402144,5135,88106,6747228,132176,411201,86186,437131,59477,03362,6372,45
45Ш1С4403001218404144156,48122,8454705,772486,631384,22186,988105,82540,39412,2771,97
45Ш2С4463021422402144189,16148,4967354,413020,381691,34188,7010108,52669,44511,4773,10
45Ш3С4523041624404144210,56165,2975687,473349,001887,78189,5911251,58740,24567,4273,10
45Ш4С4643081830404145257,52202,1597049,964183,192372,32194,1314628,69949,91727,8475,37
45Ш5С4763102236404144312,08244,98120358,725057,092904,04196,3817910,451155,51889,3475,76
45Ш6С4923122545402143,5381,30299,32154274,106271,313642,95201,1522830,841463,521126,5377,38
50Ш1С4823001216450144150,00117,7561250,422541,511422,15202,077206,48480,43368,1069,31
50Ш2С4873001618451142180,16141,4371649,812942,501673,10199,428115,39541,03419,4367,12
50Ш3С4933001622449142203,84160,0185329,953461,661957,50204,609915,33661,02509,3769,74
50Ш4С4993001824451141225,18176,7795054,203809,792167,65205,4610821,92721,46558,2769,32
50Ш5С5083022028452141259,52203,72112914,514445,452540,20208,5912883,82853,23661,0370,46
50Ш6С5183102235448144315,56247,71143265,295531,483172,21213,0717417,841123,73867,9874,29
50Ш7С5323122640452143367,12288,19171388,916443,193734,07216,0720313,751302,161011,6374,39
50Ш8С5483143050448142448,40351,99217816,157949,494661,94220,4025900,091649,691282,8576,00
60Ш1С5823001218546144173,52136,21102192,213511,761969,97242,688107,86540,52414,8368,36
60Ш2С5893001622545142219,20172,07127728,434337,132465,15241,399918,60661,24512,4467,27
60Ш3С5973001825547141248,46195,04147322,224935,422818,22243,5011276,58751,77584,6567,37
60Ш4С6053002030545140289,00226,87175896,025814,743330,06246,7113536,33902,42702,2568,44
60Ш5С6163022435546139342,44268,82211171,066856,203964,93248,3316130,001068,21837,3568,63
60Ш6С6303152845540143,5434,70341,24279771,988881,655166,79253,6923540,691494,651169,2073,59
60Ш7С6443173250544142,5491,08385,50323213,4010037,685891,19256,5526694,391684,191325,7473,73
60Ш8С6643193660544141,5578,64454,23398574,0712005,247111,99262,4532673,272048,481614,5475,14
70Ш1С6923001420652143211,28165,85167851,444851,202759,93281,869014,91600,99465,9765,32
70Ш2С6983001624650142248,00194,68200225,155737,113271,40284,1410822,19721,48560,8066,06
70Ш3С7073001828651141285,18223,87235131,156651,523805,35287,1412631,64842,11656,3766,55
70Ш4С7153002232651139335,22263,15274659,217682,784443,85286,2414457,77963,85759,3965,67
70Ш5С7253002440645138394,80309,92335522,239255,795358,08291,5218074,301204,95946,4467,66
70Ш6С7403132845650142,5463,70364,00404724,8910938,516373,29295,4323117,131477,131165,8570,61
70Ш7С7583153260638141,5582,16457,00530793,5314005,118224,28301,9531430,091995,561570,0473,48
70Ш8С7803174070640138,5699,80549,34648492,4716628,019925,45304,4137505,522366,281886,5673,21
80Ш1С7823001418746143212,44166,77206062,525270,143036,70311,448117,06541,14423,2861,81
80Ш2С7923001422748143236,72185,83244536,296175,163520,13321,419917,10661,14513,3364,73
90Ш1С8812991620841141,5254,16199,52301004,626833,253988,95344,148939,01597,93473,9259,30
90Ш2С8903001625840142284,40223,25359689,708082,914654,95355,6311278,67751,91589,3862,97
100Ш1С9903201622946152292,16229,35442767,988944,815197,19389,2912047,22752,95593,4764,21
100Ш2С9983201825948151330,64259,55506570,6410151,725914,08391,4213699,41856,21678,3964,37
100Ш3С10063201830946151362,28284,39584369,0611617,686698,36401,6316429,981026,87806,3167,34
100Ш4С10133202032949150394,60309,76635348,6512543,907274,22401,2617539,531096,22866,6566,67
110Ш1С110032012251050154286,00224,51578095,8310510,835953,75449,5913668,45854,28658,9069,13
110Ш2С110032014301040153337,60265,02680930,1312380,557028,80449,1116407,781025,49793,4869,71
110Ш1С110032014251050153307,00241,00597389,5810861,636229,38441,1213677,34854,83665,7366,75
110Ш2С110032016301040152358,40281,34699677,8712721,427299,20441,8416419,501026,22801,2867,69
120Ш1С120040012251150194338,00265,33842504,1714041,747858,75499,2626683,231334,161020,7088,85
120Ш2С120045014301140218429,60337,241097056,8018284,2810171,80505,3445588,572026,161546,68103,01
120Ш1С120040014251150193361,00283,39867852,0814464,208189,38490,3126692,961334,651028,1885,99
120Ш2С120045016301140217452,40355,131121749,2018695,8210496,70497,9545601,412026,731555,23100,40
130Ш1С130040014251250193375,00294,381040781,2516012,029109,38526,8226695,251334,761030,6384,37
130Ш2С130045016301240217468,40367,691343126,5320663,4911647,70535,4945604,832026,881558,4398,67
130Ш1С130040014251250193375,00294,381040781,2516012,029109,38526,8226695,251334,761030,6384,37
130Ш2С130045016301240217468,40367,691343126,5320663,4911647,70535,4945604,832026,881558,4398,67
140Ш1С140040014251350193389,00305,371232460,4217606,5810064,38562,8726697,541334,881033,0882,84
140Ш2С140045016301340217484,40380,251587923,8722684,6312838,70572,5545608,242027,031561,6397,03
140Ш3С140050016301340242514,40403,801728713,8724695,9113866,20579,7162545,742501,831917,88110,27
140Ш1С140040016251350192416,00326,561273466,6718192,3810520,00553,2826712,751335,641043,2080,13
140Ш2С140045016301340217484,40380,251587923,8722684,6312838,70572,5545608,242027,031561,6397,03
140Ш3С140050016301340242514,40403,801728713,8724695,9113866,20579,7162545,742501,831917,88110,27
150Ш1С150040016251450192432,00339,121494400,0019925,3311580,00588,1526716,161335,811046,4078,64
150Ш2С150045018301440216529,20415,421906707,6025422,7714588,10600,2545632,482028,111577,0792,86
150Ш3С150050018301440241559,20438,972068797,6027583,9715690,60608,2462569,982502,801933,32105,78
150Ш1С150040018301440191499,20391,871744617,6023261,5713485,60591,1732069,981603,501258,3280,15
150Ш2С150045018301440216529,20415,421906707,6025422,7714588,10600,2545632,482028,111577,0792,86
150Ш3С150050018351430241607,40476,812316935,2230892,4717419,78617,6272986,162919,452245,42109,62
160Ш1С160045016251550217473,00371,311891985,4223649,8213664,38632,4538021,661689,851315,2389,66
160Ш2С160050018301540241577,20453,102396739,6029959,2517111,10644,3962574,842502,991937,37104,12
160Ш3С160055018301540266607,20476,652581629,6032270,3718288,60652,0583262,343027,722331,12117,10
160Ш1С160045018301540216547,20429,552211849,6027648,1215933,60635,7845637,342028,331581,1291,32
160Ш2С160050018351530241625,40490,942680665,7233508,3218960,78654,7072991,022919,642249,47108,03
160Ш3С160055018351530266660,40518,412895008,6336187,6120330,15662,1097126,443531,872708,84121,27
170Ш1С170045018281644216547,92430,122427877,2628563,2616614,76665,6642604,901893,551484,0888,18
170Ш2С170050020301640240628,00492,982827057,3333259,5019249,00670,9562609,332504,371957,0099,85
170Ш1С170045020351630215641,00503,192905239,9234179,2919754,13673,2353264,922367,331853,3891,16
170Ш2С170050020351630240676,00530,663147845,3337033,4721211,00682,3973025,332921,012269,00103,94
170Ш3С170055020401620265764,00599,743740334,6744003,9424821,00699,69111024,674037,263106,00120,55
180Ш1С180050018281744241593,92466,232993837,5533264,8619247,46709,9958418,092336,721820,6399,18
180Ш2С180055020301740265678,00532,233462894,0038476,6022171,50714,6783303,503029,222355,75110,85
180Ш1С180050020351730240696,00546,363589132,0039879,2422926,00718,1173032,002921,282274,00102,44
180Ш2С180055020401720265784,00615,444256021,3347289,1326756,00736,79111031,334037,503111,00119,00
180Ш3С180060020401720290824,00646,844565834,6750731,5028516,00744,38144114,674803,823686,00132,25
190Ш1С190050018281844241611,92480,363393784,6735724,0520754,76744,7258422,952336,921824,6897,71
190Ш2С190060020301840290728,00571,484185730,6744060,3225294,00758,26108122,673604,092792,00121,87
190Ш1С190050020351830240716,00562,064065218,6742791,7824691,00753,5073038,672921,552279,00101,00
190Ш2С190060022401820289880,40691,115257397,4755341,0331429,10772,76144161,494805,383710,11127,96
200Ш1С200050022281944239707,68555,534069215,8040692,1624196,62758,2958505,832340,231867,6190,92
200Ш2С200060024301940288825,60648,104953356,8049533,5729020,80774,58108223,493607,452839,68114,49
200Ш1С200050022351930239774,60608,064696922,9546969,2327437,23778,7073087,922923,522304,2797,14
200Ш2С200055024401920263900,80707,135641924,2756419,2432619,20791,41111137,854041,383163,24111,08
200Ш3С200060024401920288940,80738,536026137,6060261,3834579,20800,33144221,184807,373738,24123,81
220Ш1С220050024402120238908,80713,416571758,9359743,2635083,20850,3783577,563343,102652,6495,90
220Ш2С2200800244021203881148,80901,819371438,9385194,9048043,20903,19341577,568539,446552,64172,43
240Ш1С2400500264523102371050,60824,728910755,5574256,3043836,08920,9694088,343763,533007,7094,63
240Ш2С2400800264523103871320,601036,6712654778,05105456,4859732,33978,91384338,349608,467395,20170,60
260Ш1С2600500285025002361200,00942,0011775000,0090576,9253750,00990,58104624,004184,963370,0093,37
260Ш2С2600800285025003861500,001177,5016652500,00128096,1572875,001053,64427124,0010678,108245,00168,75
280Ш1С2800600306026802851524,001196,3418328048,00130914,6376254,001096,64216603,007220,105701,50119,22
280Ш2С2800950306026804601944,001526,0426212288,00187230,63105024,001161,19857978,0018062,6913839,00210,08
300Ш1С3000600307028602851698,001332,9323880134,00159200,8992203,501185,90252643,508421,456621,75121,98
300Ш2С3000950307028604602188,001717,5834398637,33229324,25128096,001253,851000914,3321071,8816115,50213,88
Тип К — Колонные двутавры
15К1С14714961012771,537,4229,371503,19204,52114,1663,38551,5574,0356,0738,39
15К2С1501508101307140,4031,711618,97215,86121,9063,30563,0575,0757,2937,33
15К3С155151101412770,554,9843,162279,03294,07169,2064,38804,41106,5481,3938,25
15К4С16015210161287161,4448,232706,64338,33195,5866,37937,55123,3694,0239,06
15К5С166153121813070,570,6855,483250,75391,66229,1567,821076,35140,70107,6839,02
20К1С19619981017695,553,8842,303809,07388,68216,0584,081314,18132,08100,4149,39
20К2С2002008121769662,0848,734610,49461,05256,5886,181600,75160,08121,4150,78
20К3С204201101417695,573,8858,005542,78543,41306,0586,621896,27188,68143,6050,66
20К4С210201121817494,593,2473,197215,04687,15392,7487,972438,69242,66184,9451,14
20К5С214202122017495101,6879,828156,21762,26437,2989,562749,97272,27207,1552,01
20К6С220202142217694113,5289,119383,02853,00494,1690,913026,24299,63228,7351,63
20К7С226203162517693,5129,66101,7811031,52976,24571,9992,243491,60344,00263,1951,89
20К8С234203183017492,5153,12120,2013553,631158,43689,3094,084191,17412,92316,1152,32
25К1С246249812222120,577,5260,858917,12724,97398,88107,253088,60248,08187,7863,12
25К2С250250101422212092,2072,3810669,99853,60474,61107,583647,68291,81221,5362,90
25К3С2532511016221120,5102,4280,4012195,36964,06536,95109,124218,71336,15254,7764,18
25К4С2572521218221120117,2492,0314058,921094,08615,31109,514804,08381,28289,7564,01
25К5С2622531420222119,5132,28103,8416126,881231,06698,51110,425403,17427,13325,4863,91
25К6С2672531424219119,5152,10119,4019210,971439,02821,68112,396482,72512,47389,4265,29
25К7С2742581626222121169,68133,2022162,821617,72930,36114,297449,43577,48439,7766,26
25К8С2812591830221120,5195,18153,2226211,521865,591085,03115,898697,73671,64512,0666,76
25К9С2882602035218120225,60177,1031036,592155,321269,96117,2910267,20789,78602,4067,46
25К10С2982612440218118,5261,12204,9837096,852489,721489,33119,1911878,17910,20696,9167,45
30К1С2982991014270144,5110,7286,9218535,231243,97685,54129,396239,46417,36316,2875,07
30К2С3003001016268145122,8096,4020981,991398,80771,38130,717202,23480,15363,3576,58
30К3С3003051616268144,5140,48110,2822267,401484,49836,61125,907575,18496,73380,6873,43
30К4С3043011218268144,5140,52110,3124112,681586,36882,51130,998185,13543,86412,5376,32
30К5С3083011220268144,5152,56119,7626931,161748,78974,62132,869094,16604,26457,8377,21
30К6С3123021422268144170,40133,7630237,311938,291089,07133,2110105,45669,24508,1977,01
30К7С3163021624268143187,84147,4533535,772122,521201,86133,6211026,59730,24555,8076,62
30К8С3163571624268170,5214,24168,1839175,862479,481394,58135,2318208,861020,10773,2792,19
30К9С3223581626270171229,36180,0543505,762702,221523,38137,7319891,721111,27841,7193,13
30К10С3283591830268170,5263,64206,9650869,833101,821766,33138,9123147,161289,54977,4693,70
30К11С3343602032270170284,40223,2556010,613353,931921,77140,3424901,201383,401050,3093,57
30К12С3413612236269169,5319,10250,4964296,963771,082180,88141,9528251,401565,171189,1694,09
30К13С3503622440270169354,40278,2073899,134222,812463,10144,4031656,391748,971329,8894,51
30К14С3563712845266171,5408,38320,5885692,904814,212843,72144,8638347,272067,241574,5396,90
30К15С3643723050264171451,20354,1997069,225333,473181,56146,6842958,442309,591759,5097,58
30К16С3743733560254169536,50421,15116451,286227,343795,92147,3351985,872787,452125,8398,44
30К17С3843743660264169543,84426,91124649,406492,163948,91151,3952416,272803,012140,9198,17
30К18С3963754070256167,5627,40492,51147223,417435,534606,43153,1861659,973288,532512,1499,14
30К19С4083854570268170659,60517,79163363,028007,994958,56157,3866781,243469,162661,78100,62
30К20С4223875080262168,5750,20588,91191856,319092,725723,19159,9277553,724007,943077,26101,67
30К21С4403896090260164,5856,20672,12227950,6010361,396633,75163,1788763,804563,693521,72101,82
35К1С3423481016310169142,36111,7532093,581876,821027,71150,1511241,03646,04488,2988,86
35К1,5С3463491218310168,5162,84127,8336805,162127,471174,40150,3412757,03731,06553,6888,51
35К2С3503501220310169177,20139,1041140,772350,901299,15152,3714296,13816,92618,0889,82
35К3С3553511422311168,5197,98155,4146385,892613,291454,97153,0715863,08903,88685,2389,51
35К4С3603521624312168218,88171,8251817,882878,771613,95153,8617456,33991,84753,4189,30
35К5С3653531828309167,5253,30198,8460680,503324,961880,29154,7820542,271163,87884,7890,05
35К6С3693601830309171271,62213,2266644,883612,192045,43156,6423343,021296,83984,5192,70
35К7С3763612032312170,5293,44230,3573609,923915,422230,30158,3825111,941391,241058,1792,51
35К8С3823622235312170322,04252,8082105,864298,742465,94159,6727699,811530,381165,5192,74
35К9С3893632440309169,5364,56286,1894715,454869,692820,18161,1931923,691758,881339,9493,58
35К10С3963642845306168413,28324,42108140,055461,623202,42161,7636227,391990,521520,5793,63
35К11С4043743050304172465,20365,18124973,246186,793656,46163,9043663,092334,921782,6596,88
35К12С4143753260294171,5544,08427,10149107,087203,244328,24165,5552814,662816,782147,0198,52
35К13С4243763560304170,5557,60437,72159003,317500,164510,24168,8753265,992833,302167,1997,74
35К14С4343774070294168,5645,40506,64185454,388546,285235,16169,5162669,873324,662546,0698,54
35К15С4463784570306166,5666,90523,52199946,088966,195501,18173,1563244,213346,252577,9397,38
35К16С4583925080298171776,20609,32238413,6810411,086482,07175,2680625,474113,543166,41101,92
35К17С4723935080312171,5784,80616,07257568,1310913,906770,64181,1681256,284135,183186,48101,75
35К18С4883946090308167894,00701,79300246,4512305,187768,02183,2692298,884685,223631,41101,61
35К19С50639560100306167,5973,60764,28346460,7413694,108720,77188,64103267,265228,724038,33102,99
35К20С52040970110300169,51109,80871,19402963,9315498,6110010,45190,55126290,376175,574783,98106,68
35К21С54041180120300165,51226,40962,72464839,2017216,2711257,20194,69140133,066819,135307,63106,89
35К22С56241380130302166,51315,401032,59534477,2219020,5412509,08201,57153919,367453,725785,09108,17
35К23С580426901403001681462,801148,30617047,6021277,5014133,30205,38182209,648554,446655,41111,61
35К24С6044301001503041651594,001251,29712323,6523586,8815796,70211,39201300,839362,837313,75112,38
40К1С3943981218358193186,24146,2055267,842805,471539,08172,2718918,59950,68719,26100,79
40К2С4004001422356193225,84177,2868203,723410,191884,99173,7823474,811173,74888,72101,95
40К3С4064031624358193,5250,72196,8276779,393782,242103,68175,0026192,551299,88985,91102,21
40К4С4144051828358193,5291,24228,6291511,314420,842476,99177,2631018,121531,761162,67103,20
40К4,5С4204032032356191,5329,12258,36104810,534990,982818,66178,4534930,841733,541317,07103,02
40К5С4294002436357188373,68293,34120614,185623,043211,95179,6638441,131922,061465,70101,43
40К6С4383702540358172,5385,50302,62127172,535806,963345,71181,6333815,281827,851396,9793,66
40К7С4483712845358171,5434,14340,80146840,346555,373812,62183,9138364,102068,151583,5594,00
40К8С4583723250358170486,56381,95167821,917328,474307,06185,7242996,802311,661775,6294,00
40К9С4703733560350169570,10447,53201951,918593,705123,84188,2152020,172789,292140,5395,52
40К10С4843744070344167661,20519,04240064,599920,026010,94190,5561216,033273,582516,6396,22
40К11С4943924570354173,5708,10555,86265529,3010750,176522,18193,6570544,493599,212778,7399,81
40К12С5103935080350171,5803,80630,98311880,9812230,637525,23196,9881295,864137,193198,36100,57
40К13С5283946090348167918,00720,63365998,6113863,588674,02199,6792370,884688,883649,41100,31
40К14С54839560100348167,5998,80784,06424045,8315476,139756,28206,05103342,865232,554057,23101,72
40К15С564410701103441701142,80897,10497632,8417646,5511273,14208,67127338,436211,634833,45105,56
40К16С588412801203481661267,20994,75581389,0619775,1412780,00214,20141353,866861,845370,72105,62
40К17С616414801303561671361,201068,54680841,4122105,2414345,62223,65155261,157500,545855,17106,80
40К18С638430901403581701526,201198,07800569,4125096,2216431,65229,03187691,188729,826833,98110,90
40К19С668435100160348167,51740,001365,90962878,8828828,7119192,20235,24222401,0010225,338004,00113,06
Тип С — Свайные двутавры
13С1С126,51141010106,55233,4526,26876,18138,5380,5851,18247,8143,4833,8227,22
20С1С20020412121769670,0855,014877,16487,72276,5883,421700,47166,71128,0249,26
25С1С244252121222012086,8868,209210,25754,94423,38102,963203,77254,27194,4760,73
25С2С2502551414222120,5102,4880,4511229,85898,39507,51104,683874,06303,85233,0361,48
30С1С2943021212270145104,8882,3316386,751114,74620,33125,005512,61365,07278,4772,50
30С2С3003051616268144,5140,48110,2822267,401484,49836,61125,907575,18496,73380,6873,43
32С1С326,7319,72525276,7147,4229,03179,7840871,812502,101444,93133,5913651,00853,99660,4277,20
32С2С337,9325,73232273,9146,9296,10232,4454421,133221,141894,19135,5718501,681136,12883,7079,05
35С1С3383511414310168,5141,68111,2229284,271732,80964,24143,7710097,25575,34438,8084,42
35С2С3443541616312169163,20128,1134541,472008,221123,58145,4811840,48668,95511,2585,18
35С3С3503572020310168,5204,80160,7743890,072508,001418,35146,3915187,10850,82652,7586,11
40С1С3884021616356193185,60145,7050547,472605,541449,82165,0317336,10862,49657,8196,65
40С2С3944051818358193,5210,24165,0458453,322967,171658,89166,7419946,44985,01752,6197,40
40С3С4004082222356193257,84202,4072470,383623,522044,99167,6524934,601222,28937,0998,34
Тип ДБ — Дополнительные балочные двутавры
20ДБ1С20713361018763,537,8229,692909,98281,16157,2387,72392,4459,0145,0632,21
20ДБ2С2101348121866347,0436,933584,85341,41193,7987,30482,0171,9455,3632,01
25ДБ1С2511466102317043,0633,804858,67387,14215,95106,22519,1171,1154,3334,72
25ДБ2С2561468122326953,6042,086052,04472,82267,57106,26623,4285,4065,8034,10
25ДБ3С26014781423269,559,7246,887066,30543,56306,96108,78742,18100,9877,4935,25
25ДБ4С2581468102386948,2437,875390,98417,91237,68105,71519,7071,1955,1932,82
25ДБ5С26214781223869,554,3242,646415,49489,73277,14108,68636,3286,5766,7334,23
25ДБ6С2661488142387060,4847,487484,53562,75317,72111,24757,43102,3678,5735,39
30ДБ1С3091026102894837,7429,635768,03373,34215,13123,63177,3934,7827,3121,68
30ДБ2С3131028122894747,6037,377156,89457,31267,73122,62213,4741,8633,5221,18
30ДБ3С31016561029079,550,4039,568647,20557,88310,58130,99749,2190,8169,3738,56
30ДБ4С3131668122897962,9649,4210637,81679,73383,32129,99916,09110,3784,9838,14
30ДБ5С31716781428979,569,8854,8612349,28779,13437,73132,941087,97130,3099,9239,46
30ДБ6С30316561227979,556,3444,239474,05625,35346,47129,68898,93108,9682,9339,94
30ДБ7С3071668122837962,4849,0510183,48663,42373,91127,67916,07110,3784,9338,29
30ДБ8С31016781428279,569,3254,4211745,00757,74425,55130,171087,94130,2999,8739,62
35ДБ1С34912761032960,545,1435,439080,16520,35296,45141,83341,9953,8641,8027,52
35ДБ2С3531288123296057,0444,7811308,15640,69370,13140,80420,8365,7651,7827,16
35ДБ3С35217181033281,560,7647,7012442,90706,98402,63143,10834,7997,6475,7637,07
35ДБ4С35517181233181,567,5253,0014493,36816,53461,48146,511001,45117,1390,3738,51
35ДБ5С3581728143308274,5658,5316651,32930,24523,08149,441188,71138,22106,1839,93
35ДБ6С363173,2101633181,688,5269,4919717,751086,38617,75149,241388,28160,31124,1339,60
35ДБ7С3532541018317122123,1496,6628333,911605,32891,42151,694918,76387,30294,2863,20
35ДБ8С3572551220317121,5140,04109,9332179,601802,781010,08151,595531,69433,86330,8362,85
35ДБ9С3602561220320122140,80110,5332904,531828,031024,00152,875597,01437,27333,4463,05
35ДБ10С3632571422319121,5157,74123,8336705,452022,341142,09152,546231,31484,93371,0962,85
40ДБ1С3991408103796658,3245,7814224,13712,99415,94156,17458,9565,5652,0328,05
40ДБ2С4031408123796663,9250,1816475,37817,64472,08160,55550,4278,6361,8329,34
40ДБ3С40317781237984,572,8057,1519870,39986,12558,88165,211110,66125,5097,0239,06
40ДБ4С4071788143798580,1662,9322881,821124,41633,32168,951317,56148,04113,9340,54
40ДБ5С410179101637884,595,0874,6426742,861304,53742,81167,711532,57171,24132,8940,15
40ДБ6С41318010163818595,7075,1227316,851322,85753,13168,951558,38173,15134,3640,35
40ДБ7С417181122037784,5117,6492,3533909,631626,36931,76169,781982,01219,01170,5941,05
45ДБ1С4501528124267270,5655,3922654,471006,87580,93179,18704,1892,6672,7231,59
45ДБ2С45515381442772,577,0060,4526026,211144,01654,64183,85837,52109,4885,3532,98
45ДБ3С45915410164277291,9872,2030676,261336,66773,69182,62977,50126,95100,2032,60
45ДБ4С462154,4101842672,298,1877,0733851,421465,43843,83185,681107,79143,50112,6033,59
45ДБ5С466155,3122042671,65113,2488,8938643,241658,51964,85184,731254,65161,58128,2633,29
45ДБ6С453189,9101442589,9595,6775,1032024,221413,87809,34182,961601,45168,66131,5340,91
45ДБ7С457190101642590103,3081,0935971,221574,23896,10186,611832,61192,91149,7142,12
45ДБ8С460191101642890,5103,9281,5836668,981594,30907,41187,851861,67194,94151,2742,33
45ДБ9С463192121842790120,3694,4842022,831815,241042,45186,852129,52221,82173,5742,06
45ДБ10С466193122042690,5128,32100,7346147,401980,581132,99189,642402,49248,96193,9143,27
45ДБ11С469194142242590144,86113,7251629,662201,691269,99188,792686,89277,00217,4143,07
53ДБ3С533209121650198,5127,0099,7057280,142149,351240,93212,372441,70233,66183,7443,85
53ДБ4С537210121850199135,72106,5463504,792365,171357,41216,312785,51265,29207,4745,30
53ДБ5С539211122049999,5144,28113,2669288,452571,001468,59219,143138,50297,49231,5946,64
53ДБ6С544212142250099163,28128,1778164,232873,681654,80218,803505,08330,67259,4446,33
53ДБ7С549214162450199182,88143,5687596,673191,141850,20218,863937,24367,97290,8146,40
60ДБ1С599178101457184106,9483,9558163,491942,021136,46233,211320,70148,39118,0335,14
60ДБ2С603179121657183,5125,8098,7567971,442254,441329,65232,451537,65171,80138,4434,96
60ДБ3С6032281216571108141,48111,0681481,892702,551559,75239,983168,85277,97218,2147,33
60ДБ4С6082281218572108150,72118,3290167,212966,031701,46244,593563,94312,63244,2248,63
60ДБ5С6122291220572108,5160,24125,7999001,713235,351846,46248,564011,23350,33272,5050,03
60ДБ6С6172301424569108190,06149,20118600,453844,422203,26249,804879,81424,33331,3450,67
Тип ДК — Дополнительные колонные двутавры
10ДК1С9610068804720,8016,33336,2170,0440,0040,20133,4826,7020,3625,33
10ДК2С100100610804724,8019,47432,2786,4549,8041,75166,8133,3625,3625,93
10ДК3С1201061220804752,0040,821125,33187,56115,6046,52398,1675,1257,6227,67
12ДК1С11412068985725,0819,69587,41103,0558,0848,40230,5838,4329,2430,32
12ДК2С120120812965636,4828,64902,25150,3786,9849,73346,0157,6743,9730,80
12ДК3С1401261422965668,8854,072055,45293,64179,6854,63735,67116,7789,6732,68
14ДК1С1331406101136734,7827,301133,51170,4595,6857,09457,5465,3649,5136,27
14ДК2С1401408121166642,8833,661484,35212,05120,9858,84549,2978,4759,7335,79
14ДК3С160145142211665,580,0462,833245,36405,67243,6663,681120,48154,55118,4837,42
15ДК1С152152681367332,4825,501387,82182,61101,4265,37468,4961,6446,8237,98
15ДК2С15715381013772,541,5632,621827,06232,75131,2266,30597,5178,1159,6237,92
15ДК3С16215410121387250,7639,852302,44284,25162,4167,35731,6095,0172,8737,96
16ДК1С1521606101327739,9231,341730,79227,73126,6765,85682,9085,3664,5941,36
16ДК2С1601608141327655,3643,462548,04318,51180,9467,84956,30119,5490,6641,56
16ДК3С18016614241327698,1677,065154,31572,70341,2472,461832,74220,81168,5743,21
18ДК1С1711806101518745,0635,372508,04293,34162,0074,61972,27108,0381,6846,45
18ДК2С18018010141528565,6051,503772,94419,22238,0475,841362,07151,34115,3045,57
18ДК3С200186162415285113,6089,187424,94742,49439,0480,852579,13277,33212,4447,65
20ДК1С20320381217997,563,0449,494831,59476,02264,6887,551673,85164,91125,0651,53
20ДК2С2062048141789871,3656,025649,49548,49305,8688,981981,68194,28147,0852,70
20ДК3С210205101617897,583,4065,476656,28633,93357,7789,342298,85224,28170,3352,50
20ДК4С21620612181809795,7675,177871,64728,86415,6990,672625,14254,87194,2052,36
20ДК5С222209142217897,5116,8891,759891,06891,09515,2591,993351,49320,72244,6153,55
20ДК6С229210162418197129,76101,8611429,32998,19582,1293,853710,58353,39270,3953,47
25ДК1С2532541016221122103,3881,1512330,37974,73542,64109,214371,73344,23260,8365,03
25ДК2С2562551016224122,5104,0081,6412704,43992,53552,32110,534423,57346,95262,9065,22
25ДК3С2602561218224122119,0493,4514641,971126,31632,83110,915036,39393,47298,9465,04
25ДК4С2642571220224122,5129,68101,8016458,961246,89702,34112,665661,42440,58334,2866,07
Примечания
1 Высота профиля h, ширина полки b, толщина стенки s, толщина полки t являются контролируемыми размерами.
2 Высота стенки двутавра в свету между полками hw, свес полки bw являются справочными значениями и на двутаврах не контролируются.
3 Номинальная площадь поперечного сечения, номинальная масса 1 м двутавра, а также справочные значения для осей профиля вычислены по номинальным размерам. Плотность стали принята равной 7850 кг/м3. Масса сварных швов не учтена.
4 В таблице буквами обозначены справочные значения геометрических характеристик относительно соответствующих осей (см. рисунок 1): I — момент инерции сечения, W — момент сопротивления сечения, S — статический момент полусечения, i — радиус инерции.

БИБЛИОГРАФИЯ

[1] Свод правил по проектированию и строительству
СП 53-101-98		 Изготовление и контроль качества стальных строительных конструкций
УДК 691.714.018.8:006.354ОКС 77.140
Ключевые слова: стальные строительные конструкции, сортамент, размеры балок, сварной двутавр, сварное соединение, методы испытаний, методы контроля, технические требования, расчет
