ГОСТ Р 57837-2017. Национальный стандарт Российской Федерации. Двутавры стальные горячекатаные с параллельными гранями полок. Технические условия

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ Р 57837-2017Утратил силу 08.10.2026

(утв. и введен в действие Приказом Росстандарта от 24.10.2017 № 1515-ст)

Примечание

Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 7, 2018. Документ введен в действие с 01.05.2018.

Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. № 1515-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Hot-rolled steel I-beams with parallel edges of flanges. Specifications

ГОСТ Р 57837-2017

ОКС 77.140.70

Дата введения 1 мая 2018 года

Предисловие

1 РАЗРАБОТАН Центральным научно-исследовательским институтом строительных конструкций им. В.А. Кучеренко (институтом АО «Научно-исследовательский центр „Строительство“), ФГУП „ЦНИИчермет им. И.П. Бардина“ при участии АО „ЕВРАЗ Нижнетагильский металлургический комбинат“, Ассоциации „Объединение участников бизнеса по развитию стального строительства“, ОАО „Мечел“»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 367 «Чугун, прокат и металлоизделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. № 1515-ст

4 Настоящий стандарт разработан с учетом основных нормативных положений стандарта ASTM A6/A6M «Стандартная спецификация на общие требования для проката из конструкционной стали прутков, пластин, фасонных профилей и шпунтовых свай» (ASTM A6/A6M «Standard Specification for General Requirements for Rolled Structural Steel Bars, Plates, Shapes, and Sheet Piling», NEQ)

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт распространяется на стальные горячекатаные двутавровые профили с параллельными гранями полок (далее — двутавры) из нелегированной и легированной стали, предназначенные для стальных строительных конструкций со сварными и болтовыми соединениями.

Двутавровые профили могут быть использованы для любых видов строительных конструкций (балок, колонн, элементов ферм, элементов вертикальных и горизонтальных связей), а также для зданий и сооружений любого уровня ответственности (в соответствии с терминологией и при условии соблюдения положений [1]) и любого назначения.

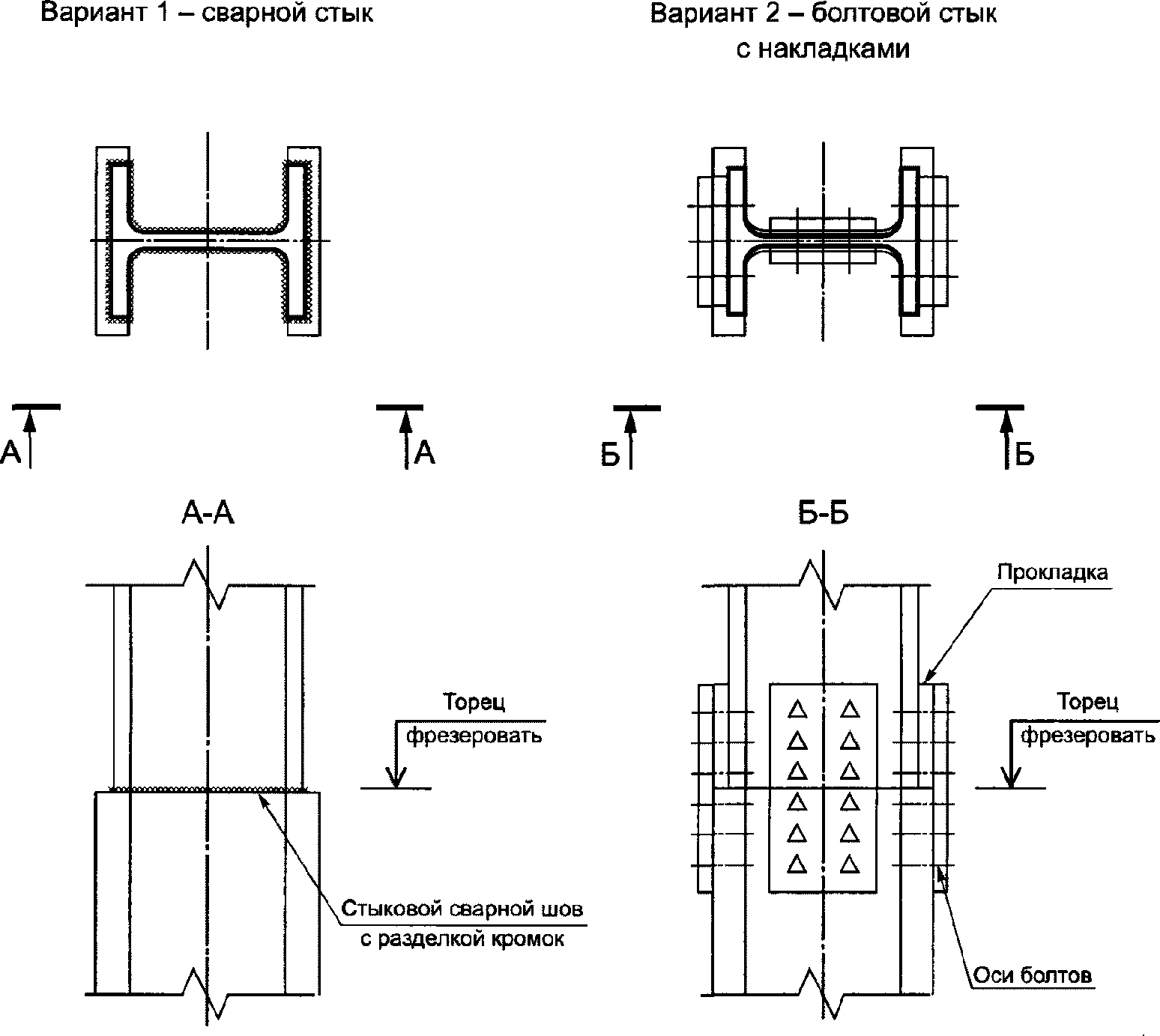

Примеры способов стыковки двутавров приведены в приложении А.

Двутавровые профили, изготовляемые по настоящему стандарту, допускается использовать по другому назначению.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 535 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия

ГОСТ 1497 (ИСО 6892-84) Металлы. Методы испытаний на растяжение

ГОСТ 7502 Рулетки измерительные металлические. Технические условия

ГОСТ 7564-97 Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний

ГОСТ 7565 (ИСО 377-2-89) Чугун, сталь и сплавы. Метод отбора проб для определения химического состава

ГОСТ 7566 Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение

ГОСТ 9454 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах

ГОСТ 12344 Стали легированные и высоколегированные. Методы определения углерода

ГОСТ 12345 (ИСО 671-82, ИСО 4935-89) Стали легированные и высоколегированные. Методы определения серы

ГОСТ 12346 (ИСО 439-82, ИСО 4829-1-86) Стали легированные и высоколегированные. Методы определения кремния

ГОСТ 12347 Стали легированные и высоколегированные. Методы определения фосфора

ГОСТ 12348 (ИСО 629-82) Стали легированные и высоколегированные. Методы определения марганца

ГОСТ 12350 Стали легированные и высоколегированные. Методы определения хрома

ГОСТ 12351 Стали легированные и высоколегированные. Методы определения ванадия

ГОСТ 12352 Стали легированные и высоколегированные. Методы определения никеля

ГОСТ 12355 Стали легированные и высоколегированные. Методы определения меди

ГОСТ 12356 Стали легированные и высоколегированные. Методы определения титана

ГОСТ 12357 Стали легированные и высоколегированные. Методы определения алюминия

ГОСТ 12359 (ИСО 4945-77) Стали углеродистые, легированные и высоколегированные. Методы определения азота

ГОСТ 12361 Стали легированные и высоколегированные. Методы определения ниобия

ГОСТ 14019 (ИСО 7438:1985) Материалы металлические. Метод испытания на изгиб

ГОСТ 17745 Стали и сплавы. Методы определения газов

ГОСТ 19281-2014 Прокат повышенной прочности. Общие технические условия

ГОСТ 21014 Прокат черных металлов. Термины и определения дефектов поверхности

ГОСТ 22536.0-87 Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа

ГОСТ 22536.1-88 Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита

ГОСТ 22536.2 Сталь углеродистая и чугун нелегированный. Методы определения серы

ГОСТ 22536.3 Сталь углеродистая и чугун нелегированный. Методы определения фосфора

ГОСТ 22536.4 Сталь углеродистая и чугун нелегированный. Методы определения кремния

ГОСТ 22536.5 (ИСО 629-82) Сталь углеродистая и чугун нелегированный. Методы определения марганца

ГОСТ 22536.6 Сталь углеродистая и чугун нелегированный. Методы определения мышьяка

ГОСТ 22536.7 Сталь углеродистая и чугун нелегированный. Методы определения хрома

ГОСТ 22536.8 Сталь углеродистая и чугун нелегированный. Методы определения меди

ГОСТ 22536.9 Сталь углеродистая и чугун нелегированный. Методы определения никеля

ГОСТ 22536.10 Сталь углеродистая и чугун нелегированный. Методы определения алюминия

ГОСТ 22536.11 Сталь углеродистая и чугун нелегированный. Методы определения титана

ГОСТ 22536.12 Сталь углеродистая и чугун нелегированный. Методы определения ванадия

ГОСТ 26877-2008 Металлопродукция. Методы измерений отклонений формы

ГОСТ 27772-2015 Прокат для строительных стальных конструкций. Общие технические условия

ГОСТ 27809 Чугун и сталь. Методы спектрографического анализа

ГОСТ 28033 Сталь. Метод рентгенофлюоресцентного анализа

ГОСТ 28473 Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа

ГОСТ 28870 Сталь. Методы испытания на растяжение толстолистового проката в направлении толщины

ГОСТ 30415 Сталь. Неразрушающий контроль механических свойств и микроструктуры металлопродукции магнитным методом

ГОСТ Р ИСО 4943 Сталь и чугун. Определение содержания меди. Спектрометрический метод атомной абсорбции в пламени

ГОСТ Р ИСО 14284 Сталь и чугун. Отбор и подготовка образцов для определения химического состава

ГОСТ Р 50424 Сталь и чугун. Метод определения кальция

ГОСТ Р 50779.10 (ИСО 3534-1-93) Статистические методы. Вероятность и основы статистики. Термины и определения

ГОСТ Р 50779.11 (ИСО 3534-2-93) Статистические методы. Статистическое управление качеством. Термины и определения

ГОСТ Р 51927 Сталь и чугун. Атомно-эмиссионный с индуктивно связанной плазмой спектральный метод определения кальция

ГОСТ Р ИСО 54153 Сталь. Метод атомно-эмиссионного спектрального анализа

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ 21014, а также следующие термины с соответствующими определениями:

3.1 балочные нормальные двутавры: Двутавровые профили для элементов строительных конструкций, которые работают преимущественно на изгиб; высота профиля нормального двутавра по значению больше, чем ширина полок.

3.2 балочные широкополочные двутавры: Двутавровые профили для элементов строительных конструкций, которые работают преимущественно на изгиб; высота профиля широкополочного двутавра равна или близка по значению ширине полок.

3.3 колонные двутавры: Двутавровые профили для элементов строительных конструкций, которые работают на растяжение, сжатие и сжатие с изгибом; как правило, высота профиля колонного двутавра равна или близка по значению ширине полок.

3.4 свайные двутавры: Двутавровые профили со значительной несущей способностью для элементов строительных конструкций, которые работают на растяжение, сжатие и сжатие с изгибом; как правило, высота таких профилей равна или близка по размеру ширине полок, а толщина стенки и полок равны или близки по значению.

3.5 длина двутавра: Длина условно вырезанного двутавра с торцами, перпендикулярными к продольной оси.

3.6 прокат горячекатаный: Прокат, полученный в результате горячей пластической деформации и последующего охлаждения на спокойном воздухе.

3.7 контролируемая прокатка: Технологический процесс прокатки с регулированием и контролем температурного режима и степени деформации металла в процессе прокатки.

3.8 ускоренное охлаждение: Технологический процесс принудительного охлаждения проката после горячей деформации со скоростью, превышающей скорость его охлаждения на спокойном воздухе.

4. Классификация

4.1 Двутавры подразделяют:

  • по соотношению размеров и условиям работы на типы:

а) балочные:

Б — нормальные;

Ш — широкополочные;

б) К — колонные;

в) С — свайные;

г) ДБ, ДК — дополнительных серий.

Примечание - Балочные двутавры допускается применять в конструкциях, работающих на растяжение, сжатие и сжатие с изгибом, колонные и свайные двутавры — в конструкциях, работающих на изгиб;

  • по видам длины:

мерной (МД);

мерной с немерной длиной (МД1);

немерной (НД);

ограниченной в пределах немерной (ОД);

  • по классам прочности (наименованиям или маркам стали):

классов прочности С255Б, С255Б-1, С345Б, С355Б, С355Б-1, С390Б, С440Б — в соответствии с таблицей 5;

наименований стали С255, С345, С355, С390, С440 — в соответствии с ГОСТ 27772;

классов прочности 265, 345, 355, 390, 440 или в сочетании с марками стали — в соответствии с ГОСТ 19281;

марок стали Ст3сп и Ст3Гсп — с обозначением и техническими требованиями по ГОСТ 535;

  • по состоянию поставки:

ГК — горячекатаные;

КП — после контролируемой прокатки, в том числе с ускоренным охлаждением.

5. Условия заказа

При оформлении заказа на поставку двутавров заказчик должен предоставить изготовителю следующие данные:

  • объем поставки;
  • наименование профиля по настоящему стандарту;
  • заказываемую длину и вид длины;
  • класс прочности или наименование стали с указанием номера стандарта (при необходимости также марку стали при заказе по ГОСТ 19281 или по ГОСТ 535);
  • нормируемые характеристики механических свойств при испытании на ударный изгиб (при отсутствии требований в заказе изготовитель испытание не проводит);
  • состояние поставки;
  • дополнительные требования (при необходимости). Дополнительные требования согласовывают между изготовителем и заказчиком перед приемкой заказа.

6. Сортамент

6.1 Форма поперечного сечения двутавра и условные обозначения его элементов представлены на рисунке 1.

6.2 Номинальные размеры поперечного сечения, площадь поперечного сечения, масса 1 м двутавра, справочные величины для осей приведены в таблице 1.

6. Сортамент

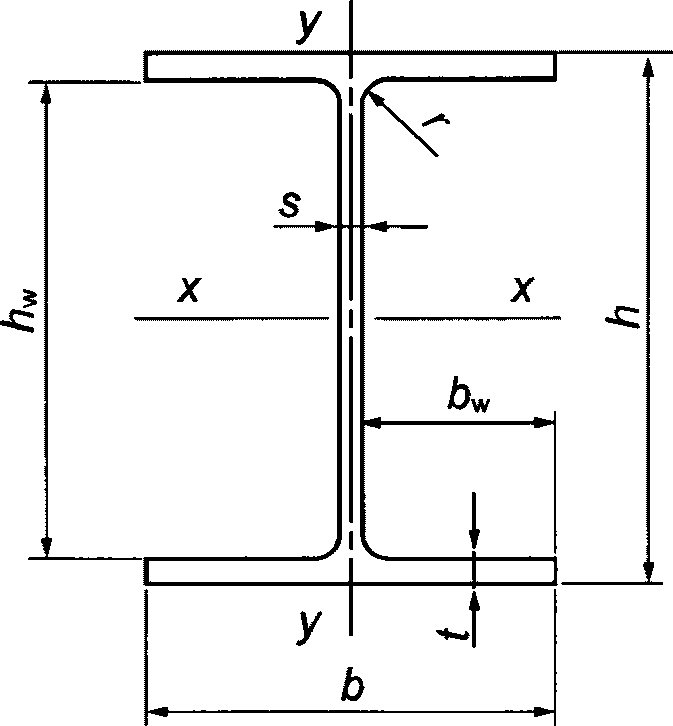

h — высота двутавра; hw — высота стенки двутавра (в свету между полками); b — ширина полки; bw — свес полки; t — толщина полки; s — толщина стенки; r — радиус сопряжения

Рисунок 1 — Поперечное сечение двутавра

Таблица 1

Номинальные размеры двутавров и площадь поперечного сечения, масса 1 м длины, справочные величины для осей

Номер профиляНоминальные размеры, ммНоминальная площадь поперечного сечения Fн, см2Номинальная масса 1 м двутавра, кгСправочные величины для осей профиля
hbsthwbwrIx, см4Wx, см3Sx, см3ix, ммIy, см4Wy, см3Sy, см3iy, мм
Тип Б — Балочные нормальные двутавры
10Б1100,055,04,15,788,625,457,010,328,10171,0134,2019,7040,7015,925,794,5712,42
12Б1117,664,03,85,1107,430,107,011,038,70257,3643,8024,9448,3022,397,005,4914,25
12Б2120,064,04,46,3107,429,807,013,2110,40317,7553,0030,3649,0427,678,656,7914,47
14Б1137,473,03,85,6126,234,607,013,3910,50434,8663,3035,8056,9836,429,987,7616,49
14Б2140,073,04,76,9126,234,157,016,4312,90541,2277,3044,1757,4044,9212,319,6216,54
16Б1157,082,04,05,9145,239,009,016,1812,70689,2887,8049,5565,2754,4313,2710,3518,34
16Б2160,082,05,07,4145,238,509,020,0915,80869,29108,7061,9365,7868,3116,6613,0518,44
18Б1177,091,04,36,5164,043,359,019,5815,401062,74120,1067,6673,6881,8918,0013,9820,45
18Б2180,091,05,38,0164,042,859,023,9518,801316,96146,3083,2174,16100,8522,1617,3020,52
20Б0198,099,04,57,0184,047,2511,023,1818,201581,56159,8089,8882,60113,6222,9517,8622,14
20Б1200,0100,05,58,0184,047,2511,027,1621,301844,26184,40104,7382,41133,9126,7820,9722,21
20Б2203,0101,06,59,5184,047,2511,032,1925,302218,49218,60124,9983,02163,9332,4625,5022,57
20Б3208,0102,08,012,0184,047,0011,040,2431,602852,62274,30158,4684,20213,5041,8633,0223,03
25Б1248,0124,05,08,0232,059,5012,032,6825,703537,11285,30159,68104,04254,8541,1131,8027,93
25Б2250,0125,06,09,0232,059,5012,037,6629,604051,73324,10182,93103,73293,8547,0236,5527,93
25Б3255,0126,07,511,5232,059,2512,047,6237,405238,16410,80233,88104,88384,7961,0847,6728,43
25Б4260,0127,09,014,0232,059,0012,057,6845,306481,01498,50286,25106,00480,0775,6059,2428,85
30Б1298,0149,05,58,0282,071,7513,040,8032,006318,22424,00237,53124,44442,0059,3345,8832,91
30Б2300,0150,06,59,0282,071,7513,046,7836,707209,26480,60271,06124,14507,5367,6752,5632,94
30Б3305,0151,08,011,5282,071,5013,058,7446,109254,92606,90344,37125,52661,8887,6768,3133,57
30Б4310,0152,09,514,0282,071,2513,070,8055,6011381,41734,30419,40126,79822,37108,2184,6034,08
35Б1346,0174,06,09,0328,084,0014,052,6841,4011094,49641,30358,09145,12791,5490,9870,1138,76
35Б2350,0175,07,011,0328,084,0014,063,1449,6013559,01774,80433,96146,54984,34112,5086,7939,48
35Б3355,0176,08,513,5328,083,7514,077,0860,5016797,02946,30533,54147,621229,36139,70108,1339,94
35Б4361,0177,010,016,5328,083,5014,092,8972,9020719,711147,90651,07149,351528,90172,76134,0240,57
40Б1396,0199,07,011,0374,096,0016,072,1656,6020018,831011,10563,93166,561447,14145,44111,9744,78
40Б2400,0200,08,013,0374,096,0016,084,1266,0023704,431185,20663,13167,871736,39173,64133,8245,43
40Б3406,0201,09,516,0374,095,7516,0102,0580,1029352,451445,90813,38169,602169,89215,91166,7446,11
40Б4412,0202,011,019,0374,095,5016,0120,1094,3035196,831708,60966,65171,192616,25259,03200,4746,67
45Б1446,0199,08,012,0422,095,5018,084,3066,2028697,351286,90725,06184,501580,03158,80123,2943,29
45Б2450,0200,09,014,0422,095,5018,096,7676,0033450,761486,70839,53185,931871,57187,16145,4643,98
45Б3456,0201,010,517,0422,095,2518,0115,4390,6040710,411785,501012,55187,802307,62229,61178,8144,71
45Б4462,0202,012,020,0422,095,0018,0134,22105,4048197,422086,501188,75189,502756,66272,94213,0145,32
50Б1492,0199,08,812,0468,095,1020,092,3872,5036841,891497,60853,45199,701581,96158,99124,8641,38
50Б2496,0199,09,014,0468,095,0020,0101,2779,5041869,081688,30957,23203,331844,89185,42144,8842,68
50Б3500,0200,010,016,0468,095,0020,0114,2389,7047846,051913,801087,59204,662140,79214,08167,4843,29
50Б4508,0201,012,020,0468,094,5020,0139,99109,9059953,572360,401348,82206,942717,85270,43212,2344,06
50Б5516,0202,015,024,0468,093,5020,0170,59133,9073345,262842,801642,68207,353315,53328,27260,0444,09
55Б1543,0220,09,513,5516,0105,2524,0113,3689,0055677,422050,701164,94221,622405,54218,69171,6746,06
55Б2547,0220,010,015,5516,0105,0024,0124,7497,9062784,452295,601301,49224,342761,34251,03196,5647,05
55Б3553,0221,012,018,5516,0104,5024,0148,63116,7075321,222724,101554,49225,113342,92302,53237,9947,42
55Б4560,0222,014,022,0516,0104,0024,0174,86137,3089907,093211,001842,20226,754032,07363,25286,7648,02
60Б1596,0199,010,015,0566,094,5022,0120,4594,6068715,902305,901325,36238,851979,66198,96157,6440,54
60Б2600,0200,011,017,0566,094,5022,0134,41105,5077632,252587,701489,36240,322278,16227,82180,7241,17
60Б3604,0201,012,519,0566,094,2522,0151,28118,8087472,102896,401675,38240,462586,62257,38205,2841,35
60Б4612,0202,015,023,0566,093,5022,0181,97142,90106509,503480,702026,68241,933182,62315,11253,1241,82
70Б1691,0260,012,015,5660,0124,0024,0164,74129,30125922,203644,602094,79276,474557,35350,57276,6452,60
70Б2697,0260,012,518,5660,0123,7524,0183,64144,16145904,024186,632392,68281,875437,68418,28328,4154,41
70Б3702,0261,014,521,0660,0123,2524,0210,26165,10167085,054760,302736,06281,896248,49478,81378,1054,51
70Б4710,0262,017,025,0660,0122,5024,0248,14194,80199679,985624,803249,28283,677531,16574,90456,2955,09
Тип Ш — Балочные широкополочные двутавры
20Ш0190,0149,05,07,0176,072,0013,031,1124,402079,60218,90120,9781,76386,6251,9039,7935,25
20Ш1194,0150,06,09,0176,072,0013,039,0130,602689,74277,30154,2883,04507,1667,6251,8536,06
20Ш2199,0151,07,511,5176,071,7513,049,3838,803502,14352,00198,0184,21661,2587,5867,2736,59
20Ш3204,0152,09,014,0176,071,5013,059,8547,004362,01427,70243,1885,37821,37108,0883,1837,05
20Ш4211,0155,011,017,5176,072,0013,075,0658,905696,83540,00311,2087,121089,19140,54108,3838,09
20Ш5218,0157,013,021,0176,072,0013,090,2770,907117,64653,00381,2688,801359,05173,13133,8138,80
20Ш6228,0159,016,026,0176,071,5013,0112,2988,209312,80816,90485,6691,071749,68220,09170,7539,47
25Ш0240,0174,06,09,0222,084,0016,046,8436,804981,13415,10229,64103,13791,7591,0169,8441,11
25Ш1244,0175,07,011,0222,084,0016,056,2444,206121,23501,70279,19104,33984,48112,5186,3641,84
25Ш2249,0176,08,513,5222,083,7516,068,5953,807624,69612,40343,94105,441229,33139,70107,4142,34
25Ш3256,0177,010,517,0222,083,2516,085,6967,309819,49767,20436,06107,051575,20177,99137,1842,88
25Ш4264,0182,013,021,0222,084,5016,0107,5084,4012751,44966,00556,26108,912116,49232,58179,7044,37
25Ш5274,0184,016,026,0222,084,0016,0133,40104,7016478,261202,80703,59111,142710,17294,58228,4445,07
25Ш6286,0186,019,032,0222,083,5016,0163,42128,3021287,681488,70884,76114,133448,57370,81288,2245,94
30Ш0290,0199,07,010,0270,096,0018,061,4848,309429,75650,30360,60123,851316,09132,27101,7046,27
30Ш1294,0200,08,012,0270,096,0018,072,3856,8011338,30771,30429,51125,161603,26160,33123,2847,06
30Ш2300,0201,09,015,0270,096,0018,087,3868,6014209,66947,30529,86127,522034,13202,40155,4248,25
30Ш3306,0203,011,018,0270,096,0018,0105,5682,9017455,331140,90644,63128,592515,46247,83190,8548,82
30Ш4314,0206,013,022,0270,096,5018,0128,52100,9021967,161399,20798,35130,743213,67312,01240,5650,00
30Ш5326,0208,016,028,0270,096,0018,0162,46127,5029037,681781,501031,79133,694213,04405,10313,1650,92
30Ш6342,0210,020,036,0270,095,0018,0207,98163,3039315,662299,201357,14137,495580,38531,47412,3551,80
35Ш1334,0249,08,011,0312,0120,5020,083,1765,3017107,051024,40565,71143,422834,62227,68174,4558,38
35Ш2340,0250,09,014,0312,0120,5020,0101,5179,7021676,501275,10706,03146,133650,97292,08223,4559,97
35Ш3347,0252,011,017,5312,0120,5020,0125,9598,9027535,211587,00886,41147,864674,90371,02284,2660,92
35Ш4354,0254,013,021,0312,0120,5020,0150,67118,3033692,451903,501072,31149,545745,80452,43347,1861,75
35Ш5364,0258,016,026,0312,0121,0020,0187,51147,2043231,442375,401354,36151,847458,32578,16444,7963,07
35Ш6376,0260,019,032,0312,0120,5020,0229,11179,9054967,482923,801688,25154,899398,88722,99557,2864,05
35Ш7392,0262,023,040,0312,0119,5020,0284,79223,6071815,253664,002150,36158,8012030,69918,37709,8165,00
40Ш1383,0299,09,512,5358,0144,7522,0112,9188,6030554,321595,50880,73164,505576,08372,98285,4270,27
40Ш2390,0300,010,016,0358,0145,0022,0135,95106,7038674,101983,301093,97168,667207,77480,52366,5372,81
40Ш3397,0302,012,019,5358,0145,0022,0164,89129,4047846,382410,401339,96170,348962,48593,54453,3373,72
40Ш4406,0304,014,524,0358,0144,7522,0201,98158,6060107,102960,901662,00172,5111253,74740,38566,4374,64
40Ш5418,0309,017,530,0358,0145,7522,0252,20198,0077867,253725,702114,90175,7114776,27956,39732,6576,54
40Ш6430,0311,021,036,0358,0145,0022,0303,25238,1096432,244485,202578,21178,3218086,351163,11893,4377,23
40Ш7446,0313,025,044,0358,0144,0022,0369,09289,70122543,615495,203204,85182,2122547,071440,711109,2578,16
45Ш0434,0299,010,015,0404,0144,5024,0135,04106,0046794,172156,401192,24186,156692,40447,65342,8770,40
45Ш1440,0300,011,018,0404,0144,5024,0157,38123,6056069,132548,601412,44188,758111,31540,75413,8071,79
45Ш2446,0302,013,021,0404,0144,5024,0184,30144,7066379,082976,601661,51189,789655,62639,44490,2972,38
45Ш3452,0304,015,024,0404,0144,5024,0211,46166,0077050,833409,301915,99190,8811258,33740,68569,0472,97
45Ш4464,0308,018,030,0404,0145,0024,0262,46206,0098962,824265,602420,93194,1814639,89950,64731,3974,69
45Ш5476,0310,021,036,0404,0144,5024,0312,98245,70121722,095114,402932,26197,2117919,221156,08891,0975,67
45Ш6492,0312,025,044,0404,0143,5024,0380,50298,70153856,396254,303633,74201,0822341,691432,161106,7676,63
50Ш1482,0300,011,015,0452,0144,5026,0145,52114,2060366,762504,801395,56203,676763,81450,92347,6268,18
50Ш2487,0300,014,517,5452,0142,7526,0176,34138,4071863,012951,301666,63201,877897,76526,52409,4266,92
50Ш3493,0300,015,520,5452,0142,2526,0198,86156,1083437,193384,901912,66204,839251,07616,74478,7668,21
50Ш4499,0300,016,523,5452,0141,7526,0221,38173,8095277,593818,702161,40207,4510604,77706,98548,2169,21
50Ш5508,0302,019,028,0452,0141,5026,0260,80204,70114959,834526,002578,55209,9512894,50853,94663,2770,31
50Ш6518,0310,022,033,0452,0144,0026,0309,84243,20140248,125415,003106,50212,7516442,931060,83825,0572,85
50Ш7532,0312,026,040,0452,0143,0026,0372,92292,70174203,776549,003797,96216,1320335,661303,571017,0973,84
50Ш8548,0314,030,048,0452,0142,0026,0442,84347,60214879,987842,304598,03220,2824895,521585,701240,0474,98
60Ш1582,0300,012,017,0548,0144,0028,0174,49137,00102709,983529,601981,30242,627669,85511,32396,4966,30
60Ш2589,0300,016,020,5548,0142,0028,0217,41170,70126193,284285,002438,84240,929259,23617,28483,5865,26
60Ш3597,0300,018,024,5548,0141,0028,0252,37198,10150035,325026,302869,72243,8211069,15737,94578,5866,23
60Ш4605,0300,020,028,5548,0140,0028,0287,33225,60174450,485767,003305,39246,4012881,17858,74674,1266,96
60Ш5616,0302,023,034,0548,0139,5028,0338,13265,40210467,046833,403941,46249,4915686,681038,85817,4468,11
60Ш6630,0315,027,041,0548,0144,0028,0412,99324,20266239,938452,104907,09253,9021476,181363,571073,6472,11
60Ш7644,0317,031,048,0548,0143,0028,0480,93377,50318172,049881,105788,14257,2125653,761618,531279,0273,04
60Ш8664,0319,036,058,0548,0141,5028,0574,05450,60394963,7311896,507047,57262,3031634,211983,341572,4774,23
70Ш1692,0300,013,020,0652,0143,5028,0211,49166,00172424,054983,402814,39285,539024,74601,65468,0765,32
70Ш2698,0300,015,023,0652,0142,5028,0242,53190,40198779,775695,703233,41286,2910382,92692,19540,4765,43
70Ш3707,0300,018,027,5652,0141,0028,0289,09226,90239021,106761,603867,01287,5412424,20828,28650,2965,56
70Ш4715,0300,020,531,5652,0139,7528,0329,39258,60275127,017695,904426,46289,0114242,00949,47748,5565,76
70Ш5725,0300,023,036,5652,0138,5028,0375,69294,90319781,968821,605099,30291,7516514,181100,95870,3466,30
70Ш6740,0313,027,044,0652,0143,0028,0458,21359,70403258,3310898,906334,98296,6622622,211445,511143,7270,26
70Ш7758,0315,032,053,0652,0141,5028,0549,27431,20496466,9813099,407693,00300,6427822,581766,511405,6871,17
70Ш8780,0317,038,064,0652,0139,5028,0660,25518,30616075,3815796,809389,94305,4734321,602165,401734,0172,10
Тип К — Колонные двутавры
15К1147,0149,06,08,5130,071,5011,034,1726,801366,76186,00103,6363,25469,2162,9848,0537,06
15К2150,0150,07,010,0130,071,5011,040,1431,501641,33218,80123,0463,95563,2875,1057,3637,46
15К3155,0151,08,512,5130,071,2511,049,8439,102117,61273,20155,6965,18718,4695,1672,7837,97
15К4160,0152,010,015,0130,071,0011,059,6446,802629,16328,60189,6766,40879,66115,7488,6538,41
15К5166,0153,012,018,0130,070,5011,071,7256,303291,43396,60232,3967,741077,13140,80108,1238,75
20К1196,0199,06,510,0176,096,2513,052,6941,403846,06392,50216,4185,441314,47132,11100,3849,95
20К2200,0200,08,012,0176,096,0013,063,5349,904715,63471,60262,7586,151601,53160,15121,9150,21
20К3204,0201,09,014,0176,096,0013,073,5757,805602,48549,30308,3587,261896,76188,73143,7250,78
20К4210,0201,010,517,0176,095,2513,088,2769,306962,62663,10376,5788,812303,59229,21174,7251,09
20К5214,0202,012,019,0176,095,0013,099,3378,007970,40744,90426,8489,582613,87258,80197,6351,30
20К6220,0202,014,022,0176,094,0013,0114,9790,309488,15862,60500,3490,843027,75299,78229,4551,32
20К7226,0203,016,025,0176,093,5013,0131,11102,9011136,66985,60578,1692,163493,41344,18263,9851,62
20К8234,0203,018,029,0176,092,5013,0150,87118,4013375,481143,20679,2994,164053,99399,41306,7651,84
25К1246,0249,08,012,0222,0120,5016,079,7262,609170,92745,60410,68107,263090,06248,20188,6162,26
25К2250,0250,09,014,0222,0120,5016,092,1872,4010832,61866,60480,25108,413648,81291,90221,8862,92
25К3253,0251,010,015,5222,0120,5016,0102,2180,2012153,56960,80535,41109,054088,75325,80247,8563,25
25К4257,0252,011,017,5222,0120,5016,0114,8290,1013927,171083,80607,67110,144672,01370,79282,1863,79
25К5262,0253,012,520,0222,0120,2516,0131,15103,0016243,921240,00701,07111,295404,02427,20325,4664,19
25К6267,0253,014,022,5222,0119,5016,0147,13115,5018593,241392,80793,96112,426080,59480,68366,6564,29
25К7274,0258,016,026,0222,0121,0016,0171,88134,9022416,621636,30942,16114,207452,57577,72441,0465,85
25К8281,0259,018,029,5222,0120,5016,0194,97153,1026169,721862,601083,49115,868556,67660,75505,0966,25
25К9288,0260,020,033,0222,0120,0016,0218,20171,3030128,762092,301228,96117,519685,85745,07570,2966,63
25К10298,0261,023,038,0222,0119,0016,0251,62197,5036112,372423,701442,84119,8011288,10864,99663,4966,98
30К1298,0299,09,014,0270,0145,0018,0110,8087,0018848,661265,00694,64130,436241,19417,47316,8275,05
30К2300,0300,010,015,0270,0145,0018,0119,7894,0020410,211360,70750,59130,546754,83450,32342,1375,10
30К3300,0305,015,015,0270,0145,0018,0134,78105,8021535,211435,70806,84126,407104,76465,89358,0472,60
30К4304,0301,011,017,0270,0145,0018,0134,82105,8023380,491538,20852,74131,697732,59513,79390,4675,73
30К5308,0301,012,019,0270,0144,5018,0149,56117,4026362,991711,90953,96132,778642,78574,27436,6176,02
30К6312,0302,013,021,0270,0144,5018,0164,72129,3029508,741891,601059,44133,849648,60638,98485,9976,53
30К7316,0302,014,523,0270,0143,7518,0180,85142,0032732,422071,701167,93134,5310569,09699,94533,0976,45
30К8316,0357,014,523,0270,0171,2518,0206,15161,8038173,522416,101353,26136,0817452,10977,71741,5092,01
30К9322,0358,016,026,0270,0171,0018,0232,14182,2043983,212731,901541,60137,6519896,061111,51843,3892,58
30К10328,0359,018,029,0270,0170,5018,0259,60203,8050113,523055,701738,68138,9422381,161246,86947,1392,85
30К11334,0360,020,032,0270,0170,0018,0287,18225,4056488,073382,501939,98140,2524906,981383,721052,2593,13
30К12341,0361,022,035,5270,0169,5018,0318,49250,0064158,873763,002176,26141,9327866,031543,821175,0293,54
30К13350,0362,024,040,0270,0169,0018,0357,18280,4074376,594250,102481,31144,3031663,841749,381332,1194,15
30К14356,0371,027,043,0270,0172,0018,0394,74309,9083542,724693,402760,90145,4836649,591975,721506,6896,36
30К15364,0372,030,047,0270,0171,0018,0433,46340,3093889,395158,803062,80147,1740396,232171,841659,0396,54
30К16374,0373,033,052,0270,0170,0018,0479,80376,60107317,145738,903441,68149,5645068,652416,551848,2896,92
30К17384,0374,036,057,0270,0169,0018,0526,34413,20121512,356328,803831,76151,9449816,722664,002040,0497,29
30К18396,0375,039,063,0270,0168,0018,0580,58455,80139424,867041,704307,16154,9755520,262961,082269,4597,79
30К19408,0385,043,069,0270,0171,0018,0650,18510,40162282,287955,004912,82157,9965823,943419,432622,83100,62
30К20422,0387,047,076,0270,0170,0018,0717,92563,60187072,378866,005534,78161,4273671,753807,332923,99101,30
30К21440,0389,052,085,0270,0168,5018,0804,48631,50221339,1610060,906361,10165,8783732,234305,003311,01102,02
35К1342,0348,010,015,0312,0169,0020,0139,03109,1031247,911827,401001,17149,9210542,21605,87459,6787,08
35К1,5346,0349,011,017,0312,0169,0020,0156,41122,8035711,232064,201135,84151,1012051,44690,63524,0887,78
35К2350,0350,012,019,0312,0169,0020,0173,87136,5040295,092302,601272,61152,2313585,82776,33589,2988,39
35К3355,0351,013,521,5312,0168,7520,0196,48154,2046230,772604,601448,66153,3915506,81883,58671,2488,84
35К4360,0352,015,024,0312,0168,5020,0219,19172,1052353,702908,501627,80154,5517459,86992,04754,2589,25
35К5365,0353,016,526,5312,0168,2520,0242,00190,0058667,443214,701810,04155,7019445,301101,72838,3489,64
35К6369,0360,018,028,5312,0171,0020,0264,79207,9064960,863520,901991,80156,6322183,471232,42938,3591,53
35К7376,0361,020,032,0312,0170,5020,0296,87233,1074398,833957,402256,32158,3125119,611391,671060,6591,99
35К8382,0362,022,035,0312,0170,0020,0325,47255,5082894,784340,002491,96159,5927708,511530,861168,1792,27
35К9389,0363,024,038,5312,0169,5020,0357,82280,9093053,124784,202767,25161,2630738,031693,561293,5792,68
35К10396,0364,026,542,0312,0168,7520,0391,87307,60103736,945239,203054,44162,7033819,631858,221421,6492,90
35К11404,0374,029,046,0312,0172,5020,0437,99343,80118982,065890,203458,40164,8240183,362148,841644,6395,78
35К12414,0375,032,051,0312,0171,5020,0485,77381,30135721,116556,603886,58167,1544924,282395,961836,4296,17
35К13424,0376,035,056,0312,0170,5020,0533,75419,00153322,147232,204326,20169,4949742,082645,862030,8196,54
35К14434,0377,038,061,0312,0169,5020,0581,93456,80171810,187917,504777,34171,8354637,742898,552227,8196,90
35К15446,0378,042,067,0312,0168,0020,0640,99503,20195206,298753,705336,35174,5160526,723202,472466,4897,17
35К16458,0392,046,073,0312,0173,0020,0719,27564,60227053,179915,006094,32177,6773566,953753,422891,61101,13
35К17472,0393,050,080,0312,0171,5020,0788,23618,80258357,0510947,306796,66181,0481286,574136,723191,54101,55
35К18488,0394,055,088,0312,0169,5020,0868,47681,80296560,1112154,107629,66184,7990173,864577,353538,66101,90
35К19506,0395,060,097,0312,0167,5020,0956,93751,20342451,5913535,608591,51189,17100237,845075,333929,92102,35
35К20520,0409,065,0104,0312,0172,0020,01056,95829,70392963,3815114,009664,42192,82119352,515836,314520,43106,26
35К21540,0411,071,0114,0312,0170,0020,01162,03912,20454051,0216816,7010869,85197,67132896,316466,975017,71106,94
35К22562,0413,077,0125,0312,0168,0020,01276,171001,80526659,9318742,4012243,01203,15148011,277167,625568,89107,69
35К23580,0426,084,0134,0312,0171,0020,01407,191104,70606878,2320926,8013777,86207,67174271,928181,786362,61111,29
35К24604,0430,092,0146,0312,0169,0020,01546,071213,70704826,4423338,6015522,09213,51195579,569096,727087,61112,47
40К1394,0398,011,018,0358,0193,5022,0186,81146,7056145,312850,001559,22173,3618922,62950,89720,40100,64
40К2400,0400,013,021,0358,0193,5022,0218,69171,7066621,413331,101836,23174,5422412,671120,63849,93101,23
40К3406,0403,016,024,0358,0193,5022,0254,87200,1078039,223844,302139,84174,9826200,191300,26988,59101,39
40К4414,0405,018,028,0358,0193,5022,0295,39231,9092771,144481,702513,15177,2231026,871532,191165,56102,49
40К4,5420,0403,020,031,0358,0191,5022,0325,61255,60103629,704934,802786,46178,4033850,081679,901279,67101,96
40К5429,0400,023,035,5358,0188,5022,0370,49290,80120290,275607,903198,49180,1937914,871895,741447,08101,16
40К6438,0370,025,040,0358,0172,5022,0389,65305,90128432,355864,503381,88181,5533828,591828,571400,5993,18
40К7448,0371,028,045,0358,0171,5022,0438,29344,10148100,166611,603848,78183,8238379,672068,981587,4793,58
40К8458,0372,031,050,0358,0170,5022,0487,13382,40168699,387366,804327,20186,0943005,942312,151777,0593,96
40К9470,0373,035,056,0358,0169,0022,0547,21429,60194740,018286,804920,70188,6548584,932605,092007,2894,23
40К10484,0374,039,063,0358,0167,5022,0615,01482,80226537,959361,105620,76191,9255131,742948,222276,1894,68
40К11494,0392,043,068,0358,0174,5022,0691,21542,60261626,6310592,206402,77194,5568534,683496,672700,5299,57
40К12510,0393,048,076,0358,0172,5022,0773,35607,10303779,0511912,907286,50198,1977250,093931,303043,6499,94
40К13528,0394,053,085,0358,0170,5022,0863,69678,00354176,3913415,808303,29202,5087133,424423,023430,99100,44
40К14548,0395,059,095,0358,0168,0022,0965,87758,20414486,6015127,309480,79207,1598243,264974,343868,52100,85
40К15564,0410,065,0103,0358,0172,5022,01081,45848,90482318,0217103,5010811,51211,18119192,555814,274525,42104,98
40К16588,0412,072,0115,0358,0170,0022,01209,51949,50569246,7919362,1012395,01216,94135224,966564,325120,62105,74
40К17616,0414,080,0129,0358,0167,0022,01358,671066,60679972,8322077,0014322,16223,71154171,567447,905823,25106,52
40К18638,0430,087,0140,0358,0171,5022,01519,611192,90800682,1625099,8016419,75229,54187578,968724,606820,27111,10
40К19668,0435,096,0155,0358,0169,5022,01696,331331,60952172,5828508,2018868,64236,92215398,099903,367755,88112,68
Тип С — Свайные двутавры
13С1126,5114,09,09,0108,552,5012,031,5224,74838,38132,5576,7151,57223,5939,2330,7826,63
20С1200,0204,012,012,0176,096,0013,071,5356,204982,30498,20282,7583,461701,70166,83128,6648,77
25С1244,0252,011,011,0222,0120,5016,082,0664,408786,78720,20402,51103,482938,35233,20178,9959,84
25С2250,0255,014,014,0222,0120,5016,0104,6882,2011483,65918,70519,31104,743876,72304,06234,1960,86
30С1294,0302,012,012,0270,0145,0018,0107,6684,5016864,201147,20638,55125,165515,72365,28279,8771,58
30С2300,0305,015,015,0270,0145,0018,0134,78105,8021535,211435,70806,84126,407104,76465,89358,0472,60
32С1326,7319,724,824,8277,1147,4515,2229,28180,0040972,832508,301448,25133,6813546,38847,44656,5676,87
32С2337,9325,730,330,4277,1147,7015,2283,97222,9052698,773119,201826,55136,2317576,761079,32839,8578,67
35С1338,0351,013,013,0312,0169,0020,0135,25106,2028190,341668,10925,69144,379379,76534,46408,8883,28
35С2344,0354,016,016,0312,0169,0020,0166,63130,8035330,382054,101149,60145,6111846,30669,28513,3984,32
35С3350,0357,019,019,0312,0169,0020,0198,37155,7042796,142445,501379,79146,8814433,12808,58621,8685,30
40С1388,0402,015,015,0358,0193,5022,0178,45140,1048965,172524,001401,07165,6516258,38808,87618,6695,45
40С2394,0405,018,018,0358,0193,5022,0214,39168,3059713,153031,101695,05166,8919955,19985,44755,5096,48
40С3400,0408,021,021,0358,0193,5022,0250,69196,8070888,083544,401996,23168,1623809,271167,12896,8797,45
Тип ДБ — Дополнительные балочные двутавры
20ДБ1207,0133,05,88,4190,263,607,633,8726,602580,37249,30139,4887,28329,7949,5938,0631,20
20ДБ2210,0134,06,410,2189,663,807,639,9731,403137,00298,80167,6188,60409,5861,1346,8832,01
25ДБ1251,0146,06,08,6233,870,007,639,6431,104395,18350,20196,03105,30446,6161,1847,0033,57
25ДБ2256,0146,06,310,9234,269,857,647,0837,005523,69431,50241,08108,32565,9977,5359,3734,67
25ДБ3260,0147,07,212,7234,669,907,654,7343,006554,72504,20283,24109,44673,2491,6070,2635,07
25ДБ4258,0146,06,19,1239,869,957,641,7032,704887,50378,90212,12108,27472,5864,7449,7333,67
25ДБ5262,0147,06,611,2239,670,207,649,2438,706007,11458,60256,75110,45593,6680,7761,9334,72
25ДБ6266,0148,07,613,0240,070,207,657,2244,907108,01534,40301,04111,46703,4395,0673,0635,06
30ДБ1309,0102,06,08,9291,248,007,636,1228,405426,36351,20203,38122,56158,0630,9924,5820,92
30ДБ2313,0102,06,610,8291,447,707,641,7632,806496,06415,10240,08124,72191,8537,6229,8021,43
30ДБ3310,0165,05,89,7290,679,608,949,5438,908544,97551,30306,41131,33726,8888,1167,4138,30
30ДБ4313,0166,06,611,2290,679,708,957,0444,809960,39636,50355,10132,14854,77102,9878,9238,71
30ДБ5317,0167,07,613,2290,679,708,966,8552,5011873,01749,10419,95133,271025,95122,8794,3339,17
30ДБ6303,0165,06,010,2282,679,508,951,3040,308477,69559,60311,02128,56764,3692,6570,8738,60
30ДБ7307,0166,06,711,8283,479,658,958,8446,209942,92647,80361,13129,99900,53108,5083,0639,12
30ДБ8310,0167,07,913,7282,679,558,968,7654,0011668,10752,80422,55130,261064,87127,5397,9339,35
35ДБ1349,0127,05,88,5332,060,6010,241,7432,808267,33473,80271,01140,74291,0045,8335,9026,40
35ДБ2353,0128,06,510,7331,660,7510,249,8439,1010240,24580,20331,05143,34375,0658,6045,8327,43
35ДБ3352,0171,06,99,8332,482,0510,257,3445,0012166,36691,30389,35145,66817,9495,6773,8737,77
35ДБ4355,0171,07,211,6331,881,9010,264,4550,6014130,93796,10446,97148,07968,08113,2387,2138,76
35ДБ5358,0172,07,913,1331,882,0510,272,1756,7016051,94896,80504,59149,141112,72129,3999,7539,27
35ДБ6363,0173,29,115,7331,682,0510,285,4567,1019414,431069,70604,58150,731362,07157,28121,4839,92
35ДБ7353,0254,09,516,4320,2122,2516,0115,9391,0026754,311515,80840,02151,924483,14353,00269,0462,19
35ДБ8357,0255,010,518,3320,4122,2516,0129,17101,4030209,801692,40942,22152,935062,32397,04302,8762,60
35ДБ9360,0256,011,419,9320,2122,3016,0140,59110,4033153,981841,901029,60153,575570,48435,19332,2662,95
35ДБ10363,0257,013,021,7319,6122,0016,0155,28121,9036598,332016,401134,85153,526147,42478,40366,1762,92
40ДБ1399,0140,06,48,8381,466,8010,249,9439,2012656,64634,40365,15159,19403,5957,6645,3228,43
40ДБ2403,0140,07,011,2380,666,5010,258,9046,2015570,06772,70442,32162,59513,6373,3857,4729,53
40ДБ3403,0177,07,510,9381,284,7510,268,0753,4018613,44923,70522,88165,361009,08114,0288,3238,50
40ДБ4407,0178,07,712,8381,485,1510,275,8359,5021585,781060,70597,50168,721204,97135,39104,4939,86
40ДБ5410,0179,08,814,4381,285,1010,285,9967,5024557,501197,90678,10168,991379,08154,09119,3440,05
40ДБ6413,0180,09,716,0381,085,1510,295,4574,9027495,011331,50756,09169,721558,58173,18134,4040,41
40ДБ7417,0181,010,918,2380,685,0510,2108,2685,0031537,511512,60862,63170,681803,36199,27155,0640,81
45ДБ1450,0152,07,610,8428,472,2010,266,2852,0021216,72943,00544,31178,91634,0683,4365,7530,93
45ДБ2455,0153,08,013,3428,472,5010,275,8659,6025498,981120,80642,40183,34796,13104,0781,5432,39
45ДБ3459,0154,09,115,4428,272,4510,287,2968,5029698,291294,00744,05184,45940,55122,1596,0432,83
45ДБ4462,0154,49,617,0428,072,4010,294,4874,2032674,031414,50813,29185,971046,53135,56106,5633,28
45ДБ5466,0155,310,518,9428,272,4010,2104,5682,1036624,871571,90906,27187,161184,51152,55120,2033,66
45ДБ6453,0189,98,512,7427,690,7010,285,4767,1029321,461294,60734,66185,221452,13152,94118,6541,22
45ДБ7457,0190,09,014,5428,090,5010,294,5174,2033262,541455,70825,08187,601660,63174,80135,5041,92
45ДБ8460,0191,09,916,0428,090,5510,2104,3981,9037004,021608,90914,58188,281862,06194,98151,4942,24
45ДБ9463,0192,010,517,7427,690,7510,2113,7689,3040952,171769,001006,08189,732092,64217,98169,3542,89
45ДБ10466,0193,011,419,0428,090,8010,2123,0396,6044505,671910,101090,07190,202282,42236,52184,2443,07
45ДБ11469,0194,012,620,6427,890,7010,2134,72105,8048825,332082,101193,69190,372514,63259,24202,7043,20
53ДБ3533,0209,010,215,6501,899,4012,7117,7892,5055246,342073,001181,69216,582379,01227,66177,4344,94
53ДБ4537,0210,010,917,4502,299,5512,7129,20101,4061702,672298,101310,12218,532692,14256,39199,8745,65
53ДБ5539,0211,011,618,8501,499,7012,7138,88109,0066731,562476,101413,46219,202951,06279,72218,2846,10
53ДБ6544,0212,013,121,2501,699,4512,7156,98123,2076082,722797,201604,00220,153377,30318,61249,6146,38
53ДБ7549,0214,014,723,6501,899,6512,7176,16138,3086084,333136,001806,60221,063869,60361,64284,4646,87
60ДБ1599,0178,010,012,8573,484,0012,7104,2981,9055978,871869,101098,43231,681208,85135,83109,1034,05
60ДБ2603,0179,010,915,0573,084,0512,7117,5492,3064629,042143,601256,38234,491441,05161,01129,2435,01
60ДБ3603,0228,010,514,9573,2108,7512,7129,51101,7076354,382532,501449,82242,812949,85258,76202,1047,72
60ДБ4608,0228,011,217,3573,4108,4012,7144,49113,4087546,502879,801644,93246,153425,21300,46234,4148,69
60ДБ5612,0229,011,919,6572,8108,5512,7159,32125,1098536,483220,201837,14248,703932,13343,42267,7149,68
60ДБ6617,0230,013,122,2572,6108,4512,7178,52140,10111971,153629,502075,04250,454513,82392,51306,5350,28
Тип ДК — Дополнительные колонные двутавры
10ДК196,0100,05,08,080,047,5012,021,2416,70349,2372,8041,5140,55133,8126,7620,5725,10
10ДК2100,0100,06,010,080,047,0012,026,0420,40449,5589,9052,1141,55167,2733,4525,7125,35
10ДК3120,0106,012,020,080,047,0012,053,2441,801142,61190,40117,9146,33399,1575,3158,1627,38
12ДК1114,0120,05,08,098,057,5012,025,3419,90606,15106,3059,7548,91230,9038,4829,4330,19
12ДК2120,0120,06,511,098,056,7512,034,0126,70864,37144,1082,6150,42317,5252,9240,4830,56
12ДК3140,0126,012,521,098,056,7512,066,4152,102017,57288,20175,3155,12702,78111,5585,8232,53
14ДК1133,0140,05,58,5116,067,2512,031,4224,701033,13155,4086,7557,35389,3255,6242,4235,20
14ДК2140,0140,07,012,0116,066,5012,042,9633,701509,23215,60122,7159,27549,6778,5259,8935,77
14ДК3160,0145,013,022,0116,066,0012,080,1262,903270,24408,80245,4063,891121,06154,63118,6637,41
15ДК1152,0152,05,86,6138,873,107,628,6122,501213,15159,6088,5865,12386,6450,8738,8236,76
15ДК2157,0153,06,69,3138,473,207,638,0929,901722,51219,40122,5667,25555,6172,6355,3038,19
15ДК3162,0154,08,111,6138,872,957,647,4737,302227,67275,00155,5268,51706,8991,8070,0638,59
16ДК1152,0160,06,09,0134,077,0015,038,7730,401672,98220,10122,5765,69615,5776,9558,8239,85
16ДК2160,0160,08,013,0134,076,0015,054,2542,602492,00311,50176,9867,77889,23111,1584,9840,49
16ДК3180,0166,014,023,0134,076,0015,097,0576,205098,27566,50337,2872,481758,77211,90162,7342,57
18ДК1171,0180,06,09,5152,087,0015,045,2535,502510,29293,60162,4374,48924,61102,7378,2545,20
18ДК2180,0180,08,314,0152,085,8515,064,9551,003825,28425,00240,1576,751362,76151,42115,4345,81
18ДК3200,0186,014,524,0152,085,7515,0113,2588,907483,13748,30441,7281,292580,13277,43212,5947,73
20ДК1203,0203,07,211,0181,097,9010,258,5946,004545,70447,90247,7988,091534,57151,19114,7651,18
20ДК2206,0204,07,912,6180,898,0510,266,5852,305272,37511,90284,7788,991783,95174,90132,7851,76
20ДК3210,0205,09,114,2181,697,9510,275,6459,406114,00582,30326,4589,912040,50199,07151,3751,94
20ДК4216,0206,010,217,4181,297,9010,291,0671,507662,28709,50401,7491,732537,25246,33187,2852,78
20ДК5222,0209,013,020,6180,898,0010,2110,5186,809471,87853,30490,6192,583138,43300,33229,1753,29
20ДК6229,0210,014,523,7181,697,7510,2126,7799,5011328,82989,40574,6294,533663,55348,91266,4953,76
25ДК1253,0254,08,614,2224,6122,7012,792,8472,9011274,05891,20492,46110,203880,25305,53231,6064,65
25ДК2256,0255,09,415,6224,8122,8012,7102,0880,1012567,16981,80545,12110,964313,58338,32256,6065,01
25ДК3260,0256,010,717,3225,4122,6512,7114,0889,6014253,921096,50612,99111,784840,74378,18287,2465,14
25ДК4264,0257,011,919,6224,8122,5512,7128,88101,2016369,031240,10698,30112,705549,34431,86328,2365,62
Примечания
1 Высота профиля (h), ширина полки (b), толщина стенки (s), толщина полки (t) являются контролируемыми размерами.
2 Радиус сопряжения (r), высота стенки двутавра в свету между полками (hw), свес полки (bw) являются справочными величинами и на двутаврах не контролируются.
3 Номинальная площадь поперечного сечения, номинальная масса 1 м двутавра, а также справочные величины для осей профиля вычислены по номинальным размерам. Плотность стали принята равной 7850 кг/м3.

6.3 Предельные отклонения контролируемых размеров, формы поперечного сечения, массы 1 м и длины двутавра должны соответствовать значениям:

  • для нормальных, широкополочных и колонных двутавров — таблицы 2;
  • для свайных двутавров - таблицы 3;
  • для двутавров дополнительных серий - таблицы 4.

Таблица 2

Предельные отклонения по размерам и форме поперечного сечения для нормальных, широкополочных и колонных двутавров

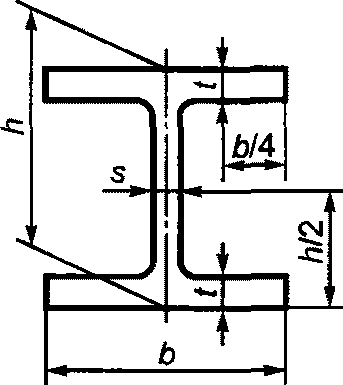

ПараметрНоминальные размеры, ммПредельные отклоненияМесто контроля размеров и отклонений формы поперечного сечения
Высота hДо 120 включ.+/- 2,0 мм6. Сортамент
Св. 120 до 380 включ.+/- 3,0 мм
От 380 до 580+/- 4,0 мм
От 580+/- 5,0 мм
Ширина полки bПри высоте h:
До 120 включ.+/- 2,0 мм
Св. 120+/- 3,0 мм
Толщина стенки sДо 4,4 включ.+/- 0,5 мм
Св. 4,4 до 6,5 включ.+/- 0,7 мм
Св. 6,5 до 16,0+/- 1,0 мм
От 16,0 до 23,0+/- 1,5 мм
От 23,0+/- 2,0 мм
Толщина полки tДо 6,3 включ.+/- 1,0 мм
Св. 6,3 до 16,0+/- 1,5 мм
От 16,0 до 25,0+/- 2,0 мм
От 25,0+/- 2,5 мм
Смещение полки относительно стенки (отклонение от симметрии) \delta = (b_{1} - b_{2})/2При высоте h:6. Сортамент
b1 - ширина удлиненной полки;
b2 - ширина укороченной полки
До 120 включ.Не более 1,5 мм
Св. 120 до 190Не более 2,5 мм
От 190 до 290Не более 3,0 мм
От 290 и b до 220Не более 3,0 мм
От 290 и b от 220Не более 4,5 мм

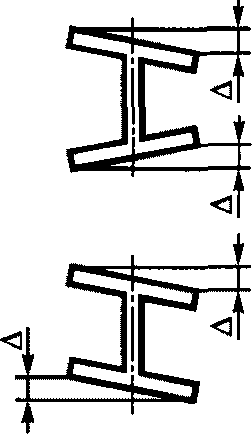

Перекос полки \DeltaПри высоте h:6. Сортамент
До 120 включ.Не более 1,0 мм
Св. 120 до 2900,015b, но не более 3,0 мм
От 2900,015b, но не более 4,0 мм

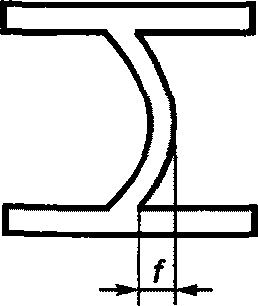

Прогиб стенки fПри высоте h:6. Сортамент
До 120 включ.Не более 1,0 мм
Св. 120 до 380Не более 1,5 мм
От 380 до 680Не более 2,0 мм
От 680Не более 3,0 мм
Длина двутавра LДо 7000+40 ммНа всей длине
От 7000 до 15000+70 мм
От 15000+100 мм
Кривизна двутавраLНе более 0,2%-
Масса 1 м двутавра, кг-По согласованию изготовителя с заказчиком +/- 4%-

Таблица 3

Предельные отклонения по размерам и форме поперечного сечения для свайных двутавров

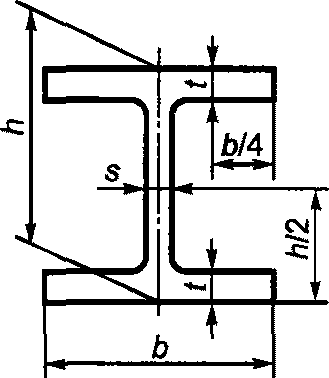

ПараметрНоминальные размеры, ммПредельные отклоненияМесто контроля размеров и отклонений формы поперечного сечения
Высота hДо 180 включ.+3,0 мм; -2,0 мм6. Сортамент
Св. 180 до 400 включ.+4,0 мм; -2,0 мм
Ширина полки bСв. 110 до 210 включ.+4,0 мм; -2,0 мм
Св. 210 до 325 включ.+/- 4,0 мм
Св. 325+6,0 мм; -5,0 мм
Толщина стенки sДо 10+/- 1,0 мм
От 10 до 20+/- 1,5 мм
От 20 до 40+/- 2,0 мм
Толщина полки tДо 10+2,0 мм; -1,0 мм
От 10 до 20+2,5 мм; -1,5 мм
От 20 до 30+2,5 мм; -2,0 мм
От 30 до 40+/- 2,5 мм
Смещение полки относительно стенки (отклонение от симметрии) \delta = (b_{1} - b_{2})/2При ширине b:6. Сортамент
b1 — ширина удлиненной полки
b2 — ширина укороченной полки
До 325 включ.Не более 3,5 мм
Св. 325Не более 5,0 мм

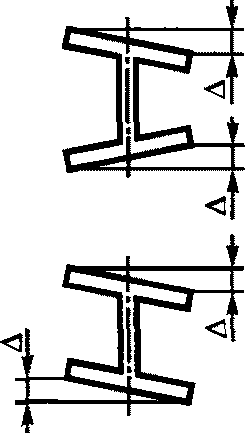

Перекос полки \DeltaПри высоте h:6. Сортамент
До 120 включ.Не более 1,0 мм
Св. 120 до 2900,015b, но не более 3,0 мм
От 2900,015b, но не более 4,0 мм
Прогиб стенки fПри высоте h:6. Сортамент
До 120 включ.Не более 1,0 мм
Св. 120 до 380Не более 1,5 мм
От 380 до 680Не более 2,0 мм
От 680Не более 3,0 мм
Длина двутавра LДо 7000+40 ммНа всей длине
От 7000 до 15000+70 мм
От 15000+100 мм
Кривизна двутавраLНе более 0,2%-
Масса 1 м двутавра, кг-По согласованию изготовителя с заказчиком
Не более +/- 4%		-

Таблица 4

Предельные отклонения по размерам и форме поперечного сечения для двутавров дополнительных серий

ПараметрНоминальные размеры, ммПредельные отклоненияМесто контроля размеров и отклонений формы поперечного сечения
Высота h-+4,0 мм; -3,0 мм6. Сортамент
Ширина полки b-+6,0 мм; -5,0 мм

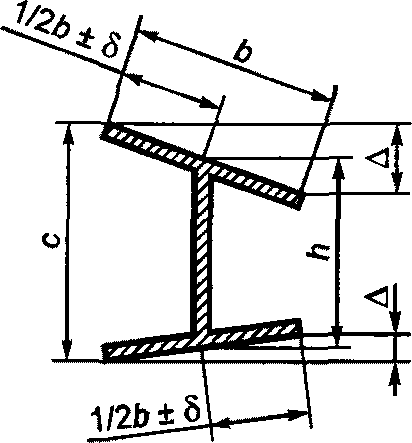

Суммарный перекос обеих полок \Delta + \Delta\primeПри высоте h:
До 330 включ.Не более 6 мм
Св. 330Не более 8 мм
Максимальная высота двутавра с учетом перекоса полок C-+6 мм
Смещение полки относительно стенки (отклонение от симметрии) \delta = (b_{1} - b_{2})/2-Не более 5 мм6. Сортамент
b1 — ширина удлиненной полки
b2 — ширина укороченной полки
Длина двутавра, L-+100 ммНа всей длине
Кривизна двутавраLНе более 0,2%-
Масса 1 м двутавра, кг--2,5%; +3,0%-

6.4 Допускается притупление углов полок до 3 мм. Притупление углов полок является справочным размером и на профиле не контролируется.

6.5 Двутавры изготовляют длиной:

  • мерной (МД): 6, 9, 10, 12, 15, 18, 21, 24 м или другой в пределах от 6 до 24 м с интервалом промежуточных размеров 0,1 м;
  • немерной (НД) в пределах от 4 до 24 м;
  • мерной с немерной (МД1);
  • ограниченной в пределах немерной (ОД).

6.5.1 При поставке двутавров мерной длины с немерной длиной (МД1) масса двутавров немерной длины в партии не должна превышать от партии:

5% — при номинальной массе 1 м двутавра до 20 кг;

8% — при номинальной массе 1 м двутавра от 20 до 50 кг;

12% — при номинальной массе 1 м двутавра от 50 до 110 кг включительно;

20% — при номинальной массе 1 м двутавра свыше 110 кг.

6.6 Двутавры должны быть обрезаны.

Косина реза не должна выводить длину двутавра за предельные отклонения по длине.

6.7 Видимое скручивание профиля двутавра не допускается.

7. Технические требования

7.1 Химический состав стали по анализу ковшовой пробы и предельным отклонениям по химическому составу в двутаврах должен соответствовать:

  • таблицам 5 и 6 настоящего стандарта;
  • ГОСТ 27772;
  • ГОСТ 19281 - для базового исполнения или исполнения, устанавливаемого по требованию заказчика (с указанием конкретной марки стали);
  • ГОСТ 535.

Таблица 5

Химический состав стали и величина углеродного эквивалента по анализу ковшовой пробы

Класс прочностиC, не болееМассовая доля элементов, %Углеродный эквивалент Cэкв., не более
MnSiS, не болееP, не болееV, не болееAlTiN, не более
С255Б0,17Не более 1,000,15 — 0,300,0250,025-0,020 — 0,050Не более 0,0350,012-
С255Б-10,22Не более 0,650,15 — 0,300,0250,025-0,020 — 0,050Не более 0,0350,012-
С345Б0,151,30 — 1,700,15 — 0,800,0250,0250,080,020 — 0,060Не более 0,0350,0120,45
С345Б-10,18Не более 0,650,60 — 1,000,0250,025-0,020 — 0,0600,010 — 0,0350,0150,45
С355Б0,151,30 — 1,700,15 — 0,800,0250,0250,080,020 — 0,060Не более 0,0350,0120,45
С355Б-10,18Не более 0,650,60 — 1,000,0250,0250,100,020 — 0,0600,010 — 0,0350,0150,45
С390Б0,161,30 — 1,700,15 — 0,500,0100,0200,120,020 — 0,060Не более 0,0350,0200,46
С440Б0,171,30 — 1,700,15 — 0,500,0100,0150,140,020 — 0,060Не более 0,0350,0200,46
Примечания
1 Цифра 1 в классе прочности означает вариант химического состава.
2 В стали допускается массовая доля остаточных элементов никеля (Ni), хрома (Cr), меди (Cu) не более 0,30% каждого.
3 Знак «-» означает, что массовую долю элемента и величину углеродного эквивалента не нормируют и не контролируют.

Таблица 6

Предельные отклонения по химическому составу в двутаврах

Наименование элементаПредельные отклонения по массовой доле элементов для классов прочности по таблице 5, %
С255БС255Б-1С345Б — С440Б
C+0,02-+0,02
Mn+0,05+/- 0,10
Si+0,03
-0,02		+/- 0,05
S+0,005+0,005
P+0,005+0,005
N+0,002+0,005
V-+0,02
Al+/- 0,010+/- 0,010
Примечания
1 Для элементов, массовая доля которых ограничена в таблице 5 только верхним пределом, применяют только плюсовые предельные отклонения.
2 Знак «-» означает, что предельные отклонения по данному элементу не нормируют.

7.1.1 Для двутавров классов прочности С390Б и С440Б допускается введение в сталь никеля (Ni) с массовой долей не более 0,50%.

7.1.2 Допускается подвергать сталь внепечной обработке по технологии изготовителя. При этом массовая доля в стали кальция (Ca) не должна превышать по ковшовой пробе 0,006%, в двутаврах — 0,003%. Допускается массовую долю кальция (Ca) в стали не определять, а гарантировать технологией изготовления.

7.2 Свариваемость двутавров классов прочности С255Б и С255Б-1 и наименования стали С255 гарантируется химическим составом по ковшовой пробе.

Свариваемость двутавров других классов прочности и наименований стали гарантируется химическим составом по ковшовой пробе и углеродным эквивалентом:

  • классов прочности С345Б — С440Б — по таблице 5;
  • наименований стали С345, С355, С390, С440 — по ГОСТ 27772;
  • классов прочности 265, 345, 355, 390, 440 по согласованию изготовителя с заказчиком (ГС) — по ГОСТ 19281;
  • марок стали Ст3сп и Ст3Гсп по согласованию изготовителя с заказчиком («св») — по ГОСТ 535.

7.3 Двутавры поставляют:

  • в горячекатаном состоянии (ГК);
  • после контролируемой прокатки, в том числе с ускоренным охлаждением (КП).

Состояние поставки согласовывают между изготовителем и заказчиком при оформлении заказа. Если состояние поставки не указано в заказе, то его выбирает изготовитель и указывает в документе о качестве.

7.4 Механические свойства двутавров при испытании на растяжение в соответствии с заказом должны соответствовать:

  • таблице 7 - для класса прочности, толщины полки;
  • ГОСТ 27772 - для наименования стали, толщины;
  • ГОСТ 19281 - для класса прочности (класса прочности и марки стали), толщины полки;
  • ГОСТ 535 - для стали марок Ст3сп и Ст3Гсп.

7.5 Двутавры должны выдерживать испытание на изгиб до параллельности сторон без образования разрывов и трещин.

Условия испытаний на изгиб в соответствии с заказом должны соответствовать:

  • таблице 7 - для классов прочности и толщины полки;
  • ГОСТ 27772 - для соответствующих наименований стали;
  • ГОСТ 19281 - для соответствующих классов прочности;
  • ГОСТ 535 - для стали марок Ст3сп и Ст3Гсп.

Таблица 7

Механические свойства и условия испытания на изгиб

Класс прочностиТолщина полки t, ммМеханические свойства, не менееИзгиб до параллельности сторон (d — диаметр оправки; a — толщина образца)
Предел текучести \sigma_{\text{т}} , Н/мм2Временное сопротивление \sigma_{\text{в}} , Н/мм2Относительное удлинение \delta_{5} , %KCV, Дж/см2
при температуре испытаний, °C
0минус 20минус 40минус 60
С255Б, С255Б-1До 10 включ.255380253434--d = a
Св. 10 до 20 включ.245370253434--d = a
Св. 20 до 40 включ.235370243434--d = 2a
Св. 40 до 100 включ.225370233434--d = 2a
Св. 100205360223434--d = 2a
С345Б, С345Б-1До 10 включ.34548021-3434-d = 2a
Св. 10 до 20 включ.32547021-3434-d = 2a
Св. 20 до 40 включ.30546021-3434-d = 2a
Св. 40 до 100 включ.28545020-3434-d = 2a
Св. 10027544019-3434-d = 2a
С355Б, С355Б-1До 20 включ.35548022-3434-d = 2a
Св. 20 до 40 включ.34547022-3434-d = 2a
Св. 40 до 60 включ.33547021-3434-d = 2a
Св. 60 до 80 включ.32546020-3434-d = 2a
Св. 80 до 100 включ.31546019-3434-d = 2a
Св. 10029545018-3434-d = 2a
С390БДо 20 включ.39053020--3434d = 2a
Св. 20 до 40 включ.37552020--3434d = 2a
Св. 40 до 60 включ.36051019--3434d = 2a
Св. 60 до 80 включ.34550019--3434d = 2a
Св. 80 до 100 включ.33049018--3434d = 2a
Св. 10031548018--3434d = 2a
С440БДо 20 включ.44059019--3434d = 2a
Св. 20 до 40 включ.42558018--3434d = 2a
Св. 40 до 60 включ.41057017--3434d = 2a
Св. 60 до 80 включ.39556017--3434d = 2a
Св. 80 до 100 включ.38055017--3434d = 2a
Св. 10036554017--3434d = 2a
Примечания
1 Знак «-» означает, что характеристику не нормируют и не контролируют.
2 Нормы ударной вязкости для класса прочности С255Б при температуре испытания минус 20 °C и классов прочности С390Б и С440Б при температуре испытания минус 60 °C факультативны в течение трех лет с момента введения в действие настоящего стандарта.

7.6 Механические свойства двутавров при испытании на ударный изгиб должны соответствовать:

  • таблице 7 - в соответствии с температурой испытания, указанной в заказе (KCV0, KCV-20, KCV-40, KCV-60);
  • ГОСТ 535, ГОСТ 19281 или ГОСТ 27772 для соответствующих категорий в соответствии с заказом.

7.7 Качество поверхности

7.7.1 На поверхности двутавров не допускаются:
  • трещины, рванины;
  • плены площадью более 1,5 см2;
  • раскатанные пузыри и загрязнения, волосовины, закаты, вкатанная окалина, раковины от окалины, отпечатки, рябизна, усы, заусенцы, подрезы, продиры, риски, царапины, вмятины и другие дефекты:

глубиной более 1 мм и (или) выступающие над поверхностью более 1 мм — при номинальной толщине элемента профиля до 10 мм включительно;

глубиной более 2 мм и (или) выступающие над поверхностью более 2 мм — при номинальной толщине элемента профиля свыше 10 до 50 мм включительно;

глубиной более 3 мм и (или) выступающие над поверхностью более 3 мм — при номинальной толщине элемента профиля свыше 50 мм.

7.7.2 Недопустимые дефекты должны быть удалены пологой зачисткой (вырубкой) с обеспечением плавных переходов (без резких изменений контура).

Глубина зачистки (вырубки) не должна выводить толщину элемента профиля (стенку, полку) за минусовое предельное отклонение.

При зачистке (вырубке) кромок полок глубина единичной зачистки (вырубки) не должна выводить ширину полки за предельное минусовое отклонение более чем:

  • 1 мм — для двутавров с номинальной шириной полки до 210 мм включительно;
  • 2 мм — для двутавров с номинальной шириной полки свыше 210 мм до 325 мм включительно;
  • 3 мм — для двутавров с номинальной шириной полки свыше 325 мм.

7.7.3 При превышении указанной глубины зачистки (вырубки) дефектов допускается восстановление поверхности профиля с помощью наплавки для двутавров:

  • классов прочности С255Б, С255Б-1 и С345Б по настоящему стандарту;
  • наименований стали С255 и С345 по ГОСТ 27772;
  • классов прочности 265 и 345 по ГОСТ 19281.

Наплавку проводят после полного удаления дефекта пологой зачисткой (вырубкой) с обеспечением плавных переходов (без резких изменений контура). Глубина вырубки (зачистки) перед наплавкой не должна превышать 30% номинальной толщины элемента профиля. Площадь восстановленной наплавкой зоны должна быть не более 2% площади поверхности профиля.

Наплавленный металл должен выступать над поверхностью проката не менее чем на 1,5 мм. Далее полученный выступ зачищают, выравнивая с поверхностью проката.

На наплавленном металле трещины, пористость и другие дефекты не допускаются.

7.7.4 На торцах двутавра не допускаются:
  • расслоения, рванины, трещины;
  • заусенцы высотой более 3 мм;
  • вмятины, сбитые углы величиной более 10 мм.

7.8 По согласованию изготовителя с заказчиком изготовляют:

7.8.1 Двутавры высотой свыше 300 мм с кривизной не более 0,1% длины двутавра.

7.8.2 Двутавры с предельным отклонением по массовой доле углерода (C) в двутаврах классов прочности С345Б — С440Б не более плюс 0,01%.

7.8.3 Двутавры с удалением заусенцев на торцах (УЗ).

7.8.4 Двутавры классов прочности С345Б, С345Б-1, С355Б, С355Б-1, С390Б, С440Б с толщиной полки более 32 мм с гарантированными свойствами в направлении толщины с группами качества, как у толстолистового проката по ГОСТ 28870 (Z15, Z25 или Z35). Группа качества указывается в заказе.

7.9 В заказе требования, не имеющие условных обозначений, указывают путем ссылки на соответствующие пункты, например: «с учетом 7.8.1».

7.10 Примеры условных обозначений двутавров при заказе приведены в приложении Б.

8. Правила приемки

8.1 Правила приемки двутавров — по ГОСТ 7566 с дополнениями, перечисленными ниже.

8.2 Двутавры принимают партиями. Партия должна состоять из двутавров одного номера профиля, одного класса прочности (наименования стали), одной плавки стали, одного состояния поставки, одной категории (при поставке по стандартам с категориями).

Допускается включать в партию двутавры разной мерной длины.

8.3 Каждую партию сопровождают документом о качестве, оформленным в соответствии с ГОСТ 7566 и содержащим:

  • наименование и (или) товарный знак изготовителя;
  • наименование заказчика;
  • номер заказа;
  • наименование продукции (наименование профиля по настоящему стандарту);
  • дату оформления документа о качестве;
  • номер вагона или транспортного средства;
  • класс прочности и категорию (в зависимости от условий испытания на ударный изгиб) согласно данному стандарту или класс прочности, марку стали, категорию при заказе по ГОСТ 27772, ГОСТ 19281, ГОСТ 535;
  • состояние поставки;
  • массовые доли всех нормируемых химических элементов;
  • гарантию свариваемости (ГС) и (или) величину углеродного эквивалента;
  • номер плавки;
  • результаты контроля механических свойств при испытаниях на растяжение, ударный изгиб, изгиб, растяжение в направлении толщины полки; при проведении прямых испытаний на партии (плавке) в документе о качестве указывают результаты испытаний; при использовании статистических методов оценки — расчетные значения для данной партии;
  • обозначение настоящего стандарта;
  • штамп, свидетельствующий о проведении технического контроля и приемке продукции согласно требованиям настоящего стандарта.

8.4 Для проверки качества от партии отбирают:

  • для определения химического состава стали — пробы по ГОСТ 7565, ГОСТ Р ИСО 14284;
  • для контроля формы и размеров, длины, качества поверхности — 10% от объема партии, но не менее пяти двутавров;
  • для испытания на растяжение, ударный изгиб и изгиб — два двутавра;
  • для испытания на растяжение в направлении толщины — два двутавра. Место отбора проб — 2/3 ширины полки с любого конца профиля.

8.4.1 Если партия двутавров в соответствии с заказом состоит из одного двутавра, то он является контрольным.

8.5 При получении неудовлетворительных результатов испытаний хотя бы по одному показателю по нему проводят повторные испытания на удвоенном количестве проб, отобранных от двутавров, из числа не проходивших испытания.

8.5.1 Для партии двутавров, состоящей из одной единицы, удвоенное количество проб отбирают от того же двутавра.

8.5.2 При получении удовлетворительных результатов повторных испытаний все двутавры, входящие в партию, считают годными, кроме двутавров, показавших неудовлетворительные результаты при первичных испытаниях.

8.5.3 При получении неудовлетворительных результатов повторных испытаний допускается изготовителю проводить сплошной контроль по показателям, по которым эти испытания не выдержаны.

8.5.4 При получении неудовлетворительных результатов анализа ковшовой пробы химический состав стали может быть аттестован по анализу двутавров. При этом в документе о качестве дополнительно к результатам химического анализа указывают словами: «двутавров».

9. Методы испытаний

9.1 Химический анализ стали проводят по ГОСТ 12344 — ГОСТ 12348, ГОСТ 12350 — ГОСТ 12352, ГОСТ 12355 — ГОСТ 12359, ГОСТ 12361, ГОСТ 17745, ГОСТ 22536.0 — ГОСТ 22536.12, ГОСТ 27809, ГОСТ 28033, ГОСТ 28473, ГОСТ Р 50424, ГОСТ Р 51927, ГОСТ Р ИСО 4943, ГОСТ Р ИСО 54153. Допускается применение других обеспечивающих требуемую точность измерений.

При разногласиях в оценке химического состава контроль проводят методами химического анализа по приведенным выше стандартам.

9.2 Величину углеродного эквивалента Cэкв, %, вычисляют по формуле

\text{С}_{\text{экв}} = C + \frac{Mn}{6} + \frac{Si}{24} + \frac{Cr}{5} + \frac{Ni}{40} + \frac{Cu}{13} + \frac{V}{14} + \frac{P}{2} , (1)

где C, Mn, Si, Cr, Ni, Cu, V, P — массовые доли углерода, марганца, кремния, хрома, никеля, меди, ванадия и фосфора.

9.3 Форму и контролируемые размеры двутавра контролируют средствами допускового контроля — шаблонами. Допускается выполнение измерений геометрических параметров и отклонений формы средствами измерений по ГОСТ 26877.

Места для контроля размеров элементов профиля приведены в таблице 2. Измерения проводят на расстоянии не менее 500 мм от торца, толщину стенки — не менее 10 мм от торца.

Справочные размеры и притупление углов полок на профиле не контролируют.

9.4 Длину двутавра измеряют рулеткой измерительной металлической по ГОСТ 7502 или другим способом, обеспечивающим требуемую точность измерений.

9.5 Методы контроля кривизны двутавров — по ГОСТ 26877.

Кривизну измеряют на всей длине двутавра.

При наличии местной кривизны и (или) изломов, загибов двутавров кривизну измеряют как на всей длине двутавра, так и на длине 1 м.

9.6 Скручивание двутавров контролируют визуально.

9.7 Качество поверхности и торцов двутавров контролируют осмотром без применения увеличительных приборов.

При необходимости определения вида и размера дефекта применяют пробную зачистку или вырубку.

Определения дефектов поверхности — по ГОСТ 21014.

9.8 Отбор проб, заготовок и образцов для механических и технологических испытаний двутавров проводят по ГОСТ 7564 (вариант 1).

9.8.1 От каждого контрольного двутавра отбирают одну пробу. Из каждой пробы изготовляют:
  • для испытаний на растяжение и изгиб — по одному образцу;
  • для испытаний на ударный изгиб — два образца;
  • для испытания на растяжение в направлении толщины — три образца.

9.9 Испытание двутавров на растяжение проводят на продольных образцах пятикратной начальной расчетной длины по ГОСТ 1497.

9.10 Испытание на ударный изгиб двутавров с номинальной толщиной до 10 мм включительно проводят по ГОСТ 9454 на образцах типов 1, 2 или 3 (KCU) или типов 11, 12, 13 (KCV). Для двутавров толщиной более 10 мм испытание на ударный изгиб проводят по ГОСТ 9454 на образцах типа 1 (KCU) или типа 11 (KCV). Допускается применение копров с номинальной потенциальной энергией маятника более 300 Дж.

9.11 Испытание двутавров на изгиб проводят по ГОСТ 14019.

9.12 Испытание на растяжение в направлении толщины — по ГОСТ 28870. Размеры образцов диаметром 10 мм принимаются по приложению 1.

9.13 Для контроля механических свойств могут быть использованы неразрушающие и статистические методы контроля по ГОСТ 30415, ГОСТ Р 50779.10, ГОСТ Р 50779.11, [2].

При использовании неразрушающих и статистических методов контроля изготовитель гарантирует соответствие выпускаемых двутавров требованиям настоящего стандарта.

При разногласиях в оценке качества и при периодических проверках качества двутавров применяют методы контроля, предусмотренные настоящим стандартом.

10. Упаковка, маркировка, транспортирование и хранение

10.1 Требования к упаковке, маркировке, транспортированию и хранению двутавров — по ГОСТ 7566.

10.2 Двутавры поставляют поштучно или упакованными в пачки.

11. Требования безопасности и охраны окружающей среды

Двутавры пожаро- и взрывобезопасны, нетоксичны и не требуют специальных мер при транспортировании, хранении и переработке.

Приложение А (справочное)

ПРИМЕРЫ СПОСОБОВ СТЫКОВКИ ДВУТАВРОВ

А.1 Примеры стыковки двутавров типа К или Ш одной размерной группы показаны на рисунке А.1.

11. Требования безопасности и охраны окружающей среды

Рисунок А.1 — Примеры стыковки двутавров типа К или Ш одной размерной группы

А.2 Стыковка представленными способами допускается как для сжатых, так и для растянутых элементов (колонн, элементов ферм и пространственных конструкций, балок) и обеспечивает рациональное проектирование стыков при перемене сечения элементов конструкций по длине.

А.3 Сварной стык (вариант 1) допускается дополнять накладками по полкам и стенке на сварке.

А.4 При стыковке растянутых и изогнутых элементов, а также сжатых элементов при передаче усилий через болты и накладки для варианта 2 фрезерование торцов допускается не выполнять.

Приложение Б (обязательное)

ПРИМЕРЫ УСЛОВНЫХ ОБОЗНАЧЕНИЙ ДВУТАВРОВ ПРИ ЗАКАЗЕ

Двутавр балочный нормальный, немерной длины (НД), номера профиля 20Б1, наименования стали С345, категории 5 по ударной вязкости по ГОСТ 27772-2015, горячекатаный (ГК):

\text{Двутавр} \frac{\text{НД } - 20\text{Б}1 - \text{ГК ГОСТ Р}57837 - 2017}{\text{С }345 - 5\text{ГОСТ}27772 - 2015}

Двутавр колонный, мерной длины (МД) 9000 мм, номера профиля 40К15, класса прочности С355Б-1, с контролем ударной вязкости при температуре минус 20 °C (KCV-20), с гарантированными свойствами в направлении толщины (Z15) по настоящему стандарту, в состоянии после контролируемой прокатки (КП):

Двутавр МД — 40К15 x 9000 — С355Б-1 — KCV-20 — Z15 - КП ГОСТ Р 57837-2017

Двутавр колонный, длиной, ограниченной в пределах немерной (ОД) от 4000 до 9000 мм, номера профиля 40К15, класса прочности С355Б-1, с контролем ударной вязкости при температуре минус 20 °C (KCV-20), с гарантированными свойствами в направлении толщины (Z15) по настоящему стандарту, в состоянии после контролируемой прокатки (КП):

Двутавр ОД — 40К15 x (4000 — 9000) — С355Б-1 — KCV-20 - Z15 — КП ГОСТ Р 57837-2017

Двутавр балочный дополнительной серии, мерной длины 6000 мм с немерной (МД1), номера профиля 25ДБ1, класса прочности 265, категории 7 по ударной вязкости, с гарантией свариваемости (ГС) по ГОСТ 19281-2014, горячекатаный (ГК):

\text{Двутавр} \frac{\text{МД }1 - 25\text{ДБ}1 \times 6000 - \text{ГК ГОСТ Р}57837 - 2017}{265 - 7 - \text{ГС ГОСТ}19281 - 2014}

Двутавр балочный дополнительной серии, мерной длины 6000 мм с немерной (МД1), номера профиля 25ДБ1, класса прочности 265, из стали марки 09Г2С, категории 3 по ударной вязкости, с гарантией свариваемости (ГС) по ГОСТ 19281-2014, горячекатаный (ГК):

\text{Двутавр} \frac{\text{МД }1 - 25\text{ДБ}1 \times 6000 - \text{ГК ГОСТ Р}57837 - 2017}{265 - 09\text{Г}2\text{С } - 3 - \text{ГС ГОСТ}19281 - 2014}

БИБЛИОГРАФИЯ

[1]Федеральный закон Российской Федерации от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»
[2]ОСТ 14-1-34Статистический приемочный контроль качества металлопродукции по корреляционной связи между параметрами
