ГОСТ 6449.2-82. Государственный стандарт Союза ССР. Изделия из древесины и древесных материалов. Допуски углов
(утв. и введен в действие Постановлением Госстандарта СССР от 26.03.1982 № 1286)
(ред. от 01.02.1988)
от 26 марта 1982 г. № 1286
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ
Products of wood and wooden materials. Tolerances of angles
1. Разработан и внесен Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР.
Разработчики: В.А. Куликов, д-р техн. наук; Ф.С. Стовпюк, канд. техн. наук; В.А. Бардонов, канд. техн. наук; Г.А. Корсаков, канд. техн. наук; В.С. Серебряков; Б.И. Иванов.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 26.03.1982 № 1286.
4. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта, раздела |
|---|---|
| ГОСТ 8908-81 | Разд. 5 |
5. Срок действия продлен до 01.01.1994 Постановлением Госстандарта СССР от 15.02.1988 № 247.
6. Переиздание (март 1991 г.) с Изменением № 1, утвержденным в феврале 1988 г. (ИУС 5-88).
1. Настоящий стандарт распространяется на детали и сборочные единицы из древесины и древесных материалов и устанавливает допуски углов призматических элементов с длиной меньшей стороны угла до 2500 мм.
2. Условные обозначения допусков углов:
AT — допуск угла (разность между наибольшим и наименьшим предельными углами);
AT_{\alpha}' — округленное значение допуска угла в градусах, минутах, секундах;

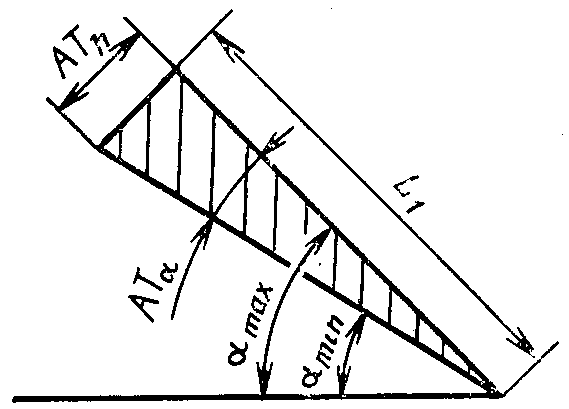

AT_{h} — допуск угла, выраженный отрезком на перпендикуляре к стороне угла, противолежащем углу AT_{\alpha}' на расстоянии L_{1} от вершины этого угла (черт. 1).
3. Устанавливается семь степеней точности углов: 11, 12, ..., 17 с обозначениями допусков соответственно AT11, AT12, ..., AT17. Числовые значения допусков углов приведены в таблице.
| Интервал длин L , мм | Степень точности | |||||||
| 1 | 11 | 12 | 13 | 14 | ||||
| AT' альфа | AT , мм h | AT' альфа | AT , мм h | AT' альфа | AT , мм h | AT' альфа | AT , мм h | |
| До 10 | - | - | - | - | 40' | - 0,125 | 1° | - 0,20 |
| Св. 10 до 16 « 16 » 25 | - - | - - | - 16' | - 0,08 — 0,125 | 32' 26' | 0,10 — 0,16 0,125 — 0,20 | 50' 40' | 0,16 — 0,25 0,20 — 0,32 |
| « 25 » 40 « 40 » 63 | - 6' | - 0,08 — 0,125 | 12' 10' | 0,10 — 0,16 0,125 — 0,20 | 20' 16' | 0,16 — 0,25 0,20 — 0,32 | 32' 26' | 0,25 — 0,40 0,32 — 0,50 |
| « 63 » 100 | 5' | 0,10 — 0,16 | 8' | 0,16 — 0,25 | 12' | 0,25 — 0,40 | 20' | 0,40 — 0,63 |
| « 100 » 160 | 4' | 0,125 — 0,20 | 6' | 0,20 — 0,32 | 10' | 0,32 — 0,50 | 16' | 0,50 — 0,80 |
| « 160 » 250 | 3' | 0,16 — 0,25 | 5' | 0,25 — 0,40 | 8' | 0,40 — 0,63 | 12' | 0,63 — 1,00 |
| « 250 » 400 | 2'30» | 0,20 — 0,32 | 4' | 0,32 — 0,50 | 6' | 0,50 — 0,80 | 10' | 0,80 — 1,25 |
| « 400 » 630 | 2' | 0,25 — 0,40 | 3' | 0,40 — 0,63 | 5' | 0,63 — 1,00 | 8' | 1,00 — 1,60 |
| « 630 » 1000 | 1'40» | 0,32 — 0,50 | 2'30» | 0,50 — 0,80 | 4' | 0,80 — 1,25 | 6' | 1,25 — 2,00 |
| « 1000 » 1600 | 1'20» | 0,40 — 0,63 | 2' | 0,63 — 1,00 | 3' | 1,00 — 1,60 | 5' | 1,60 — 2,50 |
| « 1600 » 2500 | 1' | 0,50 — 0,80 | 1'40» | 0,80 — 1,25 | 2'30» | 1,25 — 2,00 | 4' | 2,00 — 3,20 |
| Интервал длин L , мм | Степень точности | |||||
| 1 | 15 | 16 | 17 | |||
| AT' альфа | AT , мм h | AT' альфа | AT , мм h | AT' альфа | AT , мм h | |
| До 10 | 1°40' | - 0,32 | 2° | - 0,50 | 4° | - 0,80 |
| Св. 10 до 16 | 1°20' | 0,25 — 0,40 | 1° | 0,40 — 0,63 | 2° | 0,63 — 1,00 |
| « 16 » 25 | 1° | 0,32 — 0,50 | 0,50 — 0,80 | 0,80 — 1,25 | ||
| « 25 » 40 | 50' | 0,40 — 0,63 | 0,63 — 1,00 | 1,00 — 1,60 | ||
| « 40 » 63 | 40' | 0,50 — 0,80 | 40' | 0,80 — 1,25 | 1°20' | 1,25 — 2,00 |
| « 63 » 100 | 32' | 0,63 — 1,00 | 1,00 — 1,60 | 1,60 — 2,50 | ||
| « 100 » 160 | 26' | 0,80 — 1,25 | 1,25 — 2,00 | 2,00 — 3,20 | ||
| « 160 » 250 | 20' | 1,00 — 1,60 | 20' | 1,60 — 2,50 | 40' | 2,50 — 4,00 |
| « 250 » 400 | 16' | 1,25 — 2,00 | 2,00 — 3,20 | 3,20 — 5,00 | ||
| « 400 » 630 | 12' | 1,60 — 2,50 | 2,50 — 4,00 | 4,00 — 6,30 | ||
| « 630 » 1000 | 10' | 2,00 — 3,20 | 10' | 3,20 — 5,00 | 20' | 5,00 — 8,00 |
| « 1000 » 1600 | 8' | 2,50 — 4,00 | 4,00 — 6,30 | 6,30 — 10,00 | ||
| « 1600 » 2500 | 6' | 3,20 — 5,00 | 5,00 — 8,00 | 8,00 — 12,50 | ||
Примечания. 1. Значения AT_{\alpha}' указывают на чертеже.
2. Значения допусков углов, указанные в таблице, соответствуют ГОСТ 8908-81.
4. Допуски углов должны назначаться в зависимости от номинальной длины L_{1} меньшей стороны угла (черт. 1).
5. Значения AT_{h} , приведенные в таблице, указаны для крайних значений интервалов длины L_{1} .

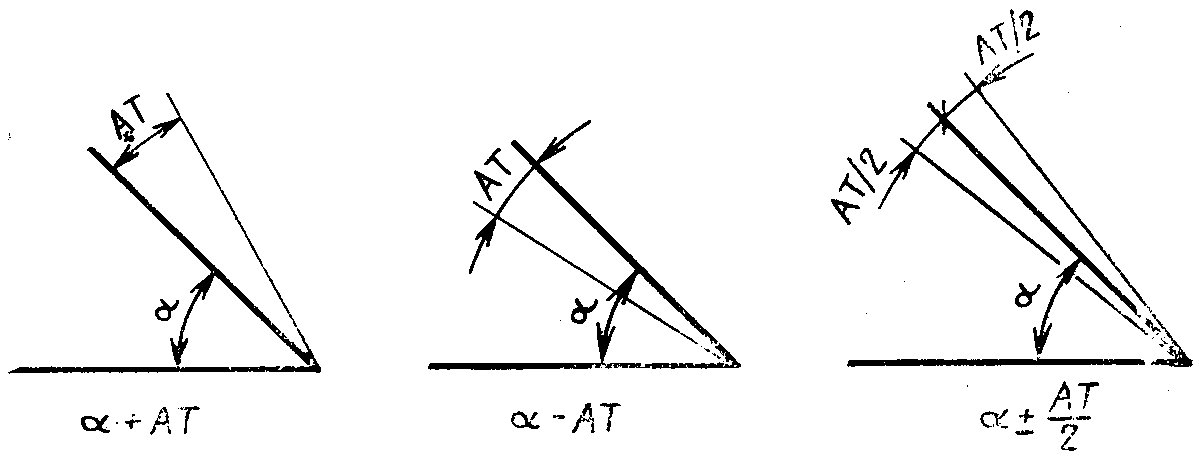

6. Допуски углов могут быть расположены в плюсовую сторону (+AT), в минусовую сторону (-AT) или симметрично ( \pm \frac{AT}{2} ) относительно номинального угла (черт. 2).
7. Поля допусков, устанавливаемые по данному стандарту, должны ограничивать суммарные погрешности угловых размеров деталей и сборочных единиц, включающие величину изменений этих размеров при колебаниях влажности материалов в допускаемых пределах.
8. Примеры применения степеней точности углов для некоторых элементов изделий из древесины и древесных материалов приведены в рекомендуемом Приложении.
| Степень точности | Пример применения |
|---|---|
| 11 | Сопрягаемые углы в деталях повышенной точности (чертежные инструменты, деревянные музыкальные инструменты, мебель и т.п.) |
| 12 | Сопрягаемые углы в деталях и сборочных единицах мебельных изделий, корпусов деревянных музыкальных инструментов |
| 13 | Сопрягаемые углы в деталях и сборочных единицах оконных и дверных блоков Несопрягаемые углы в составных частях мебели |
| 14, 15 | Несопрягаемые углы в деталях и сборочных единицах оконных и дверных блоков Сопрягаемые углы в составных частях деревянных домов |
| 16, 17 | Несопрягаемые углы в деталях и сборочных единицах пониженной точности (ограждающие конструкции деревянных домов и т.п.) |
