ГОСТ 6449.1-82. Государственный стандарт Союза ССР. Изделия из древесины и древесных материалов. Поля допусков для линейных размеров и посадки

Государственный комитет СССР по стандартам · № ГОСТ 6449.1-82Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 26.03.1982 № 1286)

(ред. от 01.02.1988)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 26 марта 1982 г. № 1286

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ

ПОЛЯ ДОПУСКОВ ДЛЯ ЛИНЕЙНЫХ РАЗМЕРОВ И ПОСАДКИ

Products of wood and wooden materials. Tolerance zones for linear dimensions and recommended fits

ГОСТ 6449.1-82

Группа К20

ОКСТУ 5302

Срок действия
с 1 января 1984 года
до 1 января 1994 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР.

Разработчики: В.А. Куликов, д-р техн. наук; Ф.С. Стовпюк, канд. техн. наук; В.А. Бардонов, канд. техн. наук; Г.А. Корсаков, канд. техн. наук; В.С. Серебряков; Б.И. Иванов.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 26.03.1982 № 1286.

3. Взамен ГОСТ 6449-76 в части разд. 1.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 25346-89 ГОСТ 25348-82 1.1; 3.1 3.1

5. Срок действия продлен до 01.01.1994 Постановлением Госстандарта СССР от 15.02.1988 № 247.

6. Переиздание (март 1991 г.) с Изменением № 1, утвержденным в феврале 1988 г. (ИУС 5-88).

Настоящий стандарт распространяется на детали и сборочные единицы из древесины и древесных материалов и устанавливает поля допусков сопрягаемых и несопрягаемых элементов с номинальными линейными размерами до 10000 мм и рекомендуемые посадки.

(Измененная редакция, Изм. № 1).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Основные положения, термины, определения и обозначения — по ГОСТ 25346-89.

1.2. Поля допусков, устанавливаемые по данному стандарту, должны ограничивать суммарные погрешности линейных размеров деталей и сборочных единиц, включающие величину изменений этих размеров при колебаниях влажности материалов в допускаемых пределах.

2. КВАЛИТЕТЫ И ДОПУСКИ

2.1. Устанавливается девять квалитетов: 10, 11 — 18 с обозначениями допусков, соответственно IT 10, IT 11 — IT 18.

2.2. Числовые значения допусков приведены в справочном Приложении 1.

3. ПОЛЯ ДОПУСКОВ И ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ

3.1. Устанавливается два положения полей допусков отверстий и одиннадцать положений полей допусков валов с буквенными обозначениями (чертеж):

отверстий — H, I_{s} ;

валов — a, b, c, h, j_{s} , k, t, y, za, zc, ze.

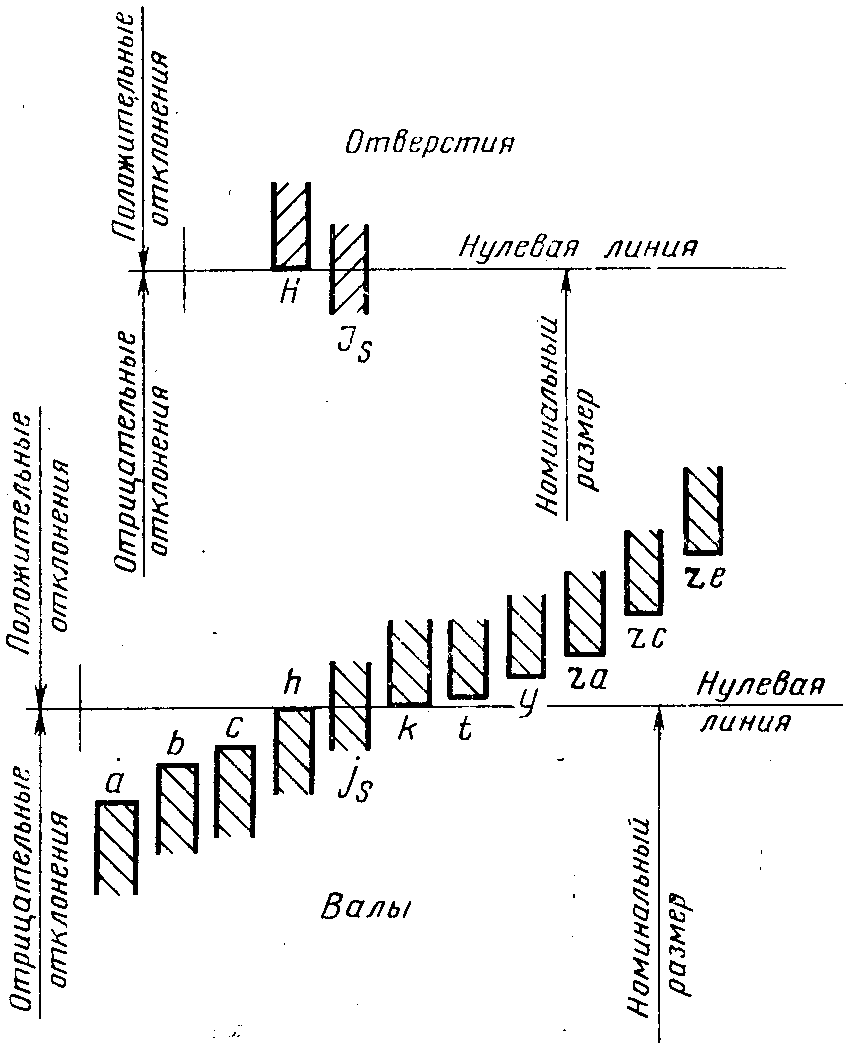

Относительные положения полей допусков

для данного интервала размеров

рис. 1

Положения полей допусков относительно нулевой линии определяются основными отклонениями, зависящими от интервалов номинальных размеров.

Числовые значения основных отклонений валов по интервалам номинальных размеров приведены в справочных Приложениях 2 и 3.

Примечания. 1. Настоящим стандартом установлены не предусмотренные ГОСТ 25346-89 и ГОСТ 25348-82 основные отклонения:

ze — для размеров до 50 мм;

b — для размеров свыше 500 до 3150 мм;

k — для размеров свыше 3150 мм.

2. Числовые значения основных отклонений, принятых по ГОСТ 25346-89, округлены до 0,01 мм.

(Измененная редакция, Изм. № 1).

3.2. Поля допусков и числовые значения предельных отклонений отверстий должны соответствовать указанным в табл. 1.

Таблица 1

Поля допусков и предельные отклонения отверстий

мм

Интервал размеровПоля допусков отверстий
H10J 10 sH11J 11 sH12J 12 sH13J 13 sH14
До 3----+0,10 0+/- 0,05+0,14 0+/- 0,07+0,25 0
Св. 3 до 6----+0,12 0+/- 0,06+0,18 0+/- 0,09+0,30 0
« 6 » 10----+0,15 0+/- 0,07+0,22 0+/- 0,11+0,36 0
« 10 » 18----+0,18 0+/- 0,09+0,27 0+/- 0,13+0,43 0
« 18 » 30----+0,21 0+/- 0,10+0,33 0+/- 0,16+0,52 0
« 30 » 50----+0,25 0+/- 0,12+0,39 0+/- 0,19+0,62 0
« 50 » 80--+0,19 0+/- 0,09+0,30 0+/- 0,15+0,46 0+/- 0,23+0,74 0
« 80 » 120--+0,22 0+/- 0,11+0,35 0+/- 0,17+0,54 0+/- 0,27+0,87 0
« 120 » 180--+0,25 0+/- 0,12+0,40 0+/- 0,20+0,63 0+/- 0,31+1,00 0
« 180 » 250--+0,29 0+/- 0,14+0,46 0+/- 0,23+0,72 0+/- 0,36+1,15 0
« 250 » 315--+0,32 0+/- 0,16+0,52 0+/- 0,26+0,81 0+/- 0,40+1,30 0
« 315 » 400--+0,36 0+/- 0,18+0,57 0+/- 0,28+0,89 0+/- 0,44+1,40 0
« 400 » 500--+0,40 0+/- 0,20+0,63 0+/- 0,31+0,97 0+/- 0,48+1,55 0
« 500 » 630--+0,44 0+/- 0,22+0,70 0+/- 0,35+1,10 0+/- 0,55+1,75 0
« 630 » 800--+0,50 0+/- 0,25+0,80 0+/- 0,40+1,25 0+/- 0,62+2,00 0
« 800 » 1000--+0,56 0+/- 0,28+0,90 0+/- 0,45+1,40 0+/- 0,70+2,30 0
« 1000 » 1250--+0,66 0+/- 0,33+1,05 0+/- 0,52+1,65 0+/- 0,82+2,60 0
« 1250 » 1600+0,50 0+/- 0,25+0,78 0+/- 0,39+1,25 0+/- 0,62+1,95 0+/- 0,97+3,10 0
« 1600 » 2000+0,60 0+/- 0,30+0,92 0+/- 0,46+1,50 0+/- 0,75+2,30 0+/- 1,15+3,70 0
« 2000 » 2500+0,70 0+/- 0,35+1,10 0+/- 0,55+1,75 0+/- 0,87+2,80 0+/- 1,40+4,40 0
« 2500 » 3150+0,86 0+/- 0,43+1,35 0+/- 0,67+2,10 0+/- 1,05+3,30 0+/- 1,65+5,40 0
« 3150 » 4000+1,05 0+/- 0,52+1,65 0+/- 0,82+2,60 0+/- 1,30+4,10 0+/- 2,05+6,60 0
« 4000 » 5000+1,30 0+/- 0,65+2,00 0+/- 1,00+3,20 0+/- 1,60+5,00 0+/- 2,50+8,00 0
« 5000 » 6300+1,55 0+/- 0,77+2,50 0+/- 1,25+4,00 0+/- 2,00+6,20 0+/- 3,10+9,80 0
« 6300 » 8000+1,95 0+/- 0,97+3,10 0+/- 1,55+4,90 0+/- 2,45+7,60 0+/- 3,80+12,00 0
« 8000 » 10000+2,40 0+/- 1,20+3,80 0+/- 1,90+6,00 0+/- 3,00+9,40 0+/- 4,70+15,00 0

Продолжение табл. 1

мм

Интервал размеровПоля допусков отверстий
J 14 sH15J 15 sH16J 16 sH17J 17 sH18J 18 s
До 3+/- 0,12+0,40 0+/- 0,20+0,60 0+/- 0,30+1,00 0+/- 0,50+1,40 0+/- 0,70
Св. 3 до 6+/- 0,15+0,48 0+/- 0,24+0,75 0+/- 0,37+1,20 0+/- 0,60+1,80 0+/- 0,90
« 6 » 10+/- 0,18+0,58 0+/- 0,29+0,90 0+/- 0,45+1,50 0+/- 0,75+2,20 0+/- 1,10
« 10 » 18+/- 0,21+0,70 0+/- 0,35+1,10 0+/- 0,55+1,80 0+/- 0,90+2,70 0+/- 1,35
« 18 » 30+/- 0,26+0,84 0+/- 0,42+1,30 0+/- 0,65+2,10 0+/- 1,05+3,30 0+/- 1,65
« 30 » 50+/- 0,31+1,00 0+/- 0,50+1,60 0+/- 0,80+2,50 0+/- 1,25+3,90 0+/- 1,95
« 50 » 80+/- 0,37+1,20 0+/- 0,60+1,90 0+/- 0,95+3,00 0+/- 1,50+4,60 0+/- 2,30
« 80 » 120+/- 0,43+1,40 0+/- 0,70+2,20 0+/- 1,10+3,50 0+/- 1,75+5,40 0+/- 2,70
« 120 » 180+/- 0,50+1,60 0+/- 0,80+2,50 0+/- 1,25+4,00 0+/- 2,00+6,30 0+/- 3,15
« 180 » 250+/- 0,57+1,85 0+/- 0,92+2,90 0+/- 1,45+4,60 0+/- 2,30+7,20 0+/- 3,60
« 250 » 315+/- 0,65+2,10 0+/- 1,05+3,20 0+/- 1,60+5,20 0+/- 2,60+8,10 0+/- 4,05
« 315 » 400+/- 0,70+2,30 0+/- 1,15+3,60 0+/- 1,80+5,70 0+/- 2,85+8,90 0+/- 4,45
« 400 » 500+/- 0,77+2,50 0+/- 1,25+4,00 0+/- 2,00+6,30 0+/- 3,15+9,70 0+/- 4,85
« 500 » 630+/- 0,87+2,80 0+/- 1,40+4,40 0+/- 2,20+7,00 0+/- 3,50--
« 630 » 800+/- 1,00+3,20 0+/- 1,60+5,00 0+/- 2,50+8,00 0+/- 4,00--
« 800 » 1000+/- 1,15+3,60 0+/- 1,80+5,60 0+/- 2,80+9,00 0+/- 4,50--
« 1000 » 1250+/- 1,30+4,20 0+/- 2,10+6,60 0+/- 3,30+10,50 0+/- 5,25--
« 1250 » 1600+/- 1,55+5,00 0+/- 2,50+7,80 0+/- 3,90+12,50 0+/- 6,25--
« 1600 » 2000+/- 1,85+6,00 0+/- 3,00+9,20 0+/- 4,60+15,00 0+/- 7,50--
« 2000 » 2500+/- 2,20+7,00 0+/- 3,50+11,00 0+/- 5,50+17,50 0+/- 8,75--
« 2500 » 3150+/- 2,70+8,60 0+/- 4,30+13,50 0+/- 6,75+21,00 0+/- 10,50--
« 3150 » 4000+/- 3,30+10,50 0+/- 5,25+16,50 0+/- 8,25+26,00 0+/- 13,00--
« 4000 » 5000+/- 4,00+13,00 0+/- 6,50+20,00 0+/- 10,00+32,00 0+/- 16,00--
« 5000 » 6300+/- 4,90+15,50 0+/- 7,75+25,00 0+/- 12,50+40,00 0+/- 20,00--
« 6300 » 8000+/- 6,00+19,50 0+/- 9,75+31,00 0+/- 15,50+49,00 0+/- 24,50--
« 8000 » 10000+/- 7,50+24,00 0+/- 12,00+38,00 0+/- 19,00+60,00 0+/- 30,00--

3.3. Поля допусков валов, установленные в диапазонах номинальных размеров до 500 мм и свыше 500 до 10000 мм, указаны в табл. 2 и 3.

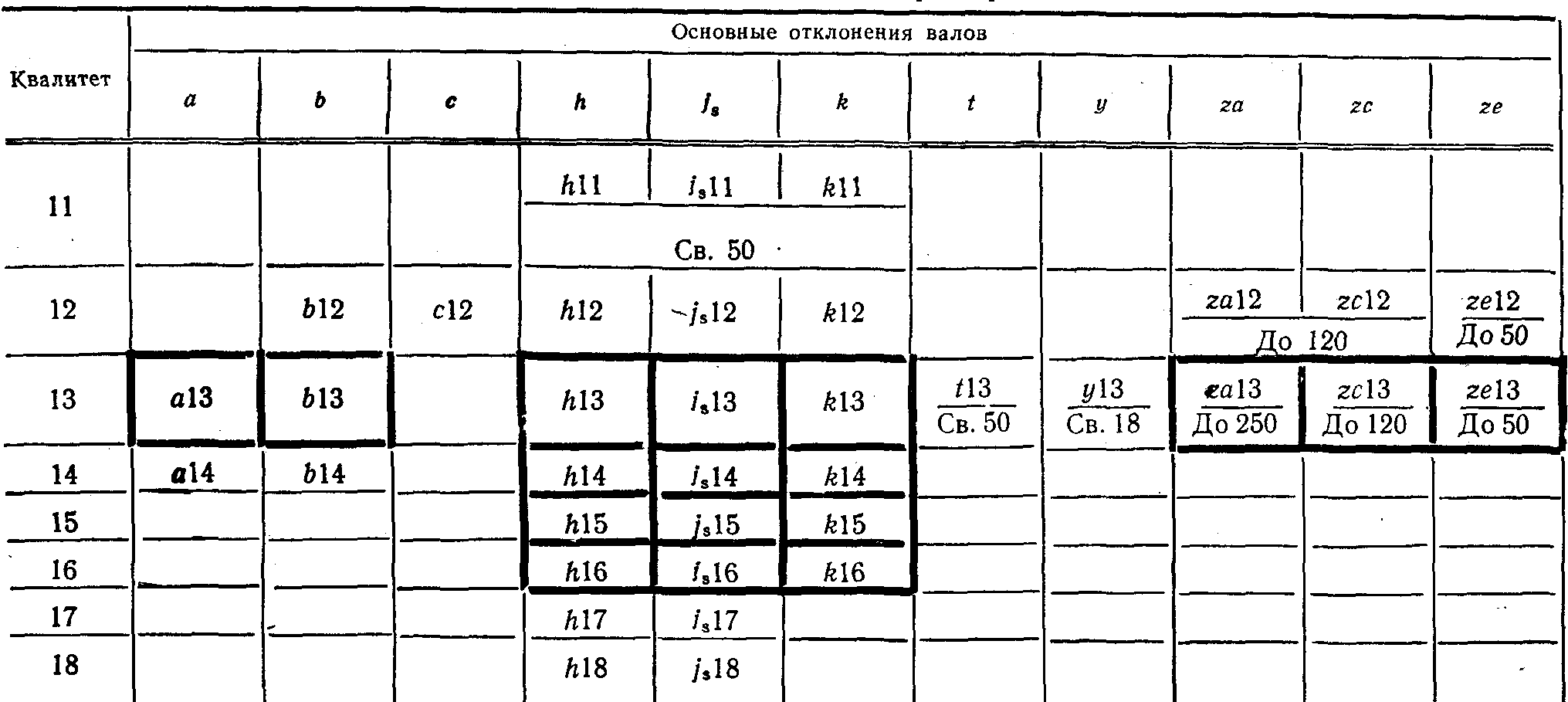

Таблица 2

Поля допусков валов для номинальных размеров до 500 мм

рис. 2

Примечания. 1. Для полей допусков валов, установленных в более ограниченных диапазонах размеров, в числителе указано поле допуска, а в знаменателе — диапазон размеров в миллиметрах.

2. Прямоугольной рамкой рис. 3 обозначены предпочтительные поля допусков.

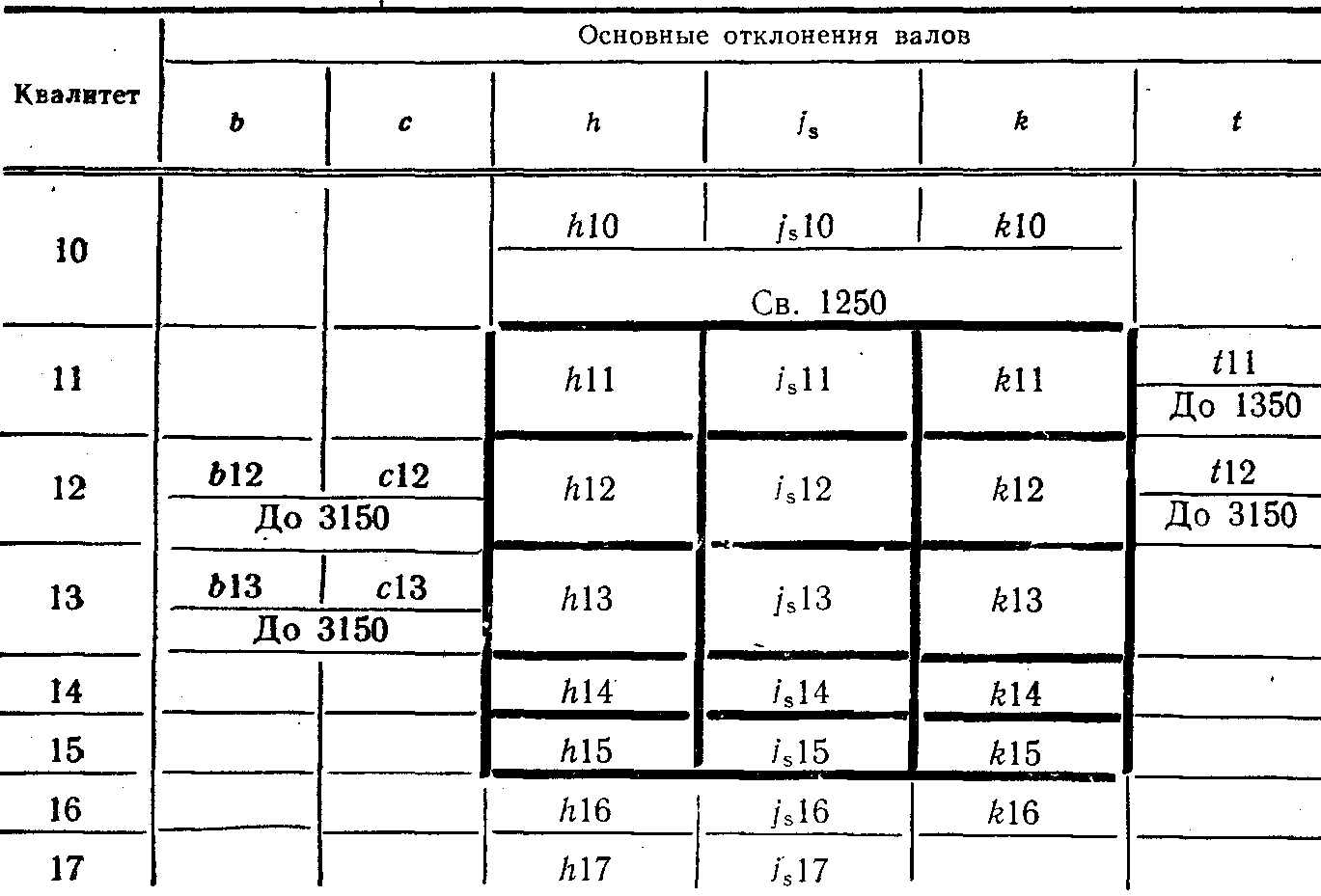

Таблица 3

Поля допусков валов для номинальных размеров
свыше 500 до 10000 мм

рис. 4

Примечания. 1. Для полей допусков валов, установленных в более ограниченных диапазонах размеров, в числителе указано поле допуска, а в знаменателе — диапазон размеров в миллиметрах.

2. Прямоугольной рамкой рис. 5 обозначены предпочтительные поля допусков.

Числовые значения предельных отклонений валов должны соответствовать указанным в табл. 4 и 5.

Таблица 4

Предельные отклонения валов

для номинальных размеров до 500 мм

мм

Интервал размеровПоля допусков валов
h11j 11 sk11b12c12h12j 12 sk12za12zc12ze12a13
До 3----0,14 -0,24-0,06 -0,160 -0,10+/- 0,05+0,10 0+0,13 +0,03+0,16 +0,06+0,19 +0,09-0,27 -0,41
Св. 3 до 6----0,14 -0,26-0,07 -0,190 -0,12+/- 0,06+0,12 0+0,16 +0,04+0,20 +0,08+0,24 +0,12-0,27 -0,45
« 6 » 10----0,15 -0,30-0,08 -0,230 -0,15+/- 0,07+0,15 0+0,20 +0,05+0,25 +0,10+0,30 +0,15-0,28 -0,50
« 10 » 14----0,15 -0,33-0,09 -0,270 -0,18+/- 0,09+0,18 0+0,24 +0,06+0,31 +0,13+0,39 +0,21-0,29 -0,56
« 14 » 18---+0,26 +0,08+0,33 +0,15+0,42 +0,24
« 18 » 24----0,16 -0,37-0,11 -0,320 -0,21+/- 0,10+0,21 0+0,31 +0,10+0,40 +0,19+0,51 +0,30-0,30 -0,63
« 24 » 30---+0,33 +0,12+0,43 +0,22+0,55 +0,34
« 30 » 40----0,17 -0,42-0,12 -0,370 -0,25+/- 0,12+0,25 0+0,40 +0,15+0,52 +0,27+0,68 +0,43-0,31 -0,70
« 40 » 50----0,18 -0,43-0,13 -0,380 -0,25+/- 0,12+0,25 0+0,43 +0,18+0,57 +0,32+0,77 +0,52-0,32 -0,71
« 50 » 650 -0,19+/- 0,09+0,19 0-0,19 -0,49-0,14 -0,440 -0,30+/- 0,15+0,30 0+0,53 +0,23+0,70 +0,40--0,34 -0,80
« 65 » 80-0,20 -0,50-0,15 -0,45+0,57 +0,27+0,78 +0,48-0,36 -0,82
« 80 » 1000 -0,22+/- 0,11+0,22 0-0,22 -0,57-0,17 -0,520 -0,35+/- 0,17+0,35 0+0,66 +0,33+0,93 +0,58--0,38 -0,92
« 100 » 120-0,24 -0,59-0,18 -0,53+0,75 +0,40+1,04 +0,69-0,41 -0,95
« 120 » 1400 -0,25+/- 0,12+0,25 0-0,26 -0,66-0,20 -0,600 -0,40+/- 0,20+0,40 0----0,46 -1,09
« 140 » 160-0,28 -0,68-0,21 -0,61-0,52 -1,15
« 160 » 180-0,31 -0,71-0,23 -0,63-0,58 -1,21
« 180 » 2000 -0,29+/- 0,14+0,29 0-0,34 -0,80-0,24 -0,700 -0,46+/- 0,23+0,46 0----0,66 -1,38
« 200 » 225-0,38 -0,84-0,26 -0,72-0,74 -1,46
« 225 » 250-0,42 -0,88-0,28 -0,74-0,82 -1,54
« 250 » 2800 -0,32+/- 0,16+0,32 0-0,48 -1,00-0,30 -0,820 -0,52+/- 0,26+0,52 0----0,92 -1,73
« 280 » 315-0,54 -1,06-0,33 -0,85-1,05 -1,86
« 315 » 3550 -0,36+/- 0,18+0,36 0-0,60 -1,17-0,36 -0,930 -0,57+/- 0,28+0,57 0----1,20 -2,09
« 355 » 400-0,68 -1,25-0,40 -0,97-1,35 -2,24
« 400 » 4500 -0,40+/- 0,20+0,40 0-0,76 -1,39-0,44 -1,070 -0,63+/- 0,31+0,63 0----1,50 -2,47
« 450 » 500-0,84 -1,47-0,48 -1,11-1,65 -2,62

Продолжение табл. 4

мм

Интервал размеровПоля допусков валов
b13h13j 13 sk13t13y13za13zc13ze13a14b14h14
До 3-0,14 -0,280 -0,14+/- 0,07+0,14 0--+0,17 +0,03+0,20 +0,06+0,23 +0,09-0,27 -0,52-0,14 -0,390 -0,25
Св. 3 до 6-0,14 -0,320 -0,18+/- 0,09+0,18 0--+0,22 +0,04+0,26 +0,08+0,30 +0,12-0,27 -0,57-0,14 -0,440 -0,30
« 6 » 10-0,15 -0,370 -0,22+/- 0,11+0,22 0--+0,27 +0,05+0,32 +0,10+0,37 +0,15-0,28 -0,64-0,15 -0,510 -0,36
« 10 » 14-0,15 -0,420 -0,27+/- 0,13+0,27 0--+0,33 +0,06+0,40 +0,13+0,48 +0,21-0,29 -0,72-0,15 -0,580 -0,43
« 14 » 18--+0,35 +0,08+0,42 +0,15+0,51 +0,24
« 18 » 24-0,16 -0,490 -0,33+/- 0,16+0,33 0-+0,39 +0,06+0,43 +0,10+0,52 +0,19+0,63 +0,30-0,30 -0,82-0,16 -0,680 -0,52
« 24 » 30-+0,40 +0,07+0,45 +0,12+0,55 +0,22+0,67 +0,34
« 30 » 40-0,17 -0,560 -0,39+/- 0,19+0,39 0-+0,48 +0,09+0,54 +0,15+0,66 +0,27+0,82 +0,43-0,31 -0,93-0,17 -0,790 -0,62
« 40 » 50-0,18 -0,570 -0,39+/- 0,19+0,39 0-+0,50 +0,11+0,57 +0,18+0,71 +0,32+0,91 +0,52-0,32 -0,94-0,18 -0,800 -0,62
« 50 » 65-0,19 -0,650 -0,46+/- 0,23+0,46 0+0,53 +0,07+0,60 +0,14+0,69 +0,23+0,86 +0,40--0,34 -1,08-0,19 -0,930 -0,74
« 65 » 80-0,20 -0,66+0,63 +0,17+0,73 +0,27+0,94 +0,48--0,36 -1,10-0,20 -0,94
« 80 » 100-0,22 -0,760 -0,54+/- 0,27+0,54 0+0,63 +0,09+0,75 +0,21+0,87 +0,33+1,12 +0,58--0,38 -1,25-0,22 -1,090 -0,87
« 100 » 120-0,24 -0,78+0,64 +0,10+0,79 +0,25+0,94 +0,40+1,23 +0,69--0,41 -1,28-0,24 -1,11
« 120 » 140-0,26 -0,890 -0,63+/- 0,31+0,63 0+0,75 +0,12+0,93 +0,30+1,10 +0,47---0,46 -1,46-0,26 -1,260 -1,00
« 140 » 160-0,28 -0,91+0,76 +0,13+0,97 +0,34+1,16 +0,53---0,52 -1,52-0,28 -1,28
« 160 » 180-0,31 -0,94+0,78 +0,15+1,01 +0,38+1,23 +0,60---0,58 -1,58-0,31 -1,31
« 180 » 200-0,34 -1,060 -0,72+/- 0,36+0,72 0+0,89 +0,17+1,14 +0,42+1,39 +0,67---0,66 -1,81-0,34 -1,490 -1,15
« 200 » 225-0,38 -1,10+0,90 +0,18+1,19 +0,47+1,46 +0,74---0,74 -1,89-0,38 -1,53
« 225 » 250-0,42 -1,14+0,92 +0,20+1,24 +0,52+1,54 +0,82---0,82 -1,97-0,42 -1,57
« 250 » 280-0,48 -1,290 -0,81+/- 0,40+0,81 0+1,03 +0,22+1,39 +0,58----0,92 -2,22-0,48 -1,780 -1,30
« 280 » 315-0,54 -1,35+1,05 +0,24+1,46 +0,65----1,05 -2,35-0,54 -1,84
« 315 » 355-0,60 -1,490 -0,89+/- 0,44+0,89 0+1,16 +0,27+1,62 +0,73----1,20 -2,60-0,60 -2,000 -1,40
« 355 » 400-0,68 -1,57+1,18 +0,29+1,71 +0,82----1,35 -2,75-0,68 -2,08
« 400 » 450-0,76 -1,730 -0,97+/- 0,48+0,97 0+1,30 +0,33+1,89 +0,92----1,50 -3,05-0,76 -2,310 -1,55
« 450 » 500-0,84 -1,81+1,33 +0,36+1,97 +1,00----1,65 -3,20-0,84 -2,39

Продолжение табл. 4

мм

Интервал размеровПоля допусков валов
j 14 sk14h15j 15 sk15h16j 16 sk16h17j 17 sh18j 18 s
До 3+/- 0,12+0,25 00 -0,40+/- 0,20+0,40 00 -0,60+/- 0,30+0,60 00 -1,00+/- 0,500 -1,40+/- 0,70
Св. 3 до 6+/- 0,15+0,30 00 -0,48+/- 0,24+0,48 00 -0,75+/- 0,37+0,75 00 -1,20+/- 0,600 -1,80+/- 0,90
« 6 » 10+/- 0,18+0,36 00 -0,58+/- 0,29+0,58 00 -0,90+/- 0,45+0,90 00 -1,50+/- 0,750 -2,20+/- 1,10
« 10 » 14+/- 0,21+0,43 00 -0,70+/- 0,35+0,70 00 -1,10+/- 0,55+1,10 00 -1,80+/- 0,900 -2,70+/- 1,35
« 14 » 18
« 18 » 24+/- 0,26+0,52 00 -0,84+/- 0,42+0,84 00 -1,30+/- 0,65+1,30 00 -2,10+/- 1,050 -3,30+/- 1,65
« 24 » 30
« 30 » 40+/- 0,31+0,62 00 -1,00+/- 0,50+1,00 00 -1,60+/- 0,80+1,60 00 -2,50+/- 1,250 -3,90+/- 1,95
« 40 » 50
« 50 » 65+/- 0,37+0,74 00 -1,20+/- 0,60+1,20 00 -1,90+/- 0,95+1,90 00 -3,00+/- 1,50 -4,60+/- 2,30
« 65 » 80
« 80 » 100+/- 0,43+0,87 00 -1,40+/- 0,70+1,40 00 -2,20+/- 1,10+2,20 00 -3,50+/- 1,750 -5,40+/- 2,70
« 100 » 120
« 120 » 140+/- 0,50+1,00 00 -1,60+/- 0,80+1,60 00 -2,50+/- 1,25+2,50 00 -4,00+/- 2,000 -6,30+/- 3,15
« 140 » 160
« 160 » 180
« 180 » 200+/- 0,57+1,15 00 -1,85+/- 0,92+1,85 00 -2,90+/- 1,45+2,90 00 -4,60+/- 2,300 -7,20+/- 3,60
« 200 » 225
« 225 » 250
« 250 » 280+/- 0,65+1,30 00 -2,10+/- 1,05+2,10 00 -3,20+/- 1,60+3,20 00 -5,20+/- 2,600 -8,10+/- 4,05
« 280 » 315
« 315 » 355+/- 0,70+1,40 00 -2,30+/- 1,15+2,30 00 -3,60+/- 1,80+3,60 00 -5,70+/- 2,850 -8,90+/- 4,45
« 355 » 400
« 400 » 450+/- 0,77+1,55 00 -2,50+/- 1,25+2,50 00 -4,00+/- 2,00+4,00 00 -6,30+/- 3,150 -9,70+/- 4,85
« 450 » 500

Таблица 5

Предельные отклонения валов для номинальных размеров

свыше 500 до 10000 мм

мм

Интервал размеровПоля допусков валов
h10j 10 sk10h11j 11 sk11t11b12c12h12j 12 sk12t12b13c13
Св. 500 до 560---0 -0,44+/- 0,22+0,44 0+0,84 +0,40-1,00 -1,70-0,52 -1,220 -0,70+/- 0,35+0,70 0+1,10 +0,40-1,00 -2,10-0,52 -1,62
« 560 » 630+0,89 +0,45-0,58 -1,28+1,15 +0,45-0,58 -1,68
« 630 » 710---0 -0,50+/- 0,25+0,50 0+1,00 +0,50-1,30 -2,10-0,64 -1,440 -0,80+/- 0,40+0,80 0+1,30 +0,50-1,30 -2,55-0,64 -1,89
« 710 » 800+1,06 +0,56-0,70 -1,50+1,36 +0,56-0,70 -1,95
« 800 » 900---0 -0,56+/- 0,28+0,56 0+1,18 +0,62-1,60 -2,50-0,78 -1,680 -0,90+/- 0,45+0,90 0+1,52 +0,62-1,60 -3,00-0,78 -2,18
« 900 » 1000+1,24 +0,68-0,86 -1,76+1,58 +0,68-0,86 -2,26
« 1000 » 1120---0 -0,66+/- 0,33+0,66 0+1,44 +0,78-2,00 -3,05-0,94 -1,990 -1,05+/- 0,52+1,05 0+1,83 +0,78-2,00 -3,65-0,94 -2,59
« 1120 » 1250+1,50 +0,84-1,05 -2,10+1,89 +0,84-1,05 -2,70
« 1250 » 14000 -0,50+/- 0,25+0,50 00 -0,78+/- 0,39+0,78 0+1,74 +0,96-2,50 -3,75-1,15 -2,400 -1,25+/- 0,62+1,25 0+2,21 +0,96-2,50 -4,45-1,15 -3,10
« 1400 » 1600+1,83 +1,05-1,30 -2,55+2,30 +1,05-1,30 -3,25
« 1600 » 18000 -0,60+/- 0,30+0,60 00 -0,92+/- 0,46+0,92 0+2,12 +1,20-3,20 -4,70-1,45 -2,950 -1,50+/- 0,75+1,50 0+2,70 +1,20-3,20 -5,50-1,45 -3,75
« 1800 » 2000+2,27 +1,35-1,60 -3,10+2,85 +1,35-1,60 -3,90
« 2000 » 22400 -0,70+/- 0,35+0,70 00 -1,10+/- 0,55+1,10 0+2,60 +1,50-4,00 -5,75-1,80 -3,550 -1,75+/- 0,87+1,75 0+3,25 +1,50-4,00 -6,80-1,80 -4,60
« 2240 » 2500+2,75 +1,65-2,00 -3,75+3,40 +1,65-2,00 -4,80
« 2500 » 28000 -0,86+/- 0,43+0,86 00 -1,35+/- 0,67+1,35 0+3,25 +1,90-5,00 -7,10-2,20 -4,300 -2,10+/- 1,05+2,10 0+4,00 +1,90-5,00 -8,30-2,20 -5,50
« 2800 » 3150+3,45 +2,10-2,50 -4,60+4,20 +2,10-2,50 -5,80
« 3150 » 40000 -1,05+/- 0,52+1,05 00 -1,65+/- 0,82+1,65 0---0 -2,60+/- 1,30+2,60 0---
« 4000 » 50000 -1,30+/- 0,65+1,30 00 -2,00+/- 1,00+2,00 0---0 -3,20+/- 1,60+3,20 0---
« 5000 » 63000 -1,55+/- 0,77+1,55 00 -2,50+/- 1,25+2,50 0---0 -4,00+/- 2,00+4,00 0---
« 6300 » 80000 -1,95+/- 0,97+1,95 00 -3,10+/- 1,55+3,10 0---0 -4,90+/- 2,45+4,90 0---
« 8000 » 100000 -2,40+/- 1,20+2,40 00 -3,80+/- 1,90+3,80 0---0 -6,00+/- 3,00+6,00 0---

Продолжение табл. 5

мм

Интервал размеровПоля допусков валов
h13j 13 sk13h14j 14 sk14h15j 15 sk15h16j 16 sk16h17j 17 s
Св. 500 до 5600 -1,10+/- 0,55+1,10 00 -1,75+/- 0,87+1,75 00 -2,8+/- 1,4+2,8 00 -4,4+/- 2,2+4,4 00 -7,0+/- 3,5
« 560 » 630
« 630 » 7100 -1,25+/- 0,62+1,25 00 -2,00+/- 1,00+2,00 00 -3,2+/- 1,6+3,2 00 -5,0+/- 2,5+5,0 00 -8,0+/- 4,0
« 710 » 800
« 800 » 9000 -1,40+/- 0,70+1,40 00 -2,30+/- 1,15+2,30 00 -3,6+/- 1,8+3,6 00 -5,6+/- 2,8+5,6 00 -9,0+/- 4,5
« 900 » 1000
« 1000 » 11200 -1,65+/- 0,82+1,65 00 -2,60+/- 1,30+2,60 00 -4,2+/- 2,1+4,2 00 -6,6+/- 3,3+6,6 00 -10,5+/- 5,25
« 1120 » 1250
« 1250 » 14000 -1,95+/- 0,97+1,95 00 -3,10+/- 1,55+3,10 00 -5,0+/- 2,5+5,0 00 -7,8+/- 3,9+7,8 00 -12,5+/- 6,25
« 1400 » 1600
« 1600 » 18000 -2,30+/- 1,15+2,30 00 -3,70+/- 1,85+3,70 00 -6,0+/- 3,0+6,0 00 -9,2+/- 4,6+9,2 00 -15,0+/- 7,5
« 1800 » 2000
« 2000 » 22400 -2,80+/- 1,40+2,80 00 -4,40+/- 2,20+4,40 00 -7,0+/- 3,5+7,0 00 -11,0+/- 5,5+11,0 00 -17,5+/- 8,75
« 2240 » 2500
« 2500 » 28000 -3,30+/- 1,65+3,30 00 -5,40+/- 2,70+5,40 00 -8,6+/- 4,3+8,6 00 -13,5+/- 6,75+13,5 00 -21,0+/- 10,5
« 2800 » 3150
« 3150 » 40000 -4,10+/- 2,05+4,10 00 -6,60+/- 3,30+6,60 00 -10,5+/- 5,25+10,5 00 -16,5+/- 8,25+16,5 00 -26,0+/- 13,0
« 4000 » 50000 -5,0+/- 2,50+5,00 00 -8,00+/- 4,0+8,00 00 -13,0+/- 6,50+13,0 00 -20,0+/- 10,0+20,0 00 -32,0+/- 16,0
« 5000 » 63000 -6,20+/- 3,10+6,20 00 -9,80+/- 4,9+9,80 00 -15,5+/- 7,75+15,5 00 -25,0+/- 12,5+25,0 00 -40,0+/- 20,0
« 6300 » 80000 -7,60+/- 3,80+7,60 00 -12,0+/- 6,0+12,0 00 -19,5+/- 9,75+19,5 00 -31,0+/- 15,5+31,0 00 -49,0+/- 24,5
« 8000 » 100000 -9,40+/- 4,70+9,40 00 -15,0+/- 7,5+15,0 00 -24,0+/- 12,0+24,0 00 -38,0+/- 19,0+38,0 00 -60,0+/- 30,0

(Измененная редакция, Изм. № 1).

4. ПОСАДКИ

4.1 Посадки должны назначаться в системе отверстия.

4.2. Посадки в соединениях деталей и сборочных единиц, образованные сочетаниями полей допусков валов и основных отверстий (H) по настоящему стандарту, приведены в рекомендуемом Приложении 4.

Приложение 1
Справочное

ЗНАЧЕНИЯ ДОПУСКОВ ЛИНЕЙНЫХ РАЗМЕРОВ

мм

Интервал размеровКвалитет
101112131415161718
До 3--0,100,140,250,400,601,01,4
Св. 3 до 6--0,120,180,300,480,751,21,8
« 6 » 10--0,150,220,360,580,901,52,2
« 10 » 18--0,180,270,430,701,101,82,7
« 18 » 30--0,210,330,520,841,302,13,3
« 30 » 50 « 50 » 80- -- 0,190,25 0,300,39 0,460,62 0,741,00 1,201,60 1,902,5 3,03,9 4,6
« 80 » 120-0,220,350,540,871,402,203,55,4
« 120 » 180-0,250,400,631,001,602,504,06,3
« 180 » 250-0,290,460,721,151,852,904,67,2
« 250 » 315-0,320,520,811,302,103,205,28,1
« 315 » 400-0,360,570,891,402,303,605,78,9
« 400 » 500-0,400,630,971,552,504,006,39,7
« 500 » 630-0,440,701,101,752,804,407,0-
« 630 » 800-0,500,801,252,003,205,008,0-
« 800 » 1000-0,560,901,402,303,605,609,0-
« 1000 » 1250 « 1250 » 1600- 0,500,66 0,781,05 1,251,65 1,952,60 3,104,20 5,006,60 7,8010,5 12,5- -
« 1600 » 20000,600,921,502,303,706,009,2015,0-
« 2000 » 25000,701,101,752,804,407,0011,0017,5-
« 2500 » 31500,861,352,103,305,408,6013,5021,0-
« 3150 » 40001,051,652,604,106,6010,5016,5026,0-
« 4000 » 50001,302,003,205,008,0013,0020,0032,0-
« 5000 » 63001,552,504,006,209,8015,5025,0040,0-
« 6300 » 80001,953,104,907,6012,0019,5031,0049,0-
« 8000 » 100002,403,806,009,4015,0024,0038,0060,0-

Приложение 2
Справочное

ЗНАЧЕНИЯ ОСНОВНЫХ ОТКЛОНЕНИЙ ВАЛОВ ДЛЯ РАЗМЕРОВ ДО 500 мм

Интервал размеровВерхнее отклонение esj sНижнее отклонение ei
abchktyzazcze
До 3-0,27-0,14-0,060Предельные отклонения0- -- -+0,03+0,06+0,09
Св. 3 до 6-0,07IT +/- -- 2+0,04+0,08+0,12
« 6 » 10-0,28-0,15-0,0800- — -- — -+0,05+0,10+0,15
« 10 » 14-0,29-0,09+0,06+0,13+0,21
« 14 » 18+0,08+0,15+0,24
« 18 » 24-0,30-0,16-0,1100- -+0,06+0,10+0,19+0,30
« 24 » 30+0,07+0,12+0,22+0,34
« 30 » 40-0,31-0,17-0,1200- -+0,09+0,15+0,27+0,43
« 40 » 50-0,32-0,18-0,13+0,11+0,18+0,32+0,52
« 50 » 65-0,34-0,19-0,1400+0,07+0,14+0,23+0,40-
« 65 » 80-0,36-0,20-0,15+0,17+0,27+0,48-
« 80 » 100-0,38-0,22-0,1700+0,09+0,21+0,33+0,58-
« 100 » 120-0,41-0,24-0,18+0,10+0,25+0,40+0,69-
« 120 » 140-0,46-0,26-0,2000+0,12+0,30+0,47--
« 140 » 160-0,52-0,28-0,21+0,13+0,34+0,53--
« 160 » 180-0,58-0,31-0,23+0,15+0,38+0,60--
« 180 » 200-0,66-0,34-0,2400+0,17+0,42+0,67--
« 200 » 225-0,74-0,38-0,26+0,18+0,47+0,74--
« 225 » 250-0,82-0,42-0,28+0,20+0,52+0,82--
« 250 » 280-0,92-0,48-0,3000+0,22+0,58---
« 280 » 315-1,05-0,54-0,33+0,24+0,65---
« 315 » 355-1,20-0,60-0,3600+0,27+0,73---
« 355 » 400-1,35-0,68-0,40+0,29+0,82---
« 400 » 450-1,50-0,76-0,4400+0,33+0,92---
« 450 » 500-1,65-0,84-0,48+0,36+1,00---

Приложение 3
Справочное

ЗНАЧЕНИЯ ОСНОВНЫХ ОТКЛОНЕНИЙ ВАЛОВ ДЛЯ РАЗМЕРОВ
СВЫШЕ 500 ДО 10000 мм

мм

Интервал размеровВерхнее отклонение esj sНижнее отклонение ei
bchkt
Св. 500 до 560-1,00-0,520Предельные отклонения0+0,40
« 560 » 630-0,58IT +/- -- 2+0,45
« 630 » 710-1,30-0,6400+0,50
« 710 » 800-0,70+0,56
« 800 » 900-1,60-0,7800+0,62
« 900 » 1000-0,86+0,68
« 1000 » 1120-2,00-0,9400+0,78
« 1120 » 1250-1,05+0,84
« 1250 » 1400-2,50-1,1500+0,96
« 1400 » 1600-1,30+1,05
« 1600 » 1800-3,20-1,4500+1,20
« 1800 » 2000-1,60+1,35
« 2000 » 2240-4,00-1,8000+1,50
« 2240 » 2500-2,00+1,65
« 2500 » 2800-5,00-2,2000+1,90
« 2800 » 3150-2,50+2,10
« 3150 » 4000--00-
« 4000 » 5000--00-
« 5000 » 6300--00-
« 6300 » 8000--00-
« 8000 » 10000--00-

Приложение 4
Рекомендуемое

ПОСАДКИ

1. Настоящее приложение устанавливает рекомендуемые посадки в соединениях деталей и сборочных единиц из древесины и древесных материалов, а также содержит рекомендации по образованию других посадок из полей допусков валов и основных отверстий (H) по настоящему стандарту.

2. Посадки в соединениях деталей и сборочных единиц из древесины и древесных материалов (соединения на одинарные цельные или вставные шипы, в паз и гребень, в паз, на рейку и т.п.) рекомендуется выбирать из табл. 1 настоящего стандарта.

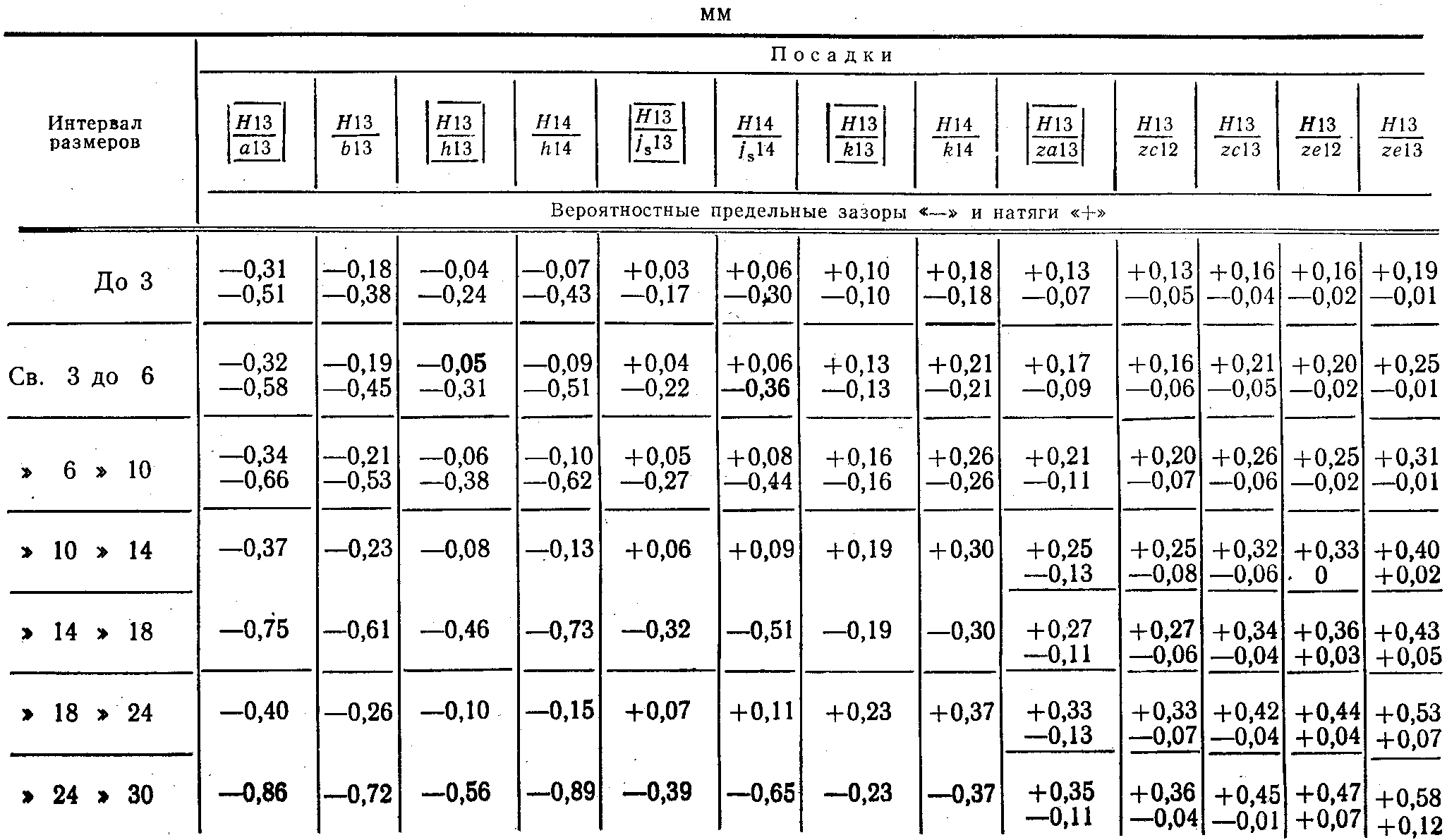

Таблица 1

Рекомендуемые посадки

рис. 6

Примечание. Прямоугольной рамкой рис. 7 обозначены предпочтительные посадки.

Критерием выбора той или иной посадки должны быть указанные в табл. 1 для каждой посадки в зависимости от ее номинального размера вероятностные предельные зазоры или натяги в соединении, обеспечивающие требуемую прочность, плотность или подвижность соединяемых составных частей изделия.

В первую очередь рекомендуется применять предпочтительные посадки, указанные в табл. 1 в прямоугольных рамках.

3. Образование посадок

3.1. Посадки образовывают сочетаниями полей допусков валов и основных отверстий (H) по настоящему стандарту. При образовании посадок допуски отверстия и вала могут быть одинаковыми (одного квалитета) или разными. При разных допусках отверстия и вала в посадке рекомендуется, чтобы больший допуск был у отверстия, и допуски отверстия и вала отличались не более чем на два квалитета.

3.2. Вероятностные предельные зазоры или натяги в посадках рассчитывают в такой последовательности.

3.2.1. Определяют среднее значение зазора ( S_{\text{с}} ) или натяга ( N_{\text{с}} ) в соединении по формулам, указанным в табл. 2 настоящего приложения.

Таблица 2

Формулы зазоров и натягов

Тип посадкиФормулы для расчета среднего зазора ( S_{\text{с}} ) и натяга ( N_{\text{с}} )Формулы для расчета предельных зазоров (наибольшего S_{max} и наименьшего S_{min} ) и натягов (наибольшего N_{max} и наименьшего N_{min} )
Посадка с зазоромS_{\text{с}} = \frac{S_{max} + S_{min}}{2}S_{max} = ES - ei
S_{min} = - es
N_{max} = es
N_{min} = ei - ES ,
где ES — верхнее отклонение отверстия;
ei — нижнее отклонение вала;
es — верхнее отклонение вала
Примечание. Значения предельных отклонений ES, ei и es подставлять в формулы с учетом их знаков.
Переходная посадкаПри N_{max} > S_{max}
N_{\text{с}} = \frac{N_{max} - S_{max}}{2} ,
при S_{max} > N_{max}
S_{\text{с}} = \frac{S_{min} - N_{min}}{2} .
Посадка с натягомформула

(Измененная редакция, Изм. № 1).

3.2.2 Вероятностный допуск посадки ( IT_{\text{пос}.\text{вер}} ), мм, вычисляют по формуле

IT_{\text{пос}.\text{вер}} = \sqrt{IT_{\text{о}}^{2} + IT_{\text{в}}^{2}} ,

где IT_{\text{о}} — допуск отверстия;

IT_{\text{в}} — допуск вала.

3.2.3. Вероятностные предельные зазоры ( S_{max\text{вер}} , S_{min\text{вер}} ) или натяги ( N_{max\text{вер}} , N_{min\text{вер}} ) вычисляют по формулам:

для посадок с зазорами:

S_{max\text{вер}} = S + \_\_\_\_ \frac{IT_{\text{пос}.\text{вер}}}{{}^{\text{с}}2} ,

S_{min\text{вер}} = S - \_\_\_\_ \frac{IT_{\text{пос}.\text{вер}}}{{}^{\text{с}}2} ;

для переходных посадок:

при N_{max} > S_{max}

S_{max\text{вер}} = - N + \_\_\_\_ \frac{IT_{\text{пос}.\text{вер}}}{{}^{\text{с}}2} ,

N_{max\text{вер}} = N + \_\_\_\_ \frac{IT_{\text{пос}.\text{вер}}}{{}^{\text{с}}2} ,

при S_{max} > N_{max}

S_{max\text{вер}} = S + \_\_\_\_ \frac{IT_{\text{пос}.\text{вер}}}{{}^{\text{с}}2} ,

N_{max\text{вер}} = - S + \_\_\_\_ \frac{IT_{\text{пос}.\text{вер}}}{{}^{\text{с}}2} ;

для посадок с натягом:

N_{max\text{вер}} = N + \_\_\_\_ \frac{IT_{\text{пос}.\text{вер}}}{{}^{\text{с}}2} ,

N_{min\text{вер}} = N - \_\_\_\_ \frac{IT_{\text{пос}.\text{вер}}}{{}^{\text{с}}2} .
