ГОСТ 20850-2025. Межгосударственный стандарт. Конструкции деревянные клееные несущие. Общие технические условия

(введен в действие Приказом Росстандарта от 25.11.2025 № 1487-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 4.208-79"]:::rst
  click n0 "https://bukva.ai/docs/gost-4-208-79" "ГОСТ 4.208-79. Система показателей качества продукции. Строительство. Конструкции деревянные клееные. Номенклатура показателей (утв. Постановлением Госстроя СССР от 31.08.1979 N 16"
  n1["ГОСТ 20850-84"]:::rst
  click n1 "https://bukva.ai/docs/gost-20850-84" "ГОСТ 20850-84. Конструкции деревянные клееные. Общие технические условия (утв. Постановлением Госстроя СССР от 15.03.1983 N 25)"
  n2["ГОСТ 20850-2014"]:::rst
  click n2 "https://bukva.ai/docs/gost-20850-2014" "ГОСТ 20850-2014. Межгосударственный стандарт. Конструкции деревянные клееные несущие. Общие технические условия (введен в действие Приказом Росстандарта от 26.11.2014 N 1937-ст)"
  n3["ГОСТ 20850-2025"]:::doc
  click n3 "https://bukva.ai/docs/standart-gost-20850-2025" "ГОСТ 20850-2025. Межгосударственный стандарт. Конструкции деревянные клееные несущие. Общие технические условия (введен в действие Приказом Росстандарта от 25.11.2025 N 1487-ст)"
  n2 --> n3
  n1 --> n2
  n0 --> n2
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

регулированию и метрологии

МКС 91.080.20

Дата введения 1 января 2026 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «Научно-исследовательский центр „Строительство (АО „НИЦ „Строительство“) — Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко)»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 августа 2025 г. № 188-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2025 г. № 1487-ст межгосударственный стандарт ГОСТ 20850-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2026 г.

5 В настоящем стандарте учтены основные нормативные положения европейского стандарта EN 14080:2013 «Конструкции деревянные. Древесина массивная клееная. Многослойные деревянные клееные элементы и деревянный клееный брус. Требования» («Timber structures — Glued laminated timber and glued solid timber — Requirements», NEQ)

6 ВЗАМЕН ГОСТ 20850-2014

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

Введение

Целью настоящего стандарта является установление единых требований к несущим клееным деревянным конструкциям, а также к их производству, методам испытаний, приемке, хранению, транспортированию и условиям эксплуатации.

В настоящий стандарт включены новые положения, отражающие достижения последних лет, а также учтен ряд положений европейского стандарта EN 14080:2013 «Конструкции деревянные. Древесина массивная клееная. Многослойные деревянные клееные элементы и деревянный клееный брус. Требования».

1 Область применения

1.1 Настоящий стандарт распространяется на конструкции и элементы из клееной древесины, в том числе со слоями из древесины клееной из шпона (ДКШ).

1.2 Требования настоящего стандарта не распространяются на конструкции для предметов интерьера (напольное покрытие, двери, окна, подоконники, погонаж и т.п.), а также на клееный брус из шпона по ГОСТ 33124 и перекрестноклееную древесину по нормативным документам <1>, действующим на территории государства, принявшего настоящий стандарт.

<1> В Российской Федерации действует ГОСТ Р 56706-2022 «Плиты из перекрестноклееной древесины. Общие технические условия».

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 9.401 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов

ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 166 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 2140 Видимые пороки древесины. Классификация, термины и определения, способы измерения

ГОСТ 2590 Прокат сортовой стальной горячекатаный круглый. Сортамент

ГОСТ 3749 Угольники поверочные 90°. Технические условия

ГОСТ 5781 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ГОСТ 7016 Изделия из древесины и древесных материалов. Параметры шероховатости поверхности

ГОСТ 7502 Рулетки измерительные металлические. Технические условия

ГОСТ 8026 Линейки поверочные. Технические условия

ГОСТ 8486 Пиломатериалы хвойных пород. Технические условия

ГОСТ 14192 Маркировка грузов

ГОСТ 15612 Изделия из древесины и древесных материалов. Методы определения параметров шероховатости поверхности

ГОСТ 16350 Климат СССР. Районирование и статистические параметры климатических факторов для технических целей

ГОСТ 16588 (ИСО 4470-81) Пилопродукция и деревянные детали. Методы определения влажности

ГОСТ 19414 Конструкции деревянные клееные. Общие требования к зубчатым клеевым соединениям

ГОСТ 21779 <1> Система обеспечения точности геометрических параметров в строительстве. Технологические допуски

<1> В Российской Федерации действует ГОСТ Р 58942-2020.

ГОСТ 24404 Изделия из древесины и древесных материалов. Покрытия лакокрасочные. Классификация и обозначения

ГОСТ 24454 Пиломатериалы хвойных пород. Размеры

ГОСТ 24705 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 27325 Детали и изделия из древесины и древесных материалов. Метод определения адгезии лакокрасочных покрытий

ГОСТ 27751 Надежность строительных конструкций и оснований. Основные положения

ГОСТ 30494 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 33080 Конструкции деревянные. Классы прочности конструкционных пиломатериалов и методы их определения

ГОСТ 33081 Конструкции деревянные клееные несущие. Классы прочности элементов конструкций и методы их определения

ГОСТ 33094 Детали и изделия мебели из древесины и древесных материалов. Методы определения толщины прозрачных и непрозрачных защитно-декоративных покрытий

ГОСТ 33120 Конструкции деревянные клееные. Методы определения прочности клеевых соединений

ГОСТ 33121 Конструкции деревянные клееные. Методы определения стойкости клеевых соединений к температурно-влажностным воздействиям

ГОСТ 33122 Клеи для несущих деревянных конструкций. Общие технические условия

ГОСТ 33124 Брус многослойный клееный из шпона. Технические условия

ГОСТ ISO 898-1 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

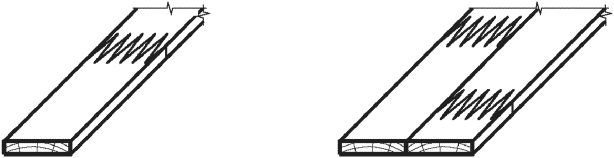

а) Доска	б) Однослойный клееный деревянный элемент

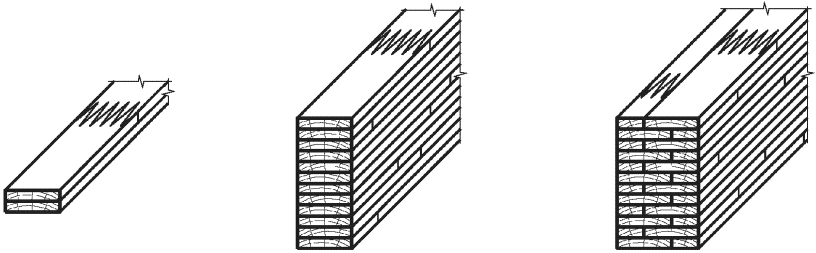

в) Многослойный клееный деревянный элемент

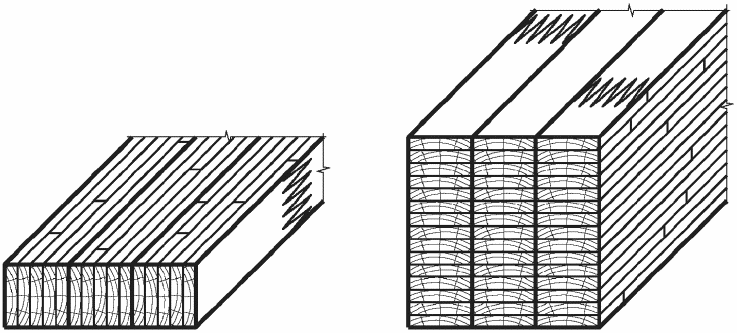

г) Блоки

3.5 зубчатое соединение: Стык по длине заготовок древесины (досок), создаваемый путем фрезерования клинообразных шипов на торцах заготовок, которые затем склеиваются между собой.

3.6 класс прочности: Показатель качества конструкционных пиломатериалов или деревянных клееных элементов, соответствующий установленным нормированным величинам прочности, модуля упругости и плотности древесины.

3.7 клеевое соединение: Соединение с помощью клеевой прослойки, расположенной между склеиваемыми поверхностями.

3.8 клееная деревянная конструкция; КДК: Элемент здания или другого строительного сооружения из клееной древесины, выполняющий определенные несущие, ограждающие и/или эстетические функции.

3.9 клееный деревянный элемент: Совокупность соединенных клеевой прослойкой слоев древесины.

3.10 клееный деревянный элемент из древесины клееной из шпона: Клееный деревянный элемент со слоями из древесины клееной из шпона (вторичное склеивание).

3.11 клееный стеновой брус: Многослойный клееный деревянный элемент, который может состоять из нескольких блоков, выполняющий только несущие, ограждающие и/или эстетические функции в качестве элемента конструкции срубной стены.

3.12 крупноблочное деревянное домостроение; КБДД: Строительная система зданий, основанная на использовании крупноразмерных клееных блоков из низкосортных пиломатериалов, которые используются для стен и перекрытий.

4 Классификация

4.2 При изготовлении и применении КДК следует учитывать принятую классификацию конструкций по основным признакам:

4.4 КДК относят к классам, учитывающим режимы эксплуатации в зависимости от параметров относительной влажности и температуры воздуха в зоне расположения конструкций. Определяющим параметром является эксплуатационная влажность древесины элементов конструкций.

Классы условий эксплуатации (режимы эксплуатации) следует принимать по таблице 2 и при изготовлении конструкций использовать для установления средней начальной влажности древесины слоев, типа клея и вида защитной обработки.

Таблица 2

Классы условий эксплуатации КДК

4.5 Допустимая разница по влажности в слоях древесины при различных условиях эксплуатации и функционального назначения конструкций представлена в таблице 3.

Таблица 3

Допустимая разница по влажности древесины слоев

В процентах

Необходимые меры по обеспечению долговечности конструкций зданий и сооружений должны быть установлены в проекте с учетом конкретных условий эксплуатации проектируемых объектов, а также их функционального назначения.

4.6 По прочности и жесткости конструкции относятся к 1, 2 и 3-му сортам или классам прочности К20, К24, К28, К32 и К36.

4.7 По качеству поверхности конструкции подразделяют на два класса:

• ВК — высокое внешнее (визуальное) качество: для конструкций, видимых в интерьере или экстерьере, например в жилых и общественных зданиях и сооружениях;
• ПК — промышленное качество: для конструкций, к которым не предъявляются высокие эстетические требования, например в промышленных и сельскохозяйственных зданиях и сооружениях, складах, закрытых пространствах междуэтажных и чердачных перекрытий и стен, стропил, зданий и сооружений класса функционального назначения 3.

5 Требования к производству

5.1 Изготовление конструкций следует проводить в соответствии с требованиями настоящего стандарта на профильных предприятиях по производству КДК при наличии:

а) оборудования, обеспечивающего выполнение технологических операций в соответствии с технологическими регламентами и технической документацией предприятия-изготовителя на конкретные виды конструкций;

б) производственных помещений, в которых поддерживаются необходимые температурно-влажностные параметры:

1. температура воздуха в производственном помещении (за исключением участка отверждения склеиваемых элементов) должна быть не ниже 15 °C, относительная влажность воздуха — в пределах 40% — 75%;

2. на участке отверждения клеевых соединений температура воздуха должна быть не ниже 18 °C, относительная влажность воздуха не ниже 30%. Выполнение этих требований может быть обеспечено установкой тепловой камеры отверждения;

3. ведется регистрация температуры и относительной влажности воздуха в помещениях, где хранят пиломатериалы и выполняют операции по склеиванию;

в) пиломатериалов, прошедших камерную сушку до технологической влажности (см. таблицу 2);

г) клеев, имеющих документы, подтверждающие соответствие требованиям ГОСТ 33122 и технической документации предприятия-изготовителя, регламентирующих их применение при склеивании древесины конструкций (см. 6.1.3);

д) квалифицированных кадров, обладающих профессиональной подготовкой;

е) проектной и технологической документации на конструкции и процесс их изготовления.

Если не может быть выполнено хотя бы одно из перечисленных требований, производство КДК запрещается.

5.2 Производство клееного бруса для стен зданий следует осуществлять с учетом требований настоящего стандарта и других нормативных документов <1>, действующих на территории государства, принявшего настоящий стандарт.

<1> В Российской Федерации действует ГОСТ Р 70747-2023 «Брус деревянный клееный для стен зданий. Технические условия».

6 Технические требования

6.1 Требования к исходным материалам

6.1.1 Для изготовления конструкций применяют конструкционные пиломатериалы из сосны и ели по ГОСТ 8486 и ГОСТ 24454 и ДКШ по ГОСТ 33124. При требовании к качеству поверхности ВК (см. 4.7) в одной конструкции следует использовать древесину одной породы. Допускается применение пиломатериалов из кедра, пихты, лиственницы и других пород, если специфика их использования оговорена в проектной документации, т.е. имеется информация об их физико-механических характеристиках, а также о технологических режимах склеивания, обеспечивающих прочное и долговечное клеевое соединение.

6.1.2 Применяемые пиломатериалы должны обеспечивать получение из них слоев заданного сорта по ГОСТ 8486 или класса прочности по ГОСТ 33080.

Примечание — Требования к физико-механическим характеристикам и размерам предъявляются не к пиломатериалам, а к древесине слоев изготавливаемых конструкций, что обусловлено возможностью получения заготовок с требуемыми параметрами из низкосортных пиломатериалов путем вырезки участков с недопустимыми пороками и дефектами и последующего склеивания по длине с помощью зубчатого клеевого соединения. Минимальная длина пиломатериалов для склеивания по длине заготовок элементов должна быть не менее 600 мм для классов функционального назначения 1а, 1б и 2а и не менее 300 мм для классов 2б и 3.

6.1.3 Для изготовления клееных деревянных элементов и клееных элементов из ДКШ используют клеи, которые в зависимости от прочности, в том числе длительной, и стойкости клеевых соединений на их основе относят к типу I, II или III по ГОСТ 33122.

Выбор типа клея при изготовлении конструкций определяется классом функционального назначения и классом условий эксплуатации конструкций (см. таблицу 4), а также требуемым пределом огнестойкости. При требуемом пределе огнестойкости конструкций R45 и выше следует применять клеи повышенной теплостойкости.

Таблица 4

Выбор типа клея

6.1.4 Для склеивания зубчатых клеевых соединений при сращивании слоев следует использовать тип клея в соответствии с таблицей 4.

6.2 Требования к слоям

6.2.1 Слои из пиломатериалов должны соответствовать требованиям 1, 2 или 3-го сорта по ГОСТ 8486 либо одного из следующих классов прочности: С16, С18, С20, С22, С24, С27, С30, С35 и С40 с нормированными показателями прочности, жесткости и плотности древесины по ГОСТ 33080.

Слои из ДКШ должны соответствовать требованиям ГОСТ 33124.

6.2.2 Толщина слоев из пиломатериалов после их фрезерования для прямолинейных КДК классов функционального назначения 1а, 1б и 2а должна быть не более 33 мм. Допускается толщина до 45 мм при устройстве в слоях компенсационных прорезей. При этом смещение прорезей в соседних по высоте слоях должно быть не менее чем на толщину слоя.

Толщина слоев из ДКШ после их фрезерования для прямолинейных КДК всех классов функционального назначения должна быть не более 45 мм.

Для конструкций классов функционального назначения 2б допускается толщина слоя до 45 мм без продольных компенсационных прорезей.

Для конструкций классов функционального назначения 2в и 3 допускается толщина слоя до 55 мм без продольных компенсационных прорезей.

Для криволинейных конструкций толщину слоя назначают более или равной 1/500 радиуса кривизны для растянутых элементов конструкций и 1/250 для остальных, но не более 33 мм. Допускается толщина слоя 1/200, если это задано в проекте.

Не допускается назначать толщину слоя более, чем заданная в проектной документации.

Примечание — Глубина продольных компенсационных прорезей должна составлять не более 1/2 толщины слоя, ширина — не более 4 мм, расстояние — не менее 40 мм друг от друга; прорези должны отстоять от кромки слоя не менее чем на 40 мм.

При устройстве компенсационных прорезей в пиломатериалах до их сушки толщина слоев для элементов классов функционального назначения КДК 2б и 3 может быть увеличена до 70 мм.

6.2.3 Зубчатые клеевые соединения слоев должны соответствовать требованиям ГОСТ 19414.

При изготовлении клееных деревянных элементов 1-го сорта или класса прочности не ниже С27, а также слоев из ДКШ следует использовать зубчатые клеевые соединения категории прочности I.

Предел прочности на изгиб зубчатых соединений при испытании на пласть по ГОСТ 33120 должен быть не ниже значений, указанных в таблице 5, при испытании на кромку — не ниже нормативной прочности соответствующего сорта или класса.

Таблица 5

Минимальные пределы прочности на изгиб зубчатых соединений

При влажности древесины образцов W, отличающейся от 12%, показатель предела прочности на изгиб, полученного при испытании, приводят к влажности 12% путем умножения результата на коэффициент пересчета kw,u по формуле

kw,u = 0,77/(1 — 0,019W). (1)

Примечание — Для элементов класса функционального назначения КДК 2в предел прочности на изгиб зубчатых соединений при испытании на пласть должен быть не ниже значений 3-го сорта или класса прочности С16.

6.2.4 Предел прочности клеевых соединений слоев на гладкую фугу при скалывании должен быть:

- средний — не менее 6 МПа (60 кг/см2);

- минимальный — не менее 4 МПа (40 кг/см2).

6.2.5 Средняя влажность древесины слоев и ее разброс между смежными слоями при склеивании следует устанавливать с учетом требований таблиц 2 и 3.

6.2.6 Поверхности слоев перед склеиванием по пласти должны быть фрезерованными. Шероховатость поверхности слоев древесины Rz_max по ГОСТ 7016 должна быть не более 100 мкм для классов функционального назначения 1а, 1б и 2а и 200 мкм для классов 2б, 2в и 3.

6.2.7 В слоях, предназначенных для изготовления конструкций классов функционального назначения 1а, 1б и 2а, максимально допустимое отклонение толщины слоя от среднего значения должно быть не более 0,1 мм на 1 м длины слоя. Для изготовления конструкций классов функционального назначения 2б, 2в и 3 указанное отклонение должно быть не более 0,2 мм.

Различие по толщине слоя в направлении ширины поперечного сечения слоя должно быть не более 0,15% ширины и не должно превышать 0,3 мм.

6.3 Требования к элементам конструкций

6.3.1 Несущие элементы конструкций должны соответствовать 1, 2 или 3-му сорту по ГОСТ 8486 либо одному из следующих классов: К20, К24, К28, К32 или К36 с показателями прочности, жесткости и плотности древесины в соответствии с ГОСТ 33081.

Элементы для слоев из ДКШ должны соответствовать типу применяемой ДКШ по ГОСТ 33124.

6.3.2 Толщина клеевых прослоек в элементах классов функционального назначения конструкций 1а, 1б и 2а должна быть не более 0,5 мм. Допускается утолщение клеевых прослоек до 1 мм, если протяженность участков с утолщением не превышает 200 мм, а расстояние между ними не менее их десятикратной длины. Непроклеенные участки не допускаются.

Для классов функционального назначения 2б, 2в и 3 толщина клеевых прослоек должна быть не более 1 мм для клеев типов I и II и не более 0,3 мм для клеев типа III.

6.3.3 При изготовлении элементов клееных конструкций должны выполняться следующие требования по расположению слоев с зубчатым соединением в одном сечении (участок длиной, равной 10 толщинам слоя):

- для элементов конструкций классов функционального назначения 1а, 1б и 2а высотой более 500 мм в крайних третях сечения число слоев с зубчатым соединением должно быть не более 40% общего числа слоев;

- для элементов конструкций классов функционального назначения 1а, 1б и 2а высотой менее 500 мм в крайних третях сечения число слоев с зубчатым соединением должно быть не более двух;

- для элементов конструкций класса функционального назначения 2б число слоев с зубчатым соединением должно быть не более 40% общего числа слоев, для классов 2в и 3 — не более 50%;

- для элементов конструкций всех классов функционального назначения, кроме классов 2в и 3, расположение зубчатых соединений более чем в двух смежных слоях элемента подряд не допускается.

6.3.4 Склеивание пакетов из многослойных элементов в блоки осуществляется в соответствии с технологическим регламентом. Давление прикладывают с шагом не более 10 толщин самого тонкого элемента. Следует использовать клеи по ГОСТ 33122, прошедшие испытания с толщиной клеевой прослойки 2 мм. При необходимости вклеивания стержней этот процесс осуществляют до снятия давления.

6.3.5 Требования к качеству древесины поверхностей элементов приведены в таблице 6.

Таблица 6

Требования к качеству древесины поверхностей элементов

6.3.6 Для элементов конструкций классов функционального назначения 1а, 1б и 2а предельные отклонения от номинальных размеров, прямолинейности, плоскостности, перпендикулярности, разбивки осей, разницы диагоналей готовых элементов указывают в рабочих чертежах.

Допуски линейных размеров конструкций и элементов, для которых предельные отклонения не указаны в рабочих чертежах, должны соответствовать 3-му классу точности по ГОСТ 21779.

6.3.7 Показатели предела прочности на послойное скалывание клеевых соединений конструкций с влажностью древесины 12% при испытании по ГОСТ 33120 в зависимости от класса функционального назначения должны быть не ниже указанных в таблице 7.

Таблица 7

Пределы прочности клеевых соединений при послойном скалывании

При влажности древесины W, отличающейся от (12 +/- 1)%, показатель предела прочности на послойное скалывание, полученный при испытании, приводят к влажности 12% умножением результата на коэффициент пересчета kw,T:

kw,T = 0,85/(1 — 0,0125W). (2)

Прочность на скалывание считается приемлемой, если процент разрушения образца соединения по древесине не ниже значений, указанных в таблице 8.

Для промежуточных значений предела прочности на послойное скалывание минимальное разрушение по древесине в процентах определяют по линейной интерполяции.

6.3.8 Максимально допустимый суммарный процент расслоения клеевых соединений элементов с учетом классов их функционального назначения и эксплуатации при испытании по ГОСТ 33121 должен быть не ниже значений, указанных в таблице 9.

6.3.9 Требования по стойкости клеевых соединений к различным воздействиям окружающей среды (тепло- и морозостойкость, водостойкость) устанавливают в документах по стандартизации на конкретные виды конструкций.

6.3.10 Защитная и декоративная обработка элементов конструкций, необходимая для предохранения их от увлажнения, биоповреждения, возгорания и химической коррозии, а также для придания им необходимого эстетичного вида, должна быть выполнена защитными материалами в соответствии с проектом. Защитную обработку, как правило, выполняют на предприятии-изготовителе (за исключением защиты от возгорания, выполняемой на монтаже после устройства кровли).

Защитная обработка выполняется как от одного, так и от комплекса указанных воздействий, в соответствии с требованиями рабочей документации или технических условий, исходя из классов условий эксплуатации конструкций. Вид и характеристики защитных покрытий, правила их приемки и методы контроля указывают в технической документации на конкретные виды конструкций.

6.4 Требования к конструкциям, оснащенным металлическими деталями

6.4.1 Конструкции классов функционального назначения 1а, 1б, 2а и 2б, поступающие с предприятия-изготовителя, как правило, снабжены металлическими деталями, выполняющими функции соединительных элементов, опорных площадок, усиления и пр. Способы крепления этих деталей к клееным элементам конструкций:

а) с помощью шпилек, болтов, нагелей, гвоздей или шурупов;

б) с помощью металлических закладных пластин;

в) с помощью вклеенных и клеевинтовых металлических стержней и др.

Вид крепления указывают в деталировочных чертежах на конструкции и их элементы.

6.4.2 Для обеспечения требуемой долговечности в течение расчетного срока службы сооружения металлические детали конструкций должны иметь защитное покрытие в соответствии со степенью агрессивного воздействия среды. Вид и способ покрытия указывают в деталировочных чертежах металлических деталей.

Для вклеивания металлических стержней в конструкции при их усилении или образовании узловых соединений [см. перечисление в) 6.4.1] следует использовать эпоксидные клеи типа IV по ГОСТ 33122 с предварительным перемешиванием смолы с отвердителем и наполнителями.

Для устройства клеевинтовых соединений следует применять клеи по ГОСТ 33122.

Вклеенные стержни должны быть изготовлены из арматурной стали периодического профиля класса А300 (АII) и выше. Использование арматурной стали гладкого профиля класса А240 (АI) по ГОСТ 5781 или стального горячекатаного круглого проката по ГОСТ 2590 допускается только при наличии резьбового профиля по всей длине. Для вклеивания нагелей допускается использовать гладкие стержни без резьбы.

Клеевинтовые стержни следует выполнять класса прочности не ниже 5.6 по ГОСТ ISO 898-1 с крупной резьбой по всей длине по ГОСТ 24705.

6.4.3 Требования к операциям при вклеивании стержней, устройству клеевинтовых соединений и укрупнительной заводской сборке КДК (сплачивание клееных элементов по ширине и высоте, установка шпилек и нагелей, снятие фасок и пр.) указывают в технической документации предприятия-изготовителя.

7 Правила приемки

7.1 Качество КДК, установленное настоящим стандартом, подтверждают:

• входным контролем сырья, материалов и комплектующих;
• операционным производственным контролем;
• приемочным контролем готовых конструкций.

Порядок проведения входного и операционного производственного контроля на рабочих местах устанавливают в технической документации предприятия-изготовителя.

7.2 Конструкции или их комплекты должны быть приняты службой технического контроля предприятия. При этом следует проводить:

• визуальный контроль;
• инструментальную проверку фактических геометрических размеров конструкций и их отклонений от заданных;
• оценку прочности и стойкости клеевых соединений по результатам лабораторных испытаний;

При визуальном и инструментальном контроле определяют соответствие КДК требованиям 6.3.6.

Для контроля клеевых соединений отбирают и испытывают образцы согласно таблице 10.

Приемочный контроль соединений на вклеенных и клеевинтовых соединениях следует выполнять по нормативным документам <1>, действующим на территории государства, принявшего настоящий стандарт.

<1> В Российской Федерации действует ГОСТ Р 56710-2015 «Соединения на вклеенных стержнях для деревянных конструкций. Технические условия».

7.3 Для конструкций классов 1а и 1б при проверке на соответствие требованиям рабочих чертежей каждый элемент и каждую собранную из этих элементов конструкцию принимают отдельно. Объединение конструкций, а также оснащение их закладными деталями проводят в едином шаблоне с обязательной контрольной сборкой и соответствующей маркировкой для комплектной поставки на монтаж.

7.4 После завершения процесса изготовления конструкций проводят их маркировку. Марку (условное обозначение) конструкций принимают в соответствии с указанной в проектной документации. Она должна быть доступна для осмотра, долговечна и содержать следующую информацию:

• наименование конструкции, номер и дату изготовления;
• наименование изготовителя.

7.5 К поставляемым элементам конструкций должна прилагаться краткая инструкция по обеспечению их сохранности в процессе транспортирования, хранения и монтажа, а также паспорт, содержащий следующие сведения:

• изготовитель, логотип или наименование;
• год и месяц изготовления;
• принятая классификация конструкций согласно 4.2;
• порода древесины;
• тип и марка клея;
• категория прочности зубчатого клеевого соединения;
• марки средств защиты и способы их нанесения;
• результаты контрольных испытаний продукции: в паспорт записывают только результаты трех видов испытаний по разделу 7 (минимальный для зубчатого шипа, минимальный и средний для послойного скалывания и максимальный для расслаивания из серий испытаний за время изготовления партии);
• гарантии изготовителя;
• обозначение настоящего стандарта, иного документа по стандартизации и документа соответствия им (при наличии).

При поставке комплектов конструкций на объекты классов функционального назначения 1а и 1б к ним должен прилагаться расширенный паспорт, оформляемый на предприятии-изготовителе и заполняемый на всех стадиях, в том числе в период эксплуатации здания.

8 Методы контроля

8.1 Размеры конструкций проверяют металлическими линейками по ГОСТ 8026, металлическими рулетками по ГОСТ 7502, штангенциркулями по ГОСТ 166, прошедшими поверку в метрологических центрах.

При отсутствии стандартного отечественного измерительного инструмента допускается использование других средств измерений, аттестованных в установленном порядке.

Отклонения от перпендикулярности сторон измеряют угольниками по ГОСТ 3749 и набором щупов.

Отклонения от плоскостности и прямолинейности определяют набором щупов, измеряя максимальный зазор между поверхностью проверяемого элемента и поверочной линейкой по ГОСТ 8026, установленной на ребро.

8.2 Качество древесины оценивают визуально. Видимые пороки древесины определяют и измеряют по ГОСТ 2140.

Допускается оценка качества древесины машинным методом, что должно быть оговорено в технологической документации.

Шероховатость поверхности определяют по ГОСТ 15612. Допускается оценивать шероховатость по утвержденным эталонным образцам.

Разнотолщинность слоев проверяют штангенциркулями по ГОСТ 166.

8.3 Влажность древесины слоев перед склеиванием определяют по ГОСТ 16588 электровлагомером в каждой заготовке слоя.

8.4 Прочность клеевых соединений на послойное скалывание вдоль волокон и зубчатых клеевых соединений при статическом изгибе контролируют по ГОСТ 33120, стойкость при расслаивании — по ГОСТ 33121.

Прочность соединения вклеенных металлических и клеевинтовых стержней контролируют по нормативным документам <1>, действующим на территории государства, принявшего настоящий стандарт.

<1> В Российской Федерации прочность вклеивания металлических стержней контролируют по ГОСТ Р 56710-2015 «Соединения на вклеенных стержнях для деревянных конструкций. Технические условия», а клеевинтовых стержней — по ГОСТ Р 70202-2022 «Соединения элементов деревянных конструкций на клеевинтовых стержнях. Методы определения нормативных значений сопротивления и податливости по результатам испытаний».

8.5 Качество обработки конструкций пропиточными составами, не образующими на поверхности защитную пленку (грунтовочными антисептиками, огнебиозащитными препаратами и др.), оценивают по расходу защитного средства на 1 м2 защищаемой поверхности, который должен соответствовать требованиям технической документации предприятия-изготовителя на применяемый состав.

8.6 Качество защитных покрытий оценивают по следующим показателям: декоративность, адгезия к древесине и толщина покрытия.

8.6.1 Декоративные качества покрытия (цвет, блеск) оценивают по ГОСТ 24404 визуально сравнением с образцами-эталонами, утвержденными в установленном порядке.

8.6.2 Адгезию защитных покрытий к поверхности древесины определяют по ГОСТ 27325 на образцах, обработанных одновременно с элементами конструкций.

8.6.3 Толщину прозрачных покрытий определяют по ГОСТ 33094, а непрозрачных — также по ГОСТ 33094 на образцах, обработанных одновременно с элементами конструкций.

9 Транспортирование и хранение конструкций

9.1 На период транспортирования и хранения на строительной площадке конструкции упаковывают на предприятии-изготовителе в полимерную пленку. Прозрачную пленку в качестве транспортной упаковки использовать не допускается.

Примечание — Для снижения воздействия на конструкции солнечных лучей, приводящего к их нагреванию и изменению цвета древесины, рекомендуется использовать двухцветную пленку: белой стороной наружу, черной стороной внутрь пакета конструкции.

В случаях, когда конструкции предназначены для эксплуатации на открытом воздухе и защищены атмосферостойкими покрытиями, допускается поставка их без транспортной упаковки.

9.2 Конструкции транспортируют в соответствии с правилами перевозки грузов, действующими на соответствующем виде транспорта. Требования к условиям транспортирования должны быть установлены в нормативных документах на конкретные типы конструкций. Транспортную маркировку проводят в соответствии с ГОСТ 14192.

9.3 При погрузке, транспортировании, разгрузке и хранении конструкций и элементов должна быть обеспечена их защита от механических повреждений, загрязнений, атмосферных осадков и прямого попадания солнечных лучей.

9.4 Складирование и хранение конструкций и элементов на предприятии-изготовителе должны осуществляться на специально отведенном участке с обеспечением отвода грунтовых, талых и ливневых вод.

При длительном хранении заводская упаковка должна быть открыта снизу, что обеспечит проветривание конструкций и элементов и стекание воды, попавшей случайно через поврежденную пленку. Во избежание «парникового эффекта» хранение конструкций и элементов в герметичной паронепроницаемой упаковке, исключающей постоянное их проветривание и подсушивание, не допускается.

9.5 При складировании и хранении конструкций и элементов на открытой площадке на срок более месяца должны быть предусмотрены меры по устройству временных укрытий в виде навесов, инвентарных щитов и т.п., исключающих попадание на них атмосферных осадков и прямых солнечных лучей. При этом конструкции и элементы должны быть полностью освобождены от заводской упаковки.

9.6 Конструкции и элементы при хранении в штабелях или транспортных пакетах должны быть размещены на прокладках, толщина которых обеспечивает возможность свободного захвата конструкции или элемента грузозахватными приспособлениями. Толщина прокладок должна быть не менее 30 мм и не менее чем на 20 мм превышать высоту выступающих частей конструкций или элементов и толщину стропов. Прокладки по высоте рядов располагают строго по вертикали. Число прокладок и расстояние между ними должны исключать провисание и деформацию конструкций и элементов.

Под нижний ряд штабеля или под нижний транспортный пакет должны быть уложены опоры высотой не менее 100 мм при хранении в складских помещениях и не менее 500 мм — при хранении под навесом или на открытой площадке. Укладка конструкций и элементов непосредственно на грунт не допускается.

9.7 При погрузочно-разгрузочных работах должны учитываться условия и очередность установки конструкций при их монтаже.

9.8 Для конструкций классов функционального назначения 1а и 1б требуемые условия хранения, транспортирования и эксплуатации должны быть отражены в паспорте, сопровождающем каждый комплект конструкций.

10 Гарантии изготовителя

10.1 Предприятие-изготовитель должно гарантировать согласно действующему законодательству соответствие конструкций и элементов проектной документации, требованиям настоящего стандарта и технической документации предприятия-изготовителя.

10.2 На конструкции и элементы, при транспортировании, складировании и/или хранении которых заказчиком нарушены требования настоящего стандарта, гарантии изготовителя не распространяются.

Приложение А (рекомендуемое)

НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ КАЧЕСТВА

Номенклатура показателей качества приведена в таблице А.1.

Таблица А.1

Вложения

• 27738_36626-3.DOCX
