от 1 августа 2013 г. № 474-ст

МКС 79.020

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».

Сведения о стандарте

1. Разработан Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования «Московский государственный университет леса».

2. Внесен Федеральным агентством по техническому регулированию и метрологии.

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 25 марта 2013 г. № 55-П).

За принятие стандарта проголосовали:

4. Приказом Федерального агентства по техническому регулированию и метрологии от 1 августа 2013 г. № 474-ст межгосударственный стандарт ГОСТ 7016-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.

5. Взамен ГОСТ 7016-82.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на древесину и продукцию из древесины (пиломатериалы, шпон, фанеру, древесно-стружечные и древесно-волокнистые плиты и изделия из них), не имеющую защитно-декоративных покрытий, и устанавливает номенклатуру параметров шероховатости поверхности, их числовые значения и общие указания по нормированию. Стандарт должен применяться при разработке нормативно-технической документации на конкретную продукцию.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 2.309-73 Единая система конструкторской документации. Обозначения шероховатости поверхностей

ГОСТ 2140-81 Видимые пороки древесины. Классификация, термины и определения, способы измерения

ГОСТ 25142-82 Шероховатость поверхности. Термины и определения.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. анатомические неровности древесины: Неровности обработанной поверхности древесины, образованные вскрытыми полостями сосудов или клеток.

3.2. структурные неровности: Неровности поверхности плит и деталей, спрессованных из древесных частиц со связующим или без него, обусловленные формой, размерами и расположением этих частиц на поверхности.

3.3. неровности упругого восстановления: Неровности, образующиеся в результате неодинаковой величины упругого восстановления после обработки режущим инструментом поверхностного слоя древесины на участках различной плотности и твердости.

3.4. неровности разрушения древесины: Неровности, образующиеся в результате вырывов пучков волокон древесины.

3.5. кинематическая волнистость: Регулярно повторяющиеся, близкие по размерам неровности, имеющие форму траектории лезвия резца в виде волн.

3.6.

3.7.

3.8.

3.9.

3.10.

3.11.

3.12.

3.13.

3.14.

3.15.

3.16.

3.21.

относительная опорная длина профиля: Отношение опорной длины профиля к базовой длине.

[ГОСТ 25142, статья 4.5]

3.24.

уровень сечения профиля: Расстояние между линией выступов профиля и линией, пересекающей профиль эквидистантно линии выступов профиля.

[ГОСТ 25142, статья 1.32]

Шероховатость поверхности древесины и древесных материалов характеризуется числовыми значениями высотных и шаговых параметров неровностей (рисок, неровностей разрушения, неровностей упругого восстановления, кинематической волнистости, а также структурных неровностей поверхностей плит, спрессованных из древесных частиц) и наличием или отсутствием ворсистости и мшистости на обработанных поверхностях.

Требования к шероховатости поверхности не включают требований к механическим повреждениям и порокам в виде выделяющихся отдельных неровностей (царапин, вырывов и др.), а также к анатомическим неровностям.

Требования к шероховатости поверхности должны устанавливаться путем указания параметра шероховатости (одного или нескольких) из номенклатуры, приведенной в разделе 5.

5. Параметры шероховатости

5.1. Высотные параметры шероховатости

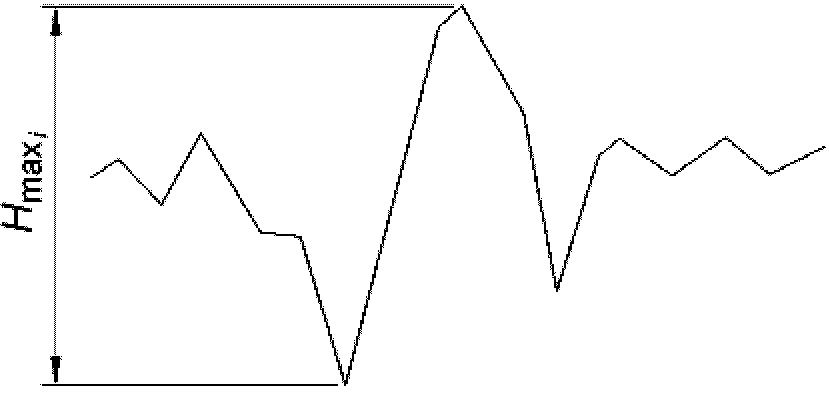

5.1.1. Среднее арифметическое высот отдельных наибольших неровностей на поверхности Rm_{max} (рисунок 1) определяется по формуле

Rm_{max} = \frac{1}{n} \sum_{i = 1}^{n} H_{max_{i}} , (1)

где H_{max_{i}} — расстояние от низшей точки впадины до высшей точки выступа i-й наибольшей неровности;

n — число неровностей (не менее 5).

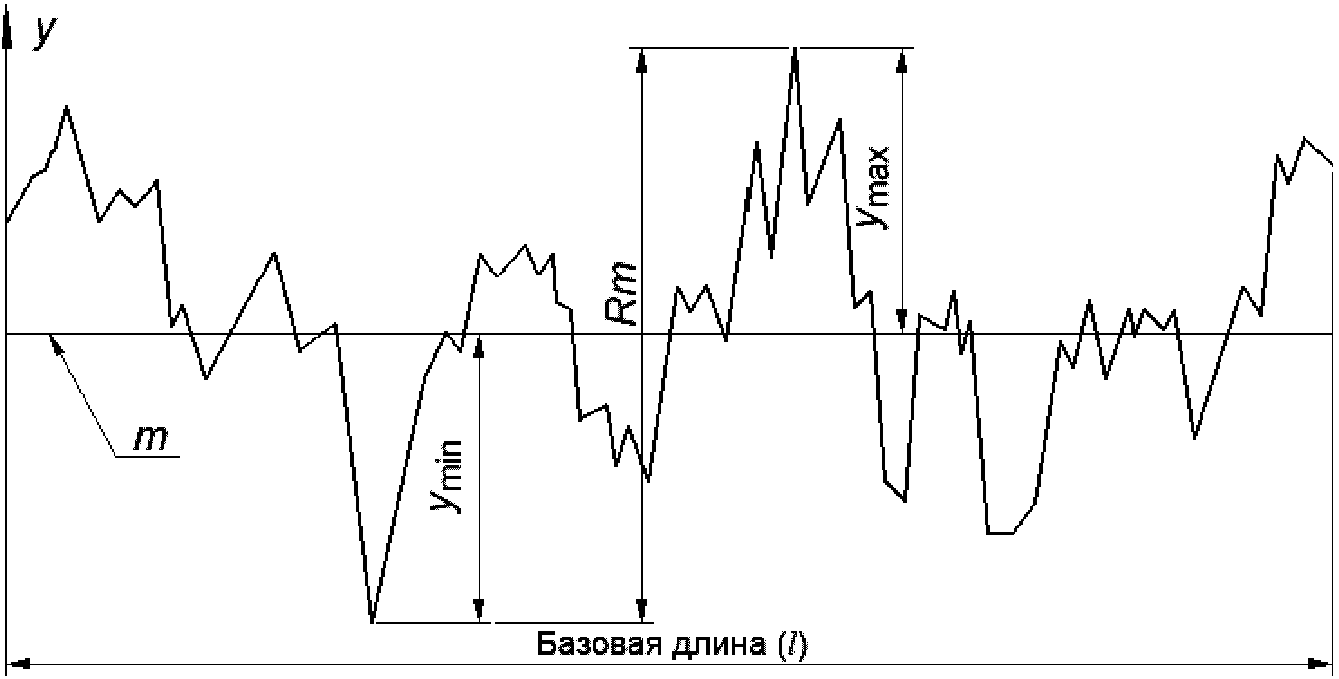

5.1.2. Высота неровностей профиля Rm — расстояние между высшей точкой наибольшего выступа профиля и низшей точкой наибольшей впадины профиля в пределах базовой длины (рисунок 2) — определяется по формуле

где y_{max} — расстояние от средней линии профиля (m) до высшей точки наибольшего выступа профиля в пределах базовой длины;

y_{min} — расстояние от средней линии профиля (m) до низшей точки наибольшей впадины профиля в пределах базовой длины.

Рисунок 2

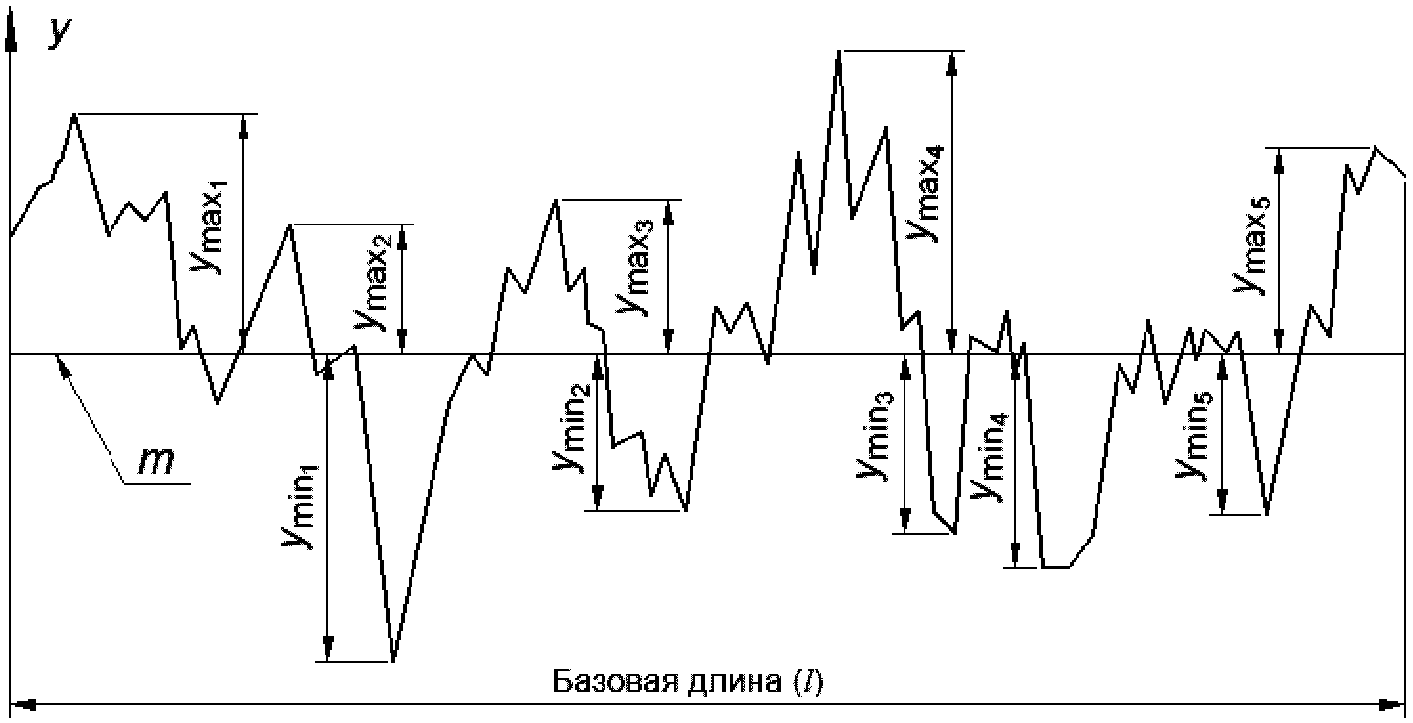

5.1.3. Высота неровностей профиля по десяти точкам Rz — сумма средних абсолютных значений высот пяти наибольших выступов профиля и глубин пяти наибольших впадин профиля, измеренных от средней линии, в пределах базовой длины (рисунок 3):

Rz = \frac{1}{5} (\sum_{i = 1}^{5} |y_{max_{i}}| + \sum_{i = 1}^{5} |y_{min_{i}}|) , (3)

где y_{max_{i}} — расстояние от средней линии профиля до высшей точки i-го наибольшего выступа профиля;

y_{min_{i}} — расстояние от средней линии профиля до низшей точки i-й наибольшей впадины профиля.

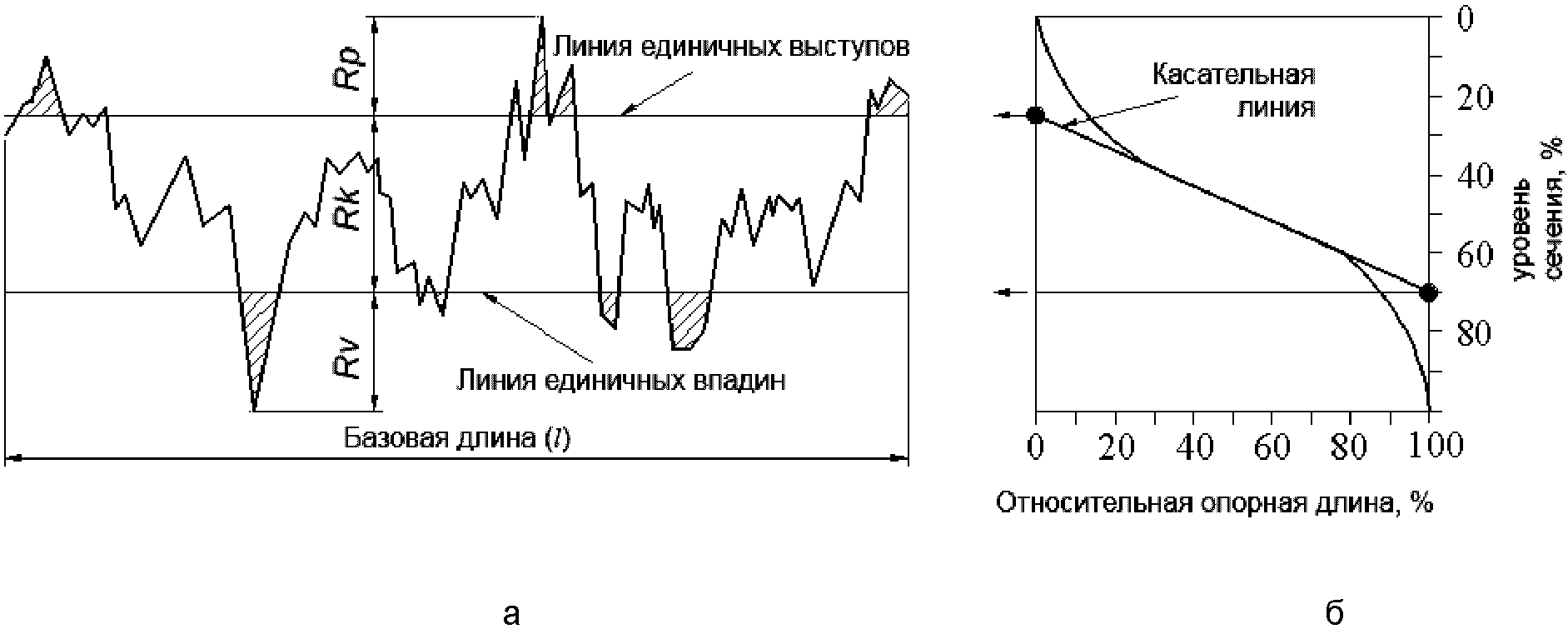

5.1.4. Высота неровностей Rp — расстояние от высшей точки наибольшего выступа профиля до линии единичных выступов в пределах базовой длины (рисунок 4).

5.1.5. Высота неровностей Rk — расстояние от линии единичных выступов до линии единичных впадин в пределах базовой длины (рисунок 4).

5.1.6. Высота неровностей Rv — расстояние от линии единичных впадин до низшей точки наибольшей впадины профиля в пределах базовой длины (рисунок 4).

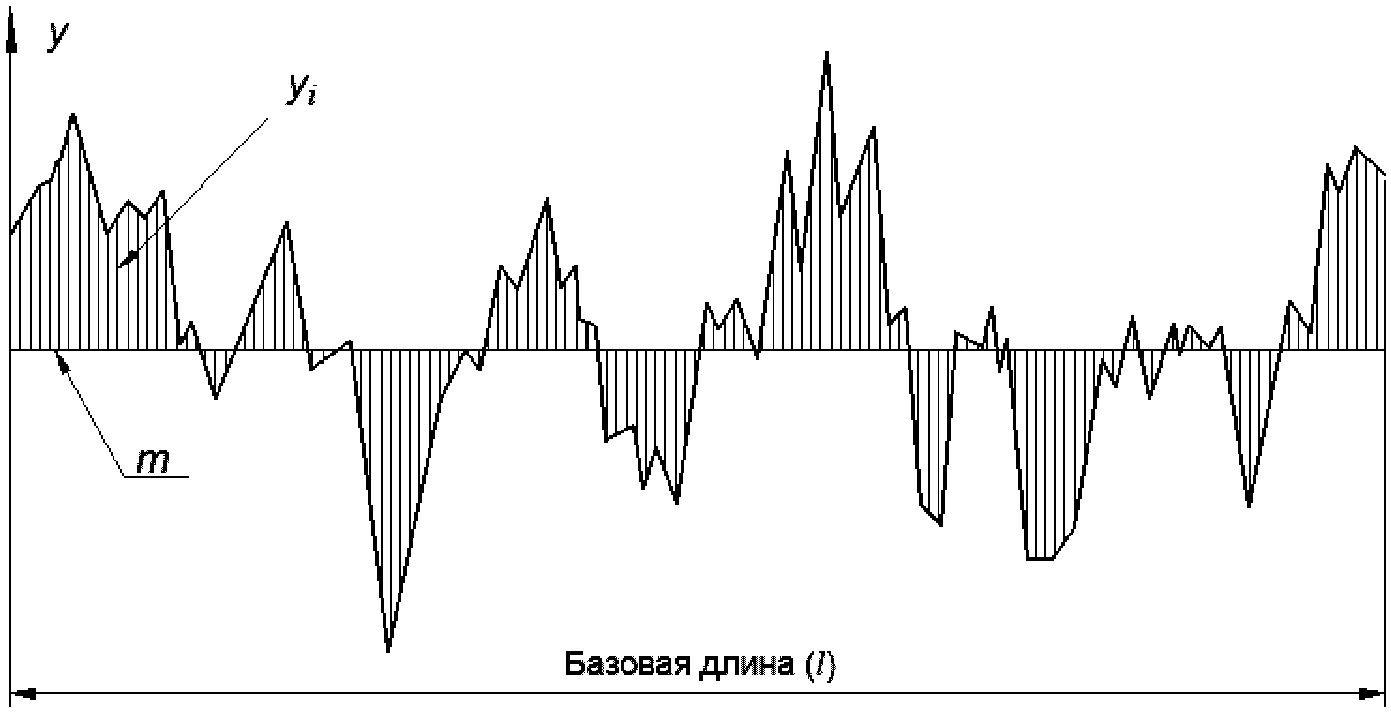

5.1.7. Среднее арифметическое отклонение профиля Ra — среднее арифметическое абсолютных значений отклонений профиля в пределах базовой длины (рисунок 5) определяется по формуле

Ra = \frac{1}{n^{l}} \sum_{i = 1}^{n^{l}} |y_{i}| , (4)

где y_{i} — отклонение профиля от средней линии профиля;

Рисунок 5

5.2. Шаговые параметры

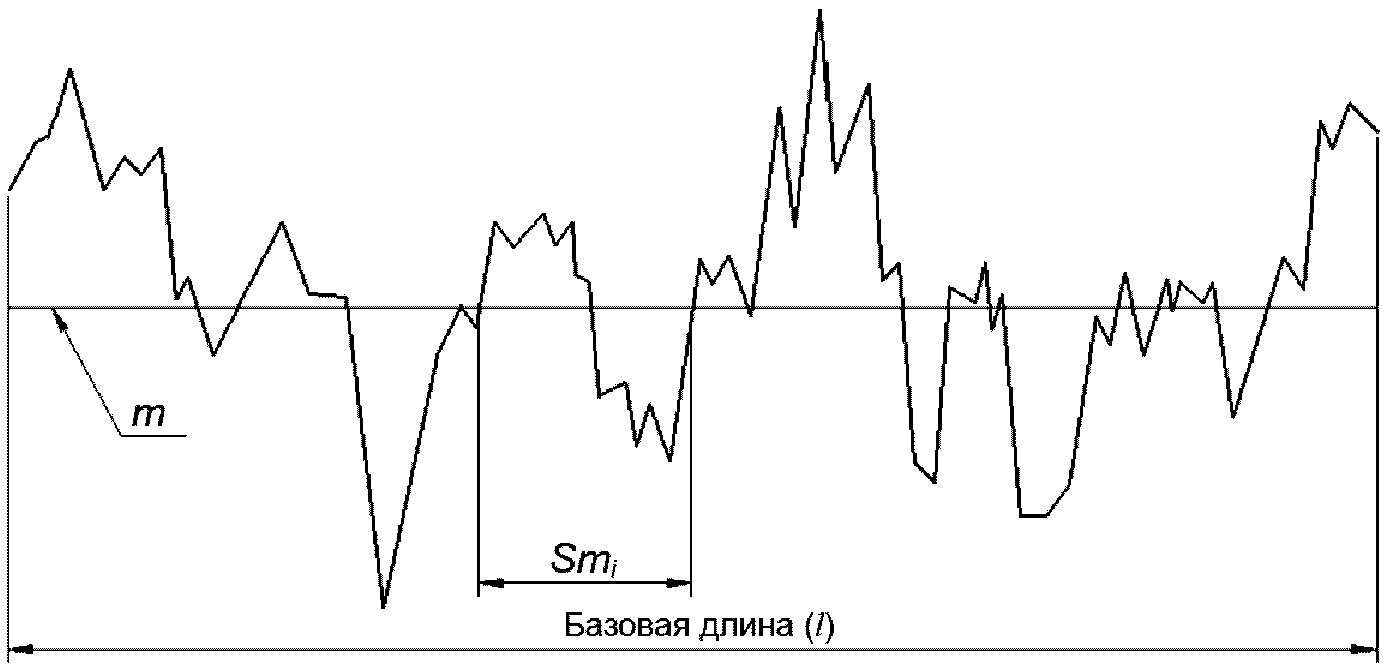

Средний шаг неровностей профиля Sm — среднее значение шага неровностей профиля по средней линии профиля в пределах базовой длины (рисунок 7) определяется по формуле

где Sm_{i} — шаг i-й неровности профиля по средней линии профиля;

Рисунок 6

5.3. Рекомендации по выбору параметров шероховатости

Числовые значения параметров шероховатости Rm_{max} , Rm, Rz, Rp, Rk, Rv, Ra и Sm приведены в Приложении А.

При определении параметра Rm_{max} измерение H_{max_{i}} выполняется в пределах шага каждой из выбранных наибольших неровностей.

Предельные значения параметров шероховатости Rm_{max} , Rm, Rz, Rp, Rk, Rv, Ra и Sm для различных материалов и видов обработки приведены в Приложении В.

В технической документации на детали и изделия при указании значений параметров должны быть оговорены случаи, когда ворсистость и мшистость на поверхности не допускаются.

Обозначения шероховатости поверхности на чертежах должны выполняться по ГОСТ 2.309.

(справочное)

Значение параметров Rm_{max} , Rm, Rz, Rp, Rk и Rv, мкм:

#1600# 1250 1000 800 630 500 #400# 320 250 #200# 160 125 #100# 80 63 #50# 40 32 #25# 20 16,0 #12,5# 10,0 8,0 #6,3# 5,0 4,0 #3,2# 2,5

Значение параметра Ra, мкм:

#100# 80 63 #50# 40 32 #25# 20 16,0 #12,5# 10,0 8,0 #6,3# 5,0 4,0 #3,2# 2,5 2,0 #1,6# 1,25 1,00 #0,80# 0,63 0,50

Значение параметра Sm, мм:

16,0 12,5 10,0 8,0 6,3 5,0 4,0 3,2 2,5 2,0 1,6 1,25 1,00 0,80 0,63 0,50 0,40 0,32 0,25 0,20 0,16 0,125 0,10 0,08 0,06 0,05 0,04 0,032 0,025 -

Примечание. Подчеркнутые значения являются предпочтительными.

Приложение Б

СООТНОШЕНИЕ ЗНАЧЕНИЙ ПАРАМЕТРОВ ШЕРОХОВАТОСТИ

Таблица Б.1

Соотношение значений параметров Rm, Rz, Rp, Rk и Rv и базовой длины, мкм

Соотношение значений параметра Ra и базовой длины

ЗНАЧЕНИЯ ПАРАМЕТРОВ ШЕРОХОВАТОСТИ Rp, Rk, Rv
