ГОСТ 15526-70. Межгосударственный стандарт. Гайки шестигранные класса точности C. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 15526-70Утратил силу 08.10.2026

(утв. и введен в действие Постановлением Госстандарта СССР от 18.02.1970 № 178)

(ред. от 01.07.1995)

Внимание

Документ утратил силу с 1 января 2017 года в связи с изданием Приказа Росстандарта от 21.07.2015 № 942-ст. Взамен введен в действие ГОСТ ISO 4034-2014. Документ утратил силу с 1 января 2017 года в связи с изданием Приказа Росстандарта от 21.07.2015 № 942-ст. Взамен введен в действие ГОСТ ISO 4034-2014. С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1972 года.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 15526-70"]:::rst
  click n0 "https://bukva.ai/docs/standart-gost-15526-70" "ГОСТ 15526-70. Межгосударственный стандарт. Гайки шестигранные класса точности C. Конструкция и размеры (утв. и введен в действие Постановлением Госстандарта СССР от 18.02.1970 N 1"
  n1["ГОСТ ISO 4034-2014"]:::doc
  click n1 "https://bukva.ai/docs/gost-iso-4034-2014" "ГОСТ ISO 4034-2014. Межгосударственный стандарт. Гайки шестигранные нормальные (тип 1). Класс точности C (введен в действие Приказом Росстандарта от 21.07.2015 N 942-ст)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие
Постановлением Комитета стандартов,
мер и измерительных приборов
при Совете Министров СССР

от 18 февраля 1970 г. № 178

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ШЕСТИГРАННЫЕ КЛАССА ТОЧНОСТИ C

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hexagon nuts, product grade C. Construction and dimensions

ГОСТ 15526-70

Группа Г33

МКС 21.060.20

ОКП 12 8300

Дата введения
1 января 1972 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 № 178

3. Стандарт полностью соответствует СТ СЭВ 3684-82

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 1759.0-87	4
ГОСТ 1759.1-82	2, 3а
ГОСТ 1759.3-83	3б
ГОСТ 1759.5-87	2, 4
ГОСТ 24705-2004	3

6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

7. ИЗДАНИЕ (февраль 2010 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)

1. Настоящий стандарт распространяется на шестигранные гайки класса точности C с диаметром резьбы от 3 до 48 мм.

(Измененная редакция, Изм. № 4, 6).

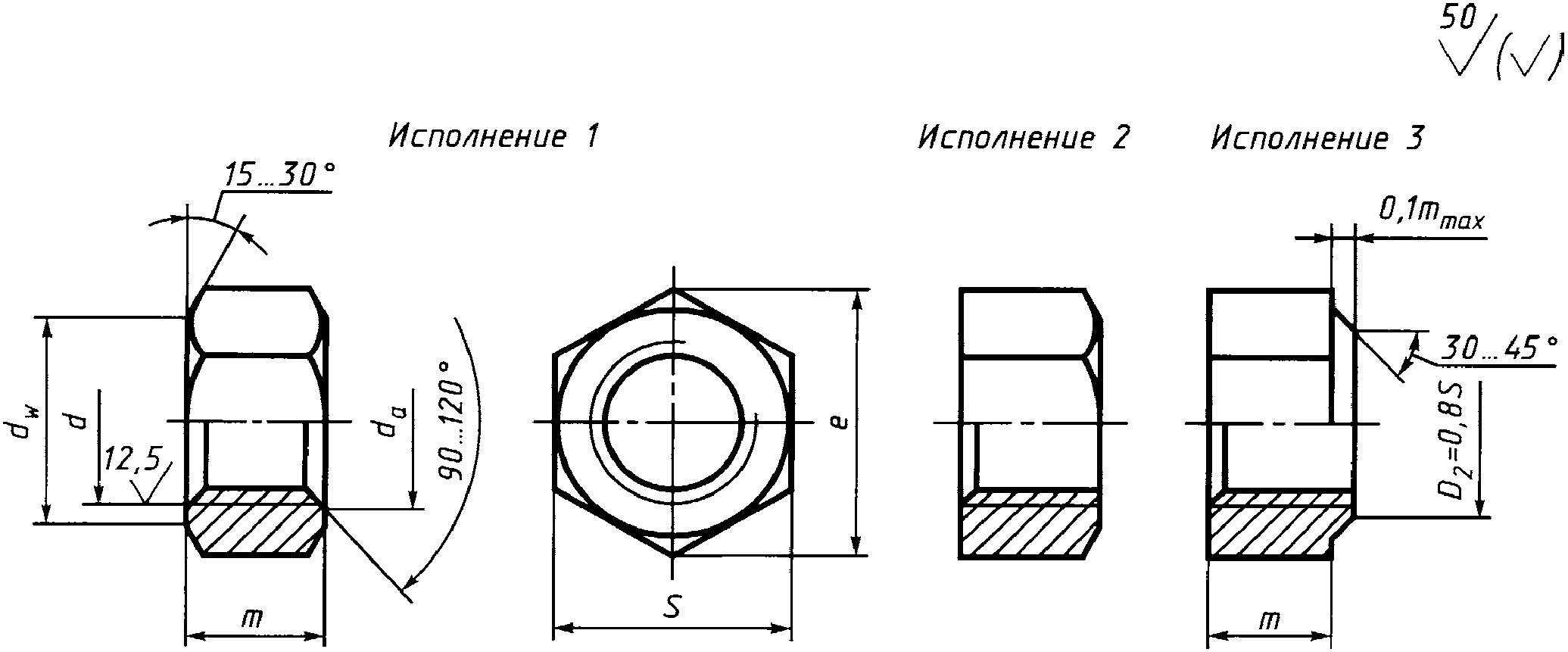

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 2 — 7).

3. Резьба — по ГОСТ 24705.

(Измененная редакция, Изм. № 4).

3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля — по ГОСТ 1759.1.

Информационные данные

мм

Номинальный диаметр резьбы d		3	4	5	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	36	42	48
Шаг резьбы		0,50	0,70	0,80	1,00	1,25	1,50	1,75	2		2,5			3		3,5	4	4,5	5
Размер «под ключ» S		5,5	7	8	10	13	16	18	21	24	27	30	34	36	41	46	55	65	75
Диаметр описанной окружности e, не менее		5,9	7,5	8,6	10,9	14,2	17,6	19,9	22,8	26,2	29,6	33,0	37,3	39,6	45,2	50,9	60,8	71,3	82,6
da	не менее	3	4	5	6	8	10	12	14	16	18	20	22	24	27	30	36	42	48
da	не более	3,45	4,60	5,75	6,75	8,75	10,8	13,0	15,1	17,3	19,4	21,6	23,8	25,9	29,2	32,4	38,9	45,4	51,8
dw, не менее		5,0	6,3	7,2	9,0	11,7	14,5	16,5	19,2	22,0	24,8	27,7	31,4	33,2	38,0	42,7	51,1	59,9	69,4
Высота m		3,4	4,4	5,6	6,1	7,9	9,5	12,2	13,9	15,9	17,3	18,7	20,5	22,3	24,35	26,4	31,5	34,9	38,9

Примечания:

1. Размеры гаек, заключенные в скобки, применять не рекомендуется.

2. Допускается изготавливать гайки с размерами, указанными в приложении 2.

3. Допускается изготавливать гайки с номинальной высотой m не менее 0,8d и предельными отклонениями по ГОСТ 1759.1 при условии соблюдения требований ГОСТ 1759.5.

Пример условного обозначения гайки исполнения 1 с диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, класса прочности 5:

Гайка М12.5 (S18) ГОСТ 15526-70

То же, исполнения 2, с размером «под ключ» S = 19 мм, класса прочности 4:

Гайка 2М12.4 ГОСТ 15526-70

3б. Допустимые дефекты поверхности гаек и методы контроля — по ГОСТ 1759.3.

3а, 3б. (Введены дополнительно, Изм. № 5).

4. Технические требования — по ГОСТ 1759.0 <*>.

<*> На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.

Механические свойства гаек должны соответствовать классам прочности 4 и 5 по ГОСТ 1759.5 <**>.

<**> На территории Российской Федерации действует ГОСТ Р 52628-2006.

Гайки поставляют без покрытий.

В гайках исполнения 3 допускается утяжка металла, приводящая к местному уменьшению высоты ребер не более чем на 3 мм.

(Измененная редакция, Изм. № 2).

5. (Исключен, Изм. № 2).

6. Масса гаек указана в приложении 1.

7. (Исключен, Изм. № 4).

Приложение 1
Справочное

МАССА СТАЛЬНЫХ ГАЕК (ИСПОЛНЕНИЕ 1)

Номинальный диаметр резьбы d, мм	Теоретическая масса 1000 шт. гаек, кг \approx
3	0,542
4	1,109
5	1,720
6	3,026
8	6,461
10	11,580
12	17,730
14	27,43
16	40,450
18	56,250
20	74,26
22	106,90
24	127,50
27	180,90
30	250,30
36	423,60
42	661,50
48	988,20

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 4, 6, 7).

Приложение 2

Справочное

Размеры в мм

Номинальный диаметр резьбы d	10	12	14	22
Размер «под ключ» S	17	19	22	32
Диаметр описанной окружности e, не менее	18,7	20,9	23,9	35,0
dw, не менее	15,5	17,2	20,1	29,5
Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг \approx	13,67	20,76	31,43	88,75

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6; измененная редакция, Изм. № 7).
