ГОСТ 11871-88. Межгосударственный стандарт. Гайки круглые шлицевые класса точности A. Технические условия

(утв. и введен в действие Постановлением Госстандарта СССР от 20.05.1988 № 1395)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 11871-66*"]:::rst
  n1["ГОСТ 11871-73*"]:::rst
  n2["ГОСТ 11871-80*"]:::rst
  n3["ГОСТ 11871-88"]:::doc
  click n3 "https://bukva.ai/docs/standart-gost-11871-88" "ГОСТ 11871-88. Межгосударственный стандарт. Гайки круглые шлицевые класса точности A. Технические условия (утв. и введен в действие Постановлением Госстандарта СССР от 20.05.1988 N"
  n2 --> n3
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

МКС 21.060.20 ОКП 16 8000

Дата введения 1 января 1989 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.05.88 № 1395

3. Стандарт полностью соответствует СТ СЭВ 5957-87

4. ВЗАМЕН ГОСТ 11871-80

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

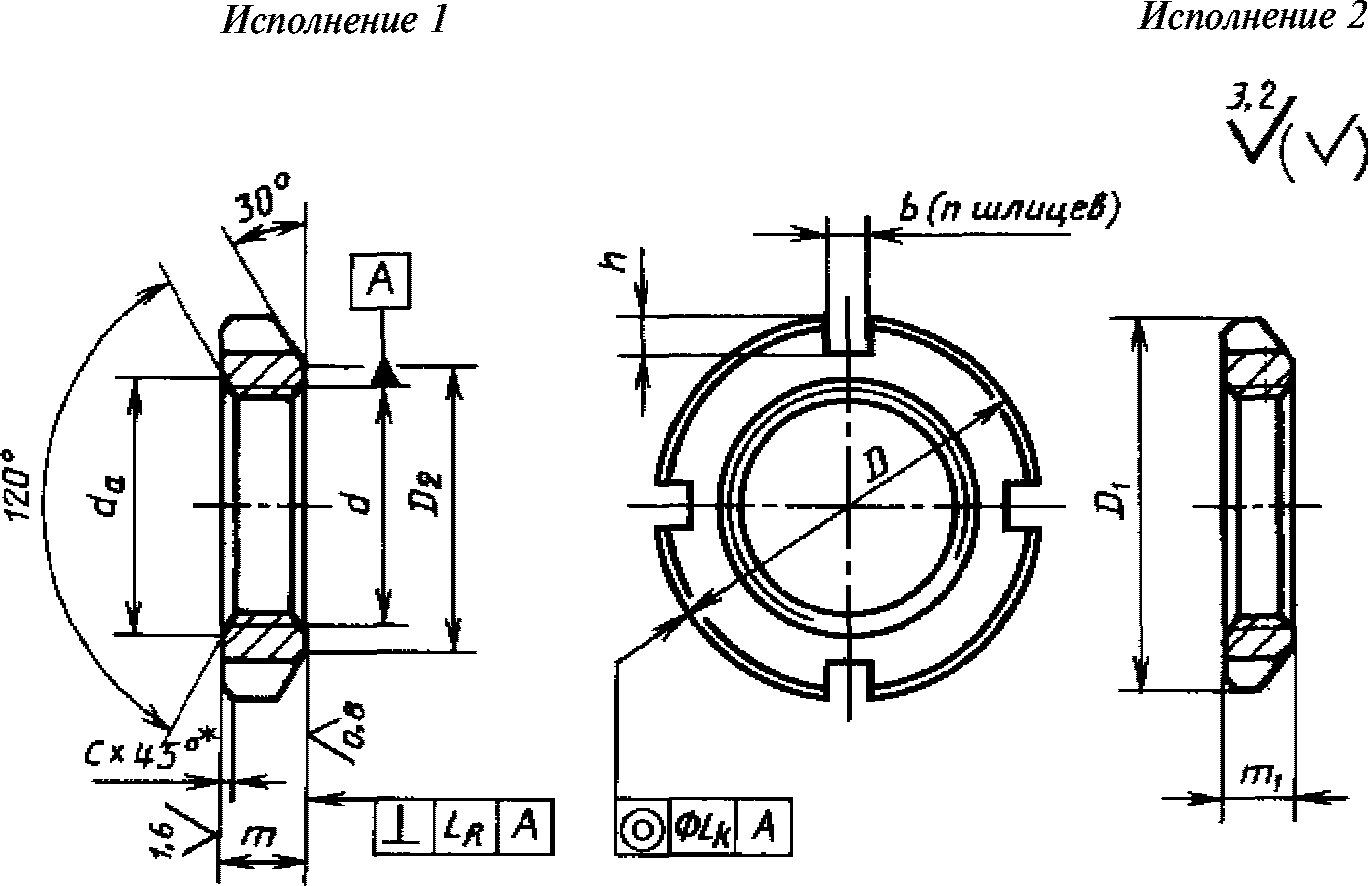

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Примечания:

1. Допускается по соглашению между изготовителем и потребителем изготовлять гайки М45 — М125 с 4 шлицами.

2. Гайки с размерами, указанными в скобках, применять не рекомендуется.

Пример условного обозначения гайки исполнения 1, с диаметрами резьбы d = 16 мм, с мелким шагом резьбы 1,5 мм с полем допуска резьбы 6H, из стали марки 35, с химическим окисным покрытием, пропитанным маслом:

Гайка М16·1,5-6H.05.05 ГОСТ 11871-88

То же, из латуни Л63, без покрытия:

Гайка М16·1,5-6H.32 ГОСТ 11871-88

То же, исполнения 2, с цинковым покрытием толщиной 9 мкм, хроматированным:

Гайка 2 М16·1,5-6H.019 ГОСТ 11871-88

1.2 Резьба — по ГОСТ 24705.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1 Поле допуска резьбы — 6H по ГОСТ 16093.

2.2. Поля допусков размеров и допуски расположения поверхностей должны соответствовать указанным в табл. 2.

Допускается по соглашению между изготовителем и потребителем изготовлять гайки с допуском перпендикулярности опорной поверхности к оси резьбы LR — по 11-й степени точности и шероховатостью поверхностей Ra: 1,6; 3,2; 6,3 вместо Ra: 0,8; 1,6; 3,2 — соответственно.

2.4. Гайки должны изготовляться с покрытиями: цинковым хроматированным; кадмиевым хроматированным; окисным, пропитанным маслом; фосфатным пропитанным маслом или без покрытия. Выбор покрытия для определенного материала — по ГОСТ 9.303. Технические требования к покрытиям — по ГОСТ 9.301.

Условное обозначение покрытий — цифровое по ГОСТ 1759.0.

2.5. Твердость поверхностей шлицев гаек — не менее 372HV или 38HRCэ. Глубина закаленного слоя — не менее 1 мм.

По согласованию между изготовителем и потребителем допускается изготовлять гайки без термообработки.

2.6 Дефекты поверхности гаек — по ГОСТ 1759.3.

3. ПРИЕМКА

Правила приемки гаек — по ГОСТ 17769.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Контроль внешнего вида гаек должен проводиться визуально без применения увеличительных приборов в помещении с освещенностью не менее 300 лк. Допускается в спорных случаях применять лупу с 2,5 — 3-кратным увеличением.

4.2. Контроль размеров и допусков расположения поверхностей — по ГОСТ 1759.1.

4.3. Твердость термически обработанных гаек следует определять по ГОСТ 2999 или по ГОСТ 9013. Арбитражным является измерение твердости по ГОСТ 2999.

4.4. Шероховатость поверхности следует проверять путем сравнения с образцами шероховатости по ГОСТ 9378.

Допускается контролировать шероховатость поверхностей приборами.

Шероховатость резьбы проверяется на боковых поверхностях профиля.

4.5 Контроль дефектов — по ГОСТ 1759.3.

4.6 Контроль покрытий — по ГОСТ 9.302.

4.7. Допускаемые осевые нагрузки для гаек исполнения 1 из стали 35 с номинальным диаметром резьбы до 48 мм приведены в приложении 2.

5. УПАКОВКА И МАРКИРОВКА

Упаковка гаек и маркировка тары — по ГОСТ 18160.

Приложение 1 Справочное
