Изменение № 1 ГОСТ 33228-2015 «Трубы стальные сварные общего назначения. Технические условия»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 30.04.2024 № 172-П)
Примечание
Документ введен в действие на территории Российской Федерации с 01.09.2024 (Приказ Росстандарта от 08.05.2024 № 591-ст).
Принято
Протоколом Межгосударственного
совета по стандартизации,
метрологии и сертификации
от 30 апреля 2024 г. № 172-П
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 172-П от 30.04.2024)
Зарегистрировано Бюро по стандартам МГС № 17383
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, BY, KG, RU, TJ, UZ [коды альфа-2 по МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>
<*> Дата введения в действие на территории Российской Федерации — 2024-09-01.
Раздел 2. Заменить ссылки: датированные на недатированные (кроме ГОСТ 6996-66, ГОСТ 19903-74);
«ГОСТ 31458-2012 Трубы стальные и изделия из труб. Документы о приемочном контроле» на «ГОСТ 31458 (ISO 10474:2013) Трубы стальные, чугунные и соединительные детали к ним. Документы о приемочном контроле»;
«ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» на «ГОСТ 1050 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия»;
«ГОСТ 3845-75 Трубы металлические. Метод испытания гидравлическим давлением» на «ГОСТ 3845 Трубы металлические. Метод испытания внутренним гидростатическим давлением»;
«ГОСТ 8693-80 (ИСО 8494-86)» на «ГОСТ 8693 (ISO 8494:2013)»;
«ГОСТ 8694-75 Трубы. Метод испытания на раздачу» на «ГОСТ 8694 (ISO 8493:1998) Трубы металлические. Метод испытания на раздачу»;
«ГОСТ 8695-75 Трубы. Метод испытания на сплющивание» на «ГОСТ 8695 (ISO 8492:2013) Трубы металлические. Метод испытания на сплющивание»;
«ГОСТ 10692-80 Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка, транспортирование и хранение» на «ГОСТ 10692 Трубы стальные, чугунные и соединительные детали к ним. Приемка, маркировка, упаковка, транспортирование и хранение»;
«ГОСТ 19281-89 (ИСО 4950-2-81, ИСО 4950-3-81, ИСО 4951-79, ИСО 4995-78, ИСО 4996-78, ИСО 5952-83) Прокат из стали повышенной прочности. Общие технические условия» на «ГОСТ 19281 Прокат повышенной прочности. Общие технические условия»;
«ГОСТ 19903-74» на «ГОСТ 19903-2015».
ГОСТ 12356-81. Заменить слово: «Метод» на «Методы»;
ГОСТ 26877-2008. Заменить слово: «измерения» на «измерений».
Примечание изложить в новой редакции:
«Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на ссылочный документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.».
Раздел 3 дополнить пунктами 3.4, 3.5:
| прямой визуальный контроль (direct visual control): Визуальный контроль с непрерывным ходом лучей между глазами оператора и контролируемой поверхностью. Этот контроль проводится без применения или с применением вспомогательных средств, например зеркала, линзы, эндоскопа или волоконно-оптических устройств. [ГОСТ Р ЕН 13018-2014, статья 3.1] |
|---|
| непрямой визуальный контроль (indirect visual control): Визуальный контроль с прерыванием хода лучей между глазами оператора и контролируемой поверхностью. Непрямой визуальный контроль проводится с применением фото- и видеотехники, автоматизированных и роботизированных систем. [ГОСТ Р ЕН 13018-2014, статья 3.2] |
|---|
Подраздел 5.1. Первый абзац. Первое перечисление изложить в новой редакции:
«- прямошовные с одним продольным швом, ВЧС;»
Подраздел 5.2. Таблица 1. Графа «Теоретическая масса 1 м трубы, кг, при номинальной толщине стенки, мм». Заменить знак «-»:
для наружного диаметра 73,0 и толщины стенки 6,0 - на значение «9,91»;
для наружного диаметра 73,0 и толщины стенки 7,0 - на значение «11,39»;
для наружного диаметра 73,0 и толщины стенки 8,0 - на значение «12,82»;
для наружного диаметра 76,0 и толщины стенки 7,0 - на значение «11,91»;
для наружного диаметра 76,0 и толщины стенки 8,0 - на значение «13,42»;
для наружного диаметра 89,0 и толщины стенки 7,0 - на значение «14,16»;
для наружного диаметра 89,0 и толщины стенки 8,0 - на значение «15,98»;
для наружного диаметра 102,0 и толщины стенки 7,0 - на значение «16,40»;
для наружного диаметра 102,0 и толщины стенки 8,0 - на значение «18,54»;
для наружного диаметра 102,0 и толщины стенки 9,0 - на значение «20,64»;
для наружного диаметра 127,0 и толщины стенки 12,0 - на значение «34,03»;
для наружного диаметра 140,0 и толщины стенки 14,0 - на значение «43,50»;
для наружного диаметра 146,0 и толщины стенки 14,0 - на значение «45,57»;
для наружного диаметра 159,0 и толщины стенки 14,0 - на значение «50,06»;
для наружного диаметра 159,0 и толщины стенки 15,0 - на значение «53,27»;
для наружного диаметра 159,0 и толщины стенки 16,0 - на значение «56,42»;
для наружного диаметра 168,0 и толщины стенки 14,0 - на значение «53,17»;
для наружного диаметра 168,0 и толщины стенки 15,0 - на значение «56,60»;
для наружного диаметра 168,0 и толщины стенки 16,0 - на значение «59,97»;
для наружного диаметра 178,0 и толщины стенки 14,0 - на значение «56,62»;
для наружного диаметра 178,0 и толщины стенки 15,0 - на значение «60,29»;
для наружного диаметра 178,0 и толщины стенки 16,0 - на значение «63,92»;
для наружного диаметра 219,0 и толщины стенки 17,0 - на значение «84,68»;
для наружного диаметра 219,0 и толщины стенки 18,0 - на значение «89,22»;
для наружного диаметра 219,0 и толщины стенки 19,0 - на значение «93,71»;
для наружного диаметра 219,0 и толщины стенки 20,0 - на значение «98,15»;
для наружного диаметра 219,0 и толщины стенки 21,0 - на значение «102,54»;
для наружного диаметра 219,0 и толщины стенки 22,0 - на значение «106,88»;
для наружного диаметра 245,0 и толщины стенки 17,0 - на значение «95,58»;
для наружного диаметра 245,0 и толщины стенки 18,0 - на значение «100,76»;
для наружного диаметра 245,0 и толщины стенки 19,0 - на значение «105,89»;
для наружного диаметра 245,0 и толщины стенки 21,0 - на значение «116,00»;
для наружного диаметра 245,0 и толщины стенки 22,0 - на значение «120,98»;
графу «Теоретическая масса 1 м труб, кг, при толщине стенки, мм» дополнить графой: «
». Для всех значений наружного диаметра труб (кроме 1422,0 мм): «-»;
дополнить строками:
| Наружный диаметр труб, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | ||||||||||||||
| 5,0 | 5,5 | 6,0 | 7,0 | 8,0 | 9,0 | 10,0 | 11,0 | 12,0 | 13,0 | 14,0 | 15,0 | 16,0 | 17,0 | 18,0 | |
| 33,5 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Наружный диаметр труб, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | ||||||||||||||||
| 19,0 | 20,0 | 21,0 | 22,0 | 23,0 | 24,0 | 25,0 | 26,0 | 27,0 | 28,0 | 29,0 | 30,0 | 31,0 | 32,0 | 33,0 | 34,0 | 35,0 | |
| 33,5 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Наружный диаметр труб, мм | Теоретическая масса 1 м труб, кг, при толщине стенки, мм | ||||||||||||||||
| 0,7 | 0,8 | 0,9 | 1,0 | 1,2 | 1,4 | 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,5 | 2,8 | 3,0 | 3,2 | 3,5 | 3,8 | |
| 1422,0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
дополнить примечанием 3:
«3 Знак »-« означает, что трубы изготовляют по согласованию между изготовителем и заказчиком.».
Подраздел 5.6. Пятый абзац. Заменить слово: «гидравлического» на «гидростатического».
Пункт 5.8.1 дополнить перечислением к):
«к) испытательное давление (для труб группы поставки Д) (см. 5.6, 6.8.2).».
Пункт 5.8.2. Перечисление д) исключить;
перечисление к). Заменить слово: «торцов» на «концов»;
перечисление п). Заменить слова: «с толщиной стенки от» на «толщиной стенки»;
перечисление 15). Заменить обозначение: «15)» на «с)»;
перечисление с). Заменить обозначение: «с)» на «т)».
Пункт 5.8.3. Перечисление и) исключить;
перечисление с) изложить в новой редакции:
«с) допустимая высота внутреннего грата (см. 6.6.1);»;
перечисление ц). Исключить слова: «и дополнительного, после проведения неразрушающего контроля, гидростатического испытания в объеме не менее 15% труб от партии при давлении, указанном в 6.8.1 настоящего стандарта»;
перечисление ш) исключить;
дополнить перечислениями э), ю):
«э) поставка труб диаметром до 530,0 мм включительно без проведения гидростатических испытаний (см. 6.8.7);»
ю) выполнение отделки торцов труб другой формы и размеров, не предусмотренное настоящим стандартом (см. 6.9.6).».
Пункт 6.1.1 дополнить абзацем (после второго абзаца):
«Прямошовные трубы ДСФП и ДСФ2П диаметром до 1422,0 мм включительно подвергают экспандированию по всей длине»;
последний абзац после слов «прямошовные трубы» дополнить словами: «, кроме труб ДСФП и ДСФ2П длиной до 12,5 м включительно,».
Пункт 6.3.2. Таблицу 2 дополнить примечанием:
«Примечание — При отсутствии у материала физического предела текучести \sigma_{\text{т}} определяют условный предел текучести \sigma_{0,2} .».
Пункт 6.3.3. Таблица 3. Последнюю графу и сноску <1> исключить;
дополнить примечанием:
«Примечание — Знак »-« означает, что требования не установлены.».
Пункт 6.3.6 исключить.
Подпункт 6.5.1.1. Первый абзац. Заменить слова: «Предельные отклонения» на «Отклонения»;
таблица 5. Боковик, строки 7, 8. Заменить значение: «1420,0» на «1422,0»;
дополнить примечанием:
«Примечание — Знак »-« означает, что требования не установлены.».
Подпункт 6.5.1.2. Первый абзац изложить в новой редакции:
«6.5.1.2 Отклонения толщины стенки тела труб не должны превышать:»
а) для труб толщиной стенки 12,7 мм и менее:
- для труб наружным диаметром до 152,0 мм включительно — +/- 10%;
- для труб наружным диаметром свыше 152,0 мм — предельных отклонений, указанных в ГОСТ 19903-2015 (таблица 3) для максимальной ширины проката обычной точности;
б) для труб толщиной стенки свыше 12,7 мм — предельных отклонений, указанных в ГОСТ 19903-2015 (таблица 4) для максимальной ширины проката обычной точности.».
Подпункт 6.5.1.3. Первый абзац. Заменить слово: «торцов» на «концов»;
таблица 6. Заменить слово: «торцов» на «концов» (2 раза);
дополнить примечанием:
«Примечание — Конец трубы — участок длиной 200 мм от торца трубы.».
Пункт 6.6.1. Второй и шестой абзацы. Заменить значение: «0,1 мм» на «0,2 мм».
Пункт 6.8.1 изложить в новой редакции:
«6.8.1 Трубы диаметром до 1422,0 мм включительно групп поставки А, В и, если согласовано, Е подвергают гидростатическому испытанию с выдержкой под давлением не менее 5 с при давлении P, МПа, рассчитанном по ГОСТ 3845, но не превышающем:»
- для труб наружным диаметром до 102,0 мм — 6,0 МПа;
- для труб наружным диаметром 102,0 мм и более — 3,0 МПа.
Допускаемое напряжение в стенке трубы R принимают равным 0,9 от нормативного предела текучести.
Расчетное давление округляют до первого десятичного знака.
При испытании на прессах различной конструкции с осевым подпором величину гидростатического давления Р рассчитывают в соответствии с ГОСТ 3845. Расчетное давление округляют до первого десятичного знака.».
Пункт 6.8.2 после слов «Трубы группы поставки Д» дополнить словами: «диаметром до 1422,0 мм включительно».
Пункты 6.8.3, 6.8.4. Заменить слова: «по формуле (1)» на «по ГОСТ 3845».
Пункт 6.8.5. Первый абзац. Исключить слова: «и дополнительному, после проведения неразрушающего контроля, гидростатическому испытанию в объеме не менее 15% труб от партии при давлении, указанном в 6.8.1»;
второй абзац исключить.
Подраздел 6.8 дополнить пунктом 6.8.7:
«6.8.7 По согласованию между изготовителем и заказчиком гидростатические испытания труб диаметром до 530,0 мм включительно не проводят.».
Пункт 6.9.2 дополнить абзацем (после второго абзаца):
«Допускается поставка труб наружным диаметром свыше 1422,0 мм с обрезкой концов плазменной или автогенной резкой или пилой с последующей зачисткой концов труб от наплывов и заусенцев.».
Пункт 6.9.3. Первый абзац. Заменить значение: «16,0 мм» на «15,0 мм включительно».

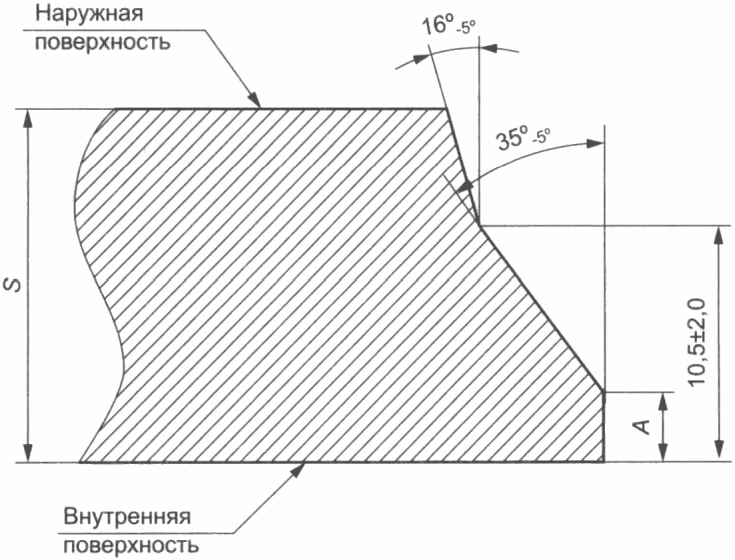

Пункт 6.9.4. Рисунок 1 изложить в новой редакции:
| Наружный диаметр трубы, мм | A, мм |
|---|---|
| До 1020,0 | От 0,8 до 3,0 |
| Св. 1020,0 | « 1,0 » 5,0 |
дополнить абзацем:
«Допускается увеличение ширины торцевого притупления на расстоянии до 40 мм по обе стороны сварного шва на величину высоты валиков сварного шва или высоты грата.».
Подраздел 6.9 дополнить пунктами 6.9.5 и 6.9.6:
«6.9.5 На фаске допускаются потертости, риски, царапины, местные отклонения, не выводящие геометрические размеры фаски за допустимые значения.»
6.9.6 По согласованию между изготовителем и заказчиком может быть выполнена отделка торцов труб другой формы и размеров.».
Пункт 6.10.3. Последний абзац. Заменить значение: «530,0 мм» на «508,0 мм».
Пункт 8.2. Таблицу 8 изложить в новой редакции:
Пункт 8.3. Первый абзац после слов «на всю партию» дополнить словами: «, исключая трубы, не выдержавшие первичных испытаний».
Пункт 8.4. Первый абзац изложить в новой редакции:
«8.4 На принятую партию труб оформляют документ о приемочном контроле „3.1“ по ГОСТ 31458.»;
третий абзац. 16-е перечисление. Исключить слова: «фактического и/или»; «(по требованию заказчика)».
Пункт 9.1 дополнить абзацем:
«Допускается правка проб и образцов статической нагрузкой для механических и технологических испытаний.».
Пункт 9.4 изложить в новой редакции:
«9.4 Испытания на растяжение основного металла труб проводят по ГОСТ 10006 на продольных образцах для труб ВЧС, на поперечных образцах — для остальных труб.».
Пункт 9.6. Первый абзац. Первое и второе перечисления изложить в новой редакции:
«- на продольных образцах — для труб диаметром 219,0 мм и менее;»
второй абзац дополнить словами: «Ориентация надреза — в соответствии с рисунком 2»;

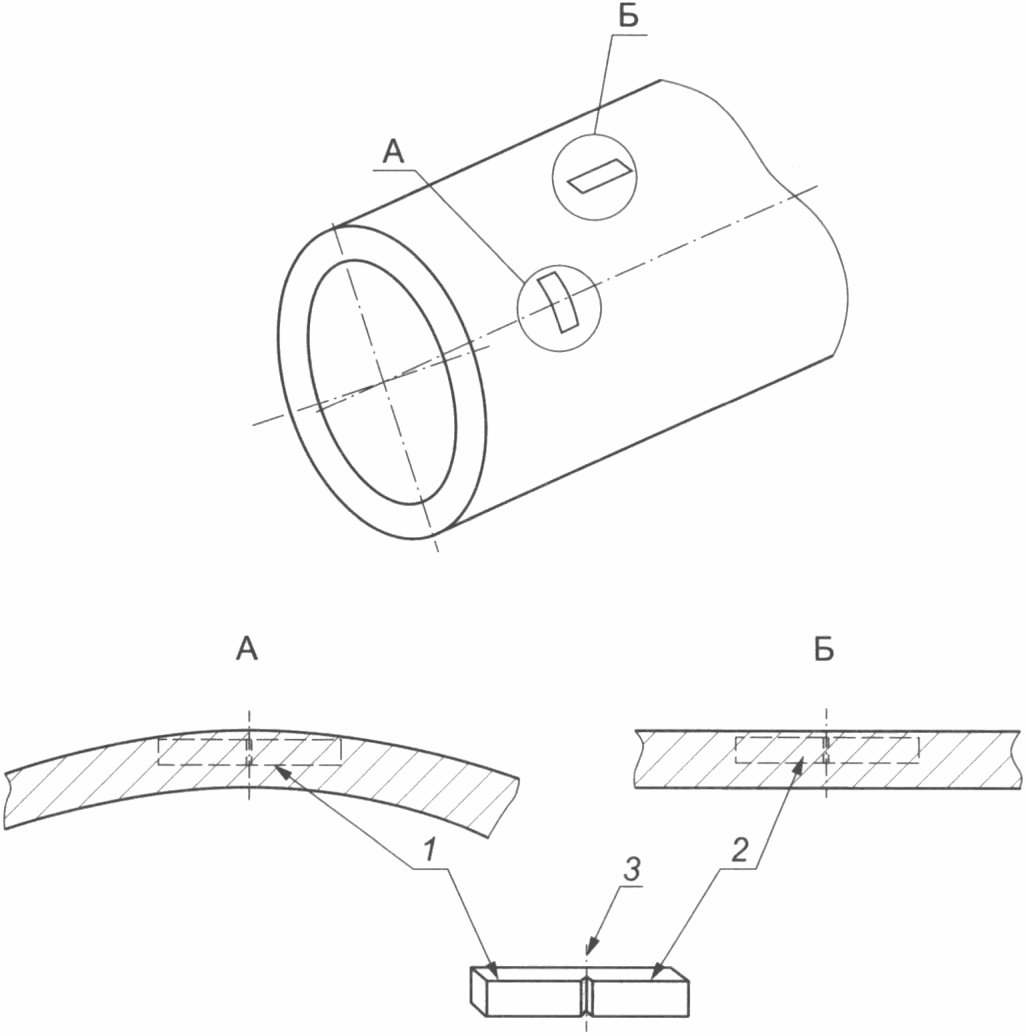

дополнить рисунком 2:
1 — проба для изготовления поперечного образца
для испытания; 2 — проба для изготовления продольного
образца для испытания; 3 — ось надреза
Пункт 9.7. Первый абзац. Первое и второе перечисления изложить в новой редакции:
«- на продольных образцах — для труб диаметром 219,0 мм и менее;»
второй абзац дополнить словами: «в соответствии с рисунком 2»;
последний абзац исключить.
Пункт 9.8. Второй абзац изложить в новой редакции:
«Надрез на образцах выполняют перпендикулярно к прокатной поверхности основного металла, на образцах от труб ДСФ — по линии сплавления шва, сваренного последним (ГОСТ 6996-66, чертеж 12, при t, равной нулю).».
Пункт 9.13. Заменить слово: «рассчитывают» на «принимают».
Пункт 9.14 изложить в новой редакции:
«9.14 Качество поверхности трубы контролируют визуально, прямым и/или непрямым методами. Контроль размеров выявленных поверхностных дефектов проводят по документации изготовителя.».
Пункт 9.15. Первый абзац. Первое перечисление. Заменить слова: «В зоне сварного соединения контроль диаметра не проводят» на «Контроль не проводят на участках шириной приблизительно 35 мм по обе стороны от оси шва для труб ВЧС, приблизительно 100 мм — для остальных труб»;
второй абзац изложить в новой редакции:
«Допускается применение для контроля геометрических параметров других средств измерений, включая автоматизированные средства измерений, в том числе изготовленные по технической документации изготовителя, метрологические характеристики которых обеспечивают необходимую точность измерений.».
Пункт 9.16. Исключить слова: «диаметром свыше 426 мм»;
заменить слова: « \pi — числовой коэффициент, равный 3,1416» на « \pi — число Пи, принятое равным 3,1416»;
дополнить примечанием:
«Примечание — Контроль диаметра может быть проведен с помощью специальной измерительной ленты Pi Tape, имеющей шкалу со значениями диаметра, соответствующими пересчитанным по формуле (3).».
