Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 23 декабря 1975 г. № 3981
МЕТОД ИСПЫТАНИЯ НА СПЛЮЩИВАНИЕ
Tubing. Flattening testing method
Постановлением Государственного комитета стандартов Совета Министров СССР от 23.12.75 № 3981 дата введения установлена
Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1153
Издание (сентябрь 2010 г.) с Изменением № 1, утвержденным в апреле 1980 г. (ИУС 5-80).
Настоящий стандарт распространяется на металлические бесшовные и сварные трубы с наружным диаметром не более 400 мм и с толщиной стенки не более 15% наружного диаметра трубы и устанавливает метод испытания на сплющивание при температуре (20 +/- 10) °С.
Стандарт соответствует требованиям рекомендации СЭВ по стандартизации PC 68-63 и рекомендации ИСО Р 202.
Стандарт полностью соответствует СТ СЭВ 480-77 в части испытания на сплющивание.
1. ОБОЗНАЧЕНИЯ
1.1 При испытании на сплющивание предусматриваются следующие обозначения:
- начальный наружный диаметр образца круглой трубы, мм — D;
- толщина стенки образца, мм — а;
- расстояние между параллельными плоскостями в конце испытания, мм — Н;
- внутренний диаметр образца, мм — Dвн.
2. МЕТОД ОТБОРА ОБРАЗЦОВ
2.1. Для испытания труб на сплющивание применяют образцы в виде отрезка трубы длиной 20 — 50 мм, а при разногласиях в оценке качества — длиной 1,5 Dвн, но не менее 10 мм и не более 100 мм.

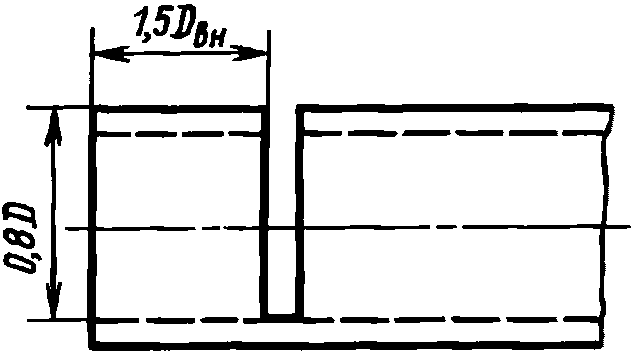

2.2. Испытание может проводиться непосредственно на трубе с предварительным ее надрезом перпендикулярно к продольной оси на глубину не менее 0,8 D (черт. 1).
2.3. Плоскость реза должна быть перпендикулярна оси трубы. Заусенцы на кромках образца должны быть удалены.
2.4. На образце допускается снимать поверхностные слои (внутренний и наружный), если это установлено в стандартах на конкретную продукцию.
3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

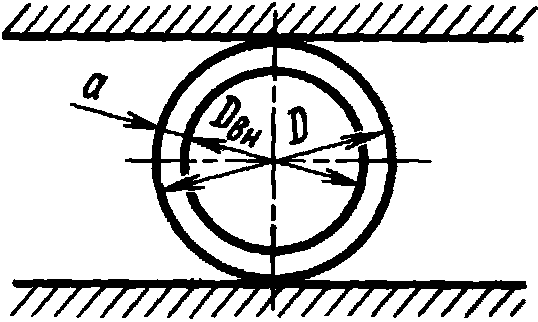

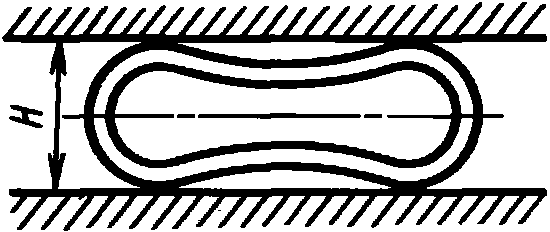

3.1. Для испытания образец помещают между двумя гладкими жесткими и параллельными плоскостями и плавно сплющивают его, сближая сжимающие плоскости до заданного расстояния Н (черт. 2 и 3).
3.2. Ширина сжимающих плоскостей всегда должна быть больше, чем ширина образца после сплющивания.

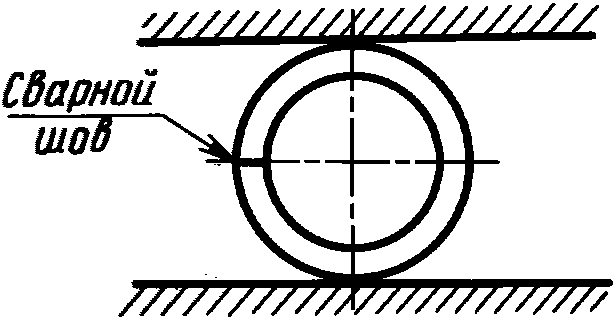

3.3. Сварной шов при испытаниях располагается примерно под углом 90° к оси приложения нагрузки (черт. 4).
3.4. Скорость сплющивания образца при разногласиях в оценке качества испытания должна быть не более 25 мм/мин.
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
4.1. Признаком того, что образец выдержал испытание, служит отсутствие после сближения сжимаемых поверхностей до величины H на внешней и внутренней поверхностях трещин или надрывов с металлическим блеском, определяемых визуально.
(Измененная редакция, Изм. № 1).
5. ПРОТОКОЛ ИСПЫТАНИЯ
В протоколе испытания указывают:
(Введен дополнительно, Изм. № 1).
