ОДМ 218.3.090-2017. Отраслевой дорожный методический документ. Методические рекомендации по оценке экономической эффективности, технологии и качества работ при содержании автомобильных дорог общего пользования с асфальтобетонным покрытием под уплотненным снежным покровом с учетом условий эксплуатации

(принят и введен в действие Распоряжением Росавтодора от 24.04.2017 № 798-р)

Принят и введен в действие Распоряжением Федерального дорожного агентства от 24 апреля 2017 г. № 798-р

ОТРАСЛЕВОЙ ДОРОЖНЫЙ МЕТОДИЧЕСКИЙ ДОКУМЕНТ

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ОЦЕНКЕ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ, ТЕХНОЛОГИИ И КАЧЕСТВА РАБОТ ПРИ СОДЕРЖАНИИ АВТОМОБИЛЬНЫХ ДОРОГ ОБЩЕГО ПОЛЬЗОВАНИЯ С АСФАЛЬТОБЕТОННЫМ ПОКРЫТИЕМ ПОД УПЛОТНЕННЫМ СНЕЖНЫМ ПОКРОВОМ С УЧЕТОМ УСЛОВИЙ ЭКСПЛУАТАЦИИ

ОДМ 218.3.090-2017

Предисловие

1. РАЗРАБОТАН: ЗАО «Научно-исследовательский и проектный институт территориального развития и транспортной инфраструктуры», г. Санкт-Петербург (д.т.н. В.Н. Мячин, к.т.н. В.П. Радов, к.э.н. В.В. Вангородский, С.В. Цибро, А.С. Бадалов, О.В. Богданов, Н.А. Филимонова).

При составлении ОДМ использованы результаты исследований, выполненных ФАУ «РОСДОРНИИ» (д.т.н. Кретов В.А., к.т.н. Розов Ю.Н., к.т.н. Полосина-Никитина Н.С., к.т.н. Лебедихин А.В., инж. Розов Ю.Н.), Казанским государственным архитектурно-строительным университетом (д.т.н. Брехман А.И., к.т.н. Хабибуллина И.Н., к.т.н. Андреев Е.И., к.т.н. Хафизов Э.Р., к.т.н. Губаев Р.Г., инж. Хасаншина С.Н., Файзуллина Л.В.), а также учтен отечественный опыт при эксплуатации автодорог с уплотненным снежным покровом на автомобильных дорогах общего пользования федерального значения за 2014 — 2016 годы.

2. ВНЕСЕН: Управлением строительства и эксплуатации автомобильных дорог Федерального дорожного агентства Министерства транспорта Российской Федерации.

3. Рассмотрен ГУ ОБДД МВД России письмом от 08.02.2017 № 13/6-1105.

4. ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ распоряжением Федерального дорожного агентства Министерства транспорта Российской Федерации от 24.04.2017 № 798-р.

5. РАЗРАБОТАН ВПЕРВЫЕ.

6. ИМЕЕТ РЕКОМЕНДАТЕЛЬНЫЙ ХАРАКТЕР.

1. Область применения

1.1 Настоящий отраслевой дорожный методический документ предназначен для оценки экономической эффективности, технологии и качества работ (услуг) при содержании автомобильных дорог общего пользования с асфальтобетонным покрытием, эксплуатируемых под уплотненным снежным покровом, и может быть использован при содержании автомобильных дорог с цементобетонным и иными типами покрытий.

1.2 Отраслевой дорожный методический документ предназначен для использования органами управления дорожным хозяйством и подрядными организациями, осуществляющими мероприятия по зимнему содержанию автомобильных дорог общего пользования с асфальтобетонным покрытием под уплотненным снежным покровом, исключая: автомобильные дороги промышленных, строительных, лесных и иных производственных предприятий; дороги, предназначенные для временного использования; дороги, расположенные в специальных зонах отчуждения и сооружаемые для нужд обороны или исключительно в спортивных целях; улицы населенных пунктов.

1.3 Применение отраслевого дорожного методического документа позволит развить нормативную базу и повысить эффективность содержания автомобильных дорог общего пользования с асфальтобетонным покрытием под уплотненным снежным покровом.

2. Нормативные ссылки

В настоящем методическом документе использованы нормативные ссылки на следующие документы:

«Технический регламент о безопасности зданий и сооружений», утвержден Федеральным законом от 30 декабря 2009 г. № 384-ФЗ

Технический регламент Таможенного союза «Безопасность автомобильных дорог» (ТР ТС 014/2011), утвержденный решением Комиссии Таможенного союза от 18 октября 2011 г. № 827

ГОСТ 427-75 «Линейки измерительные металлические. Технические условия».

ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия»

ГОСТ 12.0.004-90 «Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения»

ГОСТ Р 50597-93 «Автомобильные дороги и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения»

ГОСТ 33220-2015 «Дороги автомобильные общего пользования. Требования к эксплуатационному состоянию»

ГОСТ 33181-2014 «Дороги автомобильные общего пользования. Требования к уровню зимнего содержания»

ГОСТ 30412-96 «Дороги автомобильные и аэродромы. Методы измерений неровностей оснований и покрытий»

ГОСТ 30413-96 «Дороги автомобильные. Метод определения коэффициента сцепления колеса автомобиля с дорожным покрытием»

ГОСТ Р 52289-2004 «Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств»

СП 78.13330.2012 «Автомобильные дороги» (Актуализированная редакция СНиП 3.06.03-85)

3. Термины, определения и сокращения

В настоящем ОДМ применены следующие термины с соответствующими определениями:

1 автомобильная дорога: Объект транспортной инфраструктуры, предназначенный для движения транспортных средств и включающий в себя земельные участки в границах полосы отвода автомобильной дороги и расположенные на них или под ними конструктивные элементы (дорожное полотно, дорожное покрытие и подобные элементы) и дорожные сооружения, являющиеся ее технологической частью, — защитные дорожные сооружения, искусственные дорожные сооружения, производственные объекты, элементы обустройства автомобильных дорог.

2 безопасность дорожного движения: Состояние данного процесса, отражающее степень защищенности его участников от дорожно-транспортных происшествий и их последствий.

3 зимнее содержание автомобильных дорог: Комплекс мероприятий по обеспечению безопасного и бесперебойного движения на автомобильных дорогах в зимний период года, включающий защиту автомобильных дорог от снежных заносов, очистку от снега, предупреждение и устранение зимней скользкости.

4 зимний период: Период времени года с отрицательными среднесуточными температурами наружного воздуха.

5 зимняя скользкость: Все виды снежных, ледяных и снежно-ледяных образований на проезжей части, укрепленных обочинах, площадках отдыха, остановках маршрутного транспорта, тротуарах и пешеходных (велосипедных) дорожках, приводящие к снижению сцепных свойств поверхности покрытия.

6 контроль соблюдения технологического процесса: Контроль режимов, характеристик, параметров технологического процесса.

7 нормативный срок: Время, установленное службам содержания для очистки дорог от снега и/или ликвидации зимней скользкости после прекращения снегопада, метели или образования (обнаружения) гололедных явлений на покрытии.

8 неблагоприятные опасные погодные явления: Очень опасная погода с метеорологическими явлениями экстремальной интенсивности (сильные снегопады, метели, гололедные явления и т.п.), которые могут привести к серьезному материальному ущербу и человеческим жертвам.

9 обеспечение безопасности дорожного движения: Деятельность, направленная на предупреждение причин возникновения дорожно-транспортных происшествий и снижение тяжести их последствий.

10 организация дорожного движения: Комплекс организационно-правовых, организационно-технических мероприятий и распорядительных действий по управлению движением на дорогах.

11 противогололедные материалы: ПГМ: Твердые, кристаллические или жидкие материалы, либо их смеси, распределяемые по дорожному покрытию для предупреждения или ликвидации зимней скользкости.

12 производственный процесс: Совокупность всех действий людей и орудий труда, необходимых для выполнения работ (оказания услуг).

13 рыхлый снег: Неуплотненный слой снега, образующийся на проезжей части дороги, обочинах, площадках отдыха, остановках маршрутного транспорта, тротуарах и пешеходных (велосипедных) дорожках и других конструктивных элементах дороги и дорожных сооружений во время снегопада и/или метели.

14 снежно-ледяные отложения (СЛО): Отложения на поверхности автомобильной дороги в виде: рыхлого снега, уплотненного снега (наката), стекловидного льда.

15 содержание дорог зимнее: Комплекс мероприятий по обеспечению бесперебойного движения на автомобильной дороге в зимнее время, включающий: защиту автомобильной дороги от снежных отложений, заносов и лавин, очистка от снега, предупреждение образования и ликвидация зимней скользкости и наледей.

16 стекловидный лед: Гладкая стекловидная пленка толщиной от 1 мм до 3 мм, а иногда и в виде матовой белой шероховатой ледяной корки толщиной до и более 10 мм, образующаяся на дорожном покрытии.

17 технологический процесс (техпроцесс): Последовательность технологических операций, необходимых для выполнения определенного вида работ (услуг).

18 уплотненный снежный покров: УСП: Специально сформированный уплотненный слой снега на дорожном покрытии, устраиваемый для обеспечения непрерывного и безопасного дорожного движения с установленными скоростями в зимний период года.

19 уплотненный снег (снежный накат): Слой снега на проезжей части дороги, уплотненный колесами проезжающих транспортных средств.

20 уровень зимнего содержания: Допустимое по условиям безопасности дорожного движения состояние конструктивных элементов автомобильных дорог, устанавливаемое с учетом их классификации, интенсивности движения и природно-климатических факторов.

21 шуга (дорожная): Смесь снежно-ледяных кристаллов, воды и/или растворов химических ПГМ. При применении пескосоляной смеси (ПСС) в смеси могут присутствовать и фрикционные материалы в виде песка.

22 экономическая эффективность: Соотношение экономического результата и затрат факторов производственного процесса.

23 элементы обустройства автомобильных дорог: Сооружения, к которым относятся дорожные знаки, дорожные ограждения, светофоры и другие устройства для регулирования дорожного движения, места отдыха, остановочные пункты, объекты, предназначенные для освещения автомобильных дорог, пешеходные дорожки, пункты весового и габаритного контроля транспортных средств, пункты взимания платы, стоянки транспортных средств, сооружения, предназначенные для охраны автомобильных дорог и искусственных дорожных сооружений, тротуары, другие предназначенные для обеспечения дорожного движения, в том числе его безопасности, сооружения, за исключением объектов дорожного сервиса.

Обозначения и сокращения:

ДКЗ — дорожно-климатическая зона;

ВСН — ведомственные строительные нормы;

Минтранс РФ — Министерство транспорта Российской Федерации;

ОДД — организация дорожного движения;

ОДМ — отраслевая дорожная методика;

ОДМД — отраслевой дорожный методический документ;

ОДН — отраслевые дорожные нормы;

ПГМ — противогололедные материалы;

ПДД — правила дорожного движения;

ПСП — переходно-скоростная полоса;

ПСС — пескосоляная смесь;

СЛО — снежно-ледяные отложения;

СП — свод правил;

УСП — уплотненный снежный покров;

ФДА, Росавтодор — Федеральное дорожное агентство при Министерстве транспорта Российской Федерации.

4. Общие положения

4.1 Настоящие «Методические рекомендации» содержат методику по оценке экономической эффективности содержания автомобильных дорог общего пользования с асфальтобетонным покрытием под уплотненным снежным покровом, рекомендации по организации и технологии работ (услуг) по формированию, содержанию и ликвидации уплотненного снежного покрова на автомобильных дорогах общего пользования с асфальтобетонным покрытием, эксплуатируемых под уплотненным снежным покровом, оценке качества их содержания, обеспечению безопасности дорожного движения на них.

4.2 «Методические рекомендации» отражают предельные значения показателей эксплуатационного состояния при допустимом уровне содержания УСП, на участках автомобильных дорог, эксплуатируемых в зимний период при интенсивности движения до 1500 физических единиц транспортных средств в сутки и уровне загрузки движением менее 0,7 в регионах с продолжительным зимним периодом (не менее 100 суток при среднесуточной температуре воздуха ниже 0 °C) и устойчивым снежным покровом высотой не менее 15 см.

4.3 «Методические рекомендации» содержат: состав и допустимые значения показателей, характеризующих эксплуатационное состояние УСП на автомобильной дороге общего пользования с асфальтобетонным покрытием (Приложение А); положения, касающиеся условий применения дорожной техники и использования противогололедных материалов при формировании, содержании и ликвидации УСП.

5. Методика оценки экономической эффективности содержания автомобильных дорог общего пользования с асфальтобетонным покрытием под уплотненным снежным покровом с учетом условий эксплуатации

5.1 Методика оценки экономической эффективности содержания автомобильных дорог общего пользования с асфальтобетонным покрытием под уплотненным снежным покровом разработана с учетом положений «Методических рекомендаций по оценке эффективности инвестиционных проектов», утвержденных Минэкономики России, Минфином России и Госстроем России 21.06.1999 г. № ВК 477 [1].

5.2 Алгоритм оценки экономической эффективности содержания автомобильных дорог общего пользования с асфальтобетонным покрытием под УСП представлен на рисунке 1. Пошаговая реализация алгоритма оценки экономической эффективности содержания автомобильных дорог с асфальтобетонным покрытием под УСП отражена в п. 5.3 - п. 5.5.

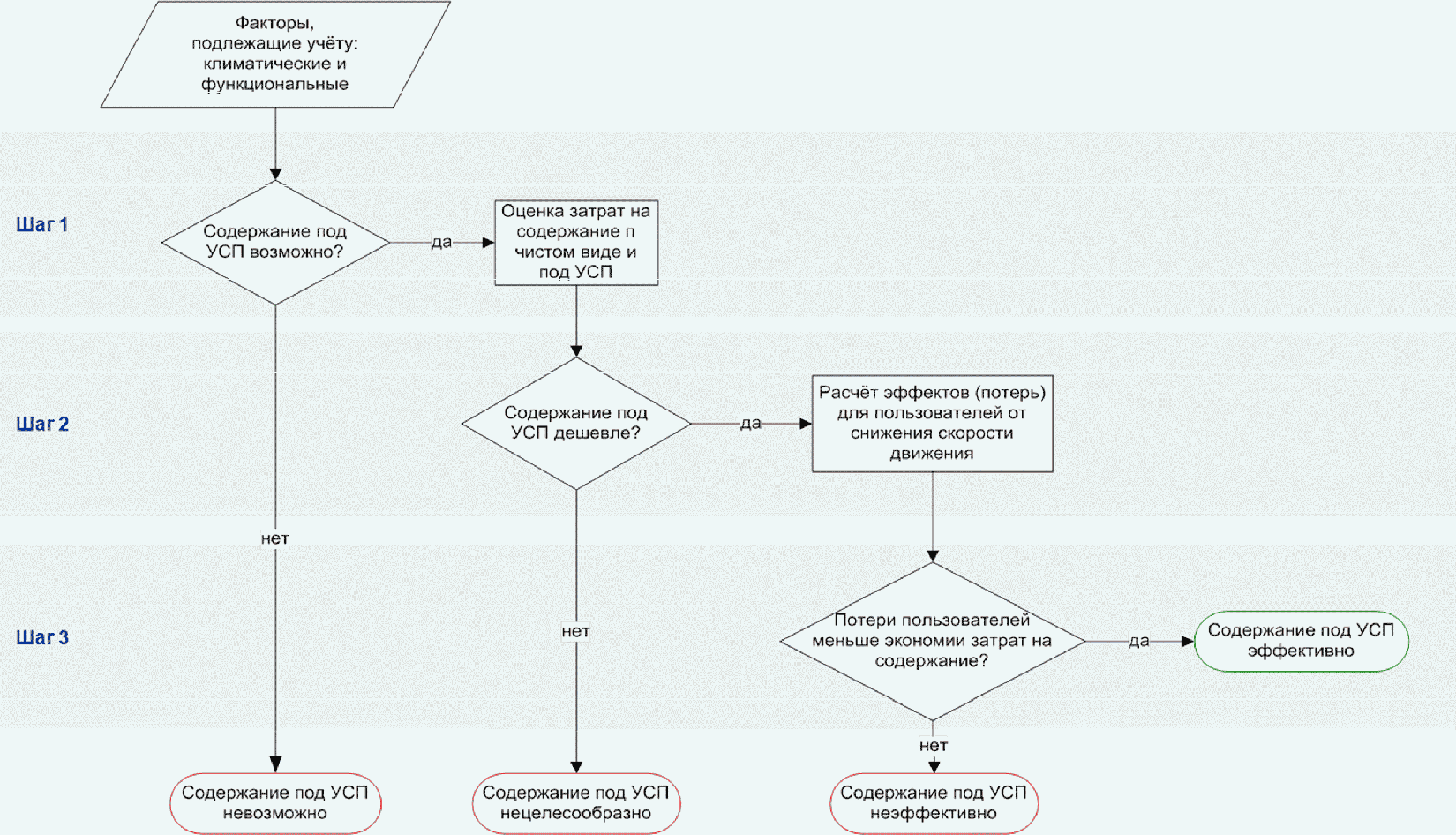

Рисунок 1 — Алгоритм оценки экономической эффективности содержания автомобильных дорог общего пользования с асфальтобетонным покрытием под уплотненным снежным покровом

5.3 Шаг 1. Оценка климатической и функциональной возможности эксплуатации дороги под уплотненным снежным покровом

5.3.1 Климатическая и функциональная возможность эксплуатации дороги под уплотненным снежным покровом устанавливается из условия наличия соответствующих климатических факторов, интенсивности движения и уровня загрузки движением.

5.3.2 Совокупность климатических факторов, при наличии которых возможна эксплуатация автомобильной дороги с асфальтобетонным покрытием под уплотненным снежным покровом:

• продолжительность зимнего периода (периода со среднесуточной температурой наружного воздуха ниже 0 °C) не менее 100 суток, установленная по СП 131.13330.2012 (табл. 3.1) или по данным климатических справочников;
• устойчивым снежным покровом (по данным климатических справочников или метеорологических служб) высотой не менее 15 см.

5.3.3 Эксплуатация автомобильной дороги с асфальтобетонным покрытием под УСП в зимний период может быть при интенсивности движения до 1500 физических единиц транспортных средств в сутки и уровне загрузки движением менее 0,7.

5.3.4 Эксплуатация автомобильных дорог с УСП осуществляется при допустимой скорости движения транспортных средств устанавливаемой национальным стандартом, определяющим требования к эксплуатационному состоянию дороги, допустимому по условию обеспечения безопасности дорожного движения. Применение технических средств организации движения следует осуществлять на основании проектов (схем) организации дорожного движения, разработанных в соответствии с правилами подготовки проектов и схем организации дорожного движения, утвержденными приказом Министерства транспорта Российской Федерации от 17 марта 2015 г. № 43. Предельные значения показателей эксплуатационного состояния УСП могут быть приняты с учетом положений, указанных в Приложении А.

5.3.5 Эксплуатация автомобильной дороги под УСП в зимний период может осуществляться как в части дорог с эксплуатационным состоянием асфальтобетонного покрытия, не требующего ограничения скорости движения, так и требующего ограничения скорости движения из условия обеспечения безопасности движения.

5.3.6 В случае, если согласно п. 5.3.2 - п. 5.3.4 формирование УСП на асфальтобетонном покрытии автомобильной дороги возможно, необходимо перейти к следующему шагу алгоритма (рис. 1) и рассмотреть экономическую целесообразность содержания автомобильной дороги под УСП.

5.4 Шаг 2. Оценка экономической целесообразности содержания дороги под уплотненным снежным покровом

5.4.1 При оценке экономической целесообразности содержания конкретной автомобильной дороги под уплотненным снежным покровом производится расчет и сопоставление затрат на зимнее содержание:

• этой конкретной автомобильной дороги (или ей аналогичной), эксплуатируемой в зимний период под УСП («Зусп»);
• этой конкретной автомобильной дороги (или ей аналогичной), эксплуатируемой в зимний период в чистом виде («Зчв»), т.е. без УСП.

В качестве аналога рассматриваемой автомобильной дороги (участка автомобильной дороги) может приниматься автомобильная дорога (участок автомобильной дороги) такой же категории, эксплуатируемой(ый) при интенсивности движения, не превышающей предельных значений, установленных для данной категории, согласно СП 34.13330.2012.

При сопоставлении затрат на зимнее содержание автомобильной дороги под УСП и в чистом виде могут не учитываться затраты, не зависящие от выбранного вида содержания покрытия (под УСП или в чистом виде), в частности затраты на:

• закрытие отверстий труб перед зимой и открытие их весной;
• очистку труб от снега и льда;
• установку, перестановку, уборку и восстановление временных снегозадерживающих устройств (щитов, изгородей, сеток и др.);
• создание снежных валов и траншей для задержания снега и их периодическое обновление;
• круглосуточное дежурство механизированных бригад для уборки снега и борьбы со скользкостью.

5.4.2 При определении затрат на содержание автомобильной дороги в зимний период в чистом виде (ЗЧВ) рекомендуется учитывать затраты на зимнее содержание проезжей части, обочин и следующих элементов обустройства: заездных карманов, посадочных площадок, площадок отдыха и стоянок автомобилей, тротуаров, пешеходных и велосипедных дорожек, дорожных знаков и барьерных ограждений (далее — элементов обустройства*), установленные проектом содержания дороги (или ей аналогичной с покрытием, содержащимся зимой в чистом виде) или на основе сметных расчетов, выполненных в соответствии с периодичностью (количеством воздействий в зимний сезон), принимаемой по Приложению 1 к приказу Минтранса России от 01.11.2007 № 157 [2], в том числе затраты на:

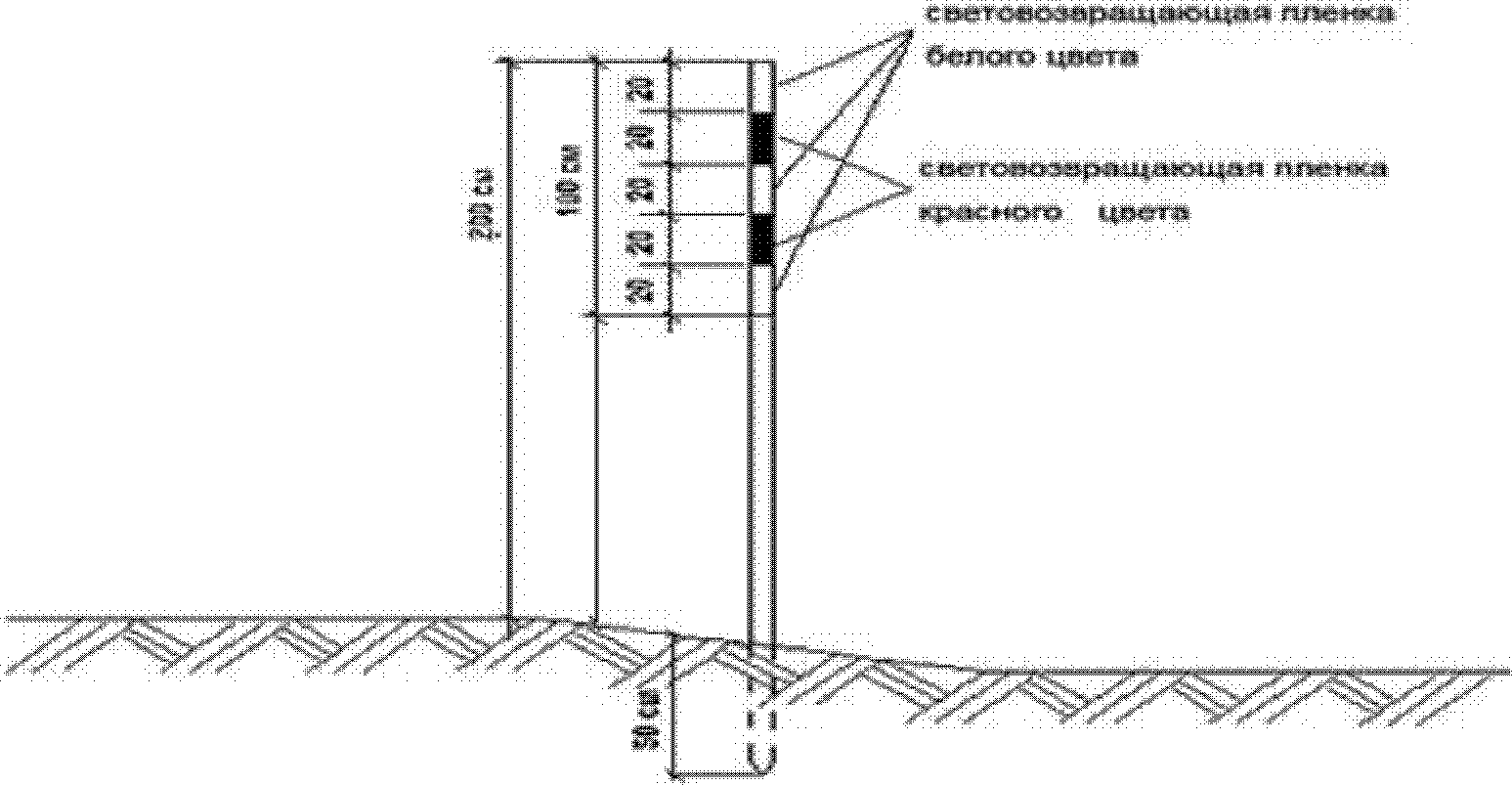

• заготовку, установку и уборку сигнальных вех (с периодичностью один раз в сезон);
• распределение противогололедных материалов с целью борьбы с зимней скользкостью на покрытии, содержащемся в чистом виде. При определении данных затрат количество дней с возможными случаями образования зимней скользкости и годовая потребность в ПГМ могут быть установлены согласно [3] или в соответствии со стратегией использования ПГМ, предусмотренной в проекте содержания дороги (или ей аналогичной с покрытием, содержащимся зимой в чистом виде);
• механизированную очистку покрытия и обочин от снега (с периодичностью равной 100 — 120% от количества дней с возможными случаями образования зимней скользкости, согласно [2, 3], или принятой в соответствии со стратегией снегоочистки, предусмотренной в проекте содержания дороги (или ей аналогичной с покрытием, содержащимся зимой в чистом виде);
• очистку от снега элементов обстановки пути (с периодичностью равной 25% от количества дней с возможными случаями образования зимней скользкости, согласно [2, 3], или принятой в соответствии со стратегией снегоочистки, предусмотренной в проекте содержания дороги (или ей аналогичной с покрытием, содержащимся зимой в чистом виде);
• уборку снега у ограждений (с периодичностью равной 40% от количества дней образования зимней скользкости согласно [2, 3] или принятой в соответствии со стратегией снегоочистки, предусмотренной в проекте содержания дороги (или ей аналогичной с покрытием, содержащимся зимой в чистом виде);
• очистку от снега и стекловидного льда, обработку противогололедными материалами автобусных остановок, площадок отдыха, тротуаров, пешеходных дорожек (с периодичностью равной 100 — 120% от количества дней с возможными случаями образования зимней скользкости, согласно [2, 3], или принятой в соответствии со стратегией снегоочистки, предусмотренной в проекте содержания дороги (или ей аналогичной с покрытием, содержащимся зимой в чистом виде);
• снегоочистку дорожных знаков (с периодичностью равной 25% от количества дней с возможными случаями образования зимней скользкости, согласно [2, 3]).

5.4.3 При определении затрат на содержание автомобильной дороги с асфальтобетонным покрытием в зимний период под уплотненным снежным покровом (Зусп) рекомендуется учитывать затраты на зимнее содержание проезжей части, обочин и элементов обустройства* (заездных карманов, посадочных площадок, площадок отдыха и стоянок автомобилей, тротуаров, пешеходных и велосипедных дорожек, дорожных знаков и барьерных ограждений), в том числе затрат на:

• заготовку, установку и уборку сигнальных вех (с периодичностью один раз за сезон);
• выполнение работ по установке и снятию (или закрытию) дополнительного комплекта информационных щитов (о начале и протяженности дороги под УСП), дорожных знаков (3.24 «Ограничение максимальной скорости», 1.15 «Скользкая дорога» (совместно с 8.1.1 «зона действия»), 3.25 «Конец ограничения максимальной скорости»);
• снегоочистку дорожных знаков (с периодичностью равной 25% от количества дней с возможными случаями образования зимней скользкости, согласно [2, 3]);
• формирование уплотненного снежного покрова в границах проезжей части, обочин и элементов обустройства;
• содержание (уход за) УСП (в том числе: профилировка, снегоочистка, ликвидация скользкости) в границах проезжей части, обочин и элементов обустройства*;
• уборку снежных валов, временно формируемых со стороны проезжей части у барьерных ограждений и/или бортовых камней;
• уборку снежных валов, формируемых вдоль бровки земляного полотна за барьерными ограждениями;
• уборку снежных валов, формируемых вдоль бровки земляного полотна на обочине участков дороги, не оснащенных барьерными ограждениями и/или бортовыми камнями;
• ликвидацию УСП в границах проезжей части, обочин и элементов обустройства* по завершении зимнего периода.

С целью оценки экономической эффективности содержания дороги под УСП, затраты на зимнее содержание автомобильной дороги (участка дороги) с асфальтобетонным покрытием под уплотненным снежным покровом (Зусп) могут быть определены в соответствии с проектом содержания дороги (участка дороги), предусматривающим ее (его) эксплуатацию в зимний период под уплотненным снежным покровом (УСП), или на основании ранее полученных фактических затрат на зимнее содержание под УСП данной(ого) конкретной дороги (участка дороги) или иной дороги (участка дороги) (аналогичной(ого) конкретной(ому) рассматриваемой(ому) дороге (участку дороги)), или могут быть установлены расчетным путем, учитывающим положения данного документа, изложенные ниже.

5.4.4 При расчете затрат по формированию уплотненного снежного покрова на автомобильной дороге (участка дороги) рекомендуется учитывать:

• затраты на профилировку поверхности УСП (с приданием обтекаемого поперечного профиля) в границах проезжей части и обочин, элементов обустройства*, совмещенную со снегоочисткой от избыточного рыхлого снега, превышающего допустимую величину в период снегопада;
• затраты на обработку фрикционным ПГМ поверхности УСП в границах проезжей части на опасных участках (устанавливаемых из условия обеспечения безопасной скорости движения, предусмотренной в зимний период согласно схеме организации движения), элементов обустройства, учитывая требования к состоянию УСП, указанные в Приложении А, и рекомендации по технологии работ, представленные в п. 6.2;
• расчетную периодичность профилировки снежных отложений, совмещенную со снегоочисткой от избыточного рыхлого снега, превышающего допустимую величину в период снегопада, в период формирования УСП в границах проезжей части и обочин, элементов обустройства*, которая может быть принята равной значению (округленному до целого числа), полученному, как отношение допустимой толщины уплотненного снежного покрова (указанной в Приложении А и приведенной к жидкому виду, в мм, с учетом плотности УСП равной 0,5 г/см3) к среднесуточному количеству осадков (установленных на основании данных климатических справочников или метеорологических служб приведенных к жидкому виду, в мм) в первый месяц начала формирования УСП. При отсутствии данных о среднесуточном количестве осадков их величина может быть принята равной величине, соответствующей 1/2 максимального суточного количества осадков при 63% обеспеченности для первого месяца формирования УСП (приведенных к жидкому виду, в мм);
• начало периода формирования УСП на автомобильной дороге в зимний период, которое может быть принято с первого числа месяца, имеющего по данным климатических справочников или метеорологических служб среднюю максимальную температуру воздуха за месяц и среднюю подекадную температуру воздуха ниже 0 °C в течение всего месяца;
• начало периода ликвидации УСП на автомобильной дороге по завершении зимнего периода, которое может быть принято с первого числа месяца зимнего периода, в котором средняя максимальная температура воздуха за месяц и средняя температура воздуха в течение хотя бы одной из декад этого месяца выше 0 °C;
• расчетную периодичность обработки фрикционным ПГМ поверхности формируемого УСП в границах проезжей части на опасных участках (устанавливаемых из условия обеспечения безопасной скорости движения, предусмотренной в зимний период согласно схеме организации движения) и в границах элементов обустройства*, которая может быть принята равной величине (округленной до целого числа), представляющей отношение: суммарного количества смешанных и жидких осадков (приведенных к жидкому виду, в мм) в течение первого месяца формирования УСП к среднесуточной величине осадков (приведенных к жидкому виду, в мм) за данный месяц.

Фрикционные ПГМ и норма их распределения на поверхности УСП в границах проезжей части и элементов обустройства* должны соответствовать требованиям, указанным в Приложении Е.

5.4.5 При расчете затрат на содержание (уход) сформированного УСП на автомобильной дороге рекомендуется учитывать:

• затраты на снегоочистку поверхности УСП в границах проезжей части и обочин, элементов обустройства* от рыхлого снега в период снегопада, совмещенную с профилировкой УСП, осуществляемой с целью предотвращения превышения допустимой толщины УСП и допустимой величины рыхлого снега, а также обеспечения соответствия эксплуатационного состояния поверхности УСП требованиям, указанным в Приложении А;
• затраты на профилировку поверхности УСП в границах проезжей части и обочин, элементов обустройства*, совмещенную со снегоочисткой и ликвидацией скользкости УСП (обусловленной воздействием транспорта, выпадением смешанных и/или жидких осадков, повышением температуры воздуха) с одновременной нарезкой (рифлением) продольных бороздок на УСП с использованием комбинированных дорожных машин, автогрейдеров или колесных тракторов, оснащенных зубчатыми, шипованными или сетчатыми ножами, с учетом положений, указанных в разделе 6 и Приложении Г;
• затраты на обработку фрикционным ПГМ поверхности УСП в границах проезжей части на опасных участках (устанавливаемых из условия обеспечения безопасной скорости движения, предусмотренной в зимний период согласно схеме организации движения), границах элементов обустройства*, учитывая требования к состоянию УСП, указанные в Приложении А, и рекомендации по технологии работ, представленные в п. 6.2;
• расчетную периодичность на снегоочистку поверхности УСП в границах проезжей части, обочин и элементов обустройства* от рыхлого снега в период снегопада, совмещенную с профилировкой УСП, осуществляемой с целью предотвращения превышения допустимой толщины УСП и допустимой величины рыхлого снега, а также обеспечения соответствия эксплуатационного состояния поверхности УСП требованиям, указанным в Приложении А, которая может быть принята равной величине (округленной до целого числа), представляющей отношение: разности, полученной между количеством твердых осадков (выпавших в период от момента начала формирования УСП до момента начала его ликвидации, приведенных к жидкому виду, в мм) и величиной допустимой толщины уплотненного снежного покрова (указанной в Приложении А и приведенной к жидкому виду (в мм) с учетом плотности УСП равной 0,5 г/см3), к среднесуточному количеству твердых осадков за данный период (приведенных к жидкому виду, в мм);
• расчетную периодичность на профилировку поверхности УСП в границах проезжей части и обочин, элементов обустройства*, совмещенную со снегоочисткой и ликвидацией скользкости УСП (обусловленной выпадением смешанных и/или жидких осадков, повышением температуры воздуха) с одновременной нарезкой (рифлением) продольных бороздок на УСП автогрейдером или комбинированной дорожной машиной (с отвалами, оборудованными зубчатыми или перфорированными ножами), которая может быть принята равной величине (округленной до целого числа), представляющей отношение: суммарного количества смешанных и жидких осадков (приведенных к жидкому виду, в мм), выпавших в период с момента начала формирования УСП до момента начала ликвидации УСП, к среднесуточному суммарному количеству смешанных и жидких осадков за данный период (приведенных к жидкому виду, в мм);
• расчетная периодичность по обработке фрикционным ПГМ поверхности УСП в границах проезжей части на опасных участках (устанавливаемых из условия обеспечения безопасной скорости движения, предусмотренной в зимний период согласно схеме организации движения), в границах элементов обустройства*, учитывая требования к состоянию УСП, указанные в Приложении А, и рекомендации по технологии работ, представленные в п. 6.2, может быть принята равной величине (округленной до целого числа), представляющей отношение суммарного количества смешанных и жидких осадков (приведенных к жидкому виду, в мм), выпавших в период с момента начала формирования УСП до момента начала ликвидации УСП (исключая количество смешанных и жидких осадков, выпавших в первый месяц с момента начала формирования УСП), к среднесуточному суммарному количеству смешанных и жидких осадков (приведенных к жидкому виду, в мм) за данный период (исключая месячный период от начала формирования УСП).

При расчете затрат по содержанию УСП (кроме указанных) подлежат учету:

• затраты на уборку снежных валов, временно формируемых со стороны проезжей части у барьерных ограждений и/или бортовых камней (с расчетной периодичностью равной расчетной периодичности на снегоочистку поверхности УСП в границах проезжей части и обочин от рыхлого снега в период снегопада, устанавливаемой согласно вышеуказанному алгоритму);
• затраты на уборку снежных валов, формируемых вдоль бровки земляного полотна за барьерными ограждениями (с расчетной периодичностью — один раз до начала периода ликвидации УСП);
• затраты на уборку снежных валов, формируемых вдоль бровки земляного полотна на обочине участков дороги, не оснащенных барьерными ограждениями и/или бортовыми камнями (с расчетной периодичностью — один раз до начала периода ликвидации УСП).

5.4.6 Затраты на ликвидацию УСП в границах проезжей части, обочин и элементов обустройства* по завершении зимнего периода (т.е. с даты начала периода ликвидации УСП) рекомендуется рассчитывать, основываясь на реализации комбинированного (химико-механического) способа, предусматривающего совместное использование химического и механического способа воздействия на УСП, согласно технологии, указанной в п. 6.4.

Расчетная периодичность распределения химических реагентов (ПГМ с их использованием) и воздействия комбинированных дорожных машин, автогрейдеров и колесных тракторов на УСП с целью ликвидации УСП может быть принята равной 3, 4 или 5 раз, соответственно, при допустимой толщине УСП равной 6 см, 8 см и 10 см (согласно табл. А.1 Приложения А).

Расчетная периодичность воздействия на УСП специальных фрез (льдоскалывателей) типа RAIKO (или иного типа), рекомендуемых для использования, преимущественно, при толщине УСП более 6 см, может быть принята равной единице или двум при толщине УСП, соответственно, равной (6 — 8) см или более 8 см.

Расчетный расход распределяемых ПГ реагентов при ликвидации УСП может быть принят в соответствии с табл. Е.3 Приложения Е и п. 6.4.

5.4.7 Если затраты на содержание дороги под УСП, полученные в соответствии с положениями п. 5.4.3, ниже затрат на ее содержание в чистом виде, то содержание под УСП экономически целесообразно:

ЗУСП <= ЗЧВ.

5.4.8 После подтверждения экономической целесообразности содержания дороги под УСП необходимо определить эффективность содержания автомобильной дороги под УСП с учетом затрат пользователей автомобильных дорог.

5.5 Шаг 3. Оценка эффективности содержания дороги под уплотненным снежным покровом

5.5.1 Для оценки эффективности содержания дороги под УСП необходимо сопоставить экономию затрат на содержание автомобильной дороги под УСП, рассчитанную на Шаге 2, с возникающими потерями общества, вызванными снижением безопасной скорости движения на УСП, установленной согласно п. 8 настоящего документа, по отношению к содержанию дороги в чистом виде.

5.5.2 Расчет обратных эффектов (потерь) для пользователей автомобильных дорог от снижения скорости движения при содержании автомобильных дорог под УСП выполняется на основе данных об интенсивности и скорости движения транспортного потока. К основным обратным эффектам от снижения скорости движения (далее — «эффекты») относятся следующие:

• эффект от увеличения себестоимости перевозок грузов и пассажиров;
• эффект от увеличения времени пребывания в пути пассажиров.

5.5.3 Методика расчета указанных эффектов приводится в [4]. Методика расчета эффекта от увеличения себестоимости перевозок грузов и пассажиров приведена в [4] в п. 4.2.2.4, эффект от увеличения времени пребывания в пути пассажиров — в п. 4.2.2.5. Извлечения из [4] в части методических подходов к оценке эффектов от изменения себестоимости перевозок грузов и пассажиров и изменения пребывания в пути пассажиров представлены в Приложении Б. Приведенные в Приложении Б формулы ориентированы на определение годового эффекта (рассчитанного на период в 365 дней). Для целей настоящего ОДМ расчет эффектов следует осуществлять на период эксплуатации дороги (участка дороги) под УСП. Также вместо среднегодовой суточной интенсивности движения в расчетах рекомендуется принимать среднесуточную интенсивность движения, характерную для зимнего периода.

5.5.4 При использовании методик расчета из [4] под базовыми условиями следует понимать содержание автомобильной дороги в чистом виде, под проектными условиями — содержание под УСП.

5.5.5 Показатели среднесуточного времени задержки одного автомобиля в местах затрудненного проезда на участке и затрат на 1 ч простоя автомобиля применяются при наличии этих данных.

5.5.6 При отсутствии исходных данных, отражающих необходимую степень детализации транспортного потока по марочному составу, в качестве рекомендуемых марок-представителей могут быть приняты, согласно [4], следующие:

• для легковых автомобилей — ВАЗ-2110;
• для автобусов — ПАЗ-3205;
• для бортовых грузовых а/м — ГАЗ-3302 «Газель»;
• для седельных тягачей — МАЗ-54331+9571;
• для самосвалов — КамАЗ-6520.

5.5.7 При использовании методики [4] вместо средней технической скорости движения автомобиля на участке может быть принято значение, установленное схемой организации движения, разработанной из условия обеспечения безопасности движения.

5.5.8 На основании сопоставления затрат на содержание автомобильных дорог и затрат пользователей автомобильных дорог (транспортно-эксплуатационных издержек и потерь времени в пути) определяется, является ли вариант содержания автомобильной дороги под уплотненным снежным покровом эффективным.

5.5.9 Экономическая эффективность от содержания автомобильных дорог общего пользования с асфальтобетонным покрытием под уплотненным снежным покровом с учетом условий эксплуатации определяется по формуле:

Э = (ЗЧВ — ЗУСП) — (Эвр + Ээз),

где ЗЧВ, ЗУСП — затраты на содержание в чистом виде и под УСП соответственно;

Эвр, Ээз — стоимостная оценка эффектов от увеличения затрат времени в пути и транспортно-эксплуатационных затрат пользователей автомобильной дороги при содержании под УСП соответственно.

При получении величины эффекта «Э» больше нуля содержание под УСП может быть рекомендовано к применению на данной автомобильной дороге.

Пример расчета эффективности содержания дороги с асфальтобетонным покрытием под уплотненным снежным покровом представлен в Приложении В.

6. Рекомендации по организации и технологии работ (услуг) при формировании снежного наката, уходу в зимний период и ликвидации в весенний период уплотненного снежного покрова

6.1 Содержание дорог с уплотненным снежным покровом включает три основных этапа:

• формирование уплотненного снежного покрова;
• уход (профилирование, снегоочистка и повышение сцепных свойств поверхности УСП);
• весенняя ликвидация УСП.

6.2 Рекомендации по организации и технологии работ (услуг) по формированию уплотненного снежного покрова.

6.2.1 При организации и выполнении работ (услуг) по формированию УСП необходимо учитывать особенности влияния метеорологических факторов.

Благоприятными метеорологическими факторами и естественными условиями формирования уплотненного снежного слоя на автомобильных дорогах являются:

• выпадение снега при температуре воздуха от -0° до -6 °C при относительной влажности воздуха от 65 до 85%, а также при температуре воздуха от -6 °C до -10 °C и относительной влажности воздуха выше 90%;
• выпадение продолжительных или интенсивных (более 0,6 мм/час) осадков в виде снега в количестве, необходимом для достижения половины максимально допустимого уплотненного снежного слоя (1 — 3 см);
• стабильная отрицательная температура наружного воздуха в период формирования УСП;
• при высокой интенсивности снегопада (более 0,6 мм/ч) при положительных температурах (от 0 до +4 °C), при которых снег не успевает растаять на покрытии и легко уплотняется транспортными средствами.

При организации и реализации мероприятий по формированию, содержанию и ликвидации УСП необходимо учитывать, что:

• плотность свежевыпавшего снега может изменяться от 0,06 до 0,20 г/см3. В зависимости от содержания влаги снег может быть сухим, влажным и мокрым. Если снег сухой, то он плохо уплотняется колесами автомобиля и длительное время остается в рыхлом состоянии. Сохранение снега в рыхлом состоянии наиболее вероятно при температуре воздуха ниже -10 °C, так как при низких температурах воздуха процесс уплотнения снега автотранспортом замедляется, а при температуре воздуха от минус 6 °C до минус 10 °C снег не будет уплотняться при относительной влажности воздуха менее 90%. При наличии слоя рыхлого снега на дорожном покрытии коэффициент сцепления шин с покрытием УСП снижается до 0,2;
• наиболее благоприятной для слипания снега является температура воздуха 0,5 — 0,7 °C. Под колесами машин при такой температуре снег спрессовывается и, если вслед за этим наступает похолодание, замерзает, образуя сплошную ледяную корку (ледяной накат со стекловидной поверхность). Замерзание мокрого снега происходит уже при небольших отрицательных температурах (от 0 до -1 °C). При дальнейшем понижении температуры, ледяное образование может удерживаться в течение длительного времени. Стекловидный лед является наиболее опасным видом зимней скользкости. Отложения стекловидного льда имеют плотность от 0,7 до 0,9 г/см3, а коэффициент сцепления составляет от 0,08 до 0,15. Отложения льда в виде матово-белой корки имеют плотность от 0,5 до 0,7 г/см3;
• толщина и плотность УСП меняются при его формировании, в период эксплуатации, и при его удалении. Снижение уровня деформаций и износа поверхности УСП имеет место, когда его плотность достигает 0,5 — 0,55 г/см3 и более.

6.2.2 Основными процессами формирования уплотненного снежного покрова на автомобильной дороге являются:

• в период снегопада: накопление и уплотнение снега под действием колес проходящего транспорта в границах проезжей части, профилировка (с приданием обтекаемого поперечного профиля) снежного покрова в границах проезжей части, обочин и элементов обустройства* (заездных карманов, посадочных площадок, площадок отдыха и стоянок автомобилей, тротуаров, пешеходных и велосипедных дорожек), совмещенная со снегоочисткой поверхности формируемого УСП от рыхлого снега, превышающего допустимую толщину, указанную в Приложении А;
• после завершения снегопада: уплотнение снежного покрова в границах проезжей части под действием колес проходящего транспорта, профилирование и наращивание толщины уплотняемого снежного покрова (с приданием обтекаемого поперечного профиля поверхности УСП) в границах проезжей части, обочин и элементов обустройства* после завершения снегопада путем перемещения отвалами снегоочистительных комбинированных дорожных машин, автогрейдеров или колесных тракторов рыхлого снега, в границах проезжей части, обочин и элементов обустройства*. Для придания обтекаемого поперечного профиля поверхности УСП могут быть использованы рекомендации по применению дорожной техники, указанные в Приложении Г;
• обработка фрикционным ПГМ поверхности УСП в границах проезжей части на опасных участках, устанавливаемых из условия обеспечения безопасной скорости движения, предусмотренной в зимний период согласно схеме организации движения, в границах элементов обустройства.

На стадии формирования и эксплуатации УСП, имеющего в границах полос движения и обочин максимальную толщину до 3 см, в колеях, образующихся в УСП по полосам движения, его толщина может достигать значения равного нулю. На прямолинейных участках автомобильных дорог, эксплуатируемых под УСП, допускается полный износ снежного наката по оси проезжей части до одной 1/3 части ширины, при условии обеспечения безопасности движения. В этом случае слой УСП можно считать сформированным частично и удовлетворяющим допустимому уровню содержания покрытия с УСП (при условии обеспечения безопасной скорости движения, предусмотренной в зимний период согласно схеме организации движения).

Процесс формирования УСП в границах проезжей части, обочин и элементов обустройства можно считать полностью завершенным, если достигнуто соответствие показателей его эксплуатационного состояния требованиям, указанным в Приложении А.

Рекомендации по дорожной технике, используемой на стадии формирования УСП, приведены в Приложении Г.

6.3 Рекомендации по организации и технологии работ (услуг) по содержанию (уходу) уплотненного снежного покрова

6.3.1 Комплекс мероприятий, реализуемых при содержании автомобильных дорог с уплотненным снежным покровом должен обеспечивать соответствие значений показателей эксплуатационного состояния УСП требованиям, представленным в Приложении А, обеспечиваемых при допустимом уровне содержания, указанном в п. 7.

6.3.2 Мероприятия по уходу за УСП рекомендуется осуществлять с учетом характерных стадий формирования уплотненного снежного покрова, в частности:

1. уплотнение под воздействием автотранспорта и при профилировке снежного отложения до плотности 0,35 — 0,5 г/см3, при котором коэффициент сцепления колеса с покрытием УСП может достигать 0,2 — 0,25;

2. постепенное формирование льда на поверхности УСП в результате периодического замерзания и оттаивания верхнего слоя снежного покрова. При этом, учитывая, что тонкая пленка воды образуется от трения колес автомобиля по поверхности уплотненного снега, а также при выпадении смешанных и жидких осадков; затем происходит кристаллизация воды в лед за счет большой теплоемкости снежных отложений. Плотность такого отложения 0,6 — 0,65 г/см3;

3. дальнейшее уплотнение и промерзание снежного покрова (наката) до превращения его в сплошной лед плотностью 0,9 г/см3, которое приводит к снижению коэффициента сцепления шины с поверхностью наката до 0,05 — 0,15.

6.3.3 При выполнении работ (оказании услуг) по содержанию уплотненного снежного покрова необходимо обеспечить:

а) равномерное уплотнение снежного отложения в пределах ширины покрытия проезжей под воздействием проходящих транспортных средств и при профилировании поверхности УСП;

б) ровность, обтекаемость поперечного профиля УСП путем профилирования поверхности УСП, совмещенную со снегоочисткой от свежевыпавшего рыхлого снега и талого снега (образующегося при оттепелях, выпадении смешанных и жидких осадков) с использованием отвалов с сетчатыми, зубчатыми или шипованными ножами, с учетом рекомендаций, представленных в Приложении Г;

в) повышение сцепных свойств (шероховатости) поверхности УСП путем профилирования поверхности УСП с использованием отвалов с сетчатыми, зубчатыми или шипованными ножами и распределения фрикционных материалов, с учетом рекомендаций, представленных в Приложении Г и Приложении Е.

6.3.4 Устранение колей, волн, отдельных просадок и выбоин на поверхности УСП рекомендуется производить путем патрульного профилирования поверхности УСП, комбинированными дорожными машинами, автогрейдерами различных типов или колесными тракторами, оборудованными навесными отвалами или фрезами. Работы по профилированию покрытия могут совмещаться со снегоочисткой от рыхлого снега. Снятые в результате профилировки покрытия снежно-ледяные отложения должны быть удалены за пределы проезжей части.

6.3.5 В случае, когда на покрытии уже имеется допустимая толщина уплотненного снежного покрова, при снегопадах и метелях рекомендуется производить очистку поверхности УСП (вне зависимости от наличия на нем колеи или других деформаций) от свежевыпавшего снега. При этом снегоочистка осуществляется одновременно с планировкой УСП комбинированной дорожной машиной, автогрейдером или колесным трактором, оборудованным грейдерным отвалом, с учетом положений, указанных в Приложении Г.

6.3.6 Планировку снежного покрова рекомендуется выполнять заранее, когда глубина колеи приближается к допустимым величинам или ожидается сильный мороз, когда планировка осуществляется в замедленном режиме и экономически не целесообразна. Рекомендуемая скорость движения автогрейдера при планировке составляет около 10 км/час, а комбинированной дорожной машины 30 — 35 км/час.

Планировку уплотненного снежного покрова рекомендуется производить с использованием отвалов с сетчатыми, зубчатыми или шипованными ножами. Полосы планировки должны плавно соединяться между собой и между ними не должно оставаться гребней, опасных с точки зрения обеспечения безопасности дорожного движения или не обеспечивающих обтекаемость поперечного профиля УСП. Серповидный (обтекаемый) профиль уплотненного снежного покрова с поперечным уклоном, удовлетворяющим нормативным требованиям к покрытиям проезжей части, обочин и элементов обустройства* должен обеспечиваться в течение всего зимнего сезона.

Снежный вал на обочине, образовавшийся из рыхлого снега и льда, снятого с покрытия проезжей части при его профилировке и снегоочистке, должен быть удален в нормируемые сроки за пределы бровки на откос земляного полотна. Требования к размещению снежных валов отражены в Приложении А.

Планировку заездных карманов автобусных остановок, переходно-скоростных полос на пересечениях и других мест рекомендуется выполнять одновременно с планировкой проезжей части, обеспечивая нормативные требования к поперечной ровности. В границах автобусных остановок не должно быть снежного вала, он должен быть удален на откос земляного полотна.

В ходе выполнения работ по планировке и снегоочистке поверхности УСП должна быть исключена возможность нанесения вреда покрытию проезжей части, обочин и элементов обустройства*, обеспечена сохранность деформационных швов мостов, разметки проезжей части, бордюров (бортовых камней), элементов одноуровневых железнодорожных переездов.

6.3.7 Повышение сцепных свойств (шероховатости) поверхности УСП может осуществляться с учетом рекомендаций, изложенных в Приложении Г и Приложении Е, путем:

• нарезки продольных бороздок на поверхности УСП, совмещенной с планировкой и снегоочисткой от рыхлого снега, при использовании отвалов с сетчатыми, зубчатыми или шипованными ножами;
• создания рифленой поверхности УСП с помощью специальных навесных кулачковых катков или фрез;
• распределения фрикционных противогололедных материалов.

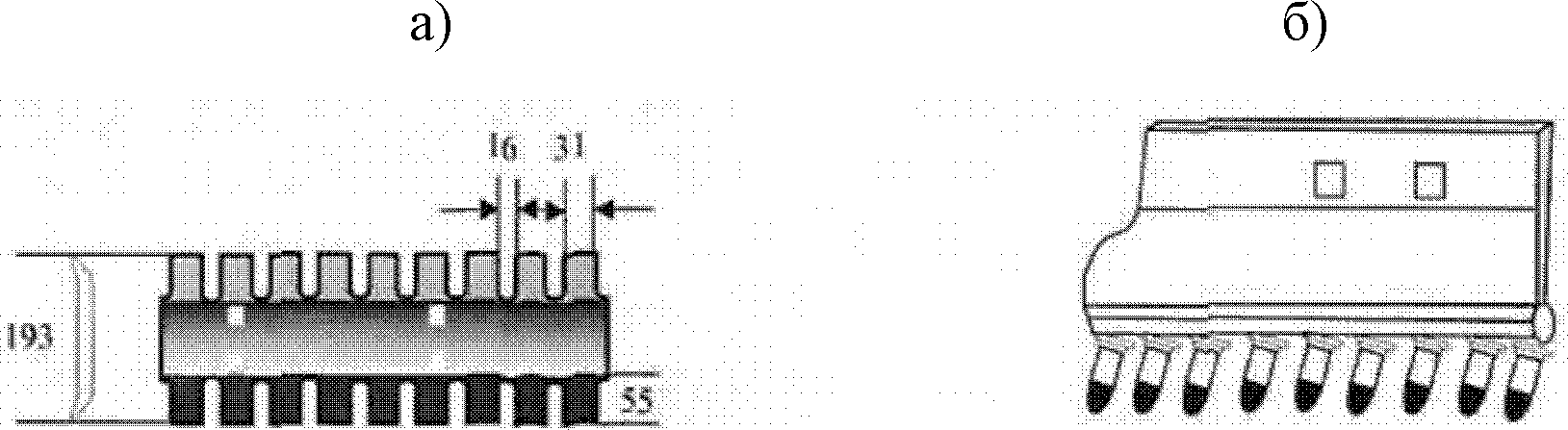

6.3.8 Нарезку продольных бороздок на поверхности УСП рекомендуется производить в процессе планировки и снегоочистки поверхности УСП при использовании отвалов с сетчатыми, зубчатыми или шипованными ножами, установленными на средние отвалы автогрейдеров, комбинированных дорожных машин и на отвалы, навешиваемые на колесных тракторах, согласно Приложению Г.

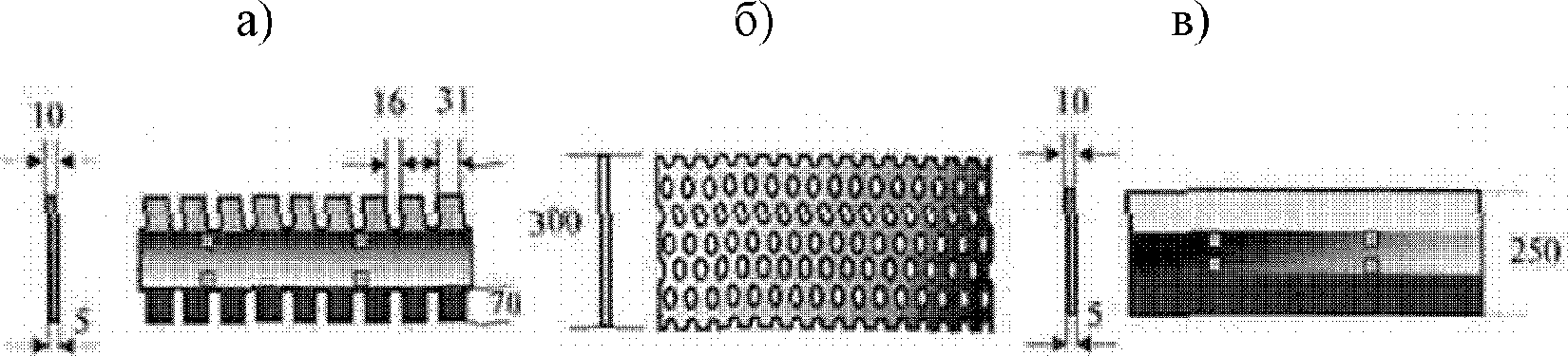

6.3.9 Создание рифленой поверхности на уплотненном снежном покрове рекомендуется производить с использованием специальных навесных кулачковых катков и фрез (льдоскалывателей), устанавливаемых на колесные трактора различных модификаций, которые особенно эффективны при ликвидации снежного наката на УСП и УСП. При этом отдельные типы фрез обеспечивают разрушение стекловидного льда на поверхности УСП за один проход на скорости 40 км/ч.

6.3.10 Распределение фрикционных материалов, удовлетворяющих требованиям, указанным в Приложении Е, с целью повышения сцепных свойств поверхности УСП рекомендуется проводить в границах покрытия проезжей части и элементов обустройства* с учетом рекомендаций, указанных в Приложении Г. За счет обработки уплотненного снежного покрова фрикционными материалами, возможно обеспечение коэффициента сцепления равного 0,29 — 0,32.

Распределение фрикционных материалов по поверхности УСП рекомендуется производить пескоразбрасывателями на базе комбинированных дорожных машин (в том числе и малогабаритных), оборудованных дисковыми или вальцовыми распределителями ПГМ. При борьбе с зимней скользкостью на поверхности УСП в границах покрытия проезжей части, с целью повышения сцепных свойств (шероховатости) его поверхности, фрикционный материал рекомендуется распределять на скорости 30 — 35 км/час при использовании: дисковыми распределителями на ширину 2 — 8 м, а вальцовыми — около 2,5 м (при этом материал распределяется непосредственно позади автомобиля). Увеличение скорости распределения фрикционных материалов (более указанной) нерационально, так как способствует отскоку и быстрому слету фрикционного материала к обочине, что не способствует увеличению сцепных свойств поверхности УСП, расположенной в границах проезжей части.

Распределение фрикционных материалов, в первую очередь, рекомендуется осуществлять на особо опасных для движения участках автомобильных дорог. К таким участкам относятся: крутые подъемы и спуски, кривые в плане с малым радиусом, пересечения и примыкания, участки, проходящие через населенные пункты, а также места с природно-климатической аномалией (микроклиматом), на которых часто образуется зимняя скользкость. Перечень опасных (в том числе особо опасных) участков должен быть заранее согласован с органом управления автомобильной дороги, с Заказчиком.

Рекомендуемые нормы расхода фрикционных материалов представлены в Приложении Е.

6.3.11 При содержании (уходе) уплотненного снежного покрова в период оттепелей и наличии водяной пленки на его поверхности необходимо произвести профилировку снежного покрова с использованием ножей (зубчатых, шипованных или сетчатых), с учетом положений Приложения Г, с последующим распределением фрикционных материалов на опасных участках, установленных из условия обеспечения безопасности движения.

6.3.12 До наступления устойчивых весенних оттепелей в последний месяц содержания автомобильных дорог под уплотненным снежным покровом рекомендуется осуществление мероприятий по обеспечению поверхностного водоотвода, очистки от снежных валов, формируемых вдоль бровки земляного полотна на обочине и на откосах земляного полотна.

6.4 Рекомендации по организации и технологии работ по весенней ликвидации уплотненного снежного покрова

6.4.1 Ликвидацию уплотненного снежного покрова при наступлении устойчивых весенних оттепелей рекомендуется производить в срок, как правило, не превышающий 2 суток или в иной срок, установленный в контракте на содержание автомобильной дороги под УСП. Ликвидацию УСП осуществляют, применяя: механический, химический или химико-механический (комплексный) способ.

6.4.2 Удаление уплотненного снежного покрова в весенний период механическим способом рекомендуется осуществлять, используя тяжелые или средние автогрейдеры с рабочей скоростью 10 км/час. Для удаления УСП могут использоваться комбинированные дорожные машины, колесные трактора, оборудованные специальными ножами, с учетом положений Приложения Г. При толщине снежного покрова свыше 6 см могут быть использованы специальные фрезы (льдоскалыватели), установленные на колесные трактора. При указанной толщине УСП, вибрация резцов фрез в трех плоскостях позволяет разрушать ледяной покров, не разрушая асфальтобетонное покрытие. Наиболее эффективное профилирование и удаление УСП осуществляется с помощью специальных ножей (с зубчатой режущей кромкой, режущей кромкой с отверстиями или вращающими круглыми зубьями), установленных на средних отвалах автогрейдеров, комбинированных дорожных машинах и отвалах, навешиваемых на колесные трактора, с учетом положений Приложения Г.

Сколотый уплотненный снежный покров рекомендуется сгребать и перемещать плужным снегоочистителем за пределы бровки земляного (при отсутствии ограничений по его сбросу), а в случае наличия ограничений на сброс снежно-ледяных масс за пределы бровки земляного полотна, производится его погрузка снегопогрузчиками в автомобили-самосвалы с последующим вывозом на снежные свалки. Окончательную очистку поверхности асфальтобетонного покрытия рекомендуется осуществлять, используя комбинированные дорожные машины или колесные трактора, оборудованные щетками.

6.4.3 Химический способ воздействия на УСП рекомендуется применять при длительном периоде снеготаяния, имеющем место при незначительных положительных температурах воздуха в начале весеннего периода с целью уменьшения толщины УСП, ускорения ликвидации снежного наката и уплотненного снежного покрова, используя химические реагенты (хлорид натрия, кальция, магния, их смеси и др.) в твердом или смоченном виде, а также комбинированные ПГМ (пескосоляные смеси с различным соотношением песка и соли). Нормы распределения химических и комбинированных ПГМ по поверхности УСП могут быть приняты с учетом положений, представленных в [3]. При использовании комбинированных ПГМ для ликвидации УСП массовая доля химических реагентов должна быть не менее 10%.

В случае использования химического способа воздействия на УСП при невысоких отрицательных температурах воздуха (до -5 °C) удаление снежного наката включает следующие технологические операции:

• распределение химических реагентов по поверхности снежного наката с расходом 150 — 200 г/м2 или иным, устанавливаемым в зависимости от толщины удаляемого слоя УСП, согласно [3];
• выдержку в течение 6 — 8 часов, обеспечивающую проникновение частиц реагента внутрь ледяного слоя, частично плавящего кристаллы льда и значительно разрушающего структуру снежного наката на УСП;
• разрушение наката (льдоскалывающими) машинами и механизмами и окончательная очистка дорожного покрытия проезжей части, обочин и элементов обустройства* от остатков снежно-ледяных отложений.

При более низких температурах удаление снежного наката производится послойно (с толщиной слоев 15 — 20 мм) с предварительной обработкой каждого слоя химическим реагентом по норме 200 — 300 г/м2 и выдержкой до 1 часа после россыпи реагента.

Требования к химическим ПГМ, применяемым для ликвидации уплотненного снежного покрова представлены в Приложении Е.

6.4.4 Химико-механический (комплексный) способ ликвидации уплотненного снежного покрова в весенний период рекомендуется использовать при длительном периоде снеготаяния.

При данном способе наряду с механическим способом воздействия на УСП рекомендуется применение химических реагентов (хлорид натрия, кальция, магния, их смесей) в твердом или смоченном виде, или комбинированных ПГМ (пескосоляных смесей с различным массовым соотношением песка и соли, принимаемым с учетом температуры воздуха, толщины УСП и рекомендаций, указанных в [3]).

После разрыхления УСП при воздействии химических противогололедных реагентов и проезжающего автотранспорта в течение 2 — 3 часов, образующаяся рыхлая масса (шуга) убирается последовательными проходами плужных снегоочистителей.

Эффективность действия химических или комбинированных ПГМ повышается, если они распределяются по уплотненному снежному покрову, спрофилированному и разрыхленному зубчатыми ножами.

Для повышения эффективности и уменьшения расхода хлоридов на поверхности снежного наката рекомендуется предварительно устраивать продольные канавки (бороздки) глубиной до 2 — 5 см и шириной 2 см на расстоянии одна от другой 6 см. Продольные канавки (бороздки) устраивают отвалами, оборудованными зубчатыми ножами, используя дорожные машины и механизмы, указанные в Приложении Г. Распределенные ПГМ в основном собираются в канавках (бороздках) и быстро разрушают снежный накат, который затем убирается плужно-щеточными машинами, при этом расход хлоридов снижается на 30 — 40%.

6.4.5 Распределение противогололедных материалов при удалении уплотненного снежного покрова в весенний период рекомендуется осуществлять комбинированными дорожными машинами (в том числе малогабаритными, используемыми при удалении УСП на элементах обустройства* и в труднодоступных местах), оборудованными распределителями ПГМ.

Окончательное удаление уплотненного снежного покрова на автомобильных дорогах с асфальтобетонным покрытием рекомендуется производить с использованием щеточного оборудования комбинированных дорожных машин (в том числе малогабаритных).

7. Рекомендации по оценке качества работ при содержании автомобильных дорог общего пользования с асфальтобетонным покрытием под уплотненным снежным покровом

7.1 Оценку качества работ (услуг) при содержании автомобильных дорог с асфальтобетонным покрытием под УСП рекомендуется осуществлять в рамках операционного и приемочного контроля работ (услуг) при формировании, уходе и ликвидации УСП.

7.1.1 Оценку качества работ (услуг) по содержанию автомобильных дорог под УСП в рамках операционного контроля рекомендуется осуществлять ответственному лицу, выполняющим данные работы (услуги).

Результаты операционного контроля эксплуатационного состояния УСП подлежат занесению в «Журнал наблюдений за состоянием уплотненного снежного покрова (УСП) на автомобильной дороге» (Приложение Д) и учитываются при назначении мероприятий по содержанию УСП, отражаемых в «Журнале производства работ по содержанию автомобильных дорог в зимний период» по форме, установленной Федеральным дорожным агентством.

7.1.2 Оценку качества работ (услуг) по содержанию автомобильных дорог под уплотненным снежным покровом в рамках приемочного контроля рекомендуется осуществлять, как правило, не реже одного раза в месяц, в соответствии с требованиями [5].

7.1.3 Оценку качества работ (услуг) по содержанию автомобильных дорог с асфальтобетонным покрытием под уплотненным снежным покровом рекомендуется осуществлять путем сопоставления фактических показателей эксплуатационного состояния УСП с допустимыми значениями эксплуатационных показателей, указанными в Приложении А.

7.2 Рекомендуемые способы оценки эксплуатационного состояния автомобильных дорог с асфальтобетонным покрытием под уплотненным снежным покровом.

7.2.1 К эксплуатационным показателям, подлежащим учету при оценке уровня содержания УСП и приемочном контроле качества работ (услуг) по содержанию УСП, рекомендуется относить толщину снега (рыхлого талого или уплотненного) и уплотненного снежного покрова.

7.2.2 Предельные значения толщины снежного покрова (рыхлого, талого или уплотненного) при допустимом уровне содержания автомобильной дороги, эксплуатируемой в зимний период под УСП, представлены в Приложении А.

Толщину снежного покрова (рыхлого, талого или уплотненного) рекомендуется измерять при помощи измерительной линейки по ГОСТ 427.

Простейшим способом определения толщины снежного покрова (рыхлого, талого или уплотненного) является устройство лунки шанцевым инструментом (лопата, лом, топор) в измеряемом слое снега (УСП).

Толщину снежного покрова (рыхлого, талого или уплотненного) в границах каждой полосы движения проезжей части рекомендуется измерять в 3 лунках, устроенных на УСП в поперечном створе (по отношению к оси дороги), из которых две — в колеях наката, а одна — между колеями наката, на равном расстоянии от них.

Рекомендуемое количество створов на протяжении одного километра полосы движения — 3 - 5 створов. Толщина УСП в границах одного километра полосы движения может быть рассчитана как среднее арифметическое значение, полученное по измеренным значениям толщины УСП на данном километре.

Толщину снежного покрова (рыхлого, талого или уплотненного) на обочинах, тротуарах, пешеходных и велосипедных дорожках, заездных карманах, посадочных площадках, площадках отдыха и стоянках рекомендуется измерять в 3 характерных точках в границах 1 м2 площади элемента. В пределах одного элемента, такого как: заездной карман, посадочная площадка, площадка отдыха и стоянка для транспортных средств, рекомендуется выбирать не менее трех квадратов площадью в 1 м2, удаленных друг от друга на расстоянии 2 — 10 м. Количество квадратов площадью в 1 м2, используемых для оценки толщины снега (рыхлого, талого или уплотненного) на протяжении одного километра таких элементов как: обочина, тротуар, пешеходная и велосипедная дорожка, рекомендуется принимать равным 3 — 5 квадратов. Толщина снега рассчитывается как среднее арифметическое значение, полученное по измеренным значениям.

Высоту, ширину снежных валов и длину разрывов между ними измеряют рулеткой по ГОСТ 7502, расстояние до них дорожным измерительным колесом (курвиметром).

7.2.3 Оценку продольной и поперечной ровности асфальтобетонного покрытия автомобильной дороги (участка дороги), эксплуатация которой(го) в зимний период предусматривается с наличием на покрытии УСП, рекомендуется осуществлять (как и для автомобильных дорог, эксплуатируемых в зимний период без УСП) при ежегодной периодической диагностике, выполняемой вне зимнего периода.

7.2.4 Результаты оценки продольной и поперечной ровности асфальтобетонного покрытия автомобильных дорог, полученные при ежегодной диагностике, подлежат учету с целью планирования мероприятий по улучшению эксплуатационного состояния асфальтобетонных покрытий, реализуемых при подготовке к зимнему периоду (в том числе и мероприятий по ограничению скорости движения, обусловленных несоответствием показателей ровности асфальтобетонного покрытия нормативным требованиям) как на дорогах, эксплуатируемых зимой без УСП, так и с УСП. Способы оценки продольной и поперечной ровности асфальтобетонных покрытий, рекомендуемые для использования при проведении ежегодной периодической диагностики, отражены в ОДН 2018.0.006-2002 [6].

При планировании мероприятий по улучшению эксплуатационного состояния асфальтобетонных покрытий, реализуемых при подготовке к зимнему периоду (в том числе и мероприятий по ограничению скорости движения, обусловленных несоответствием показателей ровности асфальтобетонного покрытия нормативным требованиям) рекомендуется учитывать предельные значения показателей продольной ровности асфальтобетонных покрытий проезжей части, допустимые из условия обеспечения безопасности дорожного движения.

7.2.5 Показатели продольной и поперечной ровности асфальтобетонного покрытия проезжей части не рекомендуется включать в перечень показателей эксплуатационного состояния, учитываемых при оценке уровня содержания УСП и приемочном контроле качества работ (услуг) по содержанию автомобильных дорог, эксплуатируемых в зимний период под УСП.

7.2.6 К показателям, косвенно, характеризующим ровность поверхности УСП, подлежащим учету при оценке уровня содержания УСП и приемочном контроле качества работ (услуг) по содержанию УСП, рекомендуется относить:

• глубину колеи в УСП;
• предельные размеры выбоин (глубину, длину и ширину) в УСП;
• предельную площадь отдельных возвышений и углублений (неровностей) поперечного профиля поверхности УСП.

Предельные значения указанных эксплуатационных показателей при допустимом уровне содержания автомобильной дороги, эксплуатируемой в зимний период под УСП, представлены в Приложении А.

7.2.7 Глубину, длину и ширину выбоин на УСП рекомендуется измерять измерительными линейками по ГОСТ 427-75 и рулетками по ГОСТ 7502-98 с использованием рейки с клиновым промерником по ГОСТ 30412-96. За глубину выбоины на УСП принимают максимальное расстояние по вертикали от нижней грани рейки, уложенной на поверхности УСП над выбоиной, до его дна.

7.2.8 Площадь отдельной выбоины и отдельных возвышений поперечного профиля поверхности УСП рекомендуется определять по площади, описанного вокруг выбоины или возвышения прямоугольника со сторонами, измеренными параллельно и перпендикулярно оси дороги, с использованием измерительной линейки по ГОСТ 427, рулетки по ГОСТ 7502 и рейки по ГОСТ 30412 (с уровнем и клиновым промерником).

7.2.9 Глубину колеи на УСП рекомендуется измерять измерительной линейкой по ГОСТ 427 с использованием рейки по ГОСТ 30412. Измерение колеи производится по каждой полосе движения на характерном участке длиной не более 100 м, на протяжении которого (по визуальной оценке) параметры колеи примерно одинаковы. Измерение колеи в границах характерного участка рекомендуется осуществлять в 3 — 5 поперечных створах, расположенных на равном расстоянии друг от друга. Глубину колеи измеряют в наиболее глубоком месте каждого створа. За глубину колеи в результате измерений принимается максимальное расстояние по вертикали от нижней грани рейки, уложенной на колею перпендикулярно оси дороги, до ее дна. Глубину колеи рекомендуется определять, как среднее арифметическое значение, рассчитанное с учетом значений максимальной глубины колеи, оцениваемой в створах характерного участка. Количество характерных участков, назначаемых для оценки колеи на УСП в границах километровой длины полосы движения, может устанавливаться при визуальном осмотре УСП, вскрывшего наличие участков с величиной колеи, превышающей допустимые значения, указанные в Приложении А.

7.2.10 Плотность УСП не рекомендуется относить к показателям эксплуатационного состояния, подлежащим учету при оценке состояния УСП и качества работ (услуг) по содержанию автомобильных дорог с асфальтобетонным покрытием, эксплуатируемых под УСП.

Вместе с тем в рамках операционного контроля технологических процессов по формированию, уходу и ликвидации УСП, осуществляемого ответственным лицом, выполняющим данные работы (услуги), с целью оптимизации указанных процессов измерение плотности УСП может быть осуществлено с использованием плотномеров-снегомеров или стандартных металлических режущих колец, соответствующих ГОСТ 5180-84.

При отсутствии стандартного набора колец, соответствующих требованиям ГОСТ 5180-84, возможно использование металлического кольца произвольного диаметра, которое погружают в снег (лед), затем подсекают снизу лопатой, вынимают и взвешивают. Плотность (\gamma) принимают равной величине отношения веса вырезанного снега (P) в граммах к занимаемому снегом внутреннему объему кольца (V) по формуле:

\gamma = \frac{P}{V} ,\text{г}/\text{см}^{3}.

Плотность снежно-ледяных отложений может быть также определена по величине отношения объема воды (приведенного к ее весу, в граммах), образовавшейся после таяния пробы снега, к объему кольца (V) в см3.

7.2.11 Ширину снегоочистки дорожного покрытия под УСП рекомендуется измерять светодальномером с использованием отражателя или дорожным измерительным колесом (курвиметром).

7.2.12 Сцепные свойства поверхности УСП рекомендуется определять в соответствии с положениями, указанными в «Методических рекомендациях по контролю и повышению сцепных качеств дорожных покрытий в зимнее время», разработанных Московским Государственным автомобильно-дорожным институтом).

7.3 Рекомендации по оценке уровня зимнего содержания автомобильной дороги под УСП

7.3.1 Уровень содержания дороги определяют при оценке качества работ (услуг) по содержанию автомобильной дороги с асфальтобетонным покрытием, эксплуатируемой в зимний период, как под УСП, так и без УСП.

Оценку уровня зимнего содержания автомобильной дороги (участка дороги), эксплуатируемой(го) под УСП, рекомендуется осуществлять с учетом степени соответствия фактических значений показателей эксплуатационного состояния проезжей части, обочин и элементов обустройства* значениям, приведенным в Приложении А и установленным из условия обеспечения допустимого уровня содержания, характеристика которого указана в таблице 1.

Таблица 1

Характеристики уровней содержания автомобильных дорог

Допустимый уровень содержания автомобильной дороги (участка дороги) с асфальтобетонным покрытием, рекомендуемый при ее (его) эксплуатации с УСП, предопределен высокой вероятностью изменения эксплуатационного состояния УСП под воздействием метеорологических факторов и транспорта, обуславливающей необходимость ограничения допустимого уровня интенсивности и безопасной скорости движения, согласно положениям п. 5.3.4 и рекомендациям, указанным в п. 8.

7.3.2 Оценку фактического уровня содержания автомобильной дороги под УСП, рекомендуется проводить, как правило, ежемесячно в соответствии с [5], учитывая требования к значениям показателей эксплуатационного состояния конструктивных элементов, устанавливаемые при допустимом уровне содержания, указанные в Приложении А.

7.3.3 Результаты оценки уровня содержания автомобильной дороги, эксплуатируемой под УСП, рекомендуется отражать в формах, установленных в [5], в том числе: промежуточной и итоговой ведомости оценки уровня содержания автомобильной дороги; Акте приемки работ с оценкой уровня содержания автомобильной дороги; Акте оценки уровня содержания автомобильной дороги.

8. Рекомендации по обеспечению безопасности дорожного движения на автомобильных дорогах под уплотненным снежным покровом

8.1 С целью обеспечения безопасности дорожного движения, безопасности выполнения работ (оказания услуг), информирования участников дорожного движения на автомобильной дороге, эксплуатируемой под УСП, рекомендуется:

• устанавливать информационные щиты, отражающие начало и протяженность дороги (участка дороги), эксплуатируемой(го) при наличии УСП;
• устанавливать дорожные знаки на максимальной высоте (из разрешенных допусков по ГОСТ Р 52289-2004), с учетом положений п. 5.3.4, п. 5.4.3 и схемой организации дорожного движения на период эксплуатации дороги под УСП, согласованной и разрешенной к производству работ в соответствии с действующим законодательством;
• устанавливать указательные вехи;
• осуществлять выполнение работ (оказание услуг) по содержанию автомобильной дороги с УСП в соответствии со схемами обеспечения безопасности и ограждения мест производства дорожных работ, разработанными согласно [7].

8.2 Рекомендации по установке дорожных знаков на автомобильных дорогах (участках дорог), эксплуатируемых под УСП

Применение технических средств организации движения следует осуществлять на основании проектов (схем) организации дорожного движения, разработанных в соответствии с правилами подготовки проектов и схем организации дорожного движения, утвержденными приказом Министерства транспорта Российской Федерации от 17 марта 2015 г. № 43.

При использовании в период эксплуатации дороги (участка дороги) под УСП схем организации дорожного движения, ориентированных на установку дополнительного комплекта дорожных знаков (3.24 «Ограничение максимальной скорости», 1.15 «Скользкая дорога» (совместно с 8.1.1 «зона действия»), 3.25 «Конец ограничения максимальной скорости»), по завершении периода эксплуатации дороги (участка дороги) под УСП необходимо демонтировать или зачехлить (плотной тканью, скрывающей маркировку знака) не актуальные для весенне-летне-осеннего периода дорожные знаки.

8.3 Рекомендации по установке указательных вех автомобильных дорогах (участках дорог), эксплуатируемых под УСП

8.3.1 С целью обозначения границ (бровки) земляного полотна на автомобильной дороге (участке дороги), эксплуатируемом под УСП, рекомендуется устанавливать указательные вехи вдоль бровки земляного полотна: на прямых участках — через 100 м, на кривых в плане малого радиуса — через 30 — 35 м (в том числе на участках с барьерным ограждением), а также в начале и конце искусственных сооружений, у водопропускных труб и в местах, создающих препятствие в работе дорожной техники.

Указательные вехи рекомендуется устанавливать на откосах насыпей на расстоянии от бровки земляного полотна около 25 см.

Поврежденные (утраченные) вехи должны быть восстановлены, а по окончании периода эксплуатацию дороги под УСП должны быть убраны в сроки, указанные в проекте содержания, но не позднее 5 суток с момента обнаружения повреждения (утраты) вехи или после ликвидации УСП по окончании периода эксплуатации дороги под УСП.

Указательные вехи рекомендуется изготавливать из пластиковых труб диаметром 3 — 3,5 см или из дерева диаметром 2 — 2,5 см. Рекомендуемая длина вехи должна составлять 2,5 м (2 м высота над уровнем полотна и 0,5 м для ее заделки в грунте или снегу). На верхней части указательной вехи общей длиной 100 см рекомендуется попеременно наклеивать светоотражающую пленку белого и красного цвета (рисунок 2) или окрашивать попеременно через 20 см черной и белой краской.

Рисунок 2 — Зимняя указательная веха (рекомендуемый вариант)

8.4 Рекомендации по обеспечению безопасности движения и ограждению мест производства дорожных работ на автомобильных дорогах под уплотненным снежным покровом

8.4.1 При выполнении дорожных работ (оказании услуг) по содержанию автомобильной дороги с асфальтобетонным покрытием с уплотненным снежным покровом места производства работ (оказания услуг) рекомендуется ограждать в соответствии со схемами обеспечения безопасности движения и ограждения мест производства дорожных работ [7].

8.4.2 Утвержденная схема ограждения мест производства работ (оказания услуг) по содержанию автомобильной дороги, эксплуатируемой под УСП должны быть переданы организацией-исполнителем в подразделения Госавтоинспекции на региональном или районном уровне, осуществляющие федеральный государственный надзор в области безопасности дорожного движения на данном участке.

8.4.3 Перед началом выполнения работ (оказания услуг) по содержанию автомобильных дорог с уплотненным снежным покровом рабочие и машинисты дорожных машин должны быть ознакомлены со схемой организации движения и ограждения места производства работ, с порядком движения дорожных машин и транспортных средств в местах разворота, въездах и съездах, местах складирования материалов и хранения инвентаря.

Рабочие, выполняющие дорожные работы, должны быть обеспечены специальной одеждой (жилетами) ярко-оранжевого цвета (далее сигнальная одежда) и другими средствами индивидуальной защиты.

8.4.4. При неблагоприятных и опасных метеорологических явлениях дорожные работы (услуги) по содержанию УСП выполняют в соответствии с требованиями национальных стандартов, устанавливающих требования к охране труда и технике безопасности в зоне производства работ, и с учетом обеспечения безопасного и бесперебойного движения по автомобильной дороге.

Приложение А

ТРЕБОВАНИЯ К СОСТОЯНИЮ УСП В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ <*>

Эксплуатация автомобильных дорог (участков дорог) под УСП рекомендуется при интенсивности движения до 1500 физических единиц транспортных средств в сутки и уровне загрузки движением менее 0,7.

На проезжей части мостовых сооружений УСП не допускается.

Эксплуатация автомобильной дороги под УСП в зимний период может быть, как в части дорог с эксплуатационным состоянием асфальтобетонного покрытия не требующего ограничения скорости движения, так и требующего ограничения скорости движения из условия обеспечения безопасности движения.

Предельные значения показателей продольной ровности асфальтобетонных покрытий проезжей части при допустимом уровне содержания устанавливаются в соответствии с положениями п. 7.2.3 и п. 7.2.4.

Поверхность уплотненного снежного покрова в процессе эксплуатации должна иметь обтекаемую форму, а предельные значения показателей эксплуатационного состояния (при допустимом уровне содержания УСП) должны соответствовать значениям, указанным в табл. А.1.

Поверхность уплотненного снежного покрова должна обеспечивать требуемые по условию безопасности движения сцепные свойства (шероховатость), обеспечиваемые путем профилирования (с использованием отвалов с сетчатыми, зубчатыми или шипованными ножами) и/или распределения фрикционных материалов, с учетом рекомендаций, представленных в Приложении Г.

На ездовом полотне мостовых сооружений, содержащихся под уплотненным снежных покровом, не должна образовываться ледяная корка.

Рекомендуемые допустимые значения показателей транспортно-эксплуатационного состояния автомобильных дорог под уплотненным снежным покровом представлены в таблице А.1.

Таблица А.1

Предельные значения показателей эксплуатационного состояния УСП и сроки обеспечения их соответствия (в случаях превышения предельных значений) при допустимом уровне содержания <**>

• перед пересечениями в одном уровне, железнодорожными переездами, пешеходными переходами и остановочными пунктами маршрутных транспортных средств на обочинах согласно таблице А.2 - высотой более 0,5 м;
• на участках дорог с ограждениями или повышенным бортовым камнем;
• на тротуарах с их перекрытием более чем на 30% ширины до момента очистки от снега.

Таблица А.2

Требования к размещению снежных валов

Приложение Б

ИЗВЛЕЧЕНИЯ ИЗ ОДМ 218.4.023-2015 «МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ОЦЕНКЕ ЭФФЕКТИВНОСТИ СТРОИТЕЛЬСТВА, РЕКОНСТРУКЦИИ, КАПИТАЛЬНОГО РЕМОНТА И РЕМОНТА АВТОМОБИЛЬНЫХ ДОРОГ» В ЧАСТИ МЕТОДИЧЕСКИХ ПОДХОДОВ К ОЦЕНКЕ ЭФФЕКТОВ

4.2.2.4 Эффект от снижения себестоимости перевозок грузов и пассажиров в год t определяется по формуле

\Delta\text{С}_{at} = \sum_{i = 1}^{n} (C_{ait}^{\text{б}} - \text{С}_{ait}^{\text{п}}), (23)

где C_{ait}^{\text{б}} , \text{С}_{ait}^{\text{п}} — затраты на осуществление перевозок грузов и пассажиров на i-м участке дорожного сооружения (дорожной сети) в базовых и проектных условиях.

Годовые затраты на осуществление перевозок на каждом участке рассчитываются по формуле

\text{С}_{at} = 365 \sum_{j = 1}^{m} N_{jt}(S_{jt}L + S\prime_{jt}t_{t}^{\text{з}}), (24)

где Njt — среднегодовая суточная интенсивность движения автомобилей j-го типа на участке, авт./сут;

L — протяженность участка, км;

Sjt — средняя себестоимость 1 авт.-км пробега автомобилей j-го типа на участке ([4, табл. Г.1, Г.3 Приложения Г]);

t_{t}^{\text{з}} — среднесуточное время задержки одного автомобиля в местах затрудненного проезда на участке, ч;

S\prime_{jt} — затраты на 1 ч простоя автомобиля j-го типа ([4, табл. Г.1, Г.3 Приложения Г]).

Расчетная величина себестоимости пробега j-го типа автомобиля на 1 км в конкретных дорожных условиях находится из следующего выражения

S_{j} = S_{\text{пер}j} + \frac{S_{\text{пост}j} + d_{j}}{V_{j}} , (25)

где Sперj — расчетное значение переменных затрат на 1 км пробега автомобиля j-го типа на участке ([4, табл. Г.1, Г.3 Приложения Г]);

Sпостj — расчетное значение постоянных (не зависящих от пробега) затрат на 1 ч пребывания автомобиля j-го типа в наряде ([4, табл. Г.1, Г.3 Приложения Г]);

dj — часовая заработная плата водителя j-го типа автомобиля с начислениями ([4, табл. Г.1, Г.3 Приложения Г]);

Vj — средняя техническая скорость движения j-го типа автомобиля на участке, км/ч.

Расчетная величина затрат на 1 ч простоя автомобилей j-го типа определяется по формуле

S\prime_{j} = S_{\text{пост}j} + d_{j}. (26)

4.2.2.5 Эффект от сокращения времени пребывания в пути пассажиров в году t определяется по формуле

\Delta P_{t} = \sum_{i = 1}^{n} (P_{it}^{\text{б}} - P_{it}^{\text{п}}), (27)

где P_{it}^{\text{б}} , P_{it}^{\text{п}} — общественные потери, связанные с затратами времени населения на поездки на i-м участке дорожного сооружения (дорожной сети) соответственно в базовых и проектных условиях.

Годовые потери, связанные с затратами времени населения на поездки на каждом участке, рассчитываются по формуле

\text{Р}_{t} = 365C_{t}^{\text{пас}}[N_{t}^{\text{л}}\text{В}^{\text{л}}(\frac{L}{V_{t}^{\text{л}}} + t_{t}^{\text{з}}) + N_{t}^{\text{авт}}\text{В}^{\text{авт}}(\frac{L}{V_{t}^{\text{авт}}} + t_{t}^{\text{з}})], (28)

где C_{t}^{\text{пас}} — средняя величина потерь народного хозяйства в расчете на 1 чел./ч пребывания в пути пассажиров ([4, табл. В.9 Приложения В]);

N_{t}^{\text{л}} , N_{t}^{\text{авт}} — среднегодовая суточная интенсивность движения соответственно легковых автомобилей и автобусов на участке, авт./сут;

Bл, Bавт — среднее количество пассажиров в одном легковом автомобиле и автобусе;

V_{t}^{\text{л}} , V_{t}^{\text{авт}} — скорость движения легковых автомобилей и автобусов на участке, км/ч.

Приложение В

ПРИМЕР РАСЧЕТА ОЦЕНКИ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ПРИ СОДЕРЖАНИИ АВТОМОБИЛЬНЫХ ДОРОГ ОБЩЕГО ПОЛЬЗОВАНИЯ С АСФАЛЬТОБЕТОННЫМ ПОКРЫТИЕМ ПОД УПЛОТНЕННЫМ СНЕЖНЫМ ПОКРОВОМ С УЧЕТОМ УСЛОВИЙ ЭКСПЛУАТАЦИИ

Методические подходы к оценке эффектов от изменения себестоимости перевозок грузов и пассажиров и изменения затрат времени в пути, изложенные в [4], требуют наличия данных о составе потока по маркам транспортных средств. Такие данные могут быть получены в ходе обследования транспортных потоков. В приведенном примере приняты условные данные (табл. В.1).

Таблица В.1

Примерный состав и структура движения по дороге

Источник: [4, табл. И.1 Приложения И].

Показатели себестоимости пробега автотранспортных средств по выбранным маркам транспортных средств представлены в таблице В.2.

Таблица В.2

Показатели себестоимости пробега автотранспортных средств, приведенные к ценам декабря 2013 года

Источник: [4, табл. Г.1 Приложения Г].

Алгоритм расчета суммарной себестоимости пробега с учетом скорости движения по данным таблиц В.4 и В.2 представлен в таблице В.3 <1>.

<1> Структура потока принималась по результатам наблюдений, а распределение по маркам — по данным табл. В.1.

Таблица В.3

Алгоритм расчета суммарной себестоимости пробега с учетом скорости движения

В расчете рекомендуется учитывать среднюю скорость движения, которая определяется как средневзвешенная из допустимых скоростей движения на участках, принятых согласно схеме организации движения, установленной из условий обеспечения безопасности дорожного движения.

Средняя скорость рассчитывается по формуле:

\overline{V} = \frac{\sum_{i = 1}^{N} L_{i}}{\sum^{N} i = 1 \frac{L_{i}}{V_{i}}} ,

где N — количество характерных участков автомобильной дороги с различным скоростным режимом, установленным согласно схеме организации дорожного движения, разработанной из условия обеспечения безопасности движения;

Li — длина i-го участка;

Vi — скорость движения на i-м участке.

С учетом структуры потока (таблица В.1) суммарная себестоимость пробега составит 14432,89 руб. на км при скорости движения 60 км/ч и 13768,91 руб. на км при скорости движения 70 км/ч.

На основании полученных данных с учетом протяженности участка, содержащегося под УСП, и продолжительности зимнего содержания выполняется расчет эффекта от увеличения себестоимости перевозок грузов и пассажиров.

При расчетах необходимо корректировать данные [4] на величину индекса потребительских цен для приведения стоимостных показателей к текущему уровню цен.

Эффект от увеличения времени пребывания в пути пассажиров рассчитывается на основе средней величины потерь пребывания пассажиров в пути (определяется [4]) и данных о составе потока (табл. В.1).

Таблица В.4

Пример расчета оценки экономической эффективности при содержании автомобильных дорог общего пользования с асфальтобетонным покрытием под уплотненным снежным покровом с учетом условий эксплуатации на примере Республики Карелия

<*> Затраты определены на основе результатов эксперимента по зимнему содержанию под УСП.

В приведенном примере получено значение «Э» больше нуля (1747,0), что свидетельствует об экономической эффективности содержания под УСП рассматриваемого дорожного объекта. Экономический смысл «Э» выражается в социально-экономическом эффекте, возникающем для общества, при содержании рассматриваемого объекта под УСП в 1747,0 тыс. руб.

Приложение Г

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ ДОРОЖНОЙ ТЕХНИКИ ПРИ СОДЕРЖАНИИ АВТОМОБИЛЬНЫХ ДОРОГ ОБЩЕГО ПОЛЬЗОВАНИЯ С АСФАЛЬТОБЕТОННЫМ ПОКРЫТИЕМ ПОД УПЛОТНЕННЫМ СНЕЖНЫМ ПОКРОВОМ

Основными дорожными машинами, рекомендуемыми для использования при формировании, содержании (уходе) и ликвидации уплотненного снежного покрова на автомобильной дороге, являются комбинированные дорожные машины (крупно- и малогабаритные) со сменным многофункциональным оборудованием и автогрейдеры, преимущественно, тяжелого или среднего типа, а также колесные трактора с навесными отвалами, с учетом положений таблицы Г.1. При выполнении работ (оказании услуг) по формированию, содержанию (уходу) и ликвидации уплотненного снежного покрова на тротуарах, пешеходных дорожках, посадочных площадках остановок общественного транспорта и т.д. рекомендуется использование малогабаритной техники (тротуароуборочные машины различных модификаций, колесные трактора с плужно-щеточным оборудованием и т.п.). При снегоочистке и планировке рыхлого снежного наката рекомендуется использование комбинированных дорожных машин, оборудованных передним и средним отвалом. Использование среднего отвала позволяет обеспечить выравнивание поверхности УСП и снизить потребность в грейдерной обработке. Наибольшая рабочая ширина среднего отвала зависит от типа комбинированной дорожной машины и может составлять около 2,8 м. Использование среднего отвала замедляет снегоочистку, что следует учитывать при расчете потребности дорожных машин, с учетом нормируемых сроков снегоочистки и маршрутов их движения. Рабочая ширина среднего отвала автогрейдера составляет до 3,5 м, а рабочая скорость автогрейдера до 10 км/час.

Поскольку при планировке снежного наката требуется хорошее сцепление колес с поверхностью УСП, рекомендуется широкое использование автогрейдерами и комбинированными дорожными машинами балласта или цепей противоскольжения.

Условия применения специальных дорожных машин механизмов при содержании автомобильных дорог под уплотненным снежным покровом представлены в таблице Г.1.

Таблица Г.1

Условия применения специальных дорожных машин механизмов при содержании автомобильных дорогах под уплотненным снежным

Для планировки, снегоочистки, повышения сцепных свойств поверхности УСП и ликвидации УСП могут быть использованы колесные трактора, оборудованные сзади навесными отвалами, имеющими гидравлический прижимной механизм. Для придания обтекаемого поперечного профиля УСП и пологих откосов земляного может быть использован легкий откосник, прицепляемый сзади к автотранспорту или колесному трактору.

Типы и технические характеристики базовых машин (тракторов), оборудованных сзади навесными отвалами, представлены в таблице Г.2.

Таблица Г.2

Типы и технические характеристики базовых машин (тракторов), оборудованных сзади навесными отвалами

При планировке, снегоочистке и повышении сцепных свойств снежного покрова рекомендуется использование односторонних и двусторонних ножей размерами 1830 x 155 x 12 мм.

Для планировки, снегоочистки и повышения сцепных свойств поверхности УСП (с наличием стекловидного льда) рекомендуется использование специальных зубчатых и шипованных ножей (рисунок 3). Для планировки, снегоочистки и повышения сцепных свойств УСП, при отсутствии на его поверхности стекловидного льда, рекомендуется использование зубчатых и сетчатых ножей (рисунок 4). При использовании шипованного ножа его шипы должны быть круглыми. С целью лучшего вращения и равномерного снашивания шипов при работе их рекомендуется смазывать. При использовании отвалов с указанными типами ножей поверхность УСП становится частично взрыхленной и покрытой бороздками, что улучшает сцепление колеса автомобиля с поверхностью УСП.

Рисунок 3 — Зубчатый (а) и шипованный (б) ножи для плотных снежно-ледяных отложений

Рисунок 4 — Частый зубчатый (а), сетчатый (б) и сплошной (в) ножи для мягких снежно-ледяных отложений

Сплошным ножом можно профилировать и выполнять очистку от рыхлого снега УСП, при отсутствии на его поверхности стекловидного льда, однако следует иметь в виду, что в этом случае поверхность УСП становится более скользкой, чем при использовании зубчатых, шипованных или сетчатых ножей. В случае использования сплошных ножей, для повышения сцепных свойств поверхности УСП рекомендуется, как правило, распределение фрикционных ПГМ с максимальной нормой распределения, в связи с его скатыванием к кромке УСП.

Угол очистки (острый угол между поперечным направлением дороги и ножом отвала) и угол атаки ножа (угол между поверхностью дороги и ножом отвала) необходимо выбирать в соответствии с инструкциями производителя.

Для автогрейдера среднего типа рекомендуется угол очистки 20 — 45°, для автогрейдеров тяжелого типа 20 — 30°.

Наиболее эффективный угол атаки ножа составляет 50 — 60°, однако, при планировке снежного наката можно увеличить ее скорость, используя угол атаки величиной более 90°.

Необходимое количество используемых для профилирования, снегоочистки и повышения сцепных свойств поверхности УСП комбинированных машин, автогрейдеров и колесных тракторов определяется в соответствии с [8].

Распределение фрикционных материалов по поверхности УСП рекомендуется производить пескоразбрасывателями на базе комбинированных дорожных машин, оборудованных дисковыми или вальцовыми распределителями ПГМ. Полный перечень и технические характеристики комбинированных дорожных машин, оборудованных распределителями ПГМ, приведены в [3] и [9]. Необходимое количество распределителей определяется в соответствии с [8] с учетом марки машины и принятых норм распределения ПГМ, а также в зависимости от расстояния между базами (складами) для хранения ПГМ и нормативного срока ликвидации зимней скользкости.

Помимо использования комбинированных дорожных машин, автогрейдеров и колесных тракторов, оснащенных многофункциональным сменным оборудованием, указанным в таблице Г.1, при ликвидации УСП, имеющего толщину свыше 6 см, рекомендуется использование специальных фрез (льдоскалывателей) типа RAIKO (или иных типов), с шириной фрезерования 1390 — 2650 мм, устанавливаемые как на колесные трактора, так и на иные серии базовых машин. Рабочая скорость фрез типа RAIKO составляет 40 км/ч.

Технические характеристики фрез типа RAIKO, рекомендуемых для ликвидации УСП, имеющего толщину свыше 6 см, представлены в таблице Г.3.

Таблица Г.3

Технические характеристики фрез типа RAIKO

Примечание:

К — серия для установки на комбинированные дорожные машины;

Т — серия для установки на тракторы и погрузчики (фронтальные, экскаваторные);

Р — серия для установки на тракторы и погрузчики (фронтальные, экскаваторные) с конструкцией, дополненной зачистным лезвием для выполнения всего комплекса работ за один проход.

Приложение Д

ЖУРНАЛ НАБЛЮДЕНИЙ ЗА СОСТОЯНИЕМ УПЛОТНЕННОГО СНЕЖНОГО ПОКРОВА (УСП) НА АВТОМОБИЛЬНОЙ ДОРОГЕ (РЕКОМЕНДУЕМАЯ ФОРМА)

Журнал наблюдений за состоянием уплотненного снежного покрова (УСП) на автомобильной дороге ____________________________________ с км _______________________ по км _________________________ в зимний период 201_ г. — 201_ г.

Подрядная организация, выполняющая работы по зимнему содержанию ___________

Исполнитель наблюдений __________________________, ________________________

Приложение Е

ТРЕБОВАНИЯ К ПРОТИВОГОЛОЛЕДНЫМ МАТЕРИАЛАМ ДЛЯ ПОВЫШЕНИЯ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ УСП

Поверхность уплотненного снежного покрова должна обеспечивать требуемые по условию безопасности движения сцепные свойства (шероховатость), обеспечиваемые путем профилирования (с использованием отвалов с сетчатыми, зубчатыми или шипованными ножами) и/или распределения фрикционных материалов, с учетом рекомендаций, представленных в Приложении Г.

Фрикционный противогололедный материал должен:

• повышать шероховатость снежно-ледяных отложений на покрытиях для обеспечения безопасности движения;
• иметь высокие физико-механические свойства, препятствующие разрушению, износу, дроблению и шлифованию противогололедных материалов (ПГМ);
• обладать свойствами, препятствующими увеличению запыленности воздуха и загрязнения придорожной полосы.

К фрикционным противогололедным материалам, используемым при борьбе с зимней скользкостью на поверхности УСП, рекомендуется установить следующие требования:

• повышенное сопротивление сжатию, дроблению, шлифованию и ударным нагрузкам (препятствие измельчению и образованию пылевидных частиц);
• угловатая форма зерен (увеличение сцепления ПГМ с поверхностью дороги и снижение возможности их сноса с проезжей части дороги);
• темный цвет (темный цвет способствует повышению поглощения солнечной энергии (инфракрасные лучи) и помогает закреплению зерен на ледяной поверхности);
• одномерный зерновой состав (равномерное распределение фрикционных материалов уменьшает вероятность повреждения автомобилей и распределительного оборудования при распределении ПГМ);
• размер фрикционных материалов не должен превышать 10 мм;
• содержание глинистых и пылеватых частиц не должно быть более 3% (предотвращение пылимости на автомобильной дороге в весенний период);
• рекомендуемая влажность не более 4 — 5% (предотвращение быстрого смерзания ПГМ).

Фрикционные материалы должны соответствовать нормативным требованиям, установленным в [10] и других нормативных документах по следующим показателям:

• тип;
• внешний вид;
• цвет;
• зерновой состав;
• количество пылеватых и глинистых частиц;
• плотность.

Показатели фрикционных ПГМ, подлежащие оценке на стадии их производства и использования представлены в табл. Е.1.

Таблица Е.1

Показатели фрикционных ПГМ, подлежащие оценке на стадии их производства и использования

Примечание:

1. Знак «+» — испытания проводят; знак «-» — испытания не проводят.

2. Обозначение «тв.» — определяются показатели для твердых ПГМ.

3. Определение указанных показателей осуществляют аттестованные дорожные лаборатории или аккредитованные центры (лаборатории) по испытанию ПГМ.

При разработке местных месторождений, не удовлетворяющих требованиям к фрикционным материалам по их гранулометрии, несортированный фрикционный материал необходимо просеивать с использованием производительных машин и оборудования.

Фрикционные материалы рекомендуется хранить в соответствии с рекомендациями [3].

Места хранения фрикционных материалов рекомендуется располагать на расстояниях, наиболее целесообразных по условиям технологии производства работ и быть хорошо доступными. Рекомендуемые расстояния между местами расположения хранилищ фрикционных материалов не должны превышать 20 км, а рекомендуемый путь от первого хранилища (опорный пункт службы зимнего содержания) до участка распределения материала не должен превышать 4 км.

Для предупреждения смерзания фрикционных материалов, с целью проникновения и закреплению на поверхности УСП фрикционного материала, повышения эффективности его применения для борьбы со стекловидным льдом на поверхности УСП, рекомендуется обработка хлоридами (NaCl) фрикционных материалов в соотношении по массе (1/30 — 1/20).

С целью ликвидации стекловидного льда на поверхности УСП (с целью повышения эффективности работы фрикционных ПГМ) могут быть применены комбинированные противогололедные материалы, содержащие 10 — 20% твердых хлористых солей.

Рекомендуемые показатели фрикционных противогололедных материалов, используемых с целью повышения сцепных свойств и ликвидации стекловидного льда, представлены в таблице Е.2.

Таблица Е.2

Рекомендуемые показатели фрикционных противогололедных материалов

Рекомендуемые нормы расхода фрикционных материалов, назначаемые в зависимости от интенсивности движения, представлены в таблице Е.3.

Таблица Е.3

Рекомендуемые нормы расхода фрикционных материалов (назначаются в зависимости от интенсивности движения)

Нормы расхода фрикционных материалов, рекомендуемые для повышения сцепных свойств поверхности УСП тротуаров и пешеходных дорожек, составляют: не менее 100 г/м2 для щебня 5 — 10 мм и 200 г/м2 — для песка. При ликвидации уплотненного снежного покрова рекомендуется применение твердых химических ПГМ — хлористый натрий, хлористый кальций и другие. При использовании комбинированных ПГМ для ликвидации УСП массовая доля химических реагентов должно быть не менее 10%.

Для повышения эффективности работ по ликвидации УСП твердые химические ПГМ на основе NaCl, рекомендуется смачивать раствором солей (CaCl2, MgCl2). В качестве химических ПГМ могут быть использованы и другие реагенты, рекомендуемые согласно [3], удовлетворяющие требованиям действующих нормативных документов.

Химические противогололедные материалы, применяемые для ликвидации уплотненного снежного покрова на автомобильных дорогах, должны обладать следующими общими свойствами:

• понижать температуру замерзания раствора (точку эвтектики);
• обеспечивать таяние снежно-ледяных отложений на дорожных покрытиях;
• проникать сквозь слои снега и льда, разрушая межкристаллические связи, и снижать силы смерзания слоев отложений с дорожным покрытием;
• не увеличивать скользкость обработанных покрытий, особенно при использовании ПГМ в виде растворов;
• обеспечивать экологическую безопасность, не оказывая вредного влияния на природную среду (растения, вода, почва и др.), металл, бетон, кожу и резину.

БИБЛИОГРАФИЯ

1. «Методические рекомендации по оценке эффективности инвестиционных проектов (вторая редакция)» (утверждены Минэкономики России, Минфином России и Госстроем России 21.06.1999 г. № ВК 477).

2. Периодичность проведения видов работ по содержанию автомобильных дорог общего пользования федерального значения и искусственных сооружений на них, приказ Минтранса России от 01.11.2007 № 157.

3. Руководство по борьбе с зимней скользкостью на автомобильных дорогах (утверждено распоряжением Минтранса России от 16.06.2003 № ОС-548-р).

4. ОДМ 218.4.023-2015 «Методические рекомендации по оценке эффективности строительства, реконструкции, капитального ремонта и ремонта автомобильных дорог».

5. «Порядок проведения оценки уровня содержания автомобильных дорог общего пользования федерального значения».

6. ОДН 2018.0.006-2002 «Правила диагностики и оценки состояния автомобильных дорог».

7. ОДМ 218.6.019-2016 «Рекомендации по организации движения и ограждение мест производства дорожных работ».

8. ОДМ 218.2.018-2012 Методические рекомендации по определению необходимого парка дорожно-эксплуатационной техники для выполнения работ по содержанию автомобильных дорог при разработке проектов содержания автомобильных дорог.

9. ОДМ 218.5.006-2008 «Методические рекомендации по применению экологически чистых антигололедных материалов и технологий при содержании мостовых сооружений».

10. ОДН 218.2.027-2003 «Требования к противогололедным материалам».

Руководитель организации-разработчика ЗАО «НИПИ ТРТИ» Генеральный директор В. Н. Мячин

------------------------------------------------------------------
