ОДМ 218.6.019-2016. Отраслевой дорожный методический документ. Рекомендации по организации движения и ограждению мест производства дорожных работ

(издан на основании Распоряжения Росавтодора от 02.03.2016 № 303-р)

ОДМ 218.6.019-2016

Предисловие

1 РАЗРАБОТАН Федеральным автономным учреждением «Российский дорожный научно-исследовательский институт» (ФАУ «РОСДОРНИИ»).

2 ВНЕСЕН Управлением строительства и эксплуатации автомобильных дорог Федерального дорожного агентства.

3 Рассмотрен ГУОБДД МВД России (письмо от 21.12.2015 № 13/6-9170).

4 ИЗДАН на основании распоряжения Федерального дорожного агентства от 02.03.2016 № 303-р.

5 ИМЕЕТ РЕКОМЕНДАТЕЛЬНЫЙ ХАРАКТЕР.

6 ВВЕДЕН ВПЕРВЫЕ.

1 Область применения

1.1 Настоящий отраслевой дорожный методический документ (далее — методический документ) определяет принципы организации движения транспортных средств, велосипедистов и пешеходов в местах производства дорожных работ, а также обустройства техническими средствами организации дорожного движения и иными направляющими и ограждающими устройствами.

1.2 Рекомендации направлены на обеспечение безопасности дорожного движения, защиту жизни и здоровья граждан, имущества физических и юридических лиц, государственного и муниципального имущества, охрану окружающей среды.

1.3 Настоящий методический документ рекомендуется для применения при выполнении работ по проектированию, строительству, реконструкции, капитальному ремонту, ремонту и содержанию автомобильных дорог, а также других работ, в местах проведения которых возникает необходимость временного изменения движения транспортных, пешеходных и велосипедных потоков.

2 Нормативные ссылки

В настоящем методическом документе использованы нормативные ссылки на следующие документы:

ГОСТ 32757-2014 Дороги автомобильные общего пользования. Временные технические средства организации дорожного движения. Классификация

ГОСТ 32758-2014 Дороги автомобильные общего пользования. Временные технические средства организации дорожного движения. Технические требования и правила применения

ГОСТ 32759-2014 Дороги автомобильные общего пользования. Дорожные тумбы. Технические требования

ГОСТ Р 50597-93 Автомобильные дороги и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения

ГОСТ Р 50971-2011 Технические средства организации дорожного движения. Световозвращатели дорожные. Общие технические требования. Правила применения

ГОСТ Р 51256-2011 Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требования

ГОСТ Р 52282-2004 Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний

ГОСТ Р 52289-2004 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств

ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования

ГОСТ Р 52398-2005 Классификация автомобильных дорог. Основные параметры и требования

ГОСТ Р 52607-2006 Технические средства организации дорожного движения. Ограждения дорожные удерживающие боковые для автомобилей. Общие технические требования

ГОСТ Р 52766-2007 Дороги автомобильные общего пользования. Элементы обустройства. Общие требования

ГОСТ Р 52875-2007 Указатели тактильные наземные для инвалидов по зрению. Технические требования

СП 34.13330.2012 Автомобильные дороги (актуализированная редакция СНиП 2.05.02-85*)

3 Термины, определения и сокращения

В настоящем методическом документе применены следующие термины с соответствующими определениями:

3.1 автомобиль прикрытия: Автомобиль с маркировкой, оборудованный проблесковым маячком желтого или оранжевого цвета, дорожными знаками и другими устройствами.

Примечание — Автомобиль прикрытия оборудуется сертифицированным демпфирующим устройством, имеющим оценку соответствия и одобрения типа транспортного средства с таким устройством.

3.2 временные технические средства организации дорожного движения и ограждения мест производства работ: Технические средства организации дорожного движения, ограждающие и направляющие устройства, средства сигнализации, прочие технические средства, используемые во время проведения работ.

3.3 дорожные работы: Работы, проводимые в пределах полосы отвода автомобильной дороги и в красных линиях и оказывающие влияние на безопасность дорожного движения.

3.4 долговременные работы: Работы по строительству, реконструкции, капитальному ремонту и ремонту автомобильных дорог (стационарные), проводимые на одном месте в сроки, определенные проектом, технологическими картами или другими документами и рассчитанные на срок свыше 24 ч.

3.5 краткосрочные работы: Работы по ремонту и содержанию дорог (стационарные, передвижные), проводимые в течение ограниченного количества часов, но не более 24 ч.

3.6 участок временного изменения движения (согласно ГОСТ 32757-2014 - зона работ (событий)): Участок дороги между первым предупреждающим знаком и знаком, отменяющим ограничения, на котором в связи с производством дорожных работ вводятся изменения в движение транспортных средств, велосипедистов и пешеходов.

3.7 участок проведения дорожных работ: Участок дороги между первым и последним по ходу движения направляющим или ограждающим устройством.

3.8 зона предупреждения: Участок дороги, используемый для предупреждения участников движения о проведении работ, введении ограничения движения или его прекращении.

3.9 зона отгона: Участок дороги, используемый для изменения траектории движения транспортных средств при объезде рабочей зоны.

3.10 продольная буферная зона: Участок дороги, отделяющий транспортные средства от рабочей зоны по пути следования или отделяющий транспортные средства, движущиеся в противоположных направлениях по участку одной полосы.

3.11 поперечная буферная зона: Участок дороги, отделяющий транспортные средства от рабочей зоны вдоль пути следования.

3.12 рабочая зона (согласно ГОСТ 32757-2014 это место производства работ или место событий): Участок дороги или дорожного сооружения, на котором проводятся работы по строительству, реконструкции, капитальному ремонту, ремонту или содержанию автомобильных дорог, размещаются дорожные машины, материалы, механизмы и рабочие.

3.13 зона возвращения (согласно ГОСТ 32757-2014 это зона стабилизации): Участок дороги, предназначенный для возвращения транспортных средств на прежнюю траекторию (полосу/полосы) движения.

3.14 организация-исполнитель: Подрядная организация (предприятие), осуществляющая работы по строительству, реконструкции, капитальному ремонту, ремонту, содержанию автомобильных дорог либо другие виды работ.

3.15 регулировщик: Лицо, наделенное в установленном порядке полномочиями по регулированию дорожного движения с помощью сигналов, установленных Правилами дорожного движения Российской Федерации [1] (далее — Правилами), и непосредственно осуществляющее указанное регулирование.

3.16 Lотг.: Длина зоны отгона.

3.17 Lраб.: Длина рабочей зоны.

3.18 Lв.: Длина отгона в зоне возвращения.

4 Условные обозначения

В настоящем методическом документе применены следующие условные обозначения (таблица 1).

Таблица 1

Временные технические средства организации дорожного движения	Условные обозначения
1	2
Технические средства организации дорожного движения
Дорожная разметка
Демаркированная дорожная разметка
Дорожные знаки
Дорожные знаки, закрытые чехлами
Передвижные светофоры дорожные
Ограждающие устройства
Делиниаторы с пластинами
Временные защитные барьеры Защитные блоки
Буфер дорожный
Заградительное устройство (барьер перильно-стоечный и т.п.)
Направляющие устройства
Конус дорожный
Пластина дорожная
Средства сигнализации
Фонарь вставной в сочетании с защитным блоком
Фонарь вставной в сочетании с пластиной прямоугольной
Дорожные устройства
Комплекс дорожных знаков переносной
Передвижные заградительные знаки
Автомобиль прикрытия
Машина с технологическим оборудованием
Регулировщик
Регулировщик с жезлом (диском с красным сигналом или световозвращателем)
Мостик пешеходный
Мостик пешеходный
Направление движения транспортных средств
Направление движения транспортных средств

Примечание — Номера линий разметки и дорожных знаков приведены по ГОСТ Р 51256-2011 и ГОСТ Р 52290-2004.

5 Общие положения

5.1 Места производства дорожных работ

5.1.1 Местами производства работ на автомобильных дорогах называются участки проезжей части, обочин, откосов земляного полотна, мостов (путепроводов), разделительной полосы, тротуаров, пешеходных и велосипедных дорожек, на которых проводятся работы по строительству, реконструкции, капитальному ремонту, ремонту и содержанию [2], а также другие работы, вызывающие необходимость во временном изменении движения транспортных, пешеходных и велосипедных потоков.

В зависимости от сроков проведения работ различают места производства долговременных и краткосрочных работ.

5.1.2 Для организации и обеспечения безопасности дорожного движения в местах выполнения работ руководствуются соответствующими требованиями технических регламентов, межгосударственных и национальных стандартов, правилами, настоящим методическим документом и другими отраслевыми дорожными методиками по организации и обеспечению безопасности движения на автомобильных дорогах [3].

5.1.3 Работы, проводимые на автомобильных дорогах, планируются таким образом, чтобы:

• продолжительность и протяженность их как можно меньше затрудняли движение транспортных средств, велосипедистов и пешеходов;
• пропускная способность являлась достаточной для пропуска транспортных потоков в рабочей зоне;
• организация движения обеспечивала безопасные условия для движения транспортных средств, пешеходов и велосипедистов;
• обеспечивались безопасные условия труда для людей, осуществляющих работы.

5.1.4 Перед началом проведения работ определяются порядок пропуска транспортных средств, велосипедистов и пешеходов, режимы движения транспортных средств в местах производства работ, обеспечивающие безопасность как участников дорожного движения, так и людей, занятых в производстве.

5.1.5 Организация движения на участках выполнения работ выбирается в зависимости от их длительности, категории автомобильной дороги, сложности дорожных условий, местоположения и длины рабочей зоны, фактической интенсивности движения транспортного потока, ширины проезжей части, закрываемой для движения.

5.1.6 Места производства работ обустраиваются техническими средствами организации дорожного движения, иными направляющими и ограждающими устройствами, средствами сигнализации и прочими средствами, предусмотренными настоящим методическим документом.

5.1.7 Согласно ГОСТ Р 52289-2004 в местах проведения работ применяются технические средства организации дорожного движения, соответствующие ГОСТ Р 50971-2011, ГОСТ Р 51256-2011, ГОСТ Р 52282-2004, ГОСТ Р 52290-2004, ГОСТ Р 52607-2006.

Типы технических средств и ограждающих устройств в местах производства работ выбираются в соответствии с категорией автомобильной дороги, продолжительностью и видом работ, опасностью их места выполнения (наличием неблагоприятных дорожных условий, разрытий, траншей, котлованов) в зависимости от способа пропуска транспортных средств (по проезжей части, обочинам или по специально устраиваемым объездам) в рабочей зоне.

Допускается по согласованию с подразделениями Госавтоинспекции на федеральном уровне в экспериментальных целях в местах производства дорожных работ применять технические средства организации движения, не предусмотренные действующими стандартами (подраздел 4.6 ГОСТ Р 52289-2004) при наличии согласованных и утвержденных в установленном порядке стандартов организаций (технических условий) фирм — изготовителей соответствующей продукции.

На участках проведения работ допускается применять специальные технические средства фиксации нарушений Правил [1], имеющие функции фото-, киносъемки и видеозаписи.

5.1.8 При строительстве, реконструкции, капитальном ремонте, ремонте и содержании автомобильных дорог независимо от форм их собственности для обустройства мест производства работ используются:

• временные дорожные знаки;
• временная разметка проезжей части;
• ограждающие и направляющие устройства;
• средства сигнализации;
• дорожные устройства.

5.1.9 Участок временного изменения движения состоит из пяти функциональных зон, в каждой из которых решаются определенные задачи по организации и обеспечению безопасности движения (рисунок 1):

• зоны предупреждения;
• зоны отгона;
• продольной буферной зоны;
• рабочей зоны;

Зона предупреждения

Начало зоны предупреждения определяется местом установки основного знака 1.25 «Дорожные работы», а ее протяженность — расстоянием от основного предупреждающего знака 1.25 до первого направляющего или ограждающего устройства.

Зона отгона

Перед рабочей зоной в случаях сужения проезжей части обеспечивается плавное изменение траектории движения транспортных средств на протяжении длины зоны отгона Lотг.

Минимальная длина зоны отгона L_{\text{отг}.}^{min} принимается по таблице 2 с учетом ширины проезжей части, закрываемой для движения транспортных средств в рабочей зоне.

Таблица 2

Минимальная длина зоны отгона

<> Значение скорости, устанавливаемое на знаке 3.24 перед началом участка проведения дорожных работ.*

Минимальная длина отгонов съездов (въездов) в случаях устройства временных объездов, проездов через разделительную полосу на участке проведения работ также принимается по таблице 2.

На многополосных и двухполосных дорогах при сохранении числа полос движения, частичном сужении проезжей части для изменения траектории движения транспортных средств минимальную длину зоны отгона рекомендуется принимать равной 0,5L_{\text{отг}.}^{min} .

На двухполосных дорогах при поочередном пропуске встречных транспортных средств по одной полосе длина отгона принимается равной 5 — 10 м при светофорном регулировании или регулировании с помощью регулировщиков, 15 м — с помощью знаков 2.6 и 2.7.

Продольная буферная зона

Длина продольной буферной зоны принимается равной при производстве:

- долговременных работ на многополосных дорогах — не менее 20 м, на двухполосных дорогах — не менее 15 м;

- краткосрочных стационарных работ на многополосных дорогах при длине рабочей зоны менее 30 м — 15 м, при длине рабочей зоны более 30 м — 20 м;

- краткосрочных стационарных работ на двухполосных дорогах при длине рабочей зоны менее 30 м — 10 м, при длине рабочей зоны более 30 м — 15 м.

Если продольная буферная зона попадает на участок с ограниченной видимостью, она продлевается до начала этого участка.

При проведении передвижных дорожных работ длина продольной буферной зоны принимается равной расстоянию от автомобиля прикрытия до машины (механизма), производящей работы.

В продольной буферной зоне не размещаются строительные материалы, техника и рабочие.

Рабочая зона

Длина рабочей зоны определяется с учетом технологии выполнения работ и экономической целесообразности.

Ширина поперечной буферной зоны принимается не менее:

- на дорогах вне населенных пунктов — 0,5 м;

- на дорогах в пределах населенных пунктов — 0,3 м.

При минимальной ширине полосы движения, смежной с рабочей зоной, ширина поперечной буферной зоны принимается равной не менее 0,3 м.

Зона возвращения

Длина зоны возвращения принимается равной расстоянию от конца рабочей зоны до места установки последнего направляющего устройства.

Длина отгона в зоне возвращения на одну полосу движения при производстве долговременных и краткосрочных стационарных работ и длине рабочей зоны более 30 м принимается равной:

- на многополосных дорогах (при ширине полосы 3,75 м) — 30 м;

- на двухполосных дорогах (при ширине полосы 3,5 м) — 20 м.

При проведении долговременных и краткосрочных стационарных работ и длине рабочей зоны менее 30 м (при поочередном пропуске по одной полосе встречных транспортных средств) зона возвращения не оборудуется.

5.2 Организация производства работ

5.2.1 Производство работ начинается организацией-исполнителем при наличии утвержденной и согласованной в порядке, предусмотренном пунктами 5.2.6, 5.2.7, схемы организации движения и ограждения места производства дорожных работ (далее — схема).

5.2.2 Размещение на проезжей части и обочинах оборудования, инвентаря, строительных материалов и дорожных машин осуществляется организацией-исполнителем после полного обустройства участка временного изменения движения всеми необходимыми техническими средствами организации движения, ограждающими и направляющими устройствами в соответствии со схемой.

5.2.3 При выполнении работ строительные материалы, грунт, дорожные машины, механизмы и оборудование размещаются в рабочей зоне или в местах хранения.

5.2.4 В случаях размещения мест хранения строительной техники и материалов в пределах земляного полотна, на велосипедных дорожках и тротуарах места хранения обозначаются как места производства работ в соответствии с проектом организации движения.

5.2.5 Отклонение от схемы, а также применение неисправных технических средств не допускается.

5.2.6 Применяемые при дорожных работах технические средства организации движения, ограждающие и направляющие устройства устанавливаются и содержатся за счет организации-исполнителя.

5.2.7 На участке временного изменения движения постоянные дорожные знаки 1.8, 1.15, 1.16, 1.18 - 1.21, 1.33, 2.6, 3.11 - 3.16, 3.18.1 - 3.25, выполненные на белом фоне, а также знаки, действие которых распространяется на участок выполнения работ, но противоречит временной схеме организации дорожного движения, на период дорожных работ закрываются чехлами или демонтируются.

5.2.8 Установка и демонтаж технических средств организации дорожного движения, ограждающих и направляющих устройств, прочих технических средств, применяемых для обустройства мест производства работ, выполняются организацией-исполнителем.

5.2.9 Расстановка необходимых средств осуществляется непосредственно перед началом производства работ в следующем порядке:

- дорожные знаки;

- дорожные светофоры;

- дорожная разметка;

- направляющие устройства;

- ограждающие устройства.

5.2.10 Первыми устанавливаются дорожные знаки, наиболее удаленные от мест проведения работ, для направления движения, свободного от дорожных работ.

5.2.11 Демонтаж временных технических средств организации дорожного движения, направляющих и ограждающих устройств, прочих технических средств осуществляется незамедлительно после завершения работ в обратной последовательности.

5.2.12 Уполномоченными лицами организации-исполнителя ежедневно перед началом и во время выполнения работ, а также после окончания рабочей смены проверяется наличие и состояние технических средств организации дорожного движения, ограждающих и направляющих устройств, предусмотренных схемой, соответствие видимости дорожных знаков и светофоров требованиям ГОСТ Р 52289-2004, световозвращателей - ГОСТ Р 50597-93. При необходимости заменяются пришедшие в негодность, в том числе по причине несоответствия светотехнических характеристик знаков и разметки ГОСТ Р 50597-93, конусов и пластин - ГОСТ 32758-2014, или устанавливаются отсутствующие средства организации дорожного движения.

5.2.13 Длительность циклов работы передвижных и (или) постоянных светофоров корректируется с учетом неравномерности интенсивности движения в течение суток для исключения формирования очередей транспортных средств из 12 автомобилей и более.

5.2.14 Государственный контроль (надзор) за соблюдением требований обеспечения безопасности дорожного движения в местах производства дорожных работ осуществляется подразделениями ГИБДД. Владельцами автомобильных дорог выполняется контроль соответствия организации движения и ограждения мест производства дорожных работ по утвержденной схеме.

5.3 Информирование участников дорожного движения о производстве дорожных работ и оповещение об изменении маршрута движения

5.3.1 Автотранспортные предприятия, в том числе пассажирские, заблаговременно извещаются владельцем автомобильной дороги о месте и сроках производства дорожных работ в случае устройства объездов или сокращения числа полос движения на ремонтируемом участке.

5.3.2 При необходимости организацией-исполнителем по согласованию с пассажирским автотранспортным предприятием осуществляется перенос остановочных пунктов маршрутных транспортных средств.

5.3.3 Пользователи дороги заблаговременно оповещаются владельцем автомобильной дороги о предстоящих ограничениях движения в местах производства работ, в том числе с использованием средств массовой информации.

5.3.4 При проведении работ по строительству, реконструкции и капитальному ремонту владельцами автомобильных дорог устанавливаются информационные щиты, на которых указывают сведения об объекте строительства (реконструкции, капитальном ремонте), наименование заказчика и организации-исполнителя, фамилию должностного лица, ответственного за проведение работ, номер его служебного телефона, сроки проведения работ. Пример компоновки информационных щитов представлен в приложении А.

5.4 Схемы организации движения и ограждения мест производства работ

5.4.1 Составление схем организации движения и ограждения мест производства работ

5.4.1.2 На схемах указываются:

5.4.2 Согласование и утверждение схем

5.5 Рекомендации по обеспечению безопасности персонала

6 Места производства долговременных работ

6.1 Организация дорожного движения

6.1.5 При необходимости полного закрытия участка:

6.2 Ширина полосы движения в рабочей зоне

6.3 Максимальная скорость

\cdot на автомагистралях при пропуске транспортных средств в рабочей зоне по одной полосе, на многополосных дорогах с разделительной полосой вне населенных пунктов — до 60 км/ч;

\cdot на многополосных дорогах с разделительной полосой в населенных пунктах, на четырехполосных дорогах без разделительной полосы, на трехполосных дорогах при бесконфликтном пропуске транспортных средств встречных направлений, на двухполосных дорогах вне населенных пунктов — до 50 км/ч;

\cdot на трехполосных дорогах при пропуске транспортных средств в рабочей зоне по полосе встречного движения, на двухполосных дорогах в населенных пунктах — до 40 км/ч.

6.3.2 При пропуске транспортных средств в рабочей зоне в местах производства работ на проезжей части по полосам движения с шириной 3 м максимальную скорость движения рекомендуется ограничивать:

\cdot на автомагистралях и многополосных дорогах с разделительной полосой — до 50 км/ч;

\cdot на четырехполосных дорогах без разделительной полосы — до 40 км/ч.

6.3.3 При выполнении работ на обочине или разделительной полосе:

• без уменьшения ширины полосы движения, прилегающей к обочине или разделительной полосе, и без разрытий максимальную скорость движения допускается не ограничивать;
• при уменьшении ширины полосы (полос) движения до 3 м рекомендуется ограничивать максимальную скорость на автомагистралях до 60 км/ч, на многополосных и двухполосных дорогах — до 50 км/ч.

6.3.4 Движение транспортных средств со скоростью менее 40 км/ч на участках проведения работ допускается в исключительных случаях, таких как:

• ограничение видимости;
• неудовлетворительное состояние проезжей части (например, коэффициент сцепления менее 0,3, глубина колеи более 25 мм, повреждения покрытия проезжей части превышают предельно допустимые размеры по ГОСТ Р 50597-93);
• несоответствие продольного уклона, радиуса кривой в плане нормам проектирования;
• условия производства работ или погодные условия не позволяют осуществлять движение с большей скоростью.

6.3.5 Для плавного и безопасного изменения скорости движения транспортных средств перед участком проведения дорожных работ применяется ступенчатое снижение их скорости по ГОСТ 52289-2004.

6.4 Регулирование движения при поочередном пропуске транспортных средств встречных направлений по одной полосе на двухполосных дорогах

6.4.1 Поочередное движение по одной полосе организуется в случае невозможности обеспечить пропуск транспортных средств по существующим полосам движения при уменьшении их ширины в соответствии с пунктом 6.2.1.

В этих случаях встречный разъезд автомобилей по одной полосе регулируется либо при помощи светофоров (рисунки В.3, В.4, В.8), либо знаками 2.6 «Преимущество встречного движения» и 2.7 «Преимущество перед встречным движением» (рисунки В.1, В.2).

6.4.2 Светофорное регулирование в местах производства долговременных работ вводится, если длина участка проведения работ:

• от 50 до 300 м при интенсивности движения менее 250 авт./ч;
• менее 50 м при интенсивности движения от 250 до 500 авт./ч.

Светофоры устанавливаются перед местом сужения дороги, где возможно накопление транспортных средств, ожидающих разрешающего сигнала светофора.

При ручном управлении сигналами светофора регулировщик размещается таким образом, чтобы оба въезда были ему хорошо видны от пульта управления светофорами.

6.4.3 Вместо регулирования встречного разъезда с помощью светофора допускается регулирование регулировщиком. При этом обеспечивается его постоянное присутствие в течение всего срока проведения работ.

6.4.4 Регулирование встречного разъезда с помощью знаков 2.6 «Преимущество встречного движения» и 2.7 «Преимущество перед встречным движением» допускается применять на участках выполнения работ протяженностью менее 50 м с интенсивностью движения менее 250 авт./ч в двух направлениях при условии обеспечения расстояния видимости встречного автомобиля с обеих его сторон согласно СП 34.13330.2012.

6.4.5 При невозможности организации встречного разъезда транспортных средств в соответствии с пунктами 6.4.2 и 6.4.4 пропуск транспортных средств для одного из направлений осуществляется по обочинам или в объезд по существующим дорогам.

6.5 Временные объезды

6.5.1 Объезды участков производства дорожных работ рекомендуется устраивать по возможности короче для уменьшения потерь времени транспортными средствами из-за перепробега и снижения расхода топлива.

6.5.2 На всем протяжении объезда мест проведения работ обеспечивается скорость транспортных средств 50 — 60 км/ч, а в стесненных условиях — не менее 40 км/ч.

6.5.3 Въезд и выезд с основной дороги располагаются на расстоянии 25 — 30 м от границы участка временного изменения движения.

6.5.4 Ширина проезжей части объезда принимается не менее 3,5 м для одностороннего движения, не менее 6 м для двухстороннего движения, продольные уклоны объезда — не более 100‰ , на участках въезда и выезда с основной дороги на объезд — не более 60‰ .

6.5.5 В отдельных случаях (например, при реконструкции дороги, проходящей в глубокой выемке) временные объезды могут устраиваться с двух сторон дороги (для каждого направления движения).

6.5.6 Временные объезды оборудуются необходимыми техническими средствами организации дорожного движения по национальным стандартам.

6.5.7 Эксплуатационное состояние объездов обеспечивается по ГОСТ Р 50597-93.

6.5.8 На период выполнения дорожных работ при пропуске транспортных средств по обочинам или разделительной полосе они при необходимости укрепляются, расширяются или на них устраивается покрытие, аналогичное покрытию проезжей части.

7 Места производства краткосрочных работ

7.1 Общие положения

7.1.1 К местам производства краткосрочных работ относятся:

• стационарные места проведения работ по ремонту и содержанию автомобильных дорог (восстановлению изношенных покрытий, устранению деформаций и повреждений покрытий, ликвидации колей, установке недостающих барьерных ограждений, устранению деформаций и повреждений на укрепленных обочинах и т.п.), выполняемых персоналом с использованием дорожных машин без перемещения;

- передвижные места производства работ по содержанию дорог (нанесению дорожной разметки, очистке проезжей части от мусора, обеспыливанию, планировке откосов насыпей и выемок и т.п.), выполняемых персоналом с использованием дорожных машин в движении.

7.1.2 Продолжительность и протяженность участка проведения краткосрочных работ определяются из условия наименьших помех движению транспортных средств, велосипедистов и пешеходов.

7.1.3 Стационарные работы выполняются в границах одной полосы, ремонтируемый участок которой закрывается для движения. В случае если рабочая зона выходит за существующие границы полосы движения, допускается сокращать ширину смежной полосы до 3 м, обозначая при этом ее границы направляющими устройствами.

Для сокращения задержек транспортных средств выбирается минимальная протяженность закрываемого участка с учетом требований технологии работ.

7.1.4 Схемы составляются в соответствии с настоящим методическим документом с использованием примеров организации движения, приведенных в приложении В.

7.1.5 Краткосрочные работы на дорогах с высокой среднесуточной интенсивностью движения рекомендуется производить в периоды, когда наблюдается снижение фактической интенсивности движения. Работы не рекомендуется выполнять в пиковые часы поездок населения к местам работы и обратно, а также к местам отдыха.

В темное время суток краткосрочные работы допускается проводить при необходимости:

• сохранения или восстановления безопасности дорожного движения (например, ликвидации последствий аварий и стихийных бедствий в их начальных стадиях);

- использования периодов минимальной интенсивности движения.

7.1.6 Временные технические средства организации движения, направляющие и ограждающие устройства в местах производства краткосрочных работ выбираются с учетом категории дороги, местоположения и длины рабочей зоны, дорожных условий.

Краткосрочные работы на проезжей части и обочинах рекомендуется выполнять с использованием автомобиля прикрытия (рисунки В.33 - В.41).

7.1.7 После окончания (завершения всех технологических циклов) краткосрочных работ проезжая часть и обочины освобождаются от дорожных машин, механизмов, инвентаря, направляющих устройств, дорожных знаков, разметки; беспрепятственное движение транспортных средств возобновляется по всей ширине проезжей части.

7.2 Скорость движения транспортных средств

7.2.1 На участках производства стационарных работ на проезжей части рекомендуется ограничивать максимальную скорость движения:

\cdot на автомагистралях и многополосных дорогах с разделительной полосой — до 60 км/ч;

\cdot на двухполосных и многополосных дорогах без разделительной полосы — до 40 км/ч.

7.2.2 При проведении работ на обочине или разделительной полосе без разрытий и уменьшения ширины полосы движения, прилегающей к обочине или разделительной полосе, максимальную скорость движения рекомендуется ограничивать:

\cdot на автомагистралях, а также на многополосных дорогах с разделительной полосой вне населенных пунктов — до 70 км/ч;

\cdot на многополосных дорогах с разделительной полосой в населенных пунктах, на многополосных дорогах без разделительной полосы и на двухполосных дорогах — до 50 км/ч.

В случае уменьшения ширины полосы движения до 3 м рекомендуется ограничивать максимальную скорость:

\cdot на автомагистралях — до 60 км/ч;

\cdot на многополосных и двухполосных дорогах — до 50 км/ч.

7.3 Производство работ на проезжей части

7.3.1 На двухполосных дорогах при длине рабочей зоны более 30 м пропуск транспортных средств встречных направлений осуществляется поочередно по одной полосе с помощью регулировщиков. В этом случае длины зоны отгона и отгона в зоне возвращения принимаются от 5 до 10 м, продольной буферной зоны — 15 м (рисунок В.32).

7.3.2 На многополосных дорогах длины зоны отгона и отгона в зоне возвращения принимаются не менее 15 м, продольной буферной зоны — 20 м (рисунок Б.35). Пропуск транспортных средств осуществляется по свободным полосам движения.

7.4 Средства организации движения и ограждения мест производства дорожных работ

7.4.1 Для ограждения мест производства краткосрочных работ на двухполосных дорогах используются конусы дорожные, на автомагистралях и многополосных дорогах рекомендуется применять направляющие пластины в соответствии с разделом 10.

Установка конусов (пластин) осуществляется на всей длине участка проведения работ в соответствии с таблицей 3 раздела 9.

7.4.2 Временные дорожные знаки применяются в соответствии с подразделом 9.1. Знаки устанавливаются последовательно, начиная с места, наиболее удаленного от рабочей зоны. Порядок установки дублирующих знаков аналогичен порядку установки основных временных знаков и проводится под контролем лица, обеспечивающего безопасность работников от наезда транспортных средств при пересечении ими проезжей части.

7.4.3 Автомобиль прикрытия с включенным проблесковым маячком или комплекс мобильный для дорожных знаков устанавливается внутри огражденного участка на расстоянии от 5 до 10 м до начала рабочей зоны.

Рекомендуется обеспечивать различимость автомобиля прикрытия или комплекса мобильного для дорожных знаков на расстоянии не менее 100 м.

Дорожная машина с технологическим оборудованием устанавливается за рабочей зоной на расстоянии от 3 до 5 м.

При выполнении передвижных работ автомобиль прикрытия двигается вдоль рабочей зоны вслед за дорожной машиной с технологическим оборудованием или вслед за персоналом на расстоянии от 5 до 10 м.

7.4.4 На опасных участках дорог (пункт 5.1.17 ГОСТ Р 52289-2004) для снижения возможности въезда движущихся транспортных средств в рабочую зону и обеспечения безопасности движения участок отгона может огораживаться блоками парапетного типа из полимерного материала.

8 Места производства работ на участках дорог в населенных пунктах

8.1 Организация движения на участках дорог в населенных пунктах осуществляется с учетом преимущества в движении маршрутных транспортных средств.

8.2 Остановочные пункты маршрутных транспортных средств на участках производства долговременных работ для обеспечения безопасных условий движения пешеходов и пассажиров переносятся за его границы. Остановочные пункты временно располагаются на расстоянии от 30 до 40 м до начала зоны отгона и от 15 до 25 м после окончания зоны возвращения и оборудуются дорожными знаками на переносных опорах, обозначающими места остановки маршрутных транспортных средств, и пешеходными переходами. Остановочные пункты дополнительно оборудуются посадочными площадками, а в населенных пунктах — тротуарами.

8.3 Если условия проведения работ вызывают необходимость пропуска пешеходов по проезжей части, устанавливаются временные защитные барьеры или защитные блоки, отделяющие пешеходов от транспортных потоков (рисунок В.7).

8.4 На участках производства долговременных дорожных работ на ограждающие устройства устанавливаются фонари красного или желтого цвета.

8.5 На участках выполнения дорожных работ под путепроводами, эстакадами или в тоннелях фонари включаются круглосуточно. Допускается использовать вместо ограждений автомобили прикрытия с включенными проблесковыми маячками.

8.6 На участках дорог в населенных пунктах при производстве дорожных работ с закрытием движения пешеходов по тротуару устраиваются временные пешеходные переходы за пределами участка проведения работ по ГОСТ Р 52766-2007. Временные пешеходные переходы не устраиваются, если расстояние до следующего существующего перехода составляет менее 150 м.

В случае ремонта пешеходного тоннеля или моста и невозможности пропуска по ним пешеходов мероприятия по их пропуску разрабатываются индивидуально в каждом конкретном случае.

8.7 При выполнении дорожных работ с разрытиями на тротуарах, пешеходных (велосипедных) дорожках устанавливаются пешеходные мостики для пропуска пешеходов (велосипедистов) через траншеи с учетом интенсивности пешеходного (велосипедного) движения.

Мостики оборудуются перильными ограждениями и при необходимости пандусами для проезда велосипедистов и инвалидных колясок, пешеходные проходы при наличии вблизи высотного строительства — защитными козырьками.

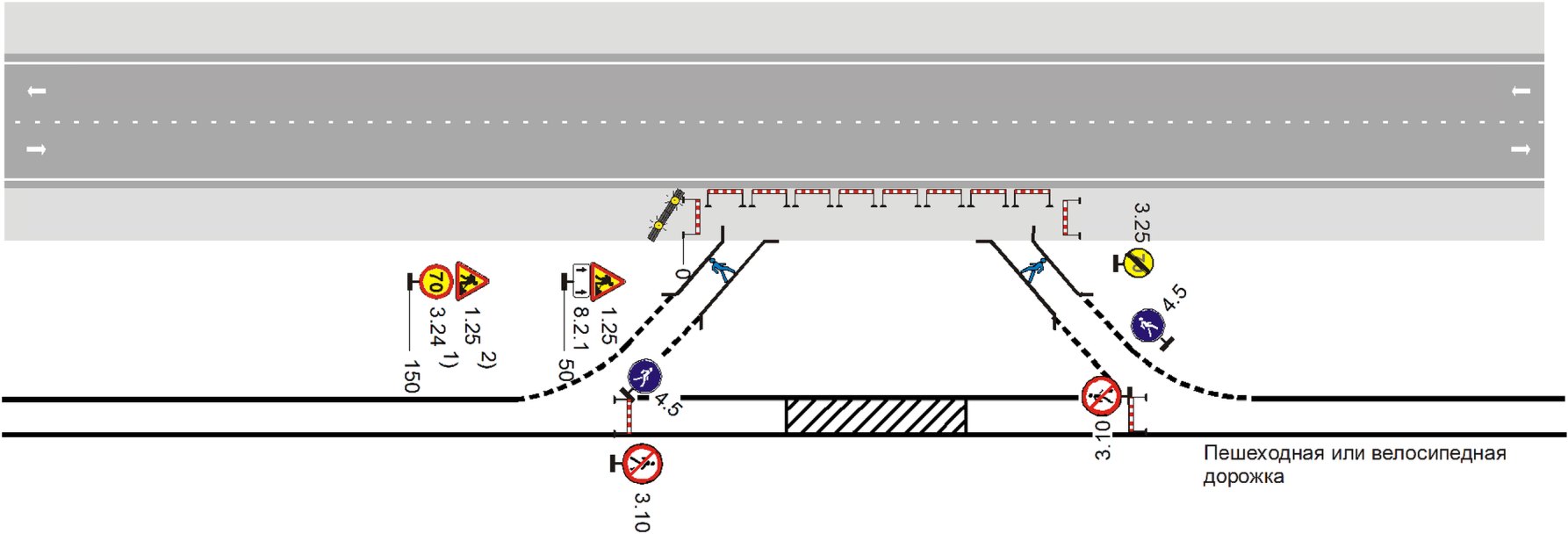

8.8 Пешеходные и велосипедные дорожки по возможности не перекрываются для движения. В случае необходимости сужения дорожек, а также при пропуске пешеходов и велосипедистов по временным мостам обеспечивается минимальная ширина дорожек для:

\cdot пешеходов — 1 м;

\cdot велосипедов без встречного движения — 1 м;

\cdot велосипедов со встречным движением — 1,5 м;

\cdot совмещенного пешеходного и велосипедного движения — 1,5 м.

Край траншеи рекомендуется располагать на расстоянии не менее 0,2 м от края пешеходной или велосипедной дорожки.

9 Временные технические средства организации движения в местах производства дорожных работ

9.1 Дорожные знаки

9.1.1 Общие положения

9.1.1.1 Дорожные знаки по ГОСТ Р 52290-2004 на участках временного изменения движения прочно устанавливаются на опорах, исключая возможность их падения, и размещаются согласно ГОСТ Р 52289-2004 под прямым углом к проезжей части.

Дорожные знаки, изображения которых повреждены и могут неоднозначно трактоваться или если повреждено более 25% поверхности световозвращающей пленки знака, не используются.

9.1.1.2 Установка знаков в местах производства дорожных работ осуществляется по ГОСТ Р 52289-2004 в части типоразмеров знаков, высоты их установки и размещения относительно проезжей части и ремонтируемого участка, удаленности знаков друг от друга, очередности размещения знаков разных групп на одной опоре.

На участках дорог вне населенных пунктов с двумя и тремя полосами движения устанавливаются знаки II типоразмера, с четырьмя и более полосами — III типоразмера, на автомагистралях и опасных участках дорог (при обосновании целесообразности) — IV типоразмера.

9.1.1.3 Рекомендуется устанавливать дорожные знаки таким образом, чтобы их плоскость составляла с поверхностью покрытия угол 90°, а знаков, установленных на раскладных опорах, — от 90° до 100°. При этом не рекомендуется, чтобы элементы раскладной опоры выступали более чем на 20 см за края знака.

9.1.2 Предупреждающие знаки

9.1.2.1 Для предупреждения водителей об имеющейся на участке производства работ опасности применяются предупреждающие знаки.

9.1.2.2 Знак 1.25 «Дорожные работы» устанавливается перед участком дороги, в пределах которого проводятся любые виды работ. Знак рекомендуется устанавливать у начала зоны предупреждения на отдельной стойке.

Если работы ведутся на тротуаре или велосипедной дорожке, то знак устанавливается в случае, когда пешеходы или велосипедисты вынуждены использовать для движения проезжую часть.

В случаях когда расстояние установки знака 1.25 по ГОСТ Р 52289-2004 не может быть соблюдено, его допускается устанавливать на ином расстоянии, указываемом в этом случае на табличке 8.1.1 «Расстояние до объекта».

9.1.2.3 Вне населенных пунктов знак 1.25 устанавливается повторно на расстоянии от 50 до 100 м до начала участка производства работ. В населенных пунктах и вне их в стесненных условиях повторный знак 1.25 устанавливается непосредственно у начала участка выполнения работ.

Повторный знак 1.25 с табличкой 8.1.1 допускается устанавливать между перекрестком и началом опасного участка в случаях, если расстояние между ними составляет от 25 до 150 м вне населенных пунктов и от 25 до 50 м в населенных пунктах.

Таблички 8.1.3 и 8.1.4 «Расстояние до объекта» применяются со знаком 1.25 в местах поворота в сторону участка проведения работ.

В случаях когда необходимо указать протяженность опасного участка, повторный знак 1.25 устанавливается с табличкой 8.2.1 «Зона действия».

9.1.2.4 При производстве краткосрочных работ (например, профилактического осмотра колодцев подземных инженерных сетей, уборке проезжей части и т.п.) допускается установка одного знака без таблички 8.1.1 на переносной опоре на расстоянии от 10 до 15 м от места проведения работ.

Если дорожные работы ведутся на обочине, знак 1.25 применяется с табличкой 8.12 «Опасная обочина».

9.1.2.5 Знаки 1.25, установленные справа от проезжей части, дублируются на дорогах с двумя и более полосами движения в данном направлении. Допускается дублировать знаки и в других случаях, когда это необходимо по условиям обеспечения безопасности дорожного движения (например, при производстве работ на опасных участках дорог или в местах концентрации ДТП).

Если перед участком дороги, на котором проводят дорожные работы, применяются другие знаки, знак 1.25 устанавливается первым по ходу движения, кроме случаев применения вне населенных пунктов знаков 6.19.1 и 6.19.2 «Предварительный указатель перестроения на другую проезжую часть».

9.1.2.6 При регулировании движения на участках производства дорожных работ при помощи светофоров участники движения предупреждаются при помощи знака 1.8 «Светофорное регулирование».

9.1.2.7 Знак 1.15 «Скользкая дорога» применяется в тех случаях, когда возможна повышенная скользкость проезжей части по сравнению с предшествующим участком, вызванная проводимыми работами (например, в результате подгрунтовки ремонтируемого покрытия жидким битумом или дегтем, выноса глины и грязи с примыкающих дорог, по которым устроен объездной маршрут).

9.1.2.8 При наличии дефектов на покрытии проезжей части в зоне проведения дорожных работ (выбоин, уступов от уложенного или снятого слоя покрытия и т.п.), затрудняющих движение транспортных средств, устанавливается знак 1.16 «Неровная дорога».

9.1.2.9 Знак 1.18 «Выброс гравия» устанавливается при устройстве или ремонте гравийных и щебеночных покрытий, поверхностной обработке покрытия и в случаях, когда возможен выброс гравия (щебня) из-под колес автомобиля. Знак убирается после завершения формирования покрытия.

9.1.2.10 Знак 1.21 «Двустороннее движение» устанавливается для предупреждения водителей об участке, на котором вследствие выполнения дорожных работ временно организовано двустороннее движение. Знак устанавливается перед участком дороги (проезжей части) с двусторонним движением в том случае, если ему предшествует участок (проезжая часть) с односторонним движением.

Вне населенных пунктов знак 1.21 устанавливается повторно на расстоянии от 50 до 100 м до начала опасного участка.

9.1.2.11 Знаки 1.20.1 - 1.20.3 «Сужение дороги» устанавливаются в местах производства дорожных работ для предупреждения водителей транспортных средств о сужении проезжей части.

Знаки 1.20.1 - 1.20.3, установленные справа от проезжей части, на дорогах с двумя и более полосами движения в данном направлении дублируются.

9.1.2.12 Знаки 1.34.1 - 1.34.3 «Направление поворота» устанавливаются в местах изменения направления движения транспортных средств.

В зонах отгонов в стесненных условиях рекомендуется устанавливать знаки с двумя стрелами.

9.1.3 Знаки приоритета и запрещающие знаки

9.1.3.1 Для установления очередности движения при поочередном пропуске транспортных средств по одной полосе применяются знаки 2.6 «Преимущество встречного движения» и 2.7 «Преимущество перед встречным движением». Знаки устанавливаются при интенсивности движения, обеспечивающей саморегулирование встречного разъезда и видимости всего участка, согласно пункту 5.4.4.

При недостаточной видимости полосы движения на всем участке проведения работ знаки 2.6 и 2.7 не применяются. В таких условиях движение организуется с помощью светофоров или регулировщиков согласно пунктам 6.4.2, 6.4.3.

9.1.3.2 Знак 2.6 устанавливается, как правило, справа по ходу движения транспортных средств на той стороне, где ведутся ремонтные работы. В этом случае с противоположной стороны устанавливается знак 2.7.

Если сужение проезжей части дороги, вызванное ремонтными работами, происходит с двух сторон, знак 2.6 устанавливается для того направления, откуда следует менее интенсивный транспортный поток.

9.1.3.3 На горизонтальных участках дорог знак 2.6 рекомендуется устанавливать для транспортных средств, движущихся по полосе, сужающейся в зоне производства дорожных работ. На участках дорог с продольным уклоном преимущество предоставляется транспортным средствам, которые движутся на подъем, для них устанавливается знак 2.7.

Знаки устанавливаются непосредственно перед узким участком дороги с его противоположных концов, а знак 2.6 с табличкой 8.1.1 размещается на одной опоре со знаками 1.20.1 - 1.20.3.

9.1.3.4 Знак 3.20 «Обгон запрещен» применяется при сужении проезжей части на участках двух- и трехполосных дорог, когда обгон представляет опасность, ограничена видимость встречного транспортного средства, а также для беспрепятственного вхождения автомобилей в узкое место. При выполнении дорожных работ знаки 3.20, установленные справа от проезжей части, дублируются в соответствии с ГОСТ Р 52289-2004.

9.1.3.5 Ограничение скорости движения с помощью знака 3.24 «Ограничение максимальной скорости» рекомендуется вводить на участке проведения дорожных работ в случаях уменьшения ширины полосы движения, при уменьшении числа полос движения, ограничении видимости, неудовлетворительном состоянии проезжей части, а также для защиты и обеспечения безопасности людей, находящихся рабочей зоне.

При производстве дорожных работ на автомобильной дороге, имеющей две полосы движения и более в данном направлении, знак 3.24 «Ограничение максимальной скорости», установленный справа от проезжей части, дублируется.

9.1.3.6 Знак 3.25 «Конец ограничения максимальной скорости» устанавливается на расстоянии не более 20 м от конца зоны возвращения.

9.1.3.7 Знак 3.27 «Остановка запрещена» рекомендуется устанавливать в случае, если стоящие автомобили могут создать помехи движению, снизить его безопасность, препятствовать выполнению дорожных работ.

9.1.4 Предписывающие знаки и знаки особых предписаний

9.1.4.1 Знаки 4.2.1 - 4.2.3 «Объезд препятствия» применяются для указания направления объезда различного рода ограждений или препятствий, находящихся на проезжей части на ремонтируемом участке.

Знаки 4.2.1 и 4.2.2 также допускается устанавливать для обозначения отклонения траектории движения транспортных средств от препятствия.

9.1.4.2 Знаки 5.15.5 и 5.15.6 «Конец полосы» допускается применять для обозначения изменения числа полос движения перед участком проведения дорожных работ, они устанавливаются у начала временной переходной линии разметки или у первого из направляющих устройств, обозначающих границу отгона полосы.

9.1.4.3 Знак 6.17 «Схема объезда» применяется для указания маршрута объезда участка дороги, временно закрытого для движения, и устанавливается вне населенных пунктов на расстоянии от 150 до 300 м, в населенных пунктах — на расстоянии от 50 до 100 м от перекрестка, где начинается маршрут объезда.

Для указания маршрута движения перед началом объезда по существующей сети дорог знак 6.17 устанавливается перед ближайшим к участку производства дорожных работ перекрестку. На знаке схематично отображается маршрут объезда с указанием населенных пунктов, в которых маршрут изменяет свое направление, или названия улиц, по которым он проходит.

9.1.4.4 В случаях когда движение транспортных средств организуется в объезд по существующей сети дорог либо по специально устроенному объезду, перед началом объезда и перед каждым перекрестком на маршруте объезда устанавливаются знаки 6.18.1 - 6.18.3 «Направление объезда».

9.1.4.5 Знаки 6.19.1 и 6.19.2 «Предварительный указатель перестроения на другую проезжую часть» применяются на дорогах с разделительной полосой для указания направления движения при объезде закрытого для движения участка проезжей части и направления движения для возвращения на проезжую часть, предназначенную для движения в данном направлении.

Знак 6.19.1 с табличкой 8.1.1 устанавливается на расстоянии от 50 до 100 м, а вне населенных пунктов и предварительно — за 500 м до разрыва в разделительной полосе, по которому осуществляется переезд автомобилей на проезжую часть, предназначенную для движения во встречном направлении.

Знак 6.19.2 с табличкой 8.1.1 устанавливается на разделительной полосе на расстоянии от 50 до 100 м до разрыва, по которому осуществляется переезд автомобилей на проезжую часть, предназначенную для движения в данном направлении.

9.1.4.6 В случаях когда по условиям проведения дорожных работ пропуск транспортных средств необходимо ограничить по массе или габариту, устанавливаются знаки 3.11 «Ограничение массы», 3.12 «Ограничение массы, приходящейся на ось транспортного средства», 3.13 «Ограничение высоты», 3.14 «Ограничение ширины», 3.15 «Ограничение длины». Если вблизи места выполнения работ нет объезда, на ближайшем перед ним перекрестке устанавливаются соответствующие запрещающие знаки 3.11 - 3.15 с табличкой 8.1.1 и знак 6.17 «Схема объезда», информирующий о направлении объезда.

Если на ремонтируемом участке дороги по условиям безопасности движения необходимо запретить движение пешеходов, то в начале такого участка и на той стороне дороги, на которой вводят ограничение, устанавливается знак 3.10 «Движение пешеходов запрещено».

9.2 Дорожная разметка

9.2.1 При производстве долговременных работ на участке временного изменения движения применяется дорожная разметка оранжевого цвета согласно ГОСТ Р 51256-2011 и ГОСТ Р 52289-2004.

9.2.2 При нанесении временной разметки устранять постоянную необязательно.

Временная разметка в местах совпадения линий временной и постоянной разметки наносится рядом с постоянной, за исключением разметки пешеходного перехода. Временная разметка пешеходного перехода наносится в случае его переноса или устройства нового пешеходного перехода (рисунки В.9, В.12).

При необходимости (на пересечениях, при изменении направления движения по полосам и т.п.) постоянная разметка удаляется или закрывается.

9.2.3 На автомагистралях и дорогах обычного типа с многополосной проезжей частью совместно с продольными линиями временной дорожной разметки допускается применять световозвращатели по ГОСТ Р 50971-2011.

9.2.4 При проведении краткосрочных работ временная разметка наносится на:

• отфрезерованное покрытие проезжей части (в случае движения по нему в темное время суток) для разделения транспортных потоков встречных направлений;
• пересечениях и примыканиях автомобильных дорог для обозначения границ полос движения при изменении их числа.

9.3 Передвижные дорожные светофоры

9.3.1 Передвижные дорожные светофоры на участках производства дорожных работ применяются в случаях, когда невозможен саморегулируемый встречный разъезд транспортных средств:

• для регулирования движения если пропуск транспортных средств встречных направлений осуществляется поочередно по одной полосе;
• в местах пересечений и примыканий второстепенных дорог на объездах;
• для регулирования движения пешеходов через проезжую часть в случаях направления пешеходного движения на другую сторону проезжей части или если возникают опасные для пешеходов ситуации.

9.3.2 Передвижные дорожные светофоры также могут использоваться в зонах транспортных узлов, особенно в случаях при длительных перерывах в работе уже существующих светофоров вследствие проведения дорожных работ.

9.3.3 Передвижные светофоры устанавливаются по ГОСТ Р 52289-2004, их типы и основные параметры выбираются по ГОСТ Р 52282-2004.

9.3.4 Для каждого направления движения устанавливается как минимум один светофор справа от проезжей части. В особых случаях может возникнуть необходимость в дополнительных светофорах на левой стороне и (или) над проезжей частью.

9.3.5 В местах сужения проезжей части передвижные дорожные светофоры могут устанавливаться на закрытой для движения полосе, которая огораживается в соответствии с рекомендациями раздела 11.

9.3.6 На автомобильных дорогах со светофорным регулированием временную разметку 1.12 (стоп-линию) на узких участках в местах выполнения дорожных работ допускается не наносить.

10 Направляющие устройства

10.1 Общие положения

10.1.1 Направляющие устройства согласно ГОСТ 32758-2014 используются для ограждения участков производства дорожных работ и зрительного ориентирования участников движения (например, для обозначения участков проезжей части, закрытых для движения, и направления их объезда).

Рекомендуется использовать устройства, которые хорошо видны и устойчивы к ветровой нагрузке и опрокидыванию.

10.1.2 Для обеспечения видимости направляющих устройств в темное время суток на них предусматриваются световозвращающие полосы, координаты цветности и коэффициент световозвращения которых рекомендуется принимать как для пленок типа Б или В по ГОСТ Р 52290-2004.

10.1.3 В местах проведения дорожных работ применяются следующие направляющие устройства:

• пластины дорожные (далее — направляющие пластины);
• конусы дорожные.

При производстве краткосрочных работ в светлое время суток установка фонарей на направляющих устройствах не требуется.

10.1.4 Расстояния между направляющими устройствами (пластинами, конусами) в продольном направлении принимаются по таблице 3.

Таблица 3

Максимальные расстояния между направляющими устройствами

Примечание — Направляющие устройства вдоль продольной буферной и рабочей зон при проведении краткосрочных работ и длине рабочей зоны менее 30 м устанавливают с шагом не более 5 м.

10.2. Направляющие пластины

10.2.1 Направляющие пластины рекомендуется применять для изменения траектории движения транспортных средств, разделения транспортных потоков попутных и встречных направлений, а также для ограждения рабочей зоны в местах выполнения краткосрочных работ.

В местах производства краткосрочных работ используются направляющие пластины без делиниаторов.

Для ограждения рабочей зоны котлованов или на пешеходных и велосипедных дорожках пластины не применяются.

Направляющие пластины устанавливаются на утяжеленных опорах и могут быть двух видов (рисунок 2).

Рисунок 2 — Виды (а, б) направляющих пластин

10.2.2 Рекомендуется применять направляющие пластины высотой (без опоры) от 1000 до 1200 мм и шириной от 200 до 250 мм. Пластины большего размера устанавливаются на многополосных дорогах.

При интенсивном движении на участке проведения дорожных работ в начале ограждений или островков для разделения транспортных потоков, а также в других опасных случаях, когда ограждения могут быть своевременно не замечены водителями, рекомендуется устанавливать пластины больших размеров (предупредительные) с односторонними или двухсторонними нисходящими красно-белыми полосами. Рекомендуемый размер предупредительных пластин 2000 x 250 мм для многополосных и иных дорог, 2500 x 500 мм — для автомагистралей.

10.2.3 Применяются пластины с наклонными, под углом 45°, чередующимися световозвращающими полосами белого и красного (оранжевого) цвета шириной 20 см по вертикали.

10.2.4 Направляющие пластины устанавливаются перпендикулярно направлению движения транспортных средств таким образом, чтобы нижний край наклонных полос был направлен в сторону участка проезжей части, по которой разрешено движение.

Направляющие пластины со стрелой в сторону проезжей части рекомендуется применять на автомагистралях.

Расстояние в свету между границей полосы движения или проезжей части и направляющей пластиной принимается не менее 0,25 м.

10.2.5 Если в зоне продольного заграждения предполагается поперечное движение (например, в местах примыкания второстепенной дороги или съезда с главной дороги) или создаются препятствия для пешеходов, между направляющими пластинами дополнительно устанавливаются ограждения барьерного типа.

10.2.6 В исключительных случаях, если пропуск транспортных средств встречных направлений осуществляется по полосам шириной 3 м, для разделения транспортных потоков допускается использовать гибкие сигнальные столбики красного (оранжевого) цвета с сечением в форме кольца диаметром 70 мм и высотой от 500 до 750 мм.

10.3 Конусы дорожные

10.3.1 Конусы дорожные (далее — конусы) применяются на отгоне в зоне возвращения (рисунки В.5, В.14 - В.16, В.17 - В.23) и для ограждения участка проведения краткосрочных работ (рисунки Б.32 - Б.36).

10.3.2 Рекомендуется использовать конусы трех типов (рисунок 3):

• высотой 320 мм (тип I) на всех дорогах при нанесении дорожной разметки;
• высотой 520 мм (тип II) на всех дорогах, кроме автомагистралей;
• высотой 750 мм (тип III) на автомагистралях.

а — тип I; б — тип II; в — тип III

Рисунок 3 — Конусы дорожные

10.3.3 В светлое время суток для ограждения участка производства краткосрочных работ на пешеходных и велосипедных дорожках без разрытия, а также в местах выполнения передвижных работ применяются конусы типа II.

10.3.4 Для ограждения участков проведения дорожных работ при сильном ветре рекомендуется использовать конусы с утяжелителем.

11 Ограждающие устройства

11.1 Общие положения

Для ограждения рабочей зоны, усиления направляющего воздействия и снижения риска возникновения ДТП используются следующие ограждающие устройства:

• сплошные направляющие элементы (делиниаторы, временные защитные барьеры);
• защитные блоки.

11.2 Сплошные направляющие элементы

11.2.1 Делиниаторы

11.2.1.1 Делиниаторы рекомендуется применять вместо направляющих пластин для усиления направляющего и ограждающего воздействия на участках изменения траектории движения транспортных средств и разделения транспортных потоков.

11.2.1.2 Делиниаторы рекомендуется применять двух типов размеров по высоте бордюра: тип I высотой от 25 до 150 мм, в том числе сепараторы по ГОСТ 32758-2014 для изменения траектории движения транспортных средств, тип II высотой от 150 до 250 мм для разделения транспортных потоков (рисунок 4). Применяются делиниаторы шириной не менее 250 мм.

а — тип I; б — тип II

Рисунок 4 — Делиниаторы

11.2.1.3 На боковых поверхностях делиниаторов может наклеиваться светоотражающая лента желтого цвета, обеспечивающая лучшую видимость направления движения как в дневное, так и в ночное время.

На делиниаторы дополнительно устанавливаются пластины размером 500 x 125 мм, оклеенные световозвращающей пленкой.

Расстояние между направляющими пластинами на делиниаторах в населенных пунктах принимается не более 5 м, вне населенных пунктов — 10 м.

11.2.1.4 При применении делиниаторов для разделения транспортных потоков допускается не наносить временную разметку 1.18 или 1.19.

Если делиниаторы устанавливают на расстоянии менее 30 см от временной разметки, ввиду повышенной опасности загрязнения отказываются от устройства временной разметки. В этом случае делиниаторы выполняют функцию временной дорожной разметки, дополнительно их рекомендуется оснащать близко расположенными к проезжей части светоотражающими элементами желтого цвета с интервалом 1 м. При необходимости, например на участке дороги с опасными поворотами, световозвращатели можно устанавливать с интервалом 0,5 — 0,75 м.

11.2.2 Временные защитные барьеры

11.2.2.1 Временные защитные барьеры применяются на автомагистралях и многополосных дорогах вместо направляющих пластин при необходимости усиления ограждающего и направляющего воздействия на участках производства долговременных работ. Они устанавливаются для изменения траектории движения в зоне отгона, разделения транспортных потоков встречного направления по всей длине участка проведения работ и попутного направления, движущихся параллельно рабочей зоне, а также для ограждения рабочей зоны вдоль проезжей части (рисунок 5).

а — высота барьера 50 и 65 см; б — высота барьера 80 см

Рисунок 5 — Временные защитные барьеры

Временные защитные барьеры могут быть бетонными или металлическими минимальной шириной 250 мм.

11.2.2.2 Характеристики временных защитных барьеров из бетона выбираются в зависимости от их назначения по таблице 4.

Таблица 4

<1> В случае если доля тяжелых грузовых автомобилей и автопоездов в составе потока составляет менее 20%, допускается применять временные защитные барьеры с удерживающей способностью от 6,2 до 37 кДж.

<2> Расстояние от ближайшего к проезжей части края барьера до продольной границы рабочей зоны должно быть не менее 45 см и не более 80 см.

Верхние плоскости начального и концевого барьеров понижаются до поверхности дороги под углом 30° — 45°.

11.2.2.3 Временные защитные барьеры оснащаются расположенными близко к земле светоотражающими элементами желтого цвета с интервалом 1 м.

11.3 Защитные блоки

11.3.1 Защитные блоки из полимерного материала

11.3.1.2 Для устройства ограждений рекомендуется использовать блоки красного и белого цвета длиной L от 1200 до 2000 мм и высотой h от 800 до 1000 мм.

Блоки заполняются жидким балластом (в летний период водой, в зимний период соляным раствором) или демпфирующими материалами.

11.3.1.3 При устройстве заграждения из защитных блоков блоки белого и красного цвета чередуются, устанавливаются без разрывов, скрепляются между собой за счет специальных пазов либо при помощи специальных соединяющих устройств.

11.3.2 Защитные блоки парапетного типа

11.3.2.1 Защитные блоки парапетного типа из железобетона (рисунок 7) применяются при необходимости обеспечения повышенного уровня защиты рабочей зоны (например, для предотвращения возможного падения транспортных средств на мостах и подходах к ним, при наличии котлованов, глубоких разрытий и т.п.). Они устанавливаются для поперечного ограждения рабочей зоны и ее ограждения вдоль проезжей части.

Рисунок 7 — Защитный блок парапетного типа

11.3.2.2 Для устройства ограждения рекомендуется использовать блоки длиной от 1500 до 3000 мм, высотой от 600 до 900 мм, удерживающей способностью не менее 130 — 190 кДж.

Блоки могут быть железобетонными или металлическими, устанавливаются без разрывов и скрепляются между собой.

11.3.2.3 Допускается применять защитные блоки специального профиля для разделения транспортных потоков встречных направлений на участках проведения долговременных работ на автомагистралях и многополосных дорогах.

12 Средства сигнализации

12.1 Подвесные и вставные сигнальные фонари по ГОСТ 32758-2014 применяются в сочетании с защитными блоками и вертикальными пластинами.

12.2 Светодиодные (источник питания мощностью 12 В) или ламповые сигнальные фонари предназначены для обозначения мест выполнения работ и световой сигнализации в темное время суток и при недостаточной видимости.

Фонари включают с наступлением вечерних сумерек, в дневное время — при задымлении или тумане, выключают с окончанием утренних сумерек.

12.3 Вставные сигнальные фонари (рисунок 8, а, б), нижняя часть которых оборудована штырем, устанавливают в защитные блоки из полимерного материала, направляющие пластины или конуса дорожные.

Подвесные сигнальные фонари (светодиодные гирлянды) (рисунок 8, в) вешают на блоках парапетных или перильно-стоечных барьерах, для этого в их верхней части предусматривается петля из металла.

12.4 В местах проведения дорожных работ на автомагистралях и многополосных дорогах применяются сигнальные фонари с длиной светофильтра не менее 150 мм.

12.5 Участок производства долгосрочных работ на проезжей части и обочинах обозначается по периметру сигнальными фонарями красного цвета, устанавливаемыми на парапетных блоках с интервалом от 3 до 5 м.

12.6 В местах выполнения долговременных работ при установке направляющих пластин для поперечного заграждения в зонах отгона и ограждения рабочей зоны на каждой пластине устанавливается сигнальный фонарь красного (желтого) цвета.

Если в пределах населенных пунктов необходимо, чтобы сигнальные фонари были более заметными по сравнению с другими источниками света, допускается в порядке исключения использовать на направляющих пластинах сигнальные огни с мигающим желтым светом.

12.7 В местах проведения краткосрочных работ сигнальные фонари применяют, если работы ведутся в темное время суток. При установке конусов для поперечного заграждения в зонах отгона и ограждения рабочей зоны в каждый конус устанавливают сигнальный фонарь красного цвета.

12.8 При поперечном заграждении проезжей части, даже если разрешается проезд для определенных видов транспортных средств, устанавливают на ограждения барьерного типа или направляющие пластины не менее двух фонарей на полосу движения с постоянным сигналом красного цвета.

Сигнальные фонари желтого цвета, работающие в мигающем режиме, допускается устанавливать только на передвижных заградительных знаках.

13 Дорожные устройства

13.1 Буфер дорожный

Рекомендуется применять буферы желтого цвета шириной не более 1200 мм, высотой не более 1300 мм.

13.1.2 В зависимости от расположения буфера на проезжей части для лучшей ориентации водителей на буфер наносится изображение знаков 4.2.1 - 4.2.3 по ГОСТ Р 52290-2004.

13.2 Заградительные устройства

13.3 Комплекс дорожных знаков переносной

13.4 Передвижные заградительные знаки

13.4.2 Передвижные заградительные знаки применяются в местах производства долговременных и краткосрочных работ при закрытии полосы движения для обозначения направления объезда рабочей зоны или перестроения на свободную полосу.

13.4.3 Передвижные заградительные знаки с мигающей стрелой (см. рисунок 12, в) рекомендуется применять на автомагистралях, в местах проведения работ повышенной опасности, на участках дорог со сложными дорожными условиями (например, на кривых в плане радиусом менее 600 м, крутых спусках (подъемах), участках с ограниченной видимостью, участках концентрации ДТП).

13.4.4 Передвижные заградительные знаки устанавливаются в продольной буферной зоне (на обочине в начале отгона или на проезжей части за направляющими устройствами), как правило, на расстоянии от 10 до 12 м до начала рабочей зоны.

13.5 Мостик пешеходный

Мостик пешеходный применяется для пропуска пешеходов и велосипедистов через разрытия тротуаров, пешеходных и велосипедных дорожек при невозможности организации движения пешеходов по временному пути в обход места разрытия.

13.6 Автомобиль прикрытия

13.6.1 Автомобиль прикрытия с рекомендуемой маркировкой по ОСТ 218.011-99 [6] применяется при производстве краткосрочных работ (рисунок 13).

13.6.2 На задней части автомобиля прикрытия размещаются дорожные знаки 4.2.1 - 4.2.3, 1.25, 3.24. Допускается применять знаки 4.2.1 - 4.2.3 со световой индикацией.

13.6.3 Автомобиль прикрытия устанавливается на полосе движения или на обочине (в зависимости от места выполнения работ) в начале буферной зоны, по ходу движения, параллельно оси проезжей части, чтобы максимально закрыть зону проведения работ и работающих в ней людей от транспортных средств, двигающихся по смежным полосам.

13.6.4 При производстве краткосрочных передвижных работ автомобиль прикрытия располагается на расстоянии 10 — 15 м за машиной с технологическим оборудованием или до первого направляющего устройства по ходу движения при нанесении разметки.

13.7 Регулирование дорожного движения с помощью регулировщиков

13.7.1 Для регулирования дорожного движения в местах проведения дорожных работ регулировщик обеспечивается дисковым жезлом (рисунок 14) с красным сигналом (световозвращателем), отличительным знаком или повязкой с литерой «Р» (регулировщик), свистком, громкоговорителем, а также рацией для связи с другим регулировщиком в случае, если регулирование осуществляется двумя регулировщиками.

13.7.2 Для регулирования дорожного движения в местах выполнения дорожных работ используются два основных метода — регулирование движения двумя регулировщиками и регулирование движения одним регулировщиком.

13.7.3 В случае регулирования дорожного движения двумя регулировщиками их местоположение определяется началом и концом места проведения дорожных работ. При большой протяженности участка производства работ для исключения несогласованных действий регулировщики оснащаются рациями для согласования этих действий.

Расстояние между регулировщиком и местом проведения дорожных работ принимается из условия обеспечения остановки транспортного средства без экстренного торможения в зависимости от скорости движения, разрешенной на данном участке.

13.7.4 Расстояние от регулировщика до начала рабочей зоны рекомендуется принимать по таблице 5.

Таблица 5

Рекомендуемое расстояние от регулировщика до начала рабочей зоны

13.7.5 Регулирование дорожного движения одним регулировщиком допускается в случаях, если:

• видимость регулировщика обеспечена с обоих концов рабочей зоны;
• работы проводятся в светлое время суток, вводятся ограничения по скорости.

В этих случаях регулировщик размещается на противоположной стороне от рабочей зоны или же в том месте, где он хорошо виден с обоих направлений движения.

14 Транспортные средства в местах производства работ по ремонту и содержанию дорог

14.1 Транспортные средства оборудуются специальными световыми сигналами (проблесковыми маячками) желтого или оранжевого цвета в соответствии с требованиями подраздела 8.2 ГОСТ 31544-2012.

14.2 При производстве передвижных краткосрочных работ при необходимости допускается устанавливать дорожные знаки непосредственно на дорожные машины и машины с технологическим оборудованием (спереди или сзади).

14.3 Знаки размещают в соответствии с требованиями пункта 5.1.8 ГОСТ Р 52289-2004. Расстояние от нижнего края знака до поверхности дорожного покрытия принимается равным от 0,6 до 1,5 м.

14.4 При выборе типоразмера знаков для установки на дорожные машины и машины с технологическим оборудованием рекомендуется по возможности использовать наибольший типоразмер, при этом края дорожных знаков не должны выступать за габаритную ширину машины. Способ крепления знаков на машину выбирается из условия обеспечения при движении автомобиля стабильного положения знаков в вертикальной плоскости.

14.5 Элементы конструкции технологического оборудования, выступающие при движении транспортного средства за его габаритную ширину более чем на 0,4 м слева и (или) справа от внешнего края габаритных огней или выступающие за габаритную длину более чем на 1 м спереди и (или) сзади, рекомендуется окрашивать полосами в соответствии с требованиями подраздела 6.1 ГОСТ 31544-2012, обозначать световозвращателями или габаритными фонарями в соответствии с требованиями подраздела 8.3 ГОСТ 31544-2012.

14.6 Для освещения рабочей зоны при работе технологического оборудования в темное время суток транспортные средства оборудуются дополнительными фарами освещения рабочей зоны в соответствии с подразделом 8.4 ГОСТ 31544-2012.

А.1 Компоновочные размеры информационных щитов и надписей на них определяются по ГОСТ Р 52290-2004.

Пример компоновки информационного щита приведен на рисунке А.1, ориентировочные размеры щитов в зависимости от размера прописных букв — в таблице А.1.

Рисунок А.1 — Пример компоновки информационного щита (размеры даны в миллиметрах)

Таблица А.1

Лицевые поверхности информационных щитов рекомендуется изготовлять из световозвращающих пленок типа В по ГОСТ Р 52290-2004.

Рисунок В.7 — Двухполосная дорога. Рабочая зона производства

<2> В населенном пункте знак 1.25 устанавливается на расстоянии 50 — 100 м)

(<1> При ширине полосы движения 3 м применяется ступенчатое ограничение максимальной скорости до 40 км/ч согласно пункту 5.4.22 ГОСТ Р 52289-2004)

(<1> При ширине полосы движения 3 м применяется ступенчатое ограничение максимальной скорости движения до 40 км/ч согласно пункту 5.4.22 ГОСТ Р 52289-2004)

(<1> На дороге обычного типа знак не ставится.

<2> При ширине полосы движения 3 м максимальная скорость движения ограничивается до 50 км/ч)

(<1> На дороге обычного типа знак не ставится.

<2> При ширине полосы движения 3 м максимальная скорость движения ограничивается до 50 км/ч)

(<1> На дороге обычного типа знак не ставится.

<2> При ширине полосы движения 3 м максимальная скорость движения ограничивается до 50 км/ч)

(<1> На дороге обычного типа знак не ставится.

<2> При ширине полосы движения 3 м максимальная скорость движения ограничивается до 50 км/ч)

(<1> На дороге обычного типа знак не ставится.

<2> При ширине полосы движения 3 м максимальная скорость движения ограничивается до 50 км/ч)

(<1> На дороге обычного типа знак не ставится.

<2> При ширине полосы движения 3 м максимальная скорость движения ограничивается до 50 км/ч)

(<1> На дороге обычного типа знак не ставится.

<2> При ширине полосы движения 3 м максимальная скорость движения ограничивается до 50 км/ч)

(<1> На дороге обычного типа знак не ставится.

<2> При ширине полосы движения 3 м максимальная скорость движения ограничивается до 50 км/ч)

(<1> На дороге обычного типа знак не ставится.

<2> При ширине полосы движения 3 м максимальная скорость движения ограничивается до 50 км/ч)

(<1> На дороге обычного типа знак не ставится.

<2> На дороге обычного типа максимальная скорость движения ограничивается до 50 км/ч)

(<1> На дороге обычного типа знак не ставится.

<2> На дороге обычного типа максимальная скорость движения ограничивается до 50 км/ч)

(<1> На дороге обычного типа знак не ставится.

<2> На дороге обычного типа максимальная скорость движения ограничивается до 50 км/ч)

(<1> На дорогах обычного типа знак не ставится.

На дорогах без разделительной полосы ограничение максимальной скорости:

<2> 70 км/ч.

<3> 50 км/ч.

<4> 40 км/ч.

<5> Знак устанавливается перед участками дорог, на которых возможен выброс гравия, щебня и т.п. из-под колес транспортных средств)

(<1> Знак устанавливается перед участками дорог, на которых возможен выброс гравия, щебня и т.п. из-под колес транспортных средств)

(<1> На многополосных дорогах знак не ставится.

<2> Знак устанавливается перед участками дорог, на которых возможен выброс гравия, щебня и т.п. из-под колес транспортных средств)

<1> На дорогах обычного типа знак не ставится.

<2> На дорогах обычного типа ограничение максимальной скорости до 50 км/ч.

<3> Знак устанавливается перед участками дорог, на которых возможен выброс гравия, щебня и т.п. из-под колес транспортных средств)

<1> На дорогах обычного типа знак не ставится.

<2> На дорогах обычного типа максимальная скорость ограничивается до 50 км/ч.

<3> Знак устанавливается перед участками дорог, на которых возможен выброс гравия, щебня и т.п. из-под колес транспортных средств)

«Утверждаю» _______________________ (Руководитель дорожного предприятия) «__» _______________ 20 г.

Название организации _________________________________________

Название объекта _____________________ КМ __ ПК __ КМ __ ПК __

Вид и характер дорожных работ ________________________________

Сроки исполнения работ _______________________________________

Ответственный за проведение дорожных работ ___________________

Составитель схемы:

Должность ____________________________________________________

Фамилия ______________________________________________________

Телефон ______________________________________________________

Рисунок В.42 — Схема организации движения и ограждения места производства дорожных работ на полосе движения двухполосной дороги с пропуском транспортных средств в обоих направлениях по свободной полосе

БИБЛИОГРАФИЯ

ОКС

Ключевые слова: места производства дорожных работ, краткосрочные работы, долгосрочные работы, схемы производства дорожных работ, временные технические средства организации дорожного движения, направляющие ограждающие устройства
