ОБЩИЕ ПРОИЗВОДСТВЕННЫЕ НОРМЫ РАСХОДА МАТЕРИАЛОВ В СТРОИТЕЛЬСТВЕ

СБОРНИК 12

МОНТАЖ СБОРНЫХ И УСТРОЙСТВО МОНОЛИТНЫХ ЖЕЛЕЗОБЕТОННЫХ И БЕТОННЫХ КОНСТРУКЦИЙ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ

Разработаны институтом «Оргэнергострой» Минэнерго СССР (инженеры А.С. Коровин, Л.П. Нажесткина), Казахским филиалом и Ленинградским отделением института «Гидропроект» имени С.Я. Жука Минэнерго СССР (инженеры Э.К. Соколов, Б.В. Матасов) под методическим руководством ЦНИИЭУС Госстроя СССР.

Согласованы Госстроем СССР и утверждены приказом Минэнерго СССР для применения в системе министерства.

Введение норм в действие в других министерствах (ведомствах) должно быть оформлено соответствующим приказом без дополнительного согласования с Госстроем СССР.

Для инженерно-технических работников строительных, комплектующих, нормативно-исследовательских, проектно-технологических и проектных организаций.

Замечания и предложения направлять в институт «Оргэнергострой» по адресу: 113105, г. Москва, М-105, Варшавское шоссе, 17 и копии — в ЦНИИЭУС Госстроя СССР: 117832, ГСП-1, г. Москва, В-331, пр. Вернадского, 29.

Редактор — инж. Ю.Ф. Кудрявцев (Госстрой СССР).

ОБЩАЯ ЧАСТЬ

1. Производственные нормы расхода материалов разработаны в соответствии с «Положением о производственном нормировании расхода материалов в строительстве» (СНиП 5.01.18-86) исходя из требований правил производства работ, предусмотренных СНиПом, и рациональной организации труда.

Нормы разработаны с учетом применения материалов, качество которых соответствует требованиям стандартов и нормативных документов.

2. Производственные нормы предназначены для:

определения нормативной потребности в материальных ресурсах, необходимых для выполнения заданного объема работ;

обеспечения строительных участков, бригад, отдельных рабочих материальными ресурсами в соответствии с нормативной потребностью;

определения экономии или перерасхода материалов путем сопоставления фактического и нормативного их расхода;

премирования работников организаций за экономию материальных ресурсов;

обеспечения контроля за правильностью списания материалов на себестоимость строительно-монтажных работ;

разработки сметных норм расхода материалов.

3. Нормами учтены: чистый расход, трудноустранимые потери и отходы материалов, образующиеся в пределах строительной площадки, при транспортировании материалов от приобъектного склада до рабочего места, при обработке материалов, а также в процессе выполнения работ.

4. В производственных нормах не учтены:

потери и отходы материалов при их транспортировании от поставщика до приобъектного склада;

материалы, используемые для отработки технологии производственных процессов (материалы, необходимые в соответствии с технологическими условиями для испытания готовых изделий, для отладки технологии производственных процессов, машин, агрегатов, для оборудования стендов, технологической оснастки, ремонтно-эксплуатационных нужд).

5. В случаях улучшения технологии, повышения уровня организации труда, изменения свойств и видов материалов, позволяющих уменьшить их расход на единицу продукции, производственные нормы подлежат пересмотру.

6. В производственных нормах приведена характеристика материалов, которая влияет на числовые значения норм. Полная (ассортиментная) характеристика потребляемых материалов должна определяться по проектным данным применительно к условиям строительства конкретного объекта.

7. При разработке норм Сборника учтена технология выполнения работ, предусмотренная СНиП 3.01.01-85 «Организация строительного производства», СНиП 3.03.01-87 «Несущие и ограждающие конструкции», СНиП 3.07.01-85 «Гидротехнические сооружения речные», СНиП III-IV-80* «Техника безопасности в строительстве».

8. Нормами настоящего Сборника учтен расход материалов на первоначальную установку конструкций.

Материалы, детали и конструкции, нормы расхода которых обозначены звездочкой (*), подлежат разборке и частичному или полному возврату. Объем возвращаемых материалов в зависимости от количества оборотов и величины трудноустранимых отходов и потерь должен указываться в проектах производства работ либо на возврат составляются местные нормы, которые утверждаются главным инженером строительно-монтажной организации.

Расчет возврата лесоматериалов определяется в соответствии с табл. 001 и примером, приведенным ниже.

Количество оборотов опалубки	Трудноустранимые отходы и потери лесоматериалов на каждый оборот опалубки, %
	5			10
	Коэффициенты
	отпуска на первоначальное устройство опалубки	списания на дрова после последнего оборота	возврата годных лесоматериалов	отпуска на первоначальное устройство опалубки	списания на дрова после последнего оборота	возврата годных лесоматериалов
1	1	0,59	0,41	1	0,612	0,388
2	0,525	0,32	0,205	0,55	0,356	0,194
3	0,367	0,23	0,137	0,4	0,271	0,129
4	0,288	0,185	0,103	0,325	0,228	0,097
5	0,24	0,158	0,082	0,28	0,202	0,078
6	0,208	0,14	0,068	0,25	0,185	0,065
7	0,186	0,127	0,059	0,229	0,174	0,056
8	0,169	0,118	0,051	0,212	0,165	0,047
9	0,156	0,11	0,046	0,2	0,157	0,043
10	0,145	0,104	0,041	0,188	0,151	0,037
11	0,136	0,099	0,037	0,181	0,146	0,035
12	0,129	0,095	0,034	0,175	0,143	0,032
13	0,123	0,092	0,031	0,169	0,139	0,03
14	0,118	0,089	0,029	0,164	0,136	0,028
15	0,113	0,086	0,027	0,16	0,134	0,026
16	0,109	0,083	0,026	0,156	0,132	0,024
17	0,106	0,082	0,024	0,153	0,13	0,023
18	0,103	0,08	0,023	0,15	0,128	0,022
19	0,1	0,078	0,022	0,147	0,127	0,02
20	0,097	0,077	0,02	0,145	0,126	0,019

Количество оборотов опалубки	Трудноустранимые отходы и потери лесоматериалов на каждый оборот опалубки, %
	15			20
	Коэффициенты
	отпуска на первоначальное устройство опалубки	списания на дрова после последнего оборота	возврата годных лесоматериалов	отпуска на первоначальное устройство опалубки	списания на дрова после последнего оборота	возврата годных лесоматериалов
1	1	0,633	0,367	1	0,655	0,345
2	0,575	0,392	0,183	0,6	0,428	0,172
3	0,433	0,311	0,122	0,467	0,352	0,115
4	0,363	0,27	0,093	0,4	0,314	0,086
5	0,32	0,247	0,073	0,36	0,291	0,069
6	0,292	0,231	0,061	0,333	0,276	0,057
7	0,271	0,219	0,052	0,314	0,265	0,049
8	0,256	0,21	0,046	0,3	0,257	0,043
9	0,0244	0,203	0,041	0,289	0,251	0,038
10	0,235	0,198	0,037	0,28	0,246	0,034
11	0,227	0,194	0,33	0,273	0,242	0,031
12	0,22	0,189	0,031	0,266	0,237	0,029
13	0,215	0,187	0,028	0,261	0,234	0,027
14	0,211	0,185	0,026	0,257	0,232	0,025
15	0,206	0,182	0,024	0,253	0,23	0,023
16	0,203	0,18	0,023	0,25	0,228	0,022
17	0,2	0,179	0,022	0,247	0,227	0,2
18	0,197	0,177	0,02	0,244	0,225	0,019
19	0,195	0,176	0,019	0,242	0,224	0,018
20	0,193	0,175	0,018	0,24	0,223	0,017

Нормы расхода, в которых определена величина возврата, приводятся в таблицах Сборника в виде дроби, где над чертой указывается первоначальный расход материалов и под чертой — величина возврата.

Определение расхода и возврата разбираемых материалов в зависимости от количества оборотов и величины трудноустранимых отходов и потерь при каждом обороте должно определяться исходя из расчетных норм оборачиваемости — для лесоматериалов см. табл. 001 и пример расчета.

Расчетные нормы оборачиваемости указываются в проекте производства работ либо составляются местные нормы, которые утверждаются главным инженером строительной организации.

Пример расчета. Требуется определить расход лесоматериалов при бетонировании блока высотой 3 м площадью опалубливаемой поверхности 200 м2.

В соответствии с ППР принята деревянная разборно-переставная щитовая опалубка с креплением деревянными формами-подкосами с утвержденными на строительстве 10-кратной оборачиваемостью и 10% трудноустранимыми отходами и потерями на каждый оборот опалубки.

Согласно табл. 008 для первоначального устройства опалубки на 1 м2 опалубки, соприкасающейся с бетоном, требуются:

щиты опалубки — 1 м2;

фермы-подкосы:

доски 50 мм — 0,031 м3,

доски 25 мм — 0,009 м3;

прочие детали:

брусья 150 x 150 мм — 0,0029 м3 при возврате 0,028 м3,

доски 50 мм — 0,0015 м3 при возврате 0,0014 м3,

доски 40 мм — 0,0019 м3 при возврате 0,0018 м3.

С учетом оборачиваемости опалубки и величины трудноустранимых потерь принимаем по табл. 001 коэффициенты:

отпуска на первоначальное устройство — 0,188;

списания на дрова после последнего оборота — 0,151;

возврата годных материалов — 0,037.

Перемножая указанные коэффициенты на общую первоначальную потребность, определяем расчетный расход лесоматериалов (табл. 001.1).

Таблица 001.1

Материал	Единица измерения	Расход материалов
		без учета оборачиваемости и потерь		с учетом оборачиваемости и потерь
		норма на 1 м2 опалубки, соприкасающейся с бетоном	на объем работ	отпуск на первоначальное устройство	списание на дрова после последнего оборота	возврат годных лесоматериалов
Щиты опалубки	м2	1	200	37,6	30,2	7,4
Фермы-подкосы:
доски 50 мм	м3	0,031	6,2	1,16	0,93	0,23
доски 25 мм	«»	0,009	1,8	0,34	0,27	0,07
Прочие детали:
брусья 150 x 150 мм	«»	0,0029 --------- 0,0028	0,58 ------ 0,56	0,109 ------- -	- -------- 0,085	- ------ 0,02
доски 50 мм	«»	0,0015 --------- 0,0014	0,3 ------ 0,28	0,056 ------- -	- -------- 0,04	- ------ 0,01
доски 40 мм	«»	0,0019 --------- 0,0018	0,38 ------ 0,36	0,071 ------- -	- -------- 0,054	- ------- 0,013

9. В нормах настоящего Сборника расход материалов дан для производства работ в летнее время. Дополнительный расход материалов, связанный с производством работ в зимнее время, определяется по местным нормам применительно к объекту строительства и месту работы методами технического нормирования в зависимости от условий производства работ.

10. Нормами предусмотрена ручная электродуговая сварка металлических конструкций и арматуры.

Электроды, применяемые для сварки, объединены по маркам в 5 групп в зависимости от коэффициентов расхода электродов.

Нормы расхода электродов в таблицах Сборника даны для электродов IV группы. При применении электродов других групп табличные нормы расхода следует умножать на величину переходного коэффициента по табл. 002.

Группа электродов	Коэффициент		Марки электродов
	расхода	переходной
I	1,4	0,824	ДСК-50, СМ-11, ВСЦ-3
II	1,5	0,882	РБУ-5, ЗЧО-3, ОЭС-6
III	1,6	0,941	УОНИ-13/65, УОНИ-13/55У
IV	1,7	1	МР-3, АНО-4, УОНИ-13/55, РБ4-4, УОНИ-13/45
V	1,8	1,059	ОММ-5, ВСЦ-5, ЦМ-7

11. В Сборнике в гр. «материал» помимо расхода материалов указаны изделия и детали, необходимые для выполнения указанного строительно-монтажного процесса.

Вид резки	Расход материалов, %
	кислород	горючие материалы
С применением пропан-бутановой смеси	100	100
Керосинокислородная	110	90
Бензинокислородная	110	85

13. Для кодирования норм при применении электровычислительных машин при определении нормативного расхода материалов на выполненный объем работ вводятся коды видов строительно-монтажных работ, коды таблиц и коды строк и граф таблиц сборника норм.

Коды таблиц норм Сборника имеют три знака. Коды видов работ, граф и строк таблиц норм — по два знака. Формула структуры кода укрупненной производственной нормы расхода материалов имеет вид: XX + XXX + XX, где первые два знака соответствуют коду вида строительно-монтажных работ; третий, четвертый и пятый знаки соответствуют коду таблицы, а последние два знака — коду графы таблицы норм. Формула структуры кода элементной производственной нормы расхода материалов имеет вид: XX + XXX + XX + XX, где первые семь знаков соответствуют кодам, упомянутым выше, а последние два знака — коду строки таблицы.

Глава 1. ОПАЛУБОЧНЫЕ РАБОТЫ

Техническая часть

1. Нормы настоящей главы регламентируют расход материалов на устройство и разборку опалубки монолитных бетонных и железобетонных конструкций гидротехнических сооружений.

3. Нормы расхода материалов предусматривают применение для покрытия поверхности опалубки смазочного состава из отработанного машинного масла, мыла и воды в соотношении 1:1:8.

§ 1. УСТРОЙСТВО И РАЗБОРКА ДЕРЕВЯННОЙ СТАЦИОНАРНОЙ ОПАЛУБКИ БЕЗ ОПОРНЫХ КОНСТРУКЦИЙ

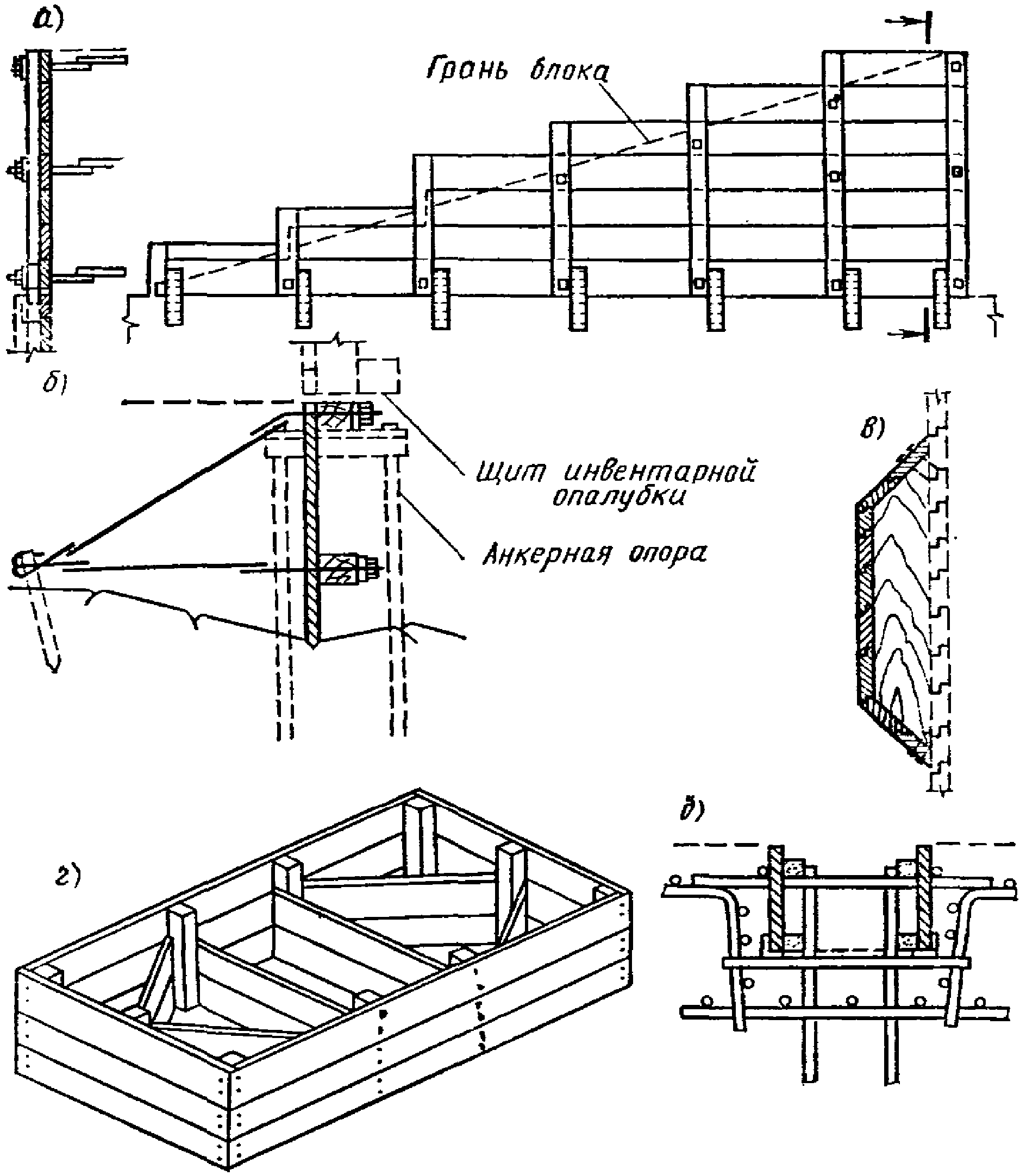

А. ОПАЛУБКА С КАРКАСОМ ИЗ БРУСКОВ

1. Раскрой досок и брусков. 2. Раскрой стали круглой на анкеры (код графы 02) и на тяжи. 3. Установка элементов опалубки. 4. Крепление элементов обшивки гвоздями. 5. Установка изготовленных опалубочных щитов. 6. Соединение элементов крепления электросваркой. 7. Нанесение смазочного состава на обшивку щитов. 8. Разборка опалубки по элементам. 9. Срезка шпилек (код графы 01).

основанием; в — штрабная вертикального сопряжения массивов;

д — для накладных частей и пропуска арматуры

Нормы на 1 м2 поверхности опалубки,

Материал	Единица измерения	Простые массивные блоки	Сопряжения со скальным основанием	Код строки
Бруски, мм:
100 x 150	м3	-	0,0643 --------- 0,0604	01
75 x 100	«»	0,0173 --------- 0,0167	-	02
Доски 32 мм	«»	0,0417 --------- 0,0398	0,0335 --------- 0,0332	03
Сталь круглая, мм:
32	кг	-	2,76	04
18	«»	-	10	05
12	«»	3,65	-	06
Крюки из стали круглой 18 мм	«»	-	2,86	07
Шпильки из стали круглой, мм:
20 x 800	«»	-	5,65	08
12 x 350	«»	1,11	-	09
Гайки:
М20	«»	-	0,183*	10
М12	«»	0,056*	-	11
Шайбы квадратные толщиной, мм:
5	«»	-	0,516*	12
3	«»	0,234*	-	13
Гвозди строительные 100 x 4 мм	«»	0,37	0,549	14
Электроды Э42	«»	0,132	0,391	15
Кислород	л	11,86	24,5	16
в том числе для разборки	«»	7,9	-	17
Смесь пропан-бутановая	«»	1,12	2,18	18
в том числе для разборки	«»	0,75	-	19
Состав смазочный	кг	0,325	0,325	20
Код графы		01	02	21

Примечание. При одновременной установке инвентарной опалубки на опалубку сопряжения со скальным основанием для устройства анкерных опор дополнительно расходуются следующие материалы: сталь угловая 50 x 50 x 5 мм — 1,42 кг, сталь круглая 32 мм — 8,8 кг, электроды Э42 — 0,225 кг, кислород — 33,2 л, смесь пропан-бутановая — 3,07 л на 1 м2 поверхности опалубки сопряжения со скальным основанием.

Б. ШТРАБНАЯ ОПАЛУБКА

Состав рабочих операций

1. Установка штрабного щита на основной щит. 2. Крепление щита гвоздями. 3. Нанесение смазочного состава на обшивку щита. 4. Разборка щита по элементам.

1. Раскрой досок и брусков. 2. Крепление элементов обшивки гвоздями. 3. Нанесение смазочного состава на обшивку короба. 4. Установка опалубочного короба. 5. Разборка опалубки по элементам.

1. Раскрой досок и брусков. 2. Раскрой стали угловой на прогоны, стали круглой на ограничители. 3. Установка элементов опалубки. 4. Нанесение смазочного состава на обшивку опалубки. 5. Срезка выступающих элементов крепления. 6. Разборка опалубки по элементам.

Материал	Единица измерения	Сопряжения массивов		Для закладных частей и пропуска арматуры	Код строки
		вертикальные	горизонтальные
Щиты деревянные:
бруски 50 x 50 мм	м3	0,0004*	-	-	01
доски, мм:
50	«»	0,0174*	-	-	02
32	«»	0,0291*	-	-	03
гвозди строительные 100 x 4 мм	кг	0,422*	-	-	04
Бруски, мм:
75 x 100	м3	-	-	0,0361 --------- 0,035	05
50 x 50	«»	-	0,0026 --------- 0,0025	-	06
Доски, мм:
32	м3	-	0,0582 --------- 0,0551	-	07
25	«»	-	-	0,0261 --------- 0,025	08
Сталь угловая 50 x 50 x 5	кг	-	-	8,85	09
Сталь круглая 12 мм	«»	-	-	4,01	10
Гвозди строительные, мм:
100 x 4	«»	0,078	-	-	11
90 x 3,5	«»	-	0,17	-	12
Электроды Э42	«»	-	-	0,041	13
Электроды Э42А	«»	-	-	0,037	14
Кислород	л	-	-	14,14	15
в том числе для разборки	кг	-	-	5,14	16
Смесь пропан-бутановая	«»	-	-	1,374	17
в том числе для разборки	«»	-	-	0,487	18
Состав смазочный	«»	0,325	0,325	0,325	19
Код графы		01	02	03

Примечание. Штрабная опалубка вертикального сопряжения массивов устанавливается готовым щитом.

§ 2. УСТРОЙСТВО И РАЗБОРКА ДЕРЕВЯННОЙ СТАЦИОНАРНОЙ ОПАЛУБКИ НА ОПОРНЫХ КОНСТРУКЦИЯХ

1. Раскрой досок, брусков, брусьев и бревен (код граф 01, 02). 2. Установка элементов опор и обшивки. 3. Крепление элементов опор (код граф 01, 02) болтами, скобами, строительными гвоздями. 4. Крепление элементов обшивки гвоздями. 5. Крепление обшивки к опорам скобами строительными (код граф 01, 02) или шпильками (код графы 03). 6. Нанесение смазочного состава на обшивку. 7. Разборка опалубки по элементам.

на опорных конструкциях

в — на инвентарных металлических опорах

Материал	Единица измерения	Опоры			Код строки
		деревянные	инвентарные металлические
		Площадь сечения галерей, м2, до
		3	7	7
Инвентарные металлические опоры:
швеллер № 16	кг	-	-	21,8*	01
сталь угловая 90 x 90 x 6 мм	«»	-	-	4,58*	02
сталь листовая 8 мм	«»	-	-	9,84*	03
трубы стальные, мм:
63,5 x 4	«»	-	-	3,09*	04
50 x 5,5	«»	-	-	83,6*	05
сталь круглая 20 мм	«»	-	-	28,3*	06
Шпильки из стали круглой 18 x 270 мм	«»	-	-	1,01*	07
Скобы строительные:
диаметром 12 мм, длиной 200 мм	«»	2,38*	1,52*	-	08
Болты:
М20 x 220	«»	0,087*	-	-	09
М20 x 180	«»	2,58*	-	-	10
Гайки:
М20	«»	0,319*	0,009*	-	11
М18	«»	-	-	0,053*	11
Шайбы квадратные толщиной 5 мм	«»	1,81*	0,0513*	-	12
Гвозди строительные, мм:
150 x 5	«»	0,467	0,06	0,467	13
100 x 4	«»	-	0,12	-	14
Бревна строительные, см:
18	м3	-	0,0883 --------- 0,0776	-	15
14	«»	0,103 --------- 0,0965	-	-	16
Брусья, мм:
200 x 150	«»	0,0234 --------- 0,0222	-	-	17
150 x 150	м3	-	0,0202 --------- 0,0192	-	18
Бруски, мм:
150 x 100	«»	0,0481 --------- 0,0467	-	-	19
150 x 75	«»	-	0,0174 --------- 0,0162	-	20
100 x 50	«»	-	-	0,0107 --------- 0,01	21
Доски, мм:
50	«»	-	0,0531 --------- 0,05	-	22
32	«»	0,0556 --------- 0,0523	-	0,0344 --------- 0,032	23
Состав смазочный, кг		0,325	0,325	0,325	24
Код графы		01	02	03

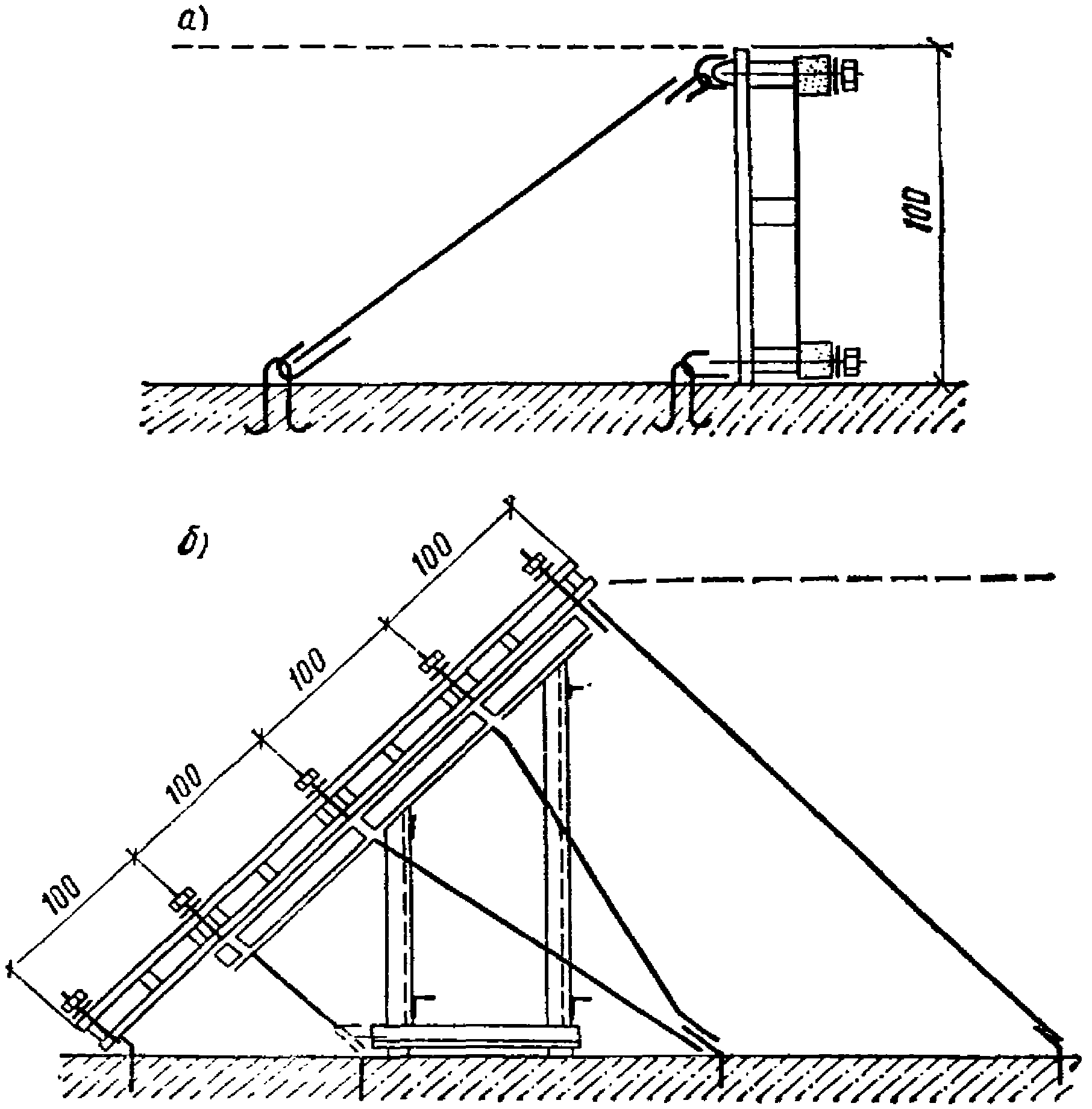

§ 3. УСТРОЙСТВО И РАЗБОРКА ДЕРЕВЯННОЙ РАЗБОРНО-ПЕРЕСТАВНОЙ ОПАЛУБКИ ИЗ ЛЕГКИХ ЩИТОВ С ИНВЕНТАРНЫМ КАРКАСОМ

Состав рабочих операций

1. Раскрой брусков. 2. Раскрой стали круглой на тяжи. 3. Укрупнение щитов опалубки при помощи монтажных прогонов из брусков и гвоздей. 4. Установка укрупненных щитов. 5. Установка элементов крепления опалубки. 6. Соединение элементов крепления между собой муфтами и электросваркой. 7. Нанесение смазочного состава на обшивку щитов опалубки. 8. Снятие наружных элементов крепления. 9. Снятие щитов опалубки. 10. Срезка шпилек.

1. Раскрой досок. 2. Раскрой стали круглой на тяжи и анкеры. 3. Укладка щитов опалубки при их укрупнении. 4. Крепление досками монтажных щитов опалубки при их укрупнении. 5. Установка опорных столиков. 6. Установка укрупненных щитов. 7. Установка элементов крепления. 8. Соединение элементов крепления между собой и с опорными столиками электросваркой. 9. Нанесение смазочного состава на обшивку щитов. 10. Снятие щитов опалубки. 11. Срезка шпилек.

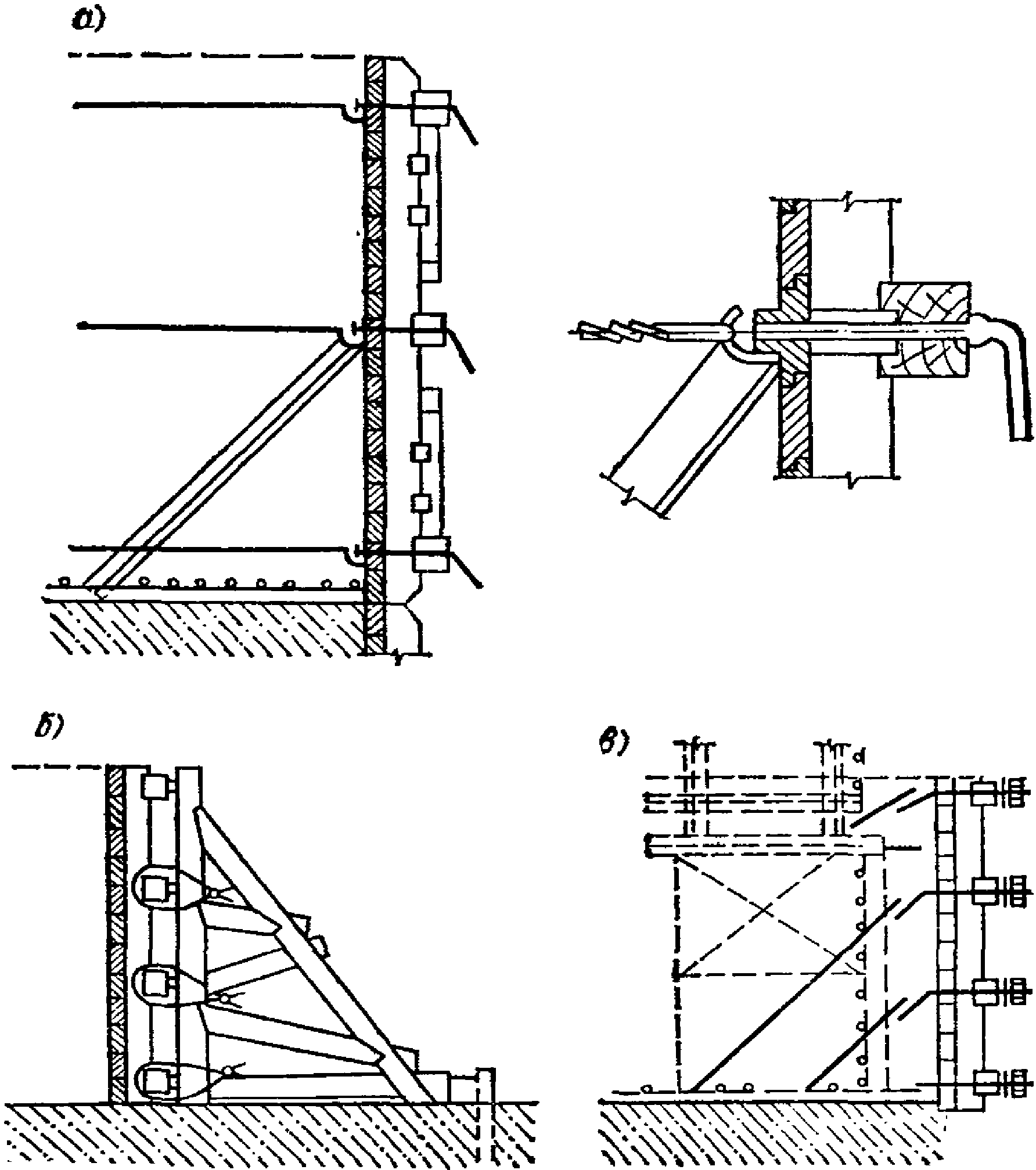

из легких щитов с инвентарным каркасом а — для вертикальных поверхностей; б — для наклонных поверхностей

Нормы на 1 м2 опалубки, соприкасающейся с бетоном

Материал	Единица измерения	Вид поверхностей		Код строки
		вертикальные	наклонные
Щиты деревянные	м2	1*	1*	01
Бруски 150 x 100 мм	м3	0,0325 --------- 0,0319	-	02
Доски 50 мм	«»	-	0,0093 --------- 0,009	03
Столик опорный из стали угловой 50 x 50 x 5	кг	-	5,88	04
Сталь круглая, мм:
20	«»	4,96	-	05
16	«»	-	4,54	06
Анкеры из стали круглой 20 мм	«»	3,86	-	07
Крюки из стали круглой, мм:
20	«»	1,65	-	08
16	«»	-	0,099	09
Шпильки из стали круглой, мм:
22 x 570	«»	1,13	-	10
22 x 370	«»	1,1*	-	11
20 x 500	«»	-	1,54	12
Муфты стальные диаметром 100 мм	«»	0,38	-	13
Скобы из стали круглой 18 мм	«»	0,5	-	14
Гайки:
М22	«»	0,131*	-	15
М20	«»	-	0,08*	16
Шайбы квадратные толщиной, мм:
6	«»	0,476*	-	17
5	«»	-	0,226*	18
Гвозди строительные, мм:
200 x 6	«»	0,181	-	19
150 x 5	«»	-	0,091	20
Электроды Э42	«»	0,397	0,12	21
Кислород	л	10,4	15,0	22
в том числе для разборки	«»	4,59	7,3	23
Смесь пропан-бутановая	«»	0,96	1,38	24
в том числе для разборки	«»	0,42	0,68	25
Состав смазочный	«»	0,325	0,325	26
Код графы		01	02

§ 4. УСТРОЙСТВО И РАЗБОРКА ДЕРЕВЯННОЙ РАЗБОРНО-ПЕРЕСТАВНОЙ КРУПНОПАНЕЛЬНОЙ ЩИТОВОЙ ОПАЛУБКИ

А. ОПАЛУБКА ВЕРТИКАЛЬНАЯ ПЛОСКАЯ

Состав рабочих операций

1. Раскрой стали угловой на упоры. 2. Установка щитов опалубки. 3. Установка элементов крепления щитов. 4. Крепление упоров к арматуре блока электросваркой. 5. Крепление щитов проволокой стальной. 6. Нанесение смазочного состава на обшивку щитов. 7. Снятие наружных элементов крепления щитов. 8. Снятие щитов опалубки.

Опалубка малоармированных блоков с опиранием

1. Раскрой брусьев и досок. 2. Раскрой стали круглой на анкеры, стали угловой на упоры. 3. Установка боковых ферм-подкосов. 4. Установка щитов опалубки. 5. Установка упоров. 6. Крепление подкладок к фермам-подкосам гвоздями. 7. Крепление щитов к фермам-подкосам проволокой стальной. 8. Нанесение смазочного состава на обшивку щитов. 9. Снятие упоров.

Для опалубки сильноармированных блоков

1. Раскрой стали круглой на тяжи и ограничители. 2. Установка щитов опалубки. 3. Установка элементов крепления. 4. Соединение крепежных элементов между собой и с арматурой блока электросваркой. 5. Нанесение смазочного состава на обшивку щитов. 6. Снятие наружных элементов крепления. 7. Снятие щитов опалубки. 8. Срезка шпилек.

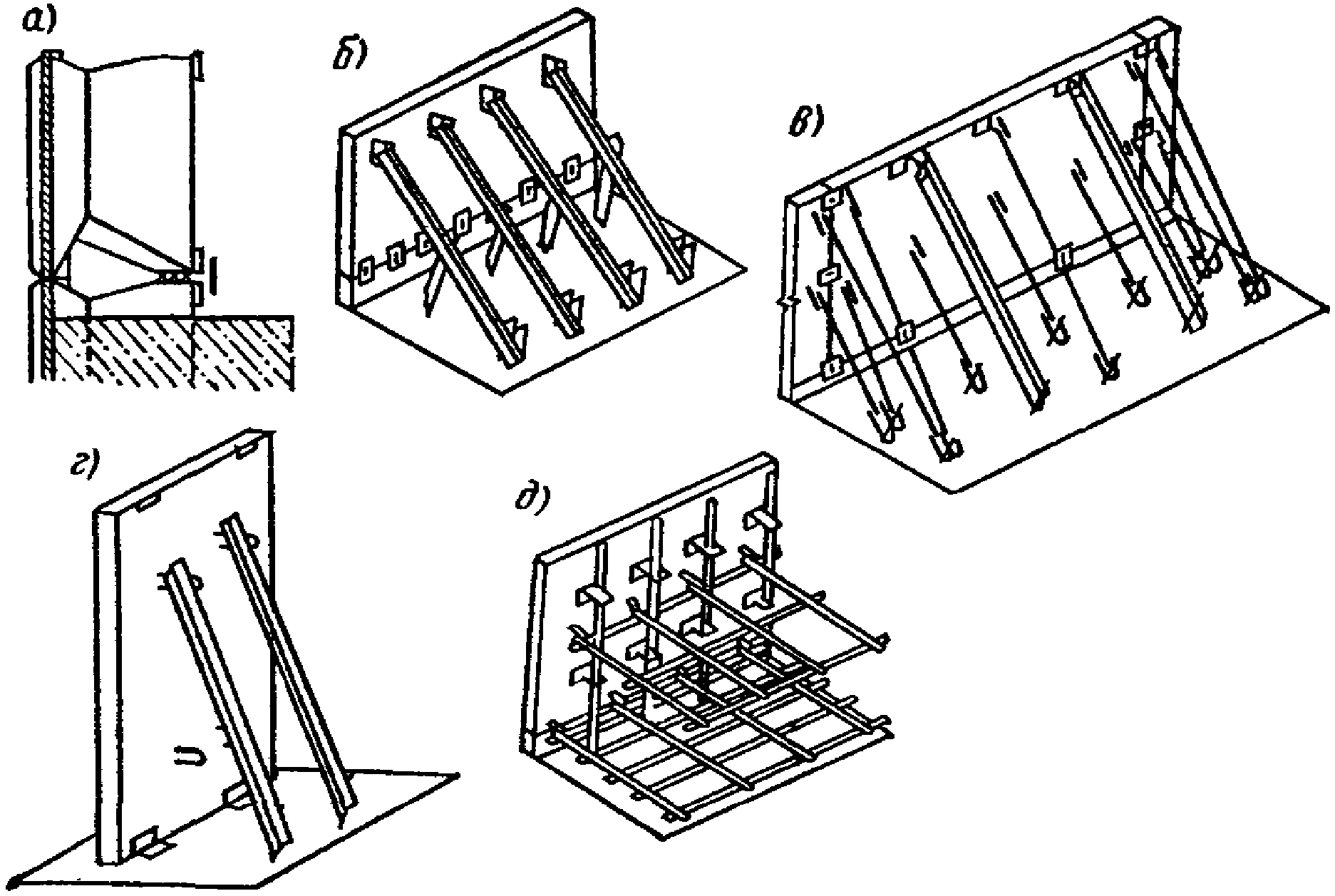

а — малоармированных блоков с опиранием на щит; б — малоармированных блоков с опиранием на основание и боковые фермы-подкосы; в — сильноармированных блоков

Нормы на 1 м2 опалубки, соприкасающейся с бетоном

Материал	Единица измерения	Блоки			Код строки
		малоармированные		сильноармированные
		опирание щита
		на щит	на основание и боковые фермы-подкосы
		площадь щита до 20 м2
Щиты деревянные	м2	1*	1*	1*	01
Фермы, подкосы:
доски, мм:
50	м3	-	0,031*	-	02
25	«»	-	0,009*	-	03
гвозди строительные 120 x 4	кг	-	0,315*	-	04
Брусья 150 x 150 мм	м3	-	0,0029 --------- 0,0028	-	05
Доски, мм:
50	«»	-	0,0015 --------- 0,0014	-	06
40	«»	-	0,0019 --------- 0,0018	-	07
Сталь угловая:
75 x 75 x 8	кг	2,83	-	-	08
50 x 50 x 5	«»	-	1,335 ------- 1,32	-	09
Сталь круглая, мм:
30	«»	-	0,566	-	10
20	«»	-	-	0,306	11
16	«»	-	-	2,35	12
6	«»	0,449	0,201	-	13
Болты М20 x 575	«»	0,72*	-	-	14
Шпильки из стали круглой 20 x 550 мм	«»	-	-	1,24	15
Серьги из стали круглой 10 мм	«»	0,126	-	-	16
Гайки квадратные М20 из стали полосовой толщиной 16 мм	«»	0,018	-	-	17
Гайки М20	«»	-	-	0,058*	18
Шайбы квадратные толщиной 5 мм	«»	0,0812*	-	0,165*	19
Гвозди строительные 100 x 4 мм	«»	-	0,018	-	21
Электроды Э42	«»	-	-	0,061	22
Электроды Э42А	«»	0,005	-	0,022	23
Кислород	л	2,34	4,88	10,2	24
в том числе для разборки	«»	-	-	5,34	25
Смесь пропан-бутановая	«»	0,221	0,45	0,936	26
в том числе для разборки	«»	-	-	0,494	27
Состав смазочный	«»	0,325	0,325	0,325	28
Код графы		01	02	03

Б. ОПАЛУБКА КРИВОЛИНЕЙНАЯ И НАКЛОННАЯ

1. Раскрой брусьев. 2. Раскрой стали круглой на тяжи, стали угловой на упоры, стали полосовой на планки. 3. Укрупнение щитов опалубки при помощи связей из брусьев и болтов. 4. Установка укрупненных щитов опалубки. 5. Установка элементов крепления. 6. Соединение крепежных элементов между собой и с арматурой блока электросваркой. 7. Нанесение смазочного состава на обшивку щитов. 8. Снятие наружных элементов крепления щитов. 9. Снятие щитов опалубки.

1. Раскрой стали круглой на тяжи. 2. Установка опорных столиков. 3. Установка щитов опалубки. 4. Установка элементов крепления. 5. Соединение элементов крепления между собой и с опорным столиком электросваркой. 6. Нанесение смазочного состава на обшивку щитов. 7. Снятие наружных элементов крепления щитов. 8. Снятие щитов опалубки.

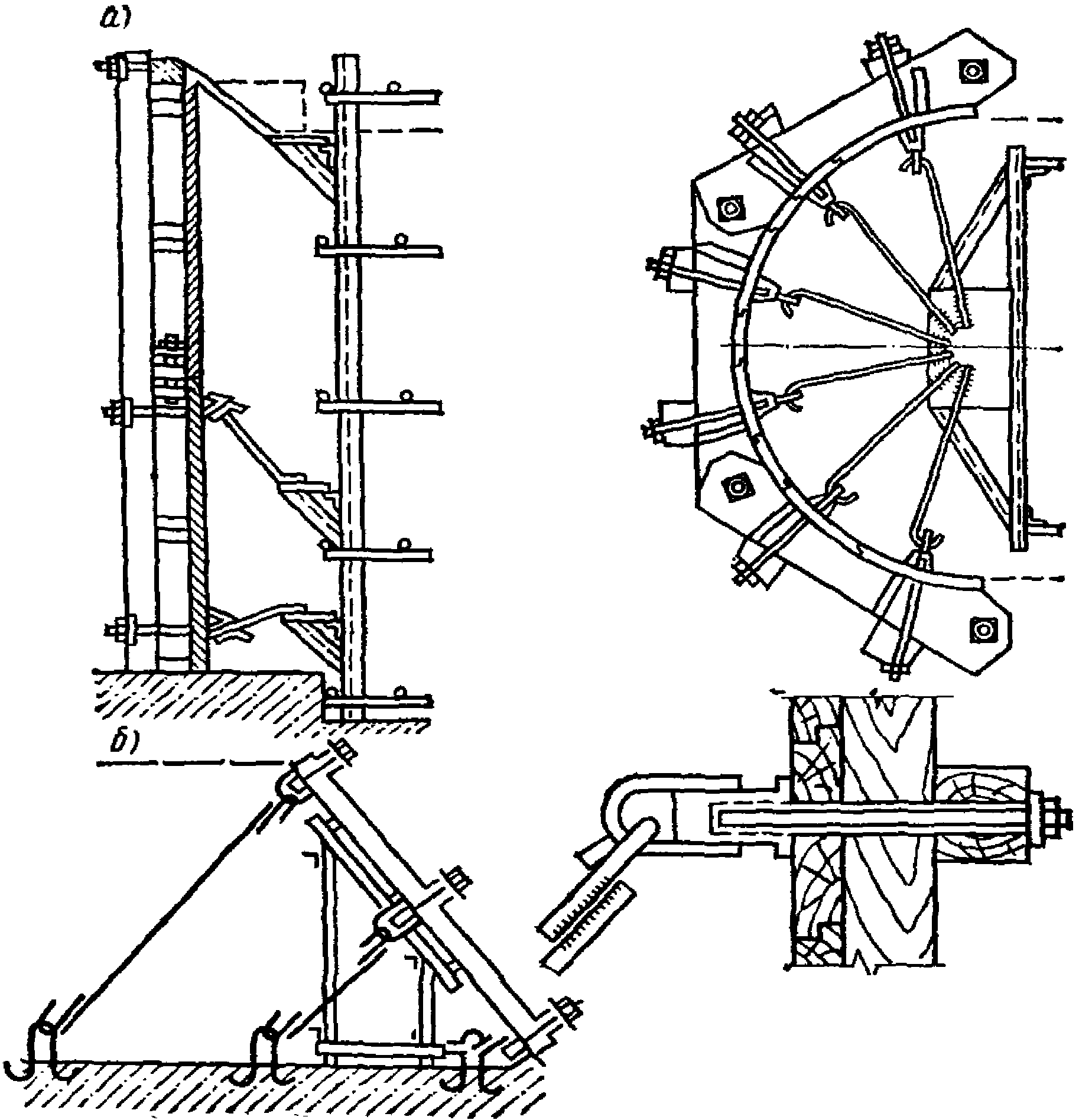

Рис. 5. Деревянная разборно-переставная крупнопанельная криволинейная и наклонная щитовая опалубка

Таблица 009

Нормы на 1 м2 опалубки, соприкасающейся с бетоном

Материал	Единица измерения	Поверхности		Код строки
		криволинейные	наклонные
		Блоки
		сильноармированные	малоармированные
		Площадь щита до 10 м2
Щиты деревянные	м2	1*	1*	01
Брусья 150 x 150 мм	м3	0,061 --------- 0,0595	-	02
Столик опорный из стали угловой 50 x 50 x 5	кг	-	5,22	03
Сталь полосовая толщиной 6 мм	«»	1,75	-	04
Сталь угловая 50 x 50 x 5	«»	1,64	-	05
Сталь круглая, мм:
20	«»	6,89	-	06
16	«»	-	1,68	07
Болты М22 x 180	«»	0,256*	-	08
Муфты стальные диаметром, мм:
100	«»	0,7 ------- 0,233	-	09
40	«»	-	0,593	10
Анкеры из стали круглой 30 мм	«»	-	2,96	11
Шпильки из стали круглой, мм:
22 x 380	«»	1,39*	-	12
22 x 250	«»	0,457*	-	13
20 x 480	«»	-	0,78*	14
Крюки из стали круглой 16 мм	«»	-	0,527	15
Скобы из стали круглой, мм:
18	«»	0,92	-	16
16	«»	-	0,4	17
Гайки:
М22	«»	0,176*	-	18
М20	«»	-	0,043*	19
Шайбы квадратные толщиной, мм:
6	«»	0,76*	-	20
5	«»	-	0,12*	21
Электроды Э42	кг	0,489	0,107	22
Кислород	л	28,28	1,7	23
Смесь пропан-бутановая	«»	2,59	0,155	24
Состав смазочный	кг	0,325	0,325	25
Код графы		01	02

§ 5. УСТРОЙСТВО И РАЗБОРКА ДЕРЕВЯННОЙ ПОДВЕСНОЙ ЩИТОВОЙ ОПАЛУБКИ НА НЕСУЩИХ ФЕРМОПАКЕТАХ

1. Раскрой стали круглой на тяжи и ограничители. 2. Установка щитов опалубки. 3. Крепление гвоздями строительных щитов. 4. Установка несущих фермопакетов. 5. Установка элементов крепления и ограничителей. 6. Соединение элементов крепления, крепление их и ограничителей к несущим фермопакетам электросваркой. 7. Нанесение смазочного состава на обшивку. 8. Установка фермопакетов с опалубкой. 9. Укладка пакли в щели при их заделке. 10. Снятие наружных элементов крепления. 11. Снятие щитов опалубки. 12. Срезка шпилек.

Нормы на 1 м2 опалубки, соприкасающейся с бетоном

Материал	Единица измерения	Количество	Код строки
Щиты деревянные	м2	1	01
в том числе разборка	«»	1	02
Сталь круглая, мм:
22	кг	4,32	03
16	«»	0,175	04
Шпильки из стали круглой 22 x 400 мм	«»	1,28	05
Гайки М22	«»	0,084*	06
Шайбы квадратные толщиной 6 мм	«»	0,308*	07
Гвозди строительные 120 x 5 мм	«»	0,096	08
Электроды Э42	«»	0,079	09
Электроды Э42А	«»	0,128	10
Кислород	л	15,3	11
в том числе для разборки	«»	7,48	12
Смесь пропан-бутановая	«»	1,39	13
в том числе для разборки	«»	0,682	14
Пакля	кг	0,013	15
Состав смазочный	«»	0,325	16
Код графы		01

на несущих фермопакетах

§ 6. УСТРОЙСТВО И РАЗБОРКА ДЕРЕВОМЕТАЛЛИЧЕСКОЙ РАЗБОРНО-ПЕРЕСТАВНОЙ КРУПНОПАНЕЛЬНОЙ ЩИТОВОЙ И КОНСОЛЬНОЙ ОПАЛУБКИ

Состав рабочих операций

1. Раскрой досок и брусков. 2. Раскрой стали круглой на тяжи и накладки. 3. Установка подкладок деревянных. 4. Установка щитов опалубки. 5. Установка элементов крепления. 6. Соединение крепежных элементов между собой и с арматурой блока электросваркой. 7. Нанесение смазочного состава на обшивку щитов. 8. Снятие наружных элементов крепления. 9. Снятие щитов опалубки. 10. Разборка подкладок.

Опалубка щитовая неармированных блоков

1. Раскрой стали круглой на тяжи и анкеры. 2. Установка элементов крепления. 3. Установка щитов опалубки. 4. Соединение элементов крепления электросваркой. 5. Нанесение смазочного состава на обшивку щитов. 6. Снятие наружных элементов крепления. 7. Снятие щитов опалубки.

Опалубка консольная площадью до 5 м2

1. Установка щитов опалубки. 2. Установка элементов крепления. 3. Нанесение смазочного состава на обшивку щитов. 4. Снятие наружных элементов крепления. 5. Перестановка щитов опалубки.

Опалубка консольная площадью до 40 м2

1. Раскрой стали круглой на тяжи и анкеры. 2. Установка элементов крепления. 3. Установка щитов опалубки. 4. Соединение элементов крепления электросваркой. 5. Нанесение смазочного состава на обшивку щитов. 6. Срезка наружных элементов крепления. 7. Перестановка щитов опалубки. 8. Срезка выступающих элементов крепления.

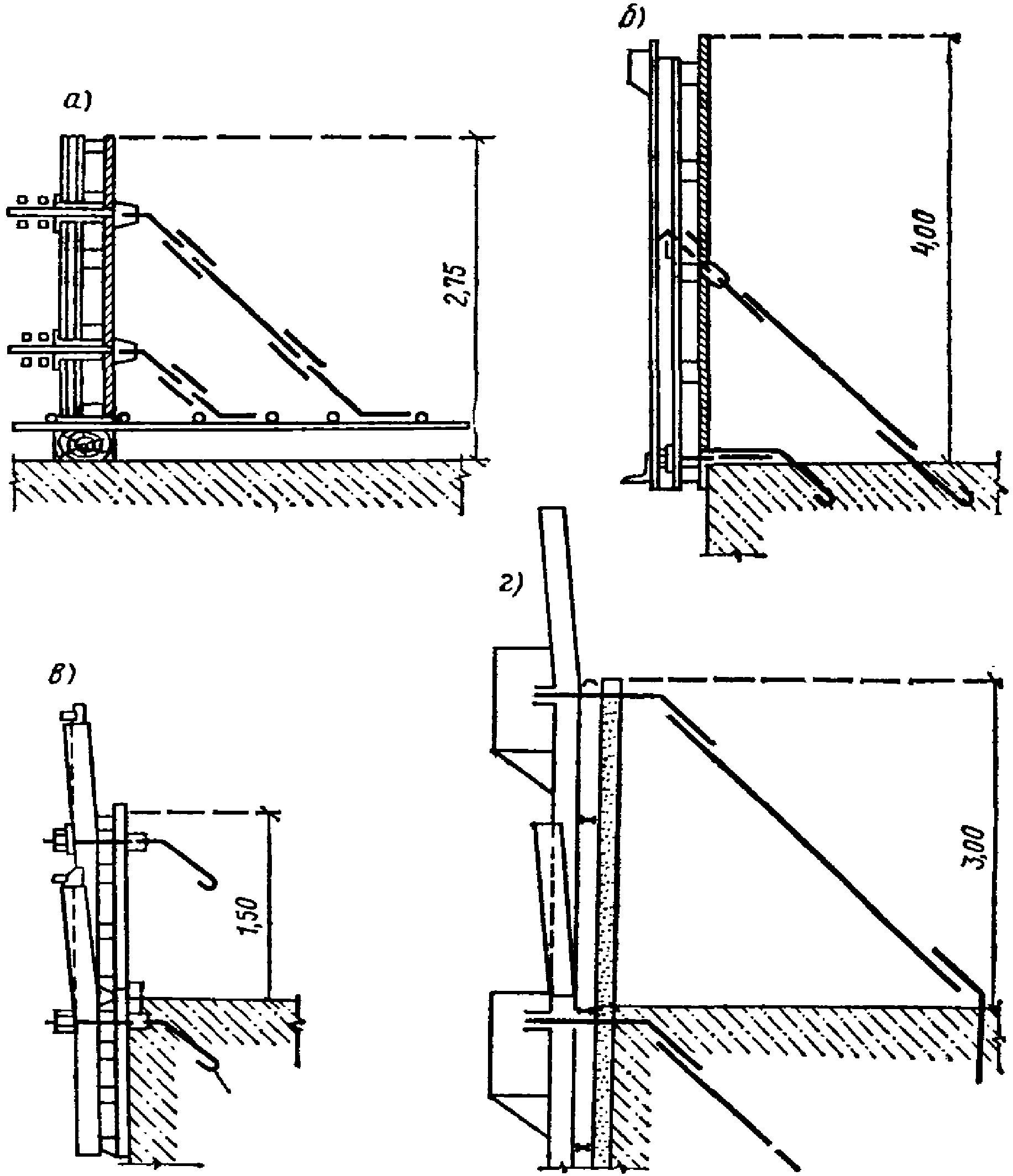

Рис. 7. Деревометаллическая разборно-переставная

а — щитовая армированных блоков; б — щитовая

Нормы на 1 м2 опалубки, соприкасающейся с бетоном

Материал	Единица измерения	Щитовая опалубка		Консольная опалубка		Код строки
		в армированных блоках	неармированных блоков
		площадью, м2, до
		10	25	5	40
Щиты деревометаллические	м2	1*	1*	1*	1*	01
Бруски 100 x 200 мм	м3	0,0075 --------- 0,00722	-	-	-	02
Доски 40 мм	«»	0,003 --------- 0,0029	-	-	-	03
Сталь круглая, мм:
36	кг	-	-	-	3,71	04
30	«»	-	3,48	-	-	05
22	«»	3,73	-	-	-	06
16	«»	0,458	-	-	-	07
Болты с муфтами:
М30 x 500	«»	-	0,694*	1,24*	-	08
М28 x 440	«»	1,81*	-	-	-	09
Шпильки из стали круглой, размерами, мм:
30 x 1150	«»	-	-	2,86	-	10
30 x 370	«»	-	0,513	-	-	11
26 x 250	«»	0,65	-	-	-	12
Фиксаторы из стали круглой 16 мм	«»	-	-	0,389	-	13
Муфты диаметром 60 мм	«»	-	0,313	0,559	-	14
Гайки М30	«»	-	0,057*	0,102*	-	15
Гайки М28 квадратные из стали листовой толщиной 30 мм	«»	0,89*	-	-	-	16
Шайбы под гайки М30	«»	-	0,014*	0,025*	-	17
Электроды Э42	«»	0,231	0,112	-	0,112	18
Электроды Э42А	«»	0,065	-	-	-	19
Кислород	л	13,65	4,8	-	11	20
в том числе для разборки	«»	-	-	-	3,66	21
Смесь пропан-бутановая	«»	1,25	0,4	-	0,926	22
в том числе для разборки	«»	-	-	-	0,308	23
Состав смазочный	кг	0,325	0,325	0,325	0,325	24
Жесть черная толщиной 0,4 мм	«»	-	-	-	0,182	25
Гвозди толевые 2 x 25 мм	«»	-	-	-	0,0281	26
Код графы		01	02	03	04

§ 7. УСТРОЙСТВО И РАЗБОРКА МЕТАЛЛИЧЕСКОЙ РАЗБОРНО-ПЕРЕСТАВНОЙ КРУПНОПАНЕЛЬНОЙ ЩИТОВОЙ ОПАЛУБКИ

А. ОПАЛУБКА ВЕРТИКАЛЬНАЯ ПЛОСКАЯ

Состав рабочих операций

1. Раскрой стали круглой на анкерные крюки и стальных труб на крепежные детали. 2. Соединение внутренних элементов крепления электросваркой. 3. Установка элементов крепления. 4. Укладка пакли в отверстия креплений. 5. Установка щитов опалубки. 6. Нанесение смазочного состава на обшивку щитов. 7. Установка подкладок бетонных. 8. Снятие наружных элементов крепления. 9. Снятие щитов опалубки.

1. Раскрой стали угловой на тяжи. 2. Установка элементов крепления. 3. Установка щитов опалубки. 4. Соединение элементов крепления электросваркой. 5. Нанесение смазочного состава на обшивку щитов. 6. Снятие наружных элементов крепления. 7. Снятие щитов опалубки.

1. Раскрой стали круглой на тяжи. 2. Установка внутренних элементов крепления при помощи кондуктора из швеллера. 3. Соединение внутренних элементов крепления между собой и с арматурой блока электросваркой. 4. Снятие кондуктора. 5. Установка наружных элементов крепления. 6. Нанесение смазочного состава на обшивку щитов. 7. Установка щитов опалубки. 8. Снятие наружных элементов крепления. 9. Снятие щитов опалубки и прокладок картонных. 10. Зачеканка отверстий в блоке раствором цементным.

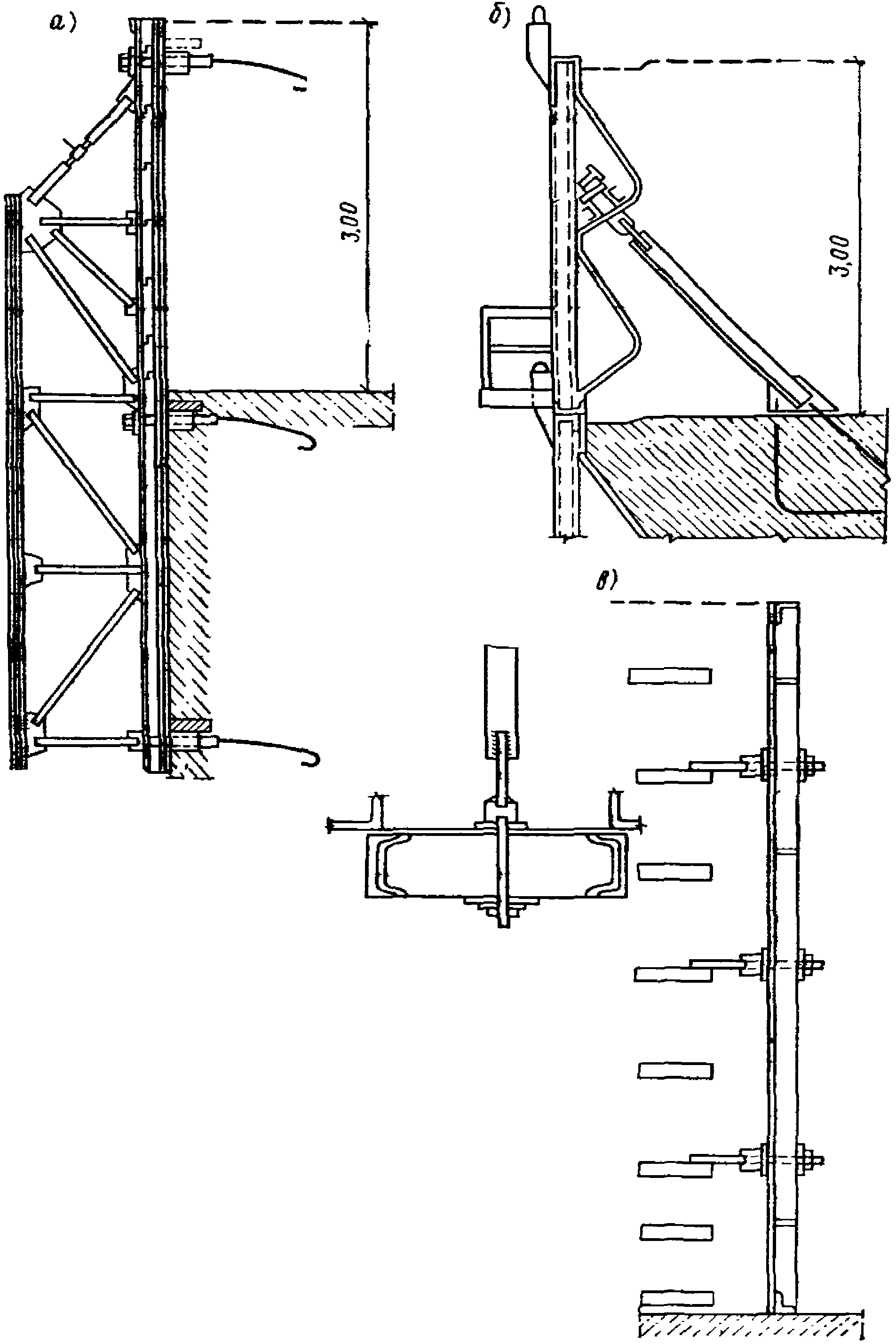

щитовая вертикальная плоская опалубка

в — с установкой на бетон (нащельники)

Нормы на 1 м2 опалубки, соприкасающейся с бетоном

Материал	Единица измерения	Опалубка			Код строки
		консольная	крупнощитовая	нащельники
		площадь щитов, м2, до
		10	45	3
Щиты металлические	м2	1*	1*	1*	01
Трубы стальные 89 x 20 мм	кг	1,56	-	-	02
Сталь угловая 100 x 100 x 10	«»	-	1,99	-	03
Сталь круглая, мм:
36	«»	5,07	-	-	04
22	«»	-	-	0,807	05
Кондукторы из швеллера № 5	«»	-	-	12,1*	06
Закладные детали:
сталь круглая, мм:
45	«»	-	1,12	-	07
12	«»	-	0,318	-	08
сталь листовая толщиной 10 мм	«»	-	0,715	-	09
Винты крепежные:
муфты диаметром 85 мм	«»	-	1,37*	-	10
трубы стальные 25 x 32 мм	«»	-	0,183*	-	11
сталь полосовая толщиной 16 мм	«»	-	0,52*	-	12
Шпильки из стали круглой 65 x 510 мм	«»	-	0,859	-	13
Болты, мм:
М65 x 700	«»	9,91*	-	-	14
М22 x 225	«»	-	-	0,898*	15
М20 x 40	«»	0,097*	-	-	16
Муфты диаметром 42 мм	«»	-	-	0,527	17
Гайки:
М22	кг	-	-	0,105*	18
М20	«»	0,035*	-	-	19
Шайбы под гайки М22	«»	-	-	0,025*	20
Электроды:
Э42	«»	0,2	0,09	0,134	32
Э42А	«»	-	-	0,147	33
Кислород	л	16,05	2,22	9,3	34
Смесь пропан-бутановая	«»	1,473	0,195	0,85	35
Подкладки бетонные	м3	0,00355	-	-	36
Раствор цементный	«»	-	-	0,0003	37
Прокладки картонные	м2	-	-	0,002	38
Пакля	кг	0,017	-	-	39
Состав смазочный	«»	0,325	0,325	0,325	40
Код графы		01	02	03

Б. ОПАЛУБКА КРИВОЛИНЕЙНАЯ И НАКЛОННАЯ

Опалубка криволинейная

1. Раскрой стали круглой на тяжи. 2. Установка внутренних элементов крепления. 3. Соединение между собой и с арматурой блока внутренних крепежных элементов электросваркой. 4. Нанесение смазочного состава на обшивку щитов. 5. Установка щитов опалубки. 6. Установка наружных элементов крепления. 7. Снятие наружных элементов крепления. 8. Снятие щитов опалубки.

1. Раскрой досок. 2. Раскрой стали угловой на стойки и прогоны, стали круглой на тяжи, стали полосовой на накладки. 3. Установка элементов направляющих. 4. Соединение элементов направляющих между собой и с арматурой блока электросваркой. 5. Соединение тяжей с армокаркасом электросваркой. 6. Нанесение смазочного состава на обшивку щитов. 7. Установка щитов опалубки. 8. Установка наружных элементов крепления. 9. Снятие наружных элементов крепления. 10. Срезка стоек и прогонов направляющих. 11. Снятие наружных элементов крепления. 12. Снятие щитов опалубки и подкладок-фиксаторов. 13. Срезка выступающих из бетона элементов крепления.

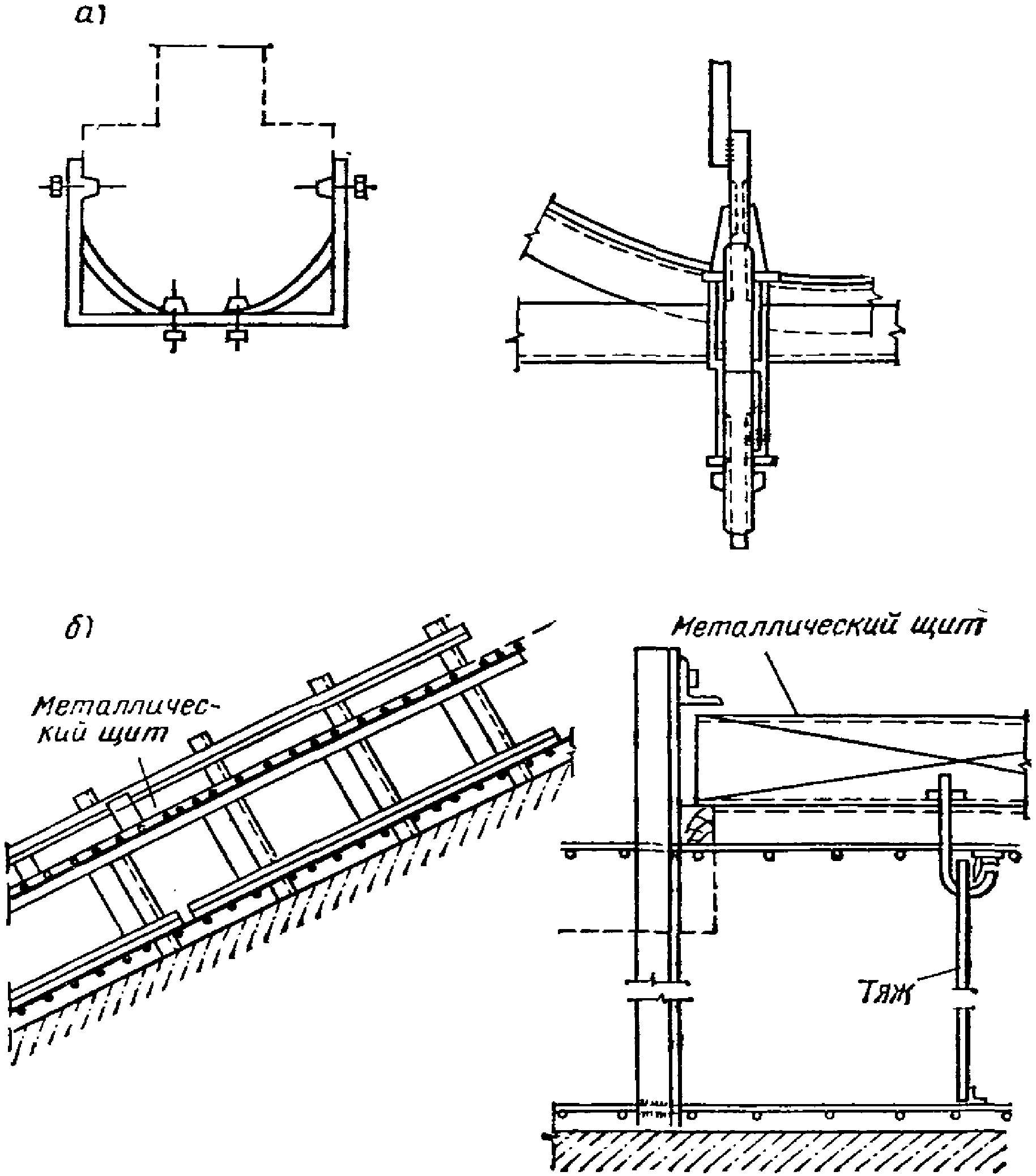

Рис. 9. Металлическая разборно-переставная

а — криволинейная; б — наклонная

Нормы на 1 м2 опалубки, соприкасающейся с бетоном

Материал	Единица измерения	Место установки		Код строки
		на вертикальных плоскостях	на наклонных плоскостях
		криволинейные щиты	плоские щиты
		площадь щитов, м2, до
		20	6
Щиты металлические	м2	1*	1*	01
Доски 40 мм	м3	-	0,0015 --------- 0,00145	02
Сталь угловая 75 x 75 x 8	кг	-	8,59 ------- 3,28*	03
Сталь полосовая толщиной 8 мм	«»	-	0,096	04
Сталь круглая, мм:
20	«»	3,79	-	05
16	«»	-	0,934	06
Шпильки из стали круглой 20 x 200 мм	«»	0,51	0,18	07
Болты М30 x 500	«»	2,83*	-	08
Муфты диаметром 60 мм	«»	1,68	-	09
Гайки:
М30	«»	0,234*	-	10
М20	«»	-	0,0232*	11
Электроды:
Э42	«»	-	0,483	12
Э42А	«»	0,177	0,541	13
Кислород	л	5,95	30,2	14
в том числе для разборки	«»	-	16,9	15
Смесь пропан-бутановая	«»	0,55	2,83	16
в том числе для разборки	«»	-	1,56	17
Состав смазочный	кг	0,325	0,325	18
Код графы		01	02

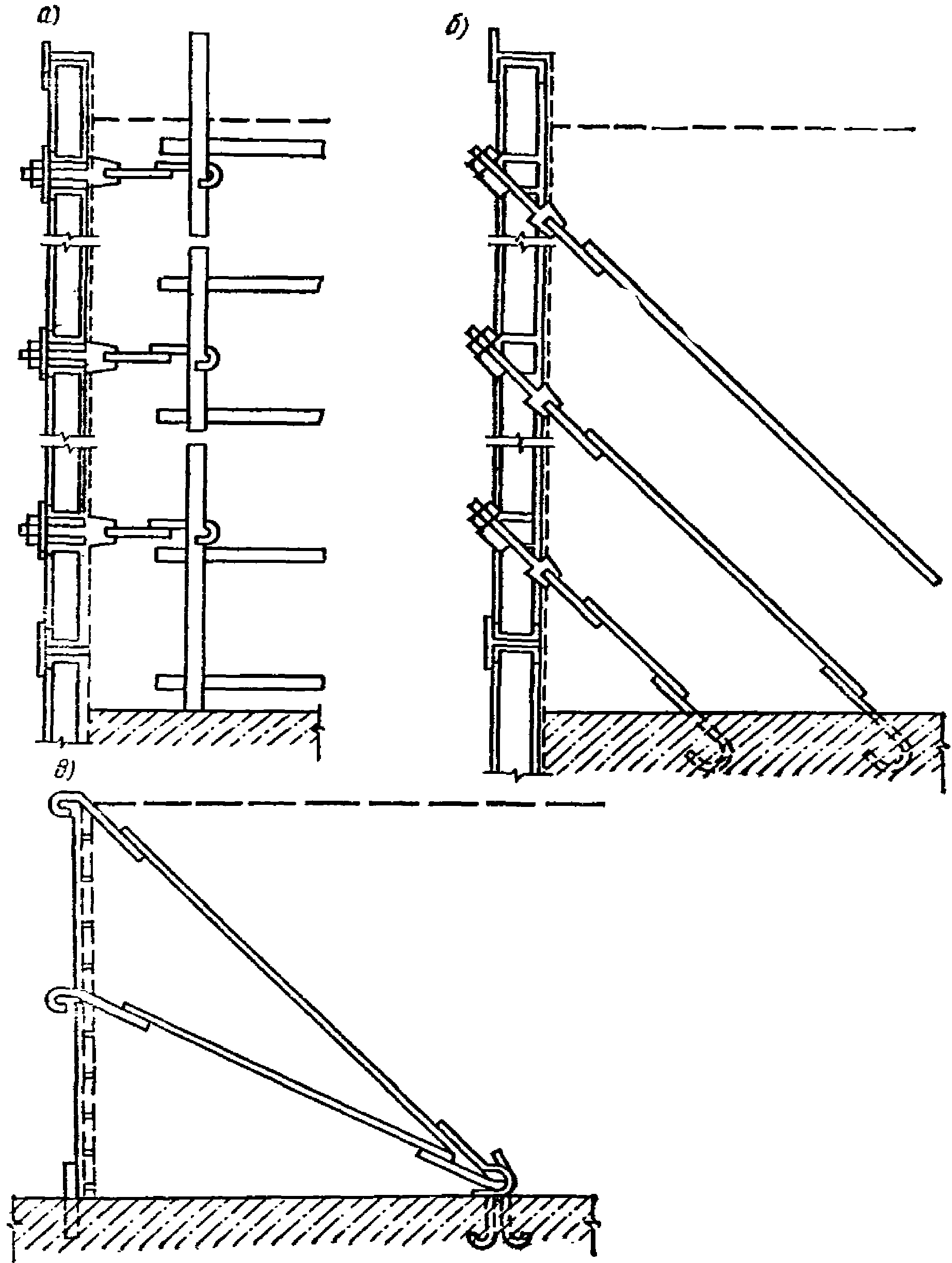

§ 8. УСТРОЙСТВО И РАЗБОРКА МЕТАЛЛИЧЕСКОЙ СЕТЧАТОЙ ОПАЛУБКИ

Состав рабочих операций

1. Раскрой стали круглой на тяжи и анкеры (код графы 02). 2. Раскрой мешковины. 3. Установка элементов крепления. 4. Крепление полотнищ мешковины на панели опалубки проволокой. 5. Установка панелей опалубки. 6. Соединение элементов крепления между собой электросваркой. 7. Снятие наружных элементов крепления. 8. Снятие щитов опалубки. 9. Снятие полотнищ мешковины со щитов опалубки.

1. Раскрой стали круглой на элементы каркаса и тяжи. 2. Раскрой стали угловой на прогоны. 3. Раскрой металлической сетки тканой. 4. Установка элементов каркаса, прогонов, сетки тканой, элементов крепления. 5. Крепление полотнищ сетки тканой к каркасу проволокой. 6. Соединение элементов каркаса, элементов крепления между собой и с каркасом электросваркой.

1. Раскрой стали круглой на тяжи и закладные выпуски. 2. Раскрой металлической сетки тканой. 3. Установка каркаса опалубки из круглой стали. 4. Навеска сетки тканой на каркас. 5. Крепление сетки тканой к каркасу проволокой. 6. Установка элементов крепления. 7. Соединение элементов крепления между собой и с каркасом электросваркой.

Таблица 014

Материал	Единица измерения	Место установки				Код строки
		сильноармированные блоки	малоармированные блоки
		вид опалубки
		съемная		несъемная
				изготовляемая в блоке	из готовых каркасов
Щит металлический сетчатый	кг	43,35*	43,35*	-	26,3	01
Сталь угловая 50 x 50 x 5	«»	-	-	2,6	-	02
Сталь круглая, мм:
24	«»	-	-	24,4	-	03
20	«»	-	-	6,53	6,53	04
16	«»	-	4,64	-	-	05
Проволока стальная 4 мм	«»	0,069	0,069	0,159	0,159	06
Анкеры из стали круглой 32 мм	«»	-	-	1,83	1,83	07
Крюки из стали круглой 20 мм	«»	0,395	-	0,671	0,671	08
Шпильки из стали круглой 16 x 200 мм	«»	0,316	0,316	-	-	09
Винты крепежные М22 16 x 200	«»	0,74*	0,74*	-	-	10
Гайки квадратные из стали листовой толщиной 40 мм	«»	0,88*	0,88*	-	-	11
Сетка металлическая	«»	1,36 м2 в составе щита	-	1,3	1,3	12
Электроды:
Э42	«»	0,049	0,098	0,494	0,216	13
Э42А	«»	0,004	-	-	-	14
Кислород	л	-	7,66	29,9	7,13	15
Смесь пропан-бутановая	«»	-	0,7	2,73	0,659	16
Мешковина	м2	1,1	1,1	-	-	17
Код графы		01	02	03	04

Глава 2. АРМАТУРНЫЕ РАБОТЫ

Техническая часть

1. Нормы настоящей главы предназначены для определения нормативного количества расхода материалов при монтаже арматурных конструкций в железобетонных гидротехнических сооружениях на стадии подготовки строительного производства, при производственно-технологической комплектации объектов строительства, анализе производственно-хозяйственной деятельности строительно-монтажных организаций.

2. Нормы учитывают расход материалов на 1 т монтируемых арматурных конструкций из стержней периодического профиля без учета массы накладок.

3. В соединениях стержней с накладками из арматурной стали нормами настоящей главы предусмотрена установка парных накладок с электросваркой односторонними швами.

Класс стали накладок принимается соответствующим классу свариваемых стержней.

Таблица 015

классов А-II, А-III

Диаметр свариваемых стержней, мм	Длина накладки, м	Диаметр накладки, мм	Масса одной накладки, кг	Расход электродов Э42А на соединение горизонтального стержня двумя накладками, кг
20	0,16	18	0,32	0,151
22	0,176	20	0,435	0,197
25	0,2	22	0,6	0,283
28	0,22	25	0,86	0,389
32	0,25	28	1,207	0,57
36	0,29	32	1,83	0,797
40	0,32	36	2,557	1,08
45	0,36	45	4,493	1,56
50	0,4	50	6,164	2,11
60	0,48	60	10,651	3,58
70	0,56	70	16,92	5,63
80	0,64	80	25,25	8,3

Таблица 016

Стальные желобчатые накладки для ванно-шовной сварки

Диаметр свариваемых стержней, мм	Размеры накладки, мм			Масса накладки, кг	Расход электродов Э55 на соединение горизонтального стержня, кг
	толщина	ширина	длина
20	6	40	67	0,126	0,086
22		45	72	0,153	0,114
25		50	80	0,188	0,157
28	8	56	91	0,32	0,221
32		65	102	0,416	0,331
36		75	114	0,537	0,48
40		80	126	0,633	0,638
45	10	90	143	1,01	0,917
50		100	156	1,225	1,213
60	12	120	186	2,102	1,87
70	15	140	210	3,462	2,71
80		160	237	4,465	3,8

4. Расчет электродов на сварку стыков 1 т монтируемых арматурных конструкций принят исходя из количества стержней и размера арматурных конструкций.

Пример расчета. Определить расход электродов на сварку стыков монтируемой в нижнем положении арматурной сетки массой 0,972 т размером 3,2 x 7 м с ячейками 0,2 x 0,2 м при диаметре стержней 28 мм (16 шт.) и 25 мм (35 шт.).

По табл. 015 по наибольшему диаметру стержня 28 мм принимаются накладки с диаметром 25 мм.

Элементная норма расхода электродов Э42А на один стык при диаметре стержня 25 мм и диаметре накладок 25 мм составляет 0,32 кг; укрупненная норма на 1 т арматурных сеток составит 35 : 0,972 x 0,32 = 11,5 кг.

Элементная норма расходов электродов Э42А на один стык при диаметре стержня 28 мм и диаметре накладок 25 мм составляет 0,389 кг; укрупненная норма на 1 т арматурных сеток составит 16 : 0,972 x 0,389 = 6,4 кг.

Общая норма расхода электродов Э42А на 1 т арматурных сеток 11,5 + 6,4 = 17,9 кг (см. табл. 020, код гр. 03).

§ 9. МОНТАЖ ПОДДЕРЖИВАЮЩИХ КОНСТРУКЦИЙ

Состав рабочих операций

1. Раскрой швеллера, стали угловой и стали арматурной на элементы конструкций. 2. Соединение элементов поддерживающих конструкций электросваркой.

Поддерживающие конструкции опалубки несущих фермопакетов

1. Установка закладных опорных и анкерных деталей. 2. Соединение опорных деталей с опорными частями несущих фермопакетов электросваркой (код граф 05, 07). 3. Соединение анкерных деталей с несущими фермопакетами на болтах (код граф 06, 07).

Нормы на 1 т поддерживающих конструкций

Материал	Единица измерения	Вид устанавливаемых арматурных конструкций							Код строки
		сетки верхние			несущие фермопакеты
		горизонтальные		криволинейные	наклонные	балочные подкрановые		консольные
		Вид основания				Масса, т ------------- Пролет, м
		скальное	бетонное			10 --- 16	25 --- 25	2 -- 5
Швеллер:
№ 12	кг	-	405	-	-	-	-	-	01
№ 10	«»	-	-	507	538	-	-	-	02
№ 8	«»	220	-	-	-	-	-	-	03
Сталь угловая:
100 x 100 x 7	«»	477	-	-	-	-	-	-	04
75 x 75 x 8	«»	-	409	381	277	-	-	-	05
63 x 63 x 6	«»	-	-	104	128	-	-	-	06
Сталь арматурная А-I, мм:
25	«»	-	-	15,8	13,1	-	-	-	07
20	«»	287	193	35,5	49,1	-	-	-	08
Сталь арматурная А-II 20 мм	«»	28,9	-	-	-	-	-	-	09
Плиты опорные:
сталь листовая толщиной, мм:
30	«»	-	-	-	-	-	27	-	10
20	«»	-	-	-	-	10,6	-	51,6	11
сталь арматурная А-II, мм:
25	«»	-	-	-	-	6,67	-	8,38	12
20	«»	-	-	-	-	-	3,02	-	13
10	«»	-	-	-	-	-	-	0,79	14
болты анкерные из стали арматурной А-I 36 x 750 мм	«»	-	-	-	-	-	3,91	-	15
Пакеты анкерных болтов:
сталь листовая толщиной, мм:
25	«»	-	-	-	-	-	-	24,5	16
8	«»	-	-	-	-	-	-	14	17
болты анкерные из стали арматурной А-I 48 x 3125 мм	«»	-	-	-	-	-	-	96,3	18
Гайки:
М48	«»	-	-	-	-	-	-	2,1	19
М36	«»	-	-	-	-	-	0,502	-	20
Шайбы квадратные толщиной 12 мм	«»	-	-	-	-	-	-	4,17	21
Шайбы М36	«»	-	-	-	-	-	0,061	-	22
Электроды:
Э42	«»	1,14	0,96	2,03	2,05	0,262	-	0,673	23
Э42А	«»	6,3	2,75	1,07	1,77	-	-	-	24
Кислород	л	633	588	795	898	-	-	-	25
Смесь пропан-бутановая	«»	59	56,5	77,4	87	-	-	-	26
Код графы		01	02	03	04	05	06	07

Высота поддерживающих конструкций для верхних сеток учтена до 3 м.

§ 10. МОНТАЖ АРМАТУРЫ ОТДЕЛЬНЫМИ СТЕРЖНЯМИ

А. СВАРКА С НАКЛАДКАМИ

Состав рабочих операций

1. Установка отдельных стержней. 2. Установка накладок из стали арматурной. 3. Соединение стержней с арматурными выпусками накладками при помощи электросварки.

Нормы на 1 т стержней

Материал	Единица измерения	Диаметр стержней, мм												Код строки
		20	22	25	28	32	36	40	45	50	60	70	80
Стержни арматурные	т	1	1	1	1	1	1	1	1	1	1	1	1	01
Накладки из стали арматурной, мм:
18	кг	103,2	-	-	-	-	-	-	-	-	-	-	-	02
20	«»	-	116	-	-	-	-	-	-	-	-	-	-	03
22	«»	-	-	125	-	-	-	-	-	-	-	-	-	04
25	«»	-	-	-	140	-	-	-	-	-	-	-	-	05
28	«»	-	-	-	-	153,8	-	-	-	-	-	-	-	06
32	«»	-	-	-	-	-	183	-	-	-	-	-	-	07
36	«»	-	-	-	-	-	-	207	-	-	-	-	-	08
45	«»	-	-	-	-	-	-	-	288	-	-	-	-	09
50	«»	-	-	-	-	-	-	-	-	320	-	-	-	10
60	«»	-	-	-	-	-	-	-	-	-	383	-	-	11
70	«»	-	-	-	-	-	-	-	-	-	-	448	-	12
80	«»	-	-	-	-	-	-	-	-	-	-	-	512	13
Электроды Э42А	«»	24,4	26,3	18,8	32,1	36,3	39,9	43,6	50	54,8	64,6	74,6	84,1	14
Код графы		01	02	03	04	05	06	07	08	09	10	11	12

Примечания: 1. В нормах длина стержней принята 2,5 м.

2. Нормами предусмотрено положение стержней горизонтальное, положение швов — нижнее.

Б. СВАРКА ВАННО-ШОВНЫМ СПОСОБОМ

1. Установка отдельных стержней. 2. Установка накладок из стали полосовой. 3. Соединение стержней с арматурными выпусками накладками при помощи электросварки.

Нормы на 1 т стержней

Материал	Единица измерения	Диаметр стержней, мм												Код строки
		20	22	25	28	32	36	40	45	50	60	70	80
Стержни арматурные	т	1	1	1	1	1	1	1	1	1	1	1	1	01
Желобчатые накладки из стали полосовой, мм:
72 x 45 x 6	кг	20,3	20,4	-	-	-	-	-	-	-	-	-	-	02
80 x 50 x 6	«»	-	-	19,6	-	-	-	-	-	-	-	-	-	03
91 x 56 x 8	«»	-	-	-	26,5	-	-	-	-	-	-	-	-	04
102 x 65 x 8	«»	-	-	-	-	26,3	-	-	-	-	-	-	-	05
114 x 75 x 8	«»	-	-	-	-	-	26,9	-	-	-	-	-	-	06
126 x 80 x 8	«»	-	-	-	-	-	-	25,7	-	-	-	-	-	07
143 x 90 x 10	«»	-	-	-	-	-	-	-	32,4	-	-	-	-	08
156 x 100 x 10	«»	-	-	-	-	-	-	-	-	31,8	-	-	-	09
186 x 120 x 12	«»	-	-	-	-	-	-	-	-	-	37,9	-	-	10
210 x 140 x 15	«»	-	-	-	-	-	-	-	-	-	-	45,9	-	11
237 x 160 x 15	«»	-	-	-	-	-	-	-	-	-	-	-	45,2	12
Электроды Э55	«»	13,9	15,2	16,4	18,8	21	24	25,9	29,4	31,6	33,6	37,9	38,5	13
Код графы		01	02	03	04	05	06	07	08	09	10	11	12

§ 11. МОНТАЖ ГОРИЗОНТАЛЬНЫХ АРМАТУРНЫХ СЕТОК В НИЖНЕМ ПОЛОЖЕНИИ

А. ПРИХВАТКА И СВАРКА С НАКЛАДКАМИ

Состав рабочих операций

1. Установка подкладок из кубиков бетонных. 2. Установка сеток арматурных внахлест (код строки 01) или встык (код строки 05). 3. Прихватка стержней арматурных сеток электросваркой (код строки 02). 4. Установка накладок из стали арматурной (код строк 06 - 11). 5. Соединение стержней арматурных сеток накладками при помощи электросварки (код строки 12).

Нормы на 1 т арматурных сеток

Материал	Единица измерения	Масса сетки, т до								Код строки
		0,5	1			2
		Диаметр стержней, мм ------------------------------- Размер сеток, м
		16,18 ---------- 3,2 x 8,4	20,22 --------- 3,2 x 9	25,28 --------- 3,2 x 7	32,36 ---------- 3,2 x 4,6	32,36 ---------- 3,2 x 6,2	40,45 ---------- 3,2 x 5,2	50,6 --------- 3,2 x 3	70,8 --------- 2,4 x 2
Сетки арматурные	т	1	1	-	-	-	-	-	-	01
Электроды Э42А	кг	0,193	0,213	-	-	-	-	-	-	02
Кубики бетонные 6 x 6 x 6 см	шт.	85,8	31,5	-	-	-	-	-	-	03
	м3	0,0185	0,00681	-	-	-	-	-	-	04
Сетки арматурные	т	-	1	1	1	1	1	1	1	05
Накладки из стали арматурной, мм:
20	кг	-	68,73	-	-	-	-	-	-	06
25	«»	-	-	90,55	-	-	-	-	-	07
32	«»	-	-	-	134,5	121,9	-	-	-	08
45	«»	-	-	-	-	-	202,8	-	-	09
60	«»	-	-	-	-	-	-	365	-	10
80	«»	-	-	-	-	-	-	-	664	11
Электроды Э42А	«»	-	13,9	17,9	26,2	23	30,9	52,2	95,6	12
Кубики бетонные, см:
6 x 6 x 6	шт.	-	32,8	15,4	-	-	-	-	-	13
	м3	-	0,00708	0,0033	-	-	-	-	-	14
8 x 8 x 8	шт.	-	-	-	5,7	6,64	-	-	-	15
	м3	-	-	-	0,00292	0,0029	-	-	-	16
10 x 10 x 10	шт.	-	-	-	-	-	3,22	2,22	2,39	17
	м3	-	-	-	-	-	0,00322	0,00222	0,00239
Код графы		01	02	03	04	05	06	07	08

Материал	Единица измерения	Масса сетки, т, до									Код строки
		3				4	5	6	7	св. 8
		Диаметр стержней, мм ------------------------------- Размер сеток, м
		32,36 --------- 3,2 x 10	40,45 ---------- 3,2 x 7,6	50,6 --------- 3,2 x 4	70,8 ---------- 3,6 x 2,4	40,45 --------- 3,2 x 1	50,6 --------- 3,2 x 7	50,6 --------- 3,2 x 9	70,8 -------- 3,2 x 6	70,8 --------- 3,2 x 8
Сетки арматурные	т	1	1	1	1	1	1	1	1	1	05
Накладки из стали арматурной, мм:
32	кг	104,8	-	-	-	-	-	-	-	-	08
45	«»	-	178,4	-	-	165,7	-	-	-	-	09
60	«»	-	-	318,6	-	-	258	240	-	-	10
80	«»	-	-	-	502	-	-	-	346	318	11
Электроды Э42А	«»	19,6	26,6	44,9	71,5	24,4	34,7	31,6	48,6	43,6	12
Кубики бетонные, см:
8 x 8 x 8	шт.	5,24	-	-	-	-	-	-	-	-	15
	м3	0,00268	-	-	-	-	-	-	-	-	16
10 x 10 x 10	шт.	-	2,94	1,66	1,33	2,8	1,9	1,85	0,897	0,897	17
	м3	-	0,00294	0,00166	0,00133	0,0028	0,0019	0,00185	0,000897	0,000897
Код графы		09	10	11	12	13	14	15	16	17

Примечания: 1. Здесь и далее во всех арматурных сетках размер ячеек составляет 20 x 20 см.

Б. СВАРКА ВАННО-ШОВНЫМ СПОСОБОМ

Состав рабочих операций

1. Установка подкладок из кубиков бетонных. 2. Установка сеток арматурных. 3. Установка накладок из стали полосовой. 4. Соединение стержней арматурных сеток накладками при помощи электросварки.

Нормы на 1 т арматурных сеток

Материал	Единица измерения	Масса сетки, т, до												Код строки
		1			2				3
		Диаметр стержней, мм ------------------------------- Размер сеток, м
		20,22 -------- 3,2 x 9	25,28 -------- 3,2 x 7	32 -------- 3,2 x 4	32 --------- 3,2 x 10	36 ---------- 3,2 x 6,2	40 ---------- 3,2 x 5,2	45 ---------- 3,2 x 5,2	36 --------- 3,2 x 10	40 ---------- 3,2 x 7,6	45 ---------- 3,2 x 7,6	50,6 -------- 3,2 x 4	70,8 ---------- 2,4 x 3,6
Сетки арматурные	т	1	1	1	1	1	1	1	1	1	1	1	1	01
Накладки желобчатые из стали полосовой, мм:
72 x 45 x 6	кг	11,9	-	-	-	-	-	-	-	-	-	-	-	02
91 x 56 x 8	«»	-	16,8	-	-	-	-	-	-	-	-	-	-	03
102 x 65 x 8	«»	-	-	18,6	13,6	-	-	-	-	-	-	-	-	04
114 x 75 x 8	«»	-	-	-	-	15,9	-	-	13,9	-	-	-	-	05
126 x 80 x 8	«»	-	-	-	-	-	16,2	-	-	14,2	-	-	-	06
143 x 90 x 10	«»	-	-	-	-	-	-	20,4	-	-	18	-	-	07
156 x 100 x 10	«»	-	-	-	-	-	-	-	-	-	-	10,2	-	08
186 x 120 x 12	«»	-	-	-	-	-	-	-	-	-	-	14	-	09
210 x 140 x 15	«»	-	-	-	-	-	-	-	-	-	-	-	20,7	10
237 x 160 x 15	«»	-	-	-	-	-	-	-	-	-	-	-	17,8	11
Электроды Э55	«»	8,29	11,1	14,7	10,8	14,2	16,3	18,5	12,4	14,4	16,3	22,8	31,4	12
Кубики бетонные, см:
6 x 6 x 6	шт.	30,6	15,4	7,43	6,93	5,05	-	-	-	-	-	-	-	13
	м3	0,00661	0,00333	0,0016	0,0015	0,0026	-	-	-	-	-	-	-	14
8 x 8 x 8	шт.	-	-	-	-	-	3,65	-	4,69	3,33	-	-	-	15
	м3	-	-	-	-	-	0,0019	-	0,0024	0,0017	-	-	-	16
10 x 10 x 10	шт.	-	-	-	-	-	-	2,89	-	-	2,64	1,66	1,33	17
	м3	-	-	-	-	-	-	0,0029	-	-	0,0026	0,0017	0,00133	18
Код графы		01	02	03	04	05	06	07	08	09	10	11	12

Примечание. Положение шва — нижнее.

Продолжение табл. 021

Материал	Единица измерения	Масса сетки, т, до					Код строки
		4	5		7	св. 8
		Диаметр стержней, мм ------------------------------- Размер сеток, м
		40 --------- 3,2 x 10	45 --------- 3,2 x 10	50,6 -------- 3,2 x 7	70,8 -------- 3,2 x 6	70,8 -------- 3,2 x 8
Сетки арматурные	т	1	1	1	1	1	01
Накладки желобчатые из стали полосовой, мм:
126 x 80 x 8	кг	13,2	-	-	-	-	06
143 x 90 x 10	«»	-	16,7	-	-	-	07
156 x 100 x 10	«»	-	-	10,2	-	-	08
186 x 120 x 12	«»	-	-	7,99	-	-	09
210 x 140 x 15	«»	-	-	-	15,5	15,5	10
237 x 160 x 15	«»	-	-	-	10,7	7,99	11
Электроды Э55	«»	13,3	15,1	17,4	21,2	19	12
Кубики бетонные, см:
8 x 8 x 8	шт.	3,17	-	-	-	-	15
	м3	0,00162	-	-	-	-	16
10 x 10 x 10	шт.	-	2,5	1,9	0,897	0,897	17
	м3	-	0,0025	0,0019	0,000897	0,000897	18
Код графы		13	14	15	16	17

§ 12. МОНТАЖ ГОРИЗОНТАЛЬНЫХ АРМАТУРНЫХ СЕТОК В ВЕРХНЕМ ПОЛОЖЕНИИ

1. Установка сеток арматурных внахлест (код строки 01) или встык (код строки 03 или 07). 2. Прихватка стержней арматурных сеток электросваркой (код строки 02). 3. Установка накладок из стали арматурной (код строк 04, 05) или из стали полосовой (код строки 08). 4. Соединение стержней арматурных сеток накладками при помощи электросварки (код строк 06 или 09, 10).

Таблица 022

Вид соединения стержней	Материал	Единица измерения	Масса сетки, т, до				Код строки
			1			2
			Диаметр стержней, мм ------------------------------ Размер сеток, м
			20,22 -------- 3,2 x 9	25,28 -------- 3,2 x 5	28,32 -------- 3,2 x 5	28,32 --------- 3,2 x 10
Прихватка	Сетки арматурные	т	1	1	1	1	01
	Электроды Э42А	кг	0,25	0,411	0,683	0,327	02
Сварка с накладками	Сетки арматурные Накладки из стали арматурной, мм:	т	1	1	1	1	03
	20	кг	67,6	-	-	-	04
	28	«»	-	90,4	125	91,9	05
	Электроды Э42А	«»	13,6	18	25,3	17,6	06
Сварка ванно-шовным способом	Сетки арматурные	т	1	1	1	1	07
	Накладки желобчатые из стали полосовой 72 x 45 x 6 мм	кг	11,9	16,8	35	14	08
	Электроды:
	Э42А	«»	0,036	0,049	0,095	0,038	09
	Э55	«»	8,29	11,2	13,9	9,48	10
Код графы			01	02	03	04

Примечание. Положение шва — нижнее.

§ 13. МОНТАЖ ВЕРТИКАЛЬНЫХ АРМАТУРНЫХ СЕТОК

А. СВАРКА ВНАХЛЕСТ И СВАРКА С НАКЛАДКАМИ

Состав рабочих операций

1. Раскрой стали угловой на анкеры. 2. Установка анкеров, подкосов и монтажной арматуры из стали угловой. 3. Установка сеток арматурных. 4. Соединение элементов раскрепления между собой и с арматурной сеткой, соединение стержней арматурных сеток электросваркой внахлест (код строки 03). 5. Установка накладок из стали арматурной (код строк 12 - 17). 6. Соединение элементов раскрепления между собой и с арматурной сеткой внахлест, стержней арматурных сеток — накладками при помощи электросварки (код строки 18). 7. Установка ограничителей из кубиков бетонных.

Нормы на 1 т арматурных сеток

Вид соединения стержней	Материал	Единица измерения	Масса сетки, т, до								Код строки
			1			2
			Диаметр стержней, мм ------------------------------- Размер сеток, м
			20,22 -------- 3,2 x 9	25,28 ---------- 3,2 x 3,6	32,36 ---------- 3,2 x 4,6	32,36 ---------- 3,2 x 6,2	40 -------- 3,2 x 6	40,45 -------- 3,2 x 5	50,6 -------- 3,2 x 3	70,8 ---------- 3,2 x 1,6
Сварка внахлест	Сетки арматурные	т	1	1	1	1	1	-	-	-	01
	Сталь угловая 75 x 75 x 6	кг	297,7	237,4	125,8	104,8	80,4	-	-	-	02
	Электроды Э42А	«»	11,3	15,7	14,4	12,7	13,4	-	-	-	03
	Кубики бетонные, см:
	6 x 6 x 6	шт.	10,6	8,5	-	-	2,22	-	-	-	04
		м3	0,00229	0,00184	-	-	0,00114	-	-	-	05
	8 x 8 x 8	шт.	-	-	4,01	2,95	-	-	-	-	06
		м3	-	-	0,00205	0,00151	-	-	-	-	07
	Кислород	л	164,14	174,95	82,57	60,86	45,68	-	-	-	08
	Смесь пропан-бутановая	«»	15,78	16,82	7,93	5,85	4,39	-	-	-	09
	Сетки арматурные	т	1	1	1	-	-	1	1	1	10
	Сталь угловая 75 x 75 x 6	кг	285,5	188,6	128,4	-	-	73,4	57,4	34,9	11
	Накладки из стали арматурной, мм:
	20	«»	67,6	-	-	-	-	-	-	-	12
	25	«»	-	101,9	-	-	-	-	-	-	13
	32	«»	-	-	143,2	-	-	-	-	-	14
	45	«»	-	-	-	-	-	205,9	-	-	15
	60	«»	-	-	-	-	-	-	365,3	-	16
	80	«»	-	-	-	-	-	-	-	503,5	17
	Электроды Э42А	«»	21,1	27,8	35,1	-	-	40	60,4	80,4	18
Сварка с накладками	Кубики бетонные, см:
	6 x 6 x 6	шт.	10,2	5,76	4,37	-	-	-	-	-	19
		м3	0,0022	0,0012	0,0022	-	-	-	-	-	20
	8 x 8 x 8	шт.	-	-	-	-	-	2,24	-	-	21
		м3	-	-	-	-	-	0,0011	-	-	22
	10 x 10 x 10	шт.	-	-	-	-	-	-	2,22	1,66	23
		м3	-	-	-	-	-	-	0,0022	0,0017	24
	Кислород	л	157,45	118,73	90,06	-	-	46,09	45,65	34,23	25
	Смесь пропан-бутановая	«»	15,13	11,41	8,66	-	-	4,43	4,39	3,29	26
	Код графы		01	02	03	04	05	06	07	08

Примечание. В соединениях стержней внахлест предусмотрена электросварка односторонним швом, положение шва для горизонтальных — горизонтальное.

Вид соединения стержней	Материал	Единица измерения	Масса сетки, т, до							Код строки
			3		4	5		8	св. 8
			Диаметр стержней, мм ------------------------------ Размер сеток, м
			32,36 --------- 3,2 x 10	40 ---------- 3,2 x 9,6	40,45 --------- 3,2 x 10	50,6 -------- 3,2 x 7	70,8 -------- 3,2 x 4	70,8 -------- 3,2 x 6	70,8 -------- 3,2 x 8
Сварка внахлест	Сетки арматурные	т	1	1	-	-	-	-	-	01
	Сталь угловая 75 x 75 x 6	кг	125,5	93	-	-	-	-	-	02
	Электроды 42А	«»	12,1	12,3	-	-	-	-	-	03
	Кубики бетонные, см:
	8 x 8 x 8	шт.	2,73	2,75	-	-	-	-	-	06
		м3	0,00141	0,0014	-	-	-	-	-	07
	Кислород	л	74,94	56,71	-	-	-	-	-	08
	Смесь пропан-бутановая	«»	7,2	5,45	-	-	-	-	-	09
Сварка с накладками	Сетки арматурные	т	-	-	1	1	1	1	1	10
	Сталь угловая 75 x 75 x 6	кг	-	-	77,2	46,7	26,3	21,7	23,5	11
	Накладки из стали арматурной, мм:
	45	«»	-	-	165,5	-	-	-	-	15
	60	«»	-	-	-	258,7	-	-	-	16
	80	«»	-	-	-	-	407,5	347,4	317,1	17
	Электроды Э42А	«»	-	-	32,2	45,3	68,4	59,5	55,1	18
	Кубики бетонные	шт.	-	-	1,12	0,95	0,897	0,598	0,448	23
	10 x 10 x 10 см	м3	-	-	0,0011	0,00095	0,0009	0,0006	0,0005	24
	Кислород	л	-	-	46,03	29,43	18,48	12,32	13,86	25
	Смесь пропан-бутановая	«»	-	-	4,43	2,83	1,78	1,18	1,33	26
	Код графы		09	10	11	12	13	14	15

Б. СВАРКА ВАННО-ШОВНЫМ СПОСОБОМ

1. Раскрой стали угловой на анкеры. 2. Установка анкеров, подкосов и монтажной арматуры из стали угловой. 3. Установка сеток арматурных. 4. Установка накладок из стали полосовой. 5. Соединение элементов раскрепления между собой и с арматурной сеткой внахлест, стержней арматурных сеток — накладками при помощи электросварки. 6. Установка ограничителей из кубиков бетонных.

Материал	Единица измерения	Масса сетки, т, до							Код строки
		1			2
		Диаметр стержней, мм ------------------------------ Размер сеток, м
		20,22 -------- 3,2 x 9	25,28 ---------- 3,2 x 3,6	32 ---------- 3,2 x 4,6	32 --------- 3,2 x 10	36 -------- 3,2 x 8	40 -------- 3,2 x 6	45 -------- 3,2 x 5
Сетки арматурные	т	1	1	1	1	1	1	1	01
Сталь угловая 75 x 75 x 6	кг	285,6	223,4	134,9	136,5	103	76,4	65,6	02
Накладки желобчатые из стали полосовой, мм:
72 x 45 x 6	«»	11,9	-	-	-	-	-	-	03
91 x 56 x 8	«»	-	21,8	-	-	-	-	-	04
102 x 65 x 8	«»	-	-	17,5	13,6	-	-	-	05
114 x 75 x 8	«»	-	-	-	-	14,7	-	-	06
126 x 80 x 8	«»	-	-	-	-	-	15,4	-	07
143 x 90 x 10	«»	-	-	-	-	-	-	20,7	08
Электроды:
Э42А	«»	4,62	5,03	2,84	2,61	1,99	1,48	1,45	14
Э55	«»	10,5	16,7	15,5	12	14,2	16,5	19,7	15
Кубики бетонные 6 x 6 x 6 см	шт.	10,2	8	4,3	2,97	2,93	2,11	2	16
	м3	0,0022	0,00173	0,00093	0,00064	0,00063	0,00046	0,000432	17
Кислород	л	157,45	164,8	88,69	81,63	60,44	43,48	41,26	22
Смесь пропан-бутановая	л	15,13	15,84	8,53	7,85	5,81	4,18	3,97	23
Код графы		01	02	03	04	05	06	07

Материал	Единица измерения	Масса сетки, т, до							Код строки
		2				3	4	5
		Диаметр стержней, мм ------------------------------ Размер сеток, м
		50 -------- 3,2 x 4	60 -------- 3,2 x 3	70 -------- 3,2 x 2	80 ---------- 3,2 x 1,6	40 ---------- 3,2 x 9,6	45 --------- 3,2 x 10	50 --------- 3,2 x 10
Сетки арматурные	т	1	1	1	1	1	1	1	01
Сталь угловая 75 x 75 x 6	кг	62,9	48,6	46,4	41,7	50,6	69,1	57,9	02
Накладки желобчатые из стали полосовой, мм:
126 x 80 x 8	«»	-	-	-	-	13,4	-	-	07
143 x 90 x 10	«»	-	-	-	-	-	16,7	-	08
156 x 100 x 10	«»	22,4	-	-	-	-	-	16,4	09
186 x 120 x 12	«»	-	30,6	-	-	-	-	-	10
210 x 140 x 15	«»	-	-	46,6	-	-	-	-	11
237 x 140 x 15	«»	-	-	-	53	-	-	-	12
Электроды:
Э42А	«»	1,51	1,49	1,72	1,72	1,85	1,45	1,21	14
Э55	«»	21,3	30,2	41,1	51,4	14,2	15,5	16,7	15
Кубики бетонные, см:
6 x 6 x 6	шт.	-	-	-	-	1,98	1,5	-	16
	м3	-	-	-	-	0,00043	0,000324	-	17
7 x 7 x 7	шт.	2,03	1,88	-	-	-	-	0,81	18
	м3	0,000696	0,00064	-	-	-	-	0,00028	19
10 x 10 x 10	шт.	-	-	2,07	1,98	-	-	-	20
	м3	-	-	0,00207	0,00198	-	-	-	21
Кислород	л	41,76	38,69	42,63	40,79	54,35	41,26	33,42	22
Смесь пропан-бутановая	«»	4,01	3,72	4,09	3,92	5,22	3,97	3,21	23
Код графы		08	09	10	11	12	13	14

Материал	Единица измерения	Масса сетки, т, до							Код строки
		5			8		св. 8
		Диаметр стержней, мм ------------------------------ Размер сеток, м
		60 -------- 3,2 x 7	70 ---------- 3,2 x 5,6	80 -------- 3,2 x 4	70 ---------- 3,2 x 8,6	80 -------- 3,2 x 6	70 --------- 3,2 x 10	80 -------- 3,2 x 8
Сетки арматурные	т	1	1	1	1	1	1	1	01
Сталь угловая 75 x 75 x 6	кг	39,5	25,7	23,2	26,3	19,1	28,6	26,8	02
Накладки желобчатые из стали полосовой, мм:
186 x 120 x 12	«»	21,6	-	-	-	-	-	-	10
210 x 140 x 15	«»	-	28,2	-	24,6	-	23,6	-	11
237 x 140 x 15	«»	-	-	-	-	-	-	-	12
237 x 160 x 15	«»	-	-	31,8	-	27,1	-	24,7	13
Электроды:
Э42А	«»	0,96	0,613	0,685	0,599	0,458	0,687	0,514	14
Э55	«»	21	24,8	31,14	21,3	26,6	20,8	24,4	15
Кубики бетонные, см:
7 x 7 x 7	шт.	0,805	-	-	-	-	-	-	18
	м3	0,00028	-	-	-	-	-	-	19
10 x 10 x 10	шт.	-	0,739	0,792	0,481	0,528	0,414	0,396	20
	м3	-	0,00074	0,000792	0,00481	0,000528	0,000414	0,000396	21
Кислород	л	24,86	15,22	16,31	15,19	10,88	17,05	8,16	22
Смесь пропан-бутановая	«»	2,39	1,46	1,57	1,43	1,05	1,64	0,78	23
Код графы		15	16	17	18	19	20	21

§ 14. МОНТАЖ АРМАТУРНЫХ КАРКАСОВ

А. СВАРКА С НАКЛАДКАМИ

Состав рабочих операций

1. Раскрой стали арматурной на анкеры и расчалки. 2. Установка каркасов арматурных. 3. Установка элементов раскрепления. 4. Установка накладок из стали арматурной. 5. Соединение элементов раскрепления между собой и с арматурным каркасом, стержней арматурных каркасов с накладками электросваркой. 6. Срезка и снятие талрепов.

Таблица 025

Материал	Единица измерения	Масса сетей, т, до											Код строки
		1			2	3						5
		Диаметр стержней, мм ------------------------------- Число соединений, шт.
		12 и 25 -------- 15 и 26	16 и 16 -------- 38 и 40	16 и 25 -------- 36 и 20	16 и 16 -------- 66 и 40	16 и 28,32 ------------ 47 и 16,19	20 и 20 -------- 40 и 73	20 и 40 -------- 40 и 19	25 и 25 -------- 40 и 52	25 и 32 -------- 34 и 64	32 и 40 -------- 18 и 55	28 и 36,4 ------------ 38 и 44,18
Каркасы арматурные	т	1	1	1	1	1	1	1	1	1	1	1	01
Сталь арматурная А-I 12 мм	кг	17,6	24,5	16,7	20,3	9,88	7,30	11,4	6,65	5,95	5,25	4,06	02
Накладки из стали арматурной, мм:
14	«»	-	11,9	-	7,87	-	-	-	-	-	-	-	03
18	«»	-	-	-	-	-	15,9	-	-	-	-	-	04
22
«»	34,2	-	18,7	-	-	-	-	19,!	-	-	-	05	28
«»	-	-	-	-	26,7	-	-	-	51,5	-	-	06	32
«»	-	-	-	-	-	-	-	-	-	-	35,5	07	40
«»	-	-	-	-	-	-	42,6	-	-	99,8	25,2	08	Талрепы
«»	14,6*	12,7*	10,3*	8,38*	4,08*	4,48*	4,69*	4,12*	4,3*	3,79*	2,93*	09	Электроды Э42А
«»	10,4	5,55	6,78	4,49	7,12	5,67	9,94	26,6	32,4	21,7	18,2	10	Кислород
л	58,4	50,8	41,5	33,7	16,4	18,0	18,8	16,5	17,3	15,2	11,8	11	Смесь пропан-бутановая
«»	5,53	4,81	3,93	3,19	1,55	1,7	1,78	1,57	1,63	1,44	1,11	12	Код графы
	01	02	03	04	05	06	07	08	09	10	11

Примечания: 1. В числовых значениях диаметров стержней и числа соединений первая цифра приведена для горизонтальных стержней, последующие — для вертикальных стержней.

2. Соединение горизонтальных стержней диаметром 20 мм и менее предусмотрено электросваркой внахлест.

Материал	Единица измерения	Масса каркаса до 6 т					Код строки
		Диаметр стержней, мм ------------------------------- Число соединений, шт.
		20 и 40 --------- 80 и 40	25 и 32 ---------- 34 и 100	25 и 36,4 ------------- 34 и 58,46	32 и 40 --------- 32 и 60	36 и 36 ---------- 20 и 112
Каркасы арматурные	т	1	1	1	1	1	01
Сталь арматурная А-I 12 мм	кг	4,76	3,51	2,8	4,11	2,66	02
Накладки из стали арматурной, мм:
28	«»	-	47,4	32,3	-	-	06
32	«»	-	-	-	-	76,1	07
40	«»	47	-	44,5	60,9	-	08
Талрепы	«»	2,46*	2,53*	2,02*	2,12*	2,47*	09
Электроды Э42	«»	10,8	23,5	25,7	13,9	20,7	10
Кислород	л	9,87	10,2	8,12	8,53	9,91	11
Смесь пропан-бутановая	«»	0,94	0,96	0,77	0,81	0,94	12
Код графы		12	13	14	15	16

Б. СВАРКА ВАННО-ШОВНЫМ СПОСОБОМ

1. Раскрой стали арматурной на анкеры и расчалки. 2. Установка каркасов арматурных. 3. Установка элементов раскрепления. 4. Установка накладок из стали полосовой. 5. Соединение элементов раскрепления между собой и с арматурным каркасом, стержней арматурных каркасов с накладками электросваркой. 6. Срезка и снятие талрепов.

Нормы на 1 т арматурных каркасов

Материал	Единица измерения	Масса каркаса, т, до									Код строки
		1		3						5
		Диаметр стержней, мм ------------------------------- Число соединений, шт.
		12 и 25 --------- 15 и 26	16 и 25 --------- 36 и 20	16 и 28,32 ------------ 47 и 16,19	20 и 20 --------- 40 и 73	20 и 40 --------- 40 и 19	25 и 25 --------- 40 и 52	25 и 32 --------- 34 и 64	32 и 40 --------- 18 и 55	28 и 36,4 ------------ 38 и 44,18
Каркасы арматурные	т	1	1	1	1	1	1	1	1	1	01
Сталь арматурная А-I 12 мм	кг	17,6	16,7	9,88	7,3	11,4	6,65	5,95	5,25	4,06	02
Накладки желобчатые из стали полосовой, мм:
67 x 40 x 6	«»	-	-	-	4,87	1,81	-	-	-	-	03
80 x 50 x 6	«»	5,42	2,96	-	-	-	5,43	2,09	-	-	04
92 x 56 x 8	«»	-	-	-	-	-	-	-	-	2,73	05
102 x 65 x 8	«»	-	-	4,5	-	-	-	8,67	2,15	-	06
115 x 75 x 8	«»	-	-	-	-	-	-	-	-	-	07
126 x 80 x 8	«»	-	-	-	-	4,31	-	-	10,1	2,55	08
Талрепы	«»	14,6	10,3	4,08	4,48	4,69	4,12	4,30	3,79	2,93	09
в том числе возврат	«»	14,6	10,3	4,08	4,48	4,69	4,12	4,30	3,79	2,93	10
Электроды:
Э42А	«»	1,32	1,83	0,88	0,23	0,24	0,21	0,22	0,19	0,15	11
Э55	«»	5,87	3,21	3,62	4,01	5,7	5,36	9,44	12,2	9,99	12
Кислород	л	58,4	41,5	16,4	18	18,8	16,5	17,3	15,2	11,8	13
Смесь пропан-бутановая	«»	5,53	3,93	1,55	1,7	1,78	1,57	1,63	1,44	1,11	14
Код графы		01	02	03	04	05	06	07	08	09

Примечания: 1. В числовых значениях диаметров стержней и числа соединений первая цифра приведена для горизонтальных стержней, последующие — для вертикальных стержней.

Материал	Единица измерения	Масса каркаса до 6 т					Код строки
		Диаметр стержней, мм ------------------------------- Число соединений, шт.
		20 и 40 --------- 80 и 100	25 и 32 --------- 34 и 100	25 и 36,4 --------- 34 и 58,46	32 и 40 --------- 32 и 60	36 и 36 --------- 20 и 112
Каркасы арматурные	т	1	1	1	1	1	01
Сталь арматурная А-I 12 мм	кг	4,76	3,51	2,8	4,11	2,66	02
Накладки желобчатые из стали полосовой, мм:
67 x 40 x 6	«»	1,89	-	-	-	-	03
80 x 50 x 6	«»	-	1,23	0,99	-	-	04
92 x 56 x 8	«»	-	-	-	-	-	05
102 x 65 x 8	«»	-	7,98	-	2,14	-	06
115 x 75 x 8	«»	-	-	-	-	13,38	07
126 x 80 x 8	«»	4,75	-	10,2	6,16	-	08
Талрепы	«»	2,46	2,53	2,02	2,12	2,47	09
Электроды:
Э42А	«»	0,12	0,13	0,1	0,11	0,13	10
Э55	«»	6,22	8,09	10,4	8,13	12,5	11
Кислород	л	9,87	10,2	8,12	8,53	9,91	12
Смесь пропан-бутановая	«»	0,94	0,96	0,77	0,81	0,94	13
Код графы		10	11	12	13	14

Глава 3. МОНТАЖ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ

Техническая часть

1. Нормы настоящей главы регламентируют расход материалов на монтаж сборных бетонных и железобетонных конструкций гидротехнических сооружений.

2. Нормами настоящей главы учтен расход материалов на устройство и разборку опалубки стыков омоноличивания бетонных и железобетонных конструкций.

3. В соответствии с ГОСТ 23478-79 (п. 4.14) опалубка для омоноличивания стыков должна изготавливаться из пиломатериалов хвойных и лиственных пород не ниже II сорта.

4. Нормы расхода материалов предусматривают применение для покрытия поверхности нащельников (опалубки) смазочного состава из отработанного машинного масла, мыла и воды в соотношении 1:1:8.

§ 15. МОНТАЖ ПЛИТ ГАЛЕРЕЙ

1. Раскрой стали угловой на элементы крепления нащельников. 2. Раскрой стали полосовой на косынки (код граф 01 - 02). 3. Раскрой досок на нащельники (код граф 03 - 04). 4. Устройство постели из раствора (код граф 03 - 04). 5. Установка плит. 6. Нанесение смазочного состава на поверхность нащельников. 7. Установка нащельников из щитов (код граф 01 - 02) или досок (код граф 03 - 04). 8. Установка элементов крепления. 9. Соединение электросваркой внутренних элементов крепления нащельников, косынок с закладными деталями плит и основания (код граф 01 - 02). 10. Заливка швов раствором цементным (код граф 03 - 04). 11. Снятие наружных элементов крепления нащельников. 12. Снятие нащельников. 13. Срезка шпилек.

а — плоские; б — сводчатые

Материал	Единица измерения	Плиты с опиранием на стены				Код строки
		плоские армопанели		сводчатые
		Площадь плиты, м2 --------------------------- Масса, т
		10 ---- 4		10 ---- 7
		Измерители
		1 плита	1 м3 плиты	1 плита	1 м3 плиты
Плиты железобетонные	м3	1,45	1	2,82	1	01
Доски 16 мм	«»	-	-	0,0055 --------- 0,0052	0,002 --------- 0,0018	02
Щит-нащельник площадью до 0,7 м2:
доски 40 мм	«»	0,0264*	0,0182*	-	-	03
бруски 75 x 100 мм	«»	0,009*	0,0062*	-	-	04
гвозди строительные 120 x 4 мм	кг	0,174*	0,12*	-	-	05
Сталь угловая, мм:
75 x 75 x 8	«»	14,58	10,05	-	-	06
50 x 50 x 5	«»	-	-	1,59	0,562	07
Сталь полосовая толщиной 8 мм	«»	11,68	8,06	-	-	08
Шпильки из стали круглой, мм:
16 x 550	«»	3,48	2,4	-	-	09
12 x 360	«»	-	-	1,6	0,567	10
Гайки:
М16	«»	0,135*	0,093*	-	-	11
М12	«»	-	-	0,079*	0,028*	12
Шайбы квадратные толщиной, мм:
4	«»	0,428*	0,295*	-	-	13
3	«»	-	-	0,326*	0,116*	14
Электроды Э42	«»	1,06	0,736	0,11	0,039	15
Кислород	л	261,4	180,7	58,6	20,76	16
в том числе для разборки	«»	15,8	10,9	11,1	3,92	17
Смесь пропан-бутановая	«»	24,48	16,88	6,15	2,17	18
в том числе для разборки	«»	1,44	0,99	1,05	0,37	19
Раствор цементный:
постели	м3	-	-	0,0093	0,0033	20
швов	«»	-	-	0,0204	0,0072	21
Состав смазочный	кг	0,214	0,148	-	-	22
Код графы		01	02	03	04

§ 16. МОНТАЖ БАЛОК

Состав рабочих операций

1. Установка закладных деталей. 2. Раскрой стали угловой на элементы крепления нащельника. 3. Раскрой досок на нащельники. 4. Раскрой картона строительного. 5. Установка балок. 6. Покрытие нащельников картоном. 7. Установка элементов крепления нащельников. 8. Установка нащельников. 9. Соединение внутренних элементов крепления нащельников электросваркой. 10. Снятие наружных элементов крепления нащельников. 11. Снятие нащельников. 12. Срезка шпилек.

а — отсасывающих труб; б — крутонаклонных участков

Для балок крутонаклонных участков водоприемников

1. Раскрой швеллера и стали угловой на элементы крепления. 2. Установка металлических опорных столиков и элементы их крепления из швеллера. 3. Соединение электросваркой швеллеров с выпусками арматуры и со столиками. 4. Установка балок на опорные столики. 5. Установка элементов крепления из стали угловой для щитов-нащельников. 6. Соединение внутренних элементов крепления нащельников, закладных частей балок с опорными столиками электросваркой. 7. Нанесение смазочного состава на поверхность нащельников. 8. Установка нащельников. 9. Снятие наружных элементов крепления нащельников. 10. Снятие нащельников. 11. Срезка шпилек.

1. Раскрой стали угловой на ограничители. 2. Раскрой брусков на нащельники. 3. Установка песочниц. 4. Установка инвентарных металлических опор и элементов составных опор. 5. Крепление элементов составных опор на болтах. 6. Соединение ограничителей из стали угловой с опорами электросваркой. 7. Установка балок. 8. Установка стационарных нащельников из брусков. 9. Разборка металлических опор по элементам. 10. Срезка ограничителей.

Материал	Единица измерения	Отсасывающие трубы		Крутонаклонные участки водоприемников		Причалы		Код строки
		Опирание балок
		на бетон		на металлические столики		на бетон и инвентарные опоры
		Масса, т
		9				52
		Измерители
		1 балка	1 м3 балки	1 балка	1 м3 балки	1 балка	1 м3 балки
Балки железобетонные	м3	3,44	1	3,29	1	18,3	1	01
Опоры металлические	кг	-	-	320	97,3	1135,7*	61,12*	02
в том числе:
труба 530 x 10 мм	«»	-	-	-	-	38*	2,08*	03
сталь листовая толщиной, мм:
30	«»	-	-	-	-	135*	7,35*	04
10	«»	-	-	-	-	159,1*	8,69*	05
8	«»	-	-	220	67,1	-	-	06
швеллер:
№ 30	«»	-	-	-	-	171,5*	9,37*	07
№ 24	«»	-	-	100	30,2	365*	20*	08
сталь угловая, мм:
110 x 110 x 8	кг	-	-	-	-	176,2*	9,63*	09
75 x 75 x 8	«»	-	-	-	-	30,9	5*	10
Щиты-нащельники площадью до 1,3 м2:
доски 40 мм	м3	-	-	0,1032*	0,0314*	-	-	11
бруски 75 x 100 мм	«»	-	-	0,0406*	0,0125*	-	-	12
бруски 50 x 50 мм	«»	-	-	-	-	0,0012	0,00007	13
доски 40 мм	«»	0,068 -------- 0,064	0,0198 --------- 0,0186	-	-	-	-	14
Швеллер № 10	кг	-	-	48,6 ------ 10	14,8 ------ 3	-	-	15
Сталь угловая, мм:
110 x 100 x 8	«»	-	-	-	-	4,99	0,273	16
75 x 75 x 8	«»	-	-	98,6	30	-	-	17
63 x 63 x 6	«»	-	-	42,1	12,8	-	-	18
50 x 50 x 5	«»	19,46	5,66	-	-	-	-	19
Закладные детали:
сталь угловая 100 x 63 x 6 мм	«»	8,05	2,34	-	-	-	-	20
сталь круглая 12 мм	«»	1,2	0,35	-	-	-	-	21
Шпильки из стали круглой, мм:
16 x 700	«»	11,28	3,28	-	-	-	-	22
16 x 420	«»	-	-	19,9	6,05	-	-	23
Болты М20 x 100	«»	-	-	-	-	0,477*	0,026*	24
Гайки:
М16	«»	0,577*	0,167*	0,609*	0,185*	-	-	25
М20	«»	-	-	-	-	0,102*	0,006*	26
Шайбы квадратные толщиной 4 мм	«»	1,83*	0,532*	1,93*	0,586*	-	-	27
Шайбы М20	«»	-	-	-	-	0,053*	0,003*	28
Гвозди толевые 2,5 x 32 мм	«»	0,114	0,0333	-	-	-	-	29
Электроды:
Э42	«»	0,7	0,203	2,48	0,756	0,084	0,005	30
Э42А	«»	-	-	0,732	0,222	-	-	31
Кислород	л	226,4	65,8	549,5	167,2	48,0	2,62	32
в том числе для разборки	«»	64,9	18,9	71,1	21,8	19,4	1,06	33
Смесь пропан-бутановая	«»	23,26	6,76	52,92	16,09	4,22	0,227	34
в том числе для разборки	«»	5,92	1,72	6,48	1,97	1,58	0,087	35
Картон строительный	м2	1,63	0,473	-	-	-	-	36
Песок	м3	-	-	-	-	0,0674	0,0037	37
Состав смазочный	кг	-	-	0,836	0,254	-	-	38
Код графы		01	02	03	04	05	06

§ 17. МОНТАЖ ПЛИТ-ОБОЛОЧЕК

Материал	Единица измерения	Массивные неармированные блоки								Армированные блоки		Код строки
		Лицевые грани плотин						Межсекционные швы плотин
		Площадь плит-оболочек, м2 ---------------------------------------- Масса плит-оболочек, т
	4	--- 4 10		--- 6 17		--- 9 10		--- 3 15		--- !		Измерители
		1 панель
		1 м3 панели	1 панель	1 м3 панели	1 панель	1 м3 панели	1 панель	1 м3 панели	1 панель	1 м3 панели	Плиты-оболочки железобетонные
м3	1,34	1	2,16	1	3,32	1	0,9	1	1,04	1	01	Доски 19 мм
«»	0,001	0,0007	-	-	-	-	-	-	-	-	02	Швеллер № 10
кг	-	-	20,9	9,65	-	-	-	-	-	-	03	Сталь угловая, мм:
												75 x 75 x 8
«»	-	-	-	-	-	-	45,1	50,8	-	-	04	63 x 63 x 6
«»	-	-	87,2	40	-	-	-	-	-	-	05	50 x 50 x 5
«»	-	-	27	12,8	27	8,15	-	-	-	-	06	Сталь арматурная А-II, мм:
												32
«»	-	-	22,3	10,3	-	-	-	-	-	-	07	28
«»	-	-	-	-	27,5	8,23	-	-	-	-	08	20
«»	-	-	-	-	-	-	5,06	5,68	-	-	09	12
«»	-	-	-	-	-	-	-	-	3,55	3,42	10	Сталь круглая, мм:
												25
«»	-	-	-	-	75,1	22,6	-	-	-	-	11	24
«»	2,27	0,848	-	-	-	-	-	-	-	-	12	16
«»	-	-	-	-	-	-	0,812	0,902	-	-	13	Закладные детали:
												сталь арматурная А-I 12 мм
«»	-	-	-	-	-	-	2,56	2,84	-	-	14	сталь полосовая толщиной 8 мм
«»	-	-	-	-	-	-	3,76	4,18	-	-	15	Крюки из стали круглой 25 мм
«»	-	-	-	-	10,8	3,25	-	-	-	-	16	Электроды:
												Э42
«»	0,578	0,431	0,379	0,175	3,36	1,02	0,134	0,149	-	-	17	Э42А
«»	-	-	4,99	2,31	1,13	0,341	0,421	0,467	0,824	0,792	18	Кислород
л	16,6	12,4	355	164	242,6	73,1	60,5	67,3	35,3	34	19	Смесь пропан-бутановая
кг	1,42	1,1	33,8	15,6	22,3	6,72	5,74	6,37	3,34	3,2	20	Код графы
	01	02	03	04	05	06	07	08	09	10

§ 18. МОНТАЖ АРМОПАНЕЛЕЙ

Материал	Единица измерения	Массивные стены высотой до 6 м		Стены галерей		Код строки
		Способ опирания
		на столики		на основание
		Площадь панелей, м2 -------------------------------- Масса панелей, т
		10 --- 6		15 --- 5
		Измерители
		1 панель	1 м3 панели	1 панель	1 м3 панели
Армопанели железобетонные	м3	2,204	1	1,9	1	01
Щиты-нащельники площадью до 2,5 м2:
доски 40 мм	«»	0,0992*	0,045*	-	-	02
бруски 100 x 100 мм	«»	0,028*	0,0127*	-	-	03
гвозди строительные 110 x 4 мм	кг	0,305*	0,138*	-	-	04
Щиты-нащельники площадью до 0,6 м2:
доски 40 мм	м3	0,0216*	0,0098*	0,0496*	0,0261*	05
бруски 100 x 100 мм	«»	0,012*	0,0054*	-	-	06
бруски 75 x 100 мм	«»	-	-	0,0158*	0,0083*	07
гвозди строительные 110 x 4 мм	кг	0,174*	0,0791*	0,388*	0,184*	08
Брусья 150 x 150 мм	м3	-	-	0,0236*	0,0124	09
Швеллер № 20	кг	11,2	5,7	-	-	10
Сталь угловая, мм:
100 x 100 x 8	«»	-	-	111 ------ 105	58,7 ------ 55,2	11
75 x 75 x 8	«»	-	-	25,5	13,4	12
63 x 63 x 6	«»	10,8	4,9	-	-	13
50 x 50 x 5	«»	10,7	4,85	-	-	14
Сталь арматурная А-II, мм:
32	«»	-	-	-	-	15
25	«»	-	-	4,08	2,14	16
Фермы-подкосы:
сталь арматурная А-II 20 мм	«»	135,5	61,5	-	-	17
сталь угловая 50 x 50 x 5 мм	«»	29,6	13,4	-	-	18
сталь листовая толщиной 10 мм	«»	44	20	-	-	19
Опорные столики:
сталь угловая 100 x 100 x 8 мм	«»	0,9	0,41	-	-	20
сталь угловая 63 x 63 x 6 мм	«»	4,8	2,18	-	-	21
сталь листовая толщиной 10 мм	«»	15,6	7,08	-	-	22
Шпильки из стали круглой, мм:
16 x 500	«»	-	-	5,53	2,91	23
12 x 1500	«»	5,3	2,4	-	-	24
12 x 350	«»	2,2	1	-	-	25
Гайки:
М16	«»	-	-	0,237*	0,125*	26
М12	«»	0,173*	0,078*	-	-	27
Шайбы квадратные толщиной, мм:
4	«»	-	-	0,749*	0,394*	28
3	«»	0,718*	0,326*	-	-	29
Электроды:
Э42	«»	1,46	0,581	0,733	0,386	30
Э42А	«»	3,77	1,68	0,366	0,193	31
Кислород	л	281,2	127,3	429,9	361,9	32
в том числе для разборки	«»	24,3	11	27,7	14,6	33
Смесь пропан-бутановая	«»	27,2	12,34	40,74	21,44	34
в том числе для разборки	«»	2,3	1,04	2,52	1,33	35
Состав смазочный	кг	0,779	0,353	0,27	0,142	36
Код графы		01	02	03	04

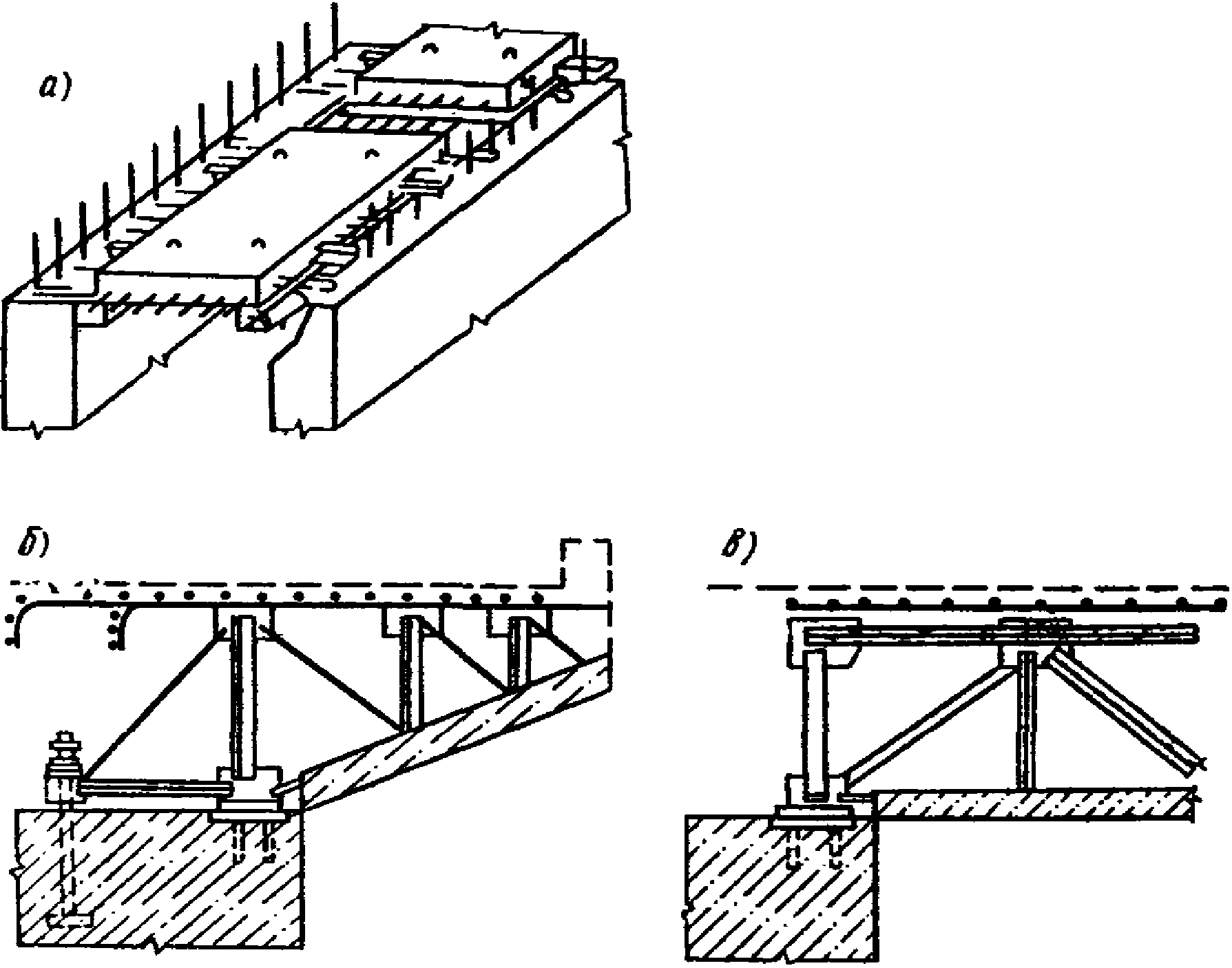

§ 19. МОНТАЖ ОБЕТОНИРОВАННЫХ АРМАТУРНЫХ КОНСТРУКЦИЙ

1. Установка закладных элементов. 2. Установка металлических подкладок (код графы 05 - 08). 3. Установка обетонированных конструкций. 4. Соединение опорных частей обетонированных конструкций с пластинами закладных деталей или подкладками электросваркой. 5. Крепление обетонированных конструкций к закладным анкерным болтам или к шпилькам гайками.

Материал	Единица измерения	Плиты причалов, перекрытий спиральных камер		Консоли бычков		Балки подкрановые		Код строки
		Площадь конструкций, м2 ------------------------------------- Масса конструкций, т
		8 --- 5		10 --- 8		14 --- 18
		Измерители
		1 плита	1 м3 плиты	1 конструкция	1 т конструкции	1 конструкция	1 т конструкции
Конструкции арматурные обетонированные	м3	2,02	1	2,31	0,33	5,25	0,291	01
Щиты-нащельники площадью до 1,5 м2:
доски 40 мм	«»	0,0168*	0,0083*	-	-	-	-	02
бруски 75 x 100 мм	«»	0,06*	0,0297*	-	-	-	-	03
гвозди строительные 110 x 4	кг	0,327*	0,162*	-	-	-	-	04
Бруски 100 x 100 м «»
0,09	-------	0,087 0,0446 ---------	0,0431 - -	-	-	05	Швеллер № 12	«»
7,37	3,65	-	-	-	-	06	Закладные и анкерные детали:
							сталь листовая толщиной, мм:
							25	«»
-	-	51	6,92	-	-	07	12	«»
-	-	7,69	1,04	-	-	08	10	«»
-	-	-	-	19,6	1,09	09	8	«»
-	-	20	2,71	-	-	10	сталь круглая, мм:
							25	«»
-	-	7,7	1,04	-	-	11	12	«»
-	-	-	-	5,12	0,285	12	шпильки из стали круглой 48 x 1300 мм	«»
-	-	74	10,02	-	-	13	Подкладки:
							сталь листовая толщиной 16 мм	«»
-	-	-	-	18,8	1,04	14	шпильки из стали круглой 20 мм	«»
-	-	-	-	2,36	0,115	15	Крюки из стали круглой 16 мм	«»
1,9	0,94	-	-	-	-	16	Шпильки из стали круглой, мм:
							12 x 300	«»
1,6	0,79	-	-	-	-	17	12 x 280	«»
2	0,99	-	-	-	-	18	Гайки:
							М48	«»
-	-	4,08	0,553	-	-	19	М20	«»
-	-	-	-	0,51	0,028	20	М12	«»
0,22*	0,109*	-	-	-	-	21	Шайбы квадратные толщиной, мм:
							16	«»
-	-	9,32	1,26	-	-	22	3	«»
0,915*	0,453*	-	-	-	-	23	Электроды:
							Э42А	«»
0,184	0,091	-	-	-	-	24	Э55	«»
-	-	0,31	0,042	1,774	0,968	25	Кислород	л
116	57,4	-	-	-	-	26	в том числе для разборки	«»
30,9	15,3	-	-	-	-	27	Смесь пропан-бутановая	«»
11,3	2,92	-	-	-	-	28	в том числе для разборки	«»
5,58	1,45	-	-	-	-	29	Состав смазочный	кг
0,472	0,245	-	-	-	-	30	Код графы
01	02	03	04	05	06			§ 20. МОНТАЖ ПЛИТ КРЕПЛЕНИЯ ОТКОСОВ И РИСБЕРМ

1. Раскрой стали арматурной на коротыши. 2. Укладка железобетонных подкладок и плит. 3. Укладка коротышей на закладные пластины плит. 4. Соединение между собой закладных пластин и подкладок, закладных пластин плит с коротышами электросваркой. 5. Заполнение штрабы между плитами раствором цементным.

Материал	Единица измерения	Вид соединения плит						Код строки
		гибкое				жесткое 7,5 ----- 2,7
		кольцевое		сварное
		Площадь плиты, м2 --------------------------- Масса плиты, т
		7,5 ----- 2,75
		Измерители
		1 плита	1 м3 плиты	1 плита	1 м3 плиты	1 плита	1 м3 плиты
Плиты железобетонные	м3	1,1	1	1,1	1	1,07	1	01
Подкладки железобетонные	«»	-	-	-	-	0,075	0,07	02
Сетки арматурные	кг	-	-	-	-	6	5,6	03
Сталь арматурная:
А-II 18 мм	«»	-	-	-	-	2,7	2,52	04
А-I 12 мм	«»	-	-	-	-	0,81	0,757	05
Кольца-хомуты из стали арматурной А-I 16 мм	«»	1,31	1,21	-	-	-	-	06
Электроды:
Э42	«»	-	-	-	-	0,339	0,318	07
Э42А	«»	-	-	0,068	0,062	1,28	1,19	08
Кислород	л	-	-	-	-	46,82	43,75	09
Смесь пропан-бутановая	«»	-	-	-	-	4,33	4,04	10
Лак каменноугольный	кг	0,228	0,207	0,128	0,116	-	-	11
Раствор цементный	м3	0,0086	0,0078	0,0086	0,0078	0,0516	0,482	12
Код графы		01	02	03	04	05	06

§ 21. УСТАНОВКА И СНЯТИЕ МЕТАЛЛИЧЕСКИХ ПРИСПОСОБЛЕНИЙ ПРИ МОНТАЖЕ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ

Состав рабочих операций

1. Раскрой стали полосовой на прокладки. 2. Крепление мостика через прокладки на болтах. 3. Снятие креплений на болтах. 4. Снятие прокладок.

Материал	Единица измерения	Инвентарные лестницы	Монтажные площадки площадью до 4 м2	Переходные мостики в сборе пролетом до 10 м	Код строки
		Масса приспособления, кг, до
		100	600	1200
		Измерители
		звено длиной до 4,5 м	1 м2 настила	1 м мостика
Металлические приспособления из стали угловой	кг	(По проекту)			01
Сталь угловая:
140 x 140 x 10	«»	-	10,8 ------ 9,57	-	02
75 x 75 x 8	«»	9,02 ------ 8,66	-	-	03
Сталь полосовая толщиной 28 мм	«»	-	-	0,602 -------- 0,562	04
Болты:
М16 x 70	«»	-	-	0,058*	05
М16 x 50	«»	2,045*	0,113*	-	06
Гайки М16	«»	0,609*	0,0333*	0,0135*	07
Шайбы под гайки М16	«»	0,208*	0,0125*	0,0046*	08
Электроды Э42	«»	0,144	0,108	-	09
Кислород	л	115	59,5	12,8	10
в том числе для разборки	«»	32,6	24,5	-	11
Смесь пропан-бутановая	«»	10,4	4,95	1,15	12
в том числе для разборки	«»	2,5	1,87	-	13
Код графы		01	02	03

Примечание. Соединение трубопроводов из полиэтиленовых труб производится на резьбе с применением муфт с уплотняющими резиновыми прокладками.

Глава 4. БЕТОННЫЕ РАБОТЫ

Техническая часть

1. Нормы расхода материалов настоящей главы регламентируют расход материалов при подготовке к бетонированию, укладке бетонной смеси и уходе за уложенным бетоном в блоках бетонирования гидротехнических сооружений.

§ 22. ПОДГОТОВКА БЛОКОВ К БЕТОНИРОВАНИЮ

Материал	Единица измерения	Характеристика основания		Код строки
		скальное	бетонное
Шланг резиновый	м	0,8	0,6	01
Ветошь	кг	1,1	0,7	02
Код графы		01	02

§ 23. УКЛАДКА БЕТОННОЙ СМЕСИ В БЛОКИ БЕТОНИРОВАНИЯ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ

1. Приемка бетонной смеси из транспортных средств. 2. Подача бетонной смеси к месту укладки. 3. Укладка бетонной смеси. 4. Уплотнение бетонной смеси.

Таблица 035

Материал	Единица измерения	Способ подачи и укладки бетона			Код строки
		послойный, с подачей бетона в бадьях кранами, автосамосвалами с мостиков, по виброхоботам, бетононасосами		однослойный с подачей бетона бетоновозами
		Конструкции
		железобетонные	бетонные
Смесь бетонная	м3	101	101,5	102	01
Код графы		01	02	03

§ 24. УКЛАДКА БЕТОННОЙ СМЕСИ В ОБЛИЦОВКУ КАНАЛОВ, ЗЕМЛЯНЫХ ПЛОТИН И БЕТОННУЮ ПОДГОТОВКУ

1. Приемка бетонной смеси из транспортных средств. 2. Подача бетонной смеси к месту укладки. 3. Укладка бетонной смеси. 4. Уплотнение бетонной смеси.

Материал	Единица измерения	Укладка бетона с подачей			Код строки
		в бадьях кранами, автосамосвалами с мостиков, бетоноукладчиками, бетононасосами		бульдозерами
		Конструкции
		железобетонные	бетонные
Смесь бетонная	м3	101,5	102	102,5	01
Код графы		01	02	03

§ 25. ЗАПОЛНЕНИЕ БЕТОННОЙ СМЕСЬЮ ШТРАБ С ЗАКЛАДНЫМИ ЧАСТЯМИ И ЗАЛИВКА БЕТОННОЙ СМЕСИ ЗА ОБЛИЦОВКУ

1. Приемка бетонной смеси из транспортных средств. 2. Подача бетонной смеси к месту укладки. 3. Укладка бетонной смеси. 4. Уплотнение бетонной смеси.

Материал	Единица измерения	Штрабы с закладными частями и заливка бетонной смеси за облицовку		Код строки
		Конструкции
		железобетонные	бетонные
Смесь бетонная	м3	101	101,5	01
Код графы		01	02

§ 26. УВЛАЖНЕНИЕ БЕТОННОЙ КЛАДКИ

Состав рабочих операций

1. Полив поверхности бетона водой из шланга. 2. Покрытие поверхности бетона влагоудерживающими материалами.

Таблица 038

Норма на 100 м2 поверхности

Материал	Единица измерения	Материал покрытия		Код строки
		мешковина	полиэтиленовая пленка
Мешковина	м2	120*	-	01
Полиэтиленовая пленка	кг	-	60*	02
Шланг резиновый	м	0,3	0,3	03
Код графы		01	02

§ 27. УТЕПЛЕНИЕ БЕТОННОЙ КЛАДКИ

Состав рабочих операций

1. Укладка утеплителя на поверхность бетонной кладки (графы 01, 02). 2. Укладка щитов-утеплителей на имеющиеся закладные детали после демонтажа опалубки (графа 03). 3. Снятие утеплителя с поверхности бетонной кладки (графы 01, 02). 4. Демонтаж щитов-утеплителей с вертикальных поверхностей бетонной кладки (графа 03).

Таблица 039

Материал	Единица измерения	Поверхность			Код строки
		горизонтальная		вертикальная
		Утеплитель
		резина губчатая, листовая	маты брезентовые	щиты из ФРП
Щиты-утеплители с креплением	м2	-	-	100*	01
Резина губчатая листовая	«»	115*	-	-	02
Маты брезентовые	«»	-	115*	-	03
Код графы		01	02	03

§ 28. МОНТАЖ ТРУБОПРОВОДОВ ДЛЯ ТРУБНОГО ОХЛАЖДЕНИЯ БЕТОННОЙ КЛАДКИ

Материал	Единица измерения	Трубопровод из труб		Код строки
		стальных	полиэтиленовых
Детали трубопровода	м	100	100	01
Сталь круглая 8 мм	кг	24	24	02
Проволока стальная 2 мм	«»	0,2	0,2	03
Сурик свинцовый	«»	0,5	-	04
Олифа	«»	0,2	-	05
Лен трепаный	«»	0,3	-	06
Прокладка резиновая	шт.	-	5	07
Код графы		01	02

§ 29. МОНТАЖ ЗАЩИТНЫХ ШАТРОВ НА БЛОКАХ БЕТОНИРОВАНИЯ

Состав рабочих операций

1. Монтаж каркаса защитного шатра. 2. Крепление опорных пилонов электросваркой к пилонам нижележащего яруса бетонирования (графы 02, 03). 3. Установка щитов покрытия при монтаже покрытия шатра. 4. Установка утепляющих пологов.

Таблица 041

блока бетонирования

Материал	Единица измерения	Для послойной схемы укладки бетона		Для однослойной схемы укладки бетона	Код строки
		с опиранием
		на свежеуложенный бетон	на металлические пилоны, оставляемые в бетонной кладке
Детали каркаса:
необорачиваемые	кг	-	875	150	01
инвентарные	«»	6000*	550*	4700*	02
Щиты покрытия	м2	100*	100*	100*	03
Пологи брезентовые	кг	72*	110*	150*	04
Электроды Э42	«»	-	9,1	3,4	05
Гвозди	«»	0,5	0,6	0,4	06
Код графы		01	02	03

Глава 5. УСТРОЙСТВО УПЛОТНЕНИЙ ДЕФОРМАЦИОННЫХ ШВОВ

Техническая часть

металлические диафрагмы — отдельными деталями в комплекте с креплениями, гидроизоляционными прокладками с антикоррозийным покрытием;

профильных резиновых изделий — методом горячей вулканизации.

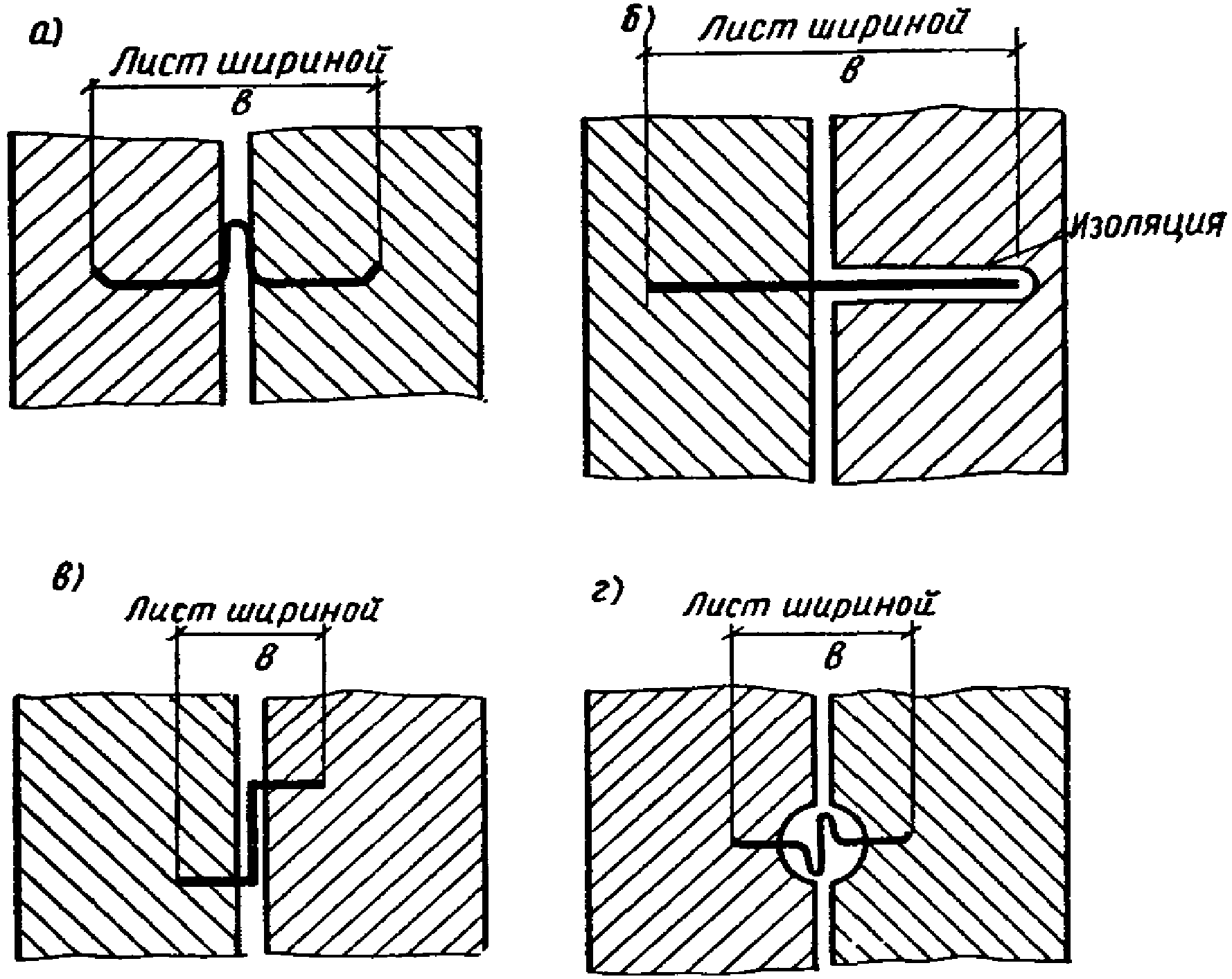

§ 30. УСТАНОВКА МЕТАЛЛИЧЕСКИХ ДИАФРАГМ

Материал	Единица измерения	Ширина диафрагмы, см					Код строки
		30	40	60	80	100
Детали диафрагм	м	105	105	105	105	105	01
Электроды	кг	3,8	5,1	7,6	10,2	12,7	02
Мастика асфальтовая	«»	25,4	34	51	68	85	03
Гвозди	«»	1,95	1,95	2,94	2,94	2,94	04
Код графы		01	02	03	04	05

§ 31. УСТАНОВКА ДИАФРАГМ ИЗ ПРОФИЛЬНОЙ РЕЗИНЫ

Состав рабочих операций

1. Установка закладных деталей в блоке бетонирования (код графы 03). 2. Установка деталей диафрагмы. 3. Соединение монтажных стыков методом вулканизации. 4. Крепление диафрагмы к опалубке гвоздями (код графы 01, 02). 5. Крепление диафрагмы к закладным деталям (код графы 03) на болтах.

Материал	Единица измерения	Диафрагма			Код строки
		внутренняя		наружная
		тип I	тип II
Детали диафрагм с закладными частями	м	-	-	101,5	01
Резина профильная	«»	110	110	110	02
Резина сырая 2 мм	кг	4,5	6,2	8,7	03
Клей 88НС	«»	1,6	2,2	3,1	04
Гвозди	«»	1,95	1,95	-	05
Электроды Э42	«»	-	-	8,65	06
Код графы		01	02	03

§ 32. УСТРОЙСТВО АСФАЛЬТОВЫХ ШПОНОК

Материал	Единица измерения	Шахтные без ограждающих конструкций						Контурные с ограждающими конструкциями			Код строки
		Площадь сечения шпонки (по заливочной массе), м2
		0,04	0,06	0,24	0,48	0,8	0,98	0,04	0,06	0,24
Детали закладные	м	-	-	-	-	-	-	101,5	101,5	101,5	01
Детали ограждающие	«»	-	-	-	-	-	105	102,5	102,5	102,5	02
Прокладки гидроизоляционные	«»	-	-	-	-	-	420	105	105	105	03
Грунтовка битумная	т	0,02	0,03	0,05	0,06	0,07	0,09	0,02	0,03	0,05	04
Мастика асфальтовая	«»	7,2	11	40	75	140	170	7,2	11	40	05
Электроды Э42	кг	-	-	-	-	-	-	8,6	9,8	10,2	06
Код графы		01	02	03	04	05	06	07	08	09

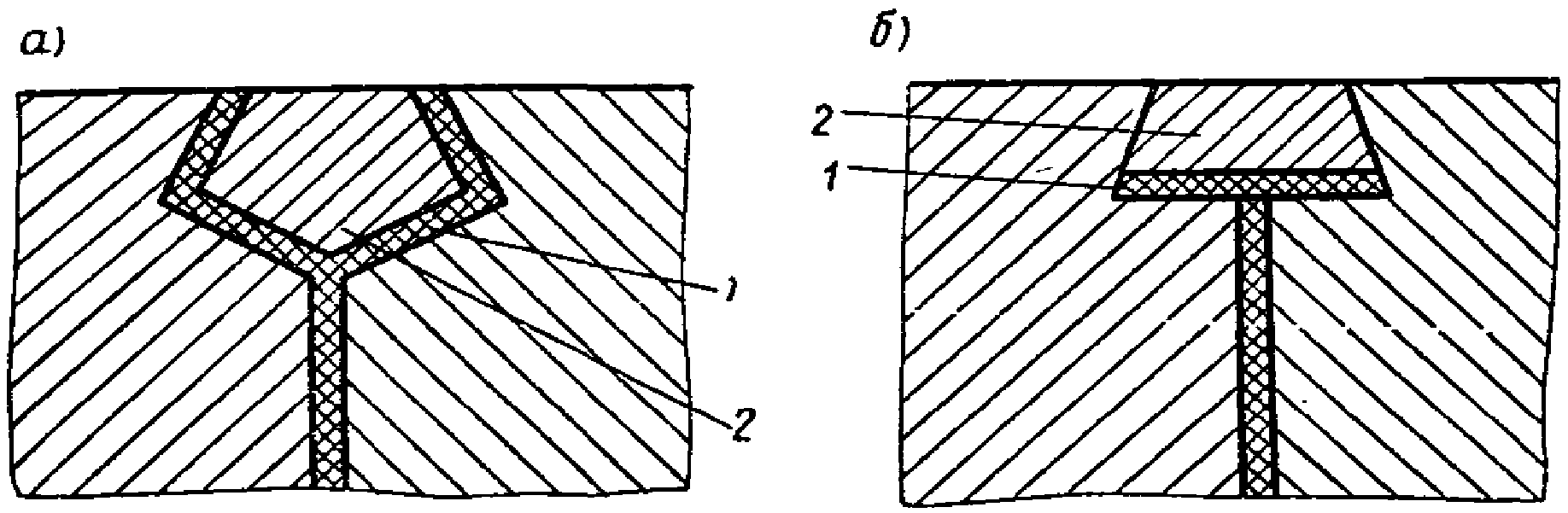

§ 33. УСТРОЙСТВО УПЛОТНЕНИЙ ИЗ ЖЕЛЕЗОБЕТОННЫХ БРУСЬЕВ И ПЛИТ

Материал	Единица измерения	Конструкция уплотнения из железобетонных		Код строки
		брусьев	плит
Детали уплотнения железобетонные	м	100	100	01
Гидроизоляционные прокладки	«»	105	105	02
Мастика асфальтовая	т	0,2	0,4	03
Электроды Э42	кг	3,7	5,1	04
Код графы		01	02

§ 34. УСТРОЙСТВО ЭЛЕКТРООБОГРЕВА АСФАЛЬТОВЫХ ШПОНОК

Состав рабочих операций

1. Установка закладных деталей в блоке бетонирования (код графы 02). 2. Установка изоляторов в закладных деталях (код графы 02). 3. Установка изоляторов на стержневых электронагревателях (код графы 01). 4. Установка деталей стержневых электронагревателей. 5. Соединение деталей стержневых электронагревателей дуговой электросваркой.

а — с изоляторами-распорками в шпонках малого сечения

Материал	Единица измерения	Конструкция электрообогрева		Код строки
		с изоляторами-распорками	с изоляторами на закладных деталях
Закладные детали	шт.	-	350	01
Изоляторы проходные	«»	-	350	02
Изоляторы-распорки	«»	85	-	03
Проволока стальная 2 мм	кг	0,3	-	04
Электроды Э42	«»	3,77	7,54	05
Электронагреватели стержневые	м	203	406	06
Код графы		01	02

17066-80*

7

Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

5781-82*

8

8732-78*

10

2715-75*

Гвозди строительные. Конструкция и размеры

13

7798-70*

Материалы рулонные кровельные и гидроизоляционные. Классификация и общие технические требования

15

7473-85*

Трубы и муфты асбестоцементные напорные. Технические условия

17

23478-79

Опалубка разборно-переставная мелкощитовая инвентарная для возведения монолитных бетонных и железобетонных конструкций. Технические условия

19

9463-72*

Пиломатериалы хвойных пород. Технические условия

21

7931-76*

Сурик свинцовый. Технические условия

23

10330-76**

Клей резиновый. Технические условия

25

287-68*

Ацетилен растворенный и газообразный технический. Технические условия

27

3262-75*

Ткани упаковочные и технического назначения. Технические условия

29

10354-82*

Мастика битумно-резиновая изоляционная. Технические условия

31

5915-70*

Шайбы. Технические условия

11371-78*

---
