Утвержден и введен в действие
Госстандартом СССР
от 6 августа 1963 г. № 567

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГВОЗДИ СТРОИТЕЛЬНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Building nails. Construction and dimensions

ГОСТ 4028-63

Группа В78

ОКП 12 7100

Дата введения

1 августа 1964 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

Исполнители: К.Г. Залялютдинов; Б.М. Ригмант; В.Г. Вильде; Р.В. Жирова.

2. Утвержден и введен в действие Государственным комитетом стандартов, мер и измерительных приборов СССР от 06.08.1963 № 567.

3. Взамен ГОСТ 3886-47, ГОСТ 3887-47, ГОСТ 4028-48, ГОСТ 4031-48.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 283-75 3

5. Срок действия продлен до 01.01.1996 Постановлением Госстандарта от 15.05.1985 № 1353.

6. Переиздание (январь 1988 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1965 г., ноябре 1980 г., декабре 1987 г. (ИУС 11-65, 2-81, 4-88).

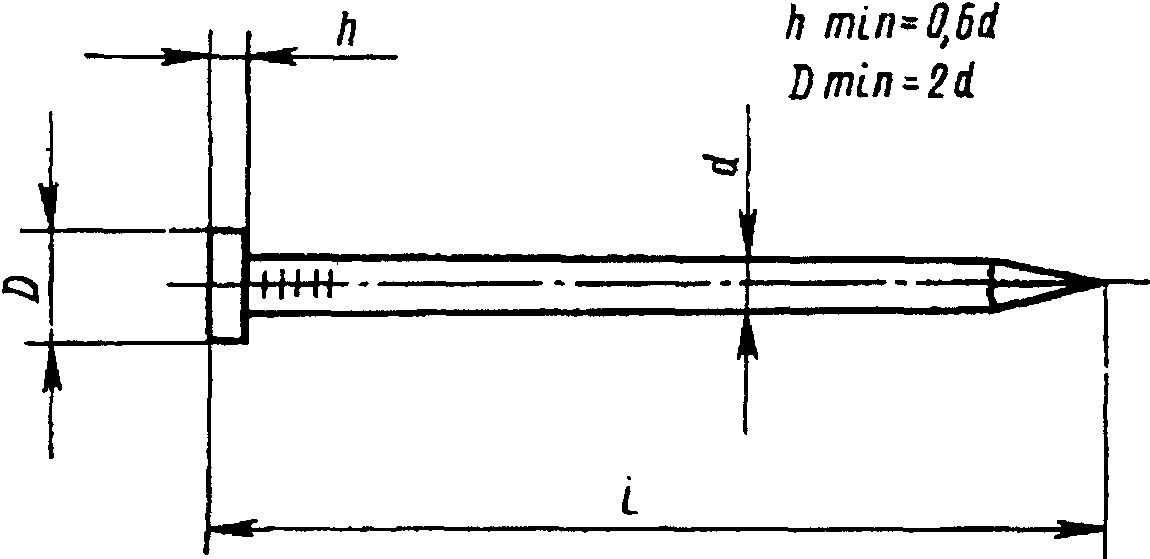

1. Конструкция и размеры строительных гвоздей с плоской головкой должны соответствовать указанным на черт. 1 и в табл. 1.

Информационные данные

Черт. 1

Таблица 1

мм

Диаметр стержня d Длина гвоздя l
0,8 8
12
1,0 16
1,2 16
20
25
1,4 25
32
40
1,6 25
40
50

Условное обозначение гвоздей с плоской головкой с диаметром стержня 1,2 мм и длиной 25 мм:

Гвозди П 1,2 x 25 ГОСТ 4028-63.

(Измененная редакция, Изм. № 2).

2. Конструкция и размеры строительных гвоздей с конической головкой должны соответствовать указанным на черт. 2, 3, 4 и в табл. 2.

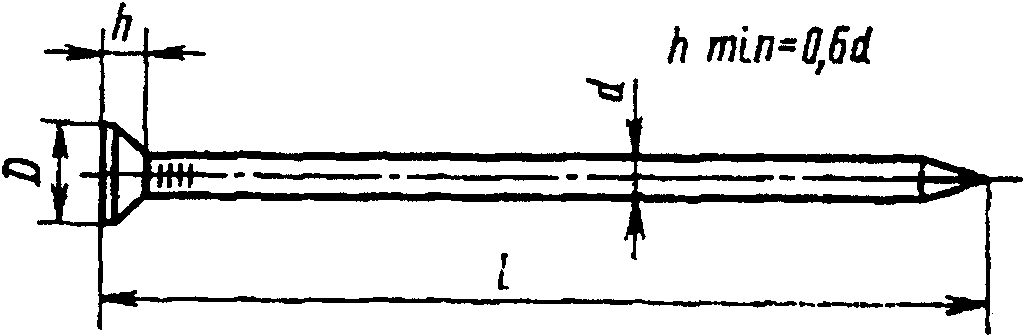

Гвозди круглые

Информационные данные

Черт. 2

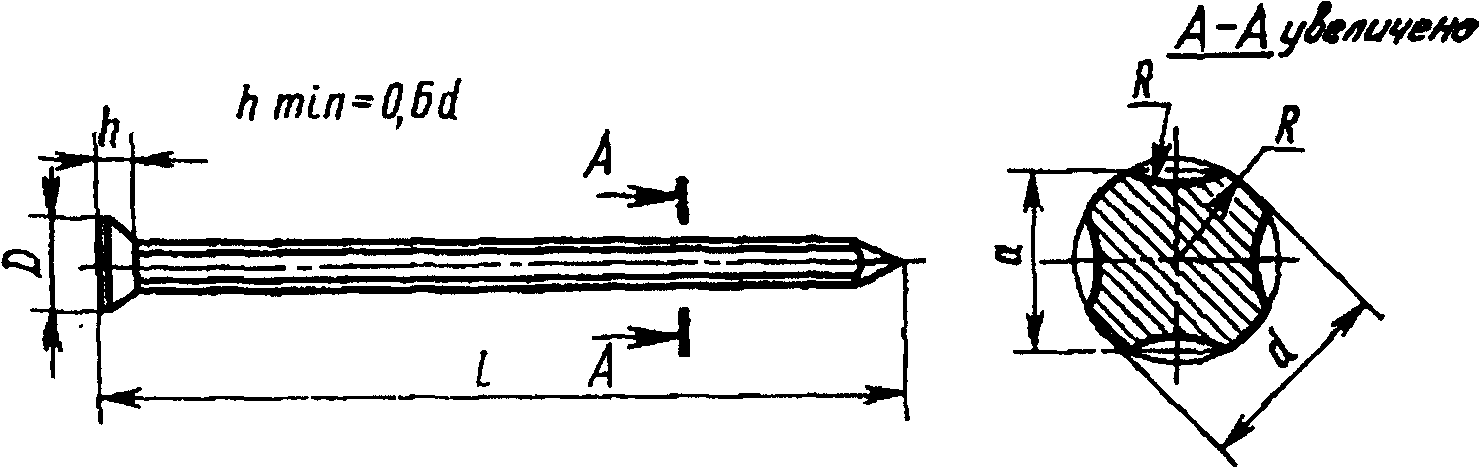

Гвозди трефовые

Информационные данные

Черт. 3

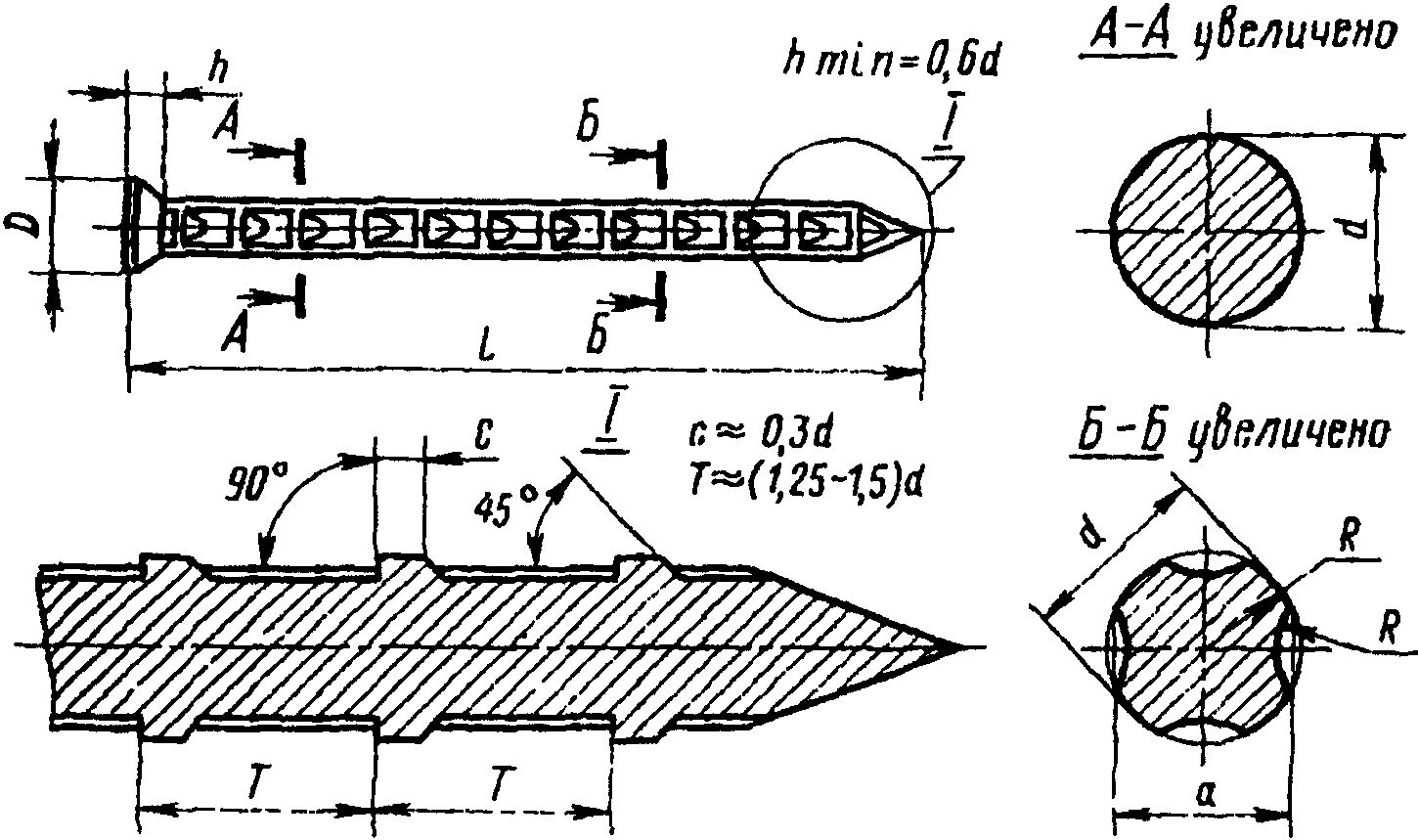

Гвозди трефовые с перемычками

Информационные данные

Черт. 4

Таблица 2

мм

Условный диаметр стержня d Длина гвоздя l Размер a Наименьший диаметр головки D
1,8 32
40
50
60		 - 3,5
2,0 40
50		 1,75 4
2,5 50
60		 2,2 5
3,0 70
80		 2,65 6
3,5 90 3,1 7
4,0 100
120		 3,55 7,5
5,0 120
150		 4,45 9
6,0 150
200		 5,3 11
8,0 250 7,13 14

Примечание. По требованию потребителя гвозди круглые размером 1,8 x 32 изготовляются с плоской головкой.

Условное обозначение гвоздей с конической головкой круглых диаметром 2,5 мм, длиной 60 мм:

Гвозди К 2,5 x 60 ГОСТ 4028-63.

То же, трефовых:

Гвозди Т 2,5 x 60 ГОСТ 4028-63.

То же, трефовых с перемычками:

Гвозди ТП 2,5 x 60 ГОСТ 4028-63.

(Измененная редакция, Изм. № 1, 2).

3. Технические требования на гвозди — по ГОСТ 283-75.

Примечание. Односторонний равномерный прогиб стержня в средней части гвоздя размером 1,8 x 60 не должен превышать 0,7 мм.

(Измененная редакция, Изм. № 1, 2).

4. Теоретическая масса гвоздей указана в справочном Приложении.

(Введен дополнительно, Изм. № 2).

Приложение
Справочное

ТЕОРЕТИЧЕСКАЯ МАССА ГВОЗДЕЙ

Размер гвоздей d \times l, мм Масса 1000 круглых гвоздей, кг \approx
0,8 \times 8 0,032
0,8 \times 12 0,051
1,0 \times 16 0,100
1,2 \times 16 0,147
1,2 \times 20 0,183
1,2 \times 25 0,219
1,4 \times 25 0,302
1,4 \times 32 0,385
1,4 \times 40 0,482
1,6 \times 25 0,397
1,6 \times 40 0,633
1,6 \times 50 0,791
1,8 \times 32 0,640
1,8 \times 40 0,787
1,8 \times 50 0,967
1,8 \times 60 1,16
2,0 \times 40 0,949
2,0 \times 50 1,19
2,5 \times 50 1,87
2,5 \times 60 2,23
3,0 \times 70 3,77
3,0 \times 80 4,33
3,5 \times 90 6,6
4,0 \times 100 9,5
4,0 \times 120 11,5
5,0 \times 120 17,8
5,0 \times 150 21,9
6,0 \times 150 32,4
6,0 \times 200 43,1
8,0 \times 250 96,2

Примечание. Масса 1000 гвоздей трефовых на 15%, а трефовых с перемычками на 12% меньше массы 1000 гвоздей круглых того же размера.

(Измененная редакция, Изм. № 1, 2, 3).
