НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ С МЕЛКИМ ШАГОМ РЕЗЬБЫ

Hexagon socket head cap screws with metric fine pitch thread

ISO 12474:2010 Hexagon socket head cap screws with metric fine pitch thread (IDT)

ГОСТ Р ИСО 12474-2012

Группа Г32

ОКС 21.060.10;
ОКП 16

Дата введения
1 января 2014 года

Предисловие

1. Подготовлен Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 229 «Крепежные изделия».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 ноября 2012 г. № 1131-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 12474:2010 «Винты с цилиндрической головкой и шестигранным углублением под ключ с мелким шагом резьбы» (ISO 12474:2010 «Hexagon socket head cap screws with metric fine pitch thread»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.

5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Область применения

Настоящий стандарт устанавливает характеристики винтов с цилиндрической головкой и шестигранным углублением под ключ с мелким шагом резьбы с номинальными диаметрами резьбы, d, от 8 мм до 36 мм и класса точности A.

Приблизительные расчетные значения массы винтов см. в Приложении А.

2. Нормативные ссылки

Следующие нормативные документы необходимо использовать при применении настоящего стандарта. Для датированных ссылок применяется только указанное издание. Для недатированных ссылок — последнее издание указанного стандарта (включая любые поправки).

ИСО 225:2010. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225:2010, Fasteners — Bolts, screws, studs and nuts — Symbols and designations of dimensions)

ИСО 261:1999. Резьбы метрические ИСО общего назначения. Общий план (ISO 261:1999, ISO general-purpose metric screw threads — General plan)

ИСО 898-1:2009. Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы (ISO 898-1:2009, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws and studs with specified property classes — Coarse thread and fine pitch tread)

ИСО 965-2:1998. Резьбы метрические ИСО общего применения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Средний класс точности (ISO 965-2:1998, ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for general purpose external and internal screw threads — Medium quality)

ИСО 965-3:1998. Резьбы метрические ИСО общего назначения. Допуски. Часть 3. Отклонения для конструкционной резьбы (ISO 965-3:1998, ISO general purpose metric screw threads — Tolerances — Part 3: Deviations for constructional screw threads)

ИСО 3269:2000. Изделия крепежные. Приемочный контроль (ISO 3269:2000, Fasteners — Acceptance inspection)

ИСО 3506-1:1997. Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки (ISO 3506-1:1997, Mechanical properties of corrosion-resistant stainless steel fasteners — Part 1: Bolts, screws and studs)

ИСО 4042:1999. Изделия крепежные. Электролитические покрытия (ISO 4042:1999, Fasteners — Electroplated coatings)

ИСО 4753:1983. Изделия крепежные. Концы крепежных изделий с наружной метрической резьбой ИСО (ISO 4753:1983, Fasteners — Ends of parts with external ISO metric thread)

ИСО 4759-1:2000. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и шайки. Классы точности A, B и C (ISO 4759-1:2000, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C)

ИСО 6157-1:1988. Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения (ISO 6157-1:1988, Fasteners — Surface discontinuities — Part 1: Bolts, screws and studs for general requirements)

ИСО 6157-3:1988. Изделия крепежные. Дефекты поверхности. Часть 3. Болты, винты и шпильки специальные (ISO 6157-3:1988, Fasteners — Surface discontinuities — Part 3: Bolts, screws and studs for special requirements)

ИСО 8839:1986. Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов (ISO 8839:1986, Mechanical properties of fasteners — Bolts, screws, studs and nuts made of non-ferrous metals)

ИСО 8992:2005. Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек (ISO 8992:2005, Fasteners — General requirements for bolts, screws, studs and nuts)

ИСО 10683:2000. Изделия крепежные. Неэлектролитические цинк-ламельные покрытия (ISO 10683, Fasteners — Non-electrolytically applied zinc flake coatings).

3. Размеры

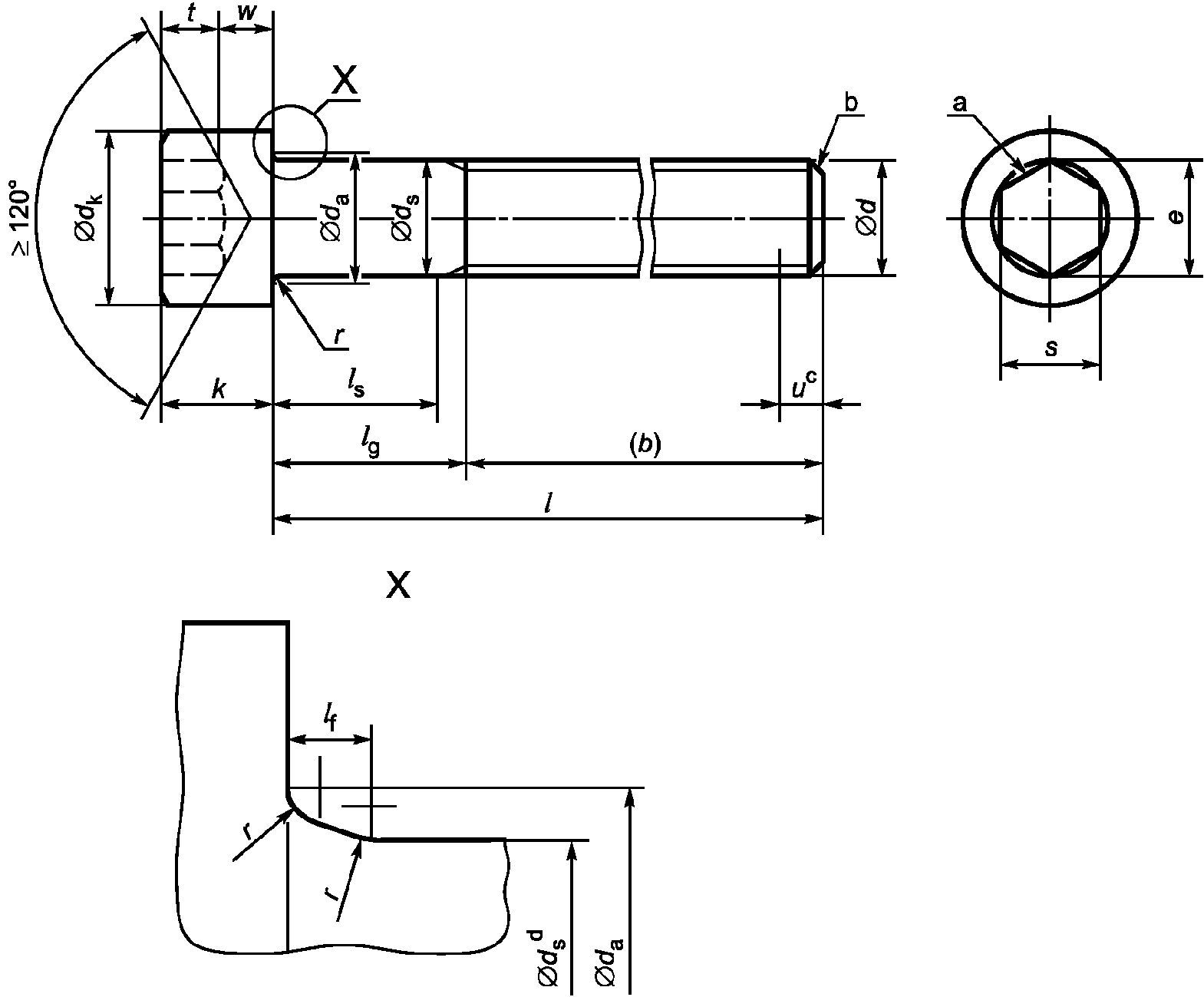

Размеры винтов указаны на рисунке 1 и в таблице 1.

Символы и обозначения размеров по ИСО 225.

3. Размеры

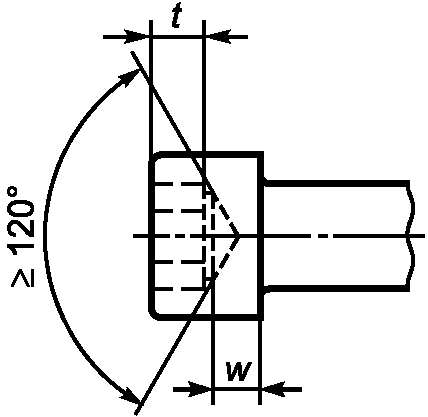

a) Винт с цилиндрической головкой

и шестигранным углублением под ключ

3. Размеры

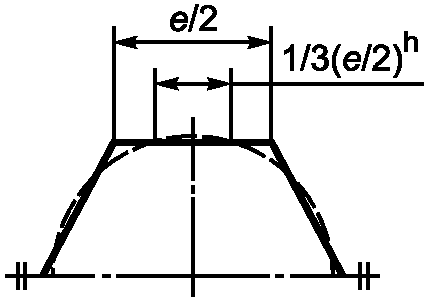

b) Возможный вариант формы углубления

3. Размеры

c) Возможный вариант формы дна углубления

3. Размеры

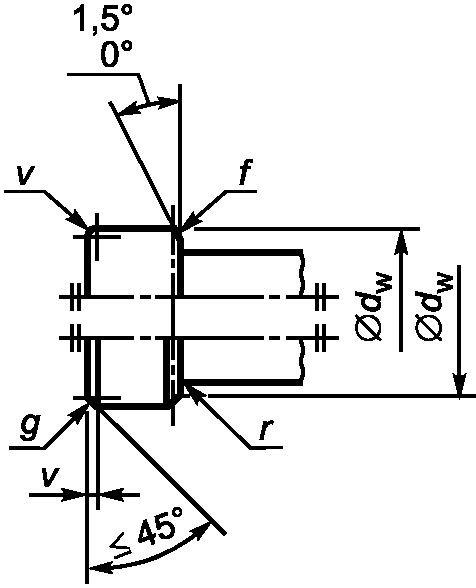

d) Верхняя и нижняя кромка головки

3. Размеры

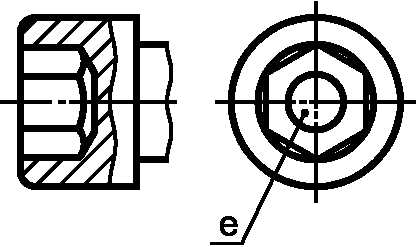

e) Прошитое углубление

Обозначение

Максимальные размеры галтели под головкой

l_{f,max} = 1,7r_{max} ,

r_{max} = \_\_\_\_ \frac{d_{a,max} - d_{s,max}}{2} ,

r_{min} , см. таблицу 1.

a Конец с фаской в соответствии с ИСО 4753.

b Неполная резьба u <= 2P.

c Допускается незначительное скругление или коническая зенковка на выходе углубления.

d d_{s} применяется, если задано значение l_{s,min} .

e Плоскую область допускается использовать для нанесения маркировки.

f Нижняя кромка головки может быть скругленной или с фаской (для d_{w} ), но в любом случае без заусенцев.

g Верхняя кромка головки может быть скругленной или с фаской на усмотрение изготовителя.

h Для прошитых углублений наибольший предельный размер расширения в результате сверления не должен превышать 1/3 длины любой грани углубления, равной e/2.

Рисунок 1. Винт с цилиндрической головкой и шестигранным углублением под ключ с мелким шагом резьбы

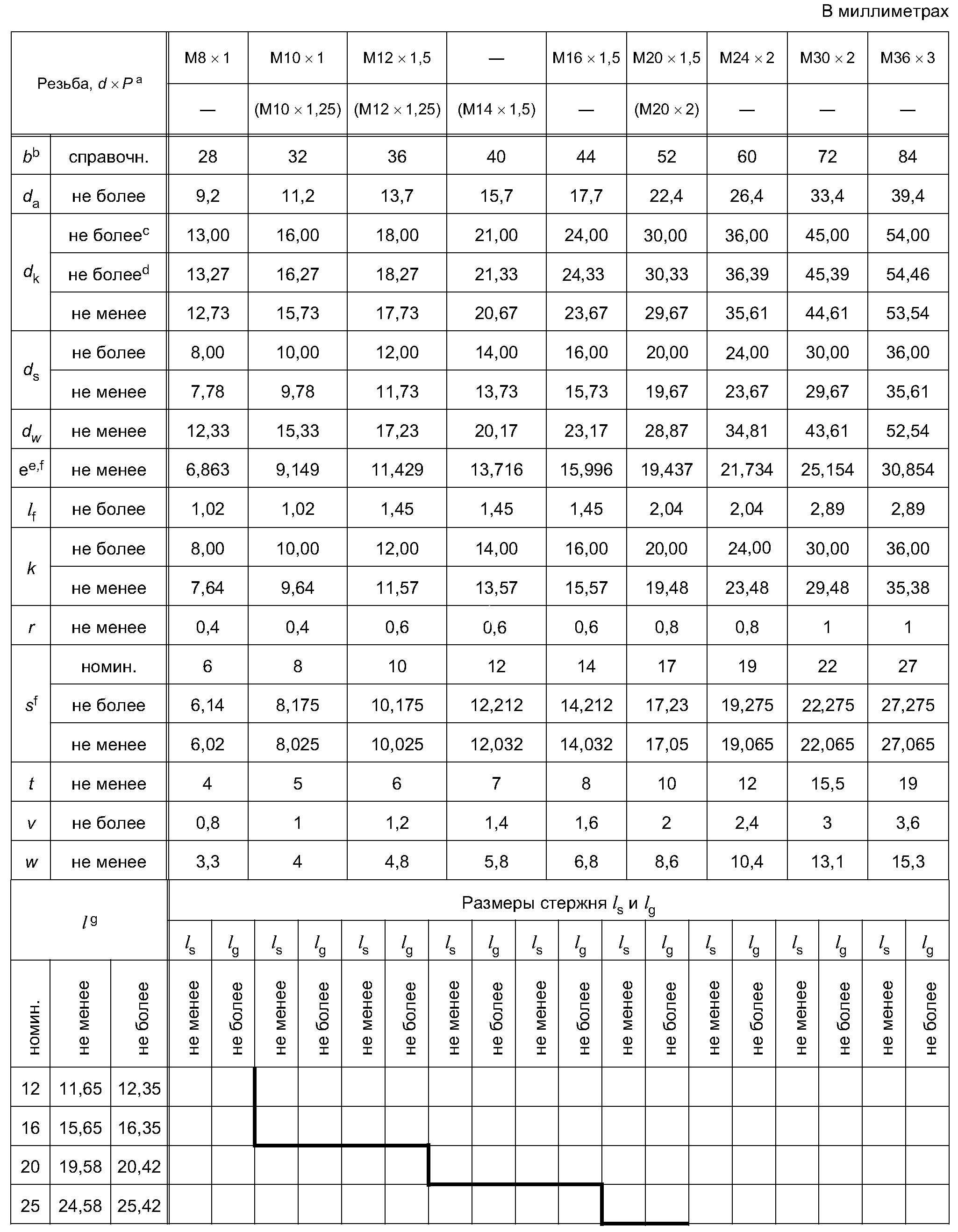

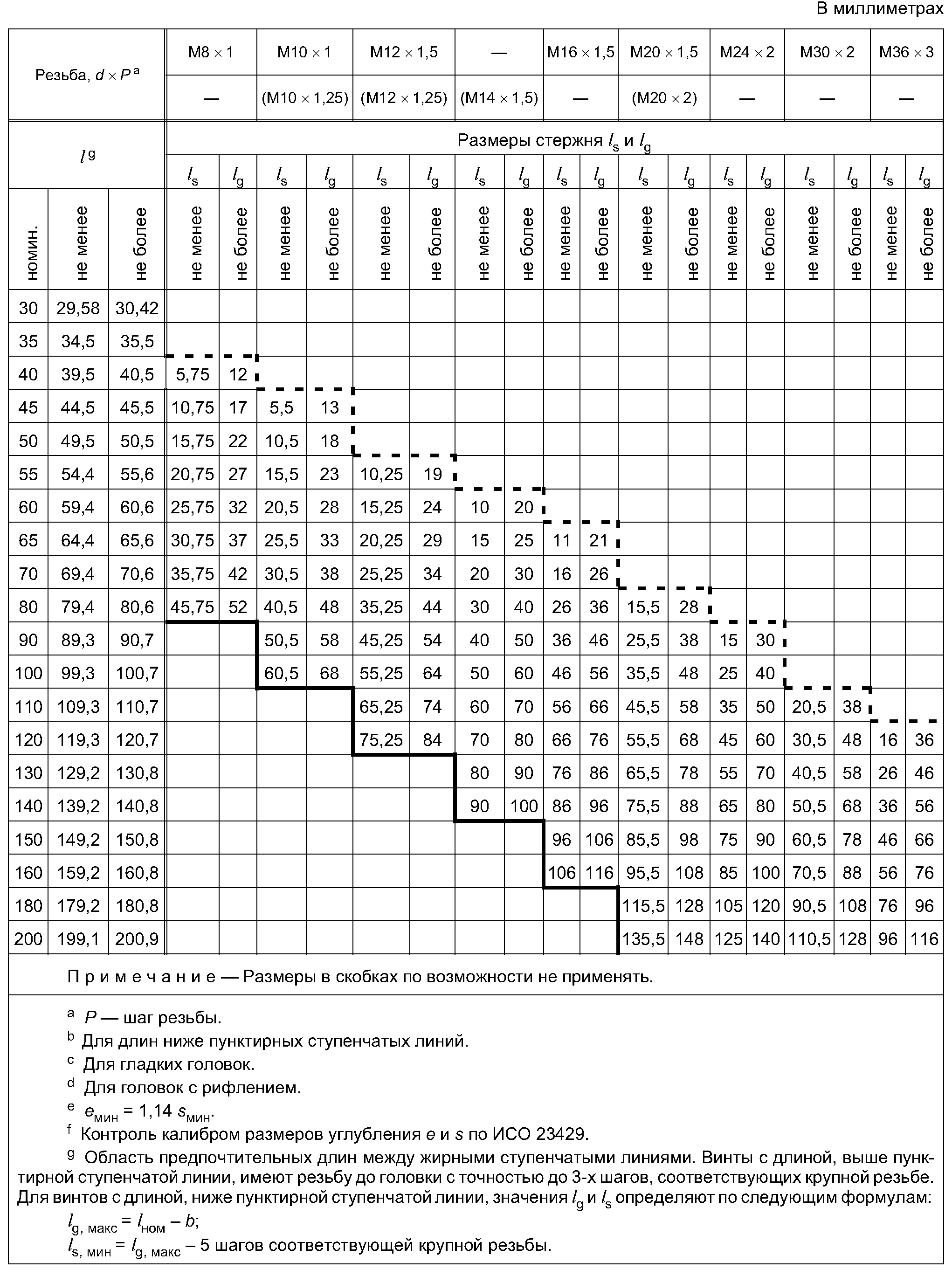

Таблица 1

Размеры для винтов с цилиндрической головкой и шестигранным углублением под ключ с мелким шагом резьбы

3. Размеры

4. Технические требования и ссылочные стандарты

Технические требования в соответствии с таблицей 2.

Таблица 2

Технические требования и ссылочные стандарты			Материал	Сталь
Коррозионно-стойкая сталь	Цветной металл	Общие требования
Обозначение стандарта	ИСО 8992	Резьба
	Допуск	5g6g для класса прочности 12.9/12.9 ; для других классов прочности: 6g
Обозначение стандарта	ИСО 261, ИСО 965-2, ИСО 965-3	Механические свойства Класс прочности	8 мм <= d <= 36 мм: 8.8, 10.9, 12.9/12.9 d < 24 мм: А2-70 ^a, А3-70, А4-70, А5-70	24 мм <= d <= 36 мм:
	А2-50 ^b, А3-50, А4-50, А5-50	По согласованию	Обозначение стандарта	ИСО 898-1
ИСО 3506-1	ИСО 8839	Допуски
	Класс точности	A
Обозначение стандарта		ИСО 4759-1 Отделка-покрытие Без покрытия	Требования к электролитическим покрытиям по ИСО 4042	Требования к неэлектролитическим цинк-ламельным покрытиям по ИСО 10683 Без отделки
Без отделки		Требования к электролитическим покрытиям по ИСО 4042	Дефекты поверхности	Допустимые дефекты поверхности по ИСО 6157-1 и ИСО 6157-3 для класса прочности 12.9/12.9
-		-
Приемка Приемочный контроль по ИСО 3269
<а> Для винтов из коррозионно-стойкой стали, изготовленных механической обработкой из прутка, допускается использовать марку стали А1-70 для размеров <= М12 и соответствующим образом маркировать изделие. <б> Для винтов из коррозионно-стойкой стали, изготовленных механической обработкой из прутка, допускается использовать марку стали А1-50 и соответствующим образом маркировать изделие.

5. Обозначение

Пример

Винт с цилиндрической головкой и шестигранным углублением под ключ с резьбой М12 x 1,5, номинальной длиной l = 80 мм, класса прочности 12.9 обозначают следующим образом:

Винт с цилиндрической головкой и шестигранным углублением под ключ ГОСТ Р ИСО 12474 — М12 x 1,5 x 80 — 12.9.

6. Дополнительные технические условия

В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ИСО 261, ИСО 888, ИСО 898-1, ИСО 965-2, ИСО 3506-1, ИСО 4759-1 и ИСО 8839.

Приложение А
(справочное)

МАССЫ

В таблице А.1 приведены приблизительные значения массы винтов со стандартными длинами, только для справок.

Таблица А.1

Массы

В килограммах

Резьба	М8 x 1	М10 x 1	М12 x 1,5	-	М16 x 1,5	М20 x 1,5	М24 x 2	М30 x 2	М36 x 3
Резьба	-	М10 x 1,25	М12 x 1,25	М14 x 1,5	-	М20 x 2	-	-	-
Номин. длина l, мм	Приблизительные значения массы, в килограммах на 1000 шт. (\rho = 7,85\text{кг}/\text{дм}^{3}) (только для справок)
12	10,9
16	12,1	20,9
20	13,4	22,9	32,1
25	15,0	25,4	35,7	48,0	71,3
30	16,9	27,9	39,3	53,0	77,8	128
35	18,9	30,4	42,9	58,0	84,4	139
40	20,9	32,9	46,5	63,0	91,0	150	270
45	22,9	36,1	50,1	68,0	97,6	161	285	500
50	24,9	39,3	54,5	73,0	106	172	300	527
55	26,9	42,5	58,9	78,0	114	183	316	554	870
60	28,9	45,7	63,4	84,0	122	194	330	581	910
65	31,0	48,9	67,8	90,0	130	205	345	608	950
70	33,0	52,1	71,3	96,0	138	216	363	635	990
80	37,0	58,5	80,2	108	154	241	399	690	1070
90		64,9	89,1	120	170	266	435	745	1150
100		71,2	98,0	132	186	291	471	800	1230
110			107	144	202	316	507	855	1310
120			116	156	218	341	543	910	1390
130				168	234	366	579	965	1470
140				180	250	391	615	1020	1550
150					266	416	651	1080	1630
160					282	441	687	1130	1710
180						491	759	1240	1870
200						541	831	1350	2030

Приложение ДА

(справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ

ССЫЛОЧНЫМ НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ

И ДЕЙСТВУЮЩИМ В ЭТОМ КАЧЕСТВЕ МЕЖГОСУДАРСТВЕННЫМ
СТАНДАРТАМ

Таблица ДА.1

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего национального, межгосударственного стандарта
ИСО 225:2010	-	<*>
ИСО 261:1999	MOD	ГОСТ 8724-2002 (ИСО 261-98) «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги»
ИСО 898-1:2000	IDT	ГОСТ Р ИСО 898-1-2011 «Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы»
ИСО 965-2:1998	-	<*>
ИСО 965-3:1998	MOD	ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором»
ИСО 3269:2000	IDT	ГОСТ Р ИСО 3269-2009 «Изделия крепежные. Приемочный контроль»
ИСО 3506-1:1997	IDT	ГОСТ Р ИСО 3506-1-2009 «Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты. Винты и шпильки»
ИСО 4042:1999	IDT	ГОСТ Р ИСО 4042-2009 «Изделия крепежные. Электролитические покрытия»
ИСО 4753:1983	MOD	ГОСТ 12414-94 «Концы болтов, винтов и шпилек. Размеры»
ИСО 4759-1:2000	IDT	ГОСТ Р ИСО 4759-1-2009 «Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C»
ИСО 6157-1:1988	IDT	ГОСТ Р ИСО 6157-1-2009 «Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения»
ИСО 6157-3:1988	-	<*>
ИСО 8839:1986	IDT	ГОСТ Р ИСО 8839-2009 «Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов»
ИСО 8992:2005	IDT	ГОСТ Р ИСО 8992-2011 «Изделия крепежные. Общие требования для болтов, винтов, шпилек, гаек»
ИСО 10683:2000	-	<*>
<*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. Примечание. В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - MOD — модифицированные стандарты; - IDT — идентичные стандарты.

БИБЛИОГРАФИЯ

1. ISO 888, Bolts, screws and studs — Nominal lengths, and thread lengths for general purpose bolts

2. ISO 21269, Hexagon socket head cap screws with fine metric fine pitch thread <1>

3. ISO 23429, Gauging of hexagon sockets.

--------------------------------

<1> Международный стандарт отменен.

------------------------------------------------------------------
