ГОСТ Р ИСО 898-1-2011. Национальный стандарт Российской Федерации. Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы

(утв. и введен в действие Приказом Росстандарта от 13.12.2011 № 1014-ст)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МЕХАНИЧЕСКИЕ СВОЙСТВА КРЕПЕЖНЫХ ИЗДЕЛИЙ ИЗ УГЛЕРОДИСТЫХ И ЛЕГИРОВАННЫХ СТАЛЕЙ

ЧАСТЬ 1

БОЛТЫ, ВИНТЫ И ШПИЛЬКИ УСТАНОВЛЕННЫХ КЛАССОВ ПРОЧНОСТИ С КРУПНЫМ И МЕЛКИМ ШАГОМ РЕЗЬБЫ

Mechanical properties of fasteners made of carbon steel and alloy steel. Part 1. Bolts, screws and studs of specified property classes with coarse thread and fine pitch thread

ISO 898-1:2009 Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws and studs with specified property classes — Coarse thread and fine pitch thread (IDT)

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) и Федеральным государственным унитарным предприятием «Центральный научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 229 «Крепежные изделия».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1014-ст.

4. Настоящий стандарт является идентичным международному стандарту ИСО 898-1:2009 «Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности — крупная резьба и резьба с мелким шагом» (ISO 898-1:2009 «Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws and studs with specified property classes — Coarse thread and fine pitch thread»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения его в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

5. Взамен ГОСТ Р 52627-2006.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает механические и физические свойства болтов, винтов и шпилек из углеродистых и легированных сталей при испытании в условиях с температурой окружающей среды от 10 °C до 35 °C. Крепежные изделия — болты, винты и шпильки — оцениваются на соответствие требованиям настоящего стандарта только в указанном температурном диапазоне. Изделия могут не сохранять установленные механические и физические свойства при более высоких и более низких температурах (см. Приложение B).

Примечание 1. Крепежные изделия, соответствующие требованиям настоящего стандарта, применяют в диапазоне температур от минус 50 °C до плюс 150 °C. При определении возможных вариантов применения за пределами диапазона от минус 50 °C до плюс 150 °C и до максимальной температуры плюс 300 °C пользователям следует консультироваться с металловедами.

Примечание 2. Информация по выбору и применению сталей для использования при более высоких или более низких температурах приведена, например, в EN 10269, ASTM F2281 и в ASTM A 320/A 320M.

Некоторые крепежные изделия могут не соответствовать требованиям настоящего стандарта по растяжению или кручению вследствие уменьшенной площади среза в головке по отношению к расчетному сечению резьбы. К ним относят крепежные изделия либо имеющие низкую головку с наружным приводом или без него, либо имеющие низкую полукруглую или цилиндрическую головку с внутренним приводом или потайную головку с внутренним приводом (см. 8.2).

Стандарт распространяется на болты, винты и шпильки:

a) из углеродистых или легированных сталей;

b) с треугольной метрической резьбой по ИСО 68-1;

c) с крупным шагом резьбы от М1,6 до М39 и с мелким шагом резьбы от М8 x 1 до М39 x 3;

d) с сочетаниями диаметр/шаг по ИСО 261 и ИСО 262;

e) с допусками резьбы по ИСО 965-1, ИСО 965-2 и ИСО 965-4.

Стандарт не распространяется на установочные винты и аналогичные резьбовые крепежные изделия, не подвергаемые растягивающим напряжениям (см. ИСО 898-5).

Стандарт не устанавливает требования к следующим свойствам:

• свариваемость;
• коррозионная стойкость;
• прочность на срез;
• отношение крутящего момента к усилию предварительной затяжки;
• усталостная прочность.

2. Нормативные ссылки

Следующие стандарты обязательны при применении настоящего стандарта. Для датированных ссылок следует применять только указанные ниже стандарты. Для недатированных ссылок следует применять последнее издание ссылочных стандартов (включая все изменения).

ИСО 68-1 Резьбы ИСО винтовые общего назначения. Основной профиль. Часть 1. Метрические винтовые резьбы (ISO 68-1, ISO general purpose screw threads — Basic profile — Part 1: Metric screw threads)

ИСО 148-1 Материалы металлические. Испытание на удар по Шарпи на маятниковом копре. Часть 1. Метод испытания (ISO 148-1, Metallic materials — Charpy pendulum impact test — Part 1: Test method)

ИСО 225 Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and designations of dimensions)

ИСО 261 Резьбы метрические ISO общего назначения. Общий план (ISO 261, ISO general purpose metric screw threads — General plan)

ИСО 262 Резьбы метрические ИСО общего назначения. Выбранные размеры для винтов, болтов и гаек (ISO 262, ISO general purpose metric screw threads — Selected sizes for screws, bolts and nuts)

ИСО 273 Изделия крепежные. Отверстия с зазором для болтов и винтов (ISO 273, Fasteners — Clearance holes for dolts and screws)

ИСО 724 Резьбы метрические ISO общего назначения. Основные размеры (ISO 724, ISO general-purpose metric screw threads — Basic dimensions)

ИСО 898-2 Механические свойства крепежных изделий. Часть 2. Гайки с установленными значениями пробной нагрузки. Крупная резьба (ISO 898-2, Mechanical properties of fasteners — Part 2: Nuts with specified proof load values — Coarse thread)

ИСО 898-5 Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 5. Установочные винты и аналогичные резьбовые крепежные изделия, не подвергаемые растягивающим напряжениям (ISO 898-5, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 5: Set screws and similar threaded fasteners not under tensile stresses)

ИСО 898-7 Механические свойства крепежных изделий. Часть 7. Испытание на кручение и минимальные крутящие моменты для болтов и винтов номинальных диаметров от 1 до 10 мм (ISO 898-7, Mechanical properties of fasteners — Part 7: Torsional test and minimum torques for bolts and screws with nominal diameters 1 mm to 10 mm)

ИСО 965-1 Резьбы метрические ISO общего назначения. Допуски. Часть 1. Принципы и основные данные (ISO 965-1, ISO general-purpose metric screw threads — Tolerances — Part 1: Principles and basic data)

ИСО 965-2 Резьбы метрические ISO общего назначения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Средний класс точности (ISO 965-2, ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for general purpose external and internal screw threads — Medium quality)

ИСО 965-4 Резьбы метрические ISO общего назначения. Допуски. Часть 4. Предельные размеры для наружных винтовых резьб, с покрытием, нанесенным горячим способом, для сборки с внутренними винтовыми резьбами, нарезанными метчиком с позиции допуска Н или G после нанесения покрытия (ISO 965-4, ISO general purpose metric screw threads — Tolerances — Part 4: Limits of sizes for hot-dip galvanized external screw threads to mate with internal screw threads tapped with tolerance position H or G after galvanizing)

ИСО 4042 Изделия крепежные. Электролитические покрытия (ISO 4042, Fasteners — Electroplated coatings)

ИСО 4885:1996 Изделия из черных металлов. Виды термообработки. Словарь (ISO 4885:1996, Ferrous products — Heat treatments — Vocabulary)

ИСО 6157-1 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения (ISO 6157-1, Fasteners — Surface discontinuities — Part 1: Bolts, screws and studs for general requirements)

ИСО 6157-3 Изделия крепежные. Дефекты поверхности. Часть 3. Болты, винты и шпильки специальные (ISO 6157-3, Fasteners — Surface discontinuities — Part 3: Bolts, screws and studs for special requirements)

ИСО 6506-1 Материалы металлические. Определение твердости по Бринеллю. Часть 1. Метод испытания (ISO 6506-1, Metallic materials — Brinell hardness test — Part 1: Test method)

ИСО 6507-1 Материалы металлические. Испытание на твердость по Виккерсу. Часть 1. Метод испытаний (ISO 6507-1, Metallic materials — Vickers hardness test — Part 1: Test method)

ИСО 6508-1 Материалы металлические. Испытание на твердость по Роквеллу. Часть 1. Метод испытаний (шкалы A, B, C, D, E, F, G, H, K, N, T) (ISO 6508-1, Metallic materials — Rockwell hardness test — Part 1: Test method (scales A, B, C, D, E, F, G, H, K, N, T)

ИСО 6892-1 Материалы металлические. Испытания на растяжение. Часть 1. Испытание при комнатной температуре (ISO 6892-1, Metallic materials — Tensile testing — Part 1: Method of test at room temperature)

ИСО 7500-1 Материалы металлические. Верификация машин для статических испытаний в условиях одноосного нагружения. Часть 1. Машины для испытания на растяжение/сжатие. Верификация и калибровка силоизмерительных систем (ISO 7500-1, Metallic materials — Verification of static uniaxial testing machines — Part 1: Tension/compression testing machines — Verification and calibration of the force-measuring system)

ИСО 10683 Изделия крепежные. Неэлектролитические цинковые чешуйчатые покрытия (ISO 10683, Fasteners — Non-electrolytically applied zinc flake coatings)

ИСО 10684:2004 Изделия крепежные. Покрытия, нанесенные методом горячего цинкования (ISO 10684:2004, Fasteners — Hot dip galvanized coatings)

ИСО 16426 Изделия крепежные. Система обеспечения качества (ISO 16426, Fasteners — Quality assurance system)

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. Готовое крепежное изделие (finished fastener): крепежное изделие, для которого были выполнены все технологические операции полностью, с поверхностным покрытием или без покрытия, с полной или уменьшенной нагрузочной способностью, и испытательный образец не подвергался механической обработке.

3.2. Обработанный испытательный образец (machined test piece): испытательный образец, изготовленный механической обработкой из крепежного изделия для определения свойств материала.

3.3. Полноразмерное крепежное изделие (full-size fastener): готовое крепежное изделие с диаметром гладкой части стержня d_{s}>d или d_{s} \approx d или винт с резьбой до головки, или шпилька с резьбой по всей длине.

3.4. Крепежное изделие с тонким стержнем (fastener with waisted shank): готовое крепежное изделие с диаметром гладкой части стержня d_{s}<d_{2} .

3.5. Твердость основного металла (base metal hardness): твердость ближайшего к поверхности участка (при перемещении точки измерения от сердцевины к наружному диаметру), измеренная непосредственно перед началом увеличения или уменьшения твердости, указывающего на науглероживание или обезуглероживание соответственно.

3.6. Обезуглероживание (decarburization): уменьшение содержания углерода в поверхностном слое изделий из черных металлов.

[ИСО 4885:1996]

3.7. Частичное обезуглероживание (partial decarburization): обезуглероживание с уменьшением содержания углерода, достаточным, чтобы вызвать посветление отпущенного мартенсита и существенное уменьшение твердости по сравнению с твердостью основного металла, но без обнаружения зерен феррита при металлографических исследованиях.

3.8. Полное обезуглероживание (complete decarburization): обезуглероживание с уменьшением содержания углерода, достаточным для обнаружения четко выраженных зерен феррита при металлографических исследованиях.

3.9. Науглероживание (carburization): результат увеличения содержания углерода на поверхности по сравнению с содержанием углерода в основном металле.

4. Обозначения и сокращения

При использовании настоящего стандарта следует применять обозначения и сокращения по ИСО 225 и ИСО 965-1, а также перечисленные ниже:

A — относительное удлинение после разрыва обработанного испытательного образца, %;

A_{f} — удлинение после разрыва полноразмерного крепежного изделия;

A_{s,nom} — номинальная площадь расчетного сечения резьбы, мм2;

A_{ds} — площадь поперечного сечения тонкого стержня, мм2;

b — длина резьбы, мм;

b_{m} — длина резьбы ввинчиваемого конца шпильки, мм;

d — номинальный диаметр резьбы, мм;

d_{0} — диаметр обработанного испытательного образца, мм;

d_{1} — номинальный внутренний диаметр наружной резьбы, мм;

d_{2} — номинальный средний диаметр наружной резьбы, мм;

d_{3} — номинальный внутренний диаметр наружной резьбы по дну впадины, мм;

d_{a} — диаметр перехода (внутренний диаметр опорной поверхности), мм;

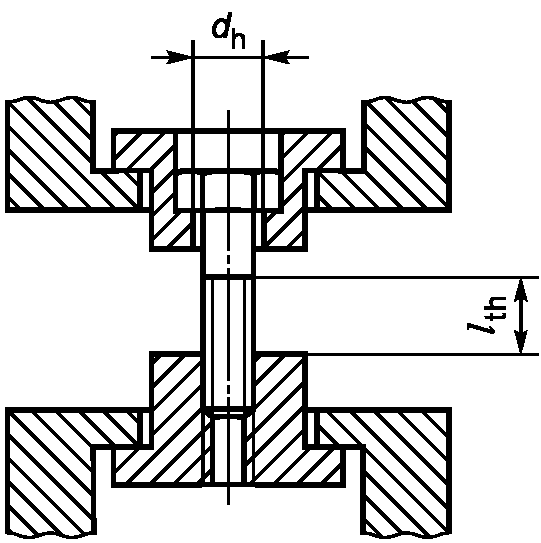

d_{h} — диаметр отверстия в косой шайбе или блоке, мм;

d_{s} — диаметр гладкой части стержня, мм;

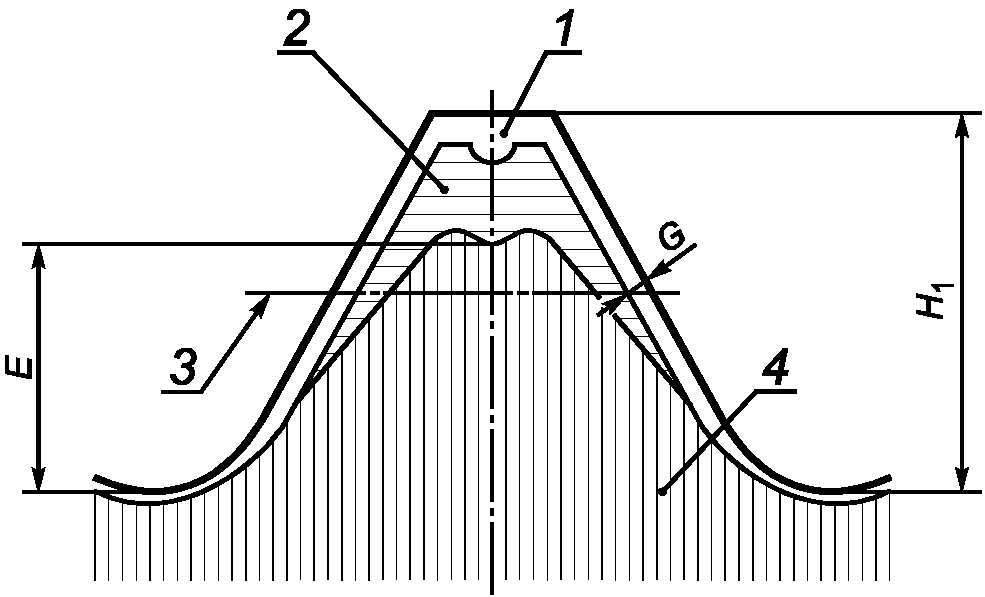

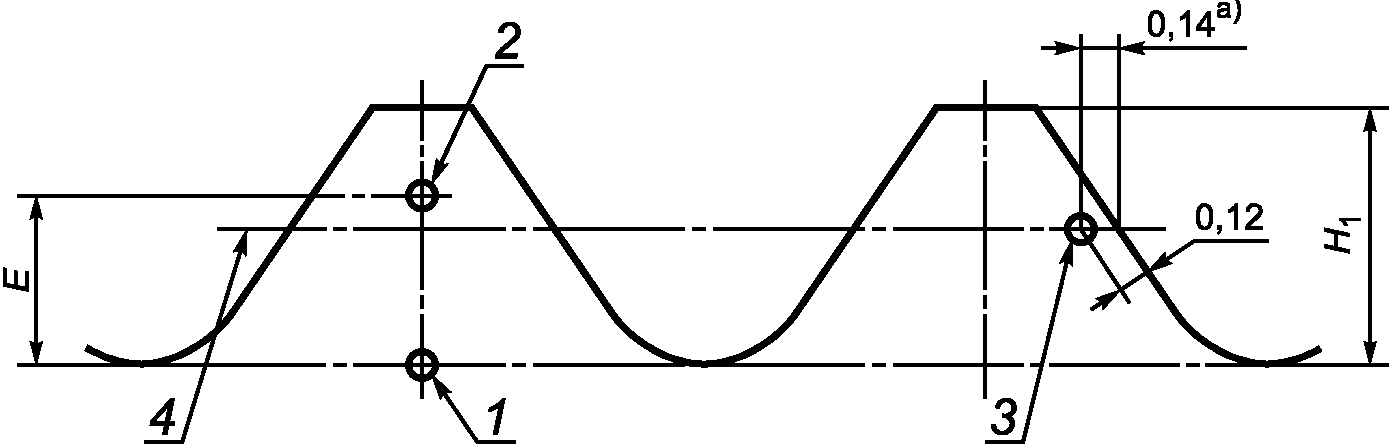

E — высота необезуглероженной зоны резьбы, мм;

F_{m} — разрушающая нагрузка, Н;

F_{m,min} — минимальная разрушающая нагрузка, Н;

F_{p} — пробная нагрузка, Н;

F_{pf} — нагрузка условного предела текучести при остаточном удлинении 0,0048d для полноразмерного крепежного изделия, Н;

G — глубина полного обезуглероживания в резьбе, мм;

H — высота исходного треугольника резьбы, мм;

H_{1} — высота наружной резьбы полного профиля, мм;

k — высота головки, мм;

K_{V} — ударная вязкость (работа удара), Дж;

l — номинальная длина, мм;

l_{0} — полная длина крепежного изделия перед нагружением, мм;

l_{1} — полная длина крепежного изделия после первого снятия нагрузки, мм;

l_{2} — полная длина крепежного изделия после второго снятия нагрузки, мм;

l_{s} — длина гладкой части стержня, мм;

l_{t} — полная длина шпильки, мм;

l_{th} — свободная длина резьбы крепежного изделия в испытательном устройстве, мм;

L_{c} — длина цилиндрического участка обработанного испытательного образца, мм;

L_{0} — исходная базовая длина (обработанного испытательного образца), мм;

L_{t} — полная длина (обработанного испытательного образца), мм;

L_{u} — конечная базовая длина (обработанного испытательного образца), мм;

\Delta L_{p} — удлинение при пластической деформации, мм;

M_{B} — разрушающий крутящий момент, Нм;

P — шаг резьбы, мм;

r — радиус галтели, мм;

R_{eL} — нижний предел текучести для обработанного испытательного образца, МПа;

R_{m} — предел прочности на растяжение, МПа;

R_{p0,2} — условный предел текучести при остаточном удлинении 0,2% для обработанного испытательного образца, МПа;

R_{pf} — условный предел текучести при остаточном удлинении 0,0048d для полноразмерного крепежного изделия, МПа;

s — размер под ключ, мм;

S_{0} — площадь поперечного сечения обработанного испытательного образца перед испытанием на растяжение, мм2;

S_{p} — напряжение от пробной нагрузки, МПа;

S_{u} — площадь поперечного сечения обработанного испытательного образца после разрыва, мм2;

Z — относительное сужение площади поперечного сечения после разрыва для обработанного испытательного образца, %;

\alpha — угол скоса шайбы для испытания на растяжение на косой шайбе;

\beta — угол скоса твердого блока для испытания ударом по головке;

nom — индекс символа для обозначения номинальной величины;

max — индекс символа для обозначения максимальной величины;

min — индекс символа для обозначения минимальной величины.

5. Система обозначений классов прочности

Символ класса прочности для болтов, винтов и шпилек состоит из двух чисел, разделенных точкой (см. таблицы 1 - 3):

• число с левой стороны от точки состоит из одной или двух цифр и означает 1/100 номинального предела прочности R_{m,nom} в мегапаскалях (см. таблицу 3, пункт 1);
• число с правой стороны от точки равняется умноженному на 10 отношению номинального значения предела текучести (нижний предел текучести) R_{eL,nom} или номинального значения условного предела текучести при остаточном удлинении 0,2\%R_{p0,2} , или номинального значения условного предела текучести при остаточном удлинении 0,0048d R_{pf,nom} (см. таблицу 3, пункты 2 — 4) к номинальному значению предела прочности на растяжение R_{m,nom} и приведено в таблице 1 (коэффициент предела текучести).

к номинальному значению предела прочности

Число с правой стороны от точки	6	8	9
R R R eL,nom p0,2,nom pf,nom ------- или ---------, или ------- R R R m,nom m,nom m,nom	0,6	0,8	0,9

Таблица 2

Стали

Класс прочности	Материал и термическая обработка	Ограничения на химический состав (анализ плавки, %) <sup					Темпера- >a отпуска, °C, не менее	тура
		C		P	S	B
		Не менее	Не более	Не более	Не более	Не более
4.6 <c>, <d>	Углеродистая сталь или углеродистая сталь с добавками	-	0,55	0,050	0,060	Не определено	-
4.8 <d>
5.6 <c>		0,13	0,55	0,05	0,06
5.8 <d>		-	0,55	0,05	0,06
6.8 <d>		0,15	0,55	0,05	0,06
8.8 <f>	Углеродистая сталь с добавками (например, B или Mn, или Cr), закаленная и отпущенная	0,15 <e>	0,40	0,025	0,025	0,003	425
	Углеродистая сталь, закаленная и отпущенная	0,25	0,55	0,025	0,025
	Легированная сталь, закаленная и отпущенная <g>	0,20	0,55	0,025	0,025
9.8 <f>	Углеродистая сталь с добавками (например, B или Mn, или Cr), закаленная и отпущенная	0,15 <e>	0,40	0,025	0,025	0,003	425
	Углеродистая сталь, закаленная и отпущенная	0,25	0,55	0,025	0,025
	Легированная сталь, закаленная и отпущенная <g>	0,20	0,55	0,025	0,025
10.9 <f>	Углеродистая сталь с добавками (например, B или Mn, или Cr), закаленная и отпущенная	0,20 <e>	0,55	0,025	0,025	0,003	425
	Углеродистая сталь, закаленная и отпущенная	0,25	0,55	0,025	0,025
	Легированная сталь, закаленная и отпущенная <g>	0,20	0,55	0,025	0,025
12.9 <f>, <h>,	Легированная сталь, закаленная и отпущенная <g>	0,30	0,50	0,025	0,025	0,003	425
12.9 <f>, ----	Углеродистая сталь с добавками (например, B	0,28	0,50	0,025	0,025	0,003	380
<h>,	или Mn, или Cr, или Mo), закаленная и отпущенная
a В спорных случаях применяется анализ продукции.
Содержание бора может достигать 0,005% при условии, что неэффективный бор контролируется добавлением титана и/или алюминия.
<c> Для крепежных изделий классов прочности 4.6 и 5.6, изготовленных холодной объемной штамповкой, для достижения требуемой пластичности может потребоваться термическая обработка проволоки для холодной объемной штамповки или крепежных изделий, изготовленных холодной объемной штамповкой.
<d> Для этих классов прочности допускается применять автоматную сталь
с максимальным содержанием: 0,34% серы; 0,11% фосфора; 0,35% свинца.
<e> В углеродистой стали с добавками бора с содержанием углерода ниже
0,25% (анализ плавки) минимальное содержание марганца должно составлять
0,6% для класса прочности 8.8 и 0,7% — для классов прочности 9.8 и 10.9.
<f> Материал этих классов прочности должен иметь такую прокаливаемость, чтобы непосредственно после закалки перед отпуском получалась структура, состоящая приблизительно на 90% из мартенсита в сердцевине резьбовых участков крепежных изделий.
<g> Эта легированная сталь должна содержать один из следующих
легирующих элементов в указанном минимальном количестве: 0,30% хрома;
0,30% никеля; 0,20% молибдена; 0,10% ванадия. Если сталь содержит два, три или четыре этих элемента, а содержание отдельных легирующих элементов меньше значений, приведенных выше, то предельное значение для определения класса составляет 70% суммы отдельных предельных значений, приведенных выше, для двух, трех или четырех рассматриваемых элементов.
<h> Для класса прочности 12.9 не допускается наличие обогащенного фосфором белого слоя, обнаруживаемого металлографическим способом. Он должен быть обнаружен подходящим испытательным методом.
Ограничения при использовании класса прочности 12.9/12.9.
Необходимо учитывать возможности изготовителя крепежных изделий, условия работы и способы завинчивания. Воздействие окружающей среды может вызвать разрушение крепежных изделий как без защитного покрытия, так и с покрытием из-за коррозии.

Механические и физические свойства болтов, винтов и шпилек

Номер пункта	Механические и физические свойства	Класс прочности
		4.6	4.8	5.6	5.8	6.8	8.8 a					9.8 1		10.9 2.9		12.9/
							d <= 16 мм	d > 16 мм a</sup	16 >	мм <s	up>b</		---- sup>
1	Предел прочности на Ном. <c> растяжение R , МПа	400		500		600	800		900		1000		1200
	m Не менее	400	420	500	520	600	800	830	900		1040		1220
2	Нижний предел Ном. <c> текучести, R <d>, МПа	240	-	300	-	-	-	-	-		-		-
	eL Не менее	240	-	300	-	-	-	-	-		-		-
3	Условный предел теку- Ном. <c> чести при остаточном	-	-	-	-	-	640	640	720		900		1080
	удлинении 0,2%, R , Не менее p0,2 МПа	-	-	-	-	-	640	660	720		940		1100
4	Условный предел теку- Ном. <c> чести при остаточном удлинении 0,0048d для	-	320	-	400	480	-	-	-		-		-
	полноразмерного крепеж- Не менее ного изделия R , МПа pf	-	340 <e>	-	420 <e>	480 <e>	-	-	-		-		-
5	Напряжение от пробной Ном. нагрузки S <f>, МПа p	225	310	280	380	440	580	600	650		830		970
	S /R p,nom eL,min Коэффициент S /R пробной нагрузки p,nom p0,2,min S /R p,nom pf2,min	0,94	0,91	0,93	0,90	0,92	0,91	0,91	0,90		0,88		0,88
6	Относительное удлине- Не менее ние после разрыва для обработанного испытательного образца A, %	22	-	20	-	-	12	12	10		9		8
7	Относительное сужение Не менее площади после разрыва для обработанного испытательного образца Z, %	-					52		48		48		44
8	Удлинение после разры- Не менее ва полноразмерного крепежного изделия A f (см. Приложение C)	-	0,24	-	0,22	0,20	-	-	-		-		-
9	Прочность головки	Без разрушений
10	Твердость по Виккерсу, Не менее HV, F >= 98 Н	120	130	155	160	190	250	255	290		320		385
	Не более	220 <g>				250	320	335	360		380		435
11	Твердость по Бринеллю, Не менее 2	114	124	147	152	181	238	242	276		304		366
	HBW, F = 30D Не более	209 <g>				238	304	318	342		361		414
12	Твердость по Роквеллу, Не менее HRB	67	71	79	82	89	-
	Не более	95,0 <g>				99,5	-
	Твердость по Роквеллу, Не менее HRC	-					22	23	28		32		39
	Не более	-					32	34	37		39		44
13	Твердость поверхности, Не более HV 0,3	-					<h>				<h>,		<h>, <j>
14	Высота необезуглеро- Не менее женной зоны резьбы E, мм	-					1/2H 1				2/2H 1		3/4H 1
	Глубина полного Не более обезуглероживания в резьбе G, мм	-					0,015
15	Уменьшение твердости Не более после повторного отпуска, HV	-					20
16	Разрушающий крутящий Не менее момент M , Н x м B	-					В соответствии с ИСО 898-7
17	Ударная вязкость K Не менее V <k>, <l> Дж	-		27	-		27	27	27		27		<m>
18	Целостность поверхности — в соответствии с	ИСО 6157-1 <n>											ИСО 6157-3
a Значения не применяют для строительных болтовых соединений.
Для строительных болтовых соединений d >= M12. <c> Номинальные значения приведены только для системы обозначения классов прочности (см. раздел 5). <d> При невозможности определения нижнего предела текучести R eL допускается определение условного предела текучести при остаточном удлинении 0,2% R p0,2. <e> Для классов прочности 4.8, 5.8 и 6.8 значения R находятся pf,min в стадии исследования. Указанные значения приведены только для расчета коэффициента пробной нагрузки. Они не являются результатом испытаний. <f> Пробные нагрузки приведены в таблицах 5 и 7. <g> Твердость, измеренная на концах болтов, винтов и шпилек, должна быть не более 250 HV, 238 НВ или 99,5 HRB. <h> Твердость поверхности не должна быть выше измеренной твердости сердцевины более чем на 30 единиц по Виккерсу, если измерения твердости
поверхности и сердцевины проводят при HV 0,3. Любое увеличение твердости на поверхности, приводящее к тому, что
твердость поверхности оказывается более 390 HV, не допускается. <j> Любое увеличение твердости на поверхности, приводящее к тому, что
твердость поверхности оказывается более 435 HV, не допускается. <k> Значения определяются при температуре испытания минус 20 °C, см. 9.14. <l> Распространяется только на изделия с d >= 16 мм. <m> Значения K находятся в стадии исследования. V <n> Вместо ИСО 6157-1 и ИСО 6157-3 может применяться соглашение между изготовителем и заказчиком.

Пример.

Крепежное изделие с номинальным пределом прочности на растяжение R_{m,nom} = 800\text{МПа} и коэффициентом предела текучести, равным 0,8, обозначается классом прочности 8.8. Крепежное изделие из того же материала, но с уменьшенной нагрузочной способностью, обозначается классом прочности 08.8 (см. 10.4).

Произведение значения номинального предела прочности и коэффициента предела текучести дает номинальный предел текучести в мегапаскалях. Зависимость между номинальным пределом прочности и удлинением после разрыва для всех классов прочности приведена в Приложении A.

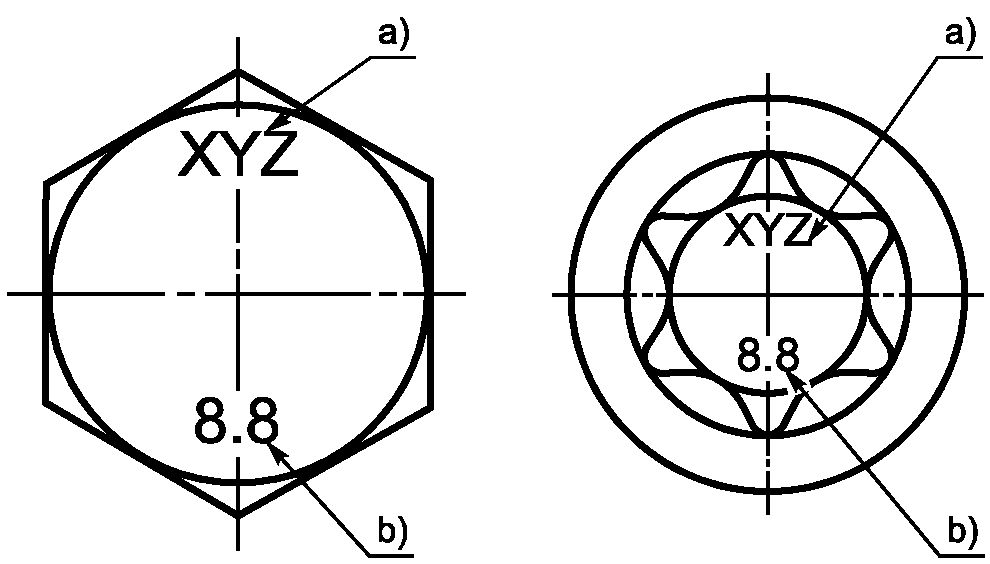

Маркировка на болтах, винтах и шпильках различных классов прочности и обозначения на ярлыках (этикетках) должны соответствовать 10.3. Для крепежных изделий с уменьшенной нагрузочной способностью специальные символы маркировки приведены в 10.4.

Система обозначений может быть использована для размеров, не входящих в область применения настоящего стандарта (например, d > 39 мм), при условии выполнения всех требований таблиц 2 и 3.

6. Материалы

В таблице 2 приведены химический состав сталей и минимальные температуры отпуска болтов, винтов и шпилек различных классов прочности. Химический состав сталей должен удовлетворять условиям соответствующих стандартов.

Примечание. Должны быть приняты во внимание национальные нормативные документы по ограничению или запрещению определенных химических элементов.

Для крепежных изделий, подвергаемых горячему цинкованию погружением, дополнительные требования к материалам изложены в ИСО 10684.

7. Механические и физические свойства

Болты, винты и шпильки указанных классов прочности при температуре окружающей среды <1> должны иметь механические и физические свойства согласно таблицам 3 - 7 независимо от вида испытаний, проводимых в процессе производственного или окончательного контроля.

---

<1> Ударную вязкость определяют при температуре минус 20 °C (см. 9.14).

Минимальные разрушающие нагрузки. Резьба с крупным шагом

Резьба a</	Номинальsup> (d)	Класс прочности
	щадь расчетного сечения	4.6	4.8		5.6		5.8		6.8		8.8		9.8		10.9		12.9/12.9 ----
	резьбы A s,nom , мм2	Минимальная разрушающая нагрузка F (A x R , Н m,min s,nom m,min)
М3 М3,5 М4	5,03 6,78 8,78	2010 2710 3510	2110 2850 3690		2510 3390 4390		2620 3530 4570		3020 4070 5270		4020 5420 7020		4530 6100 7900		5230 7050 9130		6140 8270 10700
М5 М6 М7	14,2 20,1 28,9	5680 8040 11600	5960 8440 12100		7100 10000 14400		7380 10400 15000		8520 12100 17300		11350 16100 23100		12800 18100 26000		14800 20900 30100		17300 24500 35300
М8 М10 М12	36,6 58,0 84,3	14600 <c> 23200 <c> 33700	15400 24400 35400		18300 <c> 29000 <c> 42200		19000 30200 43800		22000 34800 50600		29200 <c> 46400 <c> 67400 <d>		32900 52200 75900		38100 <c> 60300 <c> 87700		44600 70800 103000
М14 М16 М18	115 157 192	46000 62800 76800	48300 65900 80600		57500 78500 96000		59800 81600 99800		69000 94000 11500		92000 <d> 125000 <d> 159000		104000 141000 -		120000 163000 200000		140000 192000 234000
М20 М22 М24	245 303 353	98000 121000 141000	103000 127000 148000		122000 152000 176000		127000 158000 184000		147000 182000 212000		203000 252000 293000		- — -		255000 315000 367000		299000 370000 431000
М27 М30 М33	459 561 694	184000 224000 278000	193000 236000 292000		230000 280000 347000		239000 292000 361000		275000 337000 416000		381000 466000 576000		- — -		477000 583000 722000		560000 684000 847000
М36	817	327000	343000		408000		425000		490000		678000		-		850000		997000
М39	976	390000	410000		488000		508000		586000		810000		-		1020000		1200000
a Если в обозначении резьбы не указан шаг, подразумевают крупный шаг
резьбы.
Формулы для расчета A приведены в 9.1.6.1. s,nom <c> Для крепежных изделий с допуском резьбы 6az по ИСО 965-4, подлежащих горячему цинкованию погружением, применяются уменьшенные
значения по ИСО 10684:2004 (см. Приложение A). <d> Для строительных болтовых соединений 70000 Н (для М12), 95500 Н
(для М14) и 130000 Н (для М16).

Пробные нагрузки. Резьба с крупным шагом

Резьба a</	Номинальsup> (d)	Класс прочности
	щадь расчетного сечения	4.6	4.8		5.6		5.8		6.8		8.8		9.8		10.9		12.9/12.9 ----
	резьбы A s,nom , мм2	Пробная нагрузка F (A x S ), Н p s,nom p,min
М3 М3,5 М4	5,03 6,78 8,78	1130 1530 1980	1560 2100 2720		1410 1900 2460		1910 2580 3340		2210 2980 3860		2920 3940 5100		3270 4410 5710		4180 5630 7290		4880 6580 8520
М5 М6 М7	14,2 20,1 28,9	3200 4520 6500	4400 6230 8960		3980 5630 8090		5400 7640 11000		6250 8840 12700		8230 11600 16800		9230 13100 18800		11800 16700 24000		13800 19500 28000
М8 М10 М12	36,6 58,0 84,3	8240 <c> 13000 <c> 19000	11400 18000 26100		10200 <c> 16200 <c> 23600		13900 22000 32000		16100 25500 37100		21200 <c> 33700 <c> 48900 <d>		23800 37700 54800		30400 <c> 48100 <c> 70000		35500 56300 81800
М14 М16 М18	115 157 192	25900 35300 43200	35600 48700 59500		32200 44000 53800		43700 59700 73000		50600 69100 84500		66700 <d> 91000 <d> 115000		74800 102000 -		95500 130000 159000		112000 152000 186000
М20 М22 М24	245 303 353	55100 68200 79400	76000 93900 109000		68600 84800 98800		93100 115000 134000		108000 133000 155000		147000 182000 212000		- — -		203000 252000 293000		238000 294000 342000
М27 М30 М33	459 561 694	103000 126000 156000	142000 174000 215000		128000 157000 194000		174000 213000 264000		202000 247000 305000		275000 337000 416000		- — -		381000 466000 576000		445000 544000 673000
М36 М39	817 976	184000 220000	253000 303000		229000 273000		310000 371000		359000 429000		490000 586000		- -		678000 810000		792000 947000
a Если в обозначении резьбы не указан шаг, подразумевают крупный шаг
резьбы.
Формулы для расчета A приведены в 9.1.6.1. s,nom <c> Для крепежных изделий с допуском резьбы 6az по ИСО 965-4, подлежащих горячему цинкованию погружением, применяются уменьшенные
значения по ИСО 10684:2004 (см. Приложение A). <d> Для строительных болтовых соединений 50700 Н (для М12), 68800 Н
(для М14) и 94500 Н (для М16).

Минимальные разрушающие нагрузки. Резьба с мелким шагом

Резьба (d x P)	Номинальная площадь расчетного сечения	Класс прочности
		4.6	4.8		5.6	5.8	6.8	8.8	9.8	10.9	12.9/12.9 ----
	резьбы A s,nom a</s	Минима up>, мм2		льная разрушающая нагрузка F (A x R ), Н m,min s,nom m,min
М8 x 1 М10 x 1,25 М10 x 1	39,2 61,2 64,5	15700 24500 25800	16500 25700 27100		19600 30600 32300	20400 31800 33500	23500 36700 38700	31360 49000 51600	35300 55100 58100	40800 63600 67100	47800 74700 78700
М12 x 1,5 М12 x 1,25 М14 x 1,5	88,1 92,1 125	35200 36800 50000	37000 38700 52500		44100 46100 62500	45800 47900 65000	52900 55300 75000	70500 73700 100000	79300 82900 112000	91600 95800 130000	107500 112000 152000
М16 x 1,5 М18 x 1,5	167 216	66800 86400	70100 90700		83500 108000	86800 112000	100000 130000	134000 179000	150000 -	174000 225000	204000 264000
М20 x 1,5 М22 x 1,5 М24 x 2	272 333 384	109000 133000 154000	114000 140000 161000		136000 166000 192000	141000 173000 200000	163000 200000 230000	226000 276000 319000	- — -	283000 346000 399000	332000 406000 469000
М27 x 2 М30 x 2 М33 x 2	496 621 761	198000 248000 304000	208000 261000 320000		248000 310000 380000	258000 323000 396000	298000 373000 457000	412000 515000 632000	- — -	516000 646000 791000	605000 758000 928000
М36 x 3 М39 x 3	865 1030	346000 412000	363000 433000		432000 515000	450000 536000	519000 618000	718000 855000	- -	900000 1070000	1055000 1260000
<a> Формулы для расчета A приведены в 9.1.6.1. s,nom

Пробные нагрузки. Резьба с мелким шагом

Резьба (d x P)	Номинальная площадь расчетного сечения	Класс прочности
		4.6	4.8		5.6	5.8	6.8	8.8	9.8	10.9	12.9/12.9 ----
	резьбы A s,nom a</s	up>, мм2		Пробная нагрузка F (A x S ), Н p s,nom p,nom
М8 x 1 М10 x 1,25 М10 x 1	39,2 61,2 64,5	8820 13800 14500	12200 19000 20000		11000 17100 18100	14900 23300 24500	17200 26900 28400	22700 35500 37400	25500 39800 41900	32500 50800 53500	38000 59400 62700
М12 x 1,5 М12 x 1,25 М14 x 1,5	88,1 92,1 125	19800 20700 28100	27300 28600 38800		24700 25800 35000	33500 35000 47500	38800 40500 55000	51100 53400 72500	57300 59900 81200	73100 76400 104000	85500 89300 121000
М16 x 1,5 М18 x 1,5	167 216	37600 48600	51800 67000		46800 60500	63500 82100	73500 95000	96900 130000	109000 -	139000 179000	162000 210000
М20 x 1,5 М22 x 1,5 М24 x 2	272 333 384	61200 74900 86400	84300 103000 119000		76200 93200 108000	103000 126000 146000	120000 146000 169000	163000 200000 230000	- — -	226000 276000 319000	264000 323000 372000
М27 x 2 М30 x 2 М33 x 2	496 621 761	112000 140000 171000	154000 192000 236000		139000 174000 213000	188000 236000 289000	218000 273000 335000	298000 373000 457000	- — -	412000 515000 632000	481000 602000 738000
М36 x 3 М39 x 3	865 1030	195000 232000	268000 319000		242000 288000	329000 391000	381000 453000	519000 618000	- -	718000 855000	839000 999000
<a> Формулы для расчета A приведены в 9.1.6.1. s,nom

В разделе 8 приведена применимость методов испытаний для проверки соответствия крепежных изделий различных типов и размеров требованиям, определенным в таблицах 3 - 7.

Примечание 1. Некоторые типы крепежных изделий могут иметь уменьшенную нагрузочную способность из-за особенностей конструкции, даже если свойства материала крепежных изделий соответствуют всем требованиям, указанным в таблицах 2 и 3 (см. 8.2, 9.4 и 9.5).

Примечание 2. Несмотря на то что в настоящем стандарте представлено большое количество классов прочности, это не означает, что все классы прочности применяют для всех крепежных изделий. Дополнительные указания по применению конкретных классов прочности указывают в соответствующих стандартах на продукцию. Для нестандартных крепежных изделий рекомендуется выбирать классы прочности как можно ближе к установленным в стандартах на подобные крепежные изделия.

8. Применимость методов испытаний

8.1. Общие положения

Существуют две главные группы испытательных серий FF и MP для проверки механических и физических свойств крепежных изделий, установленных в таблице 3. Группу FF используют для проверки готовых крепежных изделий, группу MP используют для проверки свойств материала крепежных изделий. Эти две группы разделены на испытательные серии FF1, FF2, FF3, FF4, MP1 и MP2 для различных типов крепежных изделий соответственно. Однако не все механические и физические свойства, приведенные в таблице 3, могут быть определены для всех типов крепежных изделий, прежде всего из-за их размеров и/или нагрузочной способности.

8.2. Нагрузочная способность крепежных изделий

8.2.1 Крепежные изделия с полной нагрузочной способностью

Крепежное изделие с полной нагрузочной способностью — это готовое стандартное или нестандартное крепежное изделие, которое при испытании на растяжение согласно испытательным сериям FF1, FF2 или MP2:

a) разрушается на свободной длине резьбы для крепежных изделий с d_{s}>d_{2} , или разрушается на свободной длине резьбы или на гладкой части стержня для крепежных изделий с d_{s} \approx d_{2} , и

b) соответствует по минимальной разрушающей нагрузке F_{m,min} значениям, приведенным в таблице 4 или 6.

8.2.2 Крепежные изделия с уменьшенной нагрузочной способностью вследствие их геометрических характеристик

Крепежное изделие с уменьшенной нагрузочной способностью — это готовое стандартное или нестандартное крепежное изделие из материала со свойствами, соответствующими классам прочности, установленным в настоящем стандарте, которое из-за своих геометрических характеристик не выдерживает требования по нагрузочной способности при испытании на растяжение согласно испытательным сериям FF1, FF2 или MP2.

Крепежное изделие с уменьшенной нагрузочной способностью обычно не разрушается на свободной длине резьбы при проведении испытаний согласно испытательной серии FF3 или FF4.

В основном две геометрические характеристики вызывают уменьшение нагрузочной способности крепежных изделий по отношению к разрушающей нагрузке резьбы:

a) конструкция головки — для болтов и винтов с низкой головкой с наружным приводом или без привода, или с низкой круглой или цилиндрической головкой с внутренним приводом, или с потайной головкой с внутренним приводом;

b) конструкция стержня крепежных изделий, для которых нагрузочная способность, указанная в настоящем стандарте, не определена или не требуется, например, винт с тонким стержнем.

Испытательные серии FF3 (см. таблицу 10) используют для крепежных изделий, указанных в перечислении a), серии FF4 (см. таблицу 11) — для крепежных изделий, указанных в перечислении b).

8.3. Производственный контроль

Крепежные изделия, изготовленные в соответствии с настоящим стандартом, должны удовлетворять всем требованиям, указанным в таблицах 3 - 7, при применении выполнимых испытаний, указанных в таблицах 8 - 11.

Характеристики			Метод испытаний			Классы прочности
Номер по таблице					Пункты	4.6, 4.8, 5.6, 5.8, 6.8			8.8, 9.8, 10.9, 12.9/12.9 ----
3						d < 3 мм или l < 2,5d, или b < 2,0d	d >= 3 мм или l >= 2,5d, или b >= 2,0d		d < 3 мм или l < 2,5d, или b < 2,0d	d >= 3 мм или l >= 2,5d, или b >= 2,0d
1	Минимальный предел прочности на растяжение R		Испытание на растяжение на косой шайбе		9.1	NF	<a>		NF	<a>
	m,min		Испытание на растяжение		9.2	NF	<a>		NF	<a>
5	Номинальное напряжение от пробной нагрузки S p,nom		Испытание пробной нагрузкой		9.6	NF			NF
8	Минимальное относительное удлинение после разрыва A f,min		Испытание на растяжение полноразмерных крепежных изделий		9.3	NF	# , <d>	# <c>, <d>	NF	# , <d>
9	Прочность головки		Испытание головки на прочность d <= 10 мм	1,5d <= l < 3d	9.8
				l >= 3d		#	#		#	#
10 или 11, или 12	Твердость		Испытание на твердость		9.9
13	Максимальная твердость поверхности		Испытание на науглероживание		9.11	NF	NF
14	Максимальная зона обезуглероживания		Испытание на обезуглероживание		9.10	NF	NF
15	Снижение твердости после повторного отпуска		Испытание на повторный отпуск		9.12	NF	NF		# <e>	# <e>
16	Минимальный разрушающий крутящий момент M B,min		Испытание на кручение 1,6 мм <= d <= 10 мм, b >= 1d + 2P		9.13	# <f>	# <f>, <g>		#	# <g>
18	Целостность поверхности		Испытание на дефекты поверхности		9.15
<a> Для крепежных изделий с d >= 3 мм, l >= 2d и b < 2d, см. 9.1.5 и 9.2.5. Значения для классов прочности 4.6, 5.6, 8.8 и 10.9 представлены в Приложении C. <c> Для классов прочности 4.8, 5.8 и 6.8. <d> l >= 2,7d и b >= 2,2d. <e> Этот метод является арбитражным испытанием, применяемым в спорных случаях. <f> Для классов прочности 4.6 и 6.8 значения не определены в
ИСО 898-7. <g> Может быть использован вместо испытания на растяжение; в спорном случае применяют испытание на растяжение.
Выполнимо: испытание возможно выполнить согласно разделу 9, в
		спорном случае испытание должно быть проведено в соответствии с разделом 9.
Выполнимо, но проводится, только когда однозначно задано:
#		испытание возможно выполнить согласно разделу 9 как альтернативное испытание для данной характеристики (например,
испытание на кручение, когда возможно испытание на растяжение) или как специальное испытание, если это требуется стандартом на продукцию или покупателем при заказе (например, испытание на удар). Невыполнимо: испытание не может быть проведено из-за формы
NF		и/или размера крепежного изделия (например, длина слишком маленькая для испытаний или изделие без головки) или потому,
что оно применимо только к определенным категориям крепежных изделий (например, испытание для термообработанных крепежных изделий).

Таблица 9

нагрузочной способностью

Характеристики			Метод испытаний		Классы прочности
Номер по таблице				Пункты	4.6, 4.8, 5.6, 5.8, 6.8			8.8, 9.8, 10.9, 12.9/12.9 ----
3					d < 3 мм или l < 3d, t или b < 2,0d	d >= 3 мм или l >= 3d, t или b >= 2,0d		d < 3 мм или l < 3d, t или b < 2,0d	d >= 3 мм или l >= 3d, t или b >= 2,0d
1	Минимальный предел прочности на растяжение R m,min		Испытание на растяжение	9.2	NF	<a>		NF	<a>
5	Номинальное напряжение от пробной нагрузки S p,nom		Испытание пробной нагрузкой	9.6	NF			NF
8	Минимальное относительное удлинение после разрыва A f,min		Испытание на растяжение полноразмерных крепежных изделий	9.3	NF	# , <c>	, <d>	NF	# , <c>
10 или	Твердость		Испытание на твердость	9.9
11, или
12
13	Максимальная твердость поверхности		Испытание на науглероживание	9.11	NF	NF
14	Максимальная зона обезуглероживания		Испытание на обезуглероживание	9.10	NF	NF
15	Снижение твердости после повторного отпуска		Испытание на повторный отпуск	9.12	NF	NF		# <e>	# <e>
18	Целостность поверхности		Испытание на дефекты поверхности	9.15
a Если разрушение произошло на резьбовом участке ввинчиваемого конца
шпильки b , применяют минимальную твердость вместо минимального предела m прочности R . В качестве альтернативы может быть определен предел m,min прочности R с использованием обработанных испытательных образцов m согласно 9.7. l >= 3,2d и b >= 2,2d. t <c> Значения для классов прочности 4.6, 5.6, 8.8 и 10.9 представлены в
Приложении C. <d> Для классов прочности 4.8, 5.8, 6.8. <e> Этот метод является арбитражным испытанием, применяемым в спорных случаях.
Выполнимо: испытание возможно выполнить согласно разделу 9, в
		спорном случае испытание должно быть проведено в соответствии с разделом 9.
Выполнимо, но проводится, только когда однозначно задано:
#		испытание возможно выполнить согласно разделу 9 как альтернативное испытание для данной характеристики (например,
испытание на кручение, когда испытание на растяжение возможно) или как специальное испытание, если это требуется стандартом на продукцию или покупателем при заказе (например, испытание на удар). Невыполнимо: испытание не может быть проведено из-за формы и/или
NF		размера крепежного изделия (например, длина слишком маленькая для испытаний или без головки) или потому, что оно применимо только к
определенным категориям крепежных изделий (например, испытание для термообработанных крепежных изделий).

Таблица 10

нагрузочной способностью из-за конструкции головки

Характеристики			Метод испытаний		Классы прочности
Номер по таблице				Пункты	4.6, 4.8, 5.6, 5.8, 6.8		8.8, 9.8, 10.9, 12.9/12.9 ----
3					d < 3 мм или l < 2,5d, или b < 2,0d	d >= 3 мм или l >= 2,5d, или b >= 2,0d	d < 3 мм или l < 2,5d, или b < 2,0d	d >= 3 мм или l >= 2,5d, или b >= 2,0d
<a>	Минимальная разрушающая нагрузка		Испытание на растяжение винтов, неразрушающиеся на свободной длине резьбы из-за конструкции головки	9.4	NF	<a>	NF	<a>
10 или	Твердость		Испытание на твердость	9.9
11, или
12
13	Максимальная твердость поверхности		Испытание на науглероживание	9.11	NF	NF
14	Максимальная зона обезуглероживания		Испытание на обезуглероживание	9.10	NF	NF
15	Снижение твердости после повторного отпуска		Испытание на повторный отпуск	9.12	NF	NF	#	#
18	Целостность поверхности		Испытание на дефекты поверхности	9.15
a См. минимальную разрушающую нагрузку в соответствующем стандарте на продукцию. Этот метод является арбитражным испытанием, применяемым в спорных случаях.
Выполнимо: испытание возможно выполнить согласно разделу 9, в
		спорном случае испытание должно быть проведено в соответствии с разделом 9.
Выполнимо, но проводится, только когда однозначно задано:
#		испытание возможно выполнить согласно разделу 9 как альтернативное испытание для данной характеристики (например,
испытание на кручение, когда испытание на растяжение возможно) или как специальное испытание, если это требуется стандартом на продукцию или покупателем при заказе (например, испытание на удар). Невыполнимо: испытание не может быть проведено из-за формы
NF		и/или размера крепежного изделия (например, длина слишком маленькая для испытаний или без головки) или потому, что оно
применимо только к определенным категориям крепежных изделий (например, испытание для термообработанных крепежных изделий).

Таблица 11

(например, из-за тонкого стержня)

Характеристики			Метод испытаний		Классы прочности
Номер по таблице 3				Пункты	4.6, 5.6		8.8, 9.8, 10.9, 12.9/12.9 ----
					d < 3 мм или длина утоненной части < 3d , s или b < d	d >= 3 мм или длина утоненной части >= 3d , s или b >= d	d < 3 мм или длина утоненной части < 3d , s или b < d	d >= 3 мм или длина утоненной части >= 3d , s или b >= d
1	Минимальный предел прочности на растяжение R m,min		Испытание на растяжение для болтов, винтов и шпилек с тонким стержнем	9.5	NF	<a>	NF	<a>
10 или	Твердость		Испытание на твердость	9.9
11 или,
12
13	Максимальная твердость поверхности		Испытание на науглероживание	9.11	NF	NF
14	Максимальная зона обезуглероживания		Испытание на обезуглероживание	9.10	NF	NF
15	Снижение твердости после повторного отпуска		Испытание на повторный отпуск	9.12	NF	NF	#	#
18	Целостность поверхности		Испытание на дефекты поверхности	9.15
a Величина R связана с площадью поперечного сечения тонкого стержня m A = пи d 2/4. ds s Этот метод является арбитражным испытанием, применяемым в спорных случаях.
Выполнимо: испытание возможно выполнить согласно разделу 9, в
		спорном случае испытание должно быть проведено в соответствии с разделом 9.
Выполнимо, но проводится, только когда однозначно задано:
#		испытание возможно выполнить согласно разделу 9 как альтернативное испытание для данной характеристики (например,
испытание на кручение, когда испытание на растяжение возможно) или как специальное испытание, если это требуется стандартом на продукцию или покупателем при заказе (например, испытание на удар). Невыполнимо: испытание не может быть проведено из-за формы
NF		и/или размера крепежного изделия (например, длина слишком маленькая для испытаний или без головки) или потому, что
оно применимо только к определенным категориям крепежных изделий (например, испытание для термообработанных крепежных изделий).

Настоящий стандарт не дает указаний, какие из испытаний изготовитель должен провести на каждой производственной партии. Ответственностью изготовителя является выбор подходящих методов, таких как производственный контроль или приемочный контроль, чтобы гарантировать соответствие производственной партии всем предъявляемым требованиям.

В спорных случаях применяют методы испытаний согласно разделу 9.

8.4. Контроль со стороны поставщика

Поставщик может контролировать крепежные изделия, используя по своему выбору подходящие методы испытаний, которые соответствуют механическим и физическим свойствам, установленным в таблицах 3 - 7.

В спорных случаях применяют методы испытаний согласно разделу 9.

8.5. Контроль со стороны покупателя

Покупатель может контролировать поставленные крепежные изделия методами испытаний, приведенными в разделе 9, используя испытания, выбранные из соответствующих испытательных серий, установленных в 8.6.

В спорных случаях применяют методы испытаний согласно разделу 9.

8.6. Выполнимые испытания для групп крепежных изделий и обработанных испытательных образцов

8.6.1 Общие положения

Применимость испытательных серий FF1 — FF4 и MP1 — MP2, использующих методы, описанные в разделе 9, определена в таблицах 8 - 13.

Таблица 12

определяемые на обработанных испытательных образцах

Характеристики

Метод испытаний

Классы прочности

Номер по таблице 3

Пункты

4.6, 5.6

8.8, 9.8, 10.9, 12.9/12.9 ----

3 <= d < 4,5 мм и d < d и 0 3min b >= d и l >= 6,5d a</sup

d >= 4,5 и d >= 0 и b >= > 26 мм

мм 3 мм d и l <sup

3 <= d < d < 0 b >= d и >= d + >a

4,5 мм и d и 3min l >= 6,5d a<

4,5 <= d и d > 0 и b > /sup>, <s

< 16 мм = 3 мм = d и up>b</su

d > 16 мм и d >= 0,75d 0 s и b >= d и p>, c a, d</

su

l >= d + 26 мм p>, c

l >= 5,5d + 8 мм a, <

sup>f, <g>

1

Минимальный предел прочности на растяжение R m,min

Испытание на растяжение обработанных испытательных образцов

9.7

2

Минимальный нижний предел текучести R eL,min

<h>

<h>

NF

NF

NF

3

Минимальный условный предел текучести при остаточном удлинении 0,2%, R p0,2,min

NF <h>

NF <h>

6

Минимальное относительное удлинение после разрыва A min

7

Минимальное сужение площади после разрыва Z min

NF

NF

10 или

Твердость

Испытание на твердость

9.9

11, или

12

13

Максимальная твердость поверхности

Испытание на науглероживание

9.11

NF

NF

14

Максимальная зона обезуглероживания

Испытание на обезуглероживание

9.10

NF

NF

17

Минимальная ударная вязкость K V,min

Испытание на удар d > 16 мм и l или l >= 55 мм t

9.14

NF

# <j>

NF

#

#

18

Целостность поверхности <k>

Испытание на дефекты поверхности

9.15

a При определении минимальной общей длины шпилек необходимо

добавлять 1d в формуле длины. Для болтов и винтов l >= 5d при определении Z . min <c> Для шпилек l >= 6d при определении Z . t min <d> Для болтов и винтов l >= d + 20 мм при определении Z . min <e> Для шпилек l >= 2d + 20 мм при определении Z . t min <f> Для болтов и винтов l >= 4d + 8 мм при определении Z . min <g> Для шпилек l >= 5d + 8 мм при определении Z . t min <h> В случаях, когда нижний предел текучести R не может быть eL определен, допускается определять условный предел текучести при остаточном

удлинении 0,2% R . p0,2 Может быть включена сплошная часть головки. <j> Только для класса прочности 5.6. <k> Определяют до обработки.

Выполнимо: испытание возможно выполнить согласно разделу 9, в

спорном случае испытание должно быть проведено в соответствии с разделом 9.

Выполнимо, но проводится, только когда однозначно задано:

#

испытание возможно выполнить согласно разделу 9 как альтернативное испытание для данной характеристики (например,

испытание на кручение, когда испытание на растяжение возможно) или как специальное испытание, если это требуется стандартом на продукцию или покупателем при заказе (например, испытание на удар). Невыполнимо: испытание не может быть проведено из-за формы

NF

и/или размера крепежного изделия (например, длина слишком маленькая для испытаний или без головки) или потому, что оно

применимо только к определенным категориям крепежных изделий (например, испытание для термообработанных крепежных изделий).

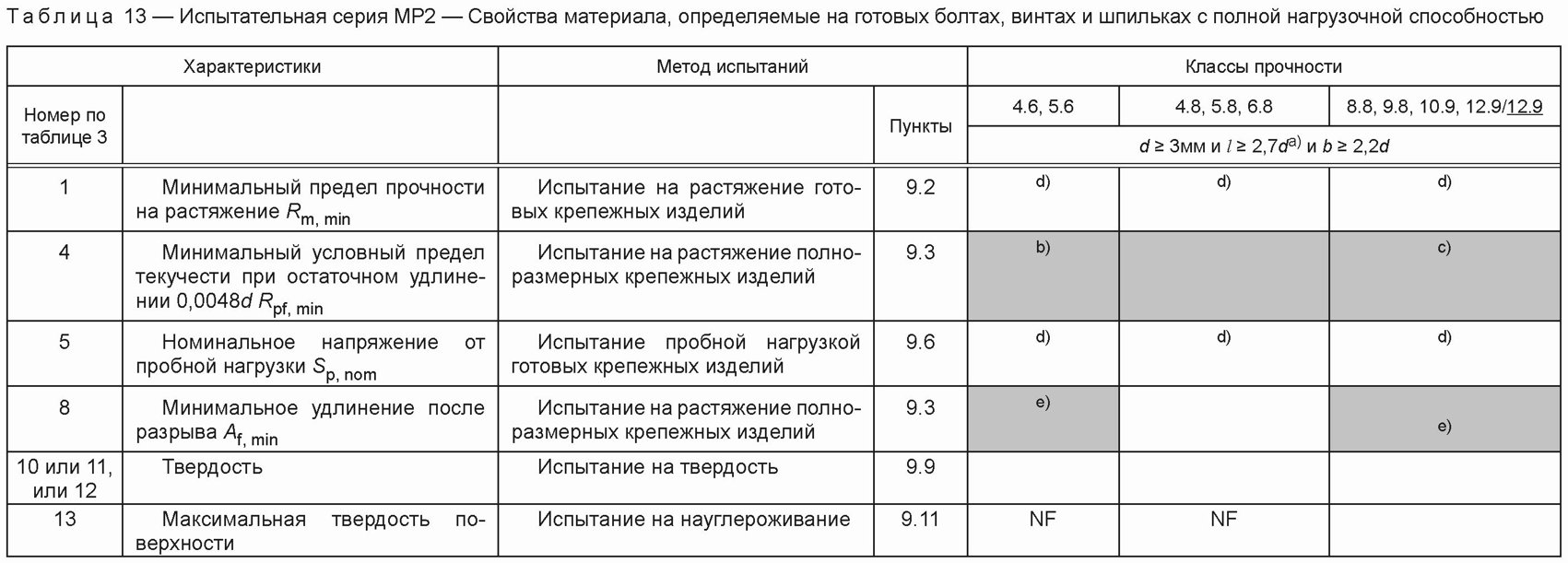

Таблица 13

определяемые на готовых болтах, винтах и шпильках

Характеристики			Метод испытаний		Классы прочности
Номер по таблице 3				Пункты	4.6, 5.6	4.8, 5.8, 6.8	8.8, 9.8, 10.9, 12.9/12.9 ----	sup> и
					d >= 3 мм и l >= 2,7d a</ b >= 2,2d
1	Минимальный предел прочности на растяжение R m,min		Испытание на растяжение готовых крепежных изделий	9.2	<d>	<d>	<d>
4	Минимальный условный предел текучести при остаточном удлинении 0,0048d R pf,min		Испытание на растяжение полноразмерных крепежных изделий	9.3	#	#	# <c>
5	Номинальное напряжение от пробной нагрузки S p,nom		Испытание пробной нагрузкой готовых крепежных изделий	9.6	<d>	<d>	<d>
8	Минимальное удлинение после разрыва A f,min		Испытание на растяжение полноразмерных крепежных изделий	9.3	# <e>		# <e>
10 или	Твердость		Испытание на твердость	9.9
11, или
12
13	Максимальная твердость поверхности		Испытание на науглероживание	9.11	NF	NF
14	Максимальная зона обезуглероживания		Испытание на обезуглероживание	9.10	NF	NF
15	Снижение твердости после повторного отпуска		Испытание на повторный отпуск	9.12	NF	NF	# <f>
18	Целостность поверхности		Испытание на дефекты поверхности	9.15
a Для ввинчиваемых концов шпилек, которые выдерживают более высокие
нагрузки на растяжение, чем гаечные концы, или для шпилек с резьбой по всей длине с l >= 3,2d. t Для классов прочности 4.6 и 5.6 условный предел текучести при
остаточном удлинении 0,0048d R не определен в таблице 3. pf <c> Значения не определены. <d> l >= 2,5d и b >= 2,0d. <e> Значения A представлены в Приложении C для справки. f <f> Этот метод является арбитражным испытанием, применяемым в спорных случаях.
Выполнимо: испытание возможно выполнить согласно разделу 9, в
		спорном случае испытание должно быть проведено в соответствии с разделом 9.
Выполнимо, но проводится, только когда однозначно задано:
#		испытание возможно выполнить согласно разделу 9 как альтернативное испытание для данной характеристики (например,
испытание на кручение, когда испытание на растяжение возможно) или как специальное испытание, если это требуется стандартом на продукцию или покупателем при заказе (например, испытание на удар). Невыполнимо: испытание не может быть проведено из-за формы
NF		и/или размера крепежного изделия (например, длина слишком маленькая для испытаний или без головки) или потому, что оно
применимо только к определенным категориям крепежных изделий (например, испытание для термообработанных крепежных изделий).

Испытательные серии FF1 — FF4 согласно таблицам 8, 9, 10 и 11 предусмотрены для испытания готовых крепежных изделий:

• FF1 — испытания для определения свойств готовых болтов и винтов с полной головкой и полным или уменьшенным стержнем (с полной нагрузочной способностью), d_{s}>d_{2} или d_{s} \approx d_{2} (см. таблицу 8);
• FF2 — испытания для определения свойств готовых шпилек с полным или уменьшенным стержнем (с полной нагрузочной способностью), d_{s}>d_{2} или d_{s} \approx d_{2} (см. таблицу 9);
• FF3 — испытания для определения свойств готовых болтов и винтов с d_{s}>d_{2} или d_{s} \approx d_{2} и уменьшенной нагрузочной способностью в силу следующих особенностей конструкции (см. таблицу 10):

1. низкая головка с наружным приводом или без него;

2. низкая круглая или цилиндрическая головка с внутренним приводом;

3. потайная головка с внутренним приводом;

• FF4 — испытания для определения свойств готовых болтов, винтов и шпилек, главным образом предназначенные для применения, когда полная нагрузочная способность согласно настоящему стандарту необязательна или нежелательна, например, винты с тонким стержнем (с уменьшенной нагрузочной способностью), d_{s}<d_{2} (см. таблицу 11).

Испытательные серии MP1 и MP2 согласно таблицам 12 и 13 предназначены для проверки свойств материала крепежного изделия и/или для разработки процессов. Для этих целей также могут быть использованы испытательные серии FF1 — FF4;

• MP1 — методы для определения свойств материала крепежного изделия и/или для разработки процесса — обработанные испытательные образцы (см. таблицу 12);
• MP2 — методы для определения свойств материала полноразмерного крепежного изделия с полной нагрузочной способностью и/или для разработки процесса, d_{s}>d или d_{s} \approx d (см. таблицу 13).

8.6.2 Применимость

Применимость методов испытаний для групп крепежных изделий должна соответствовать таблицам 8 - 13.

8.6.3 Выдача результатов испытаний

Если при заказе партии покупатель требует выдать отчет, содержащий результаты испытаний, то они должны быть установлены с использованием методов испытаний, определенных в разделе 9 и выбранных из таблиц 8 - 13. Любой специальный метод испытаний, определенный покупателем, должен быть согласован во время заказа.

9. Методы испытаний

9.1. Испытание на растяжение на косой шайбе готовых болтов и винтов (не включая шпильки)

9.1.1 Общие положения

Назначение этого испытания на растяжение в определении одновременно:

• предела прочности на растяжение готовых болтов и винтов R_{m} ;
• целостности переходного участка между головкой и гладким стержнем или резьбой.

9.1.2 Применимость

Это испытание применяют для болтов и винтов с или без фланца, имеющих следующие характеристики:

• опорная поверхность плоская или зубчатая;
• головка прочнее, чем резьбовой участок;
• головка прочнее, чем любая гладкая часть стержня;
• диаметр любой гладкой части стержня d_{s}>d_{2} или d_{s} \approx d_{2} ;
• номинальная длина l \geq 2,5d ;
• длина резьбы b \geq 2,0d ;
• строительные болты с b < 2d;
• 3\text{мм } \leq d \leq 39\text{мм} ;
• все классы прочности.

9.1.3 Оборудование

Оборудование для испытания на растяжение должно соответствовать ИСО 7500-1. Самоцентрирующиеся зажимы не использовать.

9.1.4 Испытательное устройство

Зажимы, косая шайба и державки должны соответствовать следующим требованиям:

• твердость 45 HRC мин;
• поле допуска внутренней резьбы державки согласно таблице 14;
• диаметр отверстия d_{h} согласно таблице 15;
• косая шайба согласно рисунку 1 и таблицам 15 и 16.

Таблица 14

Окончательная обработка крепежных изделий	Поля допусков резьбы
	крепежных изделий до нанесения любого покрытия поверхности	внутренней резьбы державки
После процесса изготовления	6h или 6g	6H
Электролитическое покрытие по ИСО 4042	6g, 6e или 6f	6H
Цинковое чешуйчатое покрытие по ИСО 10683	6g, 6e или 6f	6H
Горячее цинкование погружением по ИСО 10684 для соединений с гайками, с полями допусков резьбы:
- 6H	6az	6H
- 6AZ	6g или 6h	6AZ
- 6AX	6g или 6h	6AX

Таблица 15

Номинальный диаметр резьбы d	d a</ h		sup>, <s 1	up>b диамет резьбы	r р d	c h			Номиналь 1	ный	d a, b		r c
	Не менее	Не более				Не менее	Не более
3	3,4	3,58	0,7	16		17,5	17,77		1,3
3,5	3,9	4,08	0,7	18		20	20,33		1,3
4	4,5	4,68	0,7	20		22	22,33		1,6
5	5,5	5,68	0,7	22		24	24,33		1,6
6	6,6	6,82	0,7	24		26	26,33		1,6
7	7,6	7,82	0,8	27		30	30,33		1,6
8	9	9,22	0,8	30		33	33,39		1,6
10	11	11,27	0,8	33		36	36,39		1,6
12	13,5	13,77	0,8	36		39	39,39		1,6
14	15,5	15,77	1,3	39		42	42,39		1,6
a Средний ряд по ИСО 273.
Для болтов с квадратным подголовком отверстие должно быть достаточным для размещения квадратного подголовка.
<c> Для изделия класса точности С значение радиуса r вычисляют 1 по формуле
r = r + 0,2, 1 max
где r = (d — d )/2. max a,max s,min

Рисунок 1. Нагружение на косой шайбе готовых болтов и винтов

Номинальный диаметр	Классы прочности
резьбы d, мм	болтов и винтов с длиной гладкой части стержня l >= 2d s		винтов с резьбой до головки и болтов и винтов с длиной гладкой части стержня l < 2d s
	4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 9.8, 10.9	12.9/12.9 ----	4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 9.8, 10.9	12.9/12.9 ----
	альфа +/- 30'
3 <= d <= 20	10°	6°	6°	4°
20 < d <= 39	6°	4°	4°	4°

Испытательное устройство должно быть достаточно жестким, чтобы обеспечить изгиб на переходном участке между головкой и гладкой частью стержня или резьбой.

Для готовых болтов и винтов с диаметром опорной поверхности головки свыше 1,7d, не выдерживающих испытания на растяжение на косой шайбе, головка может быть обработана до 1,7d, и эти изделия могут быть повторно испытаны при угле скоса шайбы согласно таблице 16.

Кроме того, для готовых болтов и винтов с диаметром опорной поверхности головки свыше 1,9d угол скоса шайбы, равный 10°, может быть уменьшен до 6°.

9.1.5 Процедура испытания

Крепежные изделия испытывают следующим образом.

Косую шайбу, размеры которой определяют по 9.1.4, устанавливают под головкой болта или винта, как показано на рисунке 1. Свободная длина резьбы l_{th} , подвергаемая нагружению, должна быть не менее 1d.

Для строительных болтов, имеющих короткую длину резьбы, испытание на растяжение на косой шайбе может быть выполнено при свободной длине резьбы l_{th} меньше, чем 1d.

Испытание на растяжение на косой шайбе выполняют в соответствии с ИСО 6892-1. Скорость испытаний, определяемая при свободном ходе траверсы, не должна превышать 25 мм/мин.

Испытание на растяжение должно быть непрерывным до наступления разрыва.

При этом измеряют разрушающую нагрузку F_{m} .

9.1.6 Результаты испытания

9.1.6.1 Определение предела прочности на растяжение R_{m}

9.1.6.1.1 Метод

Вычисление предела прочности на растяжение R_{m} основывается на номинальной площади расчетного сечения A_{s,nom} и разрушающей нагрузке F_{m} , измеренной при испытании:

R_{m} = \frac{F_{m}}{A_{s,nom}} ,

здесь d_{2} — номинальный средний диаметр наружной резьбы в соответствии с ИСО 724;

d_{3} — номинальный внутренний диаметр наружной резьбы по дну впадины, вычисленный по формуле

d_{3} = d_{1} - \frac{H}{6} ,

H — высота исходного треугольника резьбы в соответствии с ИСО 68-1.

Значения номинальной площади расчетного сечения A_{s,nom} приведены в таблицах 4 и 6.

9.1.6.1.2 Требования

Для болтов и винтов с d_{s}>d_{2} и винтов с резьбой до головки разрыв должен происходить на свободной длине резьбового участка.

Для крепежных изделий с d_{s} \approx d_{2} разрыв должен происходить на свободной длине резьбы или на гладкой части стержня.

Предел прочности R_{m} должен удовлетворять требованиям, установленным в таблице 3. Минимальная предельная разрушающая нагрузка F_{m,min} должна удовлетворять требованиям, установленным в таблицах 4 и 6.

Примечание. При уменьшении диаметров возрастают различия между номинальной площадью расчетного сечения по сравнению с эффективной площадью поперечного сечения. Когда твердость используют для производственного контроля, особенно для малых диаметров, может потребоваться увеличение твердости свыше минимальной твердости, установленной в таблице 3, для достижения минимальной предельной разрушающей нагрузки.

9.1.6.2 Определение целостности переходного участка между головкой и гладким стержнем/резьбой. Требования

Разрыв не должен происходить в головке крепежного изделия.

Для болтов и винтов с гладкой частью стержня разрыв не должен происходить на переходном участке между головкой и стержнем.

Для винтов с резьбой до головки разрыв может распространяться на переходный участок между головкой и стержнем или на головку, при условии, что он начинается на свободной длине резьбы.

9.2. Испытание на растяжение готовых болтов, винтов и шпилек для определения предела прочности на растяжение R_{m}

9.2.1 Общие положения

Назначение этого испытания на растяжение состоит в определении предела прочности на растяжение R_{m} готовых крепежных изделий.

Это испытание может быть объединено с испытанием по 9.3.

9.2.2 Применимость

Это испытание применяют для болтов, винтов и шпилек, имеющих следующие характеристики:

• болты и винты с головкой прочнее, чем стержень с резьбой;
• болты и винты с головкой прочнее, чем любая гладкая часть стержня;
• диаметр любой гладкой части стержня d_{s} \geq d_{2} или d_{s} \approx d_{2} ;
• болты и винты с номинальной длиной l \geq 2,5d ;
• длина резьбы b \geq 2,0d ;
• строительные болты с b < 2d;
• шпильки с общей длиной l_{t} \geq 3,0d ;
• 3\text{мм } \leq d \leq 39\text{мм} ;
• все классы прочности.

9.2.3 Оборудование

Оборудование для испытания на растяжение должно соответствовать ИСО 7500-1. Необходимо избегать воздействия на крепежное изделие боковых сил, например, путем использования самоцентрирующихся зажимов.

9.2.4 Испытательное устройство

Зажимы и державки должны соответствовать следующим требованиям:

• твердость 45 HRC мин;
• диаметр отверстия d_{h} согласно таблице 15;
• поле допуска внутренней резьбы державки согласно таблице 14.

9.2.5 Процедура испытания

Крепежные изделия испытывают следующим образом.

Устанавливают болты и винты для испытаний в державки, как показано на рисунках 2a) и 2b); шпильки устанавливают для испытаний в державки, как показано на рисунках 2c) и 2d). Длина ввинченной части резьбы должна быть не менее 1d.

с резьбой по всей длине

d_{h} — диаметр отверстия; l_{th} — свободная длина резьбы

Для строительных болтов, имеющих короткую длину резьбы, испытание на растяжение может проводиться при свободной длине резьбы l_{th} меньше, чем 1d. Испытание на растяжение выполняют в соответствии с ИСО 6892-1. Скорость испытаний, определяемая при свободном ходе траверсы, не должна превышать 25 мм/мин.

Испытание на растяжение должно быть непрерывным до наступления разрыва.

При этом измеряют разрушающую нагрузку F_{m} .

9.2.6 Результаты испытаний

9.2.6.1 Метод

Вычисления проводят по 9.1.6.1.

9.2.6.2 Требования

Для крепежных изделий с d_{s}>d_{2} разрыв должен происходить на свободной длине резьбы.

Для крепежных изделий с d_{s} \approx d_{2} разрыв должен происходить на свободной длине резьбы или на гладкой части стержня.

Для винтов с резьбой до головки разрыв может распространяться на переходный участок между головкой и стержнем или на головку при условии, что он начинается на свободной длине резьбы.

Предел прочности R_{m} должен удовлетворять требованиям, установленным в таблице 3. Минимальная разрушающая нагрузка F_{m,min} должна удовлетворять требованиям, установленным в таблицах 4 и 6.

Примечание. При уменьшении диаметров возрастают различия между номинальной площадью расчетного сечения по сравнению с эффективной площадью поперечного сечения. Когда твердость используют для производственного контроля, особенно для малых диаметров, может потребоваться увеличение твердости свыше минимальной твердости, установленной в таблице 3, для достижения минимальной предельной разрушающей нагрузки.

9.3. Испытание на растяжение полноразмерных болтов, винтов и шпилек для определения удлинения после разрыва A_{f} и условного предела текучести R_{pf} при остаточном удлинении 0,0048d

9.3.1 Общие положения

Назначение этого испытания на растяжение в определении одновременно:

• удлинения после разрыва полноразмерных крепежных изделий A_{f} ;
• условного предела текучести при остаточном удлинении 0,0048d полноразмерных крепежных изделий R_{pf} .

Это испытание может быть объединено с испытанием по 9.2.

9.3.2 Применимость

Это испытание применяют для болтов, винтов и шпилек, имеющих следующие характеристики:

• болты и винты с головкой прочнее, чем стержень с резьбой;
• болты и винты с головкой прочнее, чем любая гладкая часть стержня;
• диаметр любой гладкой части стержня d_{s} \geq d или d_{s} \approx d ;
• болты и винты с номинальной длиной l \geq 2,7d ;
• длина резьбы b \geq 2,2d ;
• шпильки с общей длиной l_{t} \geq 3,2d ;
• 3\text{мм } \leq d \leq 39\text{мм} ;
• все классы прочности.

9.3.3 Оборудование

Оборудование для испытания на растяжение должно соответствовать ИСО 7500-1. Необходимо избегать воздействия на крепежное изделие боковых сил, например путем использования самоцентрирующихся зажимов.

9.3.4 Испытательное устройство

Зажимы и державки должны соответствовать следующим требованиям:

• твердость 45 HRC мин;
• диаметр отверстия d_{h} согласно таблице 15;
• поле допуска внутренней резьбы державки согласно таблице 14.

Испытательное устройство должно быть достаточно жестким во избежание деформаций, которые могут повлиять на определение нагрузки условного предела текучести при остаточном удлинении 0,0048d, F_{pf} или удлинении после разрыва A_{f} .

9.3.5 Процедура испытания

Крепежные изделия испытывают следующим образом.

Устанавливают болты и винты для испытаний в державки, как показано на рисунках 2a) и 2b); шпильки для испытаний устанавливают в две резьбовые державки, как показано на рисунках 2c) и 2d).

Длина ввинченной части резьбы должна быть не менее 1d. Свободная длина резьбы l_{th} , подвергаемая нагружению, должна быть не менее 1,2d.

Примечание. Для получения l_{th} = 1,2d на практике рекомендуется следующая процедура: сначала завинтить винт в резьбовую державку до сбега резьбы; затем отвинтить державку на необходимое число оборотов, соответствующих l_{th} = 1,2d .

Испытание на растяжение выполняют в соответствии с ИСО 6892-1. Скорость испытаний, определяемая при свободном ходе траверсы, не должна превышать 10 мм/мин до нагрузки условного предела текучести при остаточном удлинении 0,0048d, F_{pf} и 25 мм/мин — выше данной нагрузки.

Измерение нагрузки F проводят непрерывно до наступления разрыва либо непосредственно с помощью соответствующего электронного устройства (например, микропроцессора), либо в виде диаграммы нагрузка — перемещение, см. ИСО 6892-1; диаграмма может быть построена как автоматически, так и графически.

Для приемлемой точности графического измерения масштаб диаграммы должен быть таким, чтобы наклон в упругой области (прямолинейная часть диаграммы) находился между 30° и 45° к оси нагрузки.

9.3.6 Результаты испытания

9.3.6.1 Определение удлинения после разрыва A_{f}

9.3.6.1.1 Метод

Пластическое удлинение \Delta L_{p} определяется непосредственно на диаграмме нагрузка — перемещение, построенной в электронном виде либо графически (см. рисунок 3).

---

а) Точка разрыва.

Рисунок 3. Диаграмма нагрузка — перемещение для определения

В спорных случаях наклон диаграммы нагрузка — перемещение в упругой области должен быть определен проведением линии через две точки диаграммы, соответствующие 0,4F_{p} и 0,7F_{p} где F_{p} — пробная нагрузка, приведенная в таблицах 5 и 7.

Удлинение после разрыва для полноразмерных крепежных изделий вычисляют, используя следующую формулу:

A_{f} = \frac{\Delta L_{p}}{1,2d} .

9.3.6.1.2 Требования

9.3.6.2 Определение условного предела текучести R_{pf} при остаточном удлинении 0,0048d

9.3.6.2.1 Метод

Условный предел текучести R_{pf} определяют непосредственно по диаграмме нагрузка — перемещение (см. рисунок 4).

условного предела текучести R_{pf} при остаточном

Примечание. 0,0048d = 0,4% от 1,2d.

В спорных случаях наклон диаграммы нагрузка-перемещение в упругой области должен быть определен проведением линии через две точки диаграммы, соответствующие 0,4F_{p} и 0,7F_{p} , где F_{p} — пробная нагрузка, установленная в таблицах 5 и 7.

Условный предел текучести R_{pf} при остаточном удлинении 0,0048d вычисляют по формуле

R_{pf} = \frac{F_{pf}}{A_{s,nom}} ,

9.3.6.2.2 Требования

Требования не установлены.

Примечание 1. Значения R_{pf} в настоящее время находятся в стадии исследования, см. таблицу 3 (пункт 4, сноску ^e) для справки.

Примечание 2. Значения предела текучести, полученные при испытаниях полноразмерных крепежных изделий и обработанных испытательных образцов, могут отличаться из-за обработки, методов испытаний и влияния размеров.

9.4. Испытание на растяжение болтов и винтов, у которых не предполагается разрушение на свободной длине резьбы из-за конструкции головки

9.4.1 Общие положения

Назначение этого испытания на растяжение состоит в определении растягивающей нагрузки для болтов и винтов, у которых не предполагается разрушение на свободной длине резьбы из-за конструкции головки (см. 8.2).

9.4.2 Применимость

Испытание применяют для болтов и винтов, имеющих следующие характеристики:

• диаметр любой гладкой части стержня d_{s} \geq d_{2} или d_{s} \approx d_{2} ;
• номинальная длина l \geq 2,5d ;
• длина резьбы b \geq 2,0d ;
• 3\text{мм } \leq d \leq 39\text{мм} ;
• все классы прочности.

9.4.3 Оборудование

Оборудование для испытания на растяжение должно соответствовать ИСО 7500-1. Необходимо избегать воздействия на крепежное изделие боковых сил, например путем использования самоцентрирующихся зажимов.

9.4.4 Испытательное устройство

Зажимы и державки должны соответствовать следующим требованиям:

• твердость 45 HRC мин;
• диаметр отверстия d_{h} — согласно таблице 15;
• поле допуска внутренней резьбы державки — согласно таблице 14.

9.4.5 Процедура испытания

Крепежные изделия испытывают следующим образом.

Устанавливают крепежное изделие для испытаний в державки, как показано на рисунках 2a) и 2b).

Свободная длина резьбы l_{th} , подвергаемая нагружению, должна быть не менее 1d.

Испытание на растяжение выполняют в соответствии с ИСО 6892-1. Скорость испытаний, определяемая при свободном ходе траверсы, не должна превышать 25 мм/мин.

Испытание проводят непрерывно до наступления разрыва.

При этом измеряют разрушающую нагрузку F_{m} .

9.4.6 Требования к результатам испытания

Разрушающая нагрузка F_{m} должна быть равна или быть больше минимальной разрушающей нагрузки, установленной в соответствующих стандартах на продукцию или в любых других технических условиях.

9.5. Испытание на растяжение крепежных изделий с тонким стержнем

9.5.1 Общие положения

Назначение этого испытания на растяжение состоит в определении предела прочности на растяжение R_{m} для крепежных изделий с тонким стержнем (см. 8.2).

9.5.2 Применимость

Это испытание применяют для крепежных изделий, имеющих следующие характеристики:

• диаметр гладкой части стержня d_{s}<d_{2} ;
• длина тонкого стержня \geq 3d_{s} (см. L_{c} на рисунке 6);
• длина резьбы b \geq 1d ;
• 3\text{мм } \leq d \leq 39\text{мм} ;
• классы прочности 4.6, 5.6, 8.8, 9.8, 10.9 и 12.9/12.9 .

9.5.3 Оборудование

Оборудование для испытания на растяжение должно соответствовать ИСО 7500-1. Необходимо избегать воздействия на крепежное изделие боковых сил, например путем использования самоцентрирующихся зажимов.

9.5.4 Испытательное устройство

Зажимы и державки должны соответствовать следующим требованиям:

• твердость 45 HRC мин;
• диаметр отверстия d_{h} — согласно таблице 15;
• поле допуска внутренней резьбы державки — согласно таблице 14.

9.5.5 Процедура испытания

Крепежные изделия испытывают следующим образом.

Устанавливают крепежное изделие для испытаний в державки, как показано на рисунке 2a). Шпильки для испытаний устанавливают в две резьбовые державки, как показано на рисунках 2c) и 2d).

Длина ввинченной части резьбы должна быть не менее 1d.

Испытание на растяжение выполняют в соответствии с ИСО 6892-1. Скорость испытаний, определяемая при свободном ходе траверсы, не должна превышать 25 мм/мин.

Испытание проводят непрерывно до наступления разрыва.

При этом измеряют разрушающую нагрузку F_{m} .

9.5.6 Результаты испытания

9.5.6.1 Метод

Вычисление предела прочности на растяжение R_{m} основывается на площади поперечного сечения тонкого стержня A_{ds} и разрушающей нагрузке F_{m} , измеренной при испытании:

R_{m} = \frac{F_{m}}{A_{ds}} ,

9.5.6.2 Требования

Разрушение должно происходить в тонком стержне.

Предел прочности на растяжение R_{m} должен удовлетворять требованиям, установленным в таблице 3.

9.6. Испытание пробной нагрузкой готовых болтов, винтов и шпилек

9.6.1 Общие положения

Испытание пробной нагрузкой состоит из следующих двух операций:

a) приложения установленной растягивающей пробной нагрузки (см. рисунок 5);

b) измерения остаточного удлинения, вызываемого пробной нагрузкой.

Рисунок 5. Пример установки готовых крепежных изделий для приложения пробной нагрузки

9.6.2 Применимость

• болты и винты с головкой прочнее, чем стержень с резьбой;
• болты и винты с головкой прочнее, чем любая гладкая часть стержня;
• диаметр гладкой части стержня d_{s}>d или d_{s} \approx d ;
• болты и винты с номинальной длиной l \geq 2,5d ;
• длина резьбы b \geq 2,0d ;
• шпильки с общей длиной l_{t} \geq 3,0d ;
• 3\text{мм } \leq d \leq 39\text{мм} ;
• все классы прочности.

9.6.3 Оборудование

Оборудование для испытания на растяжение должно соответствовать ИСО 7500-1. Необходимо избегать воздействия на крепежное изделие боковых сил, например путем использования самоцентрирующихся зажимов.

9.6.4 Испытательное устройство

Зажимы и державки должны соответствовать следующим требованиям:

• твердость 45 HRC мин;
• диаметр отверстия d_{h} — согласно таблице 15;
• поле допуска внутренней резьбы державок — согласно таблице 14.

9.6.5 Процедура испытания

Каждый торец крепежного изделия должен быть подготовлен в соответствии с рисунком 5 (вид X). Для измерения длины крепежное изделие располагают в вертикально установленном измерительном приборе со сферическими наконечниками или используют любой другой подходящий метод. Для сведения к минимуму погрешности измерений, вызванной влиянием температуры, следует использовать кожаные перчатки или щипцы. Измеряют полную длину крепежного изделия перед нагружением l_{0} .

Устанавливают крепежное изделие для испытаний в державки, как показано на рисунке 5. Для шпилек используют две резьбовые державки. Длина ввинченной части резьбы должна быть не менее 1d. Свободная длина резьбы l_{th} , подвергаемая нагружению, должна быть 1d.

Примечание. Для получения l_{th} = 1,2d на практике рекомендуется следующая процедура: сначала завинтить винт в резьбовую державку до сбега резьбы; затем отвинтить державку на необходимое число оборотов, соответствующих l_{th} = 1d .

Пробная нагрузка, установленная в таблицах 5 и 7, должна быть приложена к крепежному изделию в осевом направлении.

Скорость испытаний, определяемая при свободном ходе траверсы, не должна превышать 3 мм/мин. Полную пробную нагрузку выдерживают в течение 15 с.

После снятия нагрузки измеряют полную длину крепежного изделия l_{1}

9.6.6 Результаты испытания. Требования

Полная длина крепежного изделия после снятия нагрузки l_{1} , должна быть такой же, как и перед нагружением l_{0} , в пределах допуска +/- 12,5 мкм, учитывающим погрешность измерений. При первоначальном приложении пробной нагрузки из-за влияния некоторых случайных факторов, таких как отклонения от прямолинейности и соосности, погрешность измерения остаточного удлинения может оказаться больше допускаемой. В таких случаях крепежные изделия необходимо подвергать повторному испытанию согласно 9.6.5 с нагрузкой на 3% больше первоначальной, указанной в таблицах 5 и 7. Результат испытания можно рассматривать как удовлетворительный, если длина после повторного испытания l_{2} будет такой же, как длина перед этим испытанием l_{1} , с допуском +/- 12,5 мкм, учитывающим погрешность измерений.

9.7. Испытание на растяжение обработанных испытательных образцов

9.7.1 Общие положения

Назначение этого испытания на растяжение в определении:

• предела прочности на растяжение R_{m} ;
• нижнего предела текучести R_{eL} или условного предела текучести при остаточном удлинении 0,2\%R_{p0,2} ;
• относительного удлинения после разрыва A и
• относительного сужения после разрыва Z.

9.7.2 Применимость

Это испытание применяют для крепежных изделий, имеющих следующие характеристики:

a) обработанные образцы, изготовленные из болтов и винтов:

• 3\text{мм } \leq d \leq 39\text{мм} ;
• длина резьбы b \geq 1d ;
• номинальная длина l \geq 6d_{0} + 2r + d (как показано на рисунке 6) для определения A;
• номинальная длина l \geq 4d_{0} + 2r + d (как показано на рисунке 6) для определения Z;

b) обработанные образцы, изготовленные из шпилек:

• 3\text{мм } \leq d \leq 39\text{мм} ;
• длина резьбы b \geq 1d ;
• длина резьбы ввинчиваемого конца шпильки b_{m} \geq 1d ;
• полная длина l_{t} \geq 6d_{0} + 2r + 2d (как показано на рисунке 6) для определения A;
• номинальная длина l_{t} \geq 4d_{0} + 2r + 2d (как показано на рисунке 6) для определения Z;

c) классы прочности 4.6, 5.6, 8.8, 9.8, 10.9 и 12.9/12.9 .

Примечание. Обработанные испытательные образцы, изготовленные из болтов и винтов, также могут быть изготовлены из крепежных изделий, которые из-за геометрических характеристик имеют уменьшенную нагрузочную способность, при условии, что головка будет прочнее, чем испытательный образец с площадью поперечного сечения S_{0} , а также крепежных изделий с диаметром гладкой части стержня d_{s}<d_{2} (см. 8.2).

d_{0} — диаметр обработанного испытательного образца ( d_{0}<d_{3min} , но по возможности d_{0} \geq 3\text{мм} );

b — длина резьбы (b \geq d) ;

L_{0} — исходная базовая длина обработанного испытательного образца:

• для определения удлинения L_{0} = 5d_{0} или (5,65 \sqrt{S_{0}}) ;
• для определения сужения площади L_{0} \geq 3d_{0} ;

L_{c} — длина цилиндрического участка обработанного испытательного образца (L_{0} + d_{0}) ;

l_{t} — полная длина обработанного испытательного образца (L_{c} + 2r + b) ;

S_{0} — площадь поперечного сечения обработанного испытательного образца перед испытанием на растяжение;

r — радиус галтели (r \geq 4\text{мм})

Рисунок 6. Обработанный испытательный образец для испытания на растяжение

9.7.3 Оборудование

Оборудование для испытания на растяжение должно соответствовать ИСО 7500-1. Необходимо избегать воздействия на крепежное изделие боковых сил, например путем использования самоцентрирующихся зажимов.

9.7.4 Испытательное устройство

Зажимы и державки должны соответствовать следующим требованиям:

• твердость 45 HRC мин;
• диаметр отверстия d_{h} — согласно таблице 15;
• поле допуска внутренней резьбы державки — согласно таблице 14.

9.7.5 Обработанные испытательные образцы

Испытательный образец изготавливают из крепежного изделия следующим образом. На рисунке 6 показан образец, используемый для испытания на растяжение.

Диаметр обработанного образца должен быть d_{0}<d_{3min} , но по возможности d_{0} \geq 3\text{мм} .

При изготовлении испытательных образцов из закаленных и отпущенных крепежных изделий диаметром d > 16 мм уменьшение исходного диаметра стержня d не должно превышать 25% (приблизительно 44% начальной площади поперечного сечения). Для образцов из шпилек оба конца должны иметь длину резьбы не менее 1d.

9.7.6 Процедура испытания

Испытание на растяжение следует проводить в соответствии с ИСО 6892-1. Скорость испытаний, определяемая при свободном ходе траверсы, не должна превышать 10 мм/мин до достижения нагрузки, соответствующей нижнему пределу текучести R_{eL} или условному пределу текучести при остаточном удлинении 0,2\%R_{p0,2} и 25 мм/мин — выше данной нагрузки.

Испытание проводят непрерывно до наступления разрыва образца. При этом измеряют разрушающую нагрузку F_{m} .

9.7.7 Результаты испытания

9.7.7.1 Метод

В соответствии с ИСО 6892-1 определяют следующие характеристики:

а) предел прочности на растяжение

R_{m} = \frac{F_{m}}{S_{0}} ;

c) относительное удлинение после разрыва, при условии, что L_{0} равно примерно 5d_{0} :

A = \frac{L_{u} - L_{0}}{L_{0}} \cdot 100 ,

d) относительное сужение площади после разрыва при условии, что L_{0} равно примерно 3d_{0} :

Z = \frac{S_{0} - S_{u}}{S_{0}} \cdot 100\% ,

9.7.7.2 Требования

Следующие характеристики должны соответствовать таблице 3:

• минимальный предел прочности на растяжение R_{m,min} ;
• нижний предел текучести R_{eL} или условный предел текучести при остаточном удлинении 0,2\%R_{p0,2} ;
• относительное удлинение после разрыва A, %;
• относительное сужение площади после разрыва Z, %.

9.8. Испытание головки на прочность

9.8.1 Общие положения

Назначение испытания головки на прочность состоит в проверке целостности переходного участка между головкой и гладким стержнем или резьбой при ударе по головке крепежного изделия на твердом блоке с заданным углом.

Примечание. Испытание обычно проводят, когда испытание на растяжение на косой шайбе невозможно из-за слишком малой длины крепежного изделия.

9.8.2 Применимость

Это испытание применяют для болтов и винтов, имеющих следующие характеристики:

• головка прочнее, чем стержень с резьбой;
• номинальная длина l \geq 1,5d ;
• d \leq 10\text{мм} ;
• все классы прочности.

9.8.3 Испытательное устройство

Твердый блок, представленный на рисунке 7, должен соответствовать следующим требованиям:

• твердость 45 HRC мин;
• диаметр отверстия d_{h} и радиус r_{1} согласно таблице 15;
• толщина не менее 2d;
• угол \beta согласно таблице 17.

---

a) l \geq 1,5d .

b) Минимальная толщина твердого блока — 2d.

Рисунок 7. Устройство для испытания головки на прочность

Класс прочности	4.6	5.6	4.8	5.8	6.8	8.8	9.8	10.9	12.9/12.9 ----
бета	60°		80°

9.8.4 Процедура испытания

Крепежные изделия испытывают следующим образом.

Испытание головки на прочность проводят, используя устройство, представленное на рисунке 7.

Твердый блок должен быть неподвижно закреплен. Для нанесения нескольких ударов по головке болта или винта используют молоток. При этом необходимо, чтобы головка изогнулась на угол, равный 90° минус \beta . Значения угла \beta указаны в таблице 17.

Визуальный контроль следует проводить с увеличением не менее восьмикратного, но не более десятикратного.

9.8.5 Результаты испытания. Требования

Должно быть установлено отсутствие признаков растрескивания на переходном участке между головкой и гладким стержнем.

Для винтов с резьбой до головки требование считается выполненным, даже если трещина появилась в первом витке резьбы, при условии, что головка не оторвалась.

9.9. Испытание на твердость

9.9.1 Общие положения

Назначение испытания на твердость:

• для всех крепежных изделий, которые не могут быть испытаны на растяжение, определяют твердость крепежного изделия;
• для крепежных изделий, которые могут быть испытаны на растяжение (см. 9.1, 9.2, 9.5 и 9.7), определяют твердость крепежного изделия, чтобы проверить, что максимальная твердость не превышена.

Примечание. Между твердостью и пределом прочности на растяжение прямая зависимость может отсутствовать. Максимальные значения твердости установлены по причинам, не связанным с максимальной теоретической прочностью (например, чтобы избежать охрупчивания).

Твердость может быть определена на любой подходящей поверхности или на поперечном срезе резьбового участка.

9.9.2 Применимость

Это испытание применяют для крепежных изделий, имеющих следующие характеристики:

• все размеры;
• все классы прочности.

9.9.3 Методы испытания

Твердость может быть определена с использованием испытаний на твердость по Виккерсу, Бринеллю или Роквеллу.

а) Испытание на твердость по Виккерсу

Испытание на твердость по Виккерсу следует проводить по ИСО 6507-1.

б) Испытание на твердость по Бринеллю

Испытание на твердость по Бринеллю следует проводить по ИСО 6506-1.

в) Испытание на твердость по Роквеллу

Испытание на твердость по Роквеллу следует проводить по ИСО 6508-1.

9.9.4 Процедура испытания

9.9.4.1 Общие положения

Крепежные изделия, используемые для испытания на твердость, должны быть в состоянии поставки.

9.9.4.2 Определение твердости на поперечном срезе в резьбовой части

Поперечный срез должен быть выполнен с отступом 1d от конца резьбы, и поверхность должна быть соответственно подготовлена.

Измерение твердости следует выполнять в области между осью и половиной радиуса (см. рисунок 8).

9.9.4.3 Определение твердости поверхности

Твердость должна быть определена на плоских поверхностях головки, на конце крепежного изделия или на гладкой части стержня после удаления любого гальванического покрытия или других покрытий и после соответствующей подготовки испытательного образца.

Данный метод может быть использован для периодического контроля.

9.9.4.4 Нагрузка для определения твердости

Проводить испытание на твердость по Виккерсу следует с нагрузкой не менее 98H.

Проводить испытание на твердость по Бринеллю следует с нагрузкой, равной 30D^{2} , выраженной в ньютонах.

9.9.5 Требования

Для крепежных изделий, которые не могут быть испытаны на растяжение, а также для строительных болтов с короткой резьбой, со свободной длиной резьбы l_{th}<1d твердость должна находиться в пределах диапазона, указанного в таблице 3.

Для крепежных изделий, которые могут быть испытаны на растяжение, со свободной длиной резьбы l_{th} \geq 1d и для крепежных изделий с тонким стержнем, а также для обработанных испытательных образцов твердость не должна превышать максимальных значений, указанных в таблице 3.

Для изделий классов прочности 4.6, 4.8, 5.6 и 5.8 твердость определяют в соответствии с 9.9.4.3 на конце крепежного изделия. При этом твердость не должна превышать максимальных значений, указанных в таблице 3.

Для термообработанных крепежных изделий в случае, если любая разница в значениях твердости, измеренных в области половины радиуса сечения (см. рисунок 8), превышает 30 HV, должно быть проверено, что достигнуто требование 90%-ного содержания мартенсита (см. таблицу 2).

Для деформационно-упрочненных крепежных изделий классов прочности 4.8, 5.8 и 6.8 твердость, определенная в соответствии с 9.9.4.2, должна быть в пределах, указанных в таблице 3.

В спорном случае испытание на твердость по Виккерсу согласно 9.9.4.2 является арбитражным.

9.10. Испытание на обезуглероживание

9.10.1 Общие положения

Назначение испытания на обезуглероживание состоит в выявлении наличия обезуглероживания на поверхности закаленных и отпущенных крепежных изделий, а также в установлении глубины обезуглероженной зоны (см. рисунок 9).

обезуглероживания; 3 — линия среднего диаметра резьбы;

Содержание углерода на поверхности может быть определено одним из следующих методов:

• металлографическим методом;
• методом измерения твердости.

Металлографический метод позволяет определить глубину полного обезуглероживания G, а также высоту зоны основного металла (необезуглероженной зоны резьбы) E (см. рисунок 9).

Метод измерения твердости позволяет определить высоту необезуглероженной зоны резьбы Е и обнаружить частичное обезуглероживание путем измерения микротвердости (см. рисунок 9).

9.10.2 Металлографический метод

9.10.2.1 Применимость

Этот метод применяют для крепежных изделий, имеющих следующие характеристики:

• все размеры;
• классы прочности 8.8 - 12.9/12.9 .

9.10.2.2 Подготовка испытательного образца

Испытательные образцы должны быть изготовлены из крепежных изделий, прошедших термическую обработку, и после удаления гальванического покрытия или другого покрытия, если оно было.

Испытательные образцы должны быть вырезаны в продольном направлении по оси резьбы приблизительно на расстоянии одного номинального диаметра (1d) от конца резьбы. Испытательные образцы должны быть залиты пластмассой или установлены в зажимном приспособлении. После установки поверхность должна быть отшлифована и отполирована в соответствии с требованиями металлографических исследований.

Примечание. Для выявления изменений в микроструктуре вследствие обезуглероживания обычно применяют травление в 3%-ном растворе ниталя (концентрированная азотная кислота в этаноле).

9.10.2.3 Процедура испытания

Испытательный образец помещают под микроскоп. Если иное не оговорено, для исследования микроструктуры используют стократное увеличение.

Если используемый тип микроскопа имеет экран с матовым стеклом, то глубину обезуглероживания можно измерять непосредственно по шкале. Если для измерения используют окуляр, то он должен быть соответствующего типа, снабженный визиром или шкалой.

9.10.2.4 Требования

Максимальная глубина полного обезуглероживания G должна удовлетворять требованиям, указанным в таблице 3. Высота необезуглероженной зоны E должна удовлетворять требованиям, указанным в таблице 18.

Таблица 18

и минимальной высоты необезуглероженной зоны резьбы E_{min}

Шаг резьбы P a					0,5		0,6		0,7		0,8		1		1,25		1,5		1,75		2		2,5		3		3,5		4
H 1			0,307	0,368		0,429		0,491		0,613		0,767		0,920		1,074		1,227		1,534		1,840		2,147		2,454
Класс прочности	8.8, 9.8	E min	0,154	0,184		0,215		0,245		0,307		0,384		0,460		0,537		0,614		0,767		0,920		1,074		1,227
	10.9		0,205	0,245		0,286		0,327		0,409		0,511		0,613		0,716		0,818		1,023		1,227		1,431		1,636
	12.9/12.9 ----		0,230	0,276		0,322		0,368		0,460		0,575		0,690		0,806		0,920		1,151		1,380		1,610		1,841
a Для Р < 1,25 мм применяют только металлографический метод. Значения рассчитаны на основании требований таблицы 3, пункт 14.

9.10.3 Метод измерения твердости (арбитражный метод для частичного обезуглероживания)

9.10.3.1 Применимость

Этот метод применяют для крепежных изделий, имеющих следующие характеристики:

• шаг резьбы P \geq 1,25\text{мм} ;
• классы прочности 8 — 12.9/12.9 .

9.10.3.2 Подготовка испытательного образца

Испытательный образец должен быть подготовлен в соответствии с 9.10.2.2, однако травление и удаление поверхностного покрытия необязательно.

9.10.3.3 Процедура испытания

Измеряют значения твердости по Виккерсу в точках 1 и 2 (рисунок 10). Испытательная нагрузка должна быть равной 2,942H (испытание на твердость по Виккерсу HV 0,3).

Науглероживание: HV_{3} \leq HV_{1} + 30 .

E — высота необезуглероженной зоны резьбы, мм;

---

а) Значение 0,14 мм задано как вспомогательное для определения месторасположения точки на линии среднего диаметра.

Рисунок 10. Измерение твердости при испытаниях на обезуглероживание и науглероживание

9.10.3.4 Требования

Значение твердости по Виккерсу в точке 2HV_{2} должно быть больше или равно соответствующему значению в точке 1HV_{1} минус 30 единиц по Виккерсу. Высота необезуглероженной зоны резьбы Е должна соответствовать требованиям, установленным в таблице 18.

Примечание. Полное обезуглероживание до максимального значения, установленного в таблице 3, не может быть обнаружено методом измерения твердости.

9.11. Испытание на науглероживание

9.11.1 Общие положения

Назначение этого испытания состоит в определении науглероживания поверхности закаленных и отпущенных крепежных изделий, образовавшегося в процессе термообработки. Разность между твердостью основного металла и твердостью поверхности является решающей для оценки степени науглероживания в поверхностном слое.

Примечание. Науглероживание нежелательно, поскольку увеличение твердости поверхности может стать причиной охрупчивания или снижения усталостной прочности. Необходимо строго различать увеличение твердости, вызванное науглероживанием, и увеличение твердости из-за термообработки или холодной обработки поверхности, такой как накатывание резьбы после термообработки.

Науглероживание можно определить одним из следующих методов:

• испытание на твердость на продольном срезе;
• испытание на твердость поверхности.

В спорном случае и при P \geq 1,25\text{мм} испытание на твердость на продольном срезе согласно 9.11.2 является арбитражным методом испытания.

9.11.2 Испытание на твердость на продольном срезе

9.11.2.1 Применимость

Этот метод применяют для крепежных изделий, имеющих следующие характеристики:

• шаг резьбы P \geq 1,25\text{мм} ;
• классы прочности 8 — 12.9/12.9 .

9.11.2.2 Подготовка испытательного образца

Испытательный образец следует подготовить в соответствии с пунктом 9.10.2.2, однако травление и удаление поверхностного покрытия необязательно.

9.11.2.3 Процедура испытания

Измеряют значения твердости по Виккерсу в точках 1 и 3, как показано на рисунке 10. Испытательная нагрузка должна быть равной 2,942Н (испытание на твердость по Виккерсу HV 0,3).

Если испытательный образец использовали для испытаний согласно 9.10.3.3, определение твердости в точке 3 следует проводить на линии среднего диаметра резьбы витка, соседнего с витком, на котором проводили измерения в точках 1 и 2.

9.11.2.4 Требования

Значение твердости по Виккерсу в точке 3HV_{3} должно быть меньше или равно соответствующему значению в точке 1HV_{1} , плюс 30 единиц по Виккерсу.

Увеличение более чем на 30 единиц по Виккерсу свидетельствует о науглероживании. См. также таблицу 3 (пункт 13 и сноски , и ), в которой приведены ограничения твердости для классов прочности 10.9 и 12.9/12.9 .

9.11.3 Метод испытания твердости поверхности

9.11.3.1 Применимость

Этот метод применяют для крепежных изделий, имеющих следующие характеристики:

• все размеры;
• классы прочности 8 — 12.9/12.9 .

9.11.3.2 Подготовка испытательного образца

Подходящая плоская поверхность головки или конца крепежного изделия должна быть подготовлена тонким шлифованием или полированием, чтобы гарантировать воспроизводимость замеров и сохранить исходные свойства поверхностного слоя материала.

Поперечный срез должен быть на расстоянии 1d от конца резьбы, поверхность должна быть также соответственно подготовлена.

9.11.3.3 Процедура испытания

Твердость поверхности определяют на подготовленной поверхности.

Твердость основного металла определяют на поперечном срезе.

Испытательная нагрузка должна быть равной 2,942H (испытание на твердость по Виккерсу HV 0,3) для обоих измерений.

9.11.3.4 Требования

Значение твердости по Виккерсу на поверхности должно быть меньше или равно значению твердости основного металла плюс 30 единиц по Виккерсу.

Увеличение более чем на 30 единиц по Виккерсу свидетельствует о науглероживании. См. также таблицу 3 (пункт 13 и сноска ), в которой приведены ограничения максимальной твердости поверхности для классов прочности 10.9 и 12.9/12.9 .

9.12. Испытание на повторный отпуск

9.12.1 Общие положения

Назначение испытания на повторный отпуск состоит в контроле минимальной температуры отпуска, достигнутой в процессе термической обработки.

Данное испытание является арбитражным, применяемым в спорном случае.

9.12.2 Применимость

Этот метод применяют для крепежных изделий, имеющих следующие характеристики:

• все размеры;
• классы прочности 8 — 12.9/12.9 .

9.12.3 Подготовка испытательного образца

Твердость по Виккерсу следует определять в соответствии с 9.9.4.2 проведением трех измерений на одном крепежном изделии.

Повторный отпуск крепежного изделия проводят в течение 30 мин при температуре на 10 °C меньше, чем минимальная температура отпуска, установленная в таблице 2. После повторного отпуска необходимо определить твердость по Виккерсу проведением трех новых измерений на том же самом образце крепежного изделия и в той же области, как при первом определении.

9.12.4 Требования

Следует сравнить средние значения трех измерений твердости до и после повторного отпуска. Уменьшение твердости после повторного отпуска должно быть не более 20 единиц по Виккерсу.

9.13. Испытание на кручение

9.13.1 Общие положения

Назначение испытания на кручение состоит в определении разрушающего крутящего момента M_{\text{В}} для болтов и винтов, которые не могут быть испытаны на растяжение.

9.13.2 Применимость

Этот метод применяют для крепежных изделий, имеющих следующие характеристики:

• болты и винты с головкой прочнее, чем резьбовой участок;
• диаметр гладкой части стержня d_{s}>d_{2} или d_{s} \approx d_{2} ;
• длина резьбы b \geq 1d + 2P ;
• 1,6\text{мм } \leq d \leq 10\text{мм} ;
• классы прочности 4.6 — 12.9/12.9 .

Примечание. Для классов прочности 4.6 — 6.8 значения в ИСО 898-7 не установлены.

9.13.3 Оборудование и устройство для испытания

См. ИСО 898-7 [1].

9.13.4 Процедура испытания

Крепежные изделия испытывают следующим образом.

Зажимают болт или винт в испытательное устройство согласно ИСО 898-7, отступив на длину резьбы минимум 1d. Свободная длина резьбы l_{th} должна включать в себя минимум 2P сбега резьбы от головки или сбега резьбы от гладкой части стержня. Прикладывают непрерывно возрастающий крутящий момент.

Примечание. Запланирован пересмотр ИСО 898-7:1992. Анализ результатов исследований показал, что значения свободной длины резьбы и длины ввинчивания будут изменены.

9.13.5 Результаты испытания

9.13.5.1 Метод

См. ИСО 898-7 [1].

9.13.5.2 Требования

См. ИСО 898-7 [1].

В спорном случае применяют следующие испытания:

• для болтов и винтов, которые не могут быть испытаны на растяжение, испытание на твердость в соответствии с 9.9 является арбитражным;
• для болтов и винтов, которые можно испытать на растяжение, испытание на растяжение является арбитражным.

9.14. Испытание на ударный изгиб обработанных испытательных образцов

9.14.1 Общие положения

Назначение испытания на ударный изгиб состоит в определении прочности материала крепежных изделий ударной нагрузкой при установленной пониженной температуре. Это испытание проводят только в случае, если это требование содержится в стандарте на продукцию или по согласованию между изготовителем и покупателем.

9.14.2 Применимость

Этот метод применяют для крепежных изделий, имеющих следующие характеристики:

• обработанные испытательные образцы изготовлены из болтов, винтов и шпилек;
• d \geq 16\text{мм} ;
• полная длина болтов и винтов (включая сплошную часть головки) \geq 55\text{мм} ;
• шпильки с полной длиной \geq 55\text{мм} ;
• классы прочности 5.6, 8.8, 9.8, 10.9 и 12.9/12.9 .

9.14.3 Оборудование и устройство для испытания

См. ИСО 148-1.

9.14.4 Обработанный испытательный образец

Испытательный образец должен быть изготовлен из крепежного изделия следующим образом.

Обработанный испытательный образец должен соответствовать ИСО 148-1 (V-образный надрез по Шарпи). Образец должен быть вырезан в продольном направлении как можно ближе к поверхности крепежного изделия, по возможности в резьбовой части. Сторона испытательного образца без надреза должна быть расположена ближе к поверхности крепежного изделия.

9.14.5 Процедура испытания

Следует поддерживать стабильную температуру испытательного образца минус 20 °C. Испытание на ударный изгиб проводят в соответствии с ИСО 148-1.

9.14.6 Требования

Если испытания проводят при температуре минус 20 °C, значения ударной вязкости должны соответствовать таблице 3.

Примечание. В соответствующих стандартах на продукцию или по согласованию между изготовителем и покупателем могут быть установлены другие температуры при испытаниях и значения ударной вязкости.

9.15. Контроль дефектов поверхности

Дефекты поверхности на крепежных изделиях контролируют следующим образом. Для крепежных изделий классов прочности 4.6 — 10.9 контроль дефектов поверхности проводят в соответствии с ИСО 6157-1. По согласованию между изготовителем и покупателем можно применять ИСО 6157-3.

Для крепежных изделий классов прочности 12.9/12.9 контроль дефектов поверхности проводят в соответствии с ИСО 6157-3.

Для испытательной серии MP1 (см. раздел 8) контроль дефектов поверхности выполняют перед обработкой.

10. Маркировка

10.1. Общие положения

Крепежные изделия, изготовленные согласно требованиям настоящего стандарта, следует обозначать в соответствии с системой обозначений, описанной в разделе 5, и маркировать в соответствии с 10.2 и 10.3 или 10.4. Однако систему обозначений, описанную в разделе 5, и обозначения для маркировки согласно 10.3 или 10.4 применяют только в случае выполнения всех требований настоящего стандарта.

Если иное не установлено в стандартах на продукцию, высоту рельефной маркировки на верхней стороне головки в размерах высоты головки не учитывают.

10.2. Маркировка товарного знака изготовителя

Товарный знак изготовителя должен быть нанесен в процессе изготовления на всех крепежных изделиях, маркированных символом класса прочности. Товарный знак изготовителя также рекомендуется наносить на изделия, которые не маркируют символом класса прочности.

Настоящий стандарт предназначен для продавца, когда он продает крепежные изделия, маркированные собственным товарным знаком, и рассматривается как изготовитель.

10.3. Маркировка и обозначение крепежных изделий с полной нагрузочной способностью

10.3.1 Общие положения

Крепежные изделия с полной нагрузочной способностью, изготовленные согласно требованиям настоящего стандарта, следует маркировать в соответствии с 10.3.2 - 10.3.4.

Альтернативная или необязательная допускаемая маркировка, как предусмотрено в 10.3.2 - 10.3.4, выбирается изготовителем.

10.3.2 Символы маркировки для классов прочности

Символы маркировки установлены в таблице 19.

Таблица 19

Символы маркировки для крепежных изделий

с полной нагрузочной способностью

Класс прочности	4.6	4.8		5.6		5.8		6.8	8.8	9.8		10.9		12.9		12.9 ----
Символ маркировки a</su	4.6 p>	4.	8	5.	6	5.	8	6.8	8.8	9.	8	10	.9	12	.9	12	.9		----
a Точку в символе маркировки допускается не приводить.

Для винтов небольших размеров или в случае, когда из-за формы головки невозможно нанесение символов маркировки, указанных в таблице 19, допускается применять символы маркировки по системе циферблата, приведенные в таблице 20.

Таблица 20

Система циферблата для маркировки болтов

и винтов с полной нагрузочной способностью

Класс прочности	4.6	4.8	5.6	5.8
Символ маркировки

Окончание таблицы 20

Класс прочности	6.8	8.8	9.8	10.9	12.9
Символ маркировки
a В позиции, соответствующей двенадцати часам (контрольная отметка), необходимо маркировать либо товарным знаком изготовителя, либо точкой. b Класс прочности маркируется либо штрихом, либо двойным штрихом, а для класса прочности 12.9 — точкой.

10.3.3 Идентификация

10.3.3.1 Болты и винты с шестигранной и звездообразной головкой

Болты и винты с шестигранной и звездообразной головкой (включая крепежные изделия с фланцем) следует маркировать товарным знаком изготовителя и символом маркировки класса прочности, приведенным в таблице 19.

Маркировка является обязательной для крепежных изделий всех классов прочности и номинальным диаметром d \geq 5\text{мм} .

Маркировку предпочтительно следует наносить на верхнюю поверхность головки выпуклыми или углубленными знаками или на боковой поверхности головки углубленными знаками (см. рисунок 11). Для болтов и винтов с фланцем маркировку следует наносить на фланец, если процесс изготовления не позволяет нанести маркировку на верхней поверхности головки.

---

a) Товарный знак изготовителя.

b) Класс прочности.

Рисунок 11. Примеры маркировки болтов и винтов с шестигранной и звездообразной головками

10.3.3.2 Винты с шестигранным и звездообразным углублением в цилиндрической головке

Винты с шестигранным и звездообразным углублениями в цилиндрической головке следует маркировать товарным знаком изготовителя и символом маркировки класса прочности, приведенным в таблице 19.

Маркировка является обязательной для крепежных изделий всех классов прочности и номинальным диаметром d \geq 5\text{мм} .

Маркировку предпочтительно следует наносить на боковую поверхность головки углубленными знаками или на верхнюю поверхность головки углубленными или выпуклыми знаками (см. рисунок 12).

Рисунок 12. Примеры маркировки винтов с шестигранным

углублением в цилиндрической головке

10.3.3.3 Болты с низкой полукруглой головкой и квадратным подголовком

Болты с низкой полукруглой головкой и квадратным подголовком следует маркировать товарным знаком изготовителя и символом маркировки класса прочности, приведенным в таблице 19.

Маркировка является обязательной для крепежных изделий всех классов прочности и номинальным диаметром d \geq 5\text{мм} .

Маркировка должна быть нанесена на головке углубленными или выпуклыми знаками (см. рисунок 13).

Рисунок 13. Пример маркировки болтов с низкой полукруглой

головкой и квадратным подголовком

10.3.3.4 Шпильки

Шпильки следует маркировать товарным знаком изготовителя и символом маркировки класса прочности, приведенным в таблице 19, или альтернативными символами маркировки, приведенными в таблице 21.

Таблица 21

Альтернативные символы маркировки для шпилек

Класс прочности	5.6	8.8	9.8	10.9	12.9
Символ маркировки a		\bigcirc a	+	☐ a	\Delta a
a Допускается углубленный только контур или углубленная площадь.

Маркировка является обязательной для шпилек классов прочности 5.6, 8.8, 9.8, 10.9 и 12.9/12.9 и номинальным диаметром d \geq 5\text{мм} .

Маркировка должна быть нанесена на гладкой части шпильки. Если это невозможно, маркировка класса прочности должна наноситься на гаечном конце, и товарный знак изготовителя можно не наносить (см. рисунок 14).

Рисунок 14. Пример маркировки шпилек

Для шпилек с посадкой с натягом применяют маркировку класса прочности на гаечном конце, и товарный знак изготовителя можно не наносить.

10.3.3.5 Другие типы болтов и винтов

По требованию покупателя для других типов болтов и винтов, а также для специальных изделий могут быть использованы системы маркировки, описанные в 10.3.

Маркировка не применяется для винтов с потайной головкой, полупотайной головкой, низкой цилиндрической головкой, скругленной головкой или подобных форм головок со шлицами, с крестообразными шлицами или имеющих углубление или другой внутренний привод.

10.3.4 Маркировка болтов и винтов с левой резьбой

Болты и винты с левой резьбой и номинальным диаметром d \geq 5\text{мм} следует маркировать символами, показанными на рисунке 15, либо на верхней поверхности головки, либо на торце.

Рисунок 15. Маркировка болтов и винтов с левой резьбой

Альтернативную маркировку левой резьбы, показанную на рисунке 16, допускается применять для болтов и винтов с шестигранной головкой.

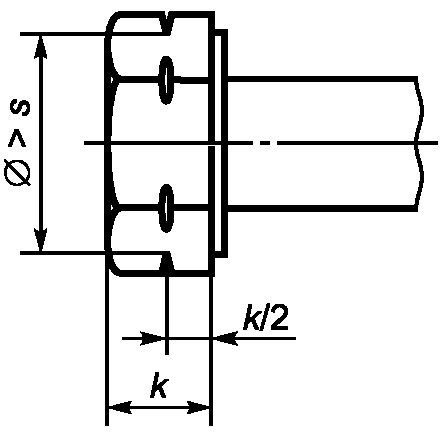

s — размер под ключ; k — высота головки

Рисунок 16. Альтернативная маркировка болтов и винтов с левой резьбой

10.4. Маркировка и обозначение крепежных изделий с уменьшенной нагрузочной способностью вследствие их геометрических характеристик

10.4.1 Общие положения

Крепежные изделия с уменьшенной нагрузочной способностью, изготовленные в соответствии с настоящим стандартом, следует маркировать в соответствии с 10.3.3 и 10.3.4, за исключением того, что обозначению классов прочности должна предшествовать цифра «0» в соответствии с таблицей 22.

Таблица 22

Символы маркировки для крепежных изделий с уменьшенной нагрузочной способностью

Класс прочности	4.6	4.8	5.6		5.8		6.8		8.8		9.8		10.9		12.9		12.9 ----
Символ маркировки <sup	04.6 >a</s	04.8 up>	05.	6	05	.8	06.	8	08	.8	09	.8	01	0.9	01	2.9	01	2.9		-----
a Точку в символе маркировки допускается не приводить.

Символы маркировки согласно таблицам 19, 20 и 21 не допускается использовать для крепежных изделий с уменьшенной нагрузочной способностью.

Если уменьшенная нагрузочная способность крепежных изделий определена стандартом на продукцию, то символы маркировки согласно таблице 22 должны применяться ко всем размерам, установленным в стандарте на продукцию, даже если некоторые размеры удовлетворяют требованиям для крепежных изделий с полной нагрузочной способностью.

10.4.2 Символы маркировки для крепежных изделий с уменьшенной нагрузочной способностью

Символы маркировки должны соответствовать таблице 22.

10.5. Маркировка упаковок

Все упаковки для всех типов крепежных изделий всех размеров должны иметь маркировку (например, с помощью ярлыка). Маркировка должна включать в себя товарный знак изготовителя и/или товарный знак продавца и символ маркировки класса прочности согласно таблицам 19 и 22, а также номер производственной партии, как предусмотрено в ИСО 16426.

Приложение A (справочное)

ЗАВИСИМОСТЬ МЕЖДУ ПРЕДЕЛОМ ПРОЧНОСТИ НА РАСТЯЖЕНИЕ И УДЛИНЕНИЕМ ПОСЛЕ РАЗРЫВА

Таблица A.1

Взаимосвязь между пределом прочности на растяжение
и удлинением после разрыва

Приложение B
(справочное)

ВЛИЯНИЕ ПОВЫШЕННЫХ ТЕМПЕРАТУР НА МЕХАНИЧЕСКИЕ

СВОЙСТВА КРЕПЕЖНЫХ ИЗДЕЛИЙ

Повышенные температуры могут стать причиной изменений механических свойств и функциональных характеристик крепежного изделия.

При повышении рабочей температуры до 150 °C неизвестны негативные последствия из-за изменения механических свойств крепежных изделий. При температурах более 150 °C и до максимальной температуры 300 °C функциональные характеристики крепежных изделий следует тщательно проверять.

С повышением температуры, как известно, могут происходить:

• уменьшение условного предела текучести при остаточном удлинении 0,2% или условного предела текучести при остаточном удлинении 0,0048d для готовых крепежных изделий;
• уменьшение предела прочности.

Длительная эксплуатация крепежных изделий при повышенных рабочих температурах может приводить к релаксации напряжений, увеличивающейся с повышением температуры. Релаксация напряжений приводит к уменьшению силы затяжки.

Деформационно-упрочненные крепежные изделия (классов прочности 4.8, 5.8, 6.8) более восприимчивы в отношении релаксации напряжений по сравнению с закаленными и отпущенными или отожженными крепежными изделиями.

Необходимо с осторожностью применять стали, содержащие свинец, для крепежных изделий, используемых при повышенных температурах. Для таких крепежных изделий следует учитывать риск охрупчивания металла при рабочей температуре в диапазоне точки плавления свинца.

Информация для выбора и применения сталей для использования при повышенных температурах приведена, например, в ЕН 10269 и ASTM F2281.

Приложение C

(справочное)

УДЛИНЕНИЕ ПОСЛЕ РАЗРЫВА ДЛЯ ПОЛНОРАЗМЕРНЫХ

КРЕПЕЖНЫХ ИЗДЕЛИЙ A_{f}

В таблице 3 представлены минимальные значения удлинения после разрыва для полноразмерных болтов, винтов и шпилек A_{f,min} только для классов прочности 4.8, 5.8 и 6.8. Значения для других классов прочности представлены в таблице C.1 для справки. Эти значения все еще находятся в стадии исследований.

Таблица C.1

Удлинение после разрыва для полноразмерных крепежных изделий A_{f}

Класс прочности	4.6	5.6	8.8	9.8	10.9	12.9/12.9 ----
A f,min	0,37	0,33	0,20	-	0,13	-

Приложение ДА (справочное)

СВЕДЕНИЯ
О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ
ССЫЛОЧНЫМ НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ

И ДЕЙСТВУЮЩИМ В ЭТОМ КАЧЕСТВЕ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ

Таблица ДА.1

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего национального стандарта
ИСО 68-1	MOD	ГОСТ 9150-2002 (ИСО 68-1-98) «Основные нормы взаимозаменяемости. Резьба метрическая. Профиль»
ИСО 148-1	NEQ	ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенной температурах»
ИСО 225	-	<*>
ИСО 261	MOD	ГОСТ 8724-2002 (ИСО 261-98) «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги»
ИСО 262	-	<*>
ИСО 273 MOD
ГОСТ 11284-94 «Отверстия сквозные под крепежные детали. Размеры»	ИСО 724	MOD
ГОСТ 24705-2004 (ИСО 724:1993) «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры»	ИСО 898-2	MOD
ГОСТ Р 52628-2006 (ИСО 898-2:1992, ИСО 898-6:1994) «Гайки. Механические свойства и методы испытаний»	ИСО 898-5	IDT
ГОСТ Р ИСО 898-5-2009 «Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 5. Установочные винты и аналогичные резьбовые крепежные изделия, не подвергаемые растягивающим напряжениям»	ИСО 898-7	IDT
ГОСТ Р ИСО 898-7-2009 «Механические свойства крепежных изделий. Часть 7. Испытание на кручение и минимальные крутящие моменты для болтов и винтов номинальных диаметров от 1 до 10 мм»	ИСО 965-1	MOD
ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором»	ИСО 965-2	-
<*>	ИСО 965-4	-
<*>	ИСО 4042	IDT
ГОСТ Р ИСО 4042-2009 «Изделия крепежные. Электролитические покрытия»	ИСО 4885:1996	-
<*>	ИСО 6157-1	IDT
ГОСТ Р ИСО 6157-1-2009 «Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения»	ИСО 6157-3	-
<*>	ИСО 6506-1	NEQ
ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»	ИСО 6507-1	IDT
ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения»	ИСО 6508-1	NEQ
ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу»	ИСО 6892-1	NEQ
ГОСТ 1497-84 «Металлы. Методы испытания на растяжение»	ИСО 7500-1	-
<*>	ИСО 10683	-
<*>	ИСО 10684:2004	-
<*>	ИСО 16426	IDT
ГОСТ Р ИСО 16426-2009 «Изделия крепежные. Система обеспечения качества» <*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.
Примечание. В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:	- IDT — идентичные стандарты;	- MOD — модифицированные стандарты;
- NEQ — неэквивалентные стандарты.

БИБЛИОГРАФИЯ

1. EN 10269, Steels and nickel alloys for fasteners with specified elevated and/or low temperature properties

2. ISO 1891, Fasteners — Terminology

3. ASTM F2281, Standard Specification for Stainless Steel and Nickel Alloy Bolts, Hex Cap Screws, and Studs, for Heat Resistance and High Temperature Applications

4. ASTM A 320/A 320M, Standard Specification for Alloy/Steel Bolting Materials for Low-Temperature Service

------------------------------------------------------------------
