Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 июня 2016 г. № 573-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИНСТРУМЕНТЫ МОНТАЖНЫЕ ДЛЯ ВИНТОВ И ГАЕК
ОБОЗНАЧЕНИЕ И НОМЕНКЛАТУРА
Assembly tools for screws and nuts.
Designation and nomenclature
(ISO 1703:2005, IDT)
ГОСТ ISO 1703-2015
Группа Г24
МКС 01.040.25
25.140.30
ОКП 39 2600
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом «ВНИИИНСТРУМЕНТ» (ОАО «ВНИИИНСТРУМЕНТ») на основе русской версии стандарта, указанного в пункте 4
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 «Инструмент»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. № 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97
Код страны по МК (ISO 3166) 004-97
Сокращенное наименование национального органа по стандартизации
Азербайджан
AZ
Азстандарт
Армения
AM
Минэкономики Республики Армения
Беларусь
BY
Госстандарт Республики Беларусь
Казахстан
KZ
Госстандарт Республики Казахстан
Киргизия
KG
Кыргызстандарт
Молдова
MD
Молдова-Стандарт
Россия
RU
Росстандарт
Таджикистан
TJ
Таджикстандарт
Туркменистан
TM
Главгосслужба «Туркменстандартлары»
Узбекистан
UZ
Узстандарт
Украина
UA
Минэкономразвития Украины
4 Настоящий стандарт идентичен международному стандарту ISO 1703:2005 «Инструменты крепежные для винтов и гаек. Обозначение и номенклатура» («Assembly tools for screws and nuts — Designation and nomenclature», IDT).
Международный стандарт разработан техническим комитетом по стандартизации TC 29 «Инструмент», подкомитетом SC 10 «Сборочный инструмент для болтов и гаек, плоскогубцы и кусачки» Международной организации по стандартизации (ISO).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.
5 Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2016 г. № 573-ст межгосударственный стандарт ГОСТ ISO 1703-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
6 ВЗАМЕН ГОСТ 29308-92
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
1.1 Настоящий стандарт устанавливает номенклатуру и условные обозначения инструментов для крепления винтов и гаек, применяемые при создании информационных баз данных.
В стандарте приведены иноязычные эквиваленты наименований обозначений и терминов инструментов на английском и французском языках. Соответствующие эквивалентные наименования обозначений и терминов на немецком языке приведены в приложении A.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные международные стандарты. Для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все его изменения).
IEC 60900, Live working — Hand tools for use up to 1000 V a.c. and 1500 V d.c.
(Работа под напряжением. Инструменты ручные для работы под напряжением до 1000 В переменного тока и до 1500 В постоянного тока)
ISO 2351-1, Assembly tools for screws and nuts — Machine-operated screwdriver bits — Part 1: Screwdriver bits for slotted head screws (Инструменты крепежные для винтов и гаек. Отвертки-вставки с механическим приводом. Часть 1. Отвертки-вставки для винтов со шлицевой головкой)
ISO 2351-2, Assembly tools for screws and nuts — Machine-operated screwdriver bits — Part 2: Screwdriver bits for cross-recessed head screws (Инструменты крепежные для винтов и гаек. Отвертки-вставки с механическим приводом. Часть 2. Отвертки-вставки для винтов с крестообразным шлицем)
ISO 2351-3, Assembly tools for screws and nuts — Machine-operated screwdriver bits — Part 3: Screwdriver bits for hexagon socket screws (Инструменты крепежные для винтов и гаек. Отвертки-вставки с механическим приводом. Часть 3. Отвертки-вставки для винтов с цилиндрической головкой и шестигранным углублением под ключ)
ISO 2725-1, Assembly tools for screws and nuts — Square drive sockets — Part 1: Hand-operated sockets — Dimensions (Инструменты крепежные для винтов и гаек. Переходники с внутренним квадратом. Часть 1. Переходники для ручного инструмента. Размеры)
ISO 2725-2, Assembly tools for screws and nuts — Square drive sockets — Part 2: Machine-operated sockets («impact») — Dimensions (Инструменты крепежные для винтов и гаек. Переходники с внутренним квадратом. Часть 2. Переходники для механизированного инструмента («ударного действия»). Размеры
ISO 2936, Assembly tools for screws and nuts — Hexagon socket screw keys (Инструменты крепежные для винтов и гаек. Торцовые гаечные ключи с внутренним шестигранником)
ISO 3315, Assembly tools for screws and nuts — Driving parts for hand-operated square drive socket wrenches — Dimensions and tests (Инструменты крепежные для винтов и гаек. Приводные детали для ручных торцевых ключей с переходными квадратами. Размеры и испытания)
ISO 3316, Assembly tools for screws and nuts — Attachments for hand-operated square drive socket wrenches — Dimensions and tests (Инструменты крепежные для винтов и гаек. Приспособления для ручных торцовых ключей с квадратной головкой. Размеры и испытания)
ISO 3317, Assembly tools for screws and nuts — Square drive extension hexagon insert, for power socket wrenches (Инструменты крепежные для винтов и гаек. Шестигранные удлинительные вставки с наружными квадратами для гайковертов)
ISO 4229, Assembly tools for screws and nuts — Single-head engineer's wrenches — Gaps from 50 to 120 mm (Инструменты крепежные для винтов и гаек. Гаечные односторонние ключи с зевом от 50 до 120 мм)
ISO 6787, Assembly tools for screws and nuts — Adjustable wrenches (Инструменты крепежные для винтов и гаек. Разводные гаечные ключи)
ISO 6788, Assembly tools for screws and nuts — Four-way socket wrenches — Dimensions and torque test (Инструменты крепежные для винтов и гаек. Крестообразные торцовые ключи. Размеры и испытание на кручение)
ISO 6789, Assembly tools for screws and nuts — Hand torque tools — Requirements and test methods for design conformance testing, quality conformance testing and recalibration procedure (Инструменты крепежные для винтов и гаек. Ручные динамометрические инструменты. Требования и методы испытаний для проверки совместимости конструкции, соответствия качества требованиям и для повторной процедуры калибровки)
ISO 7738, Assembly tools for screws and nuts — Combination wrenches — Lengths of wrenches and maximum thickness of heads (Инструменты крепежные для винтов и гаек. Комбинированные гаечные ключи. Длина ключей и максимальная толщина головки)
ISO 10102, Assembly tools for screws and nuts — Double-headed open-ended engineers' wrenches — Length of wrenches and thickness of the heads (Инструменты крепежные для винтов и гаек. Гаечные двухсторонние ключи с открытым зевом. Длина гаечных ключей и толщина головки)
ISO 10103, Assembly tools for screws and nuts — Double-headed, flat and offset, box wrenches — Length of wrenches and thickness of the heads (Инструменты крепежные для винтов и гаек. Двухсторонние накидные прямые и коленчатые гаечные ключи. Длина гаечных ключей и толщина головки)
ISO 10104, Assembly tools for screws and nuts — Double-headed, deep offset and modified offset, box wrenches — Length of wrenches and thickness of the heads (Инструменты крепежные для винтов и гаек. Двухсторонние накидные гаечные ключи с глубоким и модифицированным коленом. Длина гаечных ключей и толщина головки)
ISO 10914, Assembly tools for screws and nuts — Sockets and wrenches for spline drive (Инструменты крепежные для винтов и гаек. Переходники и гаечные ключи для шлицевого соединения)
ISO 11168, Socket wrenches for spark and glow-plugs (Торцевые гаечные ключи для свечей зажигания и свечей подогрева)
3. Обозначение

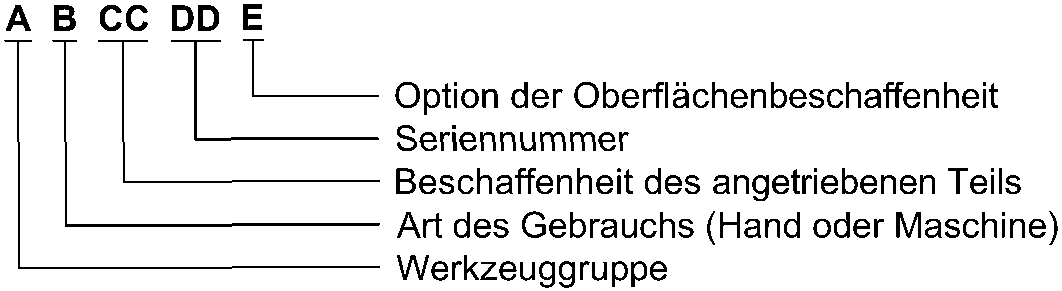

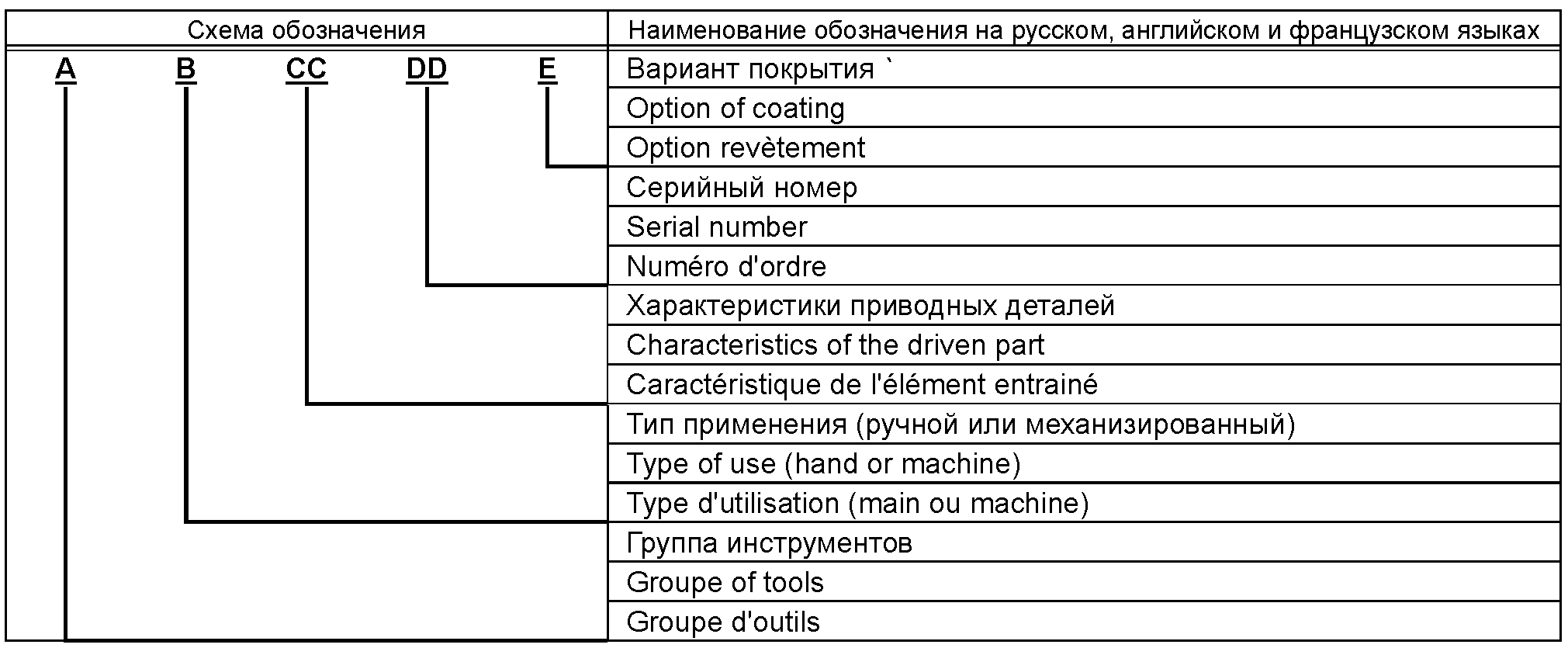

3.1 Обозначение монтажных инструментов для винтов и гаек должно состоять из символов (букв и цифр), значения и последовательность расположения которых должны соответствовать указанным в таблице 1.
Таблица 1
3.2 Расшифровка обозначений должна соответствовать указанной в таблице 2.
Таблица 2
Обозначение
Наименование обозначения на английском и французском языках
A — Группа инструментов
A: Group of tools:
A: Groupe d'outils:
1 — гаечные ключи
1: wrenches
1: clés

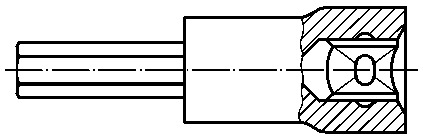

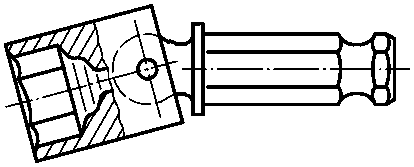

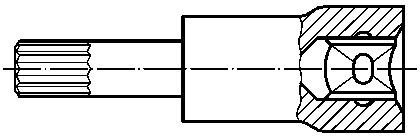

2 — переходники
2: sockets
2: douilles

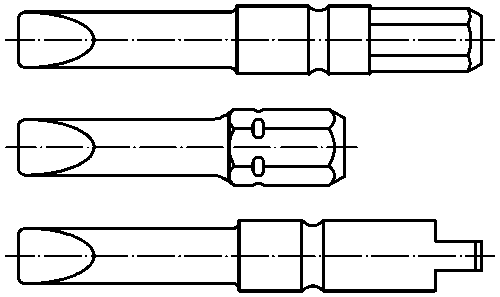

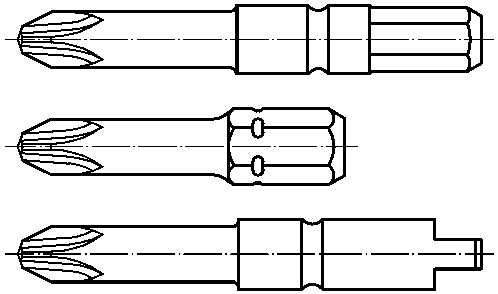

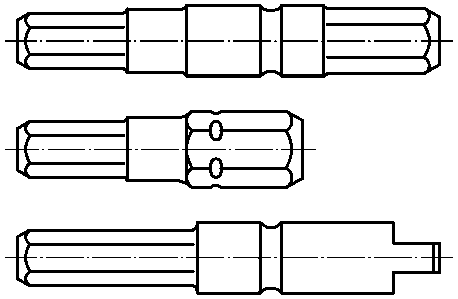

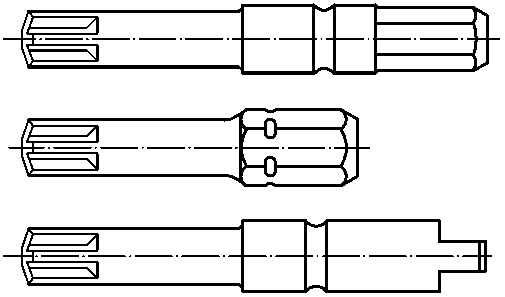

3 — отвертки-вставки (биты)
3: screwdriver bits
3: embouts

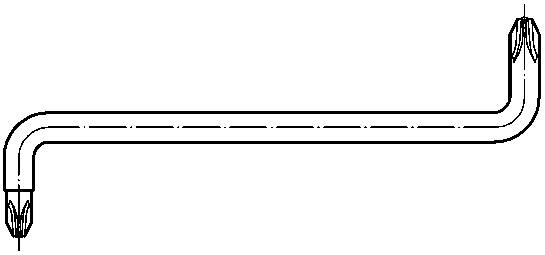

4 — отвертки
4: screwdrivers
4: tournevis

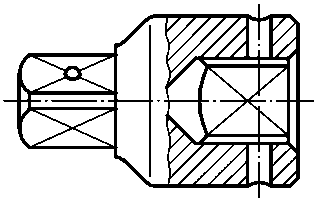

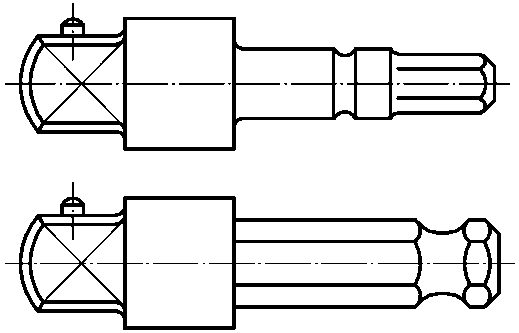

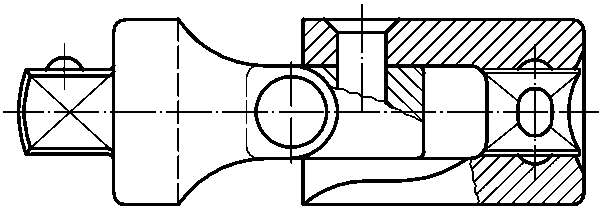

5 — соединительные детали
5: connecting parts
5: piècesintermédiares
6 — приводные детали
6: driving parts
6: pièces de commande
B — Ручные или механизированные
B: Hand or machine
B: Main ou machine
1 — ручные
1: hand
1: \text{а} main
2 — механизированные; частично ручные операции возможны с использованием дополнительных инструментов
2: machine operation; partial hand operation is possible using supplementary tools
2: opérationà l'aide des machines; opération manuelle en partie est aussi possible avec des outils supplémentaires

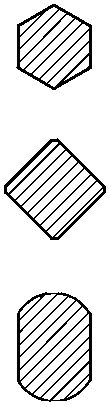

CC — Геометрические характеристики приводных деталей
CC: Geometrical characteristics of the driven part
CC: Caractéristiquegéométrique de l'élémententraîné
Номенклатура монтажных инструментов для винтов и гаек должна соответствовать указанной в таблицах 3 - 8.
Примечания
1 Номера стандартов ISO, выделенные жирным шрифтом, соответствуют стандартам на инструмент с соответствующим обозначением.
2 Номера стандартов ISO, заключенные в скобках, распространяются на технические условия, или допуски, или размеры сборочных элементов крепежных инструментов.

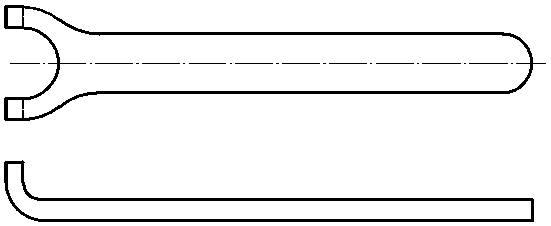

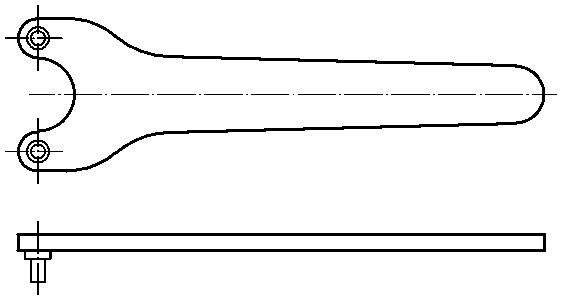

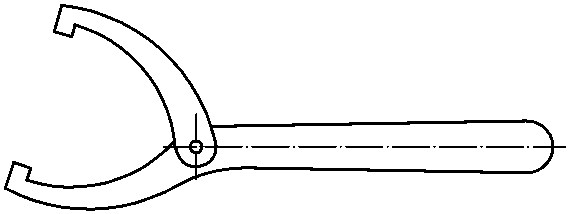

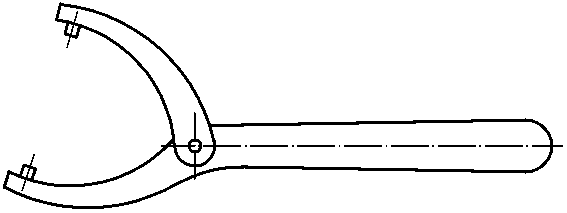

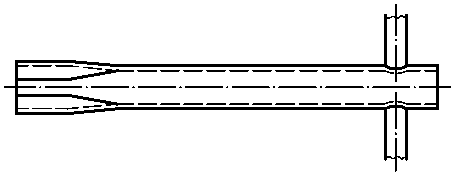

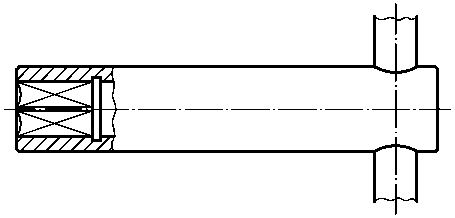

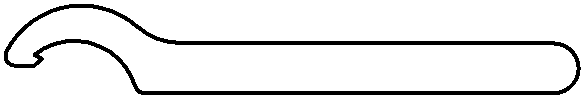

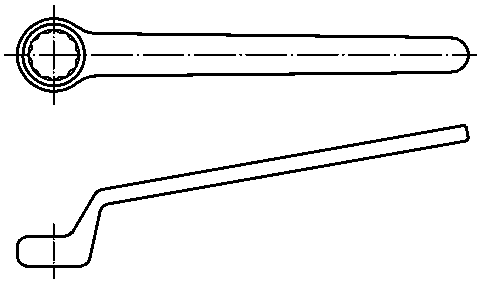

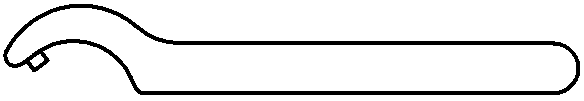

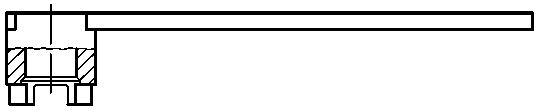

4.1. Ключи гаечные
Таблица 3
Обозначение
Наименование термина на русском, английском и французском языках
Номер ISO
Рисунок
Применение
новое
старое
1 1 01 01 0 1 101 01 1
1

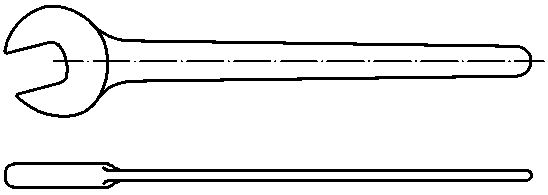

Ключ гаечный с открытым зевом односторонний
4229 (691; 1711-1)
Engineer's wrench, single-head
Cléà fourche simple
1 1 01 02 0
4

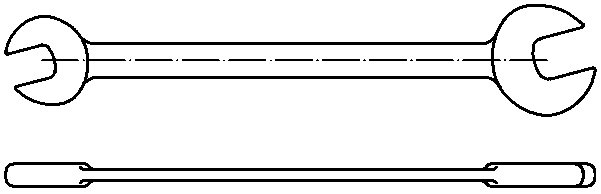

Ключ гаечный с открытым зевом двусторонний
10102 (691; 1085; 1711-1; 3318)
Engineer's wrench, double-head, open end
Cléà fourche double
1 1 01 03 0
3

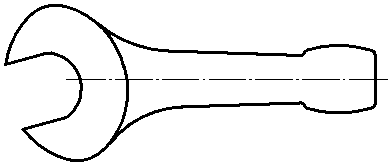

Ключ гаечный с открытым зевом ударный
(691)
Slugging wrench, open end
Cléà fourche \text{а} frapper
1 1 01 04 0
2

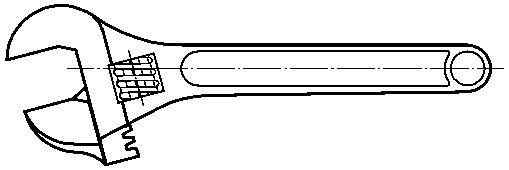

Ключ гаечный разводной
6787
Adjustable wrench
Cléà molette

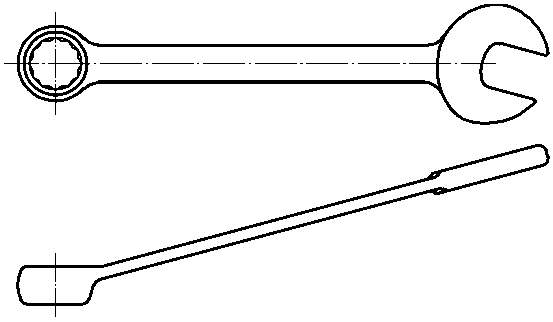

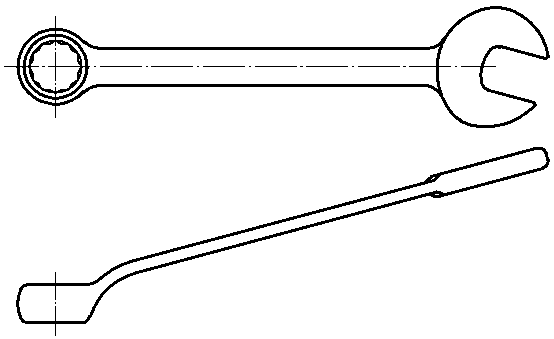

1 1 01 05 0
13
Ключ гаечный комбинированный отогнутый
7738 (691, 1711-1, 3318)
Combination wrench, offset
Clé mixte, coudée
1 1 01 06 0
14
Ключ гаечный комбинированный изогнутый
7738 (691; 1711-1; 3318)
Combination wrench, deep offset
Clé mixte, contre — coudée
1 1 02 01 0
5

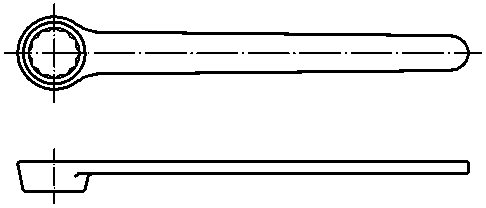

Ключ гаечный кольцевой односторонний
(691; 1711-1)
Box wrench, single-head
Clé polygonale simple
1 1 02 02 0 1 1 02 02 1
6
Ключ гаечный кольцевой односторонний коленчатый
(691; 1711-1)
Box wrench, single-head, deep offset
Clé polygonale simple, contre — coudée
1 1 02 03 0
8

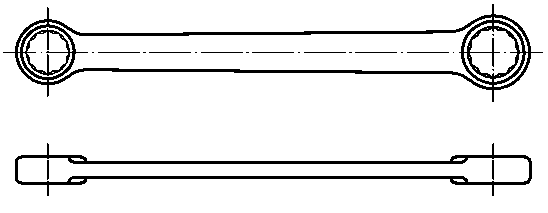

Ключ гаечный кольцевой плоский двусторонний
10103 (691; 1085; 1711-1; 3318)
Box wrench, double-head, flat
Clé polygonale double, droite
1 1 02 04 0
9

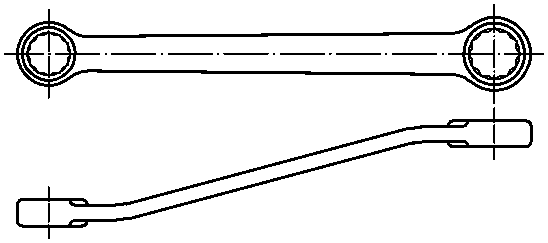

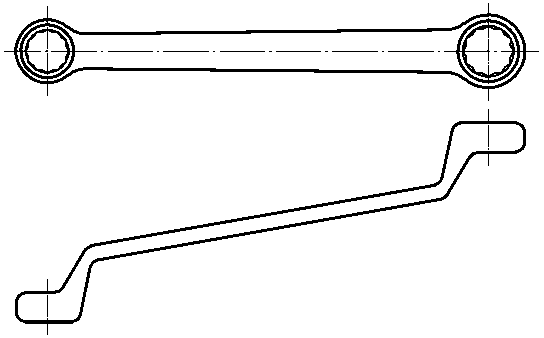

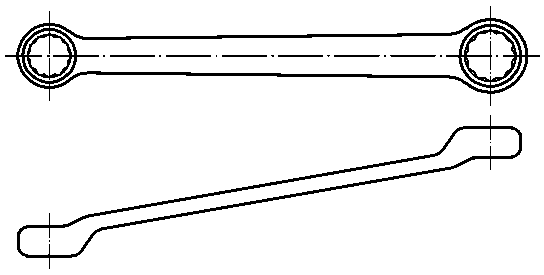

Ключ гаечный кольцевой двусторонний отогнутый
10103 (691; 1085; 1711-1; 3318)
Box wrench, double-head, offset
Clé polygonale double, inclinée
1 1 02 05 0
11

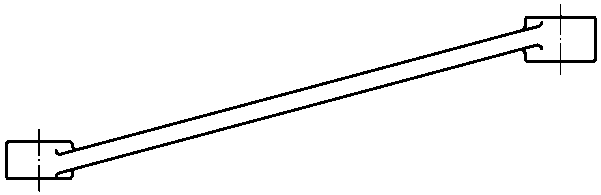

Ключ гаечный кольцевой двусторонний изогнутый
10104 (691; 1085; 1711-1; 3318)
Box wrench, double-head, modified offset
Clé polygonale double, contre — coudée
1 1 02 06 0
10
Ключ гаечный кольцевой двусторонний коленчатый
10104 (691; 1085; 1711-1; 3318)
Box wrench, double-head, deep offset
Clé polygonale double, contre — coudée profonde
1 1 02 07 0
7

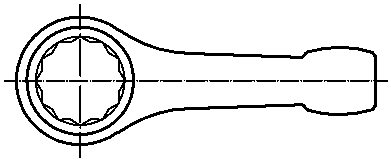

Ключ гаечный кольцевой ударный
(691)
Slugging wrench, box
Clé polygonale \text{а} frapper

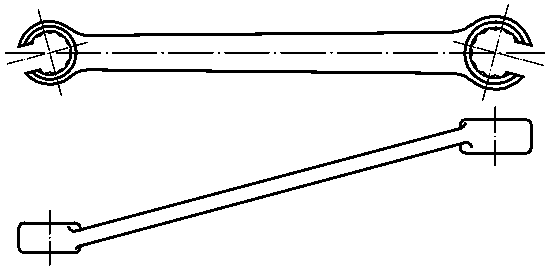

1 1 02 08 0
12
Ключ гаечный двусторонний разрезной отогнутый
(691)
Flare nut wrench, double head, offset
Clé polygonale \text{а} tuyauter
1 1 02 09 0
15
Ключ гаечный торцовый с внутренним шестигранником односторонний стержневой
(691; 1711-1; 2236)
Tee wrench, socket, single-head
Cléàbéquille , simple
1 1 02 10 0
17
Ключ гаечный торцовый с внутренним шестигранником двусторонний стержневой
(691; 1711-1; 2236)
Tee wrench, socket, double-head
Cléàbéquille , double
1 1 02 11 0
16

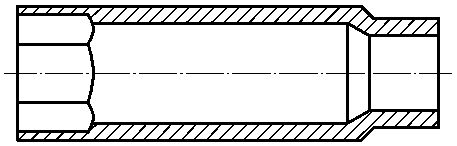

Ключ гаечный торцовый с внутренним шестигранником односторонний трубчатый
(691; 1711-1; 2236)
Tee wrench, socket, tubular single-head
Clé en tube droite, simple
1 1 02 12 0
18
Ключ гаечный торцовый с внутренним шестигранником двусторонний трубчатый
(691; 1711-1; 2236)
Tee wrench, socket, tubular double-head
Clé en tube droite, double
1 1 02 13 0 1 1 02 13 1
19

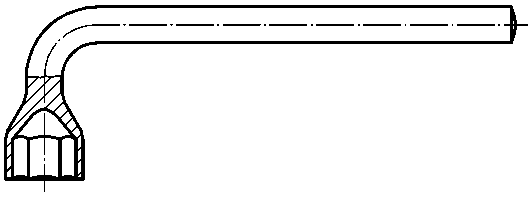

Ключ гаечный торцовый с внутренним шестигранником односторонний изогнутый
(691; 1711-1; 2236)
Socket wrench, single-head, offset
Cléà pipe, simple
1 1 02 14 0
20

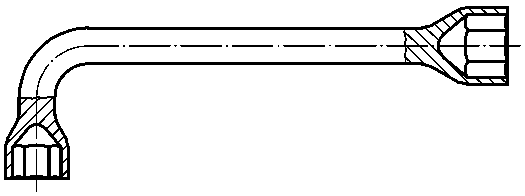

Ключ гаечный торцовый с внутренним шестигранником двусторонний изогнутый
(691; 1711-1; 2236)
Socket wrench, double-head, offset one head
Cléà pipe, double

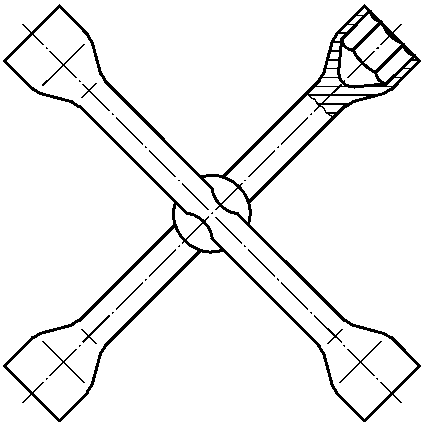

1 1 02 15 0
21
Ключ гаечный торцовый с внутренним шестигранником четырехсторонний
6788 (691; 1174-1; 1711-1; 2236)
Socket wrench, four-way
Clé en croix

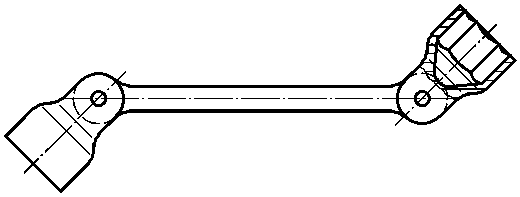

1 1 02 16 0
22
Ключ гаечный торцовый с внутренним шестигранником двусторонний шарнирный
(691; 1711-1)
Socket wrench, double-head, flex head
Cléà douille articulée , double
1 1 02 17 0 1 1 02 17 1
23
Ключ гаечный торцовый с внутренним шестигранником и рукояткой
(691; 1711-1)
Hexagon socket wrench, spin type
Cléà douille, emmanchée
1 1 02 18 0
-
Ключ гаечный для свечей зажигания и свечей подогрева
11168
Socket wrench for spark and glow-plug
Cléà bougie d'allumage et de préchauffage
1 1 07 01 0
-
Ключ гаечный кольцевой двусторонний для винтов со шлицами
10914
Box wrench, double-head, for spline drive screws
Clé double contre — coudée pour entraînementcannelé
1 1 08 01 0
26

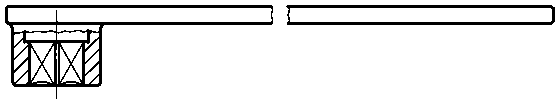

Ключ кольцевой односторонний с внутренним квадратом

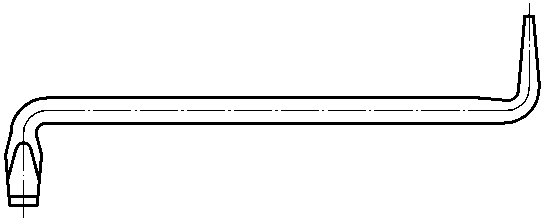

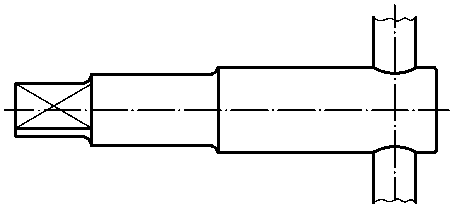

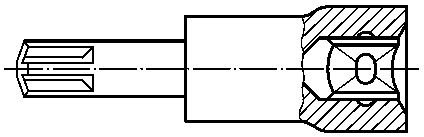

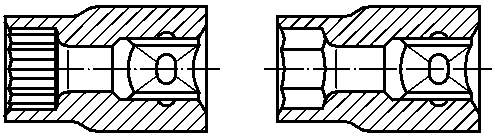

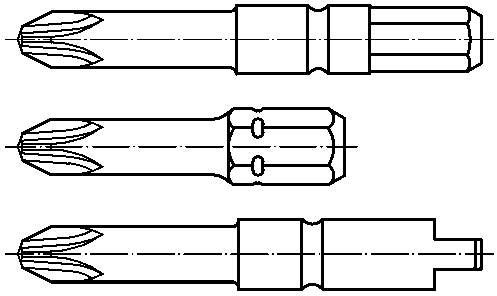

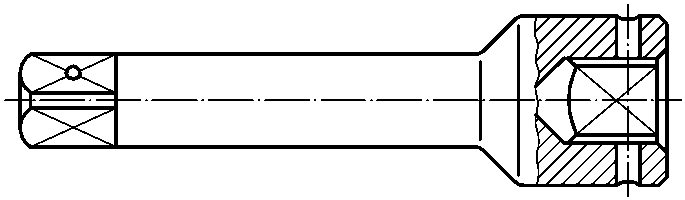

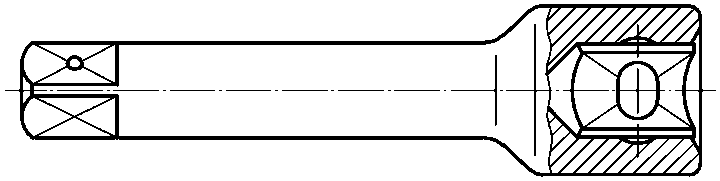

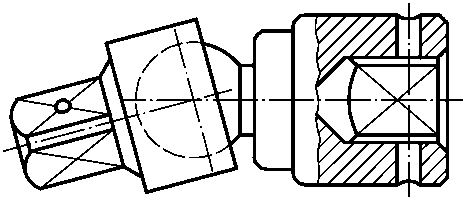

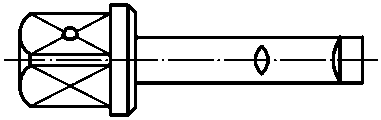

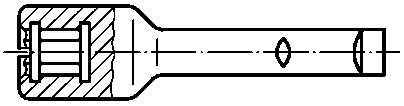

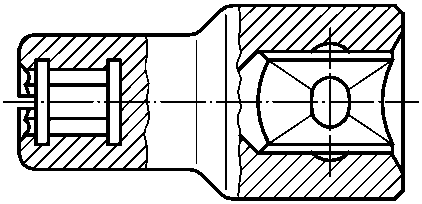

Удлинитель с наружным и внутренним присоединительными квадратами для механизированного управления
(1174-2)
Extension bar, machine-operated
Rallonge \text{а} machine (àcarrésmâle - femelle)

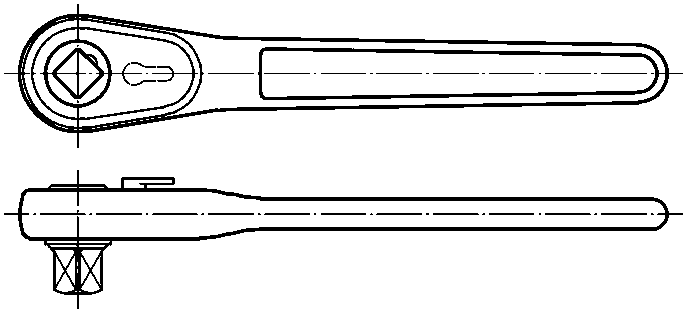

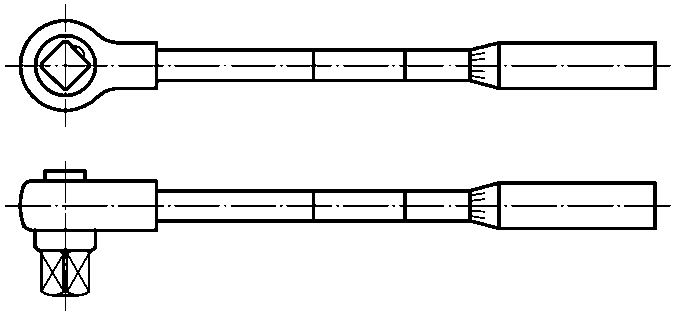

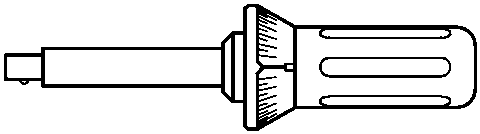

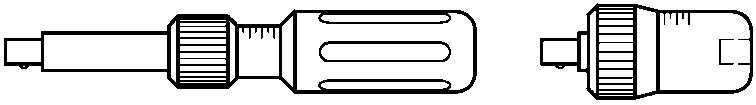

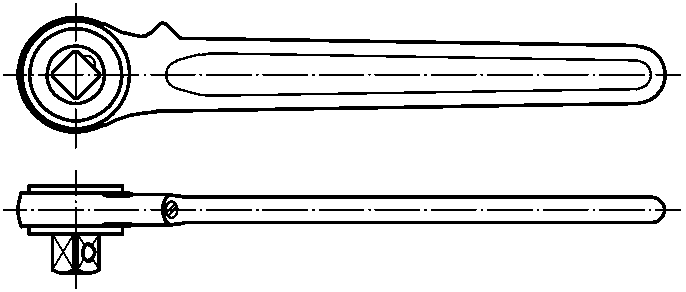

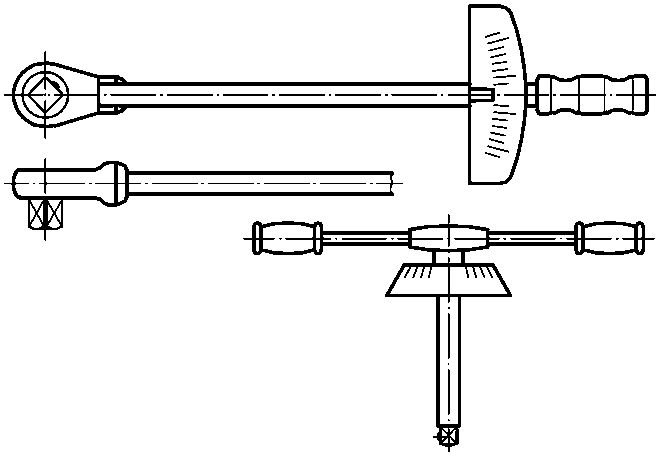

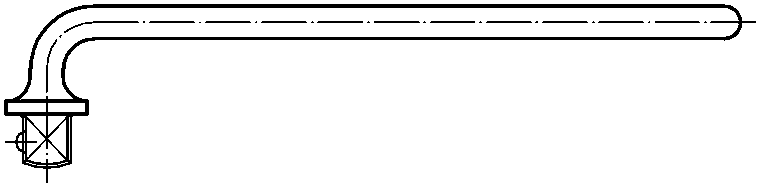

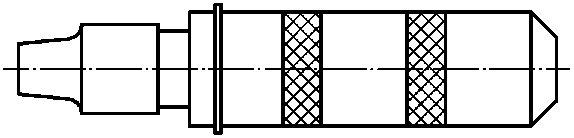

4.6. Приводные детали
Таблица 8
Обозначение
Наименование термина на русском, английском и французском языках
Номер ISO
Рисунок
новое
старое
6 1 00 01 0 6 1 00 01 1
251

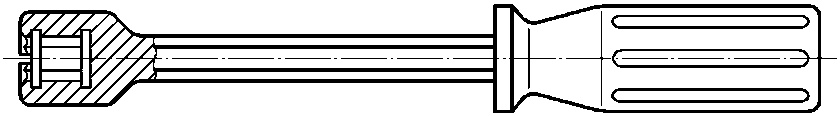

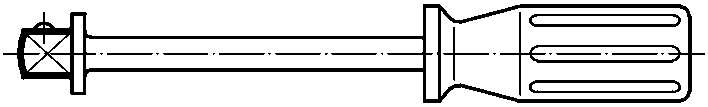

Стержень приводной с ручкой, с присоединительным квадратом для сменных головок
3315 (1174-1)
Screwdriver, external square
Rallonge emmanchée(àcarrémâle)
6 1 00 02 0
-

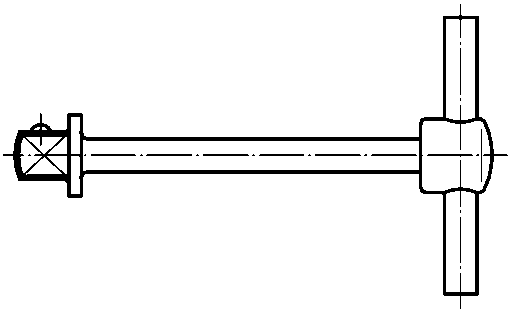

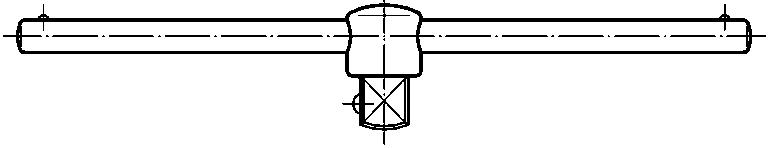

Стержень приводной с присоединительным квадратом и рукояткой для поворота для сменных головок
(1174-1)
T-handle, external square
Poignée coulissante en T (àcarrémâle)
6 1 00 03 0
252

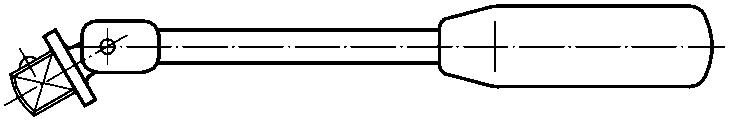

Стержень приводной с ручкой шарнирный с присоединительным квадратом для сменных головок
3315 (1174-1)
Nut spinner, flex head
(àcarrémâle) Poignéearticuléeemmanchée
6 1 00 04 0
253
Стержень поворотный с двумя рукоятками с присоединительным квадратом для сменных головок
3315 (1174-1)
T-handle square drive
Poignée coulissante (àcarrémâle)
6 1 00 05 0 6 1 00 05 1
254
Стержень поворотный изогнутый с присоединительным квадратом для сменных головок
3315 (1174-1)
Offset handle square drive
Poignéecoudée(àcarrémâle)
6 1 00 06 0 6 1 00 06 1
255

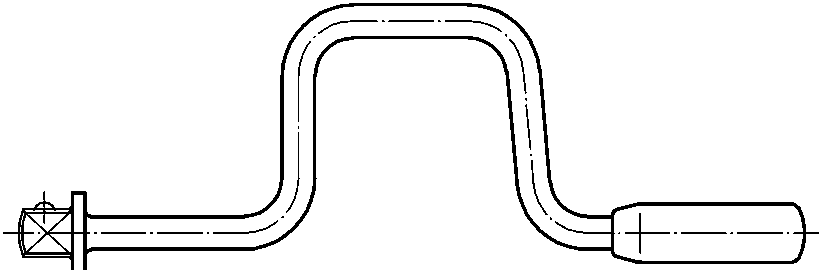

Коловорот с присоединительным квадратом для сменных головок
3315 (1174-1)
Speeder, brace type
Vilebrequin (àcarrémâle)
6 1 00 07 0
263
Стержень поворотный
-
Sliding tee bar
Broche lisse
6 1 00 08 0
264
Стержень поворотный ступенчатый
-
Sliding tee bar with reduced diameters
Broche épaulée
6 1 00 09 0
256
Ключ трещоточный с присоединительным квадратом для сменных головок
3315 (1174-1)
Ratchet handle
Cléà cliquet simple
6 1 00 10 0 6 1 00 10 1
257
Ключ трещоточный реверсивный с переключателем с присоединительным квадратом для сменных головок
3315 (1174-1)
Ratchet handle, reversible
Cléà cliquet réversible
6 1 00 11 0 6 1 00 11 1
258
Ключ (отвертка) динамометрический с присоединительным квадратом для сменных головок
6789 (1174-1)
Torque wrench, deflecting beam type
Clédynamométriqueà lecture directe
6 1 00 12 0 6 1 00 12 1
259
Ключ (отвертка) динамометрический с фиксированным крутящим моментом с присоединительным квадратом для сменных головок
6789 (1174-1)
Torque wrench, torque-setting type
àdéclenchement Clédynamométrique
6 1 00 13 0
261
Отвертка реверсивная с винтовым храповым механизмом
(2352)
Spiral ratchet screwdriver
Tournevis automatique
6 1 00 14 0
-
Ключ (отвертка) динамометрический для воспроизведения текущего значения крутящего момента
6789 (1174-1)
Torque screwdriver, deflecting-beam type
Tournevis dynamo — métriqueà lecture directe
6 1 00 15 0
-
Ключ (отвертка) динамометрический с регулировкой воспроизводимого значения крутящего момента
6789 (1174-1)
Torque screwdriver, torque-setting type
Tournevis àdéclenchement dynamométrique
6 1 00 16 0
260
Стержень приводной с ручкой для вставок с внутренним присоединительным шестигранником
-
Screwdriver bit holder, spin type
Porte-embouts interchangeable
6 1 00 17 0
262
Ручная отвертка ударная для сменных головок
-
Hand impact screwdriver
Tournevis \text{а} frapper pour vis àtête fendue
Приложение A
(справочное)
ОБОЗНАЧЕНИЯ И ЭКВИВАЛЕНТНЫЕ НАИМЕНОВАНИЯ НОМЕНКЛАТУРЫ НА НЕМЕЦКОМ ЯЗЫКЕ
A.1 Deutsche Bezeichnung
A.1.1 Bezeichnung
A: Werkzeuggruppe
1: Schlüssel
2: Einsätze
3: Schraubendreher bits
4: Schraubendreher
5: Verbindungsteile
6: Antriebsteile
B: Hand oder Maschine
1 Hand
2: maschinenbetätigt ; teilweise Handbetätigung möglich , wenn zusätzliche Werkzeuge benutzt werden
CC: Geometrische Beschaffenheit des angetriebenen Teils
00: kein angetriebenes Teil
01: parallele Seiten (Sechskant, Vierkant, ...)
02: Außensechskant
03: Innensechskant
04: Schlitz
05: Kreuzschlitz PH
06: Kreuzschlitz PZ
07: Keilprofil
08: Außenvierkant
09: Innenvierkant
10: Außendreikant
11: Innendreikant
12: Kerbe
13: Loch
14: Vielkeil «multi-spline»
15: Vielzahn
DD: Seriennummer
E: Wahl der Oberflächenbeschaffenheit
0: Standard
1: Überzugfür Niederspannung (IEC 900/IEC 60900)
A.1.2 Schlüssel
Referenz Nr
Benennung
neu
alt
1 1 01 01 0 1 1 01 01 1
1
Einmaulschlüssel
1 1 01 02 0
4
Doppelmaulschlüssel
1 01 03 0
3
Schlag — Maulschlüssel
1 1 01 04 0
2
Einmaulschlüssel , verstellbar
1 1 01 05 0
13
Ring — Maulschlüssel , abgewinkelt
1 1 01 06 0
14
Ring — Maulschlüssel , gekröpft
1 1 02 01 0
5
Einringschlüssel , gerade
1 1 02 02 0 1 1 01 02 1
6
Einringschlüssel , gekröpft
1 1 02 03 0
8
Doppelringschlüssel , gerade
1 1 02 04 0
9
Doppelringschlüssel , abgewinkelt
1 1 02 05 0
11
Doppelringschlüssel , flach gekröpft
1 1 02 06 0
10
Doppelringschlüssel , tief gekröpft
1 1 02 07 0
7
Schlag — Ringschlüssel
1 1 02 08 0
12
Offener Doppelringschlüssel , abgewinkelt
1 1 02 09 0
15
Steckschlüssel , massiv
1 1 02 10 0
17
Doppelsteckschlüssel , massiv
1 1 02 11 0
16
Steckschlüssel aus Rohr
1 1 02 12 0
18
Doppelsteckschlüssel aus Rohr
1 1 02 13 0 1 1 02 13 0
19
Steckschlüssel , abgewinkelt
1 1 02 14 0
20
Doppelsteckschlüssel , abgewinkelt
1 1 02 15 0
21
Kreuz — Steckschlüssel
1 1 02 16 0
22
Doppel — Gelenksteckschlüssel
1 1 02 17 0 1 1 02 17 1
23
Steckschlüssel mit Griff
1 1 02 18 0
-
SteckschlüsselfürZünd — und Glühkerzenstecker
1 1 07 01 0
-
Doppelringschlüsselfür Schrauben mit «spline drive»
1 1 08 01 0
26
Vierkant — Ringschlüssel
1 1 08 02 0
27
Vierkant — Steckschlüssel mit Knebel
1 1 10 01 0
28
Dreikant — Steckschlüssel mit Knebel
1 1 12 01 0
128
Schlitzmutterndreher mit flachem Schaft
1 1 12 02 0
129
Schlitzmutterndreher, verstellbar
1 1 12 03 0
29
Hakenschlüssel mit Nase

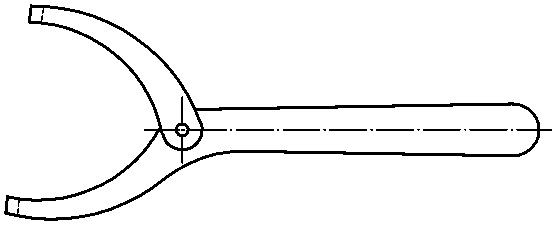

1 1 12 04 0
30
Hakenschlüssel , verstellbar
1 1 12 05 0
33
SchlüsselfürFräseranzugschrauben
1 1 13 01 0
31
Hakenschlüssel mit Zapfen
1 1 13 02 0
32

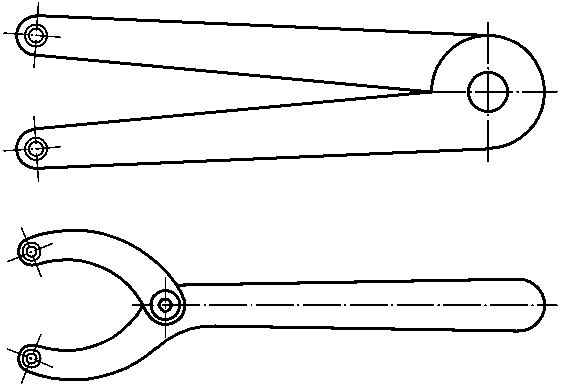

Hakenschlüssel mit Zapfen, verstellbar
1 1 13 03 0
130
Zweilochmutterndreher, gerade
1 1 13 04 0
131
Zweilochmutterndreher, verstellbar

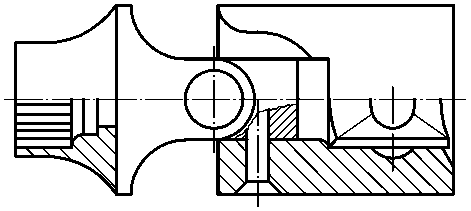

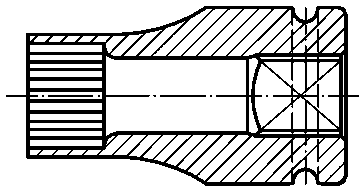

A.1.3 Einsätze
Referenz Nr
Benennung
neu
alt
2 1 02 01 0 2 1 02 01 1
24
Steckschlüsseleinsatz mit Innenvierkant für Schrauben mit Sechskant
2 1 02 02 0
25
Steckschlüsseleinsatz mit Drillschraubendreherschaft
2 1 03 01 0 2 1 03 01 1
118
Schraubendrehereinsatz mit Innenvierkant für Schrauben mit Innensechskant
2 1 04 01 0
105

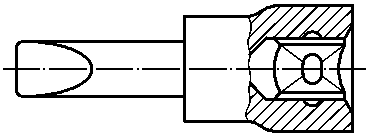

Schraubendrehereinsatz mit Innenvierkant für Schrauben mit Schlitz
2 1 05 01 0
110

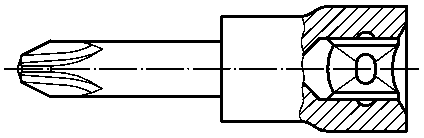

Schraubendrehereinsatz mit Innenvierkant für Schrauben mit Kreuzschlitz Form PH
2 1 06 01 0
110

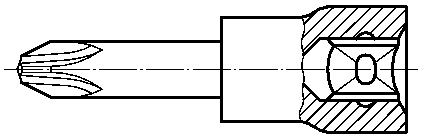

Schraubendrehereinsatz mit Innenvierkant für Schrauben mit Kreuzschlitz Form PZ
2 1 07 01 0
-

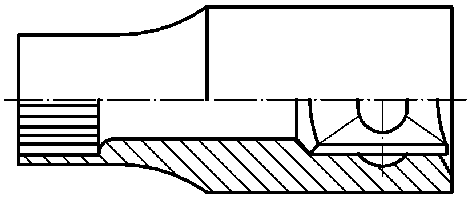

Einsatz für Schrauben mit «spline drive»
2 1 07 02 0
-
Steckschlüsseleinsatz mit Kardangelenk für Schrauben mit «spline drive»
2 1 14 01 0
126
Schraubendrehereinsatz mit Innenvierkant für Schrauben mit Innenkeilprofil
2 1 15 01 0
122
Schraubendrehereinsatz mit Innenvierkant für Schrauben mit Innenvielzahn
2 2 02 01 0
301
Steckschlüsseleinsatz mit Innenvierkant für Schrauben mit Sechskant ( für Maschinenantrieb)
2 2 02 02 0
302

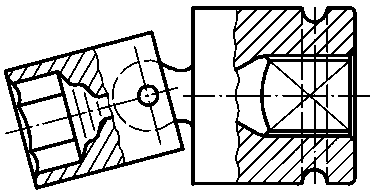

Steckschlüsseleinsatz mit Kugelgelenk und Innenvierkant für Schrauben mit Sechskant ( für Maschinenantrieb)
2 2 02 03 0
303

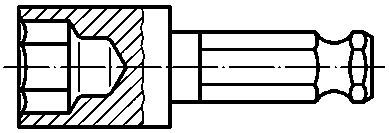

Steckschlüsseleinsatz mit Außensechskantfür Schrauben mit Sechskant
2 2 02 04 0
304
Steckschlüsseleinsatz mit Kugelgelenk und Außensechskantfür Schrauben mit Sechskant
2 2 07 01 0
NEU
Einsatz für Schrauben mit «spline drive» ( für Maschinenantrieb)

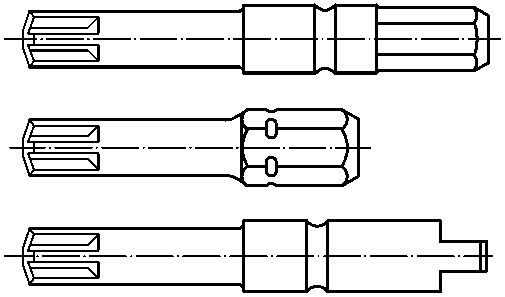

A.1.4 Schraubendrehereinsätze
Referenz Nr
Benennung
neu
alt
3 1 02 01 0
114
Schraubendrehereinsatz mit Drillschraubendreherschaft für Schrauben mit Innensechskant
3 1 04 02 0
104
Schraubendrehereinsatz mit Drillschraubendreherschaft für Schrauben mit Schlitz
3 1 05 01 0
109
Schraubendrehereinsatz mit Drillschraubendreherschaft für Schrauben mit Kreuzschlitz Form PH
3 1 06 01 0
109
Schraubendrehereinsatz mit Drillschraubendreherschaft für Schrauben mit Kreuzschlitz Form PZ
3 1 05 01 0
123
Schraubendrehereinsatz mit Drillschraubendreherschaft für Schrauben mit Innenvielzahn
3 2 03 01 0
307 115
Schraubendrehereinsatz mit Außensechskantfür Schrauben mit Innensechskant, Sechskant- oder Flachantrieb
3 2 04 01 0
305 103
Schraubendrehereinsatz mit Außensechskantfür Schrauben mit Schlitz, Sechskant- oder Flachantrieb
3 2 05 01 0
306 108
Schraubendrehereinsatz mit Außensechskantfür Schrauben mit Kreuzschlitz Form PH, Sechskant- oder Flachantrieb
3 2 06 01 0
306 108
Schraubendrehereinsatz mit Außensechskantfür Schrauben mit Kreuzschlitz Form PZ, Sechskant- oder Flachantrieb
3 2 14 01 0
309 125
Schraubendrehereinsatz mit Außensechskantfür Schrauben mit Innenkeilprofil, Sechskant- oder Flachantrieb
3 2 15 01 0
308 121
Schraubendrehereinsatz mit Außensechskantfür Schrauben mit Innenvielzahn, Sechskant- oder Flachantrieb

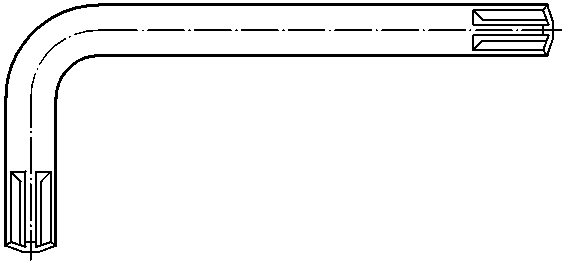

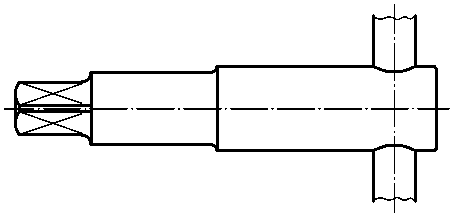

A.1.5 Schraubendreher
Referenz Nr
Benennung
neu
alt
4 1 03 01 0
112

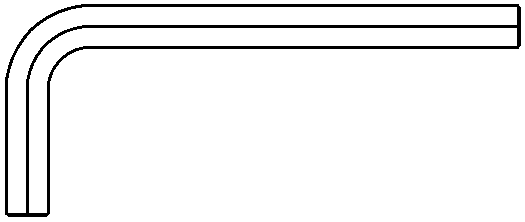

Winkelschraubendreher für Schrauben mit Innensechskant
4 1 03 02 0
113
Winkelschraubendreher mit Zapfen für Schrauben mit Innensechskant

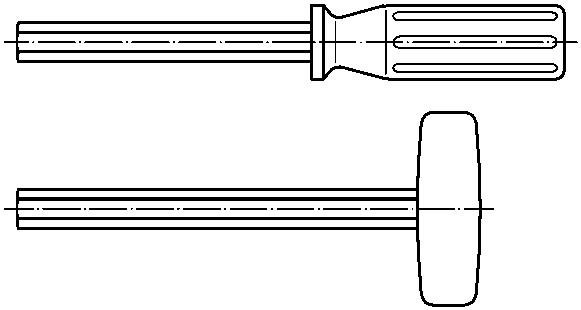

4 1 03 03 0 4 1 03 03 1
111
Schraubendreher für Schrauben mit Innensechskant
4 1 04 01 0 4 1 04 01 1
101
Schraubendreher für Schrauben mit Schlitz
4 1 04 02 0
102
Winkelschraubendreher für Schrauben mit Schlitz
4 1 04 01 0 4 1 04 01 1
106
Schraubendreher für Schrauben mit Kreuzschlitz Form PH

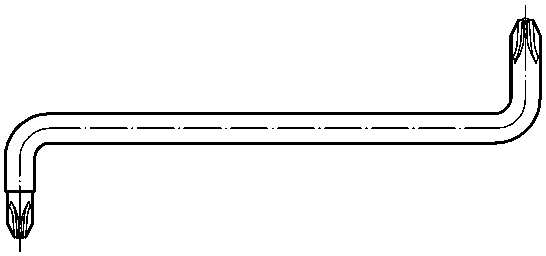

4 1 05 02 0
107
Winkelschraubendreher für Schrauben mit Kreuzschlitz Form PH
4 1 06 01 0 4 1 06 01 1
106
Schraubendreher für Schrauben mit Kreuzschlitz Form PZ
4 1 06 02 0
107
Winkelschraubendreher für Schrauben mit Kreuzschlitz Form PZ
4 1 09 01 0
117
Schraubendreher für Schrauben mit Innenvierkant
4 1 11 01 0
118
Schraubendreher für Schrauben mit Innendreikant
4 1 12 01 0
127
Schlitzmutterndreher
4 1 14 01 0
124
Winkelschraubendreher für Schrauben mit Innenkeilprofil
4 1 15 01 0
119
Schraubendreher für Schrauben mit Innenvielzahn

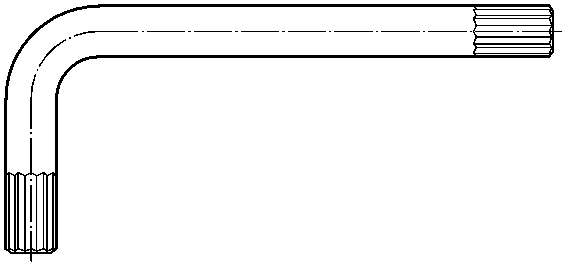

4 1 15 02 0
120
Winkelschraubendreher für Schrauben mit Innenvielzahn
A.1.6 Verbindungsteile
Referenz Nr
Benennung
neu
alt

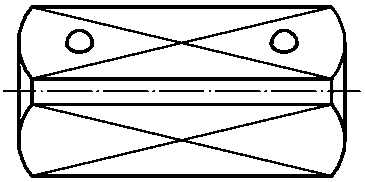

5 1 00 01 0
201
Verbindungsvierkant, handbetätigt

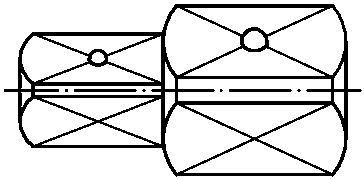

5 1 00 02 0
202
Verbindungsvierkant, abgesetzt, handbetätigt

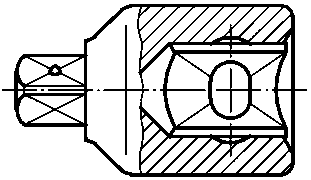

5 1 00 03 0
203
Übergangsteil mit Innenvierkant und Außenvierkant , handbetätigt
5 1 00 04 0 5 1 00 04 1
204
Verlëngerung mit Innenvierkant und Außenvierkant , handbetätigt
5 1 00 05 0
205
Kardangelenk mit Innenvierkant und Außenvierkant , handbetätigt
5 1 00 06 0
207
Verbindungsteil mit Innenvierkant und Innensechskant, handbetätigt
5 1 00 07 0
206
Verbindungsteil mit Drillschraubendreherschaft und Außenvierkant , handbetätigt

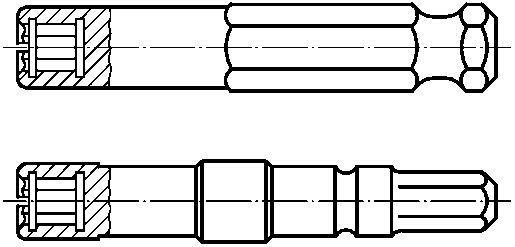

5 1 00 08 0
208
Verbindungsteil mit Drillschraubendreherschaft und Innensechskant, handbetätigt
5 2 00 01 0
401
Verlängerung mit Kugelgelenk, mit Innenvierkant und Außenvierkant , maschinenbetätigt
5 2 00 02 0
402
Verbindungsteil mit Außensechskant und Außenvierkant , maschinenbetätigt
5 2 00 03 0
403
Verbindungsteil mit Außensechskant und Innensechskant, maschinenbetätigt
5 2 00 04 0
404
Verbindungsteil mit Innenvierkant und Innensechskant, maschinenbetätigt
5 2 00 05 0
-
Verbindungsteil, maschinenbetätigt
5 2 00 06 0
-
Verlängerung , maschinenbetätigt
A.1.7 Antriebsteile
Referenz Nr
Benennung
neu
alt
6 1 00 01 0
251
Steckgriff mit Außenvierkant
6 1 00 01 0
6 1 00 02 0
-
T-Steckgriff mit Außenvierkant
6 1 00 03 0
252
Gelenkgriff mit Außenvierkant
6 1 00 04 0
253
Quergriff mit Außenvierkant
6 1 00 05 0 6 1 00 05 1
254
Winkelgriff mit Außenvierkant
6 1 00 06 0 6 1 00 06 1
255
Kurbel mit Außenvierkant
6 1 00 07 0
263
Drehstift
6 1 00 08 0
264
Stufendrehstift
6 1 00 09 0
256
Knarre mit Außenvierkant , umsteckbar
6 1 00 10 0 6 1 00 10 1
257
Knarre mit Außenvierkant , umschaltbar
6 1 00 11 0
258
Drehmomentschlüssel , anzeigend, mit Außenvierkant
6 1 00 12 0 6 1 00 12 1
259
Drehmomentschlüssel , signalgebend, mit Außenvierkant
6 1 00 13 0
261
Drillschraubendreher
6 1 00 14 0
-
Drehmomentschraubendreher, verstellbar mit Skale
6 1 00 15 0
-
Drehmomentschraubendreher, verstellbar ohne Skale
6 1 00 16 0
260
Steckgriff mit Innensechskant
6 1 00 17 0
262
Schlagschraubendreher
Приложение ДА
(справочное)
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ ССЫЛОЧНЫМ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
Таблица ДА.1
Обозначение ссылочного международного стандарта
Степень соответствия
Обозначение и наименование соответствующего межгосударственного стандарта
IEC 60900
MOD
ГОСТ 11516-94 (IEC 900-87) «Ручные инструменты для работ под напряжением до 1000 В переменного и 1500 В постоянного тока. Общие требования и методы испытаний»
ISO 2351-1
MOD
ГОСТ 30092-93 (ISO 2351:1986) «Отвертки-вставки с приводным наружным шестигранником для винтов с прямым шлицем. Размеры»
<*> Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов Российской Федерации. <1> В Российской Федерации действует ГОСТ Р ИСО 4229-2013 «Ключи гаечные односторонние для низких крутящих моментов. Головки ключей». <2> В Российской Федерации действует ГОСТ Р 54488-2011 (ИСО 6787:2001) «Ключи гаечные разводные. Технические условия». <3> В Российской Федерации действует ГОСТ Р 51981-2002 (ИСО 6788-97) «Ключи гаечные торцовые четырехсторонние. Технические условия». Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - MOD — модифицированные стандарты.
БИБЛИОГРАФИЯ
[1]
ISO 691
Assembly tools for screws and nuts — Wrench and socket openings — Tolerances for general use (Инструменты крепежные для винтов и гаек. Зевы гаечных и отверстия торцовых ключей. Допуски для обычного применения)
[2]
ISO 1085
Assembly tools for screws and nuts — Double-ended wrenches — Size pairing (Инструмент крепежный для винтов и гаек. Двусторонние гаечные ключи. Размерная пара)
[3]
ISO 1173
Assembly tools for screws and nuts — Drive ends for hand- and machine-operated screwdriver bits and connecting parts — Dimensions, torque testing (Инструмент крепежный для винтов и гаек. Переходники для отверток-вставок ручных и с приводом и соединительные части. Размеры, определение крутящего момента)
[4]
ISO 1174-1
Assembly tools for screws and nuts — Driving squares — Part 1: Driving squares for hand socket tools (Инструменты крепежные для винтов и гаек. Переходные квадраты. Часть 1. Переходные квадраты для ручных торцевых инструментов)
[5]
ISO 1174-2
Assembly tools for screws and nuts — Driving squares — Part 2: Driving squares for power socket tools (Инструменты крепежные для винтов и гаек. Переходные квадраты. Часть 2. Переходные квадраты для механизированных торцевых инструментов)
[6]
ISO 1711-1
Assembly tools for screws and nuts — Technical specifications — Part 1: Hand-operated wrenches and sockets (Инструменты крепежные для винтов и гаек. Технические условия. Часть 1. Ручные гаечные ключи и переходные патроны)
[7]
ISO 2236
Assembly tools for screws and nuts — Forged and tubular socket wrenches — Maximum outside head dimensions (Инструменты крепежные для винтов и гаек. Кованые и трубчатые торцевые ключи. Максимальные наружные размеры головок)
[8]
ISO 2352
Assembly tools for screws and nuts — Spiral ratchet screwdriver ends — Dimensions (Инструмент крепежный для винтов и гаек. Концы реверсивных отверток. Размеры)
[9]
ISO 2380-1
Assembly tools for screws and nuts — Screwdrivers for slotted-head screws — Part 1: Tips for hand- and machine-operated screwdrivers (Крепежный инструмент для винтов и гаек. Отвертки для винтов со шлицем. Часть 1. Лезвия ручных отверток и отверток с машинным приводом)
[10]
ISO 2380-2
Assembly tools for screws and nuts — Screwdrivers for slotted-head screws — Part 2: General requirements, lengths of blades and marking of hand-operated screwdrivers (Крепежный инструмент для винтов и гаек. Отвертки для винтов со шлицем. Часть 2. Общие требования, длины лезвий и маркировка ручных отверток)
[11]
ISO 3318
Assembly tools for screws and nuts — Double-headed open-ended wrenches, double-headed box wrenches and combination wrenches — Maximum widths of heads (Инструменты крепежные для винтов и гаек. Гаечные ключи с открытым зевом двухсторонние, накидные двухсторонние и комбинированные. Максимальные наружные размеры головок)
[12]
ISO 8764-1
Assembly tools for screws and nuts — Screwdrivers for cross-recessed head screws — Part 1: Driver tips (Инструмент крепежный для винтов и гаек. Отвертки под крестообразные шлицы. Часть 1. Рабочие концы отверток)
[13]
ISO 8764-2
Assembly tools for screws and nuts — Screwdrivers for cross-recessed head screws — Part 2: General requirements, lengths of blades and marking of hand-operated screwdrivers (Инструмент крепежный для винтов и гаек. Отвертки под крестообразные шлицы. Часть 2. Общие требования, длина лезвий и маркировка ручных отверток)
