Утвержден и введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 16 июня 1980 г. № 2801

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ ГАЕЧНЫЕ С ОТКРЫТЫМ ЗЕВОМ ОДНОСТОРОННИЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Single-ended open spanners. Construction and dimensions

ГОСТ 2841-80

(ИСО 4229-77)

Группа Г24

ОКП 39 2651

Постановлением Государственного комитета СССР по стандартам от 16 июня 1980 г. № 2801 срок введения установлен

с 1 января 1981 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом «Инструмент» (ТК-95)

РАЗРАБОТЧИКИ

Д.И. Семенченко, А.А. Гадателев, Г.А. Астафьева, Е.К. Бондаренко, М.Г. Якушева

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 16.06.80 № 2801. Настоящий стандарт предусматривает прямое применение международного стандарта ИСО 4229-77 «Инструмент монтажный для винтов и гаек. Гаечные односторонние ключи с зевом от 50 до 120 мм» и полностью ему соответствует

3. Срок проверки — 1996 г.

Периодичность проверки — 5 лет

4. ВЗАМЕН ГОСТ 2841-71

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 1050-88	3
ГОСТ 2838-80	2, 3, 4, 5
ГОСТ 2839-80	7
ГОСТ 4543-71	3
ГОСТ 7505-89	Приложение 1
ИСО 4229-77	Приложение 3

6. Постановлением Госстандарта СССР от 24.07.89 № 2426 снято ограничение срока действия

7. ПЕРЕИЗДАНИЕ (декабрь 1996 г.) с Изменениями № 1, 2, утвержденными в апреле 1985 г., декабре 1991 г. (ИУС 7-85, 4-92)

1. Настоящий стандарт распространяется на односторонние гаечные ключи с открытым зевом.

Стандарт не распространяется на ключи, предназначенные для работы во взрывоопасных условиях.

Требования стандарта в части пп. 1 - 5 и приложения 2 являются обязательными, другие требования являются рекомендуемыми.

(Измененная редакция, Изм. № 2).

2. Основные размеры ключей должны соответствовать указанным на чертеже и в табл. 1.

Информационные данные

Таблица 1

мм

Обозначение ключей	Применяемость	S	a (пред. откл. по h15)	b (пред. откл. по js17)	l		l1 не менее
Обозначение ключей	Применяемость	S	a (пред. откл. по h15)	b (пред. откл. по js17)	Номин.	Пред. откл.	l1 не менее
7811-0101		3,2	3,0	8	65	+/- 1,9	4
7811-0102		4,0		10	65		5
7811-0103		5,0		12	75		6
7811-0104		5,5		13
7811-0491		(6,0)	3,5	14
7811-0105		7,0	3,5	15	80		7
7811-0106		8,0	4,0	20	95	+/- 2,2	8
7811-0492		(9,0)	4,0	21	100		9
7811-0107		10,0	4,5	22	105		10
7811-0493		11,0		24	110		12
7811-0108		(12,0)		26	125	+/- 2,5	13
7811-0109		13,0	5,0	28	135		14
7811-0121		(14,0)	5,5	30	140		15
7811-0494		(15,0)	6,0	32	150		16
7811-0496		16	6,5	34	155		16
7811-0122		(17,0)	6,5	35	160		17
7811-0497		18	7,0	39	165		18
7811-0123		(19,0)	7,5	42	170		19
7811-0498		21	8,5	45	185	+/- 2,9	20
7811-0124		(22,0)	8,5	46	195		21
7811-0125		24,0	9,5	50	215		23
7811-0141		27,0	10,5	55	240		26
7811-0142		30,0	11,5	62	260		28
7811-0143		(32,0)	12,5	65	270	+/- 3,3	30
7811-0499		34	12,5	70	280	+/- 2,9	32
7811-0144		36,0	13,5	75	300	+/- 3,3	34
7811-0145		41,0	15,0	85	340	+/- 3,3	38
7811-0146		46,0	15,5	95	380	+/- 3,8	42
7811-0147		50,0	17,0	102	410		46
7811-0148		55,0	18,0	112	460		51
7811-0149		60,0	18,5	122	490		55
7811-0150		65,0	20,0	132	530		60
7811-0151		70,0	21,0	142	580	+/- 4,5	65
7811-0152		75,0	22,0	152	615	+/- 4,5	68
7811-0153		80,0	23,0	165	650	+/- 5,0	72
7811-0495		85,0	24,0	175	680	+/- 5,0	75

Примечание. Размеры, указанные в скобках, применять не рекомендуется.

Пример условного обозначения ключа с размером зева S = 17 мм, повышенной точности П, группы прочности C, с шероховатостью поверхностей исполнения 1 по ГОСТ 2838, с хромовым покрытием толщиной 9 мкм:

Ключ 7811-0122 П C 1 Х9 ГОСТ 2841-80

То же, нормальной точности:

Ключ 7811-0122 C 1 Х9 ГОСТ 2841-80

(Измененная редакция, Изм. № 1).

3. Ключи должны изготовляться групп прочности C и D по ГОСТ 2838 из марок стали, указанных в табл. 2.

Таблица 2

Размер зева, мм	Марка стали для ключей группы прочности
Размер зева, мм	C	D
До 36	40ХФА <*>	40Х <*>
Св. 36	40Х <*>	45 <**>

<*> По ГОСТ 4543.

<**> По ГОСТ 1050.

Допускается применять сталь других марок с механическими свойствами в термообработанном состоянии не ниже чем у марок стали, указанных в табл. 2.

4. Ключи группы прочности C должны иметь твердость по 1-му ряду, а группы D — по 2-му ряду ГОСТ 2838.

5. Технические требования — по ГОСТ 2838.

6. Размеры рукояток гаечных ключей указаны в приложении 1.

7. Размеры головок ключей указаны в приложении 1 ГОСТ 2839.

8. Размеры и крутящие моменты увеличенных головок гаечных ключей с размерами зева от 50 до 120 мм по настоящему стандарту указаны в приложении 2.

(Введен дополнительно, Изм. № 2).

Приложение 1
Рекомендуемое

РАЗМЕРЫ РУКОЯТОК ОДНОСТОРОННИХ ГАЕЧНЫХ КЛЮЧЕЙ

С зевом S <= 10 мм

Информационные данные

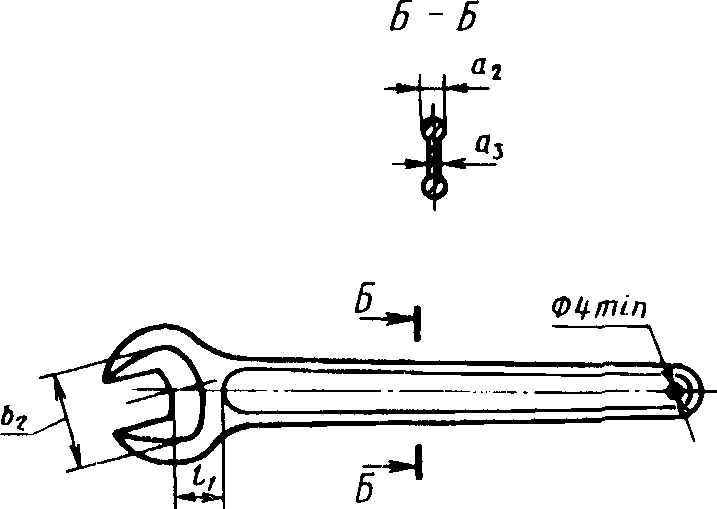

С зевом S > 10 мм

Информационные данные

S	a₁ = a₂	a3	b	b	b2	l	l1
3,2	1,5	-	6	5	-	6	-
4,0
5,0
5,5	2,0					10
6,0			7	6
7,0			8	6
8,0	2,5		9	7		11
9,0			10	8		12
10,0			11	8		13
11,0	3,0	2,0	12	9	19	14	8
12,0	3,0	2,0	14	10	20	15	9
13,0	3,5	2,5	14		21	16	10
14,0			15		22	18	11
15,0			16	11	24	20	11
16,0	4,0		17	12	26	21	12
17,0	4,0		17	12	27	21	12
18,0	4,5		18	13	29	23	13
19,0	5,0		18	13	31	25	14
21,0	6,0	3,0	20	14	33	28	15
22,0			20	15	34	29	15
24,0			22	16	38	32	17
27,0	8,0		24	17	41	36	24
30,0	8,0		26	19	46	39	27
32,0	9,0	3,5	28	20	48	43	30
34,0			30	21	51	45
36,0			32	22	54	47
41,0	10,0	4,0	34	24	61	50	32
46,0	10,0	4,0	38	28	68	57	38
50,0	12,0	4,5	42	30	74	63	39
55,0	12,0	4,5	45	33	81	69	45
60,0	14,0	5,0	48	35	88	77	52
65,0			52	38	95	84	56
70,0			55	40	102	90	60
75,0	16,0	6,0	60	44	109	100	68
80,0	16,0	6,0	65	48	116	110	71
85,0	19,0	7,0	75	52	123	120	75

Предельные отклонения размеров, кроме S, по нормальной точности ГОСТ 7505.

(Измененная редакция, Изм. № 1).

Приложение 2

Обязательное

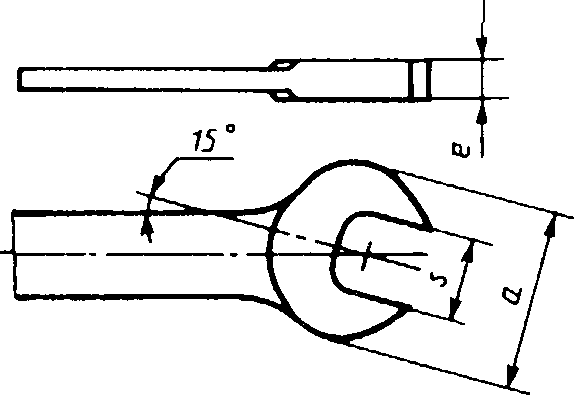

1. Размеры и крутящие моменты увеличенных головок гаечных ключей с размерами зева от 50 до 120 мм по настоящему стандарту

Приложение 2

Размеры в мм

S	a <*>, не более	l <**>, не более	Испытательный крутящий момент M <***>, Н·м, не менее
50	110	20	850
55	121	22	1030
60	131	24	1225
65	141	26	1435
70	152	28	1665
75	162	30	1910
80	173	32	2175
85	183	34	2455
90	188	36	2755
95	198	38	3070
100	208	40	3400
105	218	42	3750
110	228	44	4115
115	238	46	4495
120	248	48	4895

<> Для S <= 85, aмакс = 2,1S + 5.*

Для S > 85, aмакс = 2S + 8.

<**> l = 0,4.

<*> Mмин = 0,43S2.

2. Ключи должны быть изготовлены из углеродистой стали.

3. Твердость ключей после термообработки должна быть не менее 37,5 HRCэ.

Приложение 3 Справочное

СООТВЕТСТВИЕ НАСТОЯЩЕГО СТАНДАРТА СТАНДАРТУ ИСО 4229-77

Размеры головок гаечных ключей с зевом от 50 до 120 мм и крутящие моменты, установленные в настоящем стандарте, соответствуют ИСО 4229-77 и приведены в приложении 2.

В настоящем стандарте дополнительно по отношению к стандарту ИСО регламентированы размеры головок и длина односторонних гаечных ключей с зевом от 3,2 до 85 мм, а также размеры рукояток односторонних гаечных ключей.

Приложения 2, 3 (Введены дополнительно, Изм. № 2).
