ГОСТ 2906-80* (СТ СЭВ 1292-84). Государственный стандарт Союза ССР. Ключи гаечные кольцевые двусторонние коленчатые. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 2906-80*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 16.06.1980 № 2802)

(ред. от 01.04.1985)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято Постановлением Госстандарта СССР от 24.07.1989 № 2426 («ИУС», № 11, 1989). Документ утрачивает силу с 1 января 1991 года. Документ введен в действие с 1 января 1981 года. Взамен ГОСТ 2906-71.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 2906-71"]:::rst
  click n0 "https://bukva.ai/docs/gost-iso-161-1-2004" "ГОСТ 2906-71. Государственный стандарт Союза ССР. Ключи гаечные кольцевые двусторонние коленчатые. Конструкция и размеры (утв. Постановлением Госстандарта СССР от 20.05.1971 N 981)"
  n1["ГОСТ 2906-80*"]:::doc
  click n1 "https://bukva.ai/docs/st-sev-standart-gost-2906-80" "ГОСТ 2906-80*. Государственный стандарт Союза ССР. Ключи гаечные кольцевые двусторонние коленчатые. Конструкция и размеры (введен в действие Постановлением Госстандарта СССР от 16."
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Введен в действие
Постановлением Государственного

комитета СССР по стандартам
от 16 июня 1980 г. № 2802

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ ГАЕЧНЫЕ КОЛЬЦЕВЫЕ ДВУСТОРОННИЕ КОЛЕНЧАТЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Double-ended bent ring spanners. Construction and dimensions

ГОСТ 2906-80*
(СТ СЭВ 1292-84)

Группа Г24

ОКП 39 2651

Взамен
ГОСТ 2906-71

Постановлением Государственного комитета СССР по стандартам от 16 июня 1980 г. № 2802 срок действия установлен

с 1 января 1981 года до 1 января 1991 года

Переиздание (сентябрь 1986 г.) с Изменением № 1, утвержденным в апреле 1985 г. (ИУС № 7-85)

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на гаечные кольцевые двусторонние коленчатые ключи с размерами зевов от 5,5 x 7 до 50 x 55 мм, изготовляемые для нужд народного хозяйства и для экспорта.

2. Основные размеры ключей должны соответствовать указанным на чертеже и в таблице.

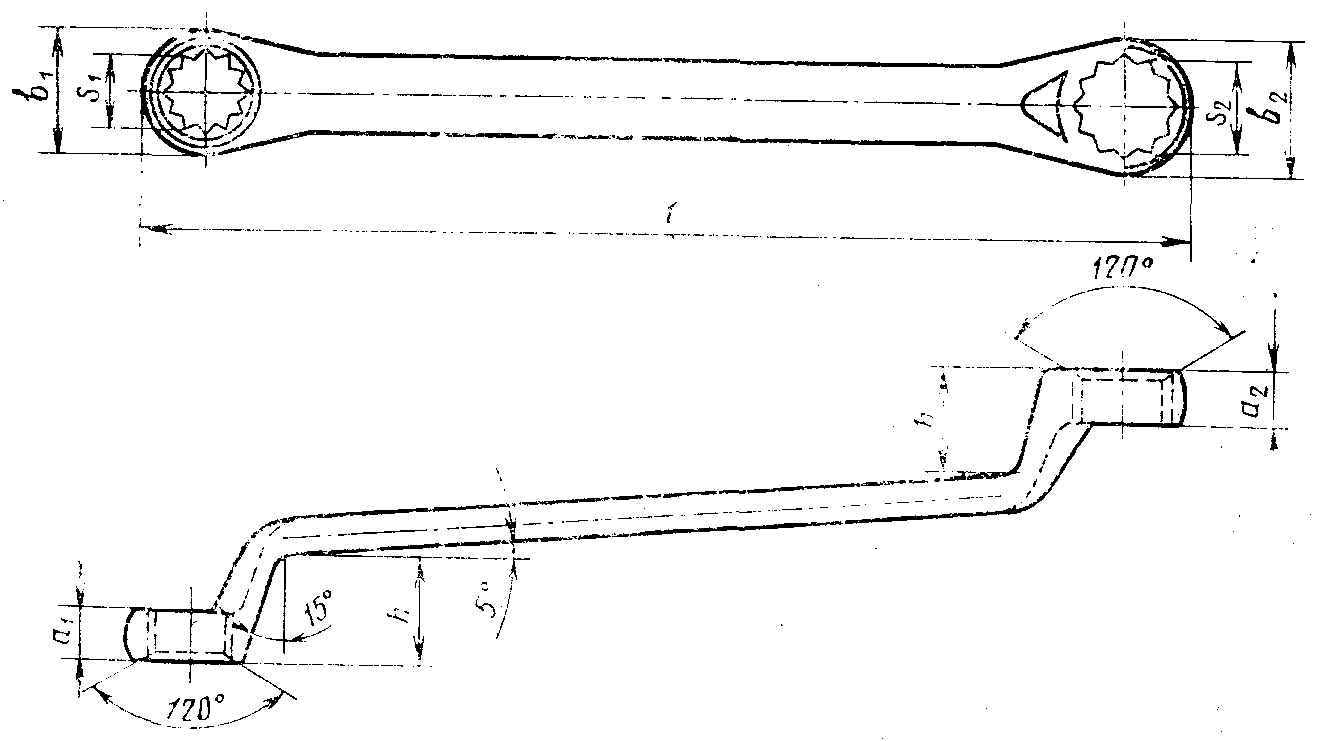

рис. 1

мм

Обозначение ключейПрименяемостьРазмеры зевов S1 x S2d1d2b1b2h (пред. откл. +/- 4,0)l
1-й ряд2-й рядПред. откл. по is17Номин.Пред. откл.
7811-02815,5 x 7-66101221155+/- 2,5
7811-0501-6 x 71122
7811-02827 x 8-7121323170
7811-0502-8 x 9781315180
7811-02838 x 10-16
7811-05039 x 1189151824190
7811-050410 x 11-16
7811-028410 x 121925200+/- 2,9
7811-050511 x 12918
7811-050611 x 13-1020210
7811-050711 x 142226
7811-0285-12 x 13192025
7811-0286-12 x 142226
7811-0287-13 x 141020
7811-051513 x 16-122628240
7811-0508-13 x 17
7811-0288-14 x 1722
7811-0516-16 x 171226
7811-051716 x 18-132830260
7811-0289-17 x 19
7811-0509-17 x 22143332280+/- 3,3
7811-0518-18 x 1928
7811-051918 x 21-13
7811-0290-19 x 22
7811-0511-19 x 243634320
7811-0521-21 x 221433
7811-052221 x 24-3336
7811-0291-22 x 2414320
7811-029224 x 27-15364036
7811-0512-24 x 301644340
7811-029327 x 30-1540
7811-0513-27 x 32174638360
7811-0294-30 x 321644
7811-052330 x 34-1849
7811-0514-30 x 36195240400+/- 3,8
7811-0524-32 x 3417184649
7811-0295-32 x 361952
7811-052534 x 36-1849
7811-029636 x 41-1921526142450
7811-029741 x 46-2123617045480
7811-029846 x 50-2324707548500
7811-029950 x 55-2426758350530+/- 4,5

Пример условного обозначения ключа с размерами зевов 17 x 19 мм, повышенной точности П, с шероховатостью поверхностей исполнения 1 по ГОСТ 2838-80, с хромовым покрытием толщиной 9 мкм:

Ключ 7811-0289 П 1 Х9 ГОСТ 2906-80

То же, нормальной точности:

Ключ 7811-0289 1 Х 9 ГОСТ 2906-80.

(Измененная редакция, Изм. № 1).

3. Ключи должны изготовляться из стали марки 40ХФА по ГОСТ 4543-71. Допускается применять сталь других марок с механическими свойствами в термообработанном состоянии не ниже, чем у стали 40ХФА.

4. Ключи должны иметь прочность по группе А, твердость ключей всех размеров зевов должна быть 41,5 ... 46,5 HRCэ.

(Измененная редакция, Изм. № 1).

5. Технические требования — по ГОСТ 2838-80.

6. Размеры конструктивных элементов ключей указаны в рекомендуемом приложении.

Приложение
Рекомендуемое

РАЗМЕРЫ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ ГАЕЧНЫХ КЛЮЧЕЙ

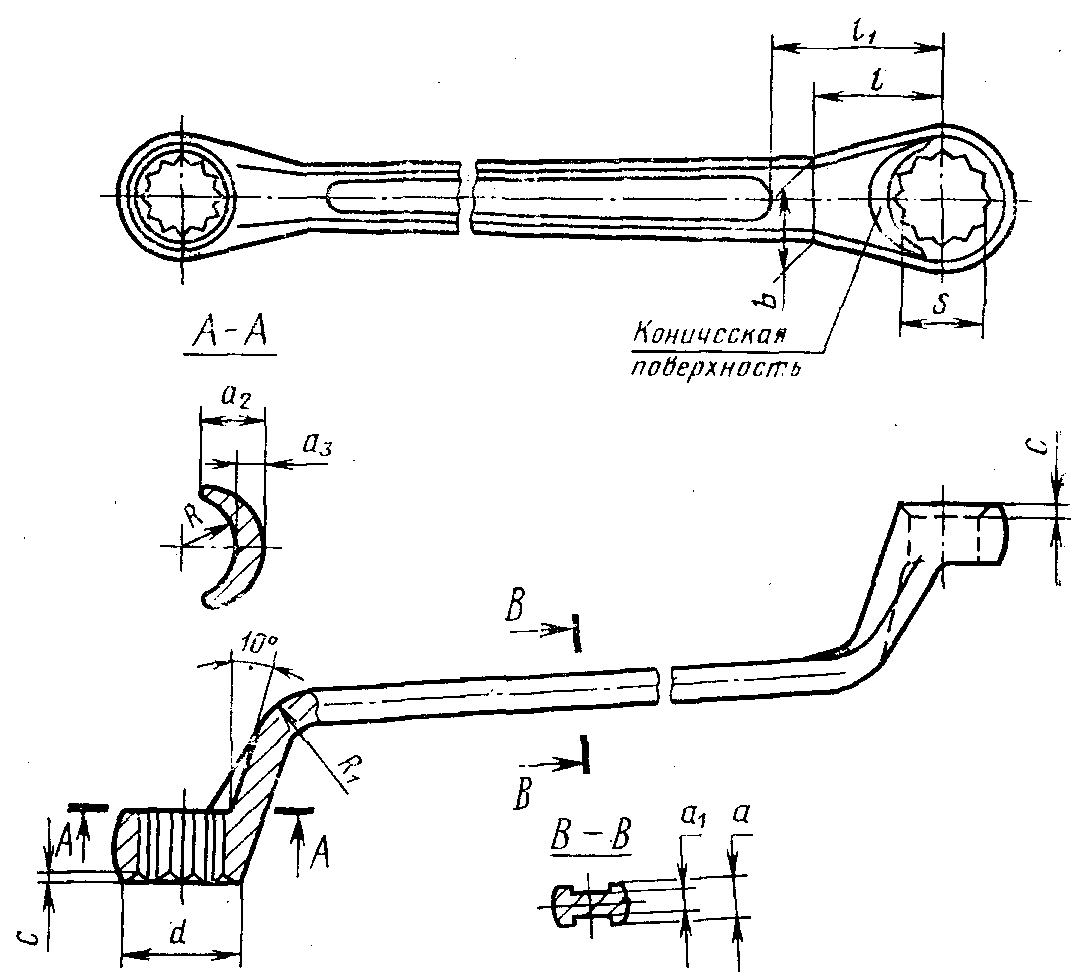

рис. 2

мм

Размеры зевовSaa1a2a3bdll1RR1c
1-й ряд2-й ряд
5,5 x 7-5,55,04,05,02,368,413163,581,5
7,06,0810,415184,59
-6 x 76,05,54,55,579,414174,0
7,06,0810,415184,5
7 x 8-8,06,52,4911,117225,010
-8 x 99,06,05,07,52,51013,019246,011
8 x 10-8,06,52,4911,117225,010
10,09,02,61113,820256,512
9 x 119,07,52,51013,019246,011
11,09,52,91215,620257,012
10 x 11-10,09,02,61113,86,5
11,09,52,91215,67,0
10 x 1210,09,02,61113,86,5
12,09,53,31216,67,5
11 x 1211,06,52,915,67,0
12,03,316,67,5
11 x 13-11,02,915,67,0
13,010,03,31317,322308,013
11 x 1411,09,52,91215,620257,012
14,010,53,31319,322309,013
-12 x 1312,09,51216,620257,512
13,010,01317,322308,013
-12 x 1412,09,51216,620257,512
14,010,51319,322309,013
-13 x 1413,07,05,510,017,38,0
14,010,519,39,0
13 x 16-13,010,017,38,0
16,012,03,51421,0243310,014,0
-13 x 1713,010,03,31317,322308,013
17,012,53,61522,7253411,014
-14 x 1714,07,56,010,53,31319,322309,013
17,012,53,61522,7253411,014
-16 x 1716,012,03,51421,0243310,014
17,012,53,61522,7253411,0
16 x 18-16,012,03,51421,0243310,0
18,014,03,71623,7273611,515

Продолжение

мм

Размеры зевовSaa1a2a3bdll1RR1c
1-й ряд2-й ряд
-17 x 1917,08,06,012,53,61522,7253411,0141,5
19,015,03,71724,5283712,015
-17 x 2217,012,53,61522,7253411,014
22,217,04,42029,2314014,016
-18 x 1918,014,03,71623,7273611,515
19,015,01724,5283712,0
18 x 21-18,014,01623,7273611,5
21,016,54,01927,5303913,516
-19 x 2219,09,07,015,03,71724,5283712,015
22,017,04,42029,2314014,016
-19 x 2419,015,03,71724,5283712,015
24,017,54,92232,2344515,0182,0
-21 x 2221,016,54,01927,5303913,516
22,017,04,42029,2314014,016
21 x 24-21,010,08,016,54,01927,5303913,516
24,017,54,92232,2344515,018
-22 x 2422,017,04,42029,2314014,016
24,017,54,92232,2344515,018
24 x 27-27,019,05,32436,0364816,520
-24 x 3024,017,54,92232,2344515,018
30,021,05,62539,7385018,522
27 x 30-27,019,05,32436,0364816,520
30,021,05,62539,7385018,522
-27 x 3227,019,05,32436,0364816,520
32,021,05,62539,7385019,522
-30 x 3230,011,09,021,05,62539,7385018,5222,5
32,05,72641,4405219,5
30 x 34-30,021,05,62539,7385018,522
34,021,56,22743,5415521,024
-30 x 3630,021,05,62539,7385018,522
36,022,06,82846,8445822,025
-32 x 3432,021,05,72641,4405219,522
34,021,56,22743,5415521,024
-32 x 3632,021,05,72641,4405219,522
36,022,06,82846,8445822,025
34 x 36-34,021,56,22743,5415521,024
36,022,06,82846,8445822,025
36 x 41-41,027,07,33255,3506526,028
41 x 46-46,012,010,029,09,13563,8566229,0303,0
46 x 50-50,013,011,031,09,63868,5628031,032
50 x 55-55,014,012,034,010,04076,0688835,035

Предельные отклонения размеров, кроме S, по нормальной точности ГОСТ 7505-74.

(Измененная редакция, Изм. № 1).
