ГОСТ 34180-2017. Межгосударственный стандарт. Прокат стальной тонколистовой холоднокатаный и холоднокатаный горячеоцинкованный с полимерным покрытием с непрерывных линий. Технические условия

(введен в действие Приказом Росстандарта от 16.08.2017 № 909-ст)

(ред. от 16.11.2022)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ Р 52146-2003"]:::rst
  click n0 "https://bukva.ai/docs/gost-r-52146-2003" "ГОСТ Р 52146-2003. Прокат тонколистовой холоднокатаный и холоднокатаный горячеоцинкованный с полимерным покрытием с непрерывных линий. Технические условия (принят Постановлением Го"
  n1["ГОСТ 34180-2017"]:::doc
  click n1 "https://bukva.ai/docs/gost-34180-2017" "ГОСТ 34180-2017. Межгосударственный стандарт. Прокат стальной тонколистовой холоднокатаный и холоднокатаный горячеоцинкованный с полимерным покрытием с непрерывных линий. Техническ"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

регулированию и метрологии

coil-coating process. Specifications

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

1 июня 2018 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Центральный научно-исследовательский институт черной металлургии им. И.П. Бардина» (ФГУП «ЦНИИчермет им. И.П. Бардина»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 июня 2017 г. № 100-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 16 августа 2017 г. № 909-ст межгосударственный стандарт ГОСТ 34180-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2018 г.

5 Настоящий стандарт подготовлен на основе применения ГОСТ Р 52146-2003 <1>

<1> Приказом Федерального агентства по техническому регулированию и метрологии от 16 августа 2017 г. № 909-ст ГОСТ Р 52146-2003 отменен с 1 июня 2018 г.

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

(раздел 1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Настоящий стандарт распространяется на тонколистовой холоднокатаный и холоднокатаный горячеоцинкованный прокат с полимерным (лакокрасочным и пластизолевым) покрытием, нанесенным валковым методом или методом ламинирования в агрегатах непрерывного действия, а также дополнительно методом печати для элементов рисунчатого покрытия, предназначенный для применения в строительстве, машиностроении, авиастроении, приборостроении, при производстве внешних панелей бытовой техники, материалов и изделий, контактирующих с пищевыми продуктами и средами, изделий медицинского назначения и медицинской техники, электротехники, деталей автомобилей, холодильного и складского оборудования.

Примечание — Применение проката с полимерным покрытием для пищевой отрасли и для изделий медицинского назначения возможно только при наличии соответствующих разрешающих документов.

Для проката с полимерным покрытием в соответствии с заказом может применяться металлическая основа без покрытия или с цинковым, железоцинковым, цинкалюминиевым, цинкалюмомагниевым, алюмоцинковым покрытиями, нанесенными методом горячего погружения в расплав (далее — горячеоцинкованный прокат).

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 9.072 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Термины и определения

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

ГОСТ 380 Сталь углеродистая обыкновенного качества. Марки

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

ГОСТ 503 Лента холоднокатаная из низкоуглеродистой стали. Технические условия

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

ГОСТ 1050 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

ГОСТ 3560 Лента стальная упаковочная. Технические условия

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

ГОСТ 7566 Металлопродукция. Правила приемки, маркировка, упаковка, транспортирование и хранение

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

ГОСТ 9045-93 Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки. Технические условия

ГОСТ 13345 Жесть. Технические условия

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

ГОСТ 14918-2020 Прокат листовой горячеоцинкованный. Технические условия

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

ГОСТ 16523 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Ссылка исключена с 01.02.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 16.11.2022 № 1296-ст.

ГОСТ 19904 Прокат листовой холоднокатаный. Сортамент

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

ГОСТ 26877 Металлопродукция. Методы измерения отклонений формы

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

ГОСТ 31149 (ISO 2409:2013) Материалы лакокрасочные. Определение адгезии методом решетчатого надреза

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

ГОСТ 9825-73 Материалы лакокрасочные. Термины, определения и обозначения

(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 полимерное (лакокрасочное, пластизолевое) покрытие: Покрытие на основе высокомолекулярных соединений на поверхности проката, сформированное при горячей сушке нанесенных валковым методом жидких лакокрасочных материалов (грунтовок, отделочных и защитных эмалей, пластизолей и т.д.), а также пленки из синтетического материала с защитными, декоративными и/или специальными свойствами.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

3.2 лицевая сторона проката с полимерным покрытием: Сторона, подвергающаяся влиянию внешних воздействий.

3.3 обратная сторона проката с полимерным покрытием: Сторона, противоположная лицевой стороне.

3.4 многослойное полимерное покрытие: Покрытие, состоящее из слоя грунта, слоя или слоев промежуточного покрытия и слоя отделочного покрытия, пластизоля или защитной эмали.

3.5 двухслойное полимерное покрытие: Разновидность многослойного покрытия, состоящего из слоя грунта и слоя отделочной эмали, пластизоля или защитной эмали.

3.6 грунтовочный слой: Нижний слой в системе полимерного покрытия, наносимый непосредственно на подготовленную металлическую поверхность, предназначенный для обеспечения прочного сцепления и высокой коррозионной стойкости всего покрытия в целом.

3.7 отделочный слой: Верхний лицевой слой в системе полимерного покрытия с особыми требованиями к внешнему виду, антикоррозионной защите и т.д.

3.8 промежуточный слой: Каждый слой покрытия между грунтовочным и отделочным слоями.

3.9 полимерное покрытие лицевой стороны: Двух- или многослойное покрытие, обладающее комплексом защитных, декоративных, физико-механических и других специальных свойств.

По согласованию обе стороны проката могут быть с полимерным покрытием лицевой стороны.

3.10 полимерное покрытие обратной стороны: Покрытие любого вида (одно- или двухслойное) без регламентирующих требований к внешнему виду, коррозионной стойкости и т.п., предназначенное преимущественно для защиты полимерного покрытия лицевой стороны от механического воздействия в рулонах и пачках проката.

3.11 прокат с односторонним полимерным покрытием: Прокат, на одну сторону которого наносится полимерное покрытие лицевой стороны, а на другую сторону — полимерное покрытие обратной стороны.

3.12 прокат с двусторонним полимерным покрытием: Прокат, на обе стороны которого наносится полимерное покрытие лицевой стороны.

3.13 номинальная толщина полимерного покрытия: Толщина покрытия с учетом всех слоев с одной (лицевой или обратной) стороны проката.

3.14 металлическая основа: Стальная основа для холоднокатаного проката или стальная основа с металлическим покрытием для холоднокатаного проката с горячими покрытиями.

3.15 номинальная толщина проката с полимерным покрытием: Толщина металлической основы без учета толщины полимерного покрытия.

3.16 фактура полимерного покрытия: Внешнее строение поверхности покрытия.

3.16.1 гладкое покрытие: Покрытие, полученное нанесением лакокрасочного материала, образующего в мокром слое и сохраняющего после отверждения практически гладкую поверхность.

3.16.2 рельефное покрытие: В соответствии с ГОСТ 9.072 рельефное покрытие в зависимости от технологии образования рельефа подразделяют на:

3.16.2.1 тисненое покрытие: Полимерное покрытие, полученное из гладкого отвержденного покрытия путем механического выдавливания фактуры при помощи специального оборудования.

3.16.2.2 сморщенное покрытие: Покрытие, полученное нанесением лакокрасочного материала, образующего практически гладкую поверхность в мокром слое и гофрированную поверхность с низким равномерным блеском в отвержденном покрытии.

3.16.2.3 текстурированное покрытие: Покрытие, обладающее рельефной, шероховатой, однородной поверхностью, создаваемой за счет присутствия в лакокрасочном материале текстурирующего наполнителя: гранул полиамида, керамики, стекла и др.

3.16.3 Допускается производство проката с другими фактурами поверхности.

3.17 рисунчатое покрытие: Полимерное покрытие, внешний слой которого имеет определенный рисунок.

Примечание — Допускается нанесение рисунчатого покрытия методом печати.

(примечание введено Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

3.18 обрезная кромка проката с полимерным покрытием: Кромка, которую обрезают после холодной прокатки и термической обработки для холоднокатаного проката или после процесса цинкования перед обработкой на линии агрегата полимерных покрытий.

3.19 необрезная кромка проката с полимерным покрытием: Кромка, которую не обрезают после холодной прокатки и термической обработки для холоднокатаного проката или после процесса цинкования перед обработкой на линии агрегата полимерных покрытий.

3.20 разнооттеночность: Дефект полимерного покрытия, характеризующийся появлением участков с цветовыми различиями.

(п. 3.20 введен Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

4 Классификация, сортамент

4.1 Прокат с полимерным покрытием подразделяют:

по виду продукции:

• на листы;
• на рулоны;
• на ленту резаную в рулонах;

по виду металлической основы:

- на прокат тонколистовой холоднокатаный (ХК);

• на прокат тонколистовой холоднокатаный с горячими покрытиями: цинковым (Ц), железоцинковым (ЖЦ), цинкалюминиевым (ЦА), цинкалюмомагниевым (ЦАМ), алюмоцинковым (АЦ) (далее — горячеоцинкованный прокат);

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

по типу полимерных покрытий:

• на грунтовки:

полиэфирный грунт;

эпоксидный грунт;

полиуретановый грунт;

акриловый грунт;

- на отделочные эмали:

полиэфирная эмаль;

полиуретановая эмаль;

поливинилденфторидная эмаль;

фторполимерная эмаль на основе сополимеров тетрафторэтилена (хлортрифторэтилена) и виниловых эфиров (FEVE);

(введено Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

ПВХ пластизоль;

• на пленки:

(введено Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

поливинилхлоридная пленка — ПВХ (пл);

(введено Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

поливинилфторидная пленка — ПВФ (пл);

(введено Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

полиэтилентерефталатная пленка — ПЭТ (ПЭТФ) (пл);

(введено Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

полипропиленовая пленка — ПП (пл);

(введено Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

полиэтиленовая пленка — ПЭ (пл);

(введено Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

• на защитные эмали обратной стороны:

полиэфирная эмаль;

эпоксидная эмаль;

эпоксиполиэфирная эмаль;

по количеству сторон с лицевым полимерным покрытием:

• с односторонним полимерным покрытием — I;

- с двусторонним полимерным покрытием — II;

по внешнему виду поверхности двухслойного (многослойного) полимерного покрытия на классы:

• 0;
• 1;
• 2;

по фактуре поверхности:

• гладкая — Г;
• текстурированная — Т;
• сморщенная — С;
• тисненая — ТС;

по цвету полимерного покрытия (номеру либо наименованию цвета по каталогу);

по точности изготовления основы по толщине и ширине (при применении):

• повышенной точности — А (АТ, АШ);
• нормальной точности — Б (БТ, БШ);

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

по плоскостности для вида продукции «листы»:

• высокой — ПВ;
• улучшенной — ПУ;

- нормальной — ПН;

по точности изготовления листов с полимерным покрытием (по длине):

• АД — повышенной;
• ВД — высокой;

по характеру кромки для видов продукции «рулоны» и «листы»:

• с необрезной кромкой — НО;
• с обрезной кромкой — О;

по наличию рисунка:

- без рисунка;

• с рисунчатым покрытием — РП;

(введено Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

по стойкости покрытия к воздействию климатических факторов внешней среды:

• с атмосфероустойчивым покрытием;
• с неатмосфероустойчивым покрытием — НС.

(введено Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

4.2 Порядок оформления условного обозначения проката с полимерным покрытием приведен в приложении А.

4.3 Размеры основы

4.3.1 Толщина основы, мм:

• холоднокатаной — 0,20 — 2,00;
• холоднокатаной горячеоцинкованной — 0,22 — 2,00.

4.3.2 Ширина холоднокатаного и холоднокатаного горячеоцинкованного проката с полимерным покрытием, мм:

• рулона, листа — 600 — 1800;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

- ленты — 30 — 599.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

4.3.3 Длина листов продукции с полимерным покрытием на основе холоднокатаного и холоднокатаного горячеоцинкованного проката:

• для толщин от 0,35 до 2,00 мм — от 1000 до 6000 мм;
• для толщин от 0,20 до 0,34 мм — от 500 до 1000 мм и более по согласованию сторон.

4.4 Предельные отклонения по толщине металлической основы проката

4.4.1 Холоднокатаный (рулон, лист):

- для толщин от 0,20 до 0,27 мм — в диапазоне от минус 0,02 до плюс 0,02 мм;

• для толщин от 0,28 до 0,34 мм шириной до 1500 мм включительно предельные отклонения не должны превышать значений, установленных в ГОСТ 19904 для проката толщиной 0,35 мм;
• для толщин 0,35 — 2,00 мм — по ГОСТ 19904.

Для толщин 0,50 мм и менее при ширине свыше 1500 мм предельные отклонения по толщине не должны превышать значений, установленных в ГОСТ 19904 для диапазона «свыше 0,50 до 0,65».

Предельные отклонения по толщине основы проката с полимерным покрытием в виде резаной ленты должны соответствовать требованиям, установленным к продукции до продольного роспуска.

По согласованию допускается изготовление проката с иными предельными отклонениями по толщине.

4.4.2 Горячеоцинкованный (рулон, лист и лента) — по ГОСТ 14918.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

По согласованию изготовителя с заказчиком допускается изготовление горячеоцинкованного проката по другим стандартам с учетом применяемой в них классификации.

4.5 Предельные отклонения по ширине проката с полимерным покрытием:

• холоднокатаного — по ГОСТ 19904;
• холоднокатаного горячеоцинкованного — по ГОСТ 14918;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

• резаной ленты с холоднокатаной основой толщиной 0,2 — 2,0 мм — по ГОСТ 503; с холоднокатаной горячеоцинкованной основой толщиной 0,22 — 2,0 мм — по ГОСТ 14918.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

4.6 Предельные отклонения по длине листов проката с полимерным покрытием для всех видов основы:

для повышенной точности изготовления (АД):

• при длине листа до 2000 мм включительно — 6 мм;
• при длине листа свыше 2000 мм — 0,003 длины листа;

для высокой точности изготовления (ВД):

- при длине листа до 2000 мм включительно — 3 мм;

• при длине листа свыше 2000 мм — 0,0015 длины листа.

4.7 Независимо от вида основы отклонение от плоскостности листов, серповидность и требования к кромке листов — в соответствии с ГОСТ 19904.

Предельные отклонения от плоскостности проката с полимерными покрытиями в рулонах устанавливают по согласованию сторон.

4.8 Телескопичность рулона должна быть не более 10 мм.

4.9 Выступы отдельных витков рулона, кроме внешнего и внутреннего витков, более 3 мм не допускаются.

4.10 Диаметры рулонов

Внутренний диаметр рулона должен быть:

• для холоднокатаного и холоднокатаного горячеоцинкованного проката с полимерным покрытием — 500, 600, 610 мм;

Требуемые размеры рулонов, массу рулонов полосы и ленты, массу пачек заказчик указывает в заказе. При отсутствии в заказе указанных характеристик их определяет изготовитель, при этом максимальная масса рулонов и пачек согласовывается с заказчиком.

5 Технические требования

5.2 Требования по химическому составу, механическим свойствам, покрытию на основе цинка и другим характеристикам основы в соответствии со стандартами на основу: ГОСТ 380, ГОСТ 1050, ГОСТ 9045, ГОСТ 13345, ГОСТ 16523 и ГОСТ 14918 - по согласованию с заказчиком.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

По согласованию изготовителя с заказчиком допускается дифференцированное цинковое покрытие.

(абзац введен Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

5.3 Материалы, применяемые для изготовления полимерного покрытия, их обозначения и диапазоны толщин приведены в таблице 1.

Приказом Росстандарта от 16.11.2022 № 1296-ст)

По согласованию изготовителя с заказчиком допускается применение других типов материалов. Документом о качестве на лакокрасочный материал является документ о качестве изготовителя данного материала.

5.4 Цвет, фактуру и рисунок полимерного покрытия на лицевой и обратной сторонах проката устанавливают по согласованию между изготовителем и заказчиком, при этом обозначение цвета проката в товарно-сопроводительных документах должно соответствовать номеру такого же цвета по каталогу RAL, другому каталогу или стандарту предприятия.

5.5 Номинальную толщину полимерного покрытия и количество слоев устанавливают по согласованию изготовителя с заказчиком и указывают в заказе. При отсутствии информации в заказе выбор предоставляется изготовителю.

(п. 5.5 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

5.6 Предельные отклонения по толщине полимерного покрытия проката в зависимости от диапазона номинальной толщины представлены в таблице 2.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

5.7 Толщину, предельные отклонения по толщине, количество слоев полимерных покрытий и дополнительные требования к покрытию обратной стороны проката устанавливают по согласованию между изготовителем и заказчиком. При отсутствии в заказе этих данных их выбор предоставляется изготовителю.

5.8 Внешний вид полимерного покрытия лицевой стороны проката должен соответствовать требованиям таблицы 3.

Таблица 3

5.9 Полимерное покрытие обратной стороны проката должно быть сплошным, дефекты обратной стороны, оставляющие отпечатки на лицевой стороне, и отслоения не допускаются. По согласованию изготовителя с заказчиком допускаются непрокрасы, шагрень, штрихи, риски, включения, не проникающие до металлической основы, а также могут быть установлены дополнительные требования к внешнему виду.

5.10 В рулоне проката с полимерным покрытием допускается до 3% масс. проката следующего (более низкого) класса качества покрытия.

5.11 В рулонах проката с полимерным покрытием непрокрашенные сварные швы не допускаются, прокрашенные швы допускаются по согласованию с заказчиком с отметкой места нахождения шва в рулоне.

5.12 Показатели качества полимерного покрытия лицевой стороны проката и методы испытаний приведены в таблице 4.

Таблица 4

(таблица 4 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Указанные показатели качества полимерного покрытия согласовываются изготовителем с заказчиком и зависят от типа применяемых лакокрасочных материалов.

5.13 Адгезия покрытия обратной стороны после вытяжки должна соответствовать 0% и гарантируется технологией изготовителя.

При необходимости адгезию на полимерном покрытии обратной стороны определяют в соответствии с приложением Б.

5.14 По согласованию изготовителя с заказчиком могут быть установлены специальные дополнительные требования к показателям качества полимерного покрытия обратной стороны.

5.15 Для защиты поверхности полимерного покрытия от механических повреждений при транспортировании и переработке по согласованию с заказчиком на лицевую сторону проката наносят легко удаляемую полимерную защитную пленку (горячего или холодного ламинирования). Цвет, толщина, усилие отрыва и другие требования к защитной пленке устанавливают по согласованию между изготовителем и заказчиком при оформлении заказа.

5.16 Отклонения по цвету проката с полимерным покрытием в сравнении с эталоном определяют инструментальным методом. Визуальный метод сравнения применяют для покрытий с металлическим эффектом («металлик» и «перламутр»), сморщенных, текстурированных и рисунчатых покрытий по стандарту [1].

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

5.17 Загнутые кромки рулона, превышающие 3 мм, не допускаются.

5.18 Дефекты металлургического производства на прокате с полимерным покрытием не допускаются.

5.19 В зависимости от заказываемых характеристик полимерного покрытия и общей массы цинкового покрытия, а также степени агрессивного воздействия среды прокат с полимерным покрытием по стойкости к воздействию климатических факторов внешней среды подразделяют на:

• с атмосфероустойчивым покрытием — с характеристиками, не ниже приведенных в нормативных документах, устанавливающих технические требования к защите строительных конструкций от коррозии, действующих на территории государств, принявших настоящий стандарт <1>, с указанием срока службы в зависимости от степени агрессивного воздействия среды;
• с неатмосфероустойчивым покрытием (НС) — с нерегламентированными характеристиками по сроку службы.

Характеристики отнесения по стойкости к воздействию климатических факторов внешней среды проката с полимерными покрытиями ФЭВЭ (FEVE), лак ФЭВЭ, ПВХ (пл) (PVC(F)), ПВФ (пл) (PVF(F)), ПЭТ (ПЭТФ) (пл) (PET(F)), ПП (пл) (PP(F)), ПЭ (пл) (PE(F)) устанавливают по согласованию изготовителя с заказчиком.

Срок службы гарантируется технологией изготовления проката.

(п. 5.19 введен Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

<1> В Российской Федерации действует СП 28.13330.2017 «Защита строительных конструкций от коррозии» (технические требования и срок службы устанавливают по таблице Ц.8 в зависимости от степени агрессивного воздействия среды: неагрессивная — НА, слабоагрессивная-1 — СЛ-1, слабоагрессивная-2 — СЛ-2, среднеагрессивная — СР; для неатмосфероустойчивого покрытия — НС).

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

5.20 При поставке проката с односторонним полимерным покрытием изготовитель гарантирует стойкость к воздействию климатических факторов внешней среды только для лицевой стороны проката, для проката с двусторонним полимерным покрытием — для лицевой и обратной сторон проката.

(п. 5.20 введен Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

6 Правила приемки

6.1а Общие правила приемки — по ГОСТ 7566.

(п. 6.1а введен Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

6.1 Прокат с полимерным покрытием принимают партиями. Партия должна состоять из проката одной марки стали, одной плавки (для предприятий полного металлургического цикла), одного вида покрытия, одного вида проката, одного цвета лицевой эмали, одного производителя, одного размера, изготовленного в одном технологическом режиме.

6.2 Партию проката с полимерным покрытием сопровождают документом о качестве, оформленным в соответствии с ГОСТ 7566, содержащим:

• обозначение настоящего стандарта;
• обозначение стандарта на основу;
• номер плавки (для предприятий полного металлургического цикла);
• номер партии и (или) идентификационный номер рулона (ID-номер);

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

- номер позиции;

• класс металлического покрытия (если применимо);
• вид основы;
• класс полимерного покрытия;
• вид кромки;
• марку проката/стали;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

• тип покрытия;
• фактуру поверхности;

(введено Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

• признак наличия рисунка (при применении);

(введено Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

• стойкость покрытия к воздействию климатических факторов внешней среды по 5.19 (при применении);

(введено Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

• цвет полимерного покрытия лицевой стороны;
• цвет полимерного покрытия обратной стороны (при применении);

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

• точность изготовления основы (при применении);

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

• размеры;
• массу брутто/нетто;
• прочность покрытия: при изгибе, при растяжении по Эриксену, при обратном ударе;
• толщину полимерного покрытия лицевой стороны;
• толщину полимерного покрытия обратной стороны;
• блеск покрытия;
• цветовое различие покрытия (\Delta E) в сравнении с эталоном;
• твердость покрытия по карандашу;

- адгезию покрытия лицевой стороны проката.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

По согласованию с заказчиком в документ о качестве включают:

• длину полосы в метрах (факультативно, приборным или расчетным методом);
• механические свойства основы;
• химический состав стальной основы;
• координаты цвета L*, a*, b*;
• другие согласованные характеристики проката.

6.3 Для контроля соответствия проката с полимерным покрытием требованиям настоящего стандарта от партии отбирают одну пачку или один рулон.

6.4 При обнаружении дефектов количество не соответствующей требованиям продукции округляют до стандартной величины изделия (2 м длины) в большую сторону.

7 Методы испытаний

7.1 Геометрические размеры основы измеряют:

• толщину — на расстоянии не менее 20 мм от кромки и не менее 2 м от конца рулона;
• ширину — на расстоянии не менее 2 м от конца рулона;
• серповидность и отклонение от плоскостности — по ГОСТ 26877.

Телескопичность рулонов проката с покрытием определяют по ГОСТ 26877.

7.2 Испытания основы проводит изготовитель до нанесения полимерного покрытия.

7.3 Контроль внешнего вида поверхности полимерного покрытия и кромок проводят без применения увеличительных приборов. Внешний вид поверхности полимерного покрытия не оценивается на наружном витке рулона.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

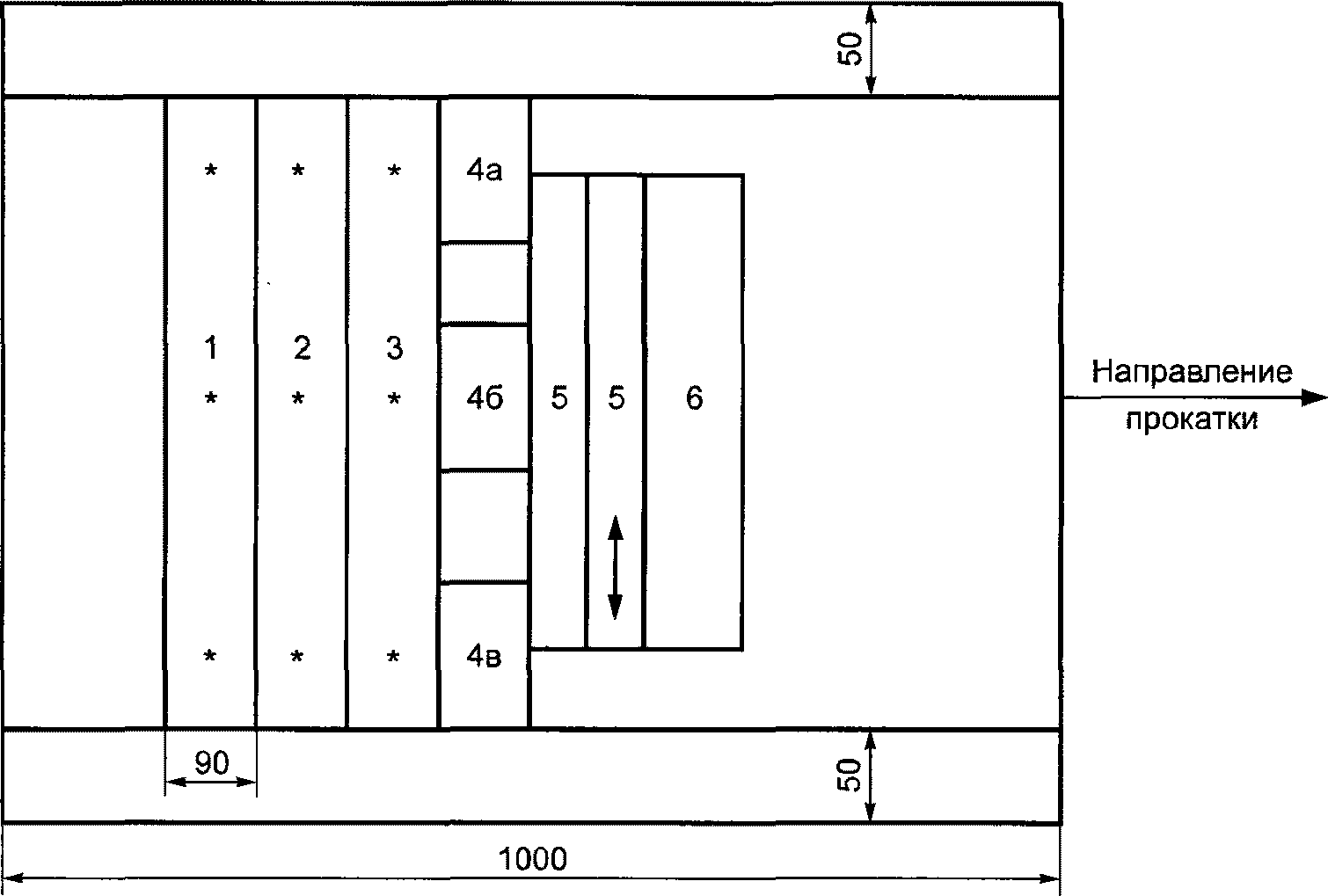

7.4 Для проведения испытаний отбирают один лист от контрольной пачки и один отрезок длиной 1 м от конца или начала контрольного рулона. Отбор образцов (проб) от листа или отрезка — в соответствии с приложением Л.

Контроль ленты у изготовителя может осуществляться на образцах, вырезанных из рулона до его роспуска.

7.5 Метод измерения толщины полимерного покрытия приведен в приложении М. Допускается применение других методов измерения толщины полимерного покрытия, обеспечивающих необходимую точность.

7.6 Для определения адгезии полимерного покрытия применяют метод решетчатых надрезов после вытяжки по Эриксену в соответствии с Б.1 приложения Б.

По согласованию изготовителя с заказчиком допускается применять метод определения адгезии полимерного покрытия при Т-изгибе на 180°, приведенный в Б.2 приложения Б.

(п. 7.6 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

7.7 Метод определения прочности полимерного покрытия при обратном ударе приведен в приложении В.

7.8 Метод определения прочности полимерного покрытия при растяжении по Эриксену приведен в приложении Г.

7.9 Метод определения прочности полимерного покрытия при изгибе (Т-изгиб) приведен в приложении Д.

7.10 Метод измерения твердости полимерного покрытия (по карандашу) приведен в приложении Е.

7.11 Метод измерения цветового различия материалов с полимерным покрытием приведен в приложении Ж.

7.11.1 Визуальное сравнение цветовых различий проводят по стандарту [1].

7.12 Метод измерения блеска полимерного покрытия приведен в приложении И.

7.13 Метод определения стойкости полимерного покрытия к растворителям (испытание на истирание) приведен в приложении К.

7.14 По согласованию между изготовителем и заказчиком допускается применение других методов испытаний качества полимерного покрытия. При разногласиях в оценке качества проката применяют методы контроля, предусмотренные настоящим стандартом.

8 Упаковка, маркировка, транспортирование и хранение

8.1 Упаковка, маркировка, транспортирование и хранение — по ГОСТ 7566 со следующими дополнениями.

8.1.1 Упаковка проката с полимерным покрытием должна предохранять от попадания влаги на торцы пачек и рулонов и в межвитковое пространство рулонов, а также предохранять рулоны и пачки от механических повреждений при их транспортировании.

8.1.2 Каждый рулон (пачку) снабжают ярлыками или этикетками (не менее чем тремя). Два ярлыка/этикетки должны быть приклеены на верхнем листе упаковки (наружный диаметр и торец), не менее одного(ой) — под упаковкой на внутреннем диаметре рулона или картонной втулке. Допускается вместо торца на верхнем листе упаковки приклеивать ярлык/этикетку во внутреннем отверстии рулона поверх упаковки.

По согласованию с заказчиком допускаются другие схемы упаковывания и маркировки.

Маркировка, наносимая на ярлык/этикетку, должна содержать:

• наименование и (или) товарный знак изготовителя;

- обозначение настоящего стандарта;

• номер партии и (или) идентификационный номер рулона (ID-номер);

- марку проката/стали;

• номинальную толщину полимерного покрытия;
• тип и класс полимерного покрытия;
• цвет полимерного покрытия;
• длину полосы в рулоне в метрах (по согласованию с заказчиком) или количество листов в пачке;
• массу нетто (фактическую) пачки, рулона и стопы рулонов.

(п. 8.1.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

8.1.3 На обратную сторону рулонного проката с односторонним полимерным покрытием наносят пошаговую маркировку с обязательным указанием:

• наименования и (или) товарного знака изготовителя;
• обозначения настоящего стандарта;
• номера партии и (или) идентификационный номер рулона (ID-номер);
• номинальной толщины проката;

- вида металлической основы и класса металлического покрытия (при применении);

• типа и номинальной толщины полимерного покрытия.

Примечание — Требования к маркировке номинальной толщины проката, вида металлической основы и класса металлического покрытия, типа и номинальной толщины полимерного покрытия факультативны до 01.07.2024 г.

Допускается включение в маркировку дополнительных параметров (с согласованием содержания маркировки), в том числе стойкость покрытия к воздействию климатических факторов внешней среды по 5.19 <1>.

<1> В Российской Федерации для проката с двусторонним лицевым покрытием срок службы в зависимости от степени агрессивности среды по СП 28.13330.2017 «Защита строительных конструкций от коррозии» указывают через дробь для каждого покрытия, для проката с односторонним лицевым покрытием (для покрытия обратной стороны) указывают — НС.

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Шаг маркировки — не более 3 м.

Требование по обязательной маркировке не распространяется на прокат шириной менее 700 мм.

На прокат с двусторонним покрытием маркировку наносят по согласованию с заказчиком.

(п. 8.1.3 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

8.1.4 По согласованию изготовителя с заказчиком внутреннюю часть рулона защищают цельной картонной втулкой толщиной не менее 5 мм, плотно прилегающей к внутренним виткам рулона. Намотку рулона осуществляют непосредственно на втулку. При отсутствии технической возможности намотки рулона непосредственно на втулку допускается устанавливать втулку после производства рулона. Внешний диаметр цельной или разрезной втулки должен быть равен внутреннему диаметру рулона с зазором не более 8 мм.

8.1.5 Рулоны проката с полимерным покрытием должны быть прочно обвязаны. Количество обвязок должно соответствовать требованиям ГОСТ 7566. Для обвязки применяют металлическую ленту толщиной 0,8 — 2,0 мм, шириной от 30 до 40 мм по ГОСТ 3560 или другим нормативным документам. По согласованию изготовителя с заказчиком допускается использование других материалов для обвязки, обеспечивающих сохранность и безопасность при проведении погрузочно-разгрузочных работ.

8.1.6 Прокат транспортируют всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на конкретном виде транспорта.

8.1.7 Прокат с полимерным покрытием должен храниться в условиях, соответствующих требованиям ГОСТ 15150 для условий хранения в неотапливаемых помещениях (Ж3) в один ярус.

8.1.8 Изготовление изделий из проката с лакокрасочным покрытием осуществляют при температуре металла не ниже плюс 15 °C, с пластизолевым покрытием — при температуре не ниже плюс 10 °C.

8.1.9 Рекомендуемый срок хранения проката с полимерным покрытием до его переработки у заказчика не должен превышать 6 месяцев с даты отгрузки.

9 Требования безопасности

9.1 Требования безопасности к прокату с полимерным покрытием и процессам его производства, переработки, транспортирования и хранения регулируются соответствующими законодательными и нормативными актами государств, принявших настоящий стандарт.

10 Гарантии изготовителя

10.1 Изготовитель гарантирует соответствие проката с полимерным покрытием требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.

10.2 Максимальный срок предъявления претензий по показателям качества полимерных покрытий, указанных в 5.12, и дефектам, связанным с отслоением и коррозией, — 6 месяцев с момента отгрузки проката с полимерным покрытием изготовителем.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

10.3 Максимальный срок предъявления претензий по толщине, ширине, плоскостности, толщине полимерного покрытия, перегибам листов и другим показателям, не связанным с показателями качества полимерного покрытия, указанными в п. 5.12, отслоением и коррозией, — 12 месяцев с момента отгрузки проката с полимерным покрытием заказчику.

А.1 Перечень характеристик проката с полимерным покрытием, используемых при оформлении заказа:

• вид проката (лист, рулон, резаная лента);
• вид металлической основы (ХК, Ц, ЖЦ, ЦА, ЦАМ, АЦ);

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

• класс металлического покрытия (60, 80, 100, 120 и т.д.) по ГОСТ 14918 (при применении);

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

• тип полимерного покрытия на лицевой/обратной стороне (ПЭ/ПЭ, ПЭ/ЭП, ПУ/ПУ и другие варианты из перечня, приведенного в таблице 1);
• номинальная толщина полимерного покрытия на лицевой/обратной стороне (30/15, 35/35, 150/25 и т.д.) выбирается из диапазона толщин, приведенного в таблице 1;
• количество сторон с полимерным покрытием лицевой стороны (I, II);
• класс внешнего вида поверхности дву-, многослойного полимерного покрытия на лицевой стороне (0, 1, 2);
• фактура поверхности полимерного покрытия на лицевой стороне (Г, Т, С, ТС);
• наличие рисунка на внешнем слое или одном из слоев полимерного покрытия, в том числе нанесенного методом печати (РП);

(введено Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

• цвет полимерного покрытия лицевой стороны/цвет полимерного покрытия обратной стороны;
• номинальный размер проката, мм (лист — 0,5 x 1000 x 2000 и т.д., рулон — 0,7 x 1250 и т.д., лента — 0,5 x 100 и т.д.);
• точность изготовления основы по толщине и ширине — в соответствии с классификацией, установленной в стандартах на холоднокатаную и горячеоцинкованную основу (при применении);
• точность изготовления проката с полимерным покрытием по длине (АД, ВД);

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

• марка проката стали: 01-07, 220, 250, 280, 320, 350 и т.д. по ГОСТ 14918 и по нормативным документам государств, проголосовавших за принятие настоящего стандарта, 08пс, 08ю и др. по ГОСТ 9045;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

При отсутствии в заказе какого-либо из параметров его выбирает изготовитель.

Допускается в обозначении готового проката использовать сокращенные обозначения типа полимерного покрытия по стандарту [1].

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

А.2 Примеры условных обозначений проката с полимерным покрытием

А.2.1 Лист холоднокатаный горячеоцинкованный (Ц), класса покрытия 225 с полиуретановым (ПУ/ПУ) полимерным покрытием на лицевой и обратной сторонах, номинальной толщиной покрытия на лицевой и обратной сторонах 35 мкм (35/35), двусторонним лицевым покрытием (II), с классом внешнего вида поверхности (1), с фактурой поверхности (Т), с цветом лицевой стороны RAL8017 и цветом обратной стороны RAL9003, номинальными размерами проката 0,50 x 1000 x 2000 мм, повышенной точности изготовления по толщине (АТ), нормальной точности изготовления по ширине (БШ), высокой точности изготовления по длине (ВД), нормальной плоскостности (ПН), с обрезной кромкой (О), из проката марки 04 по ГОСТ 14918-2020, ГОСТ 34180-2017:

Лист Ц — 225 + ПУ/ПУ — 35/35 — II — 1 - Т — RAL8017/RAL9003 — 0,50x1000x2000 — АТ — БШ — ВД — ПН — О - 04 ГОСТ 14918-2020 ГОСТ 34180-2017

(п. А.2.1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

А.2.2 Рулон холоднокатаный (ХК) с полиэфирным (ПЭ/ПЭ) полимерным покрытием на лицевой и обратной сторонах, номинальной толщиной на лицевой стороне 30 мкм и обратной стороне 20 мкм (30/20), двусторонним лицевым покрытием (II), с классом внешнего вида поверхности (2), с фактурой поверхности (Г), с цветом лицевой стороны RAL6005 и цветом обратной стороны RAL7004, номинальными размерами проката 0,70 x 1250 мм, нормальной точности изготовления (Б), с необрезной кромкой (НО) по ГОСТ 19904-90, из стали марки 08пс по ГОСТ 9045-93, ГОСТ 34180-2017:

Рулон ХК + ПЭ/ПЭ — 30/20 — II — 2 - Г — RAL6005/RAL7004 — 0,70x1250 — Б - НО ГОСТ 1990-90 — 08пс ГОСТ 9045-93 ГОСТ 34180-2017

(п. А.2.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

А.2.3 Рулон холоднокатаный с горячим цинкалюминиевым покрытием (ЦА), класса покрытия 180, с полиэфирным/эпоксидным (ПЭ/ЭП) полимерным покрытием на лицевой и обратной сторонах, номинальной толщиной на лицевой стороне 25 мкм и обратной стороне 16 мкм (25/16), односторонним лицевым покрытием (I), с классом внешнего вида поверхности (1), с фактурой поверхности (ТС), с цветом лицевой стороны RAL9010, номинальными размерами проката 0,80 x 1200 мм, повышенной точности изготовления (А), с обрезной кромкой (О), из стали марки 220 по ГОСТ 14918-2020, ГОСТ 34180-2017:

Рулон ЦА — 180 + ПЭ/ЭП — 25/16 — I - 1 — ТС — RAL9010/GRAY — 0,8x1200 — А - О — 220 ГОСТ 14918-2020 ГОСТ 34180-2017

(п. А.2.3 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

А.2.4 Лента резаная в рулоне холоднокатаная горячеоцинкованная (Ц), класса покрытия 200, с поливинилденфторидным (ПВДФ/ПВДФ) полимерным покрытием на лицевой и обратной сторонах, номинальной толщиной на лицевой и обратной сторонах 25 мкм (25/25), двусторонним лицевым покрытием (II), с классом внешнего вида поверхности (2), с фактурой поверхности (С), с цветом лицевой стороны RAL9010 и цветом обратной стороны RAL9010, номинальными размерами ленты 0,50 x 100 мм, нормальной точности изготовления (Б), из стали марки 02 по ГОСТ 14918-2020, ГОСТ 34180-2017:

Лента Ц — 200 + ПВДФ/ПВДФ — 25/25 — II — 2 - С — RAL9010/RAL9010 — 0,50x100 — Б - 02 ГОСТ 14918-2020 ГОСТ 34180-2017.

(п. А.2.4 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Приложение Б (обязательное)

МЕТОДЫ ОПРЕДЕЛЕНИЯ АДГЕЗИИ ПОЛИМЕРНОГО ПОКРЫТИЯ

(приложение Б в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Б.1 Метод определения адгезии полимерного покрытия после вытяжки

Б.1.1 Назначение

Метод основан на оценке стойкости полимерного покрытия к отслаиванию после вытяжки сферическим пуансоном с предварительно нанесенным решетчатым надрезом.

Б.1.2 Аппаратура

Испытательная машина на выдавливание с внутренним диаметром матрицы (27,00 +/- 0,05) мм и диаметром сферического наконечника — пуансона (20,00 +/- 0,05) мм.

Режущий инструмент в соответствии с требованиями ГОСТ 31149 или иной режущий инструмент с жестким лезвием с V-образной режущей кромкой и толщиной не более 0,5 мм.

Волосяная мягкая кисть.

Прозрачная липкая лента (канцелярская) с адгезионной прочностью от 3,6 до 4,4 Н/см.

Металлическая линейка любого типа длиной не менее 150 мм с ценой деления 1 мм.

Психрометр любого типа, обеспечивающий измерение относительной влажности от 10% до 100% с погрешностью не более 10%.

Термометр, обеспечивающий измерение температуры в помещении от 0 °C до 100 °C, с ценой деления не более 1 °C.

Секундомер.

Лупа любого типа с десятикратным увеличением.

Б.1.3 Условия проведения испытаний

Испытания проводят при температуре и влажности окружающей среды. Для более точных измерений и при возникновении разногласий температура должна быть (23 +/- 2) °C, а относительная влажность — (50 +/- 5)%.

Б.1.4 Подготовка к испытаниям

Испытательную машину настраивают в соответствии с документацией (техническое описание, инструкция по эксплуатации и др.).

Б.1.5 Порядок проведения испытаний

Б.1.5.1 На поверхность пробы в местах испытания (см. приложение Л) наносят надрезы на полимерное покрытие.

Б.1.5.2 Расстояние между надрезами в каждом направлении должно быть одинаковым и зависеть от толщины полимерного покрытия (см. таблицу Б.1).

Таблица Б.1

Б.1.5.3 Помещают испытательный образец на твердую ровную поверхность с целью предотвращения деформации образца во время испытания.

Б.1.5.4 Выполняют параллельные надрезы режущим инструментом. Затем выполняют параллельные надрезы перпендикулярно к первоначальным надрезам таким образом, чтобы образовалась решетка. Режущий инструмент необходимо держать перпендикулярно к поверхности образца, движения должны быть равномерными. Все надрезы должны доходить до основы образца (металл, цинковое покрытие).

Б.1.5.5 Для проката с пластизолевым покрытием делают по два параллельных надреза перпендикулярно друг к другу. Размер полученного квадрата должен быть (5 +/- 1) мм.

Б.1.5.6 Поверхность покрытия в месте решетки осторожно очищают кистью.

Б.1.5.7 Пробу закрепляют зажимным устройством между прижимом и матрицей покрытием вверх. Пробу центрируют так, чтобы средняя ось пуансона пересекала пробу в центре решетки.

Б.1.5.8 При испытании лицевой стороны вдавливают сферическую вершину пуансона в испытуемую пробу на глубину 6 мм, а при испытании обратной стороны — на глубину 4 мм.

Б.1.5.9 Равномерно разматывают рулон липкой ленты и отрезают кусок длиной примерно 75 мм.

Б.1.5.10 Накладывают середину липкой ленты на решетку параллельно одному направлению надрезов и пальцами прижимают липкую ленту, выходя за решетку не менее чем на 20 мм.

Б.1.5.11 Плотно разглаживают кончиками пальцев липкую ленту к решетке, оставляя один конец полоски неприклеенным.

Б.1.5.12 Через 1 мин после приклеивания липкой ленты ее равномерно удаляют, удерживая за свободный конец, в течение 0,5 — 1 с под острым углом к испытуемой пробе.

Б.1.6.1 Оценку результатов испытаний проводят сразу после удаления липкой ленты. Осматривают площадь с надрезами или липкую ленту при хорошем освещении без помощи приборов или с лупой (по договоренности с заказчиком).

Б.1.6.2 Результат выражают в процентах отслоения полимерного покрытия, оставшегося на липкой ленте.

Б.1.6.3 При несоответствии результатов требованиям настоящего стандарта определение адгезии повторяют на удвоенном количестве испытуемых проб.

Б.2 Метод определения адгезии полимерного покрытия при изгибе на 180°

Б.2.1 Назначение

Метод основан на оценке стойкости полимерного покрытия к отслаиванию при изгибе на 180°.

Б.2.2 Аппаратура

Слесарные тиски с гладкими захватами любого типа.

Прозрачная липкая лента (канцелярская) с адгезионной прочностью от 3,6 до 4,4 Н/см.

Психрометр любого типа, обеспечивающий измерение относительной влажности от 10% до 100% с погрешностью не более 10%.

Термометр, обеспечивающий измерение температуры в помещении от 0 °C до 100 °C, с ценой деления не более 1 °C.

Секундомер.

Б.2.3 Условия проведения испытаний

Испытания проводят при температуре и влажности окружающей среды. Для более точных измерений и при возникновении разногласий температура должна быть (23 +/- 2) °C, а относительная влажность — (50 +/- 5)%.

Б.2.4 Порядок проведения испытаний

Б.2.4.1 Испытуемый образец загибают на 90° таким образом, чтобы испытуемое покрытие находилось с внешней стороны.

Б.2.4.2 Испытуемый образец зажимают в тисках, получив при этом изгиб, равный 180°, который соответствует значению 0Т-изгиба. Внутренние поверхности испытуемого образца должны плотно прилегать друг к другу.

Б.2.4.3 Отрезают два полных витка от рулона липкой ленты. Равномерно разматывают рулон липкой ленты и отрезают кусок длиной приблизительно 75 мм.

Б.2.4.4 Накладывают центр липкой ленты вдоль длины изгиба, плотно прижимают и разглаживают ленту пальцами для обеспечения надлежащего контакта с покрытием. Цвет покрытия, видимый через ленту, является признаком надлежащего контакта.

Б.2.4.5 Через 1 мин после приклеивания липкой ленты ее равномерно удаляют, удерживая за свободный конец, в течение 0,5 — 1 с.

Б.2.5 Обработка результатов испытаний

Б.2.5.1 Оценку результатов испытаний проводят сразу после удаления липкой ленты. Осматривают липкую ленту при хорошем освещении без помощи приборов.

Б.2.5.2 Результат испытаний признается соответствующим требованиям настоящего стандарта при отсутствии отслоения полимерного покрытия, оставшегося на липкой ленте (0Т).

Б.2.5.3 При несоответствии результатов испытаний требованиям настоящего стандарта определение адгезии повторяют на удвоенном количестве испытуемых образцов.

Приложение В (обязательное)

МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ ПОЛИМЕРНОГО ПОКРЫТИЯ ПРИ ОБРАТНОМ УДАРЕ

В.1 Назначение

Метод определения прочности полимерного покрытия при обратном ударе основан на определении энергии, при которой груз определенной массы, падая с определенной высоты, не вызывает видимых механических повреждений (растрескиваний и/или отслаиваний) поверхности испытуемой пробы с полимерным покрытием.

Прочность полимерного покрытия при обратном ударе определяется и выражается в джоулях (Дж).

В.2 Аппаратура

Испытательный прибор с падающим грузом.

Два груза массой по (1000,0 +/- 1) г каждый.

Боек с диаметром шарика (20,0 +/- 0,3) мм.

Наковальня диаметром отверстия (27,0 +/- 0,3) мм.

Лупа любого типа с десятикратным увеличением.

Психрометр любого типа, обеспечивающий измерение относительной влажности от 10% до 100% с погрешностью не более 10%.

Термометр, обеспечивающий измерение температуры в помещении от 0 °C до 100 °C, с ценой деления не более 1 °C.

В.3 Условия проведения испытаний

Испытания проводят при температуре и влажности окружающей среды. Для более точных измерений и в случае спорной ситуации температура должна быть (23 +/- 2) °C, а относительная влажность — (50 +/- 5)%.

В.4 Подготовка к выполнению измерений

Испытательный прибор настраивают в соответствии с документацией (техническое описание, инструкция по эксплуатации и др.).

В.5 Порядок выполнения измерений

В.5.1 Испытание при заданном значении прочности

В.5.1.1 Ограничитель устанавливают на высоту, соответствующую значению прочности при обратном ударе, указанному в нормативном документе.

В.5.1.2 Заданное значение прочности полимерного покрытия рассчитывают по формуле

X = 0,1mH, (В.1)

где X — заданное значение прочности, Дж;

m — масса груза, кг;

H — высота падения груза, см.

В.5.1.3 Испытуемую пробу располагают на плите основания лицевым покрытием вниз (обратный удар).

В.5.1.4 Груз поднимают по направляющей трубе на высоту, зафиксированную ограничителем, и отпускают его.

В.5.1.5 Испытуемую пробу извлекают из прибора и рассматривают под лупой зону деформации лицевого покрытия.

В.5.2 Испытание для определения максимального значения прочности при обратном ударе

В.5.2.1 Ограничитель устанавливают на высоту, при которой не ожидаются механические повреждения.

В.5.2.2 Испытания проводят согласно В.5.1.3 - В.5.1.5.

В.5.2.3 Если на поверхности нет механических повреждений, то необходимо повторить испытание, увеличивая высоту падения груза до тех пор, пока не появятся трещины и/или отслаивания полимерного покрытия.

В.6 Обработка результатов измерений

В.6.1 Прочность при обратном ударе полимерного покрытия выражают числовым значением прочности, при котором не наблюдается видимых механических повреждений (растрескиваний и/или отслаиваний) на поверхности испытуемой пробы.

В.6.2 За результат прочности при обратном ударе принимают наименьшее значение трех параллельных определений (см. приложение Л).

В.6.3 При несоответствии результатов требованиям настоящего стандарта испытания повторяют на удвоенном количестве испытуемых проб и за окончательный результат принимают наименьшее значение, полученное из шести определений.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Приложение Г (обязательное)

МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ ПОЛИМЕРНОГО ПОКРЫТИЯ ПРИ РАСТЯЖЕНИИ ПО ЭРИКСЕНУ

Г.1 Назначение

Метод основан на определении стойкости к механическим повреждениям (растрескиванию и/или отслаиванию) полимерного покрытия при растяжении по Эриксену.

Прочность полимерного покрытия при растяжении по Эриксену определяют и выражают в миллиметрах (мм).

Г.2 Аппаратура

Испытательная машина на выдавливание с внутренним диаметром матрицы (27,00 +/- 0,05) мм и диаметром сферического наконечника пуансона (20,00 +/- 0,05) мм.

Психрометр любого типа, обеспечивающий измерение относительной влажности от 10% до 100% с погрешностью не более 10%.

Термометр, обеспечивающий измерение температуры в помещении от 0 °C до 100 °C, с ценой деления не более 1 °C.

Лупа любого типа с увеличением 10х.

Г.3 Условия проведения испытаний

Испытания проводят при температуре и влажности окружающей среды. Для более точных измерений, в случае спорной ситуации, температура должна быть (23 +/- 2) °C, а относительная влажность — (50 +/- 5)%.

Г.4 Подготовка к испытаниям

Прибор подготавливают в соответствии с документацией (техническое описание, инструкция по эксплуатации и др.).

Г.5 Порядок проведения испытаний

Г.5.1 Испытания при заданном значении прочности покрытия

Г.5.1.1 Испытуемую пробу закрепляют зажимным устройством между прижимом и матрицей покрытием вверх. Пробу следует отцентрировать так, чтобы средняя ось пуансона пересекала пробу в месте проведения испытаний (см. приложение Л).

Г.5.1.2 Сферическую вершину пуансона вдавливают в пробу на заданное значение прочности, указанное в нормативном документе.

Г.5.1.3 Испытуемую пробу извлекают из прибора и оценивают под лупой зону деформации покрытия.

Г.5.2 Испытания для определения максимального значения прочности покрытия

Г.5.2.1 Испытание проводят аналогично Г.5.1, увеличивая глубину вдавливания.

Г.5.2.2 Оценивают зону деформации после каждого увеличения глубины вдавливания до появления первой трещины на поверхности покрытия и/или начала отслаивания покрытия.

Г.6 Обработка результатов испытаний

Г.6.1 Прочность полимерного покрытия при растяжении по Эриксену выражают числовым значением, при котором не наблюдается видимых механических повреждений (растрескиваний и/или отслаиваний) на поверхности испытуемой пробы.

Г.6.2 За результат прочности при растяжении по Эриксену принимают наименьшее значение трех параллельных определений (см. приложение Л).

Г.6.3 При несоответствии результатов требованиям настоящего стандарта испытания повторяют на удвоенном количестве испытуемых проб и за окончательный результат принимают наименьшее значение, полученное из шести определений.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Приложение Д

Д.1 Назначение

Сущность метода заключается в определении минимального числа значения толщины, на которые изгибается испытуемая проба с полимерным покрытием без механического повреждения (отслоений и/или растрескиваний) полимерного покрытия.

Д.2 Аппаратура

Слесарные тиски с гладкими захватами любого типа.

Психрометр любого типа, обеспечивающий измерение относительной влажности от 10% до 100% с погрешностью не более 10%.

Термометр, обеспечивающий измерение температуры в помещении от 0 °C до 100 °C, с ценой деления не более 1 °C.

Лупа любого типа с увеличением 10х.

Д.3 Условия проведения испытаний

Испытания проводят при температуре и влажности окружающей среды. Для более точных измерений, в случае спорной ситуации, температура должна быть (23 +/- 2) °C, а относительная влажность — (50 +/- 5)%.

Д.4 Порядок проведения испытаний

Д.4.1 Испытуемую пробу загибают на 90° таким образом, чтобы испытуемое покрытие находилось с внешней стороны.

Д.4.2 Зажимают в тисках, получив при этом изгиб, равный 180°, который соответствует значению 0Т-изгиба. Внутренние поверхности испытуемого образца должны плотно прилегать друг к другу.

Д.4.3 Испытуемую пробу извлекают из тисков и сразу осматривают под лупой зону изгиба на наличие трещин.

Д.4.4 При наличии трещин и/или отслаиваний испытания продолжают, изогнув свободный конец вокруг первого изгиба (0Т-изгиб) на 180° и зажимают в тисках, получив при этом 0,5Т-изгиб. Последующий изгиб должен плотно прилегать к предыдущему.

Расположение испытуемой пробы в захватах тисков представлено на рисунке Д.1.

Д.4.5 Испытуемую пробу извлекают из тисков и сразу осматривают под лупой зону изгиба на наличие трещин, за исключением 5 мм с каждого края.

Д.4.6 При наличии трещин и/или отслаиваний повторяют процедуру изгиба, согласно Д.4.4 - Д.4.5, получив соответственно 1Т-изгиб, 1,5Т-изгиб, 2Т-изгиб (см. рисунок Д.1) и т.д., пока не исчезнут трещины и/или отслаивания.

Рисунок Д.1 — Схема измерения прочности полимерного покрытия при изгибе

Д.4.7 Допускается производить изгиб через оправку с использованием специального приспособления и оправок соответствующего диаметра.

Диаметр оправки D рассчитывают по формуле

D = 2NT, (Д.1)

где T — толщина полосы с покрытием, мм;

N — значение прочности при изгибе.

Пример выбора толщины оправки: для проката толщиной T = 0,5 мм, для изгиба на 1,5Т используют оправку диаметром 2·1,5·0,5 = 1,5 мм.

Д.5 Обработка результатов

Д.5.1 Прочность полимерного покрытия при изгибе (Т-изгиб) выражают значением минимального Т-изгиба (0Т; 0,5Т; 1Т, 1,5Т, 2Т и т.д.), при котором не происходит растрескивание полимерного покрытия.

Д.5.2 За результат прочности полимерного покрытия при изгибе принимают наибольшее значение двух параллельных определений (см. приложение Л).

Д.5.3 При несоответствии результатов требованиям настоящего стандарта испытания повторяют на удвоенном количестве испытуемых проб, и за окончательный результат принимают наибольшее значение, полученное по четырем пробам.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Приложение Е (обязательное)

МЕТОД ИЗМЕРЕНИЯ ТВЕРДОСТИ ПОЛИМЕРНОГО ПОКРЫТИЯ (ПО КАРАНДАШУ)

Е.1 Назначение

Метод основан на механическом повреждении полимерного покрытия карандашами различной степени твердости.

Е.2 Аппаратура

Прибор для определения твердости полимерного покрытия, создающий усилие на грифель карандаша (7,5 +/- 0,1) Н по по стандарту [2]. Угол наклона карандаша должен составлять 45°.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Набор карандашей KOH-I-NOOR типа 1500 или подобных с твердостью по шкале: 6B-5B-4B-3B-B-HB-F-H-2H-3H-4H-5H-6H.

Психрометр любого типа, обеспечивающий измерение относительной влажности от 10% до 100% с погрешностью не более 10%.

Термометр, обеспечивающий измерение температуры в помещении от 0 °C до 100 °C, с ценой деления не более 1 °C.

Металлическая линейка любого типа длиной не менее 150 мм, с ценой деления 1 мм.

Абразивная (наждачная) бумага с мелким зерном № 400 или любая другая, имеющая аналогичные технические характеристики.

Ластик.

Испытания проводят при температуре и влажности окружающей среды. Для более точных измерений и в случае спорной ситуации температура должна быть (23 +/- 2) °C, относительная влажность — (50 +/- 5)%.

Е.4.1 При использовании деревянных карандашей затачивают карандаш с помощью механической точилки или канцелярского ножа, оставив неповрежденным гладкий столбик грифеля длиной 5 — 6 мм. Грифель должен быть цилиндрической формы.

Е.4.2 Грифель карандаша отшлифовывают, удерживая его под углом 90° к наждачной бумаге, до получения гладкого круглого сечения без кромок и насечек по краям. Эту операцию повторяют перед каждым использованием карандаша.

Е.4.3 Прибор настраивают в соответствии с документацией (техническое описание, инструкция по эксплуатации и др.).

Е.5 Порядок проведения испытаний

Е.5.1 Испытание при заданном значении твердости по карандашу

Е.5.1.1 Испытуемую пробу помещают на ровную горизонтальную поверхность.

Е.5.1.2 Карандаш с заданным значением твердости вставляют в отверстие прибора так, чтобы грифель касался покрытия.

Е.5.1.3 Берут прибор и продвигают по поверхности испытуемой пробы в направлении «от себя», прочертив карандашом линию длиной не менее 7 мм.

Е.5.1.4 Затем удаляют след карандаша при помощи ластика и визуально проверяют поверхность на наличие повреждений.

Е.5.2 Испытание для определения максимального значения твердости по карандашу

Е.5.2.1 Если нарушение покрытия по Е.5.1 не обнаружено, проводят испытание с карандашом большей твердости до получения повреждения.

Е.6 Обработка результатов измерений

Е.6.1 Твердость полимерного покрытия по карандашу по Е.5.1 выражают номером заданного значения твердости, если грифель карандаша не удаляет покрытие на отрезке более 3 мм до металлической основы.

Если грифель карандаша удаляет покрытие на отрезке длиной более 3 мм, то твердость выражают номером меньшего значения твердости.

Е.6.2 Твердость полимерного покрытия по карандашу по Е.5.2 выражают номером самого твердого грифеля карандаша, не удаляющего покрытие на отрезке длиной более 3 мм.

Е.6.3 За твердость полимерного покрытия по карандашу принимают наименьшее значение трех параллельных определений.

Е.6.4 При несоответствии результатов требованиям настоящего стандарта испытание повторяют на удвоенном количестве испытуемых проб и за окончательный результат принимают наименьшее значение из шести определений.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Приложение Ж (обязательное)

МЕТОД ИЗМЕРЕНИЯ ЦВЕТОВОГО РАЗЛИЧИЯ МАТЕРИАЛОВ С ПОЛИМЕРНЫМ ПОКРЫТИЕМ

Ж.1 Назначение

Настоящий метод неприменим для образцов, проявляющих флюоресценцию, многоцветных (с рисунком, муаровое и др.), металликов, перламутровых.

Ж.2 Средства измерений, вспомогательные устройства, материалы

Спектроколориметр, имеющий технические и метрологические характеристики:

- геометрия освещения/наблюдения D/8;

- стандартный колориметрический наблюдатель 10°;

- стандартная колориметрическая система Lab;*

- формула расчета цветового различия: CIE76, \Delta E_{\text{смс}} (I = 1, c = 1), CIEDE2000;

- диаметр измерительной апертуры не менее 8 мм;

- источник света D65.

Комплект эталонных отражающих образцов цвета (эталонного образца предприятия, каталога RAL 840 HR или другого каталога, отличного от RAL), применяющийся при данном методе измерения цветового различия и соответствующий данному типу прибора.

Термометр, обеспечивающий измерение температуры в помещении от 0 °C до 100 °C, с ценой деления не более 1 °C.

Психрометр любого типа, обеспечивающий измерение относительной влажности от 10% до 100% с погрешностью не более 10%.

Ж.3 Условия проведения испытаний

Испытания проводят при температуре и влажности окружающей среды. Для более точных измерений в случае спорной ситуации температура должна быть (23 +/- 2) °C, а относительная влажность — (50 +/- 5)%.

Ж.4 Подготовка к выполнению измерений

Ж.4.1 Размеры образцов для измерения цветового различия должны быть не менее 50 x 50 мм. Поверхность образцов должна быть плоской, без механических повреждений, загрязнений.

Ж.5 Метод измерения

Настоящий метод измерения цветового различия материалов с полимерным покрытием основан на измерении цветовых координат L*, a*, b* эталонного и испытуемого образцов и последующем расчете цветового различия при использовании данных координат цвета.

Проводят калибровку прибора в соответствии с инструкцией по эксплуатации.

Для гладких покрытий выбирают режим с включенной зеркальной составляющей (SPIN, SCI), если иное не согласовано при оформлении заказа.

Измерения эталонного образца проводят не менее трех раз. Измерения испытуемого образца проводят не менее трех раз. Цветовое различие рассчитывают программным обеспечением (ПО) спектроколориметра автоматически.

В качестве арбитражной применяют систему Lab*.

Ж.7 Обработка результатов измерений

За результат измерений принимают среднеарифметическое значение параллельных измерений в трех точках образца. Результаты измерений цветового различия материалов с полимерным покрытием определяют с точностью до сотых долей.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

В случае отсутствия в ПО расчета цветового различия \Delta E определяют по формуле

\Delta E = \sqrt{(L_{2}^{*} - L_{1}^{*})^{2} + (a_{2}^{*} - a_{1}^{*})^{2} + (b_{2}^{*} - b_{1}^{*})^{2}} , (Ж.1)

При несоответствии результатов требованиям настоящего стандарта испытания повторяют на удвоенном количестве испытуемых проб и за окончательный результат принимают наибольшее значение.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Приложение И (обязательное)

МЕТОД ИЗМЕРЕНИЯ БЛЕСКА ПОЛИМЕРНОГО ПОКРЫТИЯ

И.1 Назначение

Сущность метода заключается в измерении тока, возбуждаемого в фотоприемнике прибора под действием светового потока, отраженного от поверхности испытуемого покрытия.

И.2 Аппаратура

Блескомер с техническими и метрологическими характеристиками:

• диапазон измерений 2 — 100 единиц блеска;
• геометрия освещения/наблюдения 20°/20°, 60°/60°, 85°/85°;
• абсолютная погрешность прибора не более 2 ед. блеска.

Калибровочный эталон, входящий в комплект блескомера.

Психрометр любого типа, обеспечивающий измерение относительной влажности от 10% до 100% с погрешностью не более 10%.

Термометр, обеспечивающий измерение температуры в помещении от 0 °C до 100 °C, с ценой деления не более 1 °C.

И.3 Условия проведения испытаний

Испытания проводят при температуре и влажности окружающей среды. Для более точных измерений и в случае спорной ситуации температура должна быть (23 +/- 2) °C, а относительная влажность — (50 +/- 5)%.

И.4 Подготовка к испытаниям

И.4.1 Геометрию измерения в приборе независимо от типа покрытия устанавливают 60°. По согласованию изготовителя с заказчиком допускается устанавливать в приборе иную геометрию измерения, с указанием информации в заказе.

(п. И.4.1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

И.4.2 Проводят настройку и калибровку блескомера в соответствии с документацией (техническое описание, инструкция по эксплуатации и др.).

На поверхности пробы в местах измерения (см. приложение Л) проводят измерения блеска покрытия.

И.6 Обработка результатов измерений

За результат измерений принимают среднеарифметическое значение трех параллельных определений (одно определение — одно измерение).

Окончательный результат определения блеска округляют до целого числа и выражают в единицах блеска.

Погрешность данного метода определяется погрешностью применяемого прибора.

Приложение К (рекомендуемое)

МЕТОД ОПРЕДЕЛЕНИЯ СТОЙКОСТИ ПОЛИМЕРНОГО ПОКРЫТИЯ К РАСТВОРИТЕЛЯМ (ИСПЫТАНИЕ НА ИСТИРАНИЕ)

К.1 Назначение

Метод основан на продолжительном механическом воздействии материала, пропитанного растворителем, на полимерное покрытие.

Проводят определение степени отверждения полимерного покрытия на металлической подложке путем истирания поверхности материалом, пропитанным растворителем с определенным усилием.

К.2 Аппаратура

Прибор линейного истирания с квадратной или круглой площадью контакта не менее 100 мм2, который может осуществлять одно поступательное движение «назад-вперед» за одну секунду под давлением не менее 0,04 МПа. Длина хода должна составлять не менее 75 мм.

Растворитель метилэтилкетон (МЭК).

Хлопчатобумажный материал, хорошо впитывающий растворитель.

Психрометр любого типа, обеспечивающий измерение относительной влажности от 10% до 100% с погрешностью не более 10%.

Термометр, обеспечивающий измерение температуры в помещении от 0 °C до 100 °C, с ценой деления не более 1 °C.

К.3 Условия проведения испытаний

Испытания проводят при температуре и влажности окружающей среды. Для более точных измерений и в случае спорной ситуации температура должна быть (23 +/- 2) °C, относительная влажность — (50 +/- 5)%.

К.4 Подготовка к испытаниям

К.4.1 Прибор настраивают в соответствии с документацией (техническое описание, инструкция по эксплуатации и др.).

К.4.2 Длина образца для испытаний должна быть не менее чем длина хода + 20 мм с каждой стороны. Размер образца определяется типом прибора.

К.5 Порядок проведения испытаний

К.5.1 Испытания проводят в соответствии с инструкцией по эксплуатации прибора.

К.6 Обработка результатов измерений

При обработке результатов измерений краевые участки (10 мм) области истирания не учитываются.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Результат может быть представлен в виде «удовлетворительно» или «неудовлетворительно» при указанном количестве двойных движений. Результат признается удовлетворительным при отсутствии повреждений полимерного покрытия до грунта.

Приложение Л (рекомендуемое)

СХЕМА ОТБОРА ПРОБ ДЛЯ ПРОВЕДЕНИЯ КОНТРОЛЬНЫХ ИСПЫТАНИЙ

Л.1 Схема № 1 отбора проб для проведения контрольных испытаний представлена на рисунке Л.1.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

1, 2, 3, 4а, 4б, 4в, 5, 6 — обозначение проб;

• - место испытания

(введено Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Примечание — Исключено с 01.02.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 16.11.2022 № 1296-ст.

Рисунок Л.1 — Схема № 1 отбора проб для проведения контрольных испытаний (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Л.2 Наименование показателя, обозначение (в соответствии с рисунком Л.1), размеры и количество образцов приведены в таблице Л.1.

Таблица Л.1

Л.3 По согласованию изготовителя с заказчиком, указанному в заказе, отбор проб для проведения контрольных испытаний проводят по схеме № 2, представленной на рисунке Л.2.

1, 2, 3, 4 — обозначение проб; * — место испытания

Рисунок Л.2 — Схема № 2 отбора проб для проведения испытаний

(п. Л.3 введен Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Л.4 Наименование показателя, обозначение (в соответствии с рисунком Л.2), размеры и количество образцов приведены в таблице Л.2.

(п. Л.4 введен Изменением № 1, введенным в действие Приказом Росстандарта от 16.11.2022 № 1296-ст)

Измерение толщины полимерного покрытия методом клиновидного реза основано на разрушении полимерного покрытия путем выбуривания отверстия либо нанесении среза режущим ножом, проходящего через слои покрытия до металлической подложки, и измерении толщины каждого слоя покрытия.

М.2 Аппаратура

Прибор со сменным режущим инструментом (ножом или сверлом) для изготовления клиновидного среза под определенным углом.

Режущий инструмент (нож, резец, сверло или фреза) из твердого сплава, имеющий точно отшлифованные боковые стороны.

Микроскоп с измерительной шкалой или любая другая система для подсчета толщины покрытия.

Психрометр любого типа, обеспечивающий измерение относительной влажности от 10% до 100% с погрешностью не более 10%.

Термометр, обеспечивающий измерение температуры в помещении от 0 °C до 100 °C, с ценой деления не более 1 °C.

Испытания проводят при температуре и влажности окружающей среды. Для более точных измерений и в случае спорной ситуации температура должна быть (23 +/- 2) °C, а относительная влажность — (50 +/- 5)%.

Прибор настраивают и калибруют в соответствии с документацией (техническое описание, инструкция по эксплуатации и др.).

М.5 Порядок проведения испытаний

На поверхность пробы в местах измерения (см. приложение Л) наносят маркером контрастную маркировку.

По маркировке делают отверстие или срез через все слои покрытия до металлической основы. Резец или сверло выбирают, исходя из ориентировочной толщины покрытия в соответствии с таблицей М.1 (для резца) или таблицей М.2 (для сверла).

Таблица М.1

Таблица М.2

В соответствии с документацией (техническое описание, инструкция по эксплуатации и др.) и при помощи измерительного микроскопа или любой другой системы рассчитывают послойную толщину полимерного покрытия. Вид разреза и определение слоев схематично представлены на рисунке М.1 а и б. Определение толщины структурированных поверхностей проводят по нижней границе сплошного слоя без учета дополнительной толщины, возникающей за счет текстурирующих добавок, морщин или других структурных элементов поверхности.

В случае с близкими по цвету слоями полимерного покрытия послойное определение толщины может быть затруднено.

БИБЛИОГРАФИЯ

Приказом Росстандарта от 16.11.2022 № 1296-ст)

<1> В Российской Федерации может использоваться ГОСТ Р 54586-2011 «Материалы лакокрасочные. Метод определения твердости покрытия по карандашу.»
