ГОСТ 23444-79. Стойки железобетонные центрифугированные кольцевого сечения для производственных зданий и инженерных сооружений. Технические условия

(утв. и введен в действие Постановлением Госстроя СССР от 29.12.1978 № 276)

Утвержден и введен в действие Постановлением Госстроя СССР от 29 декабря 1978 г. № 276

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТОЙКИ ЖЕЛЕЗОБЕТОННЫЕ ЦЕНТРИФУГИРОВАННЫЕ КОЛЬЦЕВОГО СЕЧЕНИЯ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ И ИНЖЕНЕРНЫХ СООРУЖЕНИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Группа Ж33

Срок введения 1 января 1980 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Государственным комитетом СССР по делам строительства, Министерством высшего и среднего специального образования Белорусской ССР, Министерством высшего и среднего специального образования Украинской ССР.

Настоящий стандарт распространяется на железобетонные стойки кольцевого сечения, изготовляемые методом центрифугирования из тяжелого бетона и предназначаемые для использования в качестве колонн производственных зданий без мостовых кранов промышленных и сельскохозяйственных предприятий и стоек инженерных сооружений, эксплуатируемых в неагрессивных и агрессивных газовых средах.

Требования настоящего стандарта распространяются также на стойки, предназначаемые для использования в зданиях и сооружениях с расчетной сейсмичностью 7, 8 и 9 баллов.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

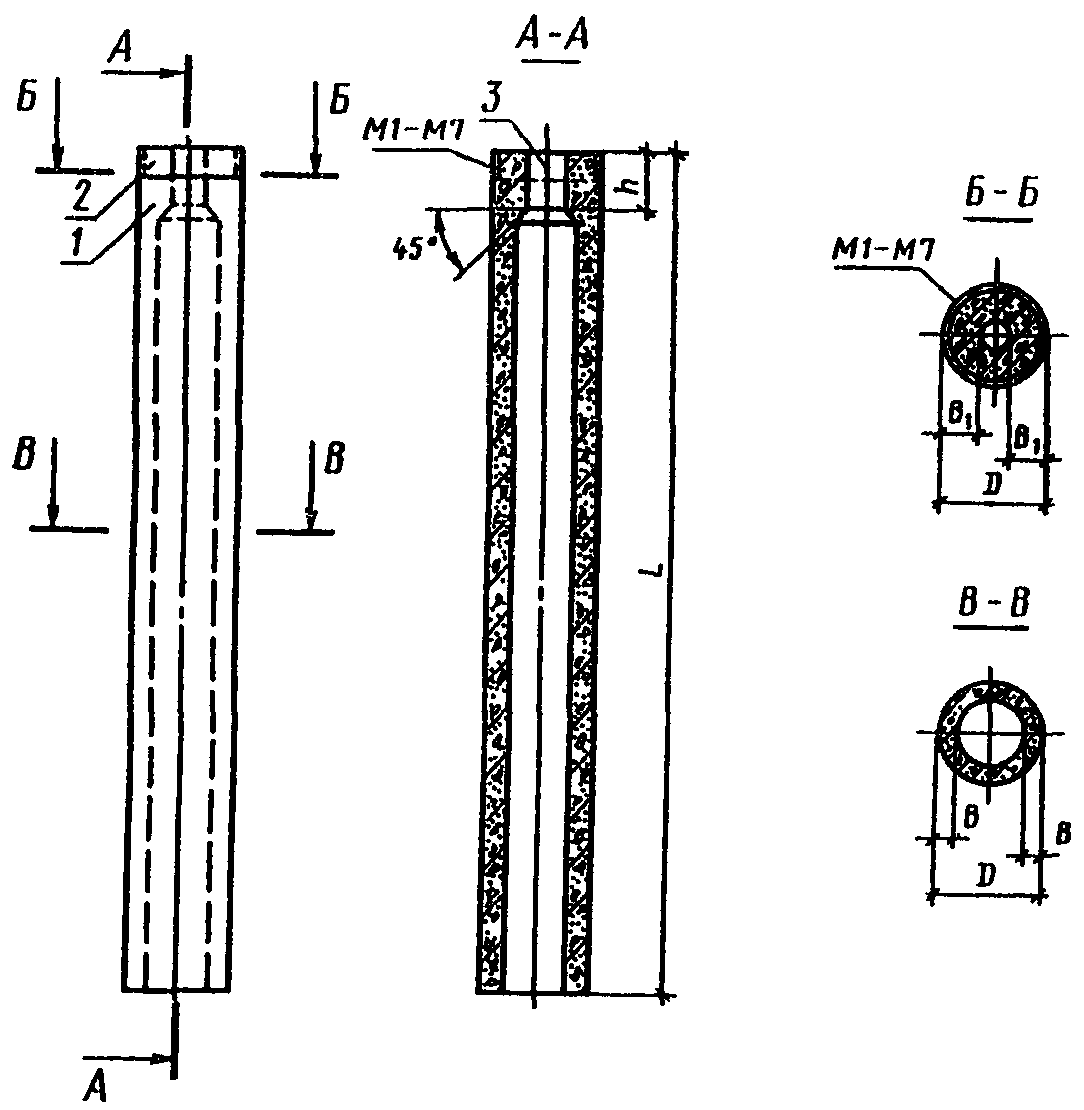

1 — оголовок стойки; 2 — закладное изделие; 3 — отверстие (технологическое) в оголовке стойки

Таблица 1

мм

1.3 Арматурные каркасы обозначаются марками, состоящими из буквенно-цифровых групп:

        |     |    |    Условное число, обозначающее диаметр и

        |     |    |    количество стержней продольной (рабочей)

        |     |    |    арматуры стойки

    |-----|----|----------------------------------------------<br>

Пример условного обозначения (марки) каркаса с продольной (рабочей) арматурой диаметр14АIII для стойки диаметром 400 мм, длиной 3,6 м:

К2.4.36 ГОСТ 23444-79

То же, каркаса, предназначенного для армирования стоек со стенкой толщиной 50 мм:

К2а.4.36 ГОСТ 23444-79

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Бетон

2.1.1. Материалы, применяемые для приготовления бетона, должны обеспечивать выполнение технических требований, установленных настоящим стандартом, и удовлетворять требованиям действующих стандартов или технических условий на эти материалы.

2.1.2. Для изготовления стоек следует применять тяжелый бетон марок по прочности на сжатие М300, М400, М500, М600, М700 и М800.

Требуемая марка бетона устанавливается в проекте конкретного здания или сооружения и указывается в заказах на изготовление стоек.

2.1.3. Морозостойкость и водонепроницаемость бетона должны соответствовать установленным в проекте здания или сооружения и указанным в заказах на изготовление стоек.

2.1.4. Бетон, а также материалы для приготовления бетона стоек, предназначенных для работы в условиях воздействия агрессивной среды, должны удовлетворять требованиям, приведенным в главе СНиП II-28-73.

Толщина стенок стоек, предназначаемых для работы в условиях воздействия слабо- и среднеагрессивной газовых сред, должна быть не менее 60 мм, а в условиях воздействия сильноагрессивной газовой среды — не менее 80 мм.

2.1.5. Поставка стоек потребителю должна производиться после достижения бетоном отпускной прочности, которая назначается и согласовывается в соответствии с ГОСТ 13015-75. При этом величина отпускной прочности бетона должна быть не менее 60% проектной марки бетона по прочности на сжатие.

2.2. Арматура

2.2.1. В качестве продольной арматуры стоек следует применять стержневую арматуру класса АIII по ГОСТ 5781-82, а поперечной арматуры (спирали) — гладкую арматурную проволоку класса В-I по ГОСТ 6727-80.

2.3. Арматурные и закладные изделия

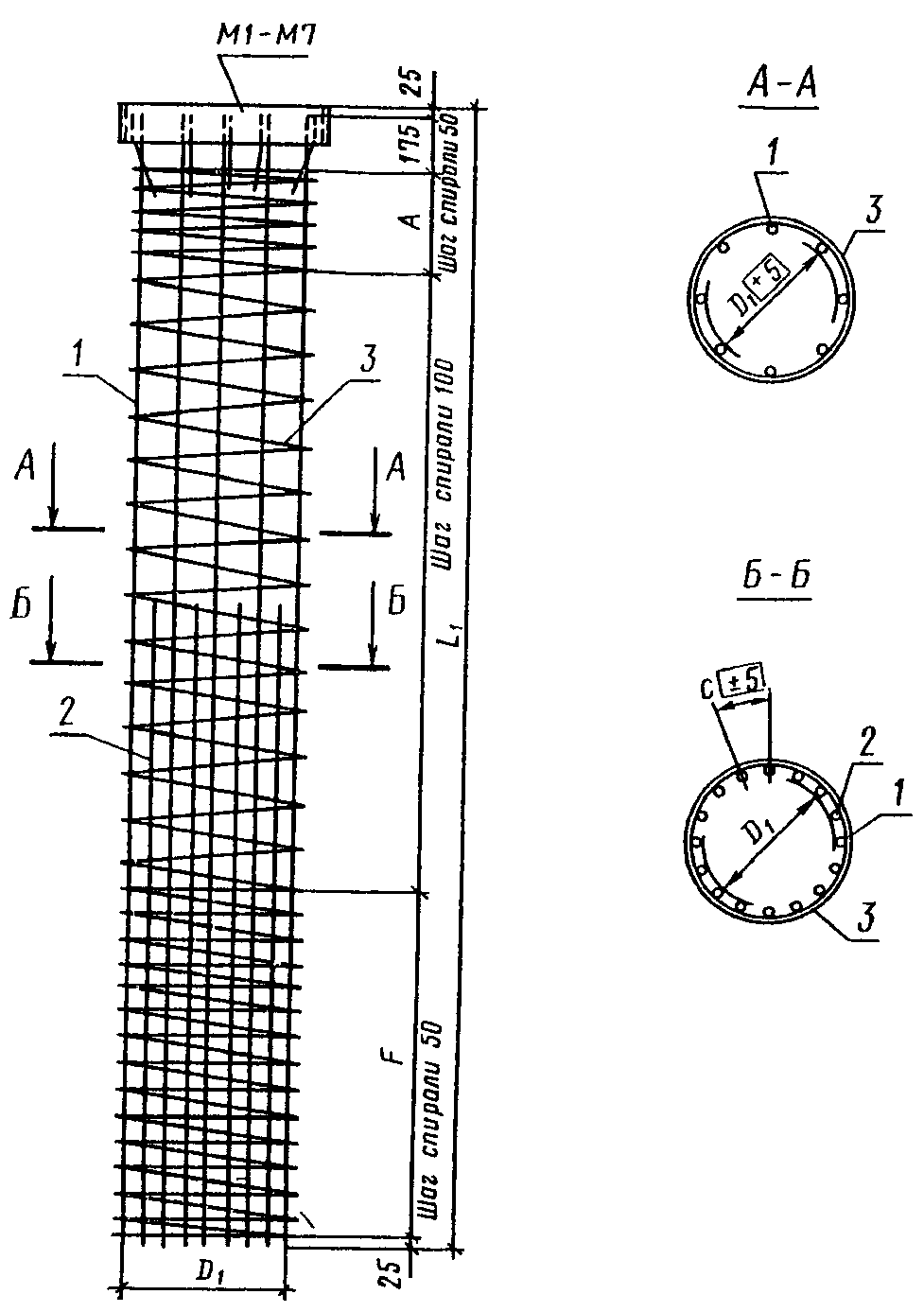

2.3.1. Стойки должны армироваться пространственными каркасами в соответствии с обязательным Приложением 2 к настоящему стандарту.

2.3.2. Пространственные каркасы стоек должны изготовляться из продольных арматурных стержней и навиваемой на них проволочной арматуры (спирали), которая приваривается к продольным стержням контактной точечной сваркой.

2.3.3. Спираль следует приваривать к продольным стержням в каждом третьем пересечении или в каждом пересечении через два витка на третий.

На расстояние 0,5 м от концов каркаса спираль должна быть приварена в каждом пересечении с продольными стержнями.

2.3.4. Сварные арматурные и закладные изделия должны удовлетворять требованиям ГОСТ 10922-75.

2.3.5. Арматурные каркасы следует изготовлять на навивочно-сварочных станках. Допускается изготовление арматурных каркасов на специализированных стендах с обязательной контактной точечной сваркой пересечений продольной и поперечной арматуры.

2.3.6. Соединение стержней продольной арматуры допускается только при помощи стыковой контактной сварки.

2.3.7. Все сварные соединения должны удовлетворять требованиям ГОСТ 14098-68, ГОСТ 10922-75 и СН 393-78.

2.3.8. Открытые поверхности закладных изделий стоек, предназначаемых для эксплуатации в неагрессивной среде, должны иметь лакокрасочное покрытие, а закладных изделий, предназначаемых для работы в условиях воздействия агрессивной газовой среды, — комбинированное (лакокрасочное по металлическому подслою) покрытие.

Покрытие следует наносить на поверхности закладных изделий, очищенные от наплывов бетона.

Техническая характеристика покрытий и толщина металлического подслоя должны соответствовать приведенной в главе СНиП II-28-73.

2.4. Требования к изготовлению стоек

2.4.1. Стойки следует изготовлять на технологических линиях, оснащенных ременными или роликовыми центрифугами.

Технологические требования к изготовлению стоек приведены в рекомендуемом Приложении 3 к настоящему стандарту.

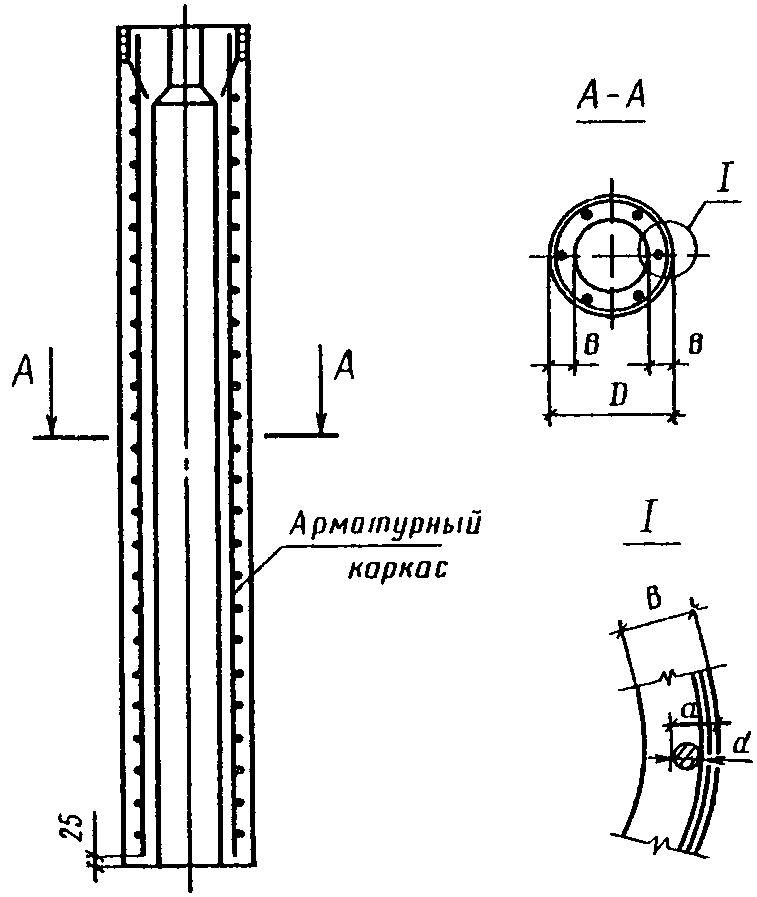

2.4.2. Для обеспечения проектной толщины защитного слоя бетона к арматурному каркасу должны быть прикреплены пластмассовые фиксаторы (допускается применение бетонных фиксаторов).

Фиксаторы должны устанавливаться в количестве 3 шт. под углом 120° друг к другу по периметру каркаса, а по длине — не реже чем через 2 м.

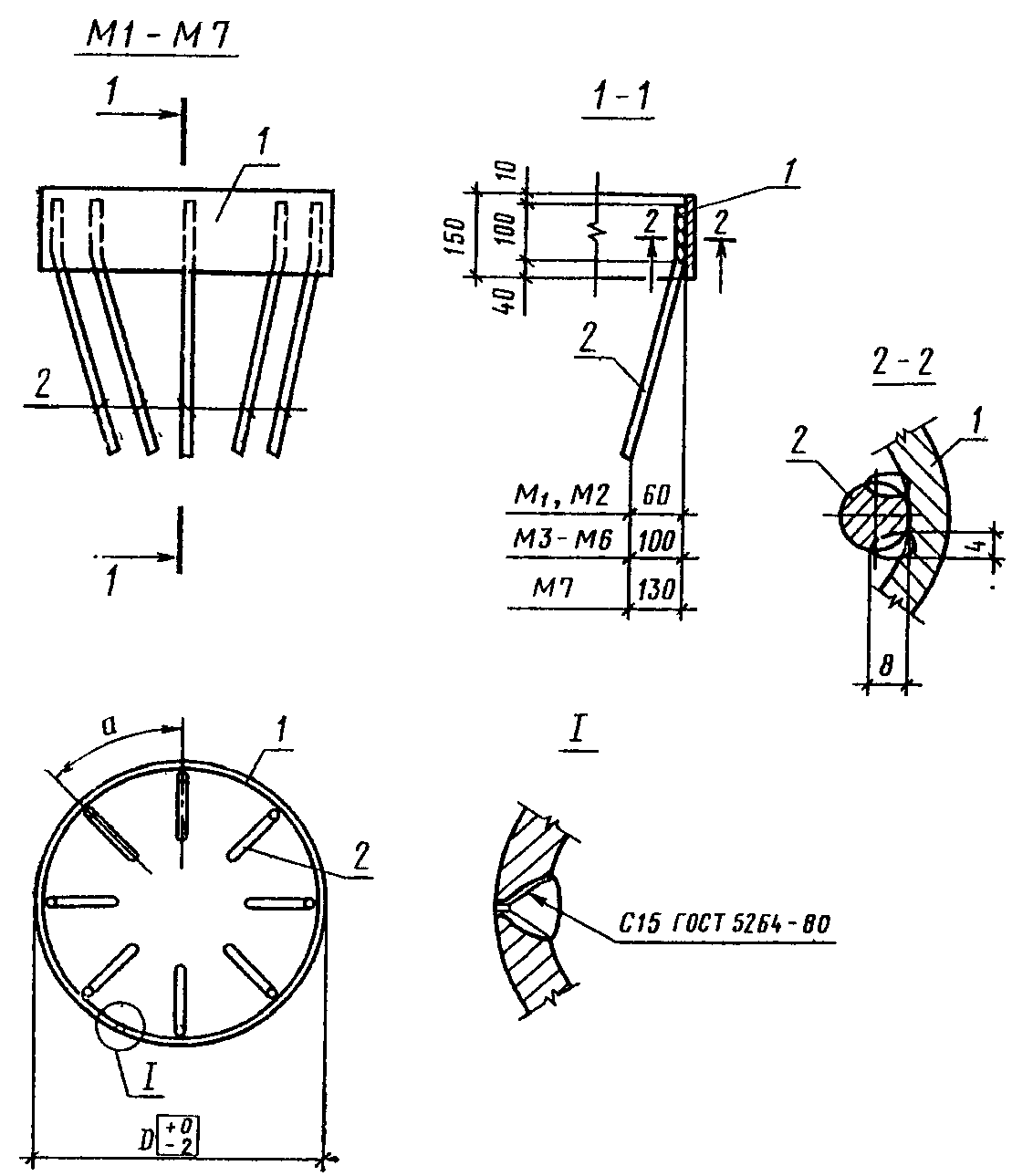

2.4.3. Стойки в оголовках должны иметь закладные изделия для крепления опирающихся на них строительных конструкций. Закладные изделия оголовков должны соответствовать указанным в обязательном Приложении 2 к настоящему стандарту.

2.4.4. Стойки, в зависимости от их применения, могут иметь дополнительные закладные изделия или отверстия для крепления стенового ограждения, коммуникаций и т.д. В этих случаях в составе рабочих чертежей конкретных объектов должны разрабатываться рабочие чертежи стоек и дополнительных закладных изделий.

2.4.5. Технологические отверстия в оголовках стоек должны быть заделаны на заводе-изготовителе бетонными заглушками высотой не менее 150 мм, для предотвращения попадания влаги во внутреннюю полость стойки.

2.5. Точность изготовления стоек

2.5.1 Отклонения фактических размеров стоек от номинальных не должны превышать, мм:

а) по длине стойки при номинальной длине

от 3600 до 7800 . . . . . . . . . . . . . . . . . +/- 8; св. 7800 « 15600 . . . . . . . . . . . . . . . . . +/- 10;»

    *"  15600 . . . . . . . . . . . . . . . . . . . . . +/- 15;*
    *б) по наружному диаметру . . . . . . . . . . .  . . +/- 5;*

в) по толщине стенки . . . . . . . . . . . . . . . +5; -3.

2.5.2. Отклонение от прямолинейности стойки по длине образующей цилиндра, равной 2 м, не должно превышать 2 мм.

Непрямолинейность по длине стойки не должна превышать при ее номинальной длине, мм:

от 3600 до 7800 . . . . . . . . . . . . . . . . . . . 8;

св. 7800 « 15600 . . . . . . . . . . . . . . . . . . . 13;»

« 15600 . . . . . . . . . . . . . . . . . . . . . . . 20.»

2.5.3 Отклонения от проектного положения стальных закладных изделий оголовка стоек не должны превышать, мм:

вдоль образующей от торцевой грани . . . . . . . . . . 10;

относительно боковой поверхности . . . . . . . . . . . 3.

2.5.4 Толщина наружного защитного слоя бетона должна быть, мм, не менее:

20 мм — для стоек со стенкой толщиной 60 мм и более;

15 мм — для стоек со стенкой толщиной 50 мм.

2.5.5. Отклонение от проектной толщины защитного слоя бетона до поперечной арматуры не должно превышать +5 мм.

2.6. Качество поверхностей и внешний вид стоек

2.6.1. Размеры раковин, местных наплывов и впадин на боковой поверхности стоек и их торцах, а также околов на торцах не должны превышать указанных в табл. 2.

Таблица 2

Шероховатость допускается не более чем на 5% боковой наружной поверхности стоек.

Открытые воздушные поры не допускаются.

2.6.2. Обвалы бетона с внутренней поверхности с обнажением арматуры не допускаются.

2.6.3. Трещины в стойках не допускаются, за исключением усадочных, ширина которых не должна превышать 0,05 мм, а количество — одной на 1 м длины стойки. Стойки не должны иметь щелей и наплывов по линиям разъема полуформ.

2.6.4. Околы, раковины, местные наплывы и впадины, а также шероховатость и открытые воздушные поры на наружных поверхностях стоек, аттестуемых по высшей категории качества, не допускаются.

3. ПРАВИЛА ПРИЕМКИ

3.1. Стойки должны быть приняты техническим контролем предприятия-изготовителя.

Результаты приемочного контроля и испытаний должны быть записаны в журналах ОТК или заводской лаборатории.

3.2. Приемка стоек должна производиться партиями. В состав партии входят стойки, изготовленные предприятием в течение не более одних суток по одной технологии, из материалов одного вида и качества.

Объем партии устанавливается по согласованию предприятия-изготовителя с потребителем.

3.3. Для контроля качества стоек от каждой партии отбирают образцы в количестве 10%, но не менее 3 шт.

Отобранные образцы подвергают поштучному осмотру и обмеру с проверкой соответствия их всем требованиям настоящего стандарта.

3.4. Оценку качества стоек проверяемой партии по результатам осмотра и измерений отобранных образцов производят в соответствии с требованиями ГОСТ 13015-75 и настоящего стандарта.

3.5. Показатели физико-механических свойств бетона и другие показатели, которые не могут быть проверены на готовых стойках, следует определять по журналам операционного контроля или путем контроля и испытаний в соответствии с требованиями, приведенными в разд. 4 настоящего стандарта.

3.6. Текущий приемочный контроль стоек должен производиться в соответствии с ГОСТ 8829-85.

3.8. Потребитель имеет право производить контрольную проверку качества стоек на строительной площадке, применяя для этой цели правила отбора образцов и методы испытаний, предусмотренные настоящим стандартом.

4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

4.1. Прочность бетона на сжатие следует определять по ГОСТ 10180-78 на образцах-кубах, изготовленных вибрированием из той же бетонной смеси, что и стойки, и подвергнутых термообработке вместе со стойками. Прочность центрифугированного бетона по результатам испытаний вибрированных кубов принимается с коэффициентом перехода, величина которого определяется для каждого предприятия-изготовителя.

Отпускную прочность бетона следует определять неразрушающими методами по ГОСТ 17624-87, ГОСТ 21243-75, ГОСТ 22690.0-77 — ГОСТ 22690.4-77.

4.2. Контроль и оценку прочности и однородности бетона следует производить по ГОСТ 18105-86.

4.3. Морозостойкость бетона следует определять в соответствии с требованиями ГОСТ 10060-87.

4.4. Контроль марки бетона по водонепроницаемости следует производить по величине коэффициента фильтрации \text{К}_{\text{ф}} , определяемой по ГОСТ 19426-74.

При отсутствии соответствующего оборудования допускается определять марку бетона по водонепроницаемости по ГОСТ 12730.5-84.

Величины коэффициента фильтрации \text{К}_{\text{ф}} , соответствующие маркам бетона по водонепроницаемости, следует принимать по главе СНиП II-21-75.

4.5. Водопоглощение бетона следует определять по ГОСТ 12730.3-78.

4.6. Объемную массу (плотность) бетона следует определять по ГОСТ 12730.1-78.

Допускается определять объемную массу бетона по ГОСТ 17623-87.

4.7. Размеры и непрямолинейность стоек, положение стальных закладных изделий, а также качество поверхностей и внешний вид стоек проверяют в соответствии с ГОСТ 13015-75 и настоящим стандартом.

4.7.1. Толщину стенок на конце стойки измеряют штангенциркулем или металлической линейкой в четырех местах по двум взаимно перпендикулярным диаметрам.

4.7.2. Наружный диаметр стойки проверяют в двух сечениях путем измерения его в двух взаимно перпендикулярных плоскостях.

4.7.3. Положение закладных изделий определяют с помощью металлической рулетки.

4.8. Толщину защитного слоя бетона и положение арматуры в бетоне стойки следует определять неразрушающими методами по ГОСТ 17625-83 или ГОСТ 22904-78.

При отсутствии необходимых приборов допускается вырубка борозд и обнажение арматуры стойки с последующей заделкой борозд.

4.9. Ширину трещин следует измерять при помощи микроскопа с измерительной шкалой или измерительной лупы с ценой деления 0,05 мм.

5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

5.1. На боковой поверхности каждой стойки должны быть четко нанесены несмываемой краской по трафарету или с помощью резиновых штампов следующие маркировочные знаки:

а) товарный знак предприятия-изготовителя или его краткое наименование;

б) марка стойки;

в) дата изготовления стойки;

г) отпускной вес стойки в тс;

д) штамп технического контроля с указанием номера контролера;

е) государственный Знак качества (для стоек, аттестованных на высшую категорию качества).

5.2 Каждая партия стоек должна сопровождаться документом установленной формы, в котором должны быть указаны:

а) наименование и адрес предприятия-изготовителя;

б) номер и дата выдачи документа;

в) номер партии;

г) марки стоек;

д) количество стоек в партии;

е) проектная марка бетона по прочности на сжатие и отпускная прочность бетона в процентах от проектной марки по прочности на сжатие;

Штабель по высоте должен иметь не более 5 рядов стоек при диаметре стоек до 600 мм и не более 3 рядов — при диаметре стоек 700, 800 и 1000 мм.

5.4. Стойки в штабелях должны быть уложены на деревянные прокладки, расположенные одна над другой по вертикали на расстоянии от концов стойки, равном 0,2 длины стойки.

Толщина прокладок должна быть не менее 40 мм, ширина — не менее 100 мм. На концах прокладок должны быть ограничительные бруски, препятствующие скатыванию стоек.

5.5. Для обеспечения безопасной работы обслуживающего персонала при складировании стоек и погрузке ширина проходов между штабелями должна быть не менее 1,0 м, а расстояние между торцами стоек двух соседних штабелей — не менее 0,5 м.

5.6. Внутрицеховая транспортировка стоек производится краном при помощи траверс со строповкой их в двух точках на расстоянии 0,2 длины стойки от концов.

5.7. Стойки к месту складирования вывозят на тележках, конструкция которых должна обеспечивать плавность перевозки и исключать резкие толчки и удары.

5.8. Погрузку стоек на транспортные средства и их выгрузку производят соблюдая меры предосторожности, исключающие возможность их повреждения. При перевозке стоек автомобильным транспортом необходимо осуществлять специальные меры к предохранению их от ударов, сотрясений, сильных перекосов, вибраций.

При перевозке стоек железнодорожным транспортом следует применять специальные поворотно-скользящие приспособления — турникеты, имеющие подвижную и неподвижную опоры, позволяющие уменьшать влияние продольных и поперечных усилий. При использовании турникетов и других приспособлений для перевозок должна быть обеспечена устойчивость конструкции путем установки дополнительных стяжек.

5.9. Для перевозки стоек по железной дороге должны применяться схемы погрузки стоек, согласованные с МПС в установленном порядке.

5.10 При погрузке и разгрузке стоек не допускаются:

а) применение тросов или цепей с выступами или узлами;

б) перемещение стоек по земле волоком;

в) разгрузка стоек со свободным их падением;

г) свободное (без торможения) перекатывание стоек по наклонной плоскости;

д) перемещение стоек без катков или прокладок.

Тросы или цепи, применяемые при транспортных работах, должны обеспечивать их свободный выход и не заклиниваться стойками.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Приложение 1 Обязательное

НОМЕНКЛАТУРА СТОЕК

1. В таблице приведены номенклатура и основные размеры стоек, объем бетона и расход стали.

Приведенный в таблице расход стали включает арматуру и закладное изделие оголовка стоек. Расход стали на другие закладные изделия, предусматриваемые при проектировании конкретных объектов, должен быть учтен дополнительно.

Номенклатура стоек
