Введен в действие Постановлением Государственного комитета Совета Министров СССР по делам строительства от 22 августа 1977 г. № 128

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БЕТОН ТЯЖЕЛЫЙ

МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ ОТРЫВОМ

Concrete. Tearing method of strength determination

ГОСТ 22690.3-77

Группа Ж19

Постановлением Государственного комитета Совета Министров СССР по делам строительства от 22 августа 1977 г. № 128 срок введения установлен

с 1 июля 1978 года

Переиздание. Ноябрь 1981 г.

Настоящий стандарт распространяется на тяжелый бетон и устанавливает метод определения прочности на сжатие по величине условного напряжения, необходимого для разрушения бетона при отрыве приклеенного к нему стального диска. Метод применим для определения прочности бетона в диапазоне 50 — 500 кгс/см2.

Допускается применять метод, установленный настоящим стандартом, для определения прочности бетона на пористых заполнителях в диапазоне 50 — 300 кгс/см2.

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1. Общие требования к методу определения прочности бетона на сжатие отрывом — по ГОСТ 22690.0-77.

2. АППАРАТУРА И МАТЕРИАЛЫ

2.1 Для проведения испытаний применяют:

прибор ГПНВ-5 с максимальным усилием отрыва 5000 кгс;

стальные диски диаметром 60 и 80 мм, толщиной не менее 10 мм и параметром шероховатости приклеиваемой поверхности не менее Ra = 20 мкм по ГОСТ 2789-73. Диск диаметром 80 мм применяют при испытании бетона с максимальной крупностью заполнителя 40 мм и более;

бумажное кольцо;

клей, обеспечивающий такую прочность приклеивания диска, чтобы разрушение при отрыве происходило по бетону;

гипс по ГОСТ 125-79.

Схема испытания приведена на чертеже.

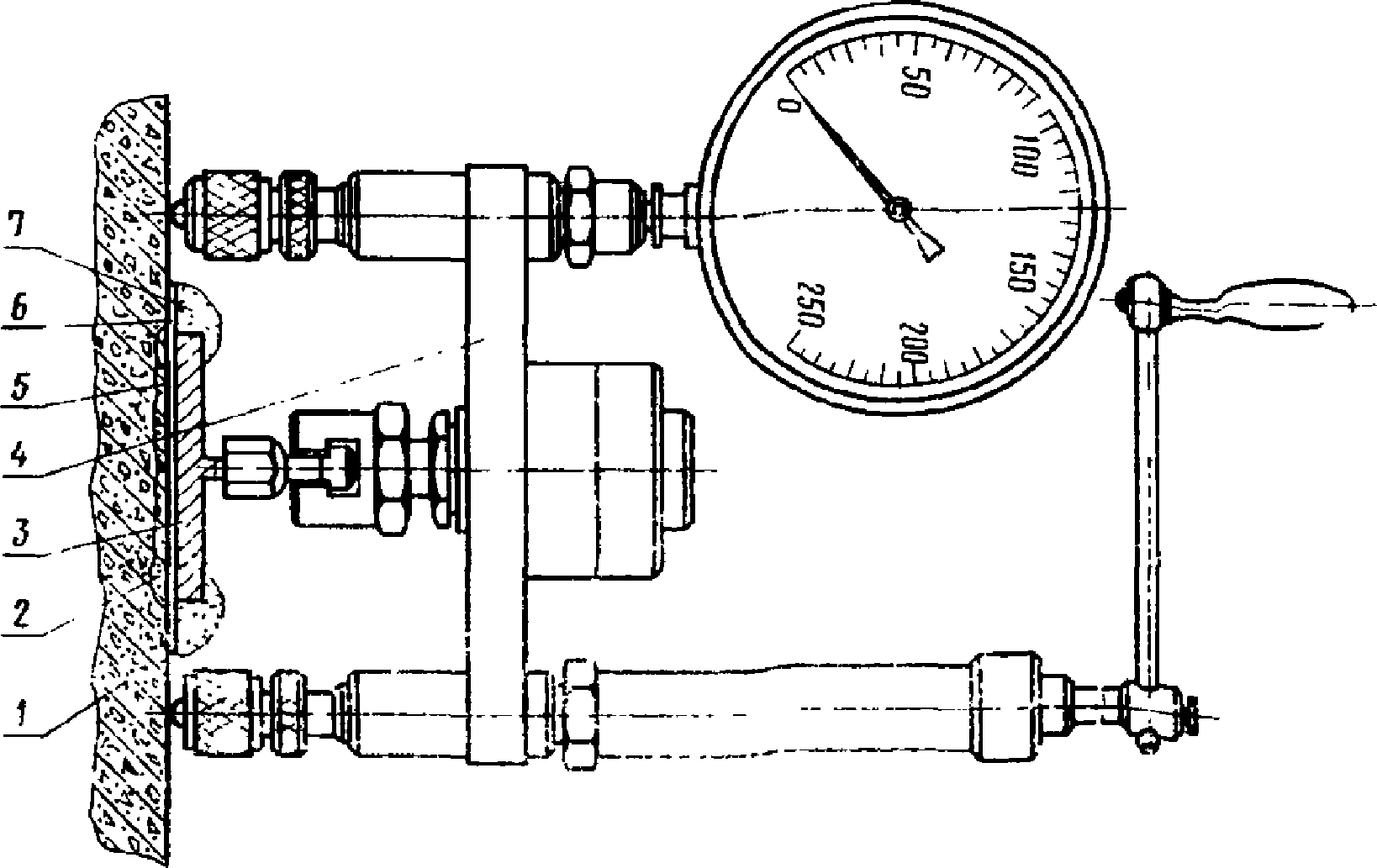

Схема испытания бетона прибором ГПНВ-5 (на вертикальной поверхности бетона)

1 — испытываемая конструкция; 2 — отрываемый бетон; 3 — стальной диск; 4 — прибор ГПНВ-5; 5 — клей; 6 — бумажное кольцо; 7 — гипсовый раствор

Допускается применять приборы других типов, обеспечивающие:

максимальное усилие отрыва не менее 2500 кгс;

центральное приложение нагрузки к диску;

плавное увеличение нагрузки со скоростью не более 100 кгс/с;

измерение усилия отрыва с погрешностью не более +/- 5%.

3. ПОДГОТОВКА И ПРОВЕДЕНИЕ ИСПЫТАНИЯ

3.1. Испытания проводят на участке конструкции толщиной не менее 50 мм, границы которого должны находиться от края конструкции (или образца) на расстоянии не менее 40 мм. На каждом участке конструкции проводят по одному испытанию.

На образце проводят по одному испытанию на двух противоположных поверхностях. Затем образец испытывают на прессе так чтобы к опорным плитам пресса прилегали другие его боковые поверхности.

3.2. Поверхность бетона на участке перед приклеиванием к ней диска должна быть подготовлена — снят поверхностный слой глубиной 0,5 — 1 мм и обеспылена.

3.3. Диск приклеивают к бетону так, чтобы слой клея на поверхности бетона не выходил за пределы диска. С этой целью на бетонную поверхность наклеивают бумажное кольцо внутренним диаметром, равным диаметру диска, и шириной не менее 15 мм.

3.4. При расположении участка испытания на наклонных, вертикальных или потолочных поверхностях конструкции диск следует укреплять (до затвердевания клея) гипсовым раствором (см. чертеж), который затем перед испытанием на отрыв должен быть удален.

3.5 Испытание проводят в последовательности:

прибор соединяют с диском так, чтобы направление действия нагрузки было перпендикулярно к поверхности бетона;

увеличивают нагрузку со скоростью не более 100 кгс/с до отрыва бетона;

фиксируют усилие отрыва диска;

измеряют площадь проекции поверхности отрыва на плоскость диска.

3.6. При подготовке и проведении испытания нагрузка, воспринимаемая конструкцией, не должна изменяться.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1 По результатам испытания определяют величину условного напряжения бетона при отрыве по формуле

R_{\text{отр}} = \frac{P_{\text{отр}}}{F} ,

где Pотр — усилие, при котором произошел отрыв части бетона, приклеенного к диску, от бетона конструкции, кгс;

F — площадь проекции поверхности отрыва бетона на плоскость диска, см2.

4.2. Результаты испытаний не учитывают, если при отрыве бетона была обнаружена арматура или площадь проекции поверхности отрыва составила менее 80% площади диска.

4.3. Прочность бетона на сжатие на участке конструкции определяют по величине условного напряжения бетона при отрыве, пользуясь градуировочной зависимостью «величина условного напряжения при отрыве — прочность».
