Введен в действие Постановлением Государственного комитета Совета Министров СССР по делам строительства от 22 августа 1977 г. № 128

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БЕТОН ТЯЖЕЛЫЙ

МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ ЭТАЛОННЫМ МОЛОТКОМ КАШКАРОВА

Concrete. Kashkarov etalon hammer method of strength determination

ГОСТ 22690.2-77

Группа Ж19

Постановлением Государственного комитета Совета Министров СССР по делам строительства от 22 августа 1977 г. № 128 срок введения установлен

с 1 июля 1978 года

Переиздание. Ноябрь 1981 г.

Настоящий стандарт распространяется на тяжелый бетон и устанавливает метод определения прочности бетона эталонным молотком Кашкарова по величине соотношения диаметров отпечатков, одновременно получаемых в процессе испытания на бетоне и стальном эталонном стержне. Метод применим для определения прочности бетона в диапазоне 50 — 500 кгс/см2.

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1. Общие требования к методу определения прочности бетона на сжатие эталонным молотком Кашкарова — по ГОСТ 22690.0-77.

2. АППАРАТУРА И МАТЕРИАЛЫ

2.1 Для проведения испытания применяют:

эталонный молоток Кашкарова (черт. 1) с твердостью индентора (шарика) диаметром от 15 до 16 мм не менее HRC 60 и параметром шероховатости его поверхности Ra <= 0,32 мкм по ГОСТ 2789-73. Допускается увеличение параметра шероховатости индентора при эксплуатации эталонного молотка до Ra = 5 мкм;

эталонные стержни длиной 100 — 150 мм из круглой прутковой стали марки ВСт3сп2 или ВСт3пс2 диаметром 12 мм с временным сопротивлением разрыву 42 — 46 кгс/мм2;

измерительный инструмент, обеспечивающий измерение размеров отпечатков с погрешностью не более 0,1 мм (угловой масштаб, измерительная лупа, штангенциркуль и др.).

Примечание. Для использования молотков, рассчитанных на применение эталонных стержней диаметром 10 мм, ширина прорези в стакане молотка должна быть увеличена до 13 мм.

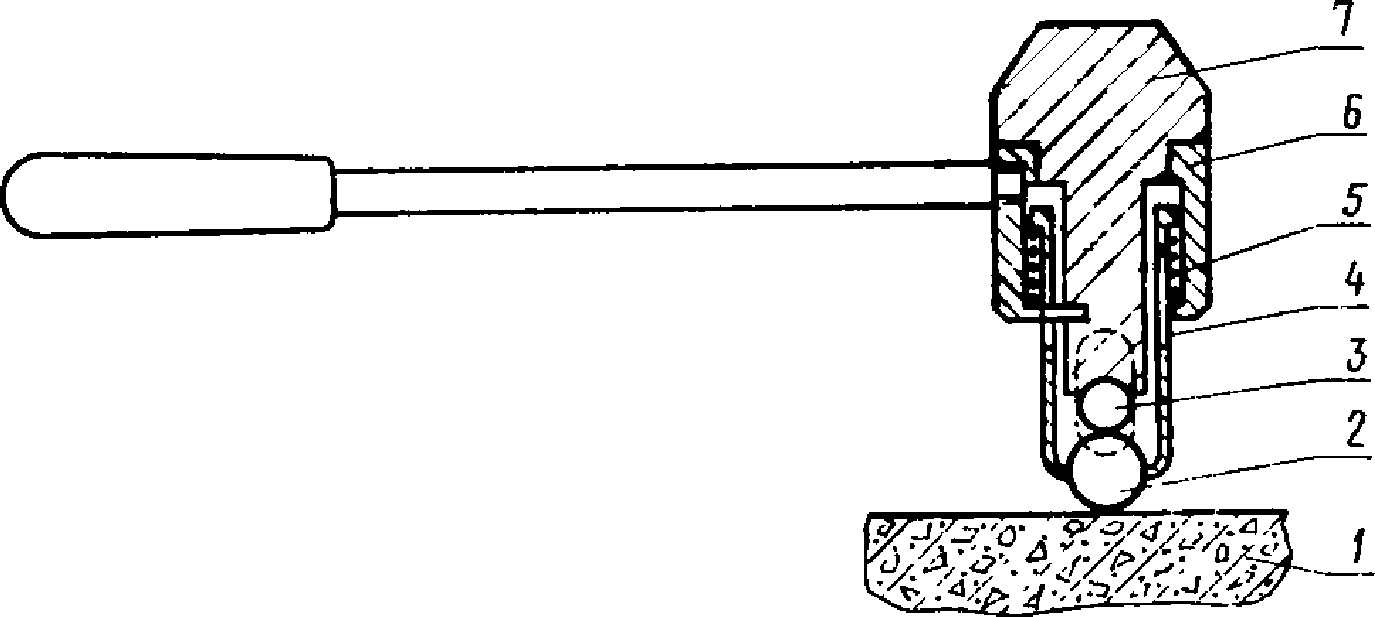

Эталонный молоток Кашкарова с эталонным стержнем

1 — испытываемый бетон; 2 — индентор (шарик); 3 — эталонный стержень; 4 — стакан; 5 — пружина; 6 — корпус; 7 — головка

Черт. 1

3. ПОДГОТОВКА И ПРОВЕДЕНИЕ ИСПЫТАНИЙ

3.1. Испытания бетона проводят на участке конструкции, границы которого должны находиться на расстоянии не менее 50 мм от края конструкции.

3.2. Влажность бетона на испытываемом участке не должна отличаться от влажности бетона образцов, испытанных при построении градуировочной зависимости более чем на 30%.

3.3. Удар по бетону при испытании наносят перпендикулярно к испытываемой поверхности. При этом удар можно наносить самим эталонным молотком (черт. 2 а) или обычным молотком по головке эталонного молотка (черт. 2 б).

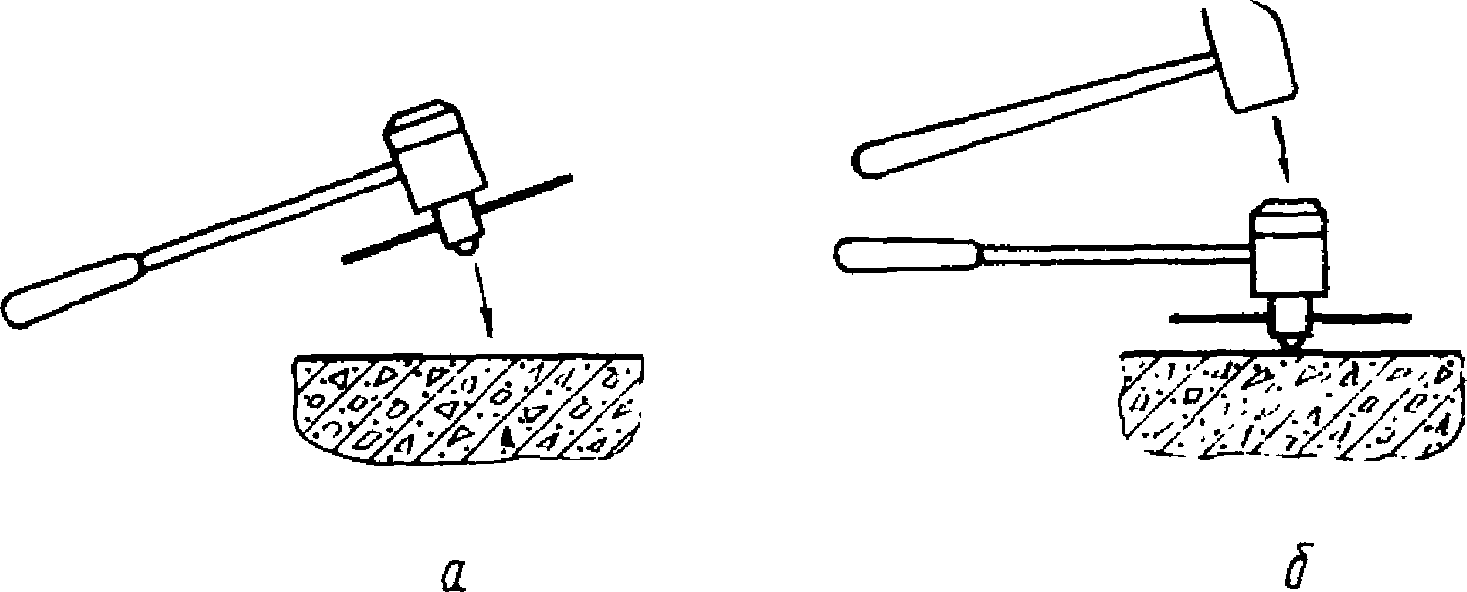

Схемы испытания бетона эталонным молотком

а — нанесение удара эталонным молотком; б — нанесение удара обычным молотком по головке эталонного молотка

Черт. 2

3.4. Удар следует наносить усилием, обеспечивающим получение отпечатка на бетоне размером 0,3 — 0,7 диаметра шарика и наибольшего размера отпечатка на эталоне не менее 2,5 мм.

3.5. Количество испытаний на участке конструкции (или образце) должно быть не менее 5.

3.6. Расстояние между отпечатками должно быть не менее 30 мм на бетоне и 10 мм на эталонном стержне.

3.7. Размеры отпечатков на бетоне и эталонном стержне измеряют с погрешностью не более 0,1 мм.

Для облегчения измерений отпечатков удар по бетону рекомендуется наносить через листы копировальной и белой бумаги. В этом случае образцы для построения градуировочной зависимости испытывают с применением такой же бумаги.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1 Величину косвенной характеристики прочности бетона для участка конструкции вычисляют по формуле

H = \frac{\Sigma d_{\text{б}}}{\Sigma d_{\text{э}}} ,

где \Sigma d_{\text{б}} — сумма диаметров отпечатков на бетоне, мм;

\Sigma d_{\text{э}} — то же, на эталоне, мм.

При определении величины косвенной характеристики прочности бетона отбраковку анормальных результатов испытаний проводят по обязательному приложению 1 ГОСТ 22690.0-77.

4.2. Прочность бетона на сжатие на участке конструкции определяют по величине косвенной характеристики H, пользуясь градуировочной зависимостью «отношение величин отпечатков на бетоне и эталоне — прочность».
